| Modelka | ZSE30AF
(ciśnienie mieszane) | ZSE30A (Podciśnienie) | ISE30A
(Dodatnie ciśnienie) |
| Zakres ciśnienia znamionowego | -100,0 ~ 100,0 kPa | 0 ~ -101 kPa | 0,0 ~ 1,000 MPa |
| Ustaw zakres ciśnienia | -101,0 ~ 101,0 kPa | -101,3 ~ 10,0 kPa | -0,100 ~ 1,000 MPa |
| Odporny na ciśnienie | 300 kPa | 1,5 MPa |
| Płyn | Powietrze, niekorozyjne, niepalne |
| Minimalna skala ustawienia jednostki ciśnienia | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| pasek | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Napięcie | 12 do 24 V DC ±10%, szczyt tętnienia poniżej 10% |
| Pobór prądu | ≤40mA poniżej (bez obciążenia) |

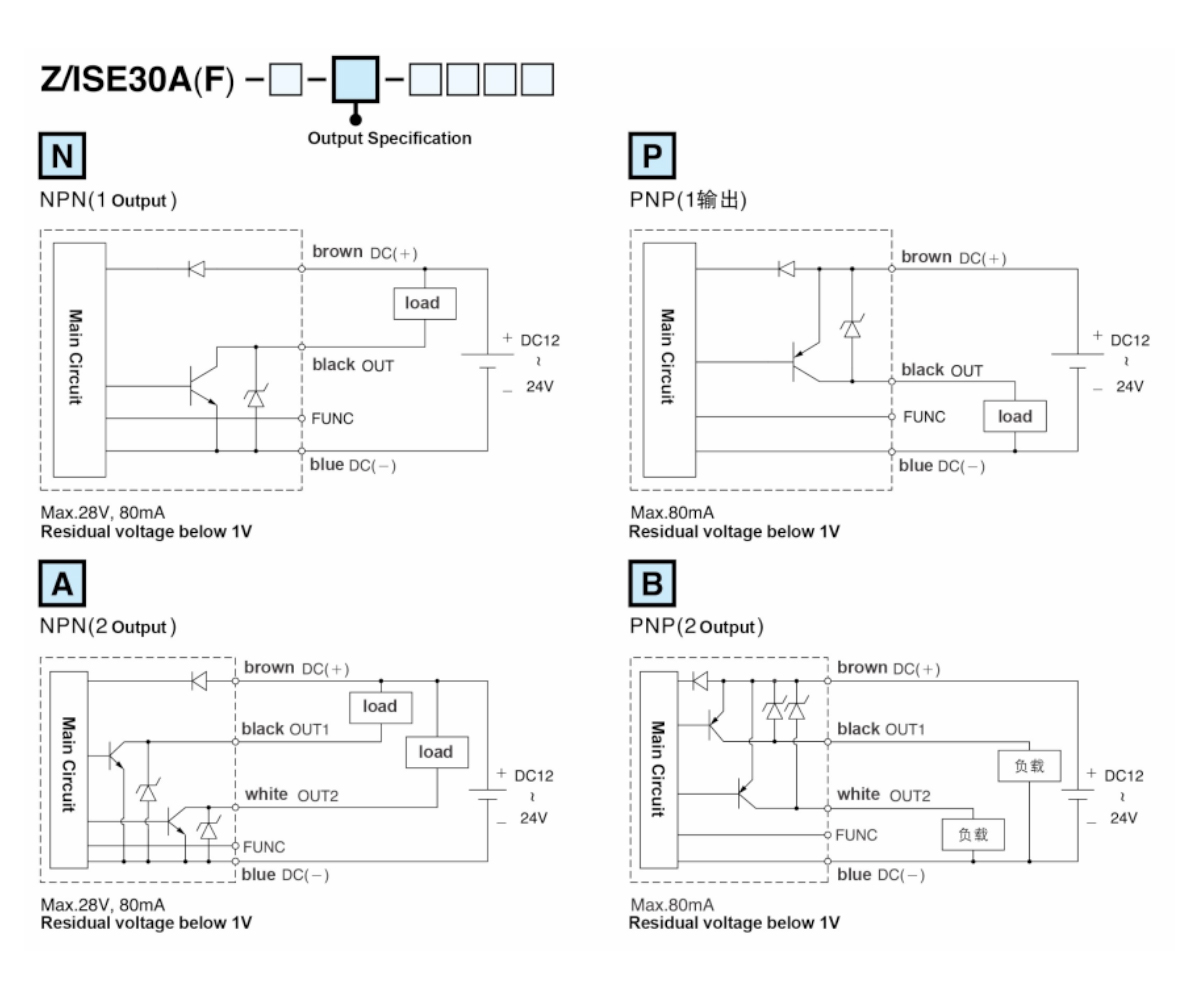

| Przełącz wyjście | 2 wyjście NPN z otwartym kontrolerem 2 wyjście PNP z otwartym kontrolerem
Maks. prąd obciążenia: 125 mA Maks. prąd obciążenia: 125 mA
Maks. napięcie zasilania: 30 V DC Maks. napięcie zasilania: 24 V DC
Wewnętrzny spadek ciśnienia: 1,5 V poniżej Wewnętrzny spadek ciśnienia: 1,5 V poniżej |
Powtórz dokładność
| ±0,2% FS ±1 cyfra poniżej |
| Mechanizm różnicowy | Model ustawienia pojedynczego punktu | Regulowany(*1) |
| Mechanizm różnicowy Mode Window |
| Tryb porównania okna |
| Czas reakcji | ≤2,5 ms (funkcja zapobiegająca nieprawidłowemu działaniu: 25 ms, 100 ms, 250 ms,
500 ms, 1000 ms, 1500 ms opcjonalnie) |
| Zabezpieczenie wyjścia przed zwarciem | Tak |

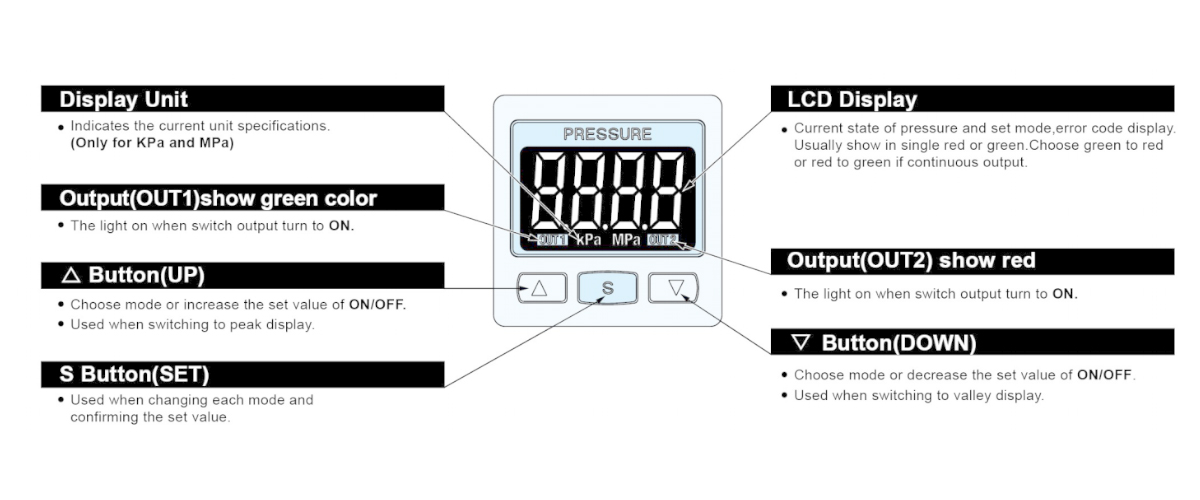

| Wyświetlacz | Wyświetlacz 3 kolory (czerwony/zielony/pomarańczowy) (częstotliwość próbkowania: 5 razy/sekundę) |
| Wyświetlacz Accuracy | ≤±2% FS ± 1 cyfra (temperatura otoczenia: 25 ± 3 ℃) |
| Lampka kontrolna działania | Kolor pomarańczowy (lampka kontrolna 1 i 2) OUT1 OUT2 |
Liniowe wyjście analogowe
[Napięcie wyjściowe (*2)] | Napięcie wyjściowe: 1 ~ 5 V ≤ ± 2,5% pełnej skali (zakres ciśnienia znamionowego)
Liniowość: ≤ ± 1% FS
Impedancja wyjściowa około 1kΩ |
Liniowe wyjście analogowe
[Napięcie wyjściowe (*3)] | Prąd wyjściowy: 4 ~ 20 mA ≤ ± 2,5% pełnej skali (zakres ciśnienia znamionowego)
Liniowość: ≤ ± 1% FS
Maksymalna impedancja obciążenia: 300 Ω (napięcie 12 V)
600 Ω (napięcie wynosi 24 V)
Minimalna impedancja obciążenia: 50 Ω |
Środowiskowy
Odporny | Poziom ochrony | IP40 |
| Temperatura otoczenia | Działanie: 0 ~ 50 ℃, Oszczędność: -10 ~ 60 ℃ (Bez rosy lub niezamrożone) |
| Wilgotność otoczenia | Działanie i oszczędność: 35 ~ 85% wilgotności względnej (bez rosy) |
| Odporny na ciśnienie | 1000 V AC 1 minuta (między przewodami a plastikową osłoną) |
Rezystancja izolacji | 500MΩ powyżej (500V DC) (między przewodami a plastikową obudową) |
| Odporny na wibracje | Złożona amplituda 1,5 mm, co minutę 10 Hz ~ 55 Hz ~ 10 Hz, 2 godziny w każdym kierunku (X, Y, Z) |
| Odporny na wstrząsy | 100 m/s² (10G) 3 godziny w każdym kierunku (X, Y, Z) |
| Charakterystyka temperaturowa | ≤±2,5% FS.Porównaj temperaturę odniesienia 25 ℃ (od 0 do 50 ℃) |

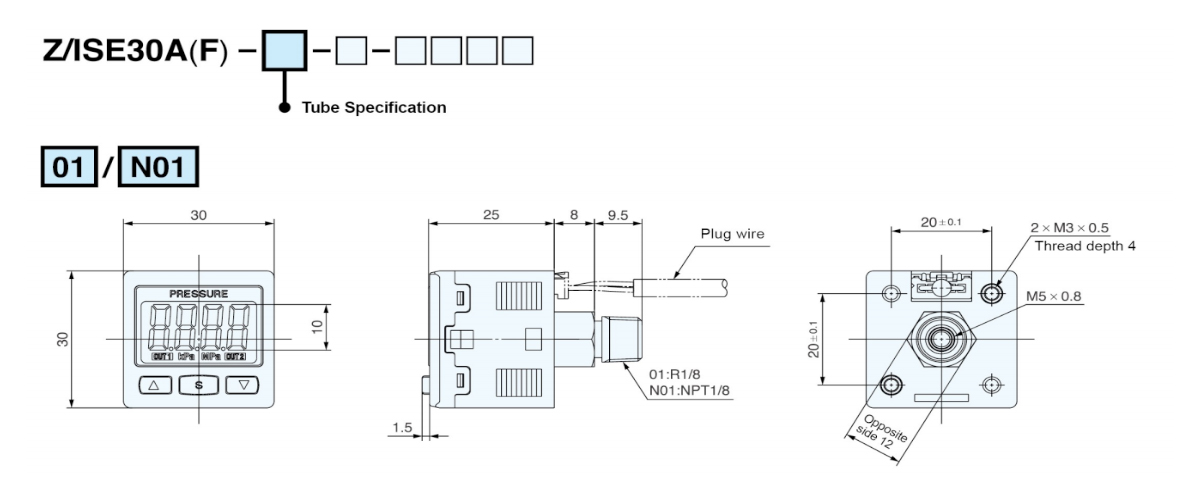

| Średnica przyłącza | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Specyfikacje drutu | Drut PCV odporny na olej (0,15 mm²) |
| Waga | Około 80g (w tym 2 metry drutu) |
Uwaga: 1. Tryb ustawiania jednopunktowego i tryb porównywania okien umożliwiają regulację odchylenia w zakresie 1–8 cyfr.
2. Po wybraniu wyjścia napięciowego nie ma wyjścia prądowego. Można wybrać tylko jeden z dwóch typów wyjścia.
3. Po wybraniu wyjścia prądowego nie ma wyjścia napięciowego. Można wybrać tylko jeden z dwóch typów wyjścia. |
