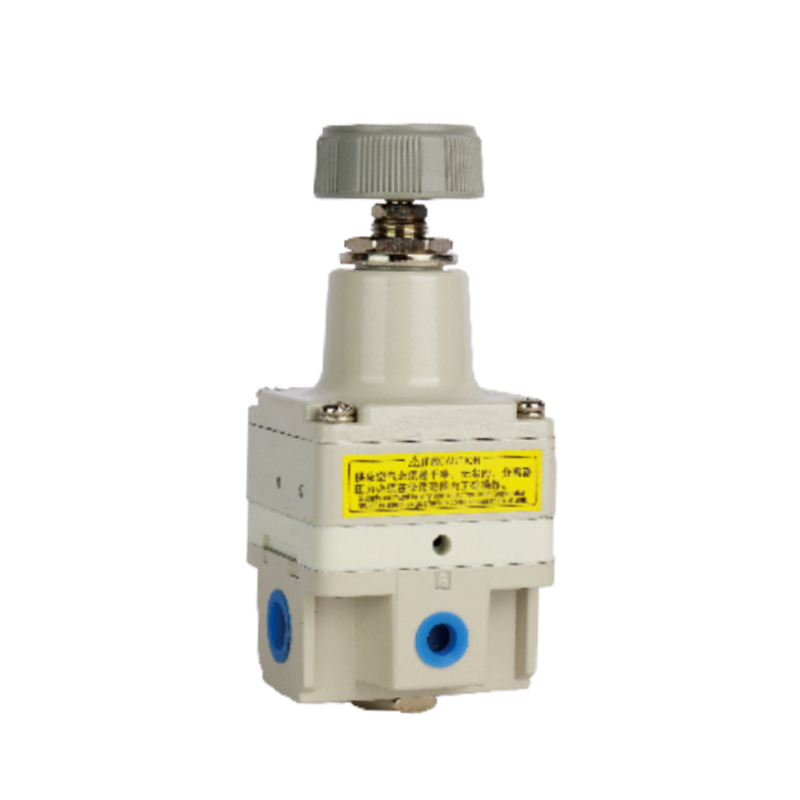

Precyzyjny zawór redukcyjny ciśnienia serii IR
  • Precyzyjny zawór redukcyjny ciśnienia serii IR
Precyzyjny regulator

Precyzyjny zawór redukcyjny ciśnienia serii IR

Precyzyjny zawór redukcyjny ciśnienia serii IR został zaprojektowany z myślą o wymaganiach dotyczących precyzyjnej kontroli ciśnienia w przemysłowych układach płynów. Osiąga stabilne ciśnienie wyjściowe dzięki zoptymalizowanej konstrukcji i jest głównym elementem sterującym precyzyjnych obwodów pneumatycznych i hydraulicznych.

1. Doskonała stabilizacja ciśnienia

Dynamiczna konstrukcja rdzenia zaworu i konstrukcja dławiąca współpracują ze sobą, aby zapewnić bardzo małe odchylenie ciśnienia wyjściowego od ustawionej wartości; dynamiczna reakcja na wahania ciśnienia za zaworem jest szybka, co znacznie optymalizuje dokładność sterowania systemem.

2. Doskonała zdolność dostosowania się do warunków pracy

W warunkach wahań ciśnienia wlotowego lub zmian skoku przepływu mechanizm kompensacji ciśnienia i przepływu może skutecznie utrzymać stałą wartość ciśnienia wyjściowego i zapewnić ciągłą i stabilną pracę systemu.

3. Szeroki zakres przepływu

Konfiguracja kanału przepływowego jest zoptymalizowana na podstawie dynamiki płynów, aby utrzymać liniową charakterystykę ciśnienia w znamionowym zakresie przepływu, zmniejszyć wpływ wahań obciążenia na skuteczność stabilizacji ciśnienia i dostosować się do dynamicznych warunków pracy.

4. Modułowa zintegrowana konstrukcja

Zapewnia wieloosiowe interfejsy montażowe i wbudowane konstrukcje wsporników, obsługuje integrację wysp zaworowych lub niezależne wdrażanie, znacznie upraszcza złożoność konstrukcji ścieżki gazu i poprawia wykorzystanie przestrzeni.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Brak poprzedniego artykułu
NASTĘPNY：Brak następnego artykułu
  • Modelka Typ podstawowy Typ sterowany powietrzem
    IR10□0 IR20□0 IR30□0 IR2120 IR3120
    Maksymalne ciśnienie zasilania MAKS. 1,0 MPa
    Minimalne ciśnienie zasilania Uwaga 1) Ustawione ciśnienie 0,05 MPa Ustawione ciśnienie 0,1 MPa Ustawione ciśnienie 0,05 MPa Ustawione ciśnienie 0,1 MPa
    Ustawić zakres ciśnienia
    IR1000:
    0,005 ~ 0,2 MPa
    IR1010:
    0,01 ~ 0,4 MPa
    IR1020:
    0,01 ~ 0,8 MPa
    IR2000:
    0,005 ~ 0,2 MPa
    IR2010:
    0,01 ~ 0,4 MPa
    IR2020:
    0,01 ~ 0,8 MPa
    IR3000:
    0,01 ~ 0,2 MPa
    IR3010:
    0,01 ~ 0,4 MPa
    IR3020:
    0,01 ~ 0,8 MPa     		0,01 ~ 0,8 MPa 0,01 ~ 0,8 MPa
    Ciśnienie sygnału wejściowego Uwaga 2) —— 0,01 ~ 0,8 MPa 0,01 ~ 0,8 MPa
    Uwaga dotycząca wrażliwości 3)) W granicach 0,2% pełnej wartości
    Powtarzalność Uwaga 3) W granicach ±0,5% pełnej skali
    Liniowość Uwaga 4) —— W granicach ±1% pełnej skali
    Zużycie powietrza Uwaga 5)
    (przy ciśnieniu zasilania 1,0 MPa)     		W ciągu 4,4 l/min (ANR) W ciągu 4,4 l/min (ANR) W ciągu 11,5 l/min (ANR) W ciągu 4,4 l/min (ANR) W ciągu 11,5 l/min (ANR)
    Średnica przyłącza Wc1/8 Wc1/4 Wc1/4,3/8,1/2 Wc1/4 Wc1/4,3/8,1/2
    Średnica przyłącza manometru Wc1/8 (2 locations)
    Temperatura otoczenia i temperatura płynu -5 do 60°C (bez zamarzania)
    Waga (kg) 0.14 0.30 0.64 0.35 0.71
    Uwaga 1) Warunkiem jest brak przepływu po stronie wyjściowej. Minimalna różnica ciśnień w stosunku do ustawionego ciśnienia musi wynosić 0,05 MPa dla modeli IR1000 i IR2000 oraz 0,1 MPa dla modeli IR3000.
    Uwaga 2) Dotyczy tylko typów sterowanych pneumatycznie IR2120 i IR3120; typy podstawowe są wykluczone.
    Uwaga 3) Wartości charakterystyczne nie uwzględniają zmian długotrwałych ani zmian temperatury.
    Uwaga 4) Wskazuje liniowość ciśnienia wyjściowego w stosunku do ciśnienia sygnału wejściowego.
    Uwaga 5) Ilość powietrza często odprowadzanego do atmosfery przez otwór wentylacyjny lub otwór wylotowy.
