Ręczny zawór przesuwny serii HSV Dostawcy

Dom / Produkty / Elementy sterowania pneumatycznego / Ręczny zawór sterujący / Ręczny zawór przesuwny serii HSV

Ręczny zawór przesuwny serii HSV Ręczny zawór przesuwny serii HSV
  • Ręczny zawór przesuwny serii HSV
  • Ręczny zawór przesuwny serii HSV
Ręczny zawór sterujący

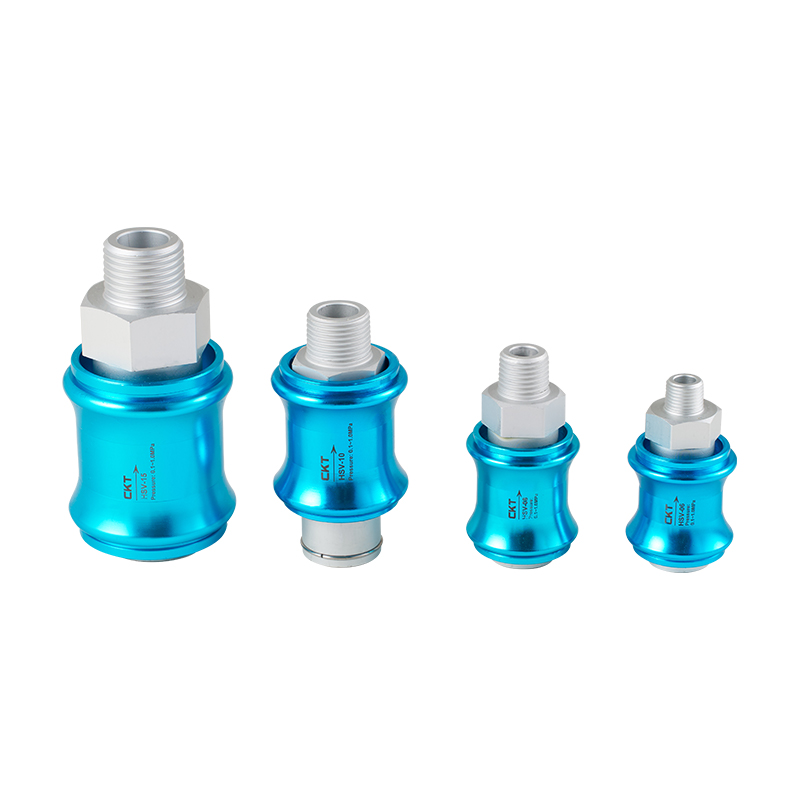

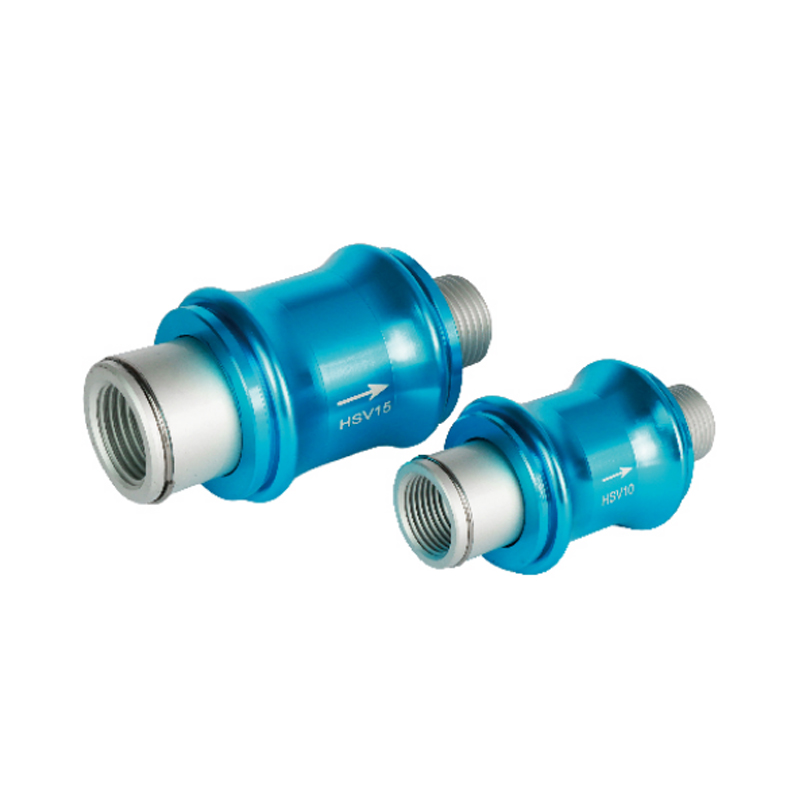

Ręczny zawór przesuwny serii HSV

Jako kluczowy element w dziedzinie kontroli płynów, ręczny zawór przesuwny serii HSV realizuje przełączanie ścieżki przepływu przez przesuwny rdzeń zaworu i spełnia wymagania precyzyjnej kontroli systemów przemysłowych dla kierunku średniego przepływu dzięki zwartej konstrukcji i niezawodnemu działaniu uszczelniającemu.

Konstrukcja zgodna z interfejsem
Zapewnia wiele specyfikacji rozwiązań połączeń z gwintem wewnętrznym i zewnętrznym, dostosowuje się do różnych specyfikacji interfejsu rurociągu i upraszcza złożoność integracji systemu.

Dynamiczna wydajność operacyjna
Rdzeń zaworu i korpus zaworu są precyzyjnie dopasowane i wyregulowane, współczynnik tarcia podczas procesu przełączania jest niski, moment obrotowy jest płynny i stabilny oraz zapewnia wyraźne wyczucie pozycjonowania.

Optymalizacja wydajności kanału przepływu
Wewnętrzny kanał przepływowy jest zoptymalizowany topologicznie, aby znacznie zwiększyć proporcję efektywnego przekroju przepływu i zmniejszyć straty energii płynu.

Zabieg wzmacniający powierzchnię
W podstawie rdzenia zaworu zastosowano proces twardego anodowania, aby zwiększyć odporność na zużycie, a korpus zaworu jest anodowany, aby zapewnić stabilność koloru i ochronę podłoża w długotrwałych warunkach pracy.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Zawór palcowy serii VHK
NASTĘPNY：2-pozycyjny 5-drogowy pneumatyczny zawór stopowy serii 4F
  • Modelka HSV06 HSV08 HSV10 HSV15
    Środek roboczy Powietrze jest filtrowane przez filtr o średnicy 40 μm lub większej.
    Tryb akcji Obsługiwane ręcznie, bezpośredniego działania
    Średnica miernika 23,0 MM²
    (Cv=1,28)     		40,0 MM²
    (Cv=2,20)     		62,0 MM²
    (Cv=3,50)     		140,0 MM²
    (Cv=7,80)
    Efektywna powierzchnia przekroju PT1/8" PT1/4" PT3/8" PT1/2"
    Smarowanie Nie
    Temperatura pracy -20 ~ 70 ℃
    Zakres ciśnienia roboczego 0 ~ 1,0 MPa (0 ~ 145 psi)
    Gwarantowana odporność na ciśnienie 1,5 MPa (215 psi)
    Liczba pozycji 3 port 2 pozycja
    Materiał korpusu Aluminium

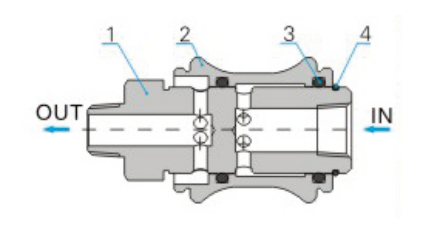

  • NIE. Oznaczenie
    1 Szpula
    2 Ciało
    3 O, polecenie O
    4 Koncentryczny pierścień ustalający

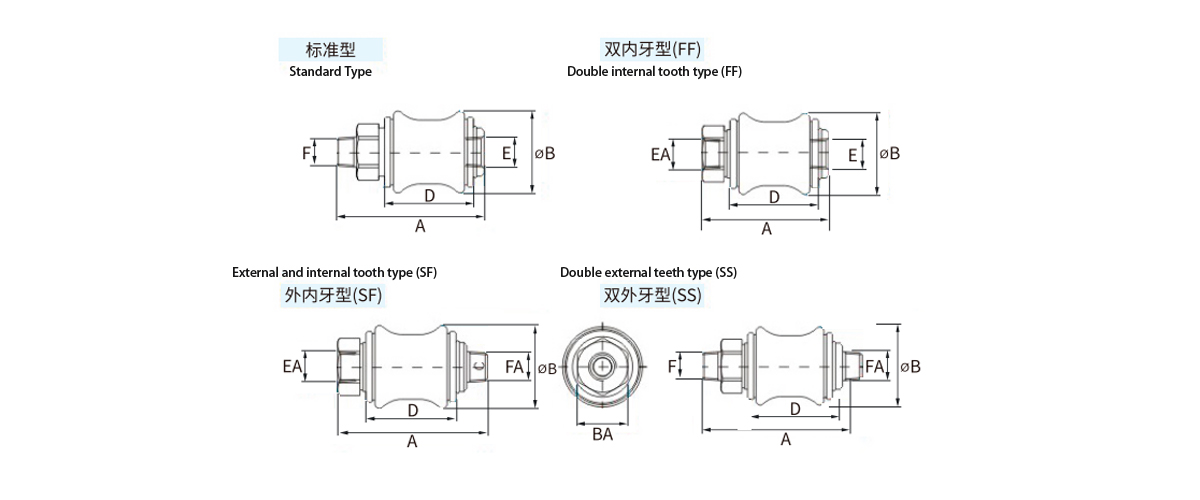

    Modelka A B BA D E EA F FA
    Standardowe Typ podwójnych zębów zewnętrznych Typ podwójnych zębów wewnętrznych Typ zębów zewnętrznych i wewnętrznych
    HSV06 50 43 50 57 27.5 17 30 PT1/8 PT1/8 PT1/8 PT1/8
    HSV08 58 47 58 69 30 19 32.5 PT1/4 PT1/4 PT1/4 PT1/4
    HSV10 68.5 55.5 68.5 81.5 35.5 22 39 PT3/8 PT3/8 PT3/8 PT3/8
    HSV15 85.5 70.5 85.5 100.5 44 30 50 PT1/2 PT1/2 PT1/2 PT1/2
