Minicylinder ze stali nierdzewnej serii CJ2 (podwójnego działania) Dostawcy

Dom / Produkty / Cylinder pneumatyczny / Minicylinder / Minicylinder ze stali nierdzewnej serii CJ2 (podwójnego działania)

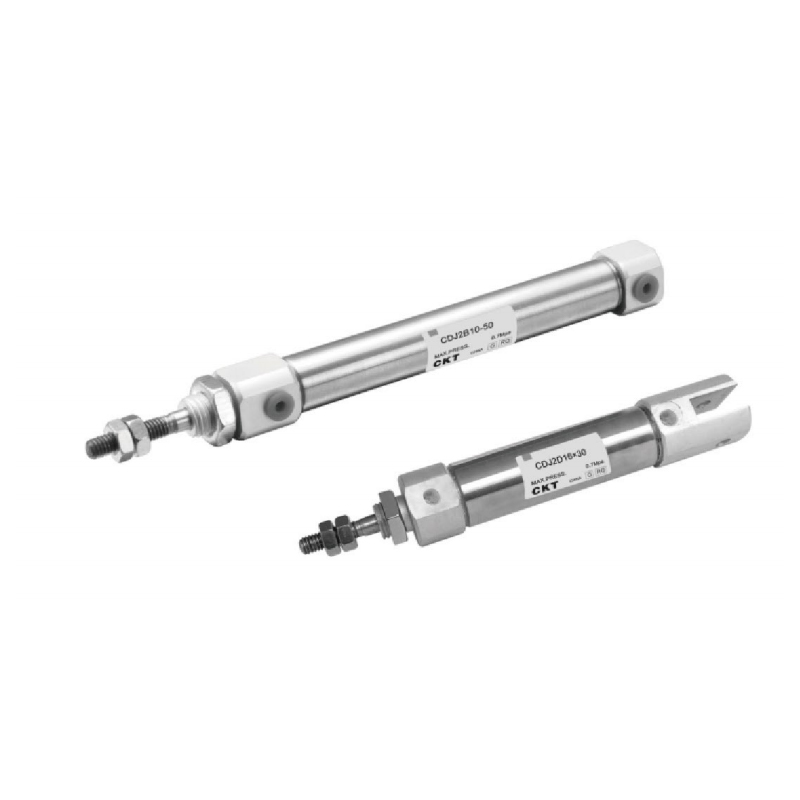

Minicylinder ze stali nierdzewnej serii CJ2 (podwójnego działania)
  • Minicylinder ze stali nierdzewnej serii CJ2 (podwójnego działania)
Minicylinder

Minicylinder ze stali nierdzewnej serii CJ2 (podwójnego działania)

Minicylinder ze stali nierdzewnej serii CJ2 (podwójnego działania) został zaprojektowany do zastosowań w automatyce o ograniczonej przestrzeni. Jego zminiaturyzowana konstrukcja uwzględnia wymagania dotyczące lekkości i osiąga podstawową tolerancję środowiskową dzięki komponentom rdzenia ze stali nierdzewnej. Nadaje się do warunków pracy ze specjalnymi wymaganiami dotyczącymi rozmiaru i materiału instalacji.

Podstawowe funkcje
▸Miniaturowa struktura
Przyjmując zasadę projektowania miniaturyzacji, znacznie zmniejsza przestrzeń zajmowaną przez sprzęt, synchronicznie optymalizuje ciężar własny i dostosowuje się do integracji sprzętu precyzyjnego.

▸Konstrukcja z materiału kompozytowego
Połączenie pokrywy końcowej ze stopu lekkiego i korpusu cylindra ze stali nierdzewnej poprawia trwałość komponentów przy jednoczesnym zachowaniu wytrzymałości konstrukcyjnej.

▸Bezobsługowy układ smarowania
Wstępnie zainstalowany środek smarny o długotrwałym działaniu, nie ma potrzeby uzupełniania środka smarnego przez cały cykl życia, co zmniejsza potrzebę konserwacji w czasie przestojów.

▸Modułowy interfejs instalacyjny
Zapewnia różnorodne rozwiązania konfiguracji tylnej pokrywy, obsługuje wielokątowe podłączenie obciążenia i upraszcza proces integracji sprzętu.

▸Podstawowa zdolność adaptacji do środowiska
Konstrukcja korpusu i zespół tłoczyska ze stali nierdzewnej są odporne na erozję powodowaną przez konwencjonalne media korozyjne, poszerzając granice zastosowań w specjalnych warunkach pracy.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Minicylinder ze stali nierdzewnej serii CJ2 (jednostronnego działania)
NASTĘPNY：Brak następnego artykułu
  • Rozmiar otworu (mm) 6 10                  16
    Płyn Powietrze
    Akcja Podwójne działanie
    Maksymalne ciśnienie robocze (MPa) 0.7
    Min. ciśnienie robocze (MPa) 0.12 0.06
    Temperatura otoczenia i płynu Bez automatycznego przełącznika: -10 ℃ ~ 70 ℃, Z automatycznym przełącznikiem: -10 ℃ ~ 60 ℃
    Prędkość tłoka 50 ~ 750 mm/s
    Poduszka Zderzak gumowy/zderzak powietrzny
    Tolerancja długości skoku (mm) 1
    *Smarowanie Nie jest wymagane
    Rozmiar portu M5×0,8
    Jeśli chcesz zastosować smarowanie, użyj ISOVG32.

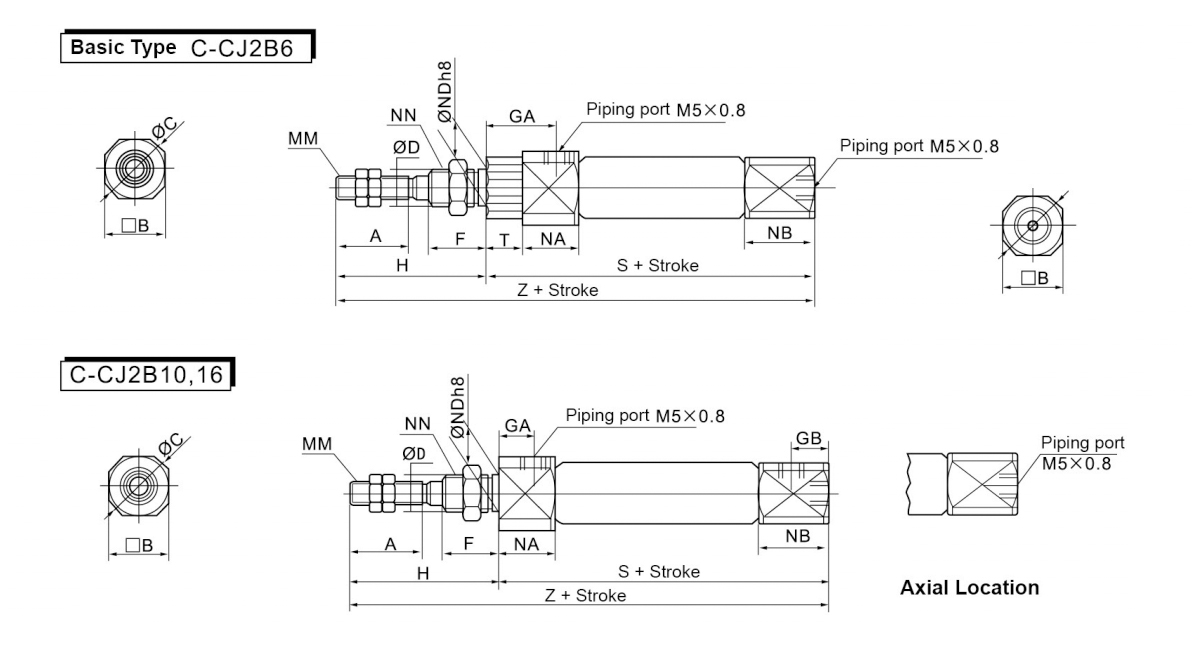

  • Rozmiar otworu (mm) A B C D F GA GB H MM NA Uwaga NDh8 NN S T Z
    6 15 12 14 3 8 14.5 - 28 M3×0,5 16 7 6 M6×1,0 49 3 77
    10 15 12 14 4 8 8 5 28 M4×0,7 12.5 9.5 8 M8×1,0 46 - 74
    16 15 18.3 20 5 8 8 5 28 M5×0,8 12.5 9.5 10 M10×1,0 47 - 75

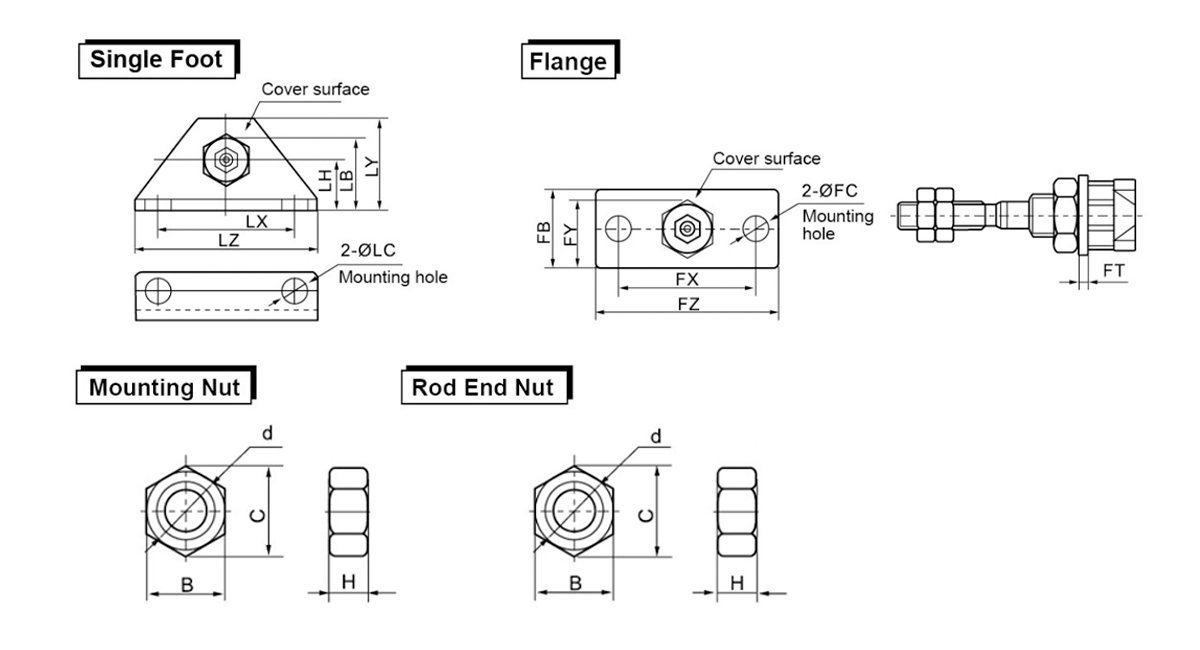

    Nuda
    Rozmiar
    (mm)     		Pojedyncza stopa Kołnierz Nakrętka montażowa Nakrętka końcowa drążka
    Komponenty
    Modelkakakakakakakakaka     		LB ØLC lewa LX LY LZ Komponenty
    Modelkakakakakakakakaka     		FB ØFC FX FY FZ FT Komponenty
    Modelkakakakakakakakaka     		B C D H Komponenty
    Modelkakakakakakakakaka     		B C D H
    6 CJ-L006B 13 4.5 9 24 16.5 32 CJ-F006B 11 4.5 24 14 32 1.6 SNJ-006B 8 9.2 M6×1 4 NTJ-006A 5.5 6.4 M3×0,5 2.4
    10 CJ-L010B 15 4.5 9 24 16.5 32 CJ-F010B 13 4.5 24 14 32 1.6 SNJ-010B 11 12.7 M8×1 4 NTJ-010A 7 8.1 M4×0,7 3.2
    16 CJ-L016B 23 5.5 14 33 25 40 CJ-F016B 19 5.5 33 20 42 2.3 SNJ-016B 14 16.2 M10×1 4 NTJ-016A 8 9.2 M5×0,8 4

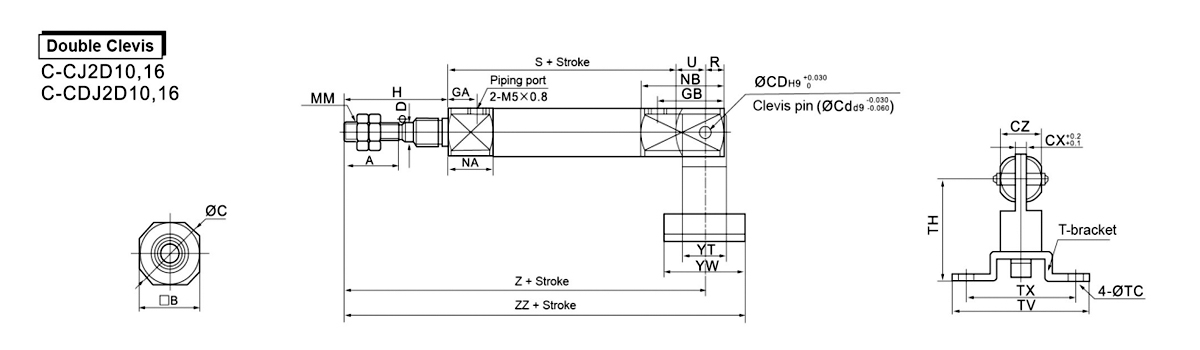

    Rozmiar otworu (mm) A B C Płyta CD (płyta CD) CX CZ D GA GB H MM NA Uwaga R S U Z ZZ
    10 15 12 14 3.3 3.2 12 4 8 18 28 M4×0,7 12.5 22.5 5 46 8 82 93
    16 15 18 20 5 6.5 18 5 8 23 28 M5×0,8 12.5 27.5 8 47 10 85 99

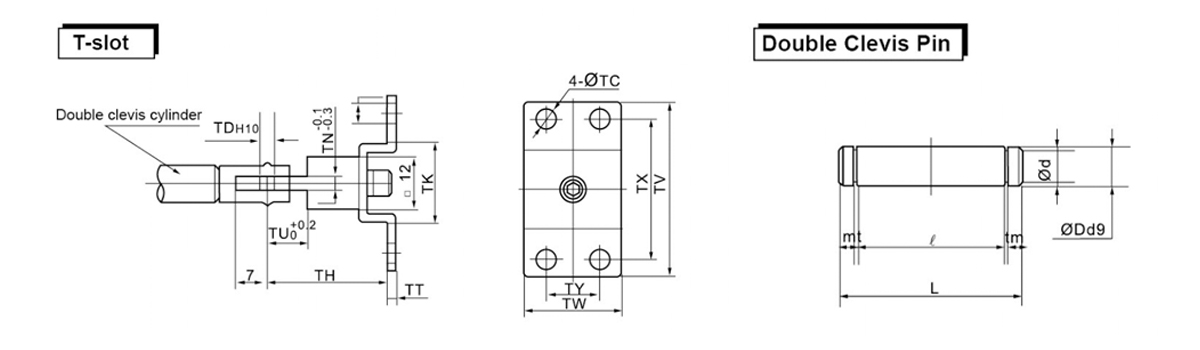

    Nuda Size
    (mm)     		Rowek T Podwójny sworzeń widełkowy
    Komponenty
    Modelkakakakakakakakaka     		współwłaściciel współwłaściciel(H10) TH TK TN TT TU Telewizor TW Teksas TY Komponenty
    Modelkakakakakakakakaka     		ØDd9 Od L ℓ m t
    10 CJ-T010B 4.5 3.3 0.048 29 18 3.1 2 9 40 22 32 12 CD-J010 5 -0,03 3 15.2 12.2 1.2 0.3
    0 -0,06
    16 CJ-T016B 5.5 5 0,048 0.048 35 20 6.4 2.3 14 48 28 38 16 CD-Z015 3.3 -0,03 4.8 22.7 18.3 1.5 0.7
    0 -0,06

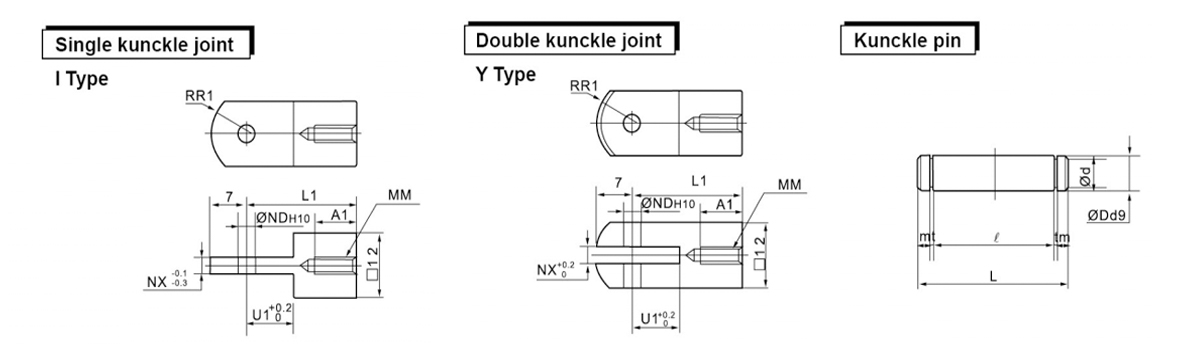

    Nuda Size
    (mm)     		I Typ Pojedynczy przegub Typ Y Podwójny przegub Zawleczka
    Komponenty
    Modelkakakakakakakakaka     		A1 ∅ND(H10) L1 MM U1 NX R1 Komponenty
    Modelkakakakakakakakaka     		A1 ∅ND(H10) L1 MM U NX R1 Komponenty
    Modelkakakakakakakakaka     		∅Dd9 L ∅d ℓ m t
    10 I-J010B 8 3.3 0.048 21 M4×0,7 9 3.1 8 Y-J010B 8 3.3 0.048 M4×0,7 10 3.2 8 CD-J010 3.3 -0,03 3 15.2 12.2 1.2 0.3
    0 0 -0,06
    16 I-J016B 8 5 0.048 25 M5×0,8 14 6.4 12 Y-J016B 11 5 0.048 M5×0,8 10 6.5 12 IY-J015 5 -0,03 16.6 4.8 12.2 1.5 0.7
    0 0 -0,06
