Minicylinder

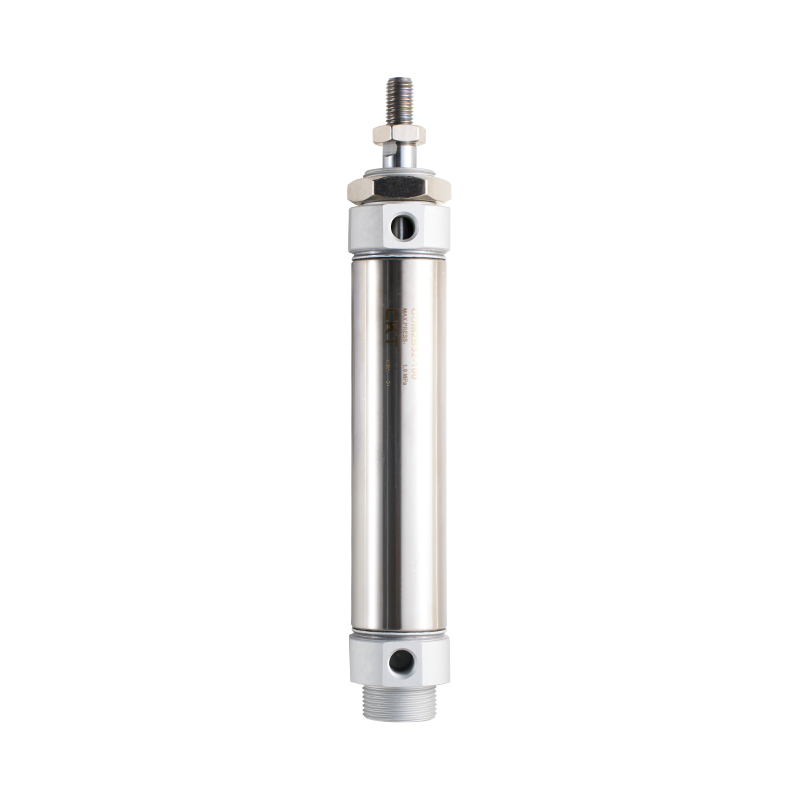

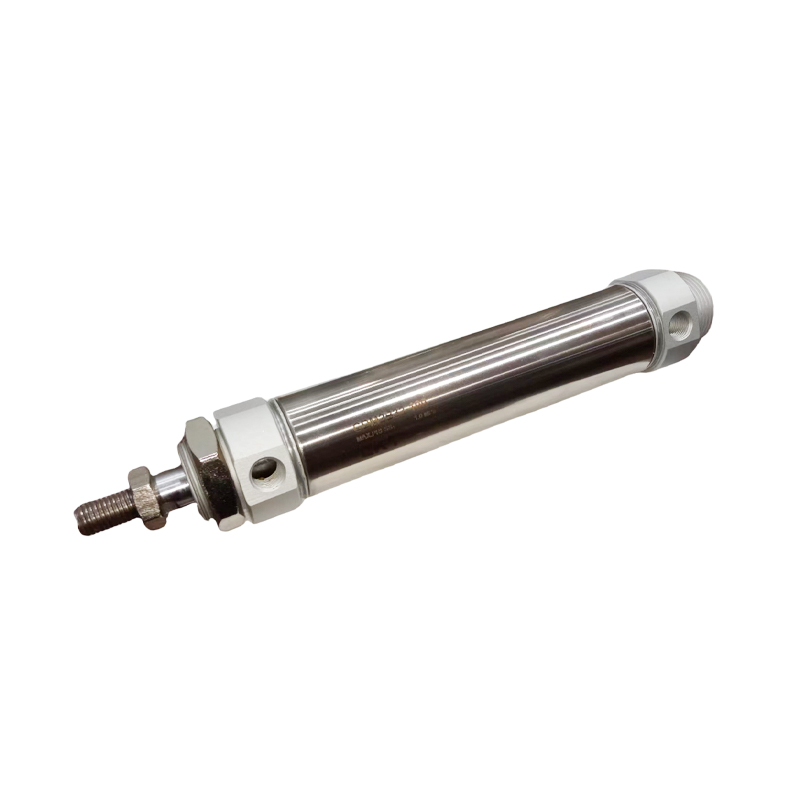

Minicylinder ze stali nierdzewnej serii CM2 (podwójnego działania)

Minicylinder ze stali nierdzewnej serii CM2 (podwójnego działania) to kompaktowy siłownik ze stali nierdzewnej przeznaczony do pracy w warunkach o ograniczonej przestrzeni. Ma siłę napędową o podwójnym działaniu, biorąc pod uwagę odporność na korozję i wytrzymałość konstrukcyjną, i nadaje się do scenariuszy automatyki o wysokich wymaganiach dotyczących odporności na warunki środowiskowe i niezawodności.

Podstawowe funkcje:
· Możliwość dostosowania podwójnego zderzaka: Bufor pneumatyczny i zderzak gumowy są dostępne w podwójnych konfiguracjach, aby spełnić wymagania dotyczące hamowania końcowego w różnych warunkach obciążenia.
·Lekka konstrukcja odporna na korozję: Aluminiowe osłony przednie i tylne zmniejszają całkowitą masę, a cylinder ze stali nierdzewnej zapewnia podstawową barierę antykorozyjną.
·Podstawowa tolerancja na środowisko korozyjne: Utrzymuj stabilną pracę w środowiskach zawierających mgłę słabych kwasów/zasad, wilgoć lub narażenie na łagodne media chemiczne.
·Modułowy interfejs instalacyjny: obsługuje różnorodne standardowe akcesoria instalacyjne (takie jak czopy, stopy, kołnierze itp.), które można elastycznie łączyć w zależności od układu przestrzeni sprzętowej.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Minicylinder ze stali nierdzewnej serii CM2 (jednostronnego działania)
NASTĘPNY：Minicylinder ze stali nierdzewnej serii CJ2 (jednostronnego działania)
  • Średnica cylindra (mm) 20 25 32 40
    Używany płyn Powietrze (bez oleju*)
    Tryb pracy Podwójne działanie
    Maksymalne ciśnienie robocze 1,0 MPa
    Minimalne ciśnienie robocze 0,05 MPa
    Temperatura otoczenia i płynu Przełącznik niemagnetyczny: -10°C do 70°C, przełącznik magnetyczny: -10°C do 60°C
    Prędkość tłoka 50 ~ 750 mm/s
    Buforowanie Gumowa amortyzacja/poduszka powietrzna
    Tolerancja długości skoku (mm) 1.40
    *Smarowanie Nie jest wymagane
    Średnica przyłącza (Rc) 1/8 1/8 1/8 1/4
    *Jeśli wymagane jest oliwienie, użyj oleju turbinowego nr 1 ISOVG32.

  • Tabela modeli przełączników podróżnych/magnetycznych
    Średnica cylindra
    (mm)     		Skok standardowy
    (mm) Uwaga 1     		Przełącznik magnetyczny Model Uwaga 2) Część instalacyjna Model  Uwaga 3 Model z paskiem pierścieniowym
    20 25,50,75,100,
    125 150 200,
    250 300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Uwaga 1) Możliwe są niestandardowe opcje podróży.
    Uwaga 2) Specyfikacje i charakterystyki przełączników magnetycznych można znaleźć w serii przełączników magnetycznych.
    Oznaczenia długości drutu: Bez oznaczenia - 0,5 m, L - 3 m, Z - 5 m. Przykład: M9N, M9NL.
    Uwaga 3) Części montażowe i pasek pierścieniowy. Aby móc używać modeli, należy je zamówić razem.

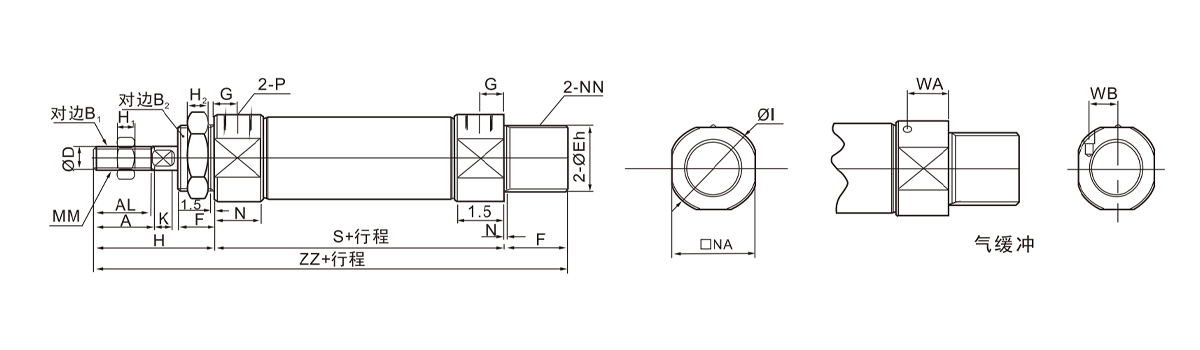

  • Średnica cylindra Trasa wycieczki A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ Waszyngton WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

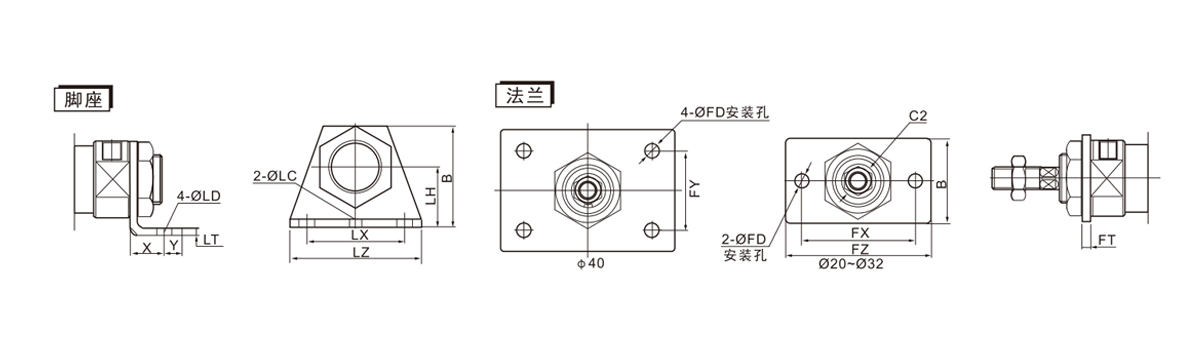

    Odpowiednia średnica cylindra
    (mm)     		Podnóżek Kołnierz
    Numer części X Y ØLD ØLC LX LZ lewa LT B Numer części FD FY FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

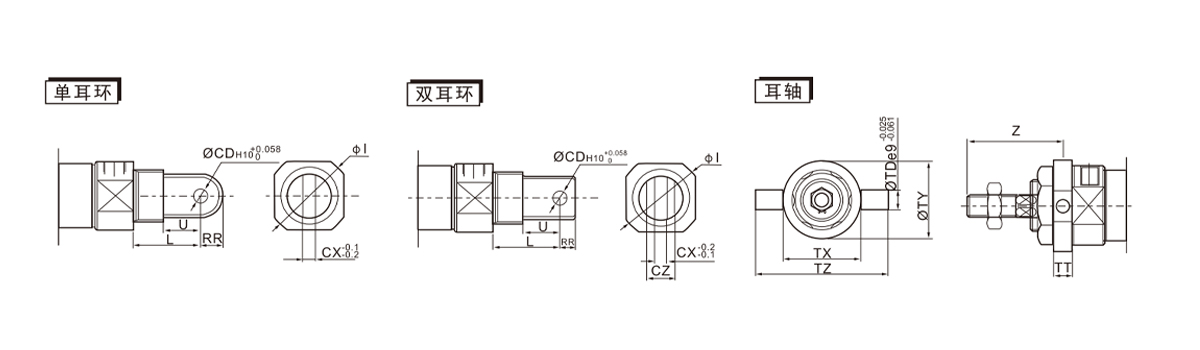

    Odpowiednia średnica cylindra
    (mm)     		Pojedynczy kolczyk Podwójne kolczyki Typ ucha osi
    Numer części L U RR Øl ØPłyta CD CX Numer części L U RR ØPłyta CD CX CZ Øl Numer części Teksas TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

    Odpowiednia średnica cylindra

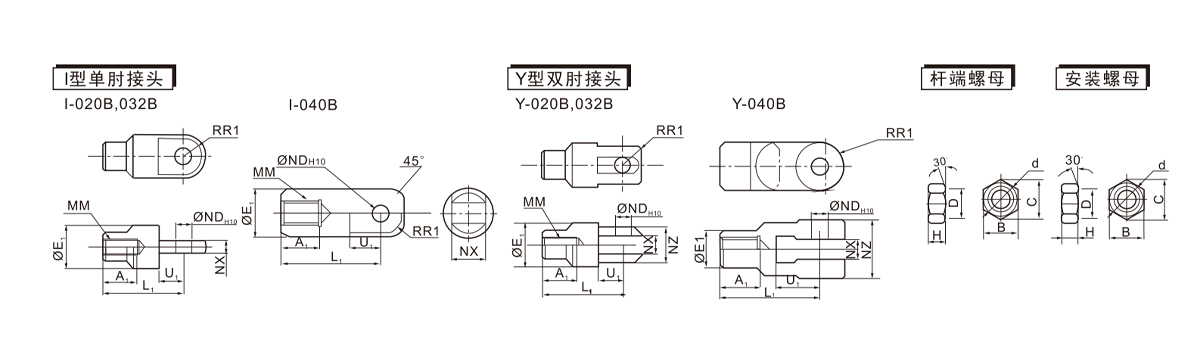

    (mm)     		Pojedynczy staw łokciowy typu I Podwójny przegub kolanowy typu Y Nakrętka końcówki drążka Zamontuj nakrętkę.
    Numer części A1 E1 L1 MM ØND H10 NX R1 U Numer części A1 E1 L1 MM ØND NX Nowa Zelandia R1 U1 Numer części B C d H Numer części B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25.30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

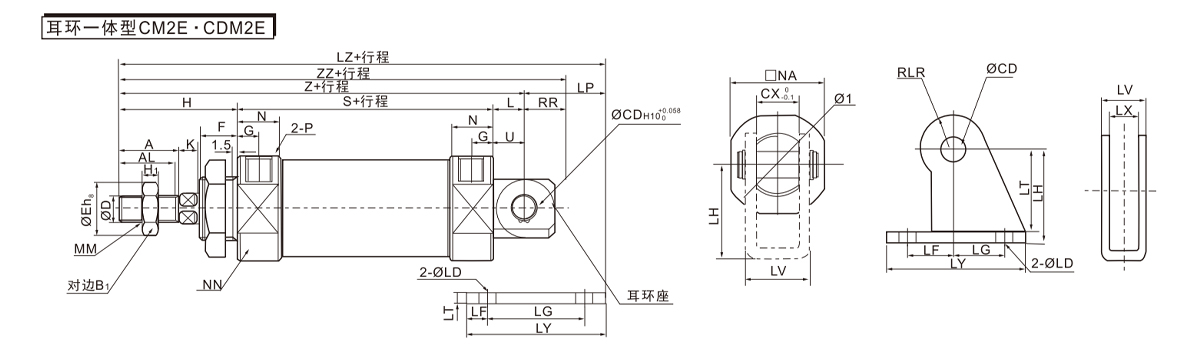

    Odpowiednia średnica cylindra
    (mm)     		Trasa wycieczki A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

    Uchwyt na kolczyki
    Odpowiednia średnica cylindra
    (mm)     		Numer części LD LF LG lewa płyta długogrająca LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
