Minicylindry ze stali nierdzewnej serii MA Dostawcy

Dom / Produkty / Cylinder pneumatyczny / Minicylinder / Minicylindry ze stali nierdzewnej serii MA

Minicylindry ze stali nierdzewnej serii MA Minicylindry ze stali nierdzewnej serii MA
  • Minicylindry ze stali nierdzewnej serii MA
  • Minicylindry ze stali nierdzewnej serii MA
Minicylinder

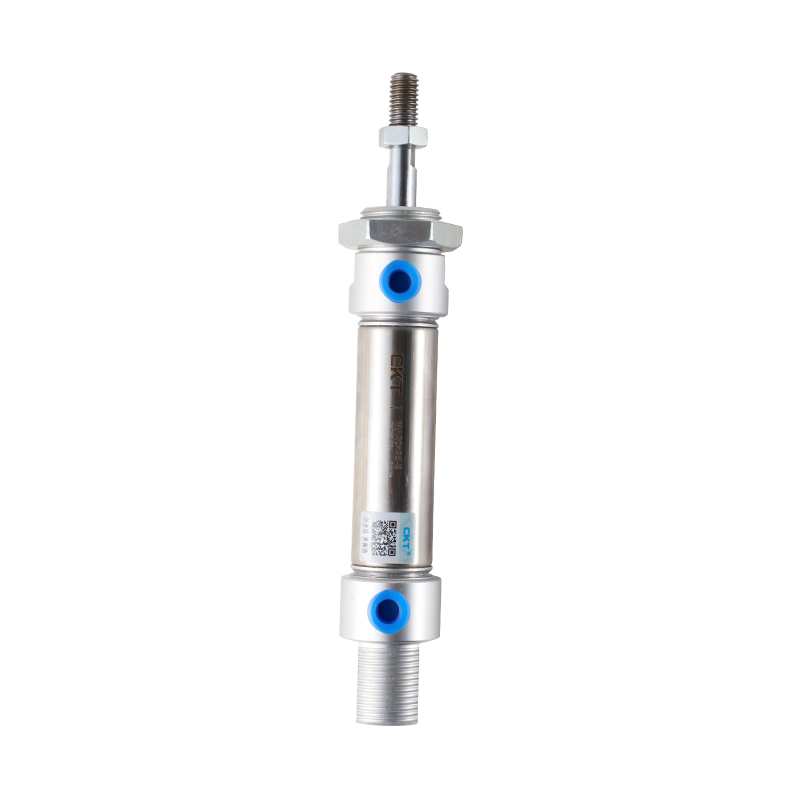

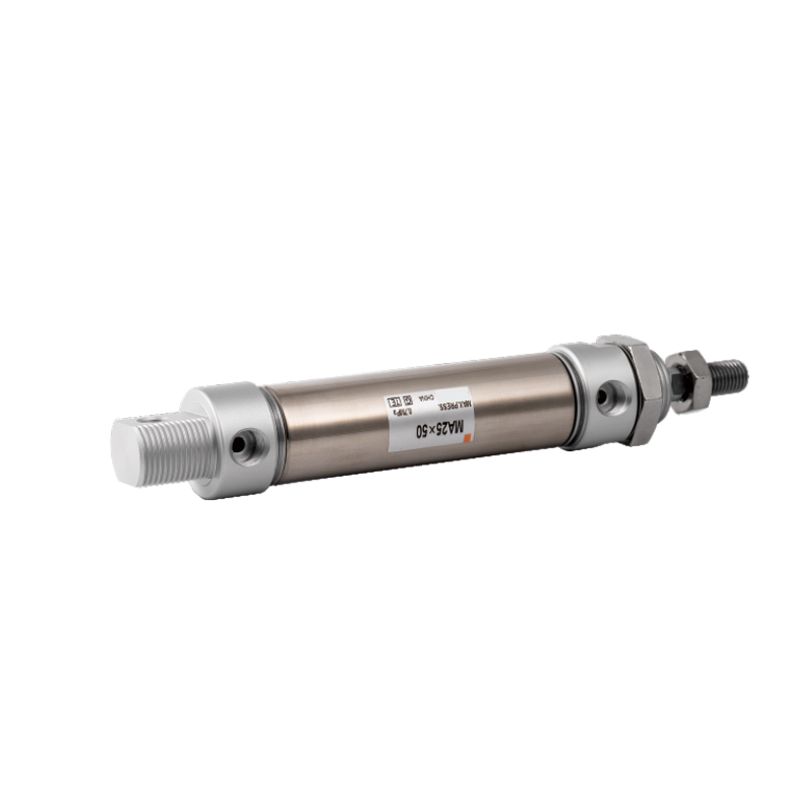

Minicylindry ze stali nierdzewnej serii MA

1. Uszczelnienie tłoka przyjmuje specjalną dwukierunkową strukturę uszczelniającą o kompaktowych rozmiarach i funkcji przechowywania oleju;
2. Przednia i tylna pokrywa są wyposażone w stałe podkładki antykolizyjne, które redukują siłę uderzenia cylindra podczas cofania;
3. Różnorodne formy pokrywy tylnej sprawiają, że instalacja butli jest wygodniejsza;
4. Przednia i tylna pokrywa oraz korpus cylindra ze stali nierdzewnej mają nitowaną konstrukcję toczną z niezawodnym połączeniem;
5. W korpusie cylindra zastosowano precyzyjną rurę ze stali nierdzewnej o wysokiej wytrzymałości i odporności na korozję;
6. Klienci mogą wybierać z butli o różnych specyfikacjach i akcesoriów do montażu butli;
7. Wszystkie cylindry z tej serii mocowane są za pomocą magnesów.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Minicylinder ze stopu aluminium serii MAL
NASTĘPNY：Minicylinder ze stali nierdzewnej serii CM2 (jednostronnego działania)

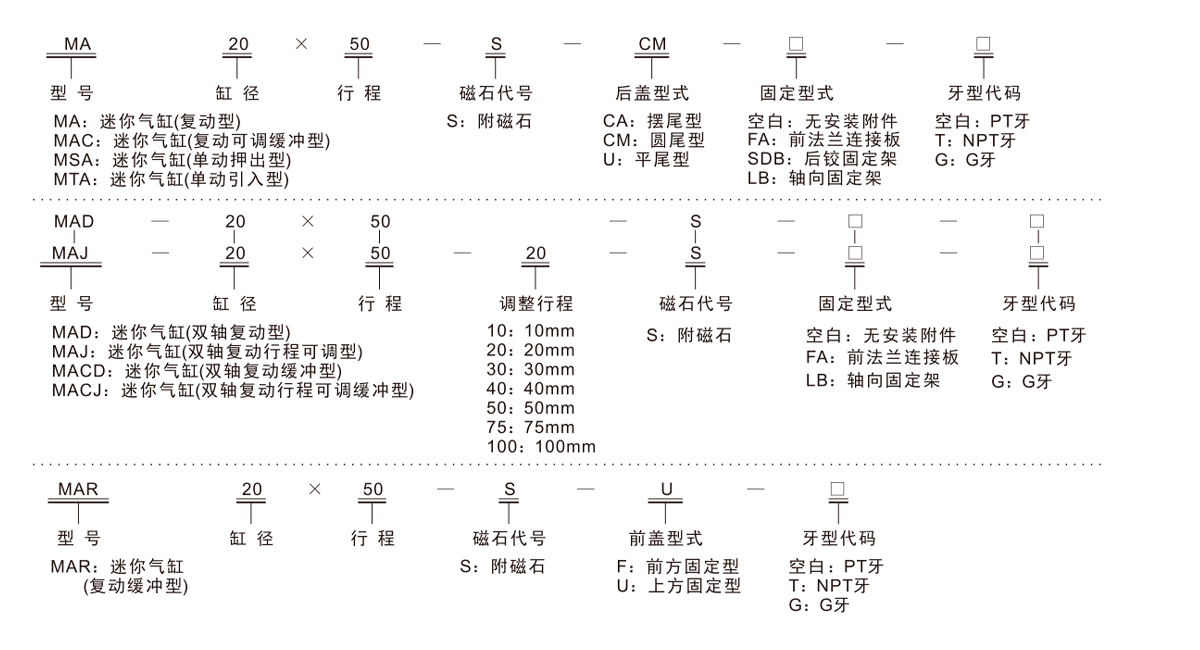

  • Średnica wewnętrzna (mm) 16 20 25 32 40 50 63
    Typ akcji MSAI MTA Typ jednostronnego działania -
    MAR - Typ tłokowy
    MAI MADI MAJ Typ tłokowy -
    MACI  MACDI   MACJ - Rodzaj amortyzacji o podwójnym działaniu
    środek roboczy Powietrze
    Zakres ciśnienia roboczego Typ tłokowy 0,1 ~ 1,0 MPa (15 ~ 145 psi)
    Typ jednostronnego działania 0,2 ~ 1,0 MPa (28 ~ 145 psi)
    Gwarantowana odporność na ciśnienie 1,5 MPa (215 psi)
    Zakres temperatury roboczej °C -20 ~ 70
    Zakres prędkości roboczej Typ jednostronnego działania:50~800mm/s
    Typ powtarzający się: 30 ~ 800 mm/s
    Zakres tolerancji podróży 0~150*10        >150 14
    Typ bufora Seria C-MAC, C-MACD, C-MACJ: Regulowane buforowanie;
    Inne serie: Podkładki antykolizyjne
    *Średnica przejęcia M5×0,8 PT1/8 PT1/4
    *Dla połączenia dostępne są gwinty NPT i G.

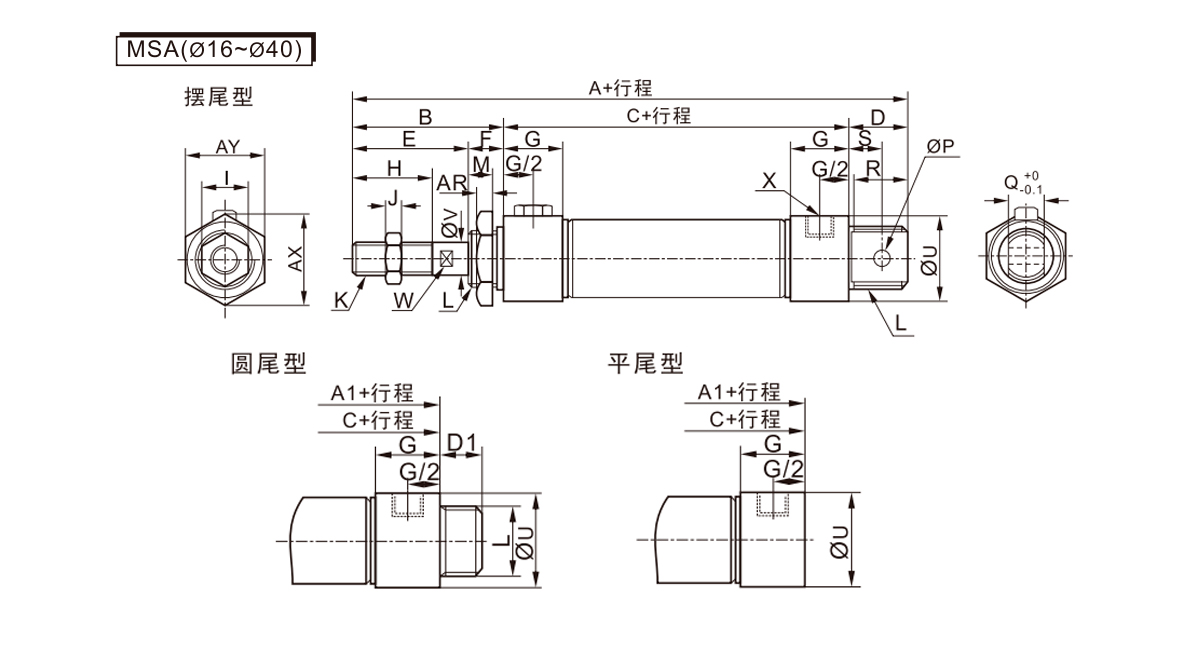

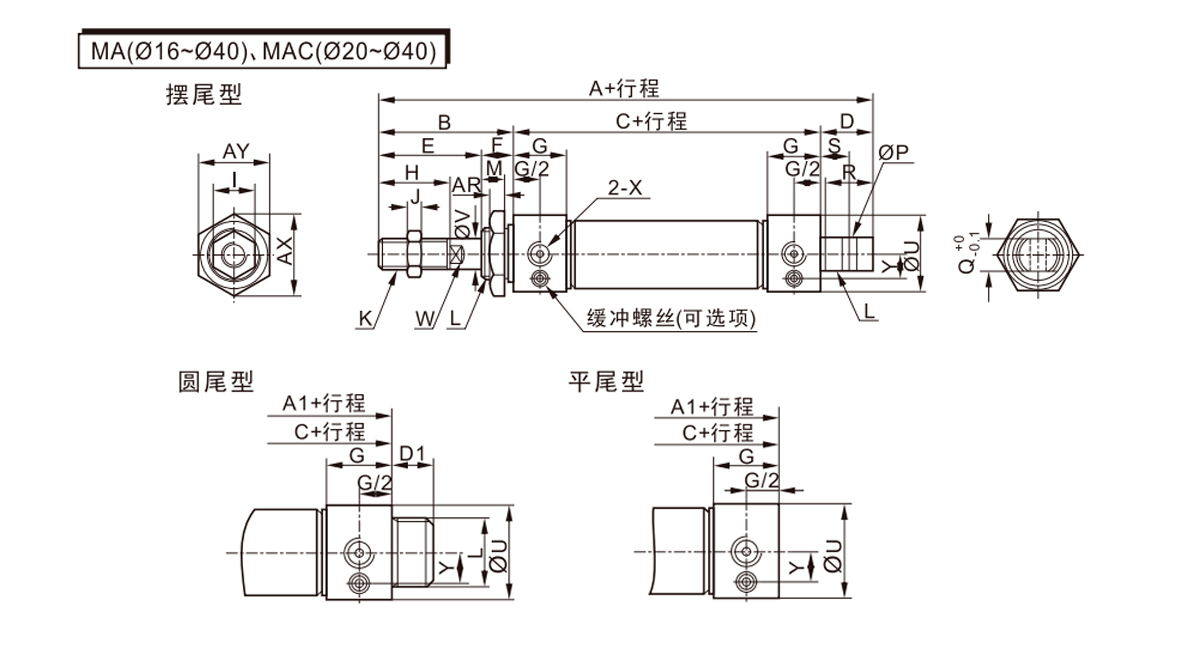

  • Średnica wewnętrzna/symbol A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR AX AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 8 M5×0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    Średnica cylindra/symbol U V
    50 53 16
    63 67 16

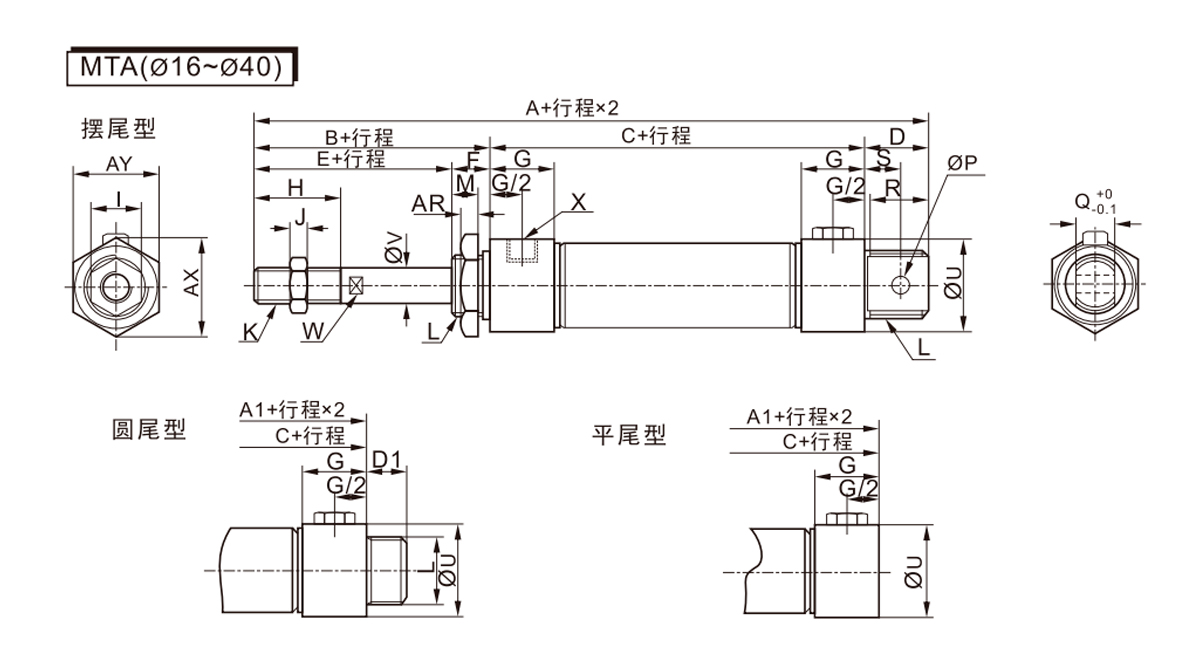

    Symbol A A1 B C D D1 E F G H I
    Średnica wewnętrzna/skok ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Średnica wewnętrzna/symbol J K L M P Q R S U V W X AR AX AY
    16 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 5 25 22
    20 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

    Symbol A A1 B C D D1 E F
    Średnica wewnętrzna/skok ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Średnica wewnętrzna/symbol G H I J K L M P Q R S U V W X AR AX AY
    16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 6 25 22
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

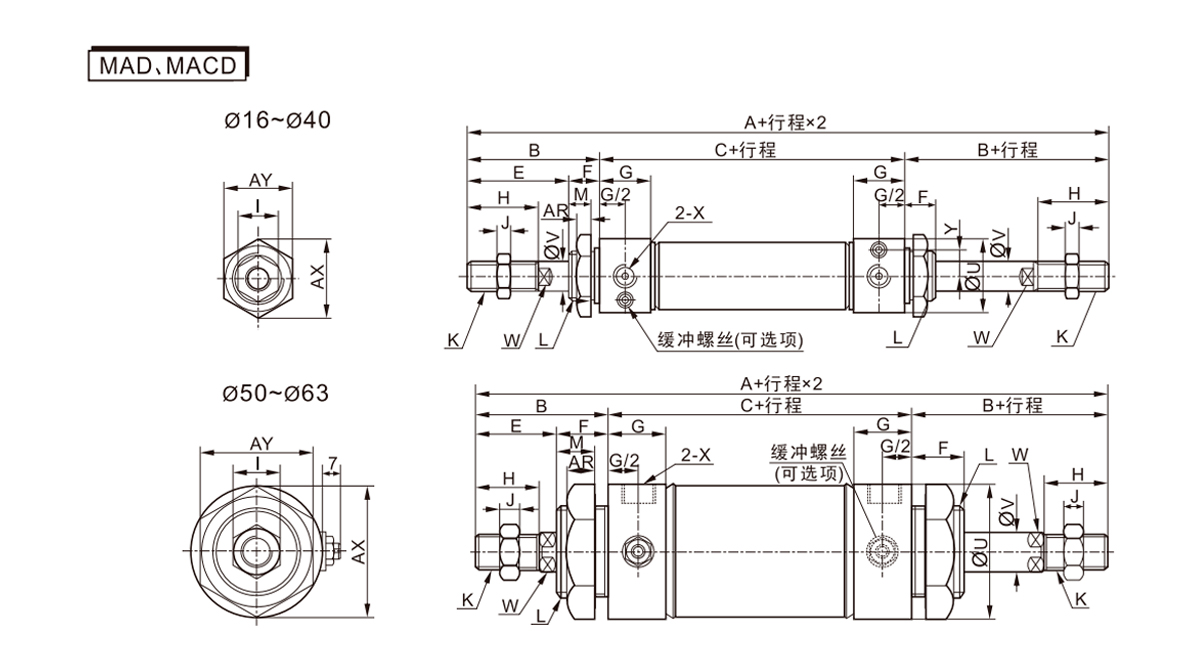

    Średnica wewnętrzna/symbol A B C E F G H I J K L M U V W X AR AX AY Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 67 16 14 PT1/4 11 53 46 -

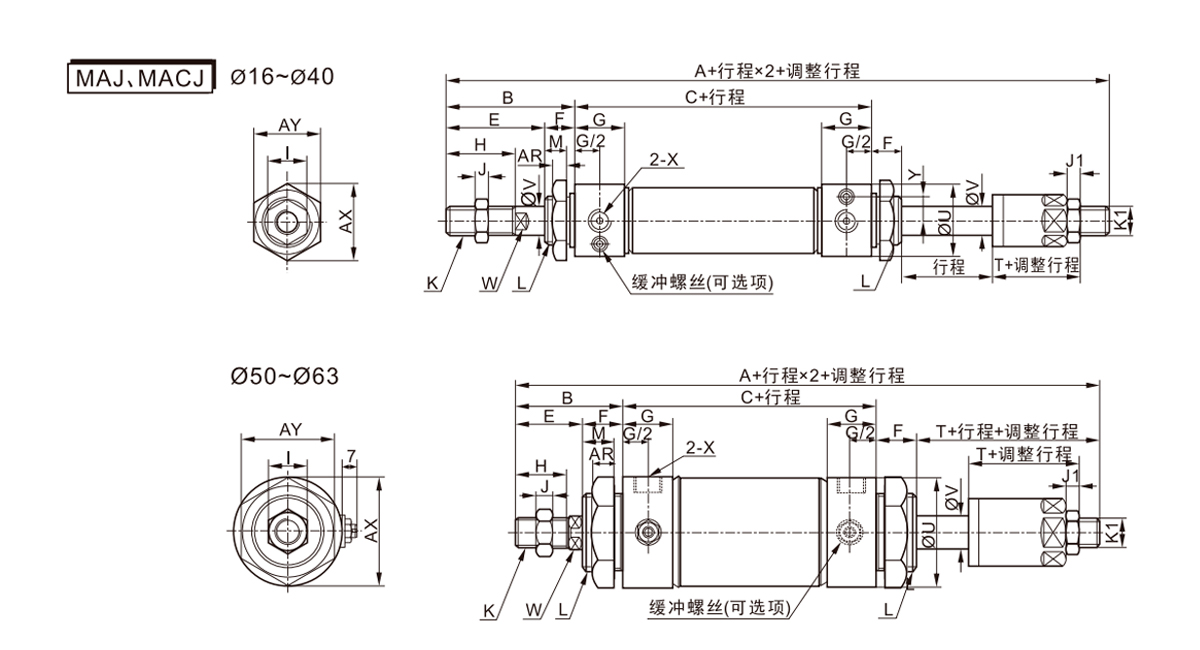

    Średnica wewnętrzna/symbol A B C E F G H I J J1 K K1 L M U V W X AR AX AY Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1,25 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1,25 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 67 16 14 PT1/4 11 53 46 - 28

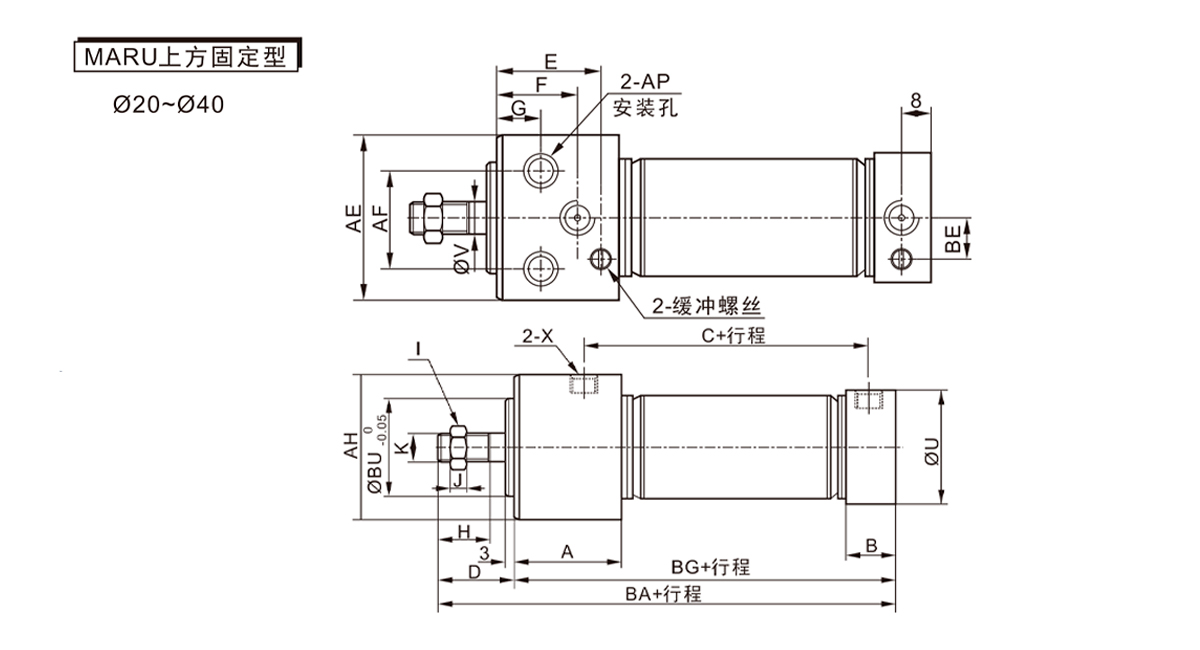

    Średnica wewnętrzna/symbol A B C D E F G H I J K U V X AE AF AP Ach BA BYĆ BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1,25 27 8 PT1/8 33.5 21 Ø9,5
    Głębokość 6,5
    Otwór przelotowy: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1,25 30 10 PT1/8 39 25 Ø11,0
    Głębokość 7,5
    Otwór przelotowy: Ø6,6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1,25 35 12 PT1/8 47 30 Ø14,0
    Głębokość 10
    Otwór przelotowy: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1,5 41.6 16 PT1/8 58.5 38 Ø17,5
    Głębokość 12,5
    Otwór przelotowy: Ø11     		52.3 132.6 15 97.6 32

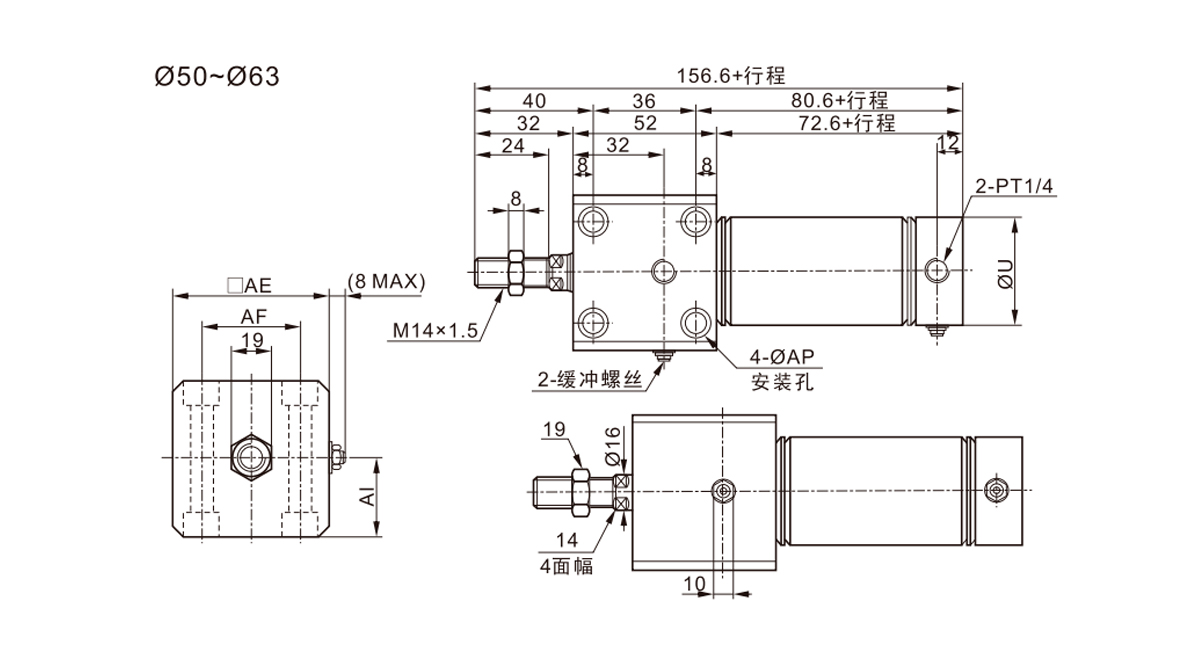

    Średnica wewnętrzna/symbol U AE AF Al AP
    50 53 62 44 31 Dwustronne: 011,0 dp 6,5
    Otwór przelotowy: 06.6
    63 67 74 48 37 Dwustronne: Ø14,0 dp 8,5
    Otwór przelotowy: Ø9,0

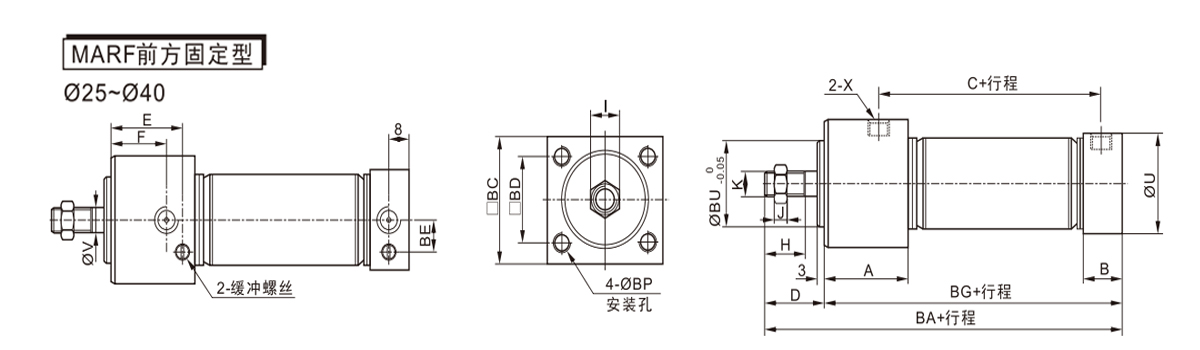

    Średnica wewnętrzna/symbol A B C D E F H 1 J K U V X BA p.n.e BD BYĆ BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8×1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0,8 Głębokość9 20
    25 29 16 59 33 24 22 22 17 9 M10×1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1,0 Głębokość11 26
    32 29 16 59 33 25 22 22 17 6 M10×1,25 35 12 PT1/8 122 42.5 30 12 89 M6×1,0 Głębokość11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1,5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1,25 Deep14 32

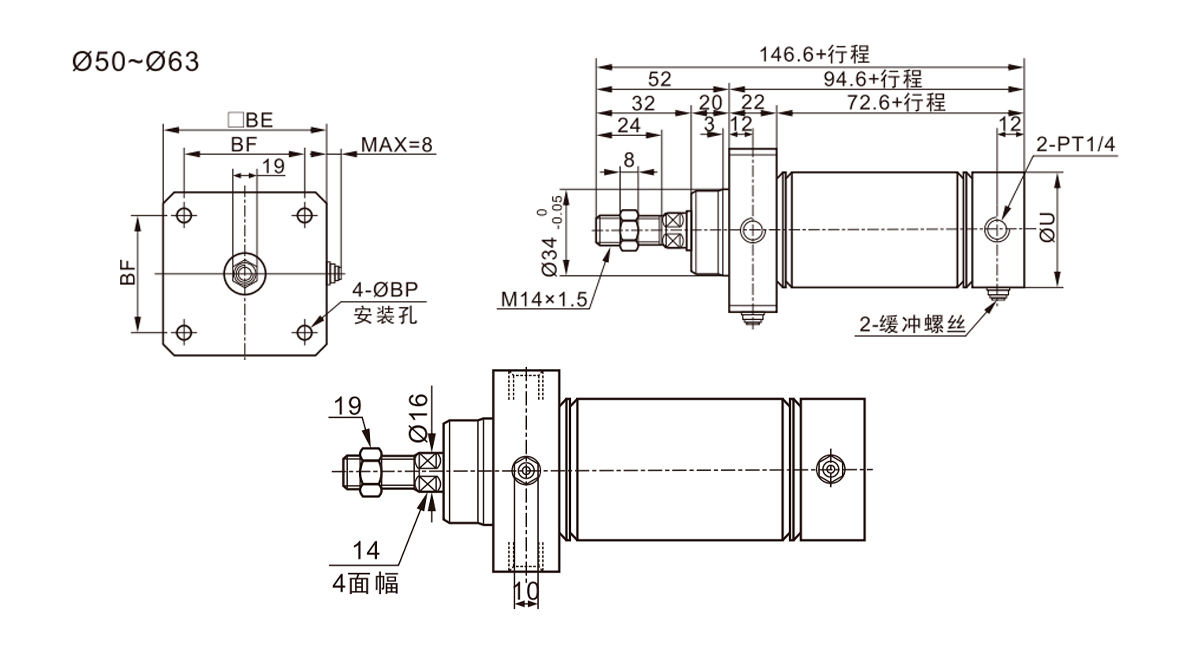

    Średnica wewnętrzna/symbol U BYĆ BF BP
    50 53 62 48 6.6
    63 67 74 58 9

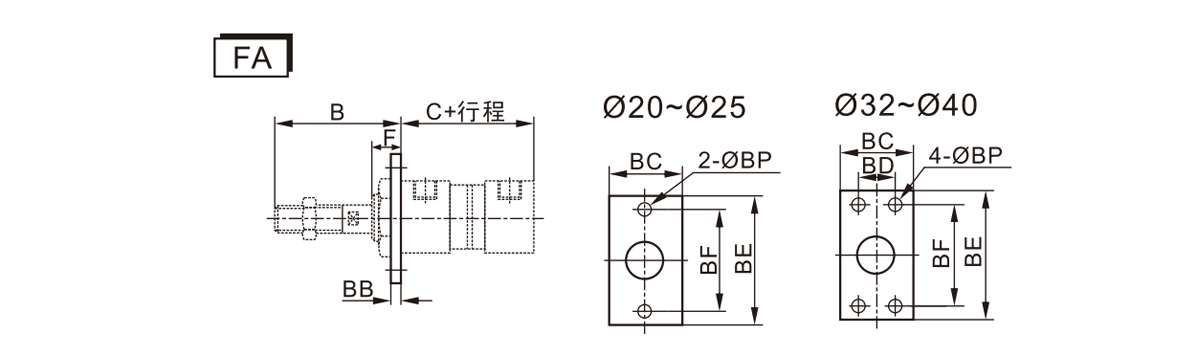

    Symbol B C (seria MA) C (seria MSA) BB p.n.e BD BYĆ BF BP F
    Otwór/skok 0~50 51 ~ 100 101 ~ 150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

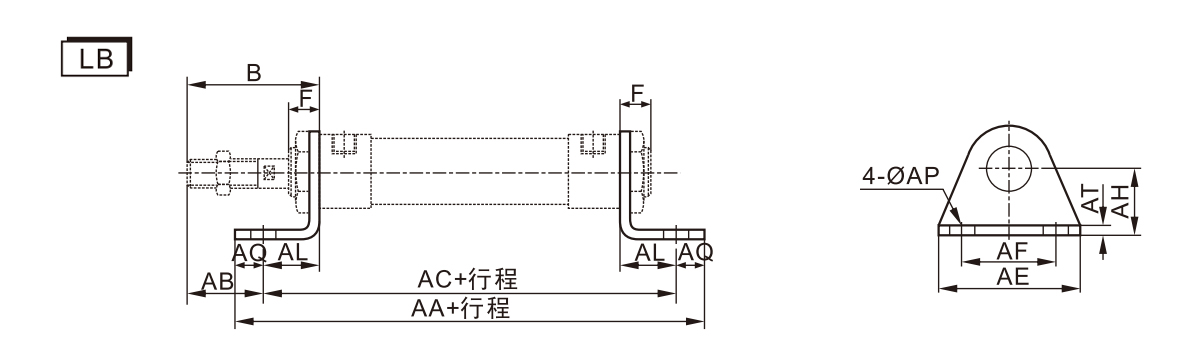

    Symbol B F AA (seria MA) AA (seria MSA) AB AC (seria MA) AC (seria MSA) AE AF AL AQ AP W Ach
    Otwór/skok 0~50 51 ~ 100 101 ~ 150 0~50 51 ~ 100 101 ~ 150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

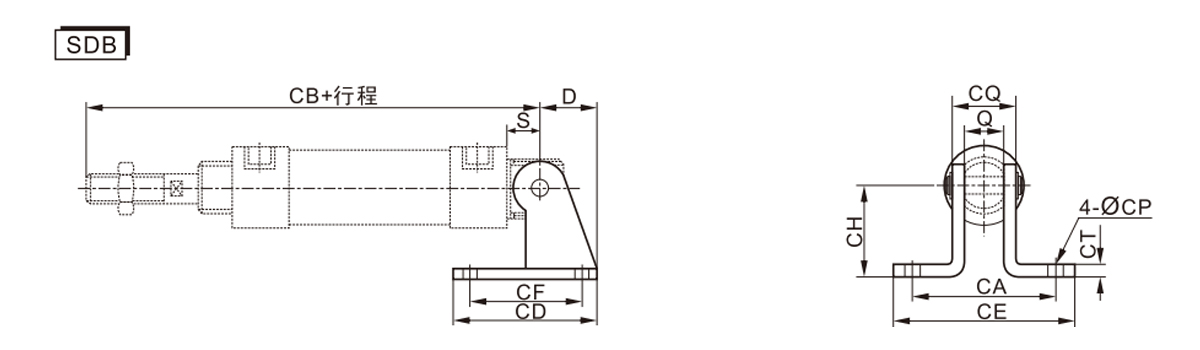

    Symbol D S Q Kalifornia CB (seria MA) CB (seria MSA) Płyta CD CE CF CH CT KP CQ
    Otwór/skok 0~50 51 ~ 100 101 ~ 150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
