Minicylinder ze stali nierdzewnej serii MI Dostawcy

Dom / Produkty / Cylinder pneumatyczny / Minicylinder / Minicylinder ze stali nierdzewnej serii MI

Minicylinder ze stali nierdzewnej serii MI Minicylinder ze stali nierdzewnej serii MI
  • Minicylinder ze stali nierdzewnej serii MI
  • Minicylinder ze stali nierdzewnej serii MI
Minicylinder

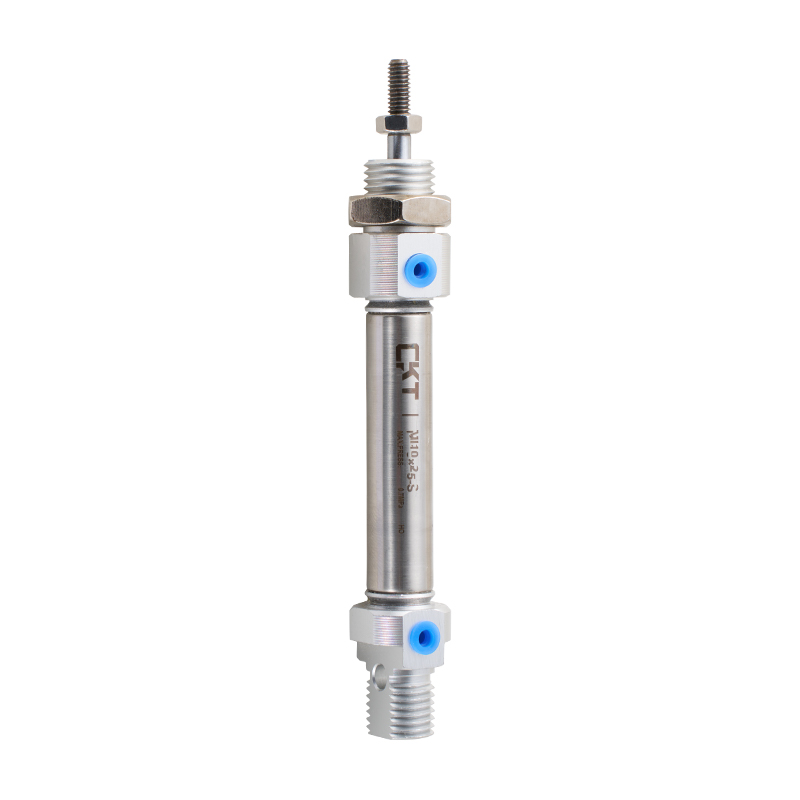

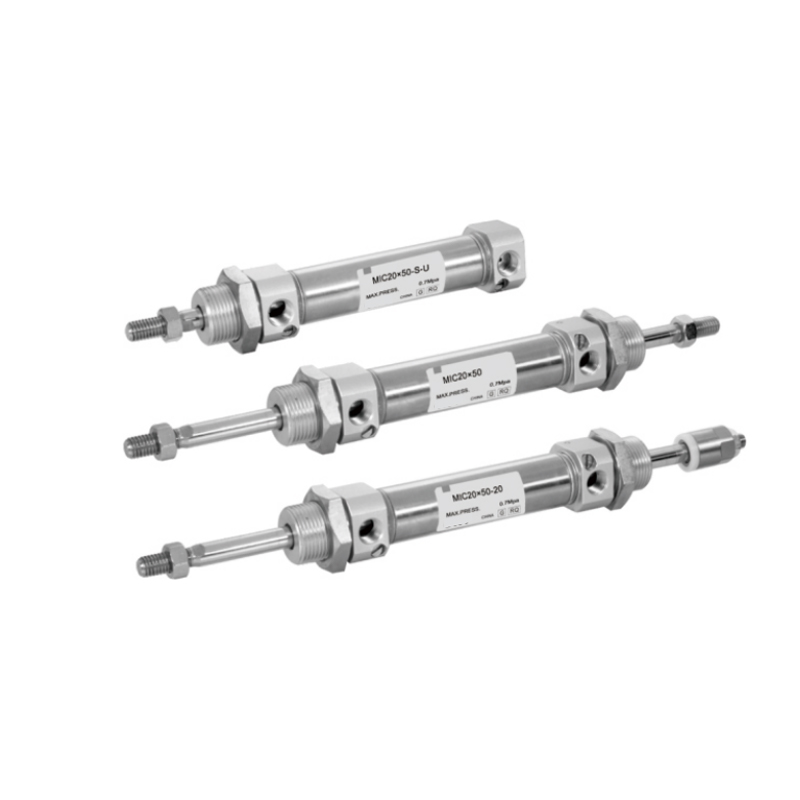

Minicylinder ze stali nierdzewnej serii MI

1. Przednia i tylna pokrywa są wyposażone w stałe podkładki antykolizyjne, które redukują uderzenie cylindra w tył;
2. Różne typy pokryw tylnych ułatwiają montaż butli;
3. Przednia i tylna pokrywa oraz korpus ze stali nierdzewnej mają nitowaną konstrukcję toczną, która jest niezawodna w połączeniu;
4. Korpus cylindra wykonany jest ze stali nierdzewnej, dzięki czemu cylinder może dostosować się do ogólnych, korozyjnych środowisk pracy;
5. Klienci mogą wybierać spośród butli o różnych specyfikacjach i akcesoriów do montażu butli.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Cylinder lekki o podwójnym działaniu, jednoprętowy, serii CG1
NASTĘPNY：Minicylinder ze stopu aluminium serii MAL
  • Średnica wewnętrzna (mm) 8 10 12 16 20 25 32 40
    Typ akcji Typ dwustronnego działania, typ wytłaczania jednostronnego działania, typ wprowadzania jednostronnego działania
    - Rodzaj amortyzacji o podwójnym działaniu
    Środek roboczy Powietrze
    Zakres ciśnienia roboczego Typ podwójnego działania 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Typ jednostronnego działania 0,2 ~ 1,0 MPa (28 ~ 145 psi)
    Gwarantowana odporność na ciśnienie 1,5 MPa (215 psi)
    Zakres temperatury roboczej °C -20 ~ 70
    Zakres prędkości roboczej Typ podwójnego działania: 30–800
    Typ jednostronnego działania: 50–800
    Zakres tolerancji podróży 0~150(0~1,0)     >150 14(0~1,0)

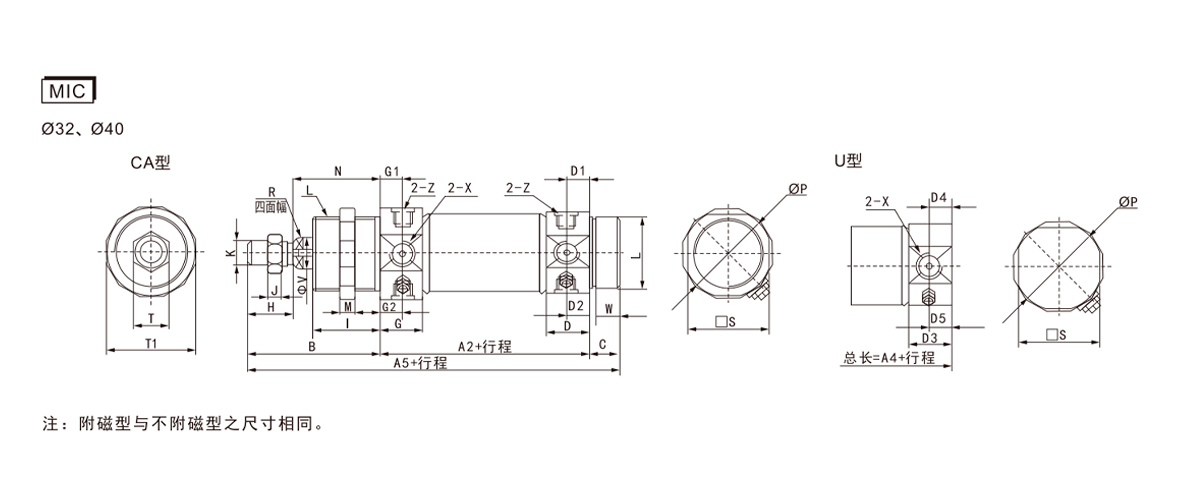

    Typ bufora Seria MIC: Regulowana amortyzacja;
    Inne serie: Podkładki antykolizyjne
    Średnica przejęcia M5×0,8 PT1/8 PT1/4

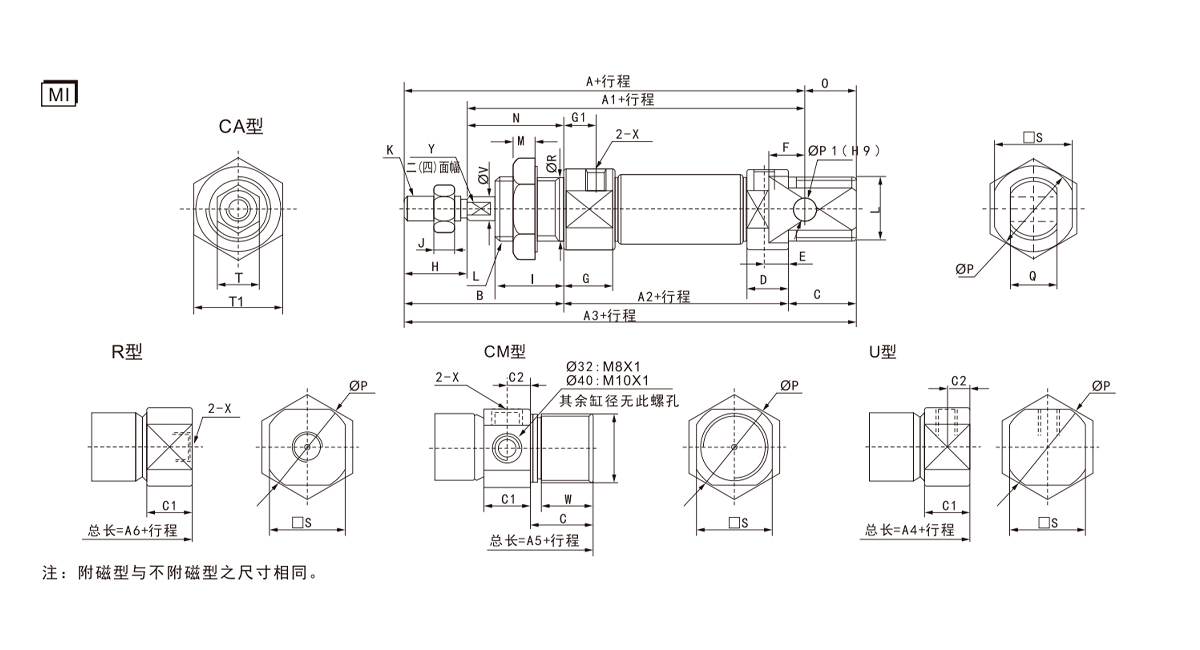

  • Średnica cylindra/symbol A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    Średnica cylindra/symbol J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    10 2.2 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    12 5 M6×1,0 M16×1,5 6 22 14 20 6 12 16 18 10 22 M5×0,8 6 - 5
    16 5 M6×1,0 M16×1,5 6 22 13 22 6 12 16 20 10 22 M5×0,8 6 13.5 5
    20 6 M8×1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10×1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10×1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12×1,25 M38×1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

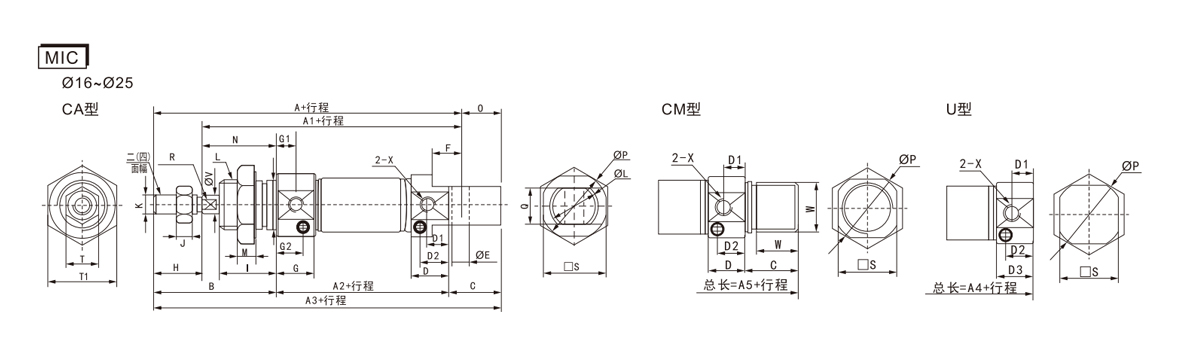

    Średnica cylindra/symbol A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    Średnica cylindra/symbol H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6×1,0 M16×1,5 6 22 13 22 12 5 20 10 22 6 13.5 M5×0,8
    20 20 20 6 M8×1,25 M22×1,5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10×1,25 M22×1,5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

    Średnica cylindra/symbol A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10×1,25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12×1,25

    Średnica cylindra/symbol L M N P S T T1 V W X
    32 M30×1,5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38×1,5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

    Symbol A A1 A2 A3 A4
    Średnica cylindra/skok 0~50 51 ~ 100 101 ~ 150 0~50 51 ~ 100 101 ~ 150 0~50 51 ~ 100 101 ~ 150 0~50 51 ~ 100 101 ~ 150 0~50 51 ~ 100 101 ~ 150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    Symbol A5 A6 B C C1 C2 D E F G G1 H I J
    Średnica cylindra/skok 0~50 51 ~ 100 101 ~ 150 0~50 51 ~ 100 101 ~ 150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    Średnica cylindra/symbol K L M N O P P1 Q R S T T1 X V W Y
    8 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 -
    10 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    12 M6×1,0 M16×1,5 6 22 14 20 6 12 16 18 10 22 M5×0,8 6 - 5
    16 M6×1,0 M16×1,5 6 22 13 20 6 12 16 20 10 22 M5×0,8 6 13.5 5
    20 M8×1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10×1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10×1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10×1,25 M38×1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

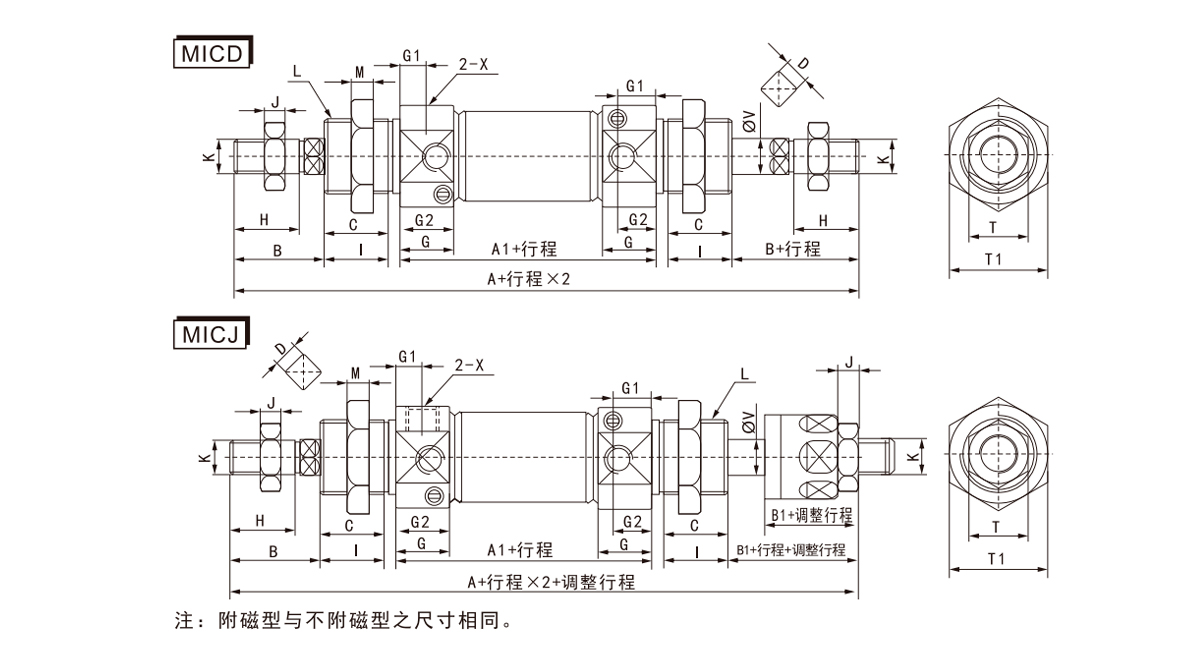

    Średnica cylindra/symbol A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0,7 M12×1,25 6 7 17 4 M5×0,8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0,7 M12×1,25 6 7 17 4 M5×0,8
    12 128 52 128 21 21 14.5 5 (dwustronny) 12.5 8 14 17 5 M6×1,0 M16×1,5 6 10 22 6 M5×0,8
    16 134 58 134 21 21 13.5 5 (dwustronny) 12.5 8 14.5 17 5 M6×1,0 M16×1,5 6 10 22 6 M5×0,8
    20 150 62 151 24 25 16.5 6 (dwustronny) 14.5 7.5 18 20 6 M8×1,25 M22×1,5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8 (czterostronny) 16 8 20.5 22 6 M10×1,25 M22×1,5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10 (czterostronny) 16.5 9 17.5 30 6 M10×1,25 M30×1,5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14 (czterostronny) 22 12 21 35 7 M10×1,25 M38×1,5 8 17 46 16 PT1/4

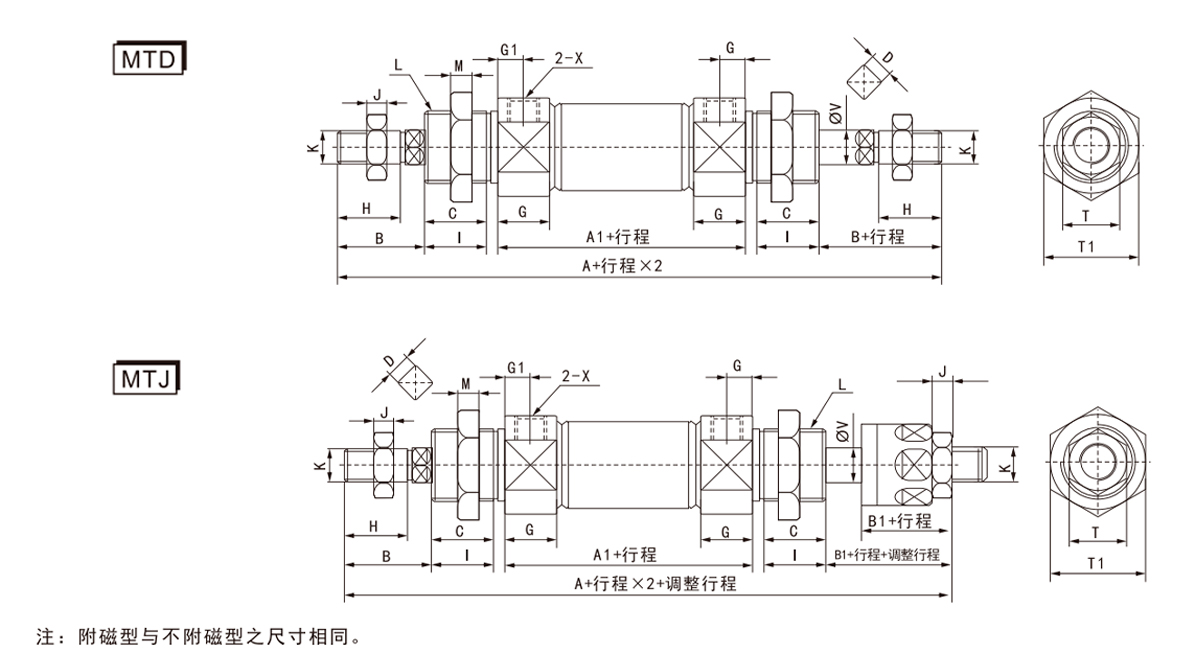

    Symbol/Średnica cylindra 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (dwustronny) 6 (dwustronny) 8 (czterostronny) 10 (czterostronny) 14 (czterostronny)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8×1,25 M10×1,25 M10×1,25 M12×1,25
    L M16×1,5 M22×1,5 M22×1,5 M30×1,5 M38×1,5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5×0,8 PT1/8 PT1/8 PT1/8 PT1/8

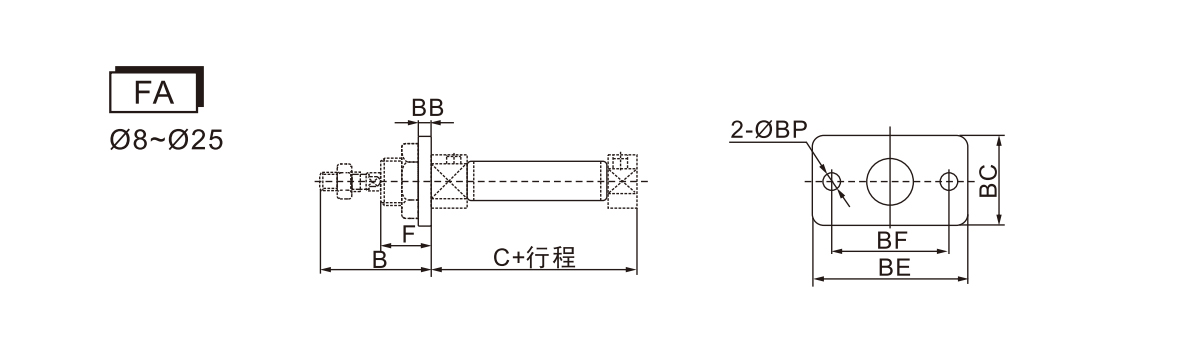

    Symbol/Średnica cylindra 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    p.n.e 22 22 30 30 40 40
    BYĆ 40 40 52 52 66 66
    BF 30 30 40 40 50 50
    BP 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

    Symbol/Średnica cylindra 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

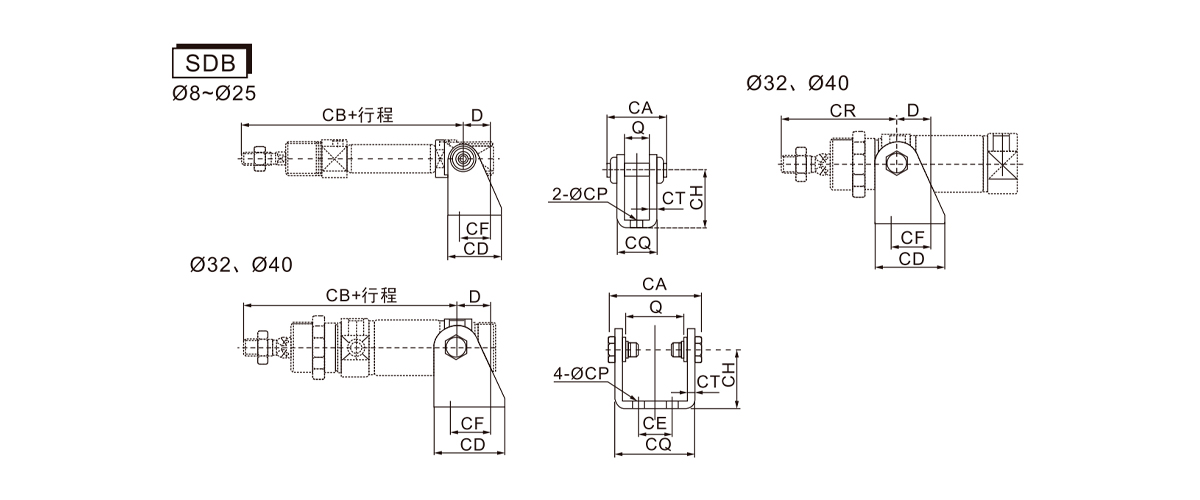

    Symbol/Średnica cylindra 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    Kalifornia 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    Płyta CD 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    KP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    CT 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

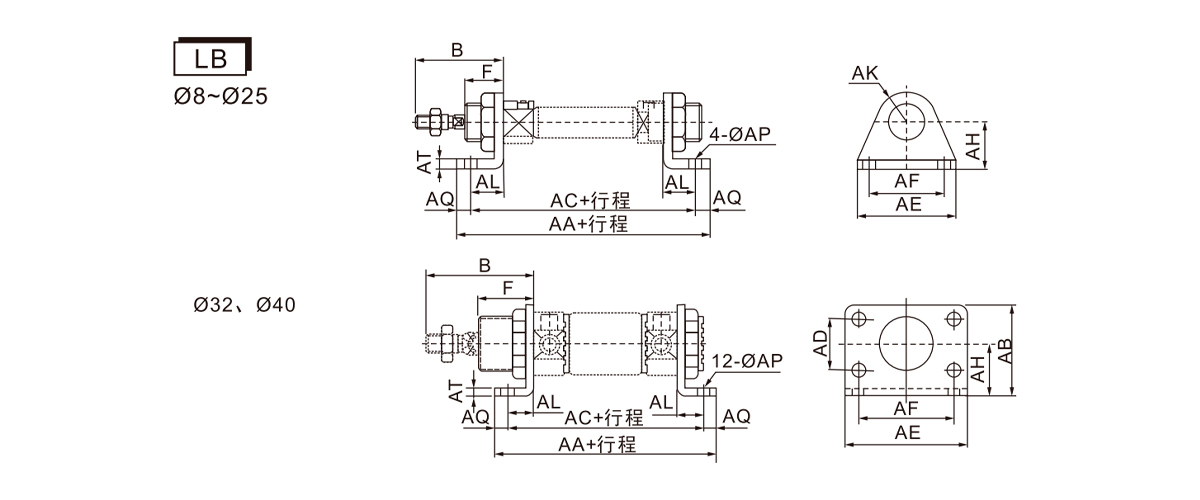

    Symbol/Średnica cylindra 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    AC 68 68 78 84 96 99 96 129
    reklama - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    Ach 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    AL 11 11 14 14 17 17 14 20
    AP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    AQ 5 5 6 6 8 8 7 10
    W 3 3 4 4 5 5 4 5
