Reduktor ciśnienia serii AR
  • Reduktor ciśnienia serii AR
Modułowy F.R.L. Jednostki serii AC

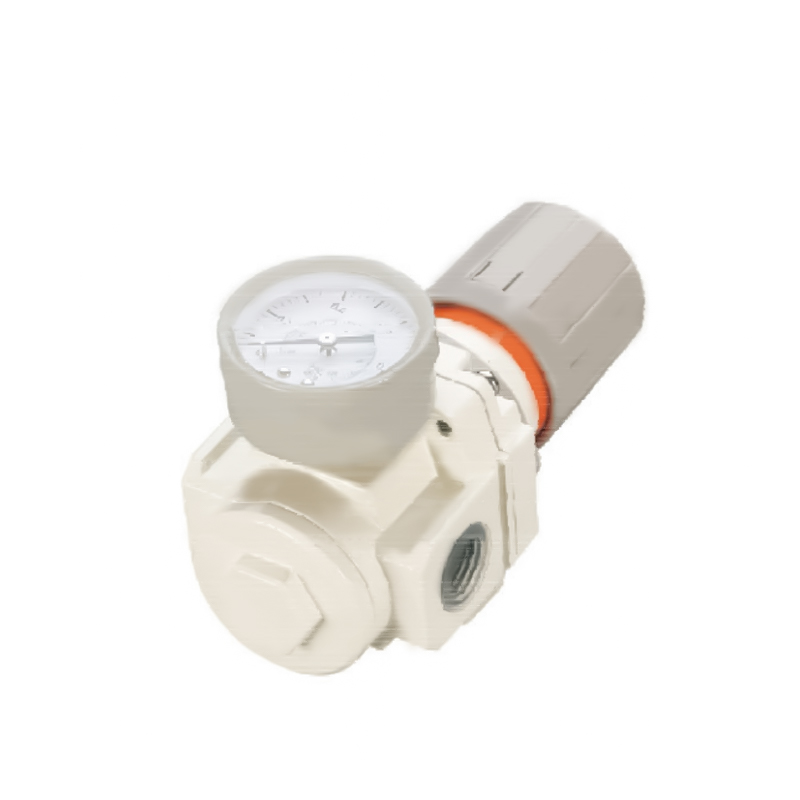

Reduktor ciśnienia serii AR

Regulator ciśnienia serii AR jest elementem systemu zarządzania ciśnieniem w dziedzinie kontroli płynów przemysłowych. Osiąga precyzyjną kontrolę średniego ciśnienia poprzez dynamiczny mechanizm równoważący i jest odpowiedni do stabilnych wymagań ciśnieniowych w różnych złożonych warunkach pracy. Jego konstrukcja łączy w sobie zasady redundancji strukturalnej i optymalizacji dynamiki płynów, aby zapewnić stałą wydajność ciśnienia w układzie.

Podstawowe funkcje

1. Pełna zdolność adaptacji ciśnienia

- Wbudowany wielostopniowy mechanizm kompensacji ciśnienia, kompensacja wahań przepływu i zakłóceń ciśnienia przed zaworem poprzez adaptacyjny system sprzężenia zwrotnego rdzenia zaworu, ustala domenę ciśnienia w stanie ustalonym i chroni urządzenia końcowe przed nagłymi skokami ciśnienia.

2. Architektura przyjazna integracji systemu

- Przyjmując modułową topologię interfejsu, obsługuje osiową/promieniową wielowymiarową konfigurację rurociągów, jest kompatybilny ze standardowymi kołnierzami przemysłowymi i systemami szybkozłączy oraz znacznie zmniejsza złożoność wdrażania i koszty rekonstrukcji rurociągu.

3. Skalowalne pokrycie gradientu ciśnienia

- Zapewnia szereg matryc produktów dla różnych poziomów ciśnienia, obejmujących precyzyjne dostrojenie niskiego ciśnienia do scenariuszy tłumienia wysokiego ciśnienia i wspiera użytkowników w elastycznym dopasowywaniu rozwiązań korpusów zaworów dla odpowiednich zakresów ciśnień zgodnie z progami ciśnienia systemu.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Smarownica serii AL
NASTĘPNY：Filtry powietrza serii AF
  • Dowód ciśnienia 1.5Mpa{15.3kgf/cm²}
    Maksymalne ciśnienie robocze 1.0Mpa{10.2kgf/cm²}
    Temperatura otoczenia i płynu 5 ~ 60 ℃
    Ustaw zakres ciśnienia C-AR1000: 0,05 ~ 0,7 MPa (0,51 ~ 7,1 kgf/cm²)
    C-AR2000~5000:0,05~0,85Mpa (0,51~8,7kgf/cm²)
    Uwaga: C-AR2000 ~ 5000 ma również zakres ciśnienia: 0,02 ~ 0,2 MPa (Kgf/m²)

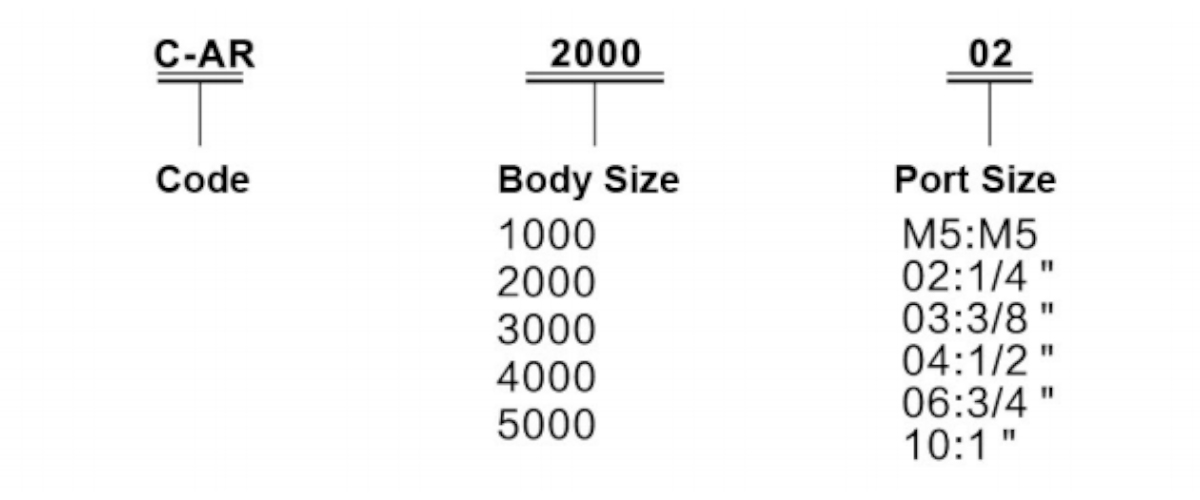

    Modelka Specyfikacja
    Przepływ znamionowy (l/min) Rozmiar portu Rc(PT) Rozmiar manometru Rc(PT) Waga (kg)
    C-AR1000-M5 100 M5×8 1/16 0.08
    C-AR2000-02 550 1/4 1/8 0.27
    C-AR3000-02 2500 1/4 1/8 0.41
    C-AR3000-03 2500 3/8 1/8 0.41
    C-AR4000-03 6000 3/8 1/4 0.84
    C-AR4000-04 6000 1/2 1/4 0.84
    C-AR4000-06 6000 3/4 1/4 0.94
    C-AR5000-06 8000 3/4 1/4 1.19
    C-AR5000-10 8000 1 1/4 1.19
    Uwaga: Zasilanie ciśnieniowe 0,7 Mpa (7,1 kgf/cm²), drugie ciśnienie nastawy wynosi 0,5 Mpa (5,1 kgf/cm²)

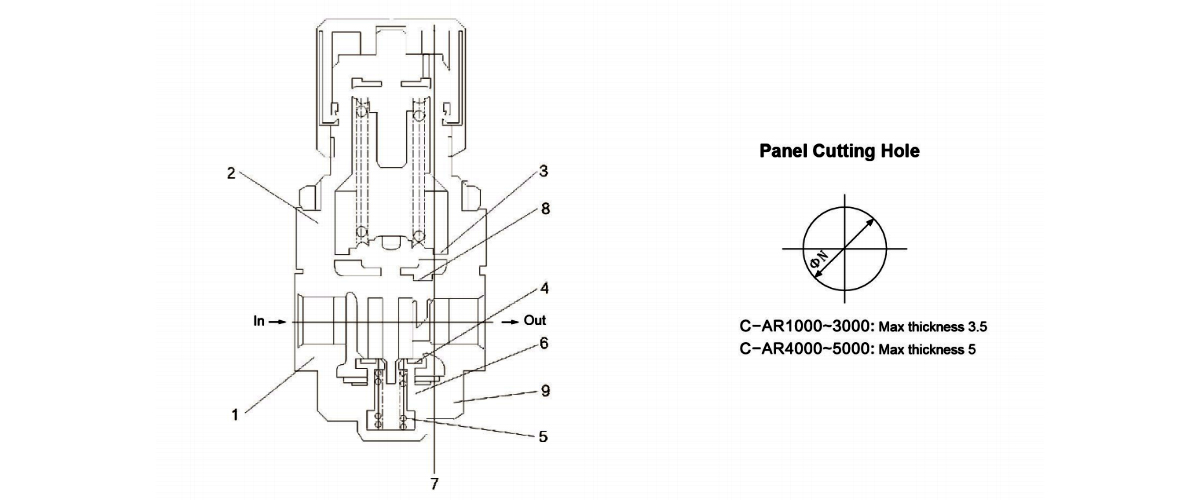

  • Główne komponenty
    Przedmiot Imię Materiał Uwaga
    C-AR1000~2000 C-AR3000 C-AR4000～C-AR5000
    1 Ciało Odlew cynkowy Odlew aluminiowy Odlew aluminiowy Biały
    2 Maska Metaldehyd Odlew aluminiowy Czarny

    Komponenty
    Przedmiot Imię Materiał Nr części
    C-AR1000 C-AR2000 C-AR3000 C-AR4000 C-AR4000-06 C-AR5000
    3 Zespół membrany NBR - - - - - -
    4 Zespół zaworu Mosiądz NBR - - - - - -
    5 Sprężyna zaworu Stal nierdzewna - - - - - -
    6 O-ring NBR - - - - - -
    7 Pierścień Min Pringa NBR - - - - - -
    8 O-ring NBR - - - - - -
    9 O-ring NBR - - - - - -
    10 Regulacja sprężyny - - - - - - -
    11 Zawór wydechowy - - - - - - -

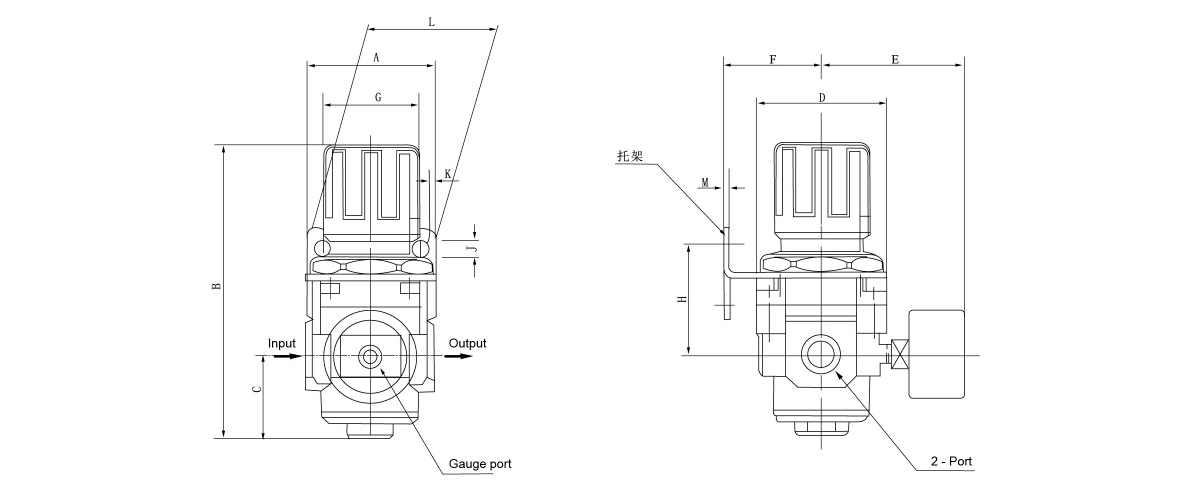

    Modelka A B C D E F G H J K L M N
    C-AR1000 M5×0,8 30 61.5 11 25 26 25 28 30 4.5 6.5 40 2.0 20.5
    C-AR2000 1/4 40 95 17 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5
    C-AR3000 1/4 ·3/8 53 127.5 35 53 60.8 41 41 46 6.5 8.0 53 2.3 42.5
    C-AR4000 3/8 · 1/2 70 149.5 37.5 70 65.5 50 50 54 8.5 10.5 70 2.3 52.5
    C-AR4000-06 3/4 75 154.5 40.5 70 69.5 50 50 56 8.5 10.5 70 2.3 52.5
    C-AR5000 3/4 ·1 90 168 48 90 75.5 70 70 65.8 11 13 90 3.2 52.5
