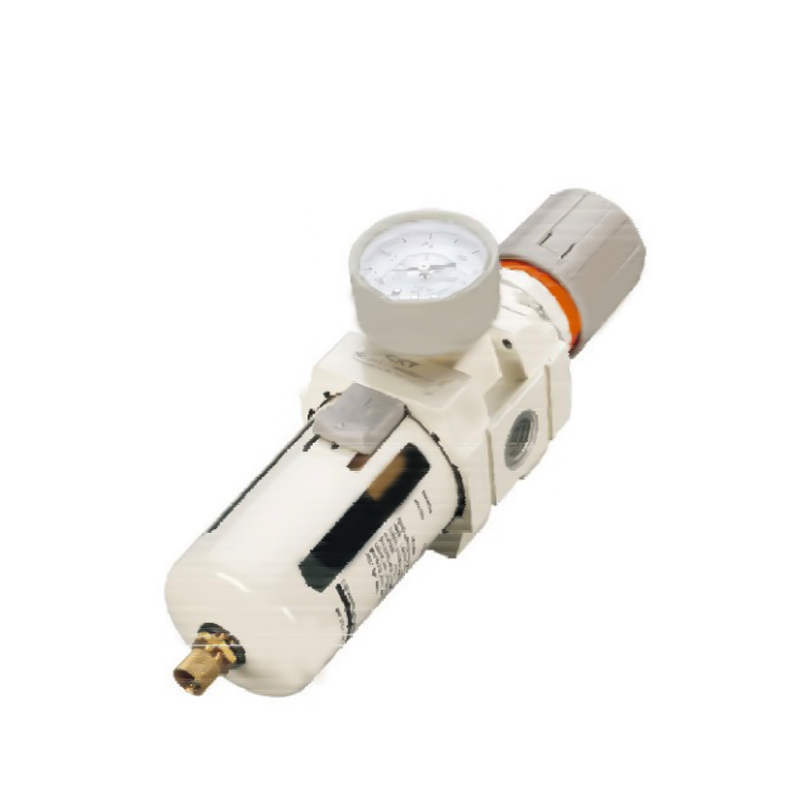

Reduktor ciśnienia z filtrem serii AW
  • Reduktor ciśnienia z filtrem serii AW
Modułowy F.R.L. Jednostki serii AC

Reduktor ciśnienia z filtrem serii AW

Regulator ciśnienia z filtrem serii AW jest kluczowym elementem przetwarzającym źródło powietrza w przemysłowych układach pneumatycznych. Integruje funkcje filtrowania i regulacji ciśnienia, aby zapewnić czyste i stabilne pod ciśnieniem sprężone powietrze dla siłowników, zapewniając niezawodność i długoletnią pracę systemu.

1. Wielostopniowa zdolność przechwytywania zanieczyszczeń

Wbudowana struktura filtracyjna o wysokiej wydajności może głęboko oddzielać cząstki stałe i pozostałości cieczy w źródle powietrza, zmniejszając ryzyko zanieczyszczenia rurociągu.


2. Dynamiczna kontrola równowagi ciśnienia

Mechanizm regulacji ciśnienia charakteryzuje się niską histerezą, a zakres wahań ciśnienia wyjściowego jest wąski, co skutecznie tłumi dryft ciśnienia powodowany zmianami obciążenia.


3. Modułowy interfejs montażowy

Zastosowano standardową konstrukcję szybkozłącza, która jest kompatybilna z głównymi kolektorami gazu i układami rurociągów, co znacznie skraca cykl instalacji na miejscu.


4. Pokrycie specyfikacji pełnego scenariusza

Zapewnia poziomy przepływu serii 2000/3000/4000/5000 w celu dostosowania do warunków pracy obwodów pneumatycznych o różnych rozmiarach.


5. Uniwersalna adaptacja rurociągów

Obsługuje konfiguracje rur o średnicy poprzecznej od 1/8” do 1”, co pozwala na szybkie i zgodne wdrożenie z istniejącymi sieciami dostaw gazu.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Kombinacja filtrów serii AC (dwuczęściowa)
NASTĘPNY：Smarownica serii AL
  • Dowód ciśnienia 1.5Mpa{15.3kgf/cm²}
    Maksymalne ciśnienie robocze 1.0Mpa{10.2kgf/cm²}
    Temperatura otoczenia i płynu 5 ~ 60 ℃
    Przysłona filtra siatkowego 5μm
    Materiał miski Poliwęglan
    Strażnik miski C-AW1000~2000 (bez)       C-AW3000~5000 (z)
    Ustaw zakres ciśnienia C-AW1000: 0,05 ~ 0,7 MPa (0,51 ~ 7,1 kgf/cm²)
    C-AW2000~5000:0,05~0,85Mpa (0,51~8,7kgf/cm²)
    Uwaga: 2,10,20,40,70,100 μm opcjonalnie

    Modelka Specyfikacja
    Przepływ znamionowy Rozmiar portu
    RC(PT)     		Zmierz rozmiar portu
    RC(PT)     		Waga
    (Kgf)
    Ręczny spust Automatyczny spust
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Uwaga: 1. Standardowy spust automatyczny jest normalnie otwarty (N.O.). Seria C-AW3000~4000 oferuje również opcję normalnie zamkniętą (N.C.). Minimalne ciśnienie robocze wynosi: normalnie otwarty – 0,1 MPa (1 kgf/cm²), normalnie zamknięty – 0,15 MPa (1,5 kgf/cm²).
    2. Pod ciśnieniem zasilania 0,7 MPa (7,1 kgf/cm²).

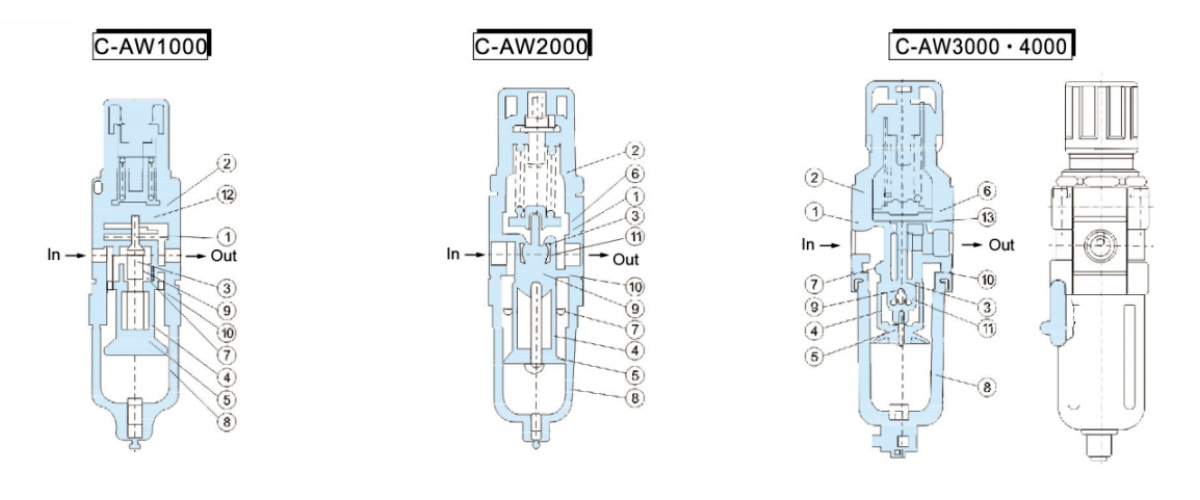

  • Główne komponenty
    Przedmiot Imię Materiał Uwaga
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Ciało Odlew cynkowy Odlew aluminiowy Odlew aluminiowy Biały
    2 Maska Metaldehyd Odlew aluminiowy Czarny

    Komponenty
    Przedmiot Imię Materiał Nr części
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Zespół zaworu Mosiądz NBR - - - - -
    4 Element filtrujący Żywica - - - - -
    5 Przegroda ABS - - - - -
    6 Zespół membrany NBR - - - - -
    7 Płyta odchylająca ABS - - - - -
    8 Montaż miski Poliwęglan - - - - -
    9 Sprężyna zaworu Stal nierdzewna - - - - -
    10 Ciało O-ring NBR - - - - -
    11 O-ring zaworu NBR - - - - -
    12 MÓJ pierścionek NBR - - - - -
    13 O-ring NBR - - - - -

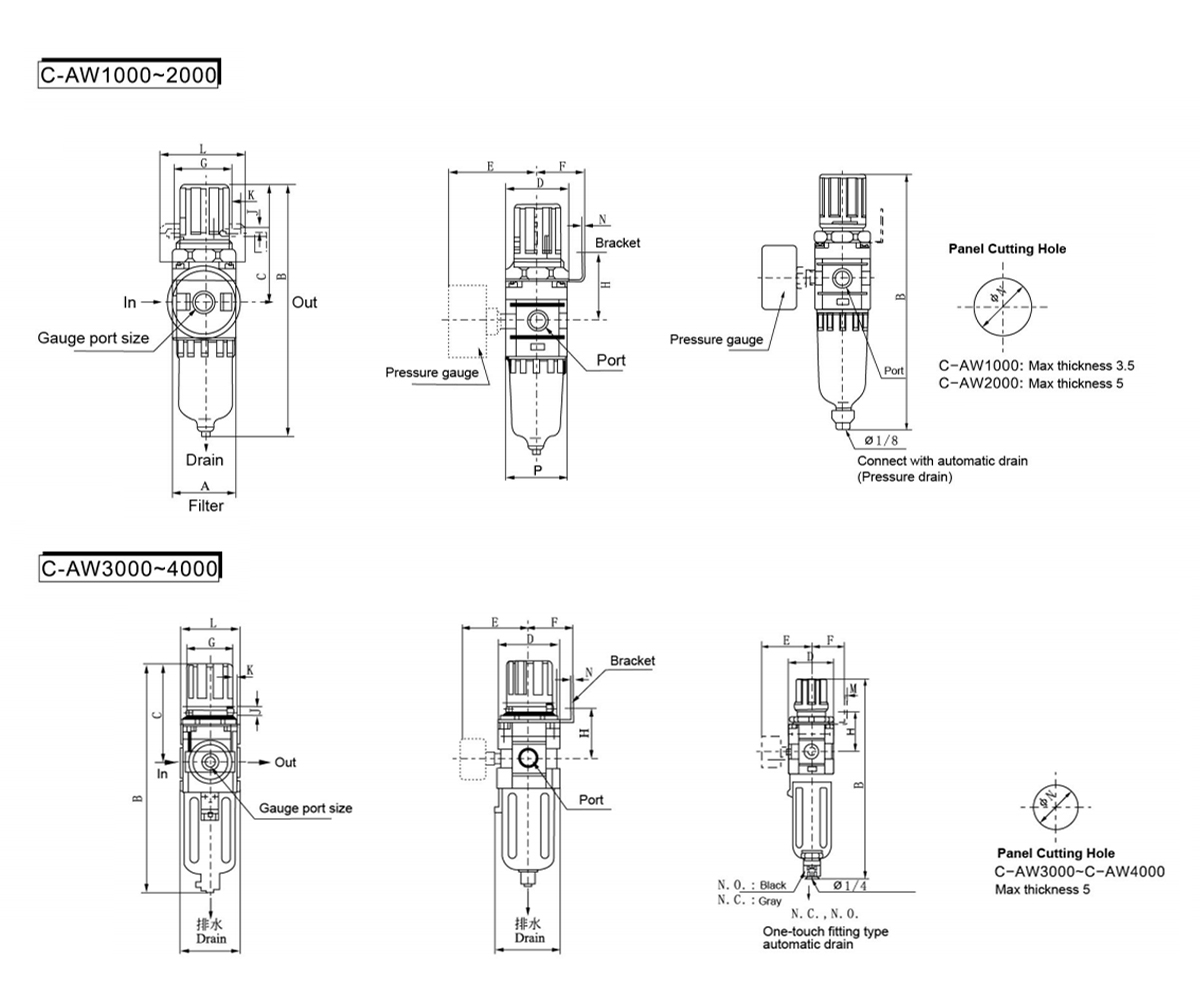

    Modelka Portu
    Rozmiar     		A B C D E F G H J K L M N P Połącz się z
    Automatyczny spust
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
