Podwójny cylinder serii TDA/TN (Ř10~Ř32)
  • Podwójny cylinder serii TDA/TN (Ř10~Ř32)
Cylinder wieloosiowy

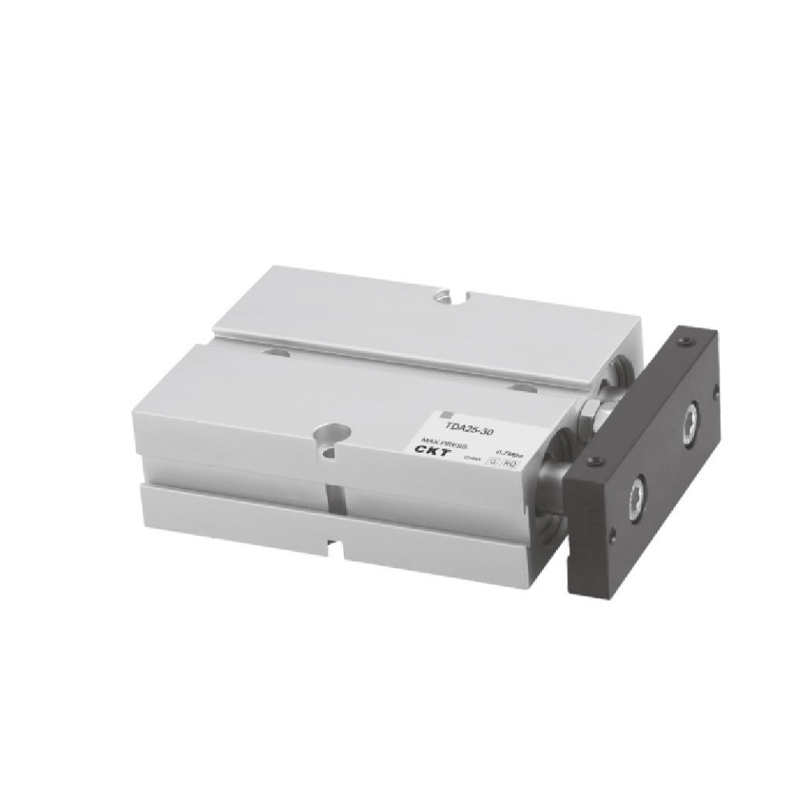

Podwójny cylinder serii TDA/TN (Ř10~Ř32)

1. Wbudowany korpus jest zamocowany i zainstalowany, aby zaoszczędzić miejsce na instalację;
2. Ma pewne właściwości zapobiegające zginaniu i skręcaniu oraz może wytrzymać określone obciążenia boczne;
3. Z trzech stron płyty mocującej znajdują się otwory montażowe, ułatwiające załadunek w wielu pozycjach;
4. Podkładka antykolizyjna z przodu korpusu może regulować skok cylindra i łagodzić uderzenia;
5. Standardowa konfiguracja tej serii cylindrów jest typu magnetycznego i nie ma opcji bez typu magnetycznego.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Podwójny cylinder serii CXS (typ podstawowy)
NASTĘPNY：Brak następnego artykułu
  • Specyfikacja
    Rozmiar otworu (mm) 10 16 20 25 32
    Akcja Podwójne działanie
    Płyn Powietrze
    Zakres ciśnienia roboczego 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Dowód ciśnienia 1,5 MPa (215 psi)
    Temperatura pracy
    (℃)     		-20 ~ 70
    Zakres prędkości roboczej
    (mm/s)     		30 ~ 500
    Regulowany skok -10~0
    Tolerancja długości skoku 1.00
    Poduszka Zderzak
    Tolerancja nieobrotowa ±0,4° ±0,3°
    Rozmiar portu M5×0,8 PT1/8
    *Dokładność bez obrotu odnosi się do kąta, pod jakim płyta mocująca cylindra może się obracać, gdy cylinder jest całkowicie wsunięty;
    **Do połączeń rurowych dostępne są gwinty NPT i G.
    Również: seria C-TN w pełni magnetyczna.

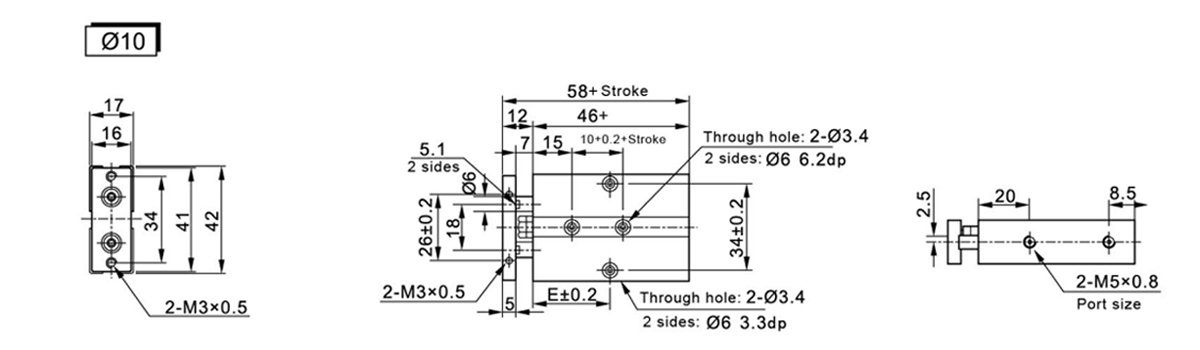

  • Symbol/skok 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

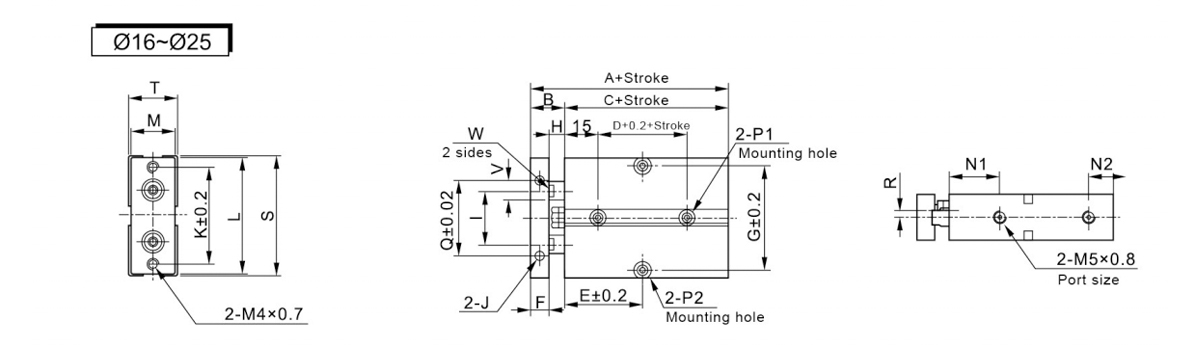

    Symbol/skok A B C D Skok≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Symbol/skok G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Głębokość5 47 53 20 22 11 Obie strony: 07,5 Głębokość 7,2 mm Otwór przelotowy Ø4,5 Obie strony: 08 Głębokość 4,5 mm Otwór przelotowy Ø4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Głębokość5 55 61 24 25 12 Obie strony: 07,5 Głębokość 7,2 mm Otwór przelotowy Ø4,5 Obie strony: 08 Głębokość 4,5 mm Otwór przelotowy Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Głębokość5 66 72 29 27 12 Obie strony: 07,5 Głębokość 7,2 mm Otwór przelotowy Ø4,5 Obie strony: 08 Głębokość 4,5 mm Otwór przelotowy Ø4,5 56 6 73 30 12 10.1

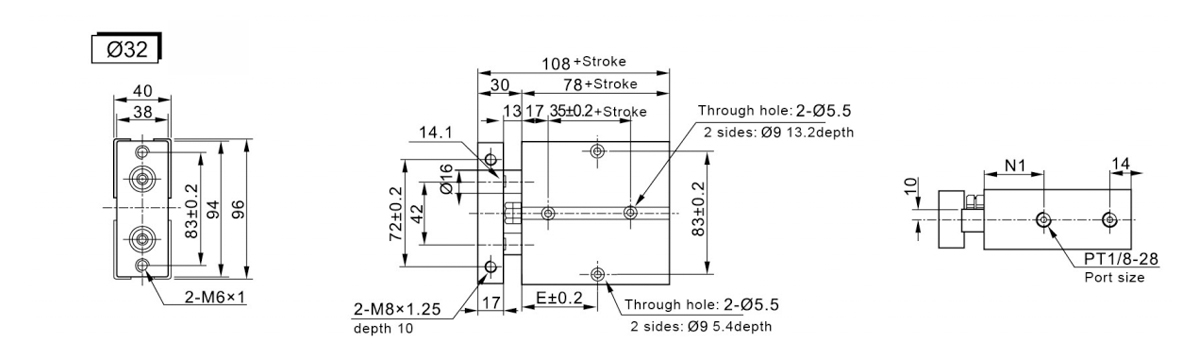

    Symbol/skok 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
