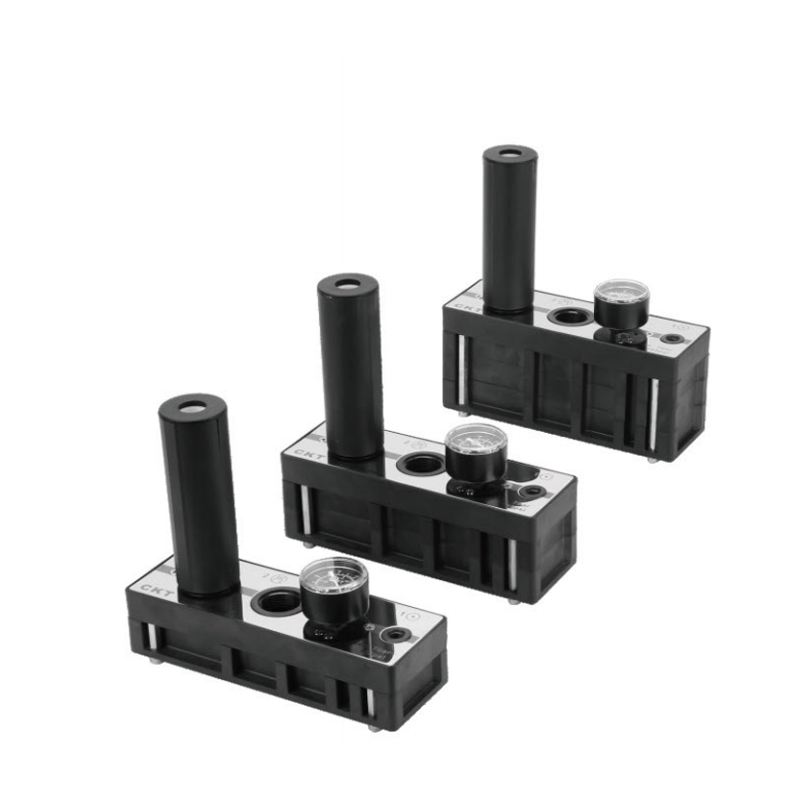

Wielostopniowy generator próżni serii C

Wielostopniowy generator próżniowy serii C to rodzaj urządzenia, które wykorzystuje sprężone powietrze do napędzania i wytwarzania podciśnienia poprzez specjalną konstrukcję kanału przepływowego. Jego podstawową zasadą jest lokalny efekt niskiego ciśnienia powodowany przez przepływ powietrza o dużej prędkości, co jest szczególnie przydatne w scenariuszach automatyki przemysłowej, które wymagają wydajnego i kompaktowego źródła podciśnienia i nie wymagają tradycyjnej pompy próżniowej.

Hierarchiczna architektura konwersji energii:

W odróżnieniu od generatorów jednostopniowych, w tej serii zastosowano wielostopniową, precyzyjną konstrukcję kanału przepływowego. Sprężone powietrze rozpręża się i przyspiesza w każdej komorze jedna po drugiej, a dzięki superpozycji efektu progresywnego rozprężania gazu i efektu Venturiego uzyskuje się pełniejsze i gradientowe wykorzystanie energii przepływu powietrza, uzyskując w ten sposób większą wydajność ssania podciśnienia przy tych samych warunkach zasilania powietrzem.

Zoptymalizowana geometria i charakterystyka pola przepływu:

Wewnętrzny kanał przepływowy został specjalnie zoptymalizowany pod względem topologicznym, obejmujący dyszę zbieżną, komorę mieszania i stopniowo rozszerzającą się sekcję dyfuzyjną. Ta konfiguracja geometryczna może skutecznie kierować przepływem powietrza, tworząc strumień o dużej prędkości, maksymalizując siłę i stabilność tworzenia lokalnej strefy niskiego ciśnienia. Specyficzne kontury kluczowych części sprzyjają efektywnemu porywaniu i transportowi cząsteczek gazu.

Znacząca równowaga pomiędzy wydajnością i zużyciem gazu:

Podstawą jego wysokiej wydajności jest wielostopniowy mechanizm pozyskiwania energii. Dzięki rozłożeniu pojedynczego procesu rozprężania gazu na wiele etapów energetycznych stopień podciśnienia lub szybkość pompowania, jaką można wytworzyć na jednostkę zużycia sprężonego powietrza, ulega znacznej poprawie. To sprawia, że ​​całkowite zużycie gazu jest zwykle lepsze niż w przypadku konwencjonalnego generatora jednostopniowego przy osiąganiu tej samej wydajności próżniowej, co odzwierciedla lepszą ekonomikę działania.

Niezawodna moc wyjściowa w stanie ustalonym próżni:

Sama wielostopniowa struktura ma pewne działanie buforujące i regulujące. W obliczu niewielkich wahań obciążenia lub niewielkich zmian ciśnienia zasilania gazem, poziom próżni wyjściowej wykazuje większą wytrzymałość, zapewniając bardziej stabilną gwarancję podciśnienia dla automatycznego chwytania, adsorpcji i innych procesów.

Kompaktowa topologia i możliwość dostosowania obciążenia:

Pomimo złożonej struktury wewnętrznej, cały pakiet pozostaje kompaktowy i łatwy do zintegrowania z układami sprzętu o ograniczonej przestrzeni. Charakterystyka pompowania pozwala mu lepiej dostosować się do systemów obciążonych różnymi wskaźnikami wycieków lub wymagających szybkiego wytworzenia próżni, szczególnie w przypadku obróbki detali o porowatych i nieregularnych powierzchniach.
