Jednoprzyciskowe złącze obrotowe o niskim momencie obrotowym serii MQR Dostawcy

Dom / Produkty / Akcesoria pneumatyczne / Dopasowanie jednym dotknięciem / Jednoprzyciskowe złącze obrotowe o niskim momencie obrotowym serii MQR

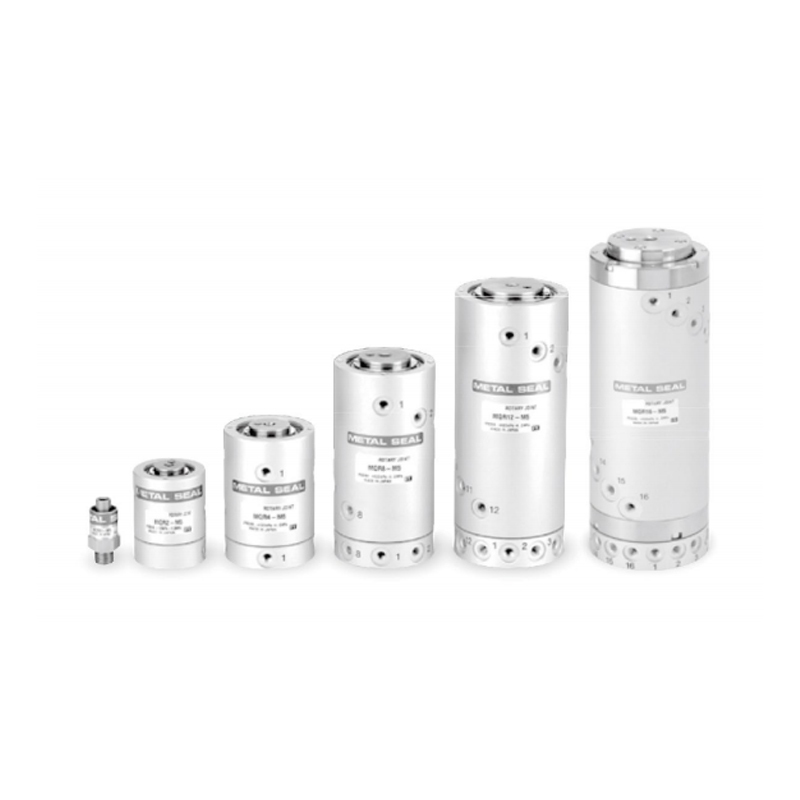

Jednoprzyciskowe złącze obrotowe o niskim momencie obrotowym serii MQR
  • Jednoprzyciskowe złącze obrotowe o niskim momencie obrotowym serii MQR
Dopasowanie jednym dotknięciem

Jednoprzyciskowe złącze obrotowe o niskim momencie obrotowym serii MQR

Metoda uszczelnienia metalowego.
Mechanizm obrotowy・Służy do dostarczania powietrza do obracających się i wahliwych części, takich jak ramiona robota.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Seria KS/KX Złącze jednoprzyciskowe
NASTĘPNY：Samouszczelniające złącze jednoprzyciskowe serii KC

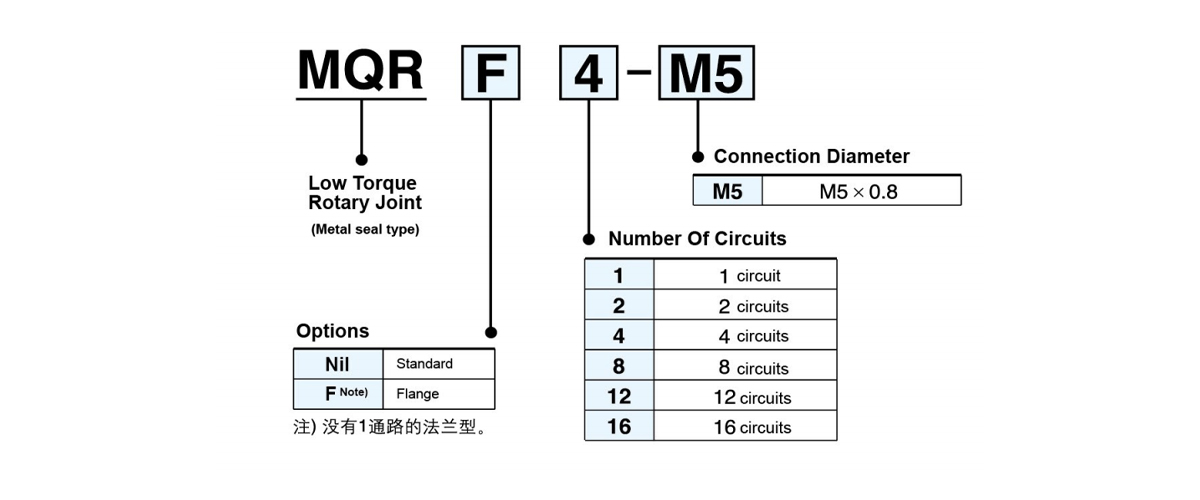

  • Modelka MQR1-M5 MQR2-M5 MQR4-M5 MQR8-M5 MQR12-M5 MQR16-M5
    Liczba obwodów (liczba portów) 1 obwód 2 obwody 4 obwody 8 obwodów 12 obwodów 16 obwodów
    Płyn Powietrze · Gaz obojętny
    Struktura pieczęci Metalowa uszczelka
    Struktura przewodnika Obsługiwane łożysko Obsługiwane łożysko at both ends
    Rozmiar portu Męski      R1/8 M5×0,8
    Żeńskie     M5×0,8
    Szybkość przepływu
    Charakterystyka     		C 0,50[dm3/(s·bar)]
    b 0.40
    Cv 0.17
    Smarowanie Nie jest wymagane
    Minimalne ciśnienie robocze -100 kPa
    Maksymalne ciśnienie robocze 1,0 MPa
    Uwaga 1)
    Otoczenie i działanie
    Płyn Temperature     		-10 ~ 80 ℃
    Uwaga)2
    Maksymalny moment obrotowy przy rozruchu     		0,003N ·m   lub   mniej 0,03N·m   lub   mniej 0,05 N·m   lub  mniej 0,10N·m   lub  mniej 0,20N·m lub mniej 0,50N·m lub mniej
    Uwaga 5)
    Dopuszczalny numer rotacji Uwaga     		3000 min⁻¹(obr./min) lub mniej Uwaga3) 2000 min⁻¹ (obr./min) lub mniej 1500 min⁻¹ (obr./min) lub mniej 900 min⁻¹ (obr./min) lub mniej 600 min⁻¹ (obr./min) lub mniej 200 min⁻¹ (obr./min) lub mniej
    Uwaga 4)
    Dopuszczalne obciążenie promieniowe
    (Dopuszczalna reakcja osi sprzężenia)     		1N lub mniej 15Ani mniej 30N lub mniej 40N lub mniej 50N lub mniej
    Dopuszczalne obciążenie osiowe
    Waga 0,025 kg 0,16 kg 0,39 kg 0,76 kg 1,26 kg 2,80 kg
    Uwaga 1) Temperatura 80 ℃ obejmuje wzrost temperatury podczas obrotu;
    Uwaga 2) Moment rozruchowy nie zmienia się wraz z ciśnieniem zasilania lub w przypadku nieużywania (pozostaje w granicach maksymalnego momentu obrotowego rozruchu),
    ale zmienia się wraz z liczbą rotacji;
    Uwaga 3) Jeśli używasz przy prędkości powyżej 600min-1(rpm), upewnij się, że obrót odbywa się w kierunku, w którym złącze jest zamocowane;

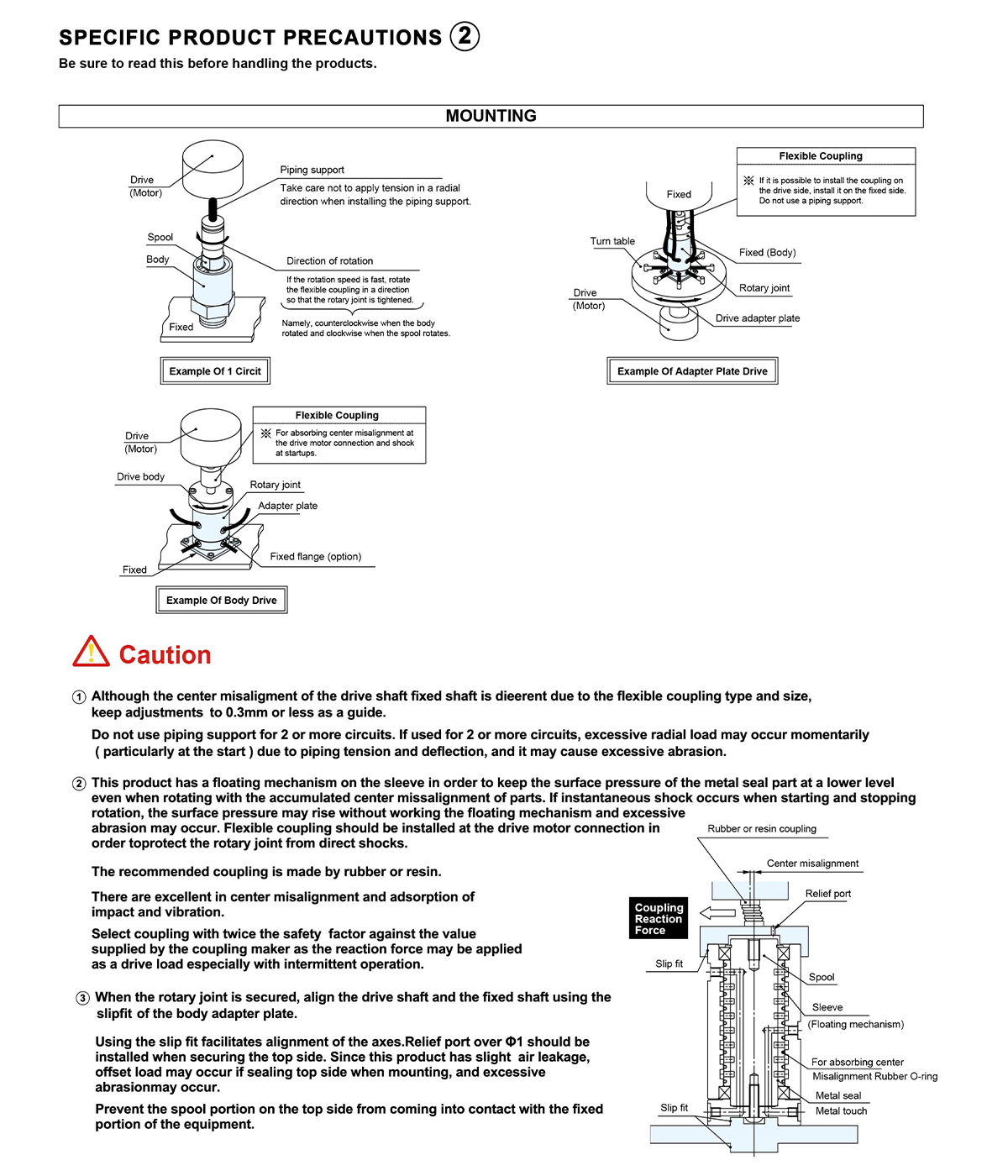

    Uwaga 4) Zalecane są sprzęgła gumowo-żywiczne ze względu na ich doskonałą absorpcję niecentryczną, wstrząsów i wibracji;
    Uwaga 5)min-1, Liczba obrotów na 1 minutę.

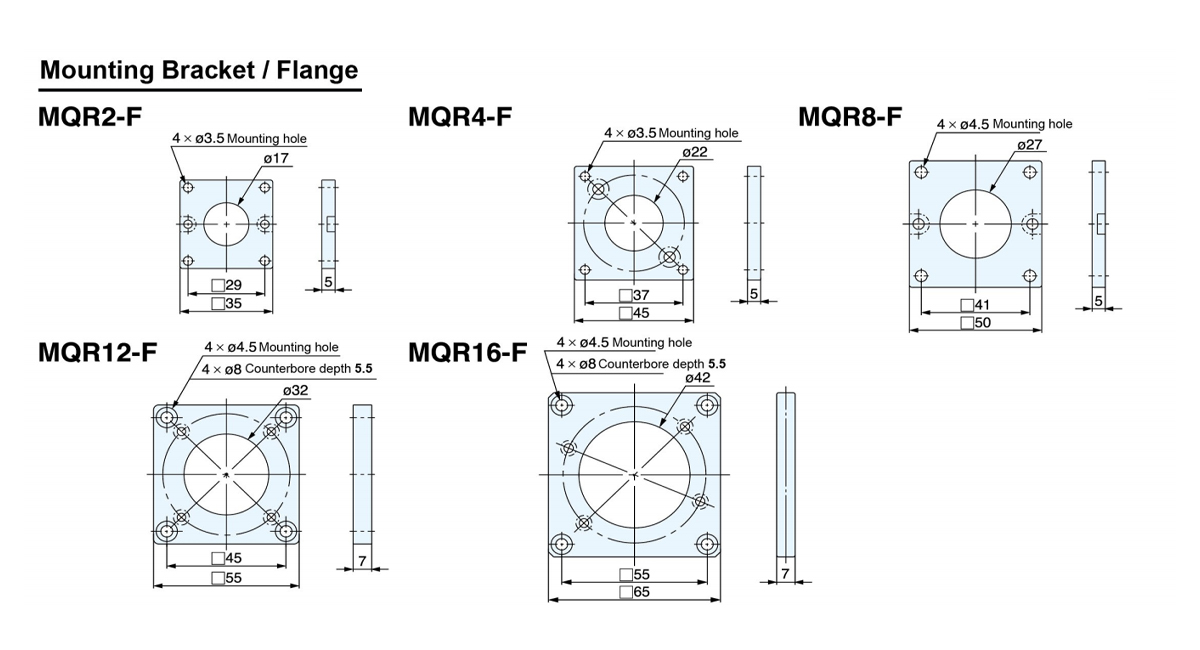

    Liczba obwodów Numer części kołnierza
    2 Obwody MQR2-F
    4 Obwody MQR4-F
    8 Obwody MQR8-F
    12 Obwodów MQR12-F
    16 Obwody MQR16-F

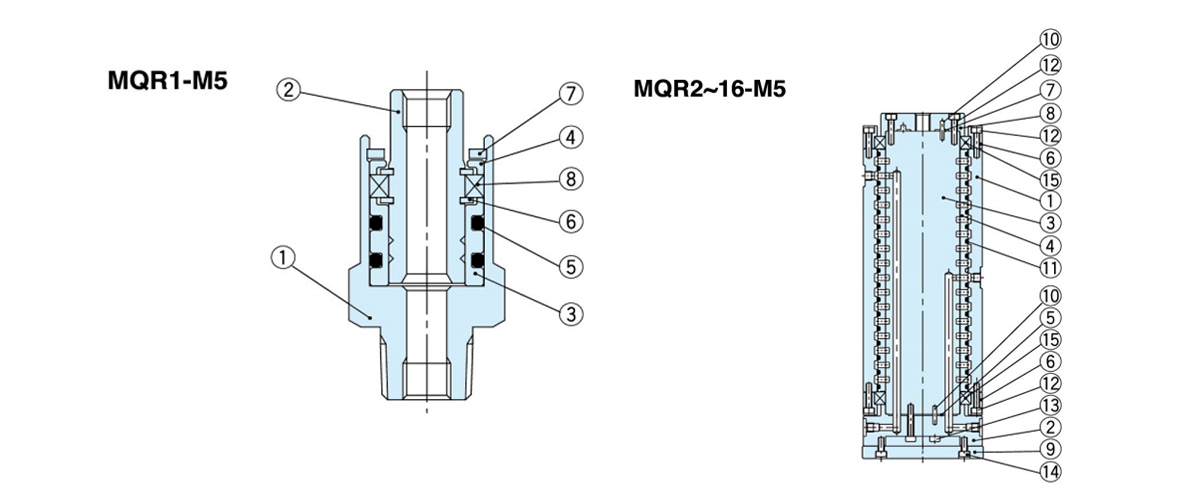

  • Komponent Części (obwód MQR1-M5,1)
    Przedmiot Imię Materiał Uwaga
    1 Ciało Stal nierdzewna
    2 Szpula Specjalna stal nierdzewna
    3 Rękaw Specjalna stal nierdzewna
    4 Talerz Aluminium
    5 O-ring H-NBR
    6 Pierścień ustalający Stal węglowa
    7 Pierścień ustalający Stal węglowa
    8 Łożysko promieniowe

    Części składowe (MQR2 do 16-M5, 2 do 16 obwodów)
    Przedmiot Imię Materiał Uwaga
    1 Ciało Aluminium alloy
    2 Płyta adaptera Aluminium alloy
    3 Szpula Specjalna stal nierdzewna
    4 Rękaw Specjalna stal nierdzewna
    5 Uszczelka H-NBR
    6 Uchwyt łożyska Stal nierdzewna Tylko 16 obwodów
    7 Uszczelka H-NBR Tylko 16 obwodów
    8 Talerz Aluminium alloy Tylko 16 obwodów
    9 Kołnierz Aluminium alloy
    10 Sworzeń równoległy Stal węglowa Z wyjątkiem 2 obwodów
    11 O-ring H-NBR
    12 Śruba Stal węglowa Tylko 16 obwodów
    13 Śruba Stal węglowa
    14 Śruba Stal węglowa
    15 Łożysko promieniowe -
