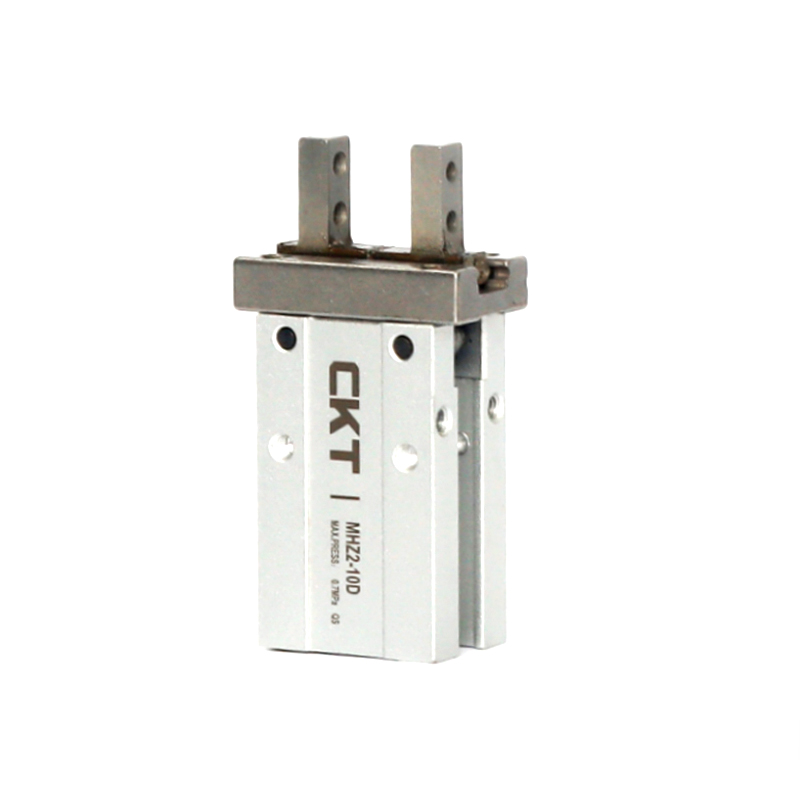

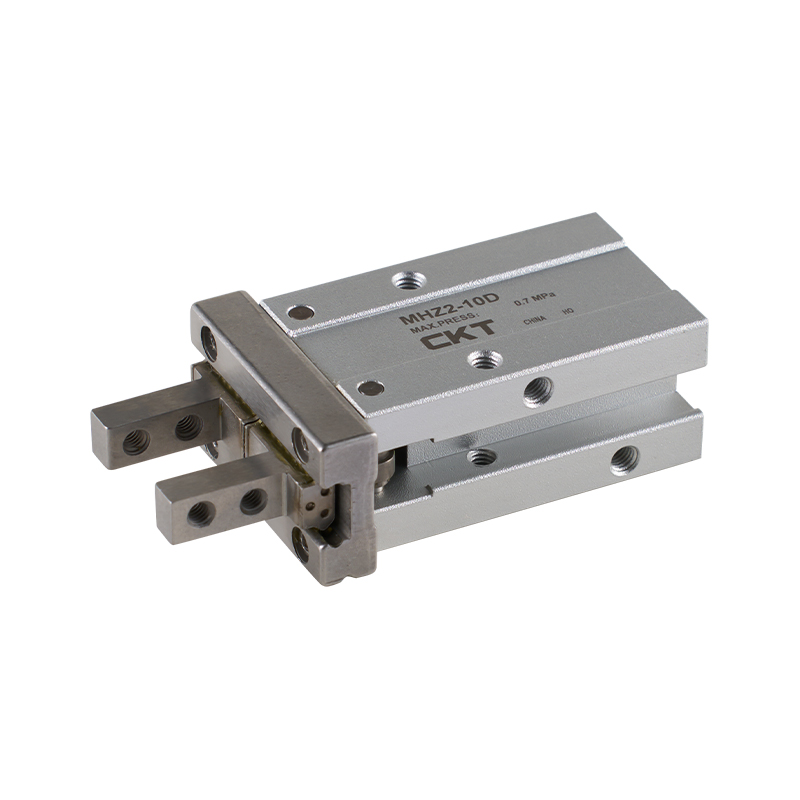

Chwytak pneumatyczny serii MHZ2 (typ otwierania i zamykania równoległego).

Chwytak pneumatyczny serii MHZ2 (typ równoległego otwierania i zamykania) koncentruje się na zapewnieniu stabilnego i niezawodnego równoległego działania zaciskania. Jego koncepcja projektowa polega na zrównoważeniu wydajności rdzenia i możliwości adaptacji, aby spełnić podstawowe potrzeby precyzyjnego chwytania w łączu wykonawczym automatyzacji.

Podstawowe funkcje:

1. Zintegrowany system prowadnic: Zintegrowany mechanizm prowadzący zapewnia siłownikowi wystarczającą sztywność konstrukcyjną i dokładność działania podczas pracy.

2. Zwiększona stabilność prowadnicy: W dolnej części elementu prowadzącego znajduje się pomocnicza konstrukcja pozycjonująca, która utrzymuje względną zależność położenia pomiędzy kluczowymi ruchomymi częściami a konstrukcją główną i poprawia niezawodność długotrwałego działania.

3. Precyzyjne pozycjonowanie: Zoptymalizowana konstrukcja konstrukcyjna zapewnia dobrą spójność pozycjonowania, co pomaga uzyskać dokładne mocowanie przedmiotu obrabianego i zwiększa pewność procesu mocowania.

4. Elastyczna instalacja i kompatybilność: Zapewnia różnorodne znormalizowane interfejsy instalacyjne w celu łatwej integracji z różnymi układami sprzętu lub środowiskami o ograniczonej przestrzeni.

5. Zintegrowane wspomaganie sterowania nadwoziem: Korpus jest fabrycznie wyposażony w komponenty magnetyczne, co zapewnia podstawową wygodę w zakresie integracji standardowych urządzeń do wykrywania położenia.

6. Możliwość adaptacji przełącznika indukcyjnego: Na powierzchni korpusu cylindra znajduje się wiele szczelin instalacyjnych przełącznika indukcyjnego, które zapewniają przestrzeń do regulacji układu urządzenia wykrywającego w celu dostosowania go do różnych wymagań dotyczących zbierania sygnałów.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Chwytak pneumatyczny serii MHC2 (typ otwierania i zamykania punktu podparcia).
NASTĘPNY：Brak następnego artykułu
  • Średnica cylindra
    mm     		6 10 16 20 25 32 40
    Użyj płynu Powietrze
    Ciśnienie robocze
    zakres (MPa)     		Podwójne działanie 0,15 ~ 0,7 0,2 ~ 0,7 0,1 ~ 0,7 0,1 ~ 0,7
    Jednodziałające 0,3 ~ 0,7 0,35 ~ 0,7 0,25 ~ 0,7 0,25 ~ 0,7
    Temperatura płynu do zastosowań środowiskowych -10 ~ 60 ℃
    Powtarzalność (mm) ±0,01 ±0,02
    Maksymalna częstotliwość robocza (c.pm) 180 (seria MHZL2 to 120) 60
    Dostawy oleju Nie jest wymagane
    Tryb pracy Podwójne działanie · Single-acting
    Przełącznik magnetyczny (opcjonalnie) Bezdotykowy wyłącznik magnetyczny (MHZA2, MHZAJ2 bez wyłącznika magnetycznego)
    Średnica przyłącza M3×0,5 M5×0,8

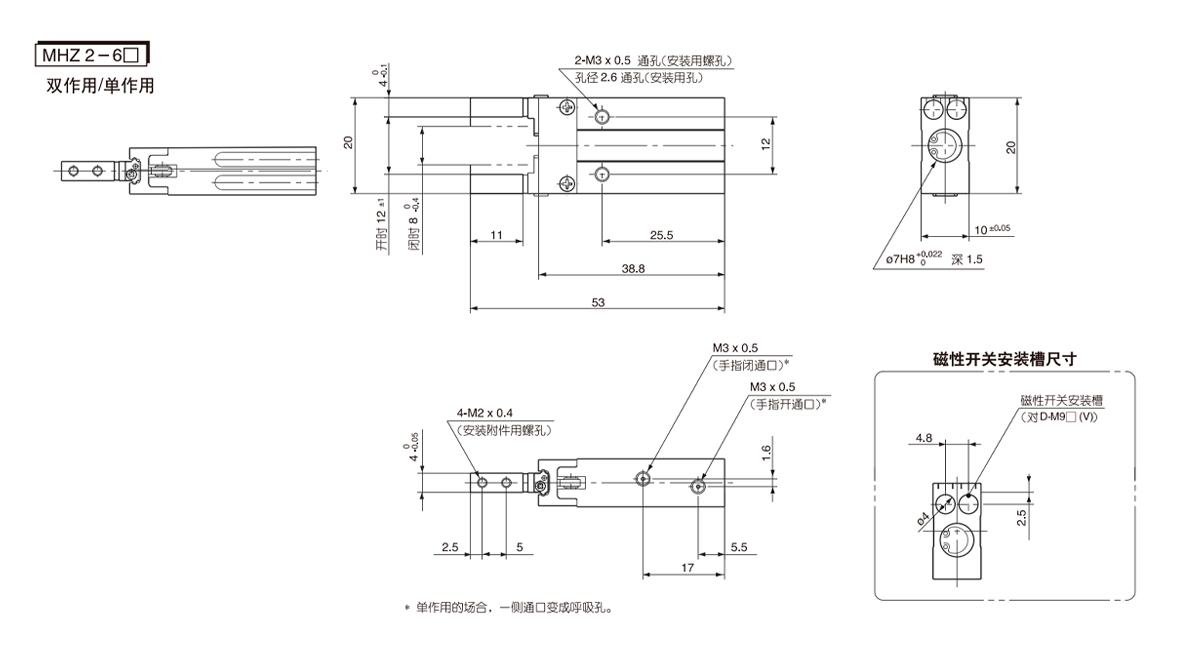

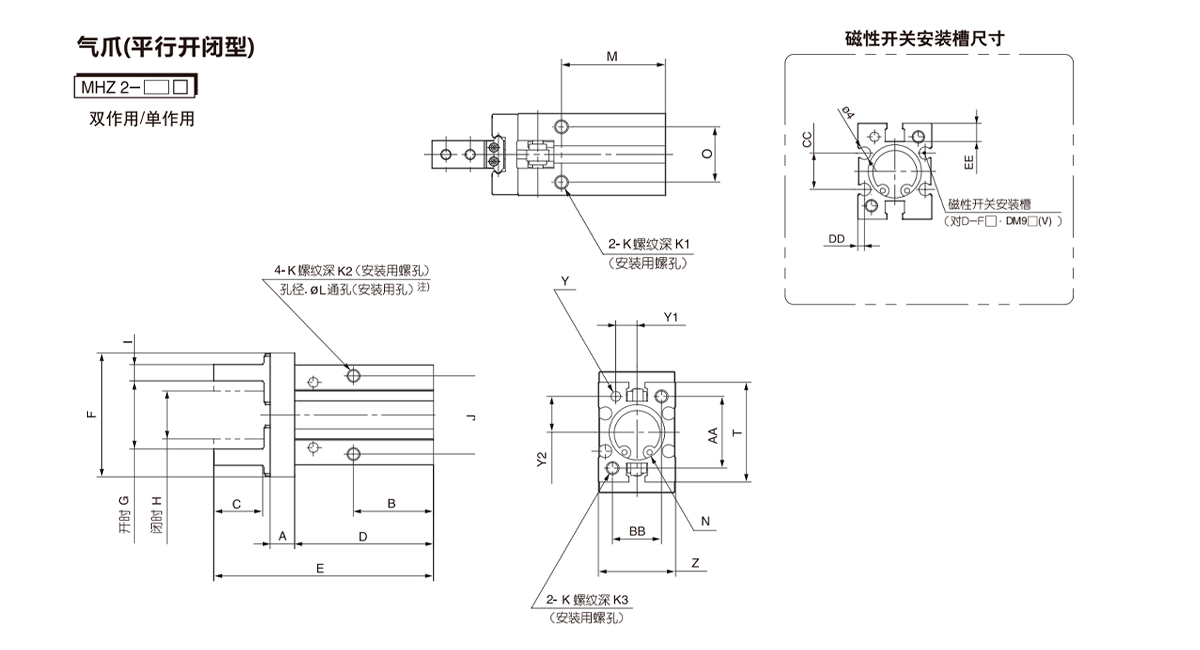

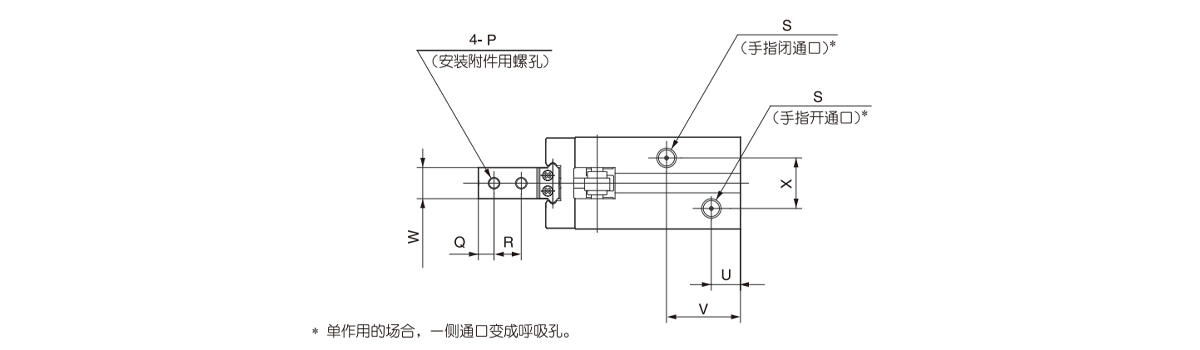

  • Modelkaka
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0,5 6 5.5 6 26 27 Ø11H9 Głębokość 2 11.4 M2,5×0,45 3 5.7 M3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Głębokość2 16 M3×0,5 4 7 M5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 021H9 Głęboko3 18.6 M4×0,7 5 9 M5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Głęboki 3,5 22 M5×0,8 6 12 M5×0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Głęboko4 26 M6×1 7 14 M5×0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1,25 13 16 17 6.6 58(71) 042H9 Głęboko4 32 M8×1,25 9 17 M5×0,8

    Modelkaka
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Głębokość3 16,4±0,05 5,2 ± 0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Głębokość3 23,6±0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Głębokość4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Głębokość4 33,6±0,05 10±0,02 21,8±0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Głębokość5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Głębokość5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

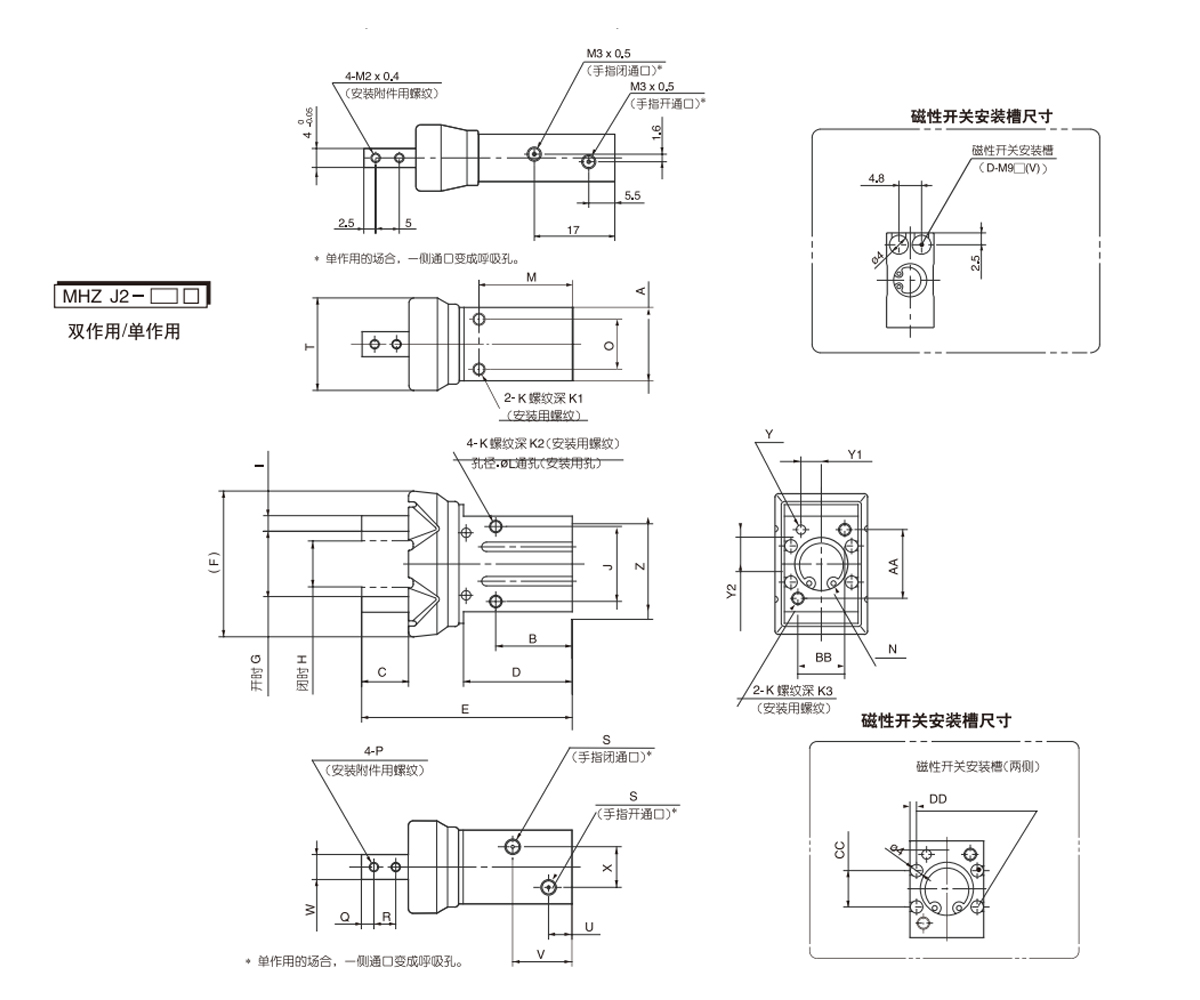

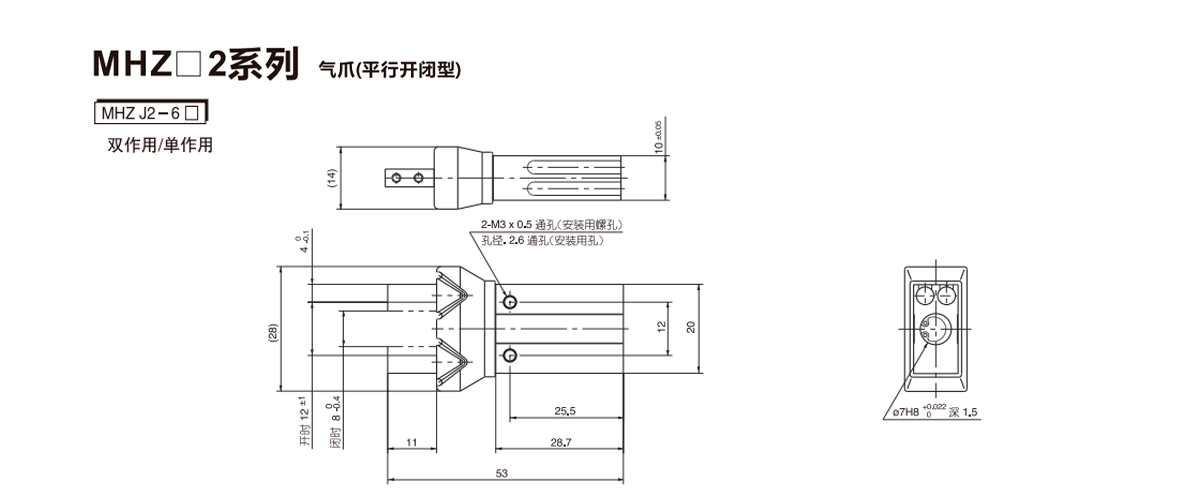

    Średnica cylindra
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 M3×0,5 6 5.5 6: 2.6 27 Ø11H9 Głębokość2 11.4 M2,5x4,5 3 5.7 M3×0,5 21 7 19 5 11 Ø2H9 Głębokość3 5,2 ± 0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6±0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Głębokość2 16 M3×0,5 4 7 M5×0,8 29.6 7.5 19 8 13 Ø3H9 Głębokość3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 Ø21H9 Głębokość3 18.6 M4×0,7 5 9 M5×0,8 34.5 8.5 23 10 15 Ø4H9 Głębokość4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6±0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Głębokość3,5 22 M5×0,8 6 12 M5×0,8 42 9 24 12 20 Ø4H9 Głębokość4 10±0,02 21,8±0,02 52 40 22 19 3.5
