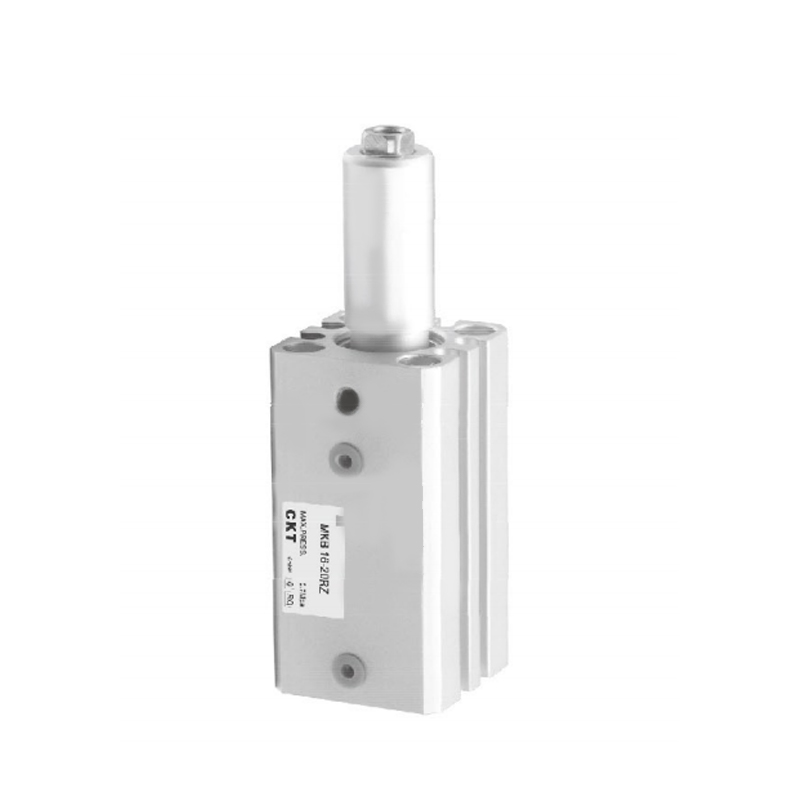

Cylinder obrotowy z zaciskiem serii MK
  • Cylinder obrotowy z zaciskiem serii MK
Cylinder obrotowy

Cylinder obrotowy z zaciskiem serii MK

Cylinder obrotowy z zaciskiem serii MK to kompozytowy siłownik pneumatyczny ze zintegrowanym napędem obrotowym i promieniowymi funkcjami mocowania. Jego zintegrowana konstrukcja umożliwia synchroniczne pozycjonowanie obrotowe przedmiotu obrabianego i sztywne blokowanie za pomocą jednego cylindra, co znacznie optymalizuje złożoność układu mechanicznego.

Podstawowe funkcje:
▸Struktura kompozytowa o podwójnym działaniu

Połączenie czasowe obrotu i zaciskania realizowane jest pod napędem obiegu powietrza, bez konieczności stosowania dodatkowego mechanizmu przekładniowego, eliminując błąd koordynacji wielu siłowników

▸Zaleta oszczędzająca miejsce

Oś obrotu i szczęka mocująca są rozmieszczone współosiowo, co zmniejsza osiową przestrzeń montażową o ponad 40% w porównaniu z rozwiązaniem dzielonym

▸Blokada o dużej sztywności

Mechanizm rozszerzania siły w kształcie klina powoduje mechaniczne samoblokowanie w położeniu końcowym, a na siłę zaciskania nie mają wpływu wahania źródła powietrza

▸Szerokie możliwości adaptacji

Modułowy interfejs jest kompatybilny z płytami montażowymi zgodnymi ze standardem ISO i obsługuje dostosowany do indywidualnych potrzeb skok szczęki mocującej i kąt obrotu (90°/180°)

▸Długotrwała ochrona uszczelniająca

W części prowadzącej zastosowano odporny na zużycie pierścień uszczelniający z podwójną wargą, a wewnętrzna zintegrowana struktura zgarniająca kurz nadaje się do cięcia mgły olejowej

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Brak poprzedniego artykułu
NASTĘPNY：Brak następnego artykułu

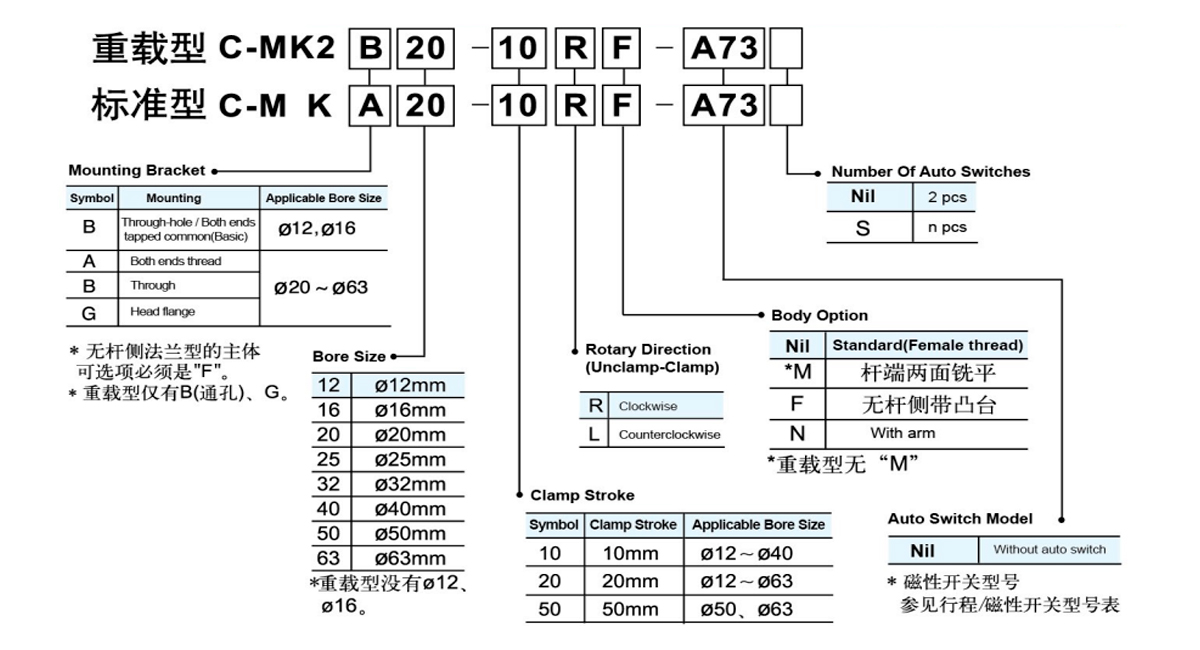

  • Rozmiar otworu (mm) 12 16 20 25 32 40 50 63
    Płyn Powietrze
    Akcja Podwójne działanie
    Maksymalne ciśnienie robocze 1MPa
    Minimalne ciśnienie robocze 0,1 MPa
    Temperatura otoczenia i płynu Z automatycznym przełącznikiem: -10 ~ 60 ℃ Bez automatycznego przełącznika: -10 ~ 70 ℃
    Prędkość tłoka 50 ~ 200 mm/s
    Poduszka Gumowy zderzak
    Tolerancja długości skoku (mm) 0.6
    -0,4
    *Smarowanie Nie jest wymagane
    Kąt obrotowy 90°±10°
    Kierunek obrotowy Zgodnie z ruchem wskazówek zegara ·W lewo
    Skok obrotowy (mm) 7.5 9.5 15 19
    Skok zacisku (mm) 10 ·20 20 · 50
    Dopuszczalny moment zginający (M·m) 1 3.8 7 13 27 47 107 182
    **Teoretyczna siła zacisku (N) 40 7.5 100 185 300 525 825 1400
    Dokładność nieobrotowa (część zaciskowa) ±14° ±1,2° ±0,9° ±0,7°
    Port rurociągowy M5×0,8 Rc¹/8 Rc¹/4
    *Jeśli chcesz zastosować smarowanie, użyj ISOVG32.
    * * Przy ciśnieniu 0,5 MPa.

  • Skok   /Auto   Przełącznik   Model
    Dotyczy
    Rozmiar otworu
    (mm)     		*Model automatycznego przełączania
    Typ podstawowy
    W linii Ř12, Ř16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    Prosto-
    szczególny     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Oznaczenie długości drutu: Bez oznaczenia - 0,5 m, L - 3 m, Z - 5 m
    Przykład: A73, A73L

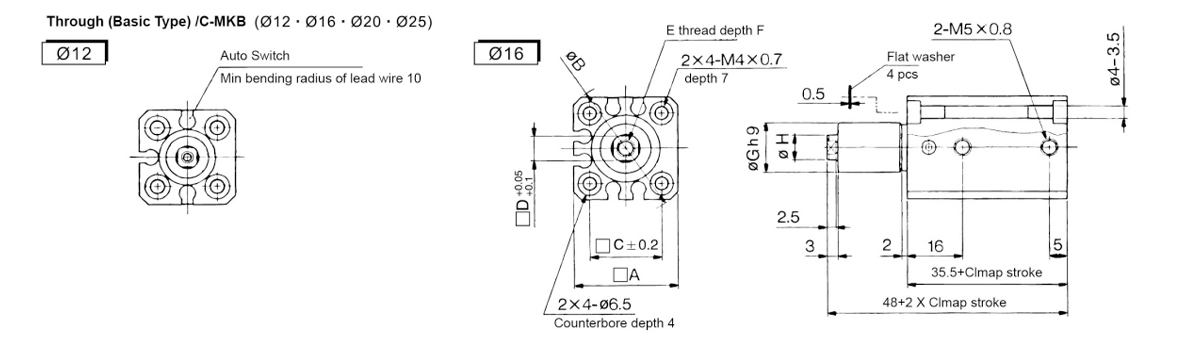

  • Podstawowy
    Modelkakakakakakakaka A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0,5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0,8 6.5 14 8

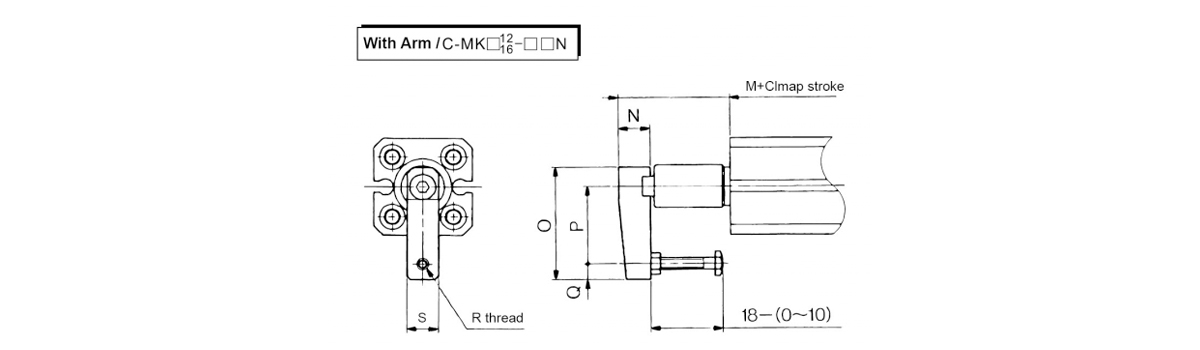

    Z ramieniem
    Modelkakakakakakakaka M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0,5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0,7 11

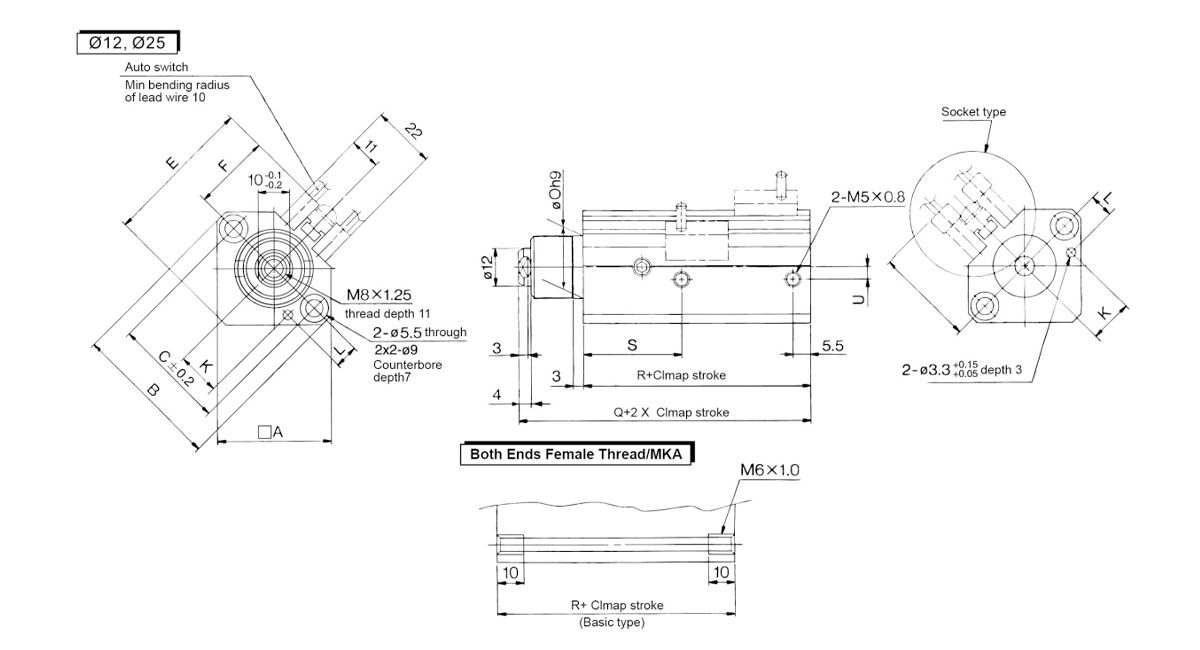

    Modelkakakakakakakaka A B C E F K L O 9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13,5=0,15 7,5±0,15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0,15 8±0,15 238052 73.5 63 32 5
    Uwaga 1) Powyższe wymiary dotyczą wyłącznika magnetycznego D-A73L.
    Uwaga 2) Gdy tłoczysko jest całkowicie wysunięte, dodać skok zaciskania i skok powrotny do odpowiednich wymiarów.

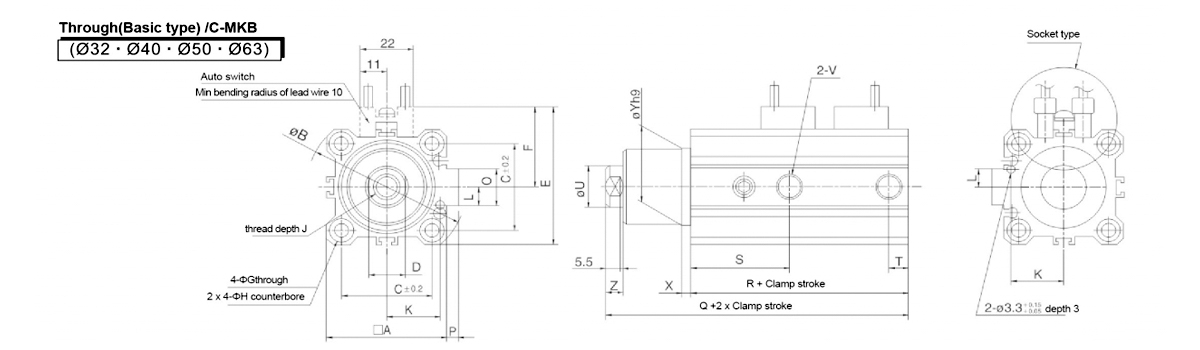

    Modelkakakakakakakaka A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0,1 54 31.5 5.5 9 głębokie 7 M10×1,5 12 20±0,15 7±0,15 14 4.5 93.5 71.5 37 7.5 16 Wc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB40 52 69 40 14 -0,1 61 35 5.5 9 głębokie 7 M10×1,5 12 24±0,15 7±0,15 14 5 94.5 65 29.5 8 16 Wc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB50 64 86 50 17 -0,1 73 41 6.6 11 głębokie 8 M12×1,75 15 30±0,15 8±0,15 19 7 112 76.5 34 10.5 20 Wc1/4 3.5 37 0 7.5
    -0,2 -0,062
    C-MKB63 77 103 17 -0,1 86 47.5 9 14 głębokie 10,5l M12×1,75 15 35±0,15 9±0,15 19 7 115 80 35 10.5 20 Wc1/4 3.5 48 0 7.5
    60 -0,2 -0,062

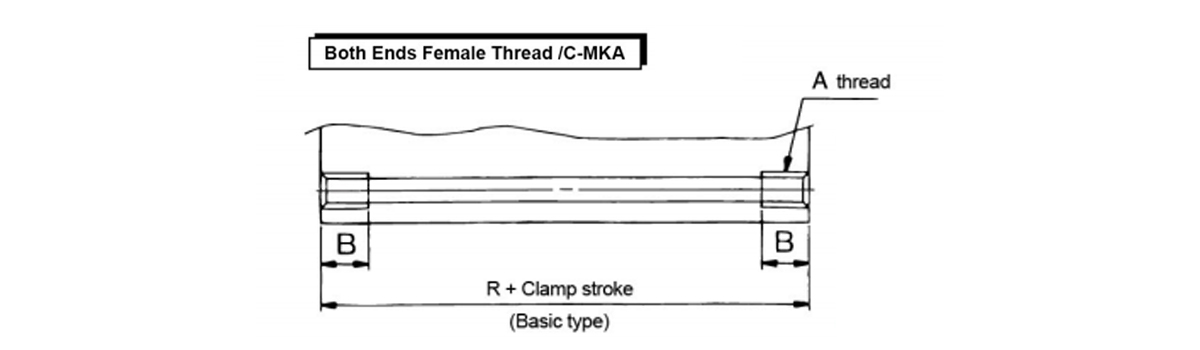

    Modelkakakakakakakaka A B
    C-MKA32 M6×1,0 10
    C-MKA40 M6×1,0 10
    C-MKA50 M8×1,25 14
    C-MKA63 M10×1,5 18

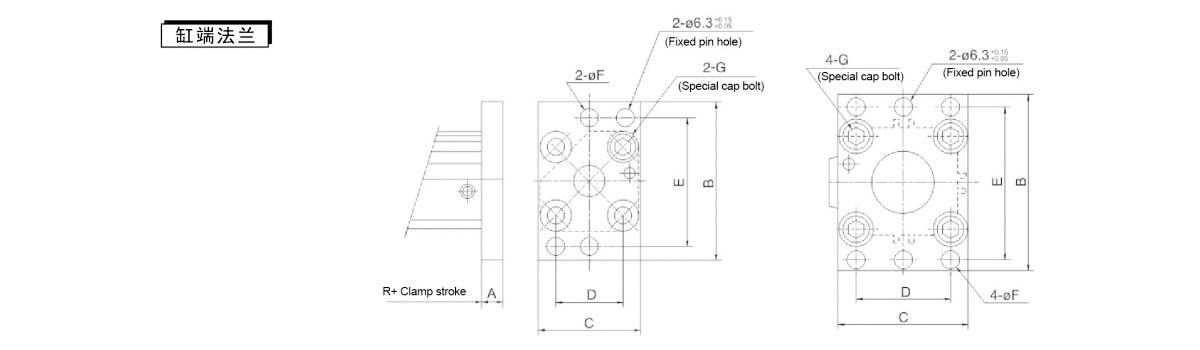

    Kołnierz końcowy cylindra
    Komponenty Dotyczy
    Rozmiar otworu     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1,0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1,0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1,0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1,0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1,25
    C-MK-F063 63 9 8 80 60 92 9 M10×1,5
    Uwaga: Podczas montażu kołnierza należy wybrać typ montażu bocznej pokrywy cylindra bez tłoczyska: C-MK□□-□□F.

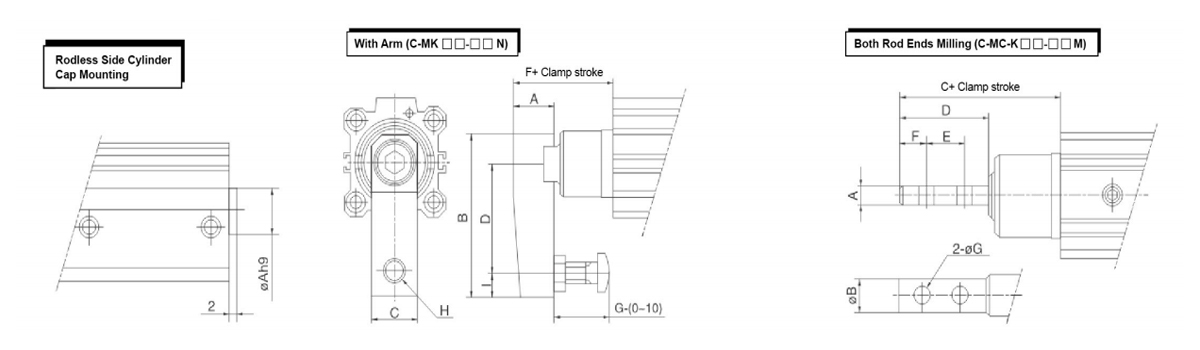

    Beztłoczyskowy boczny montaż pokrywy cylindra Z ramieniem Frezowanie końcówek obu drążków
    Modelkakakakakakakaka A B C D F G H I Modelkakakakakakakaka A B C D E F G
    Modelkakakakakakakaka Ah9 C-MKD20-□ON 14 51 16 35 22 22 M6×1,0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 M6×1,0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1,25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1,25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1,5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1,5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
