Cylinder ślizgowy serii MXS (prowadnica rolkowa krzyżowa) Typ podwójnego cylindra Dostawcy

Dom / Produkty / Cylinder pneumatyczny / Cylinder przesuwny / Cylinder ślizgowy serii MXS (prowadnica rolkowa krzyżowa) Typ podwójnego cylindra

Cylinder ślizgowy serii MXS (prowadnica rolkowa krzyżowa) Typ podwójnego cylindra Cylinder ślizgowy serii MXS (prowadnica rolkowa krzyżowa) Typ podwójnego cylindra
  • Cylinder ślizgowy serii MXS (prowadnica rolkowa krzyżowa) Typ podwójnego cylindra
  • Cylinder ślizgowy serii MXS (prowadnica rolkowa krzyżowa) Typ podwójnego cylindra
Cylinder przesuwny

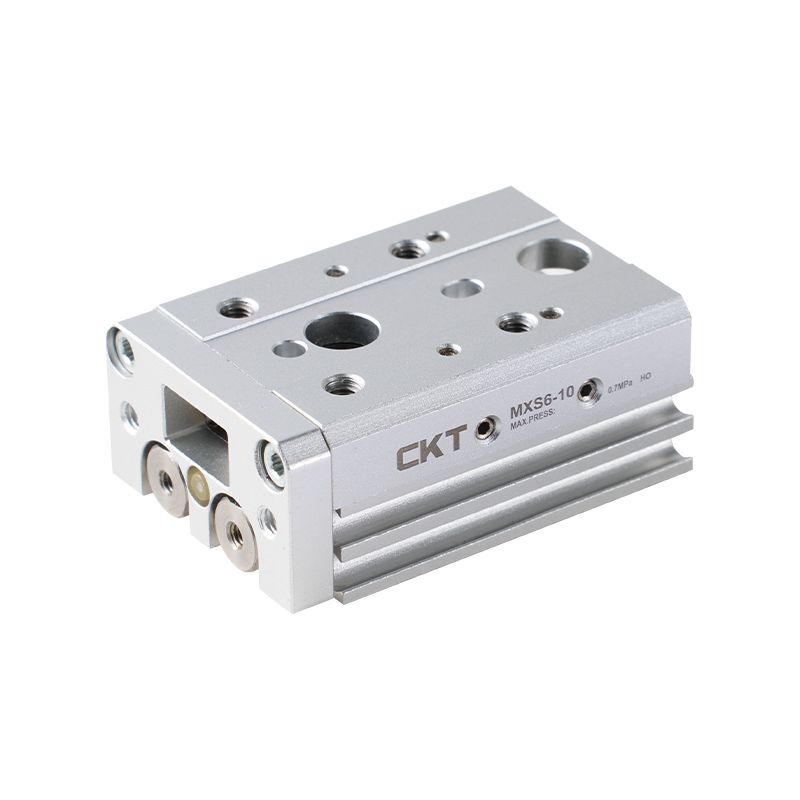

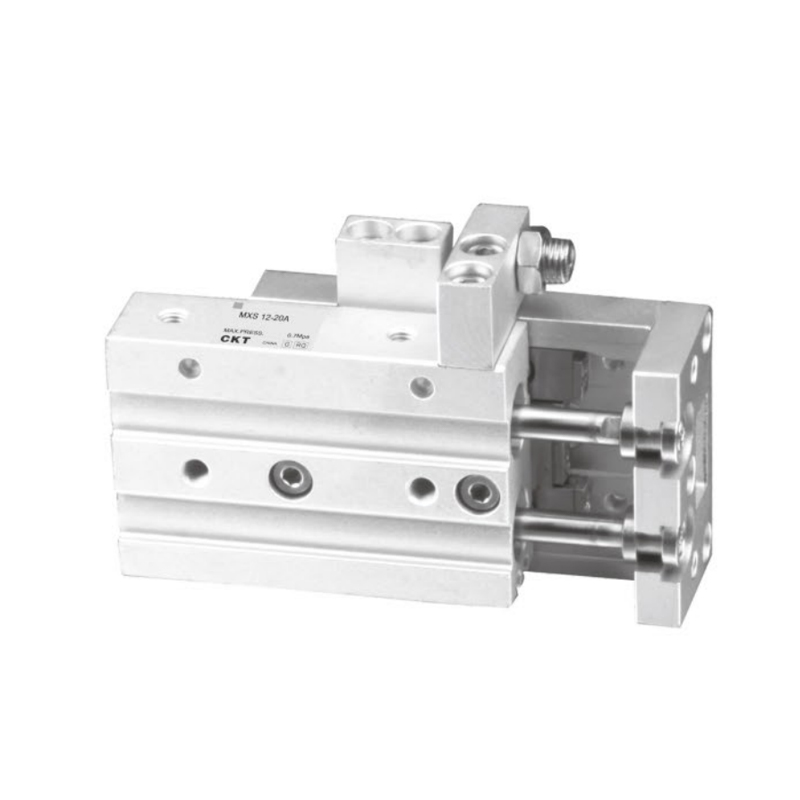

Cylinder ślizgowy serii MXS (prowadnica rolkowa krzyżowa) Typ podwójnego cylindra

1. Opcjonalnie z regulowanym urządzeniem do skoku (0-5 mm);
2. Konstrukcja z podwójnym cylindrem, 2-krotna siła wyjściowa, cienka objętość;
3. Cylinder i stół warsztatowy są połączone, aby zmniejszyć całkowity rozmiar;
4. Zastosowano konstrukcję prowadnicy rolkowej, tarcie jest małe, między cylindrem a stołem warsztatowym nie ma szczeliny, nadającej się do precyzyjnego montażu;
5. Można zainstalować z trzech stron;
6. Wbudowany pierścień magnetyczny, można zainstalować przełącznik magnetyczny.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Cylinder przesuwny serii MXQ (prowadnica liniowa z cyrkulacją) Typ podwójnego cylindra (Ř6 ~ Ř25)
NASTĘPNY：Brak następnego artykułu
  • Specyfikacja
    Modelka C-MXS    6 C-MXS    8 C-MXS   12 C-MXS     16 C-MXS     20 C-MXS     25
    Rozmiar otworu mm) Ø6x2
    (równy Ø8)     		Ø8x2
    (równe Ø11)     		Ø12x2
    (równe Ø17)     		Ø16x2
    (równy Ø22)     		Ø20x2
    (równy Ø28)     		Ø25x2
    (równe Ø35)
    Płyn Powietrze
    Akcja Podwójne działanie
    Maksymalne ciśnienie robocze 07 MPa
    Min. Ciśnienie robocze 0,15 MPa
    Temperatura -10 ~ 60 ℃ (bez zamrażania)
    Prędkość tłoka 50 ~ 500 mm/s
    Poduszka Gumowy zderzak (standard))
    Smarowanie Nie jest wymagane
    Średnica połączenia M3×0,5 M5×0,8 RC 1/8
    *Jeśli chcesz zastosować smarowanie, użyj ISOVG32.

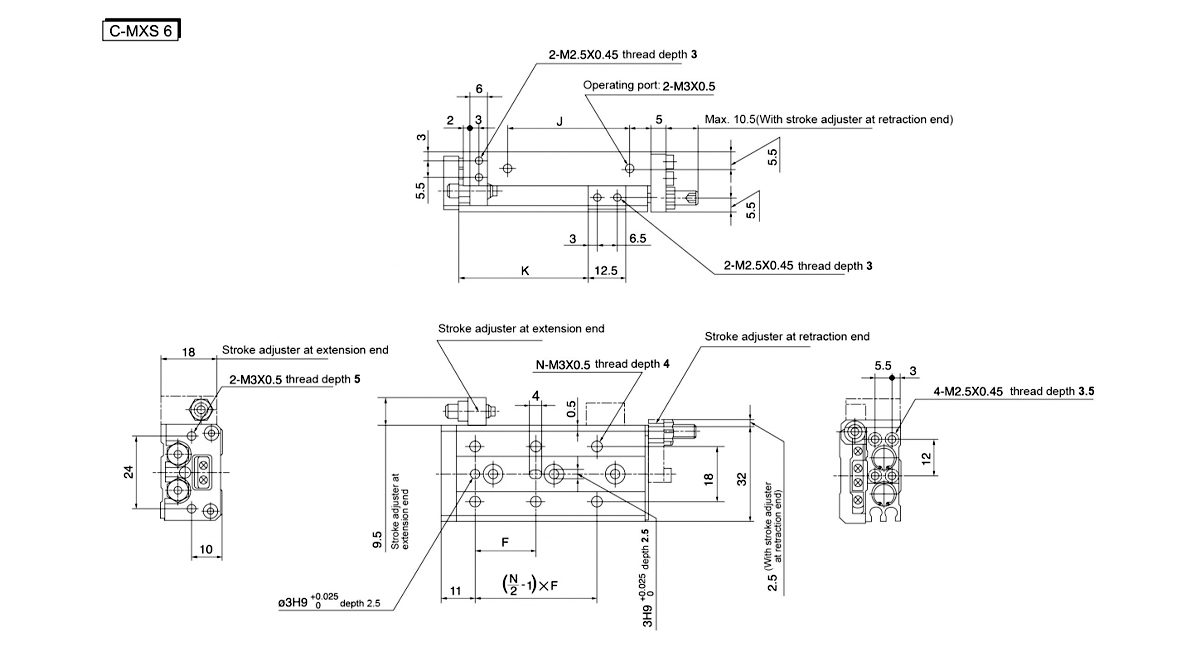

  • Modelkakakakakakaka F N G H NN 1 J K M Z ZZ

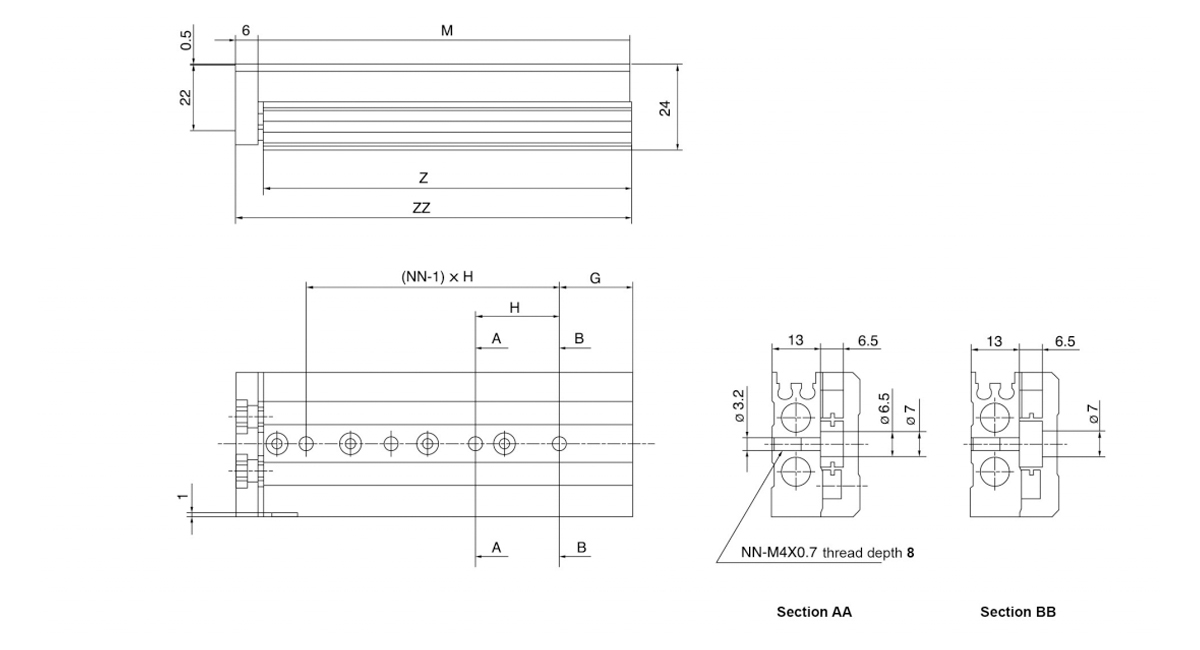

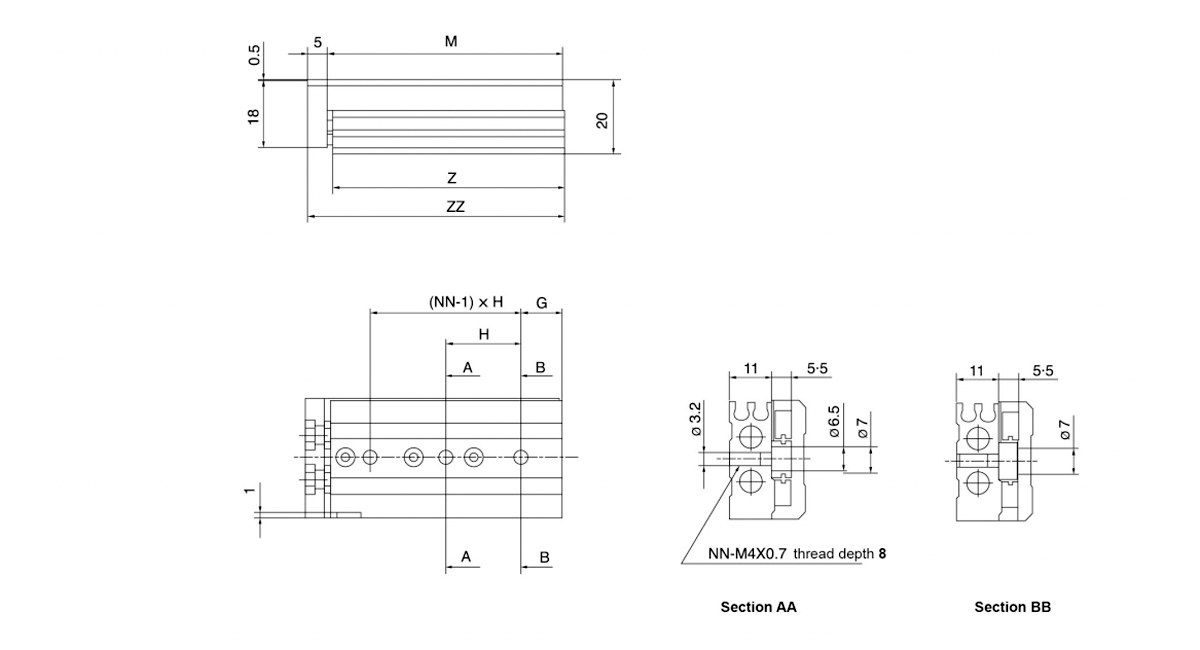

    C-MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
    C-MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
    C-MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
    C-MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
    C-MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 106

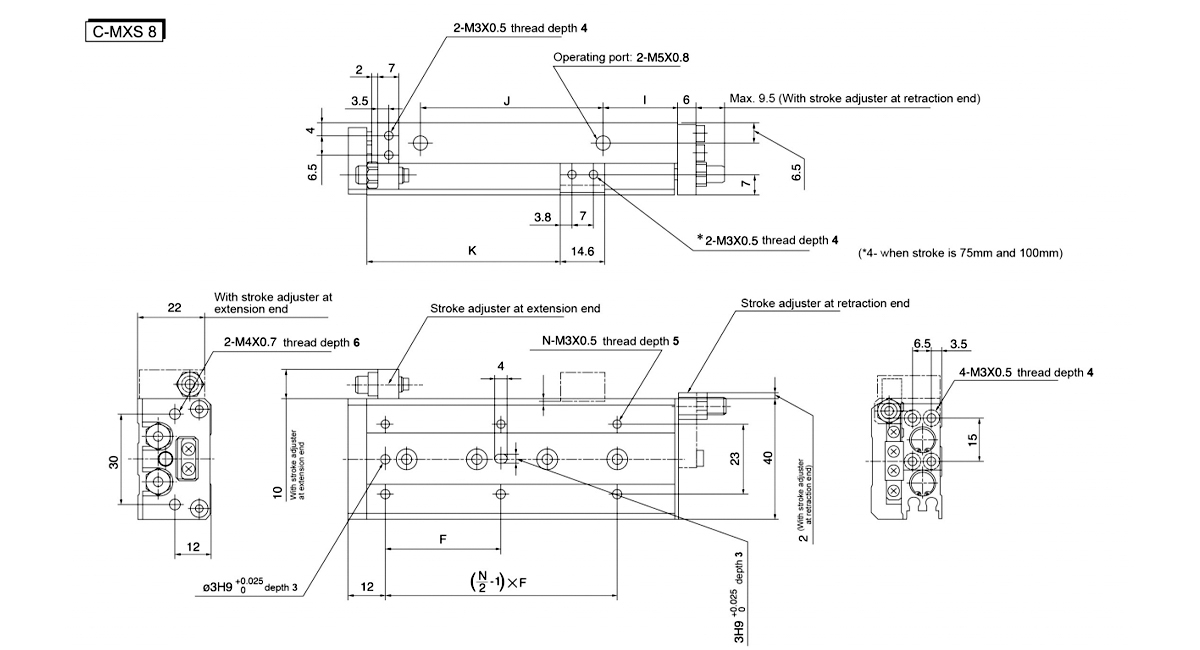

    Modelkakakakakakaka F N G H NN I J K M Z ZZ

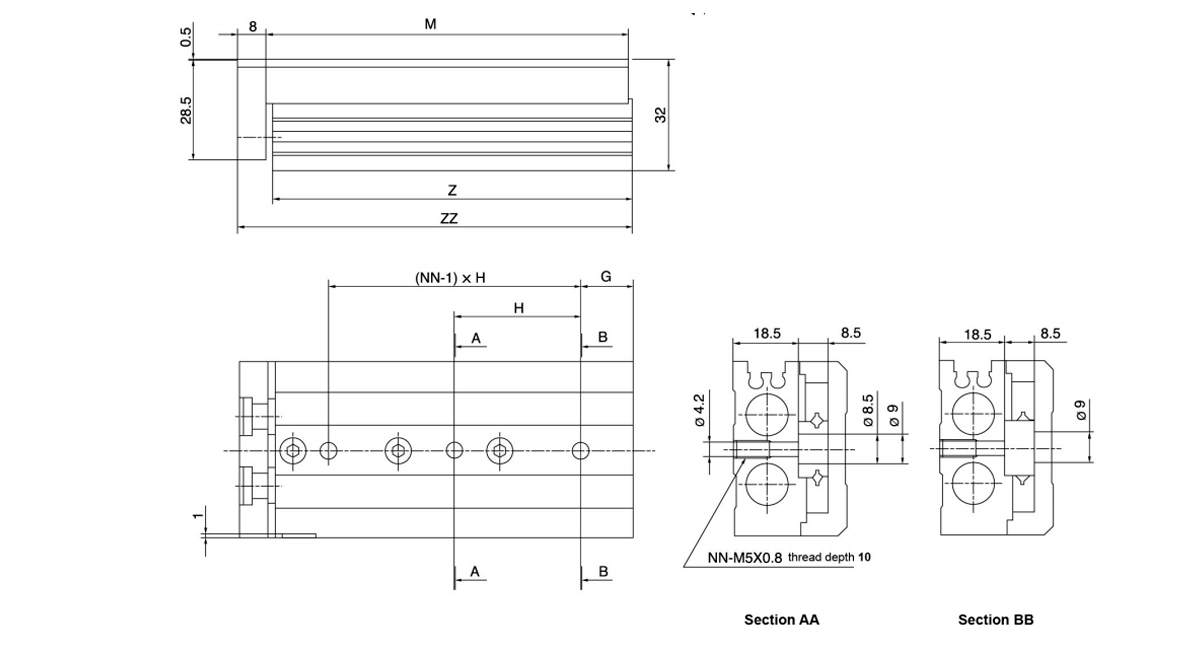

    C-MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
    C-MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
    C-MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
    C-MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
    C-MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
    C-MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158

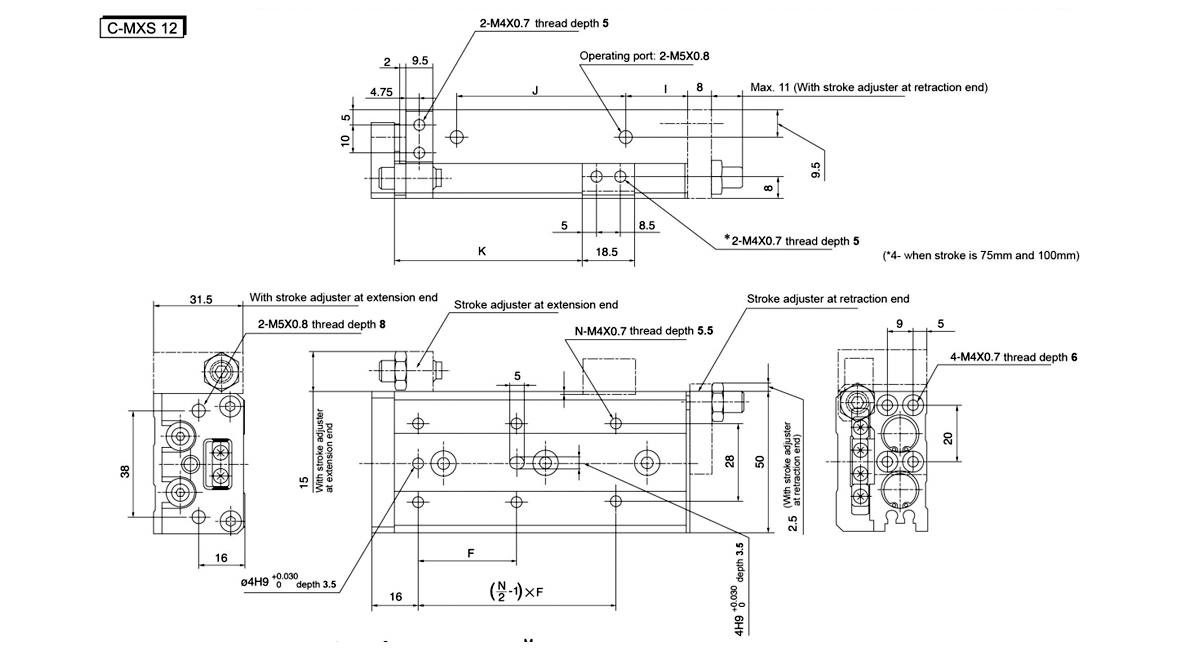

    Modelkakakakakakaka F N G H NN 1 J K M Z ZZ

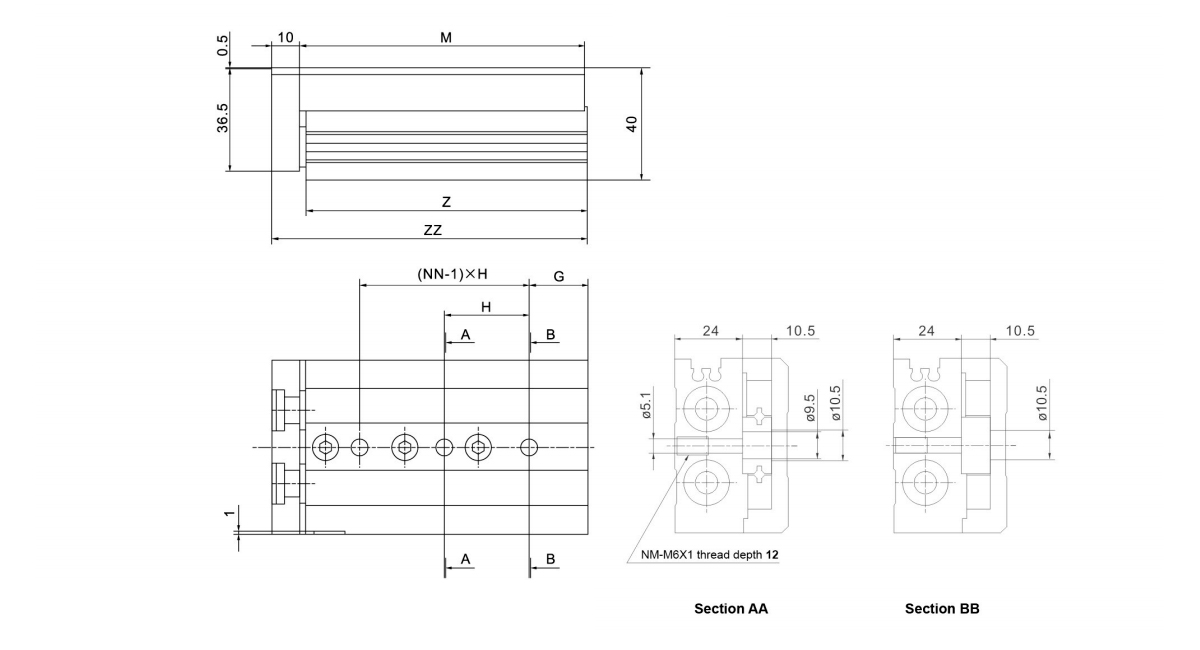

    C-MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
    C-MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
    C-MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
    C-MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
    C-MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
    C-MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
    C-MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212

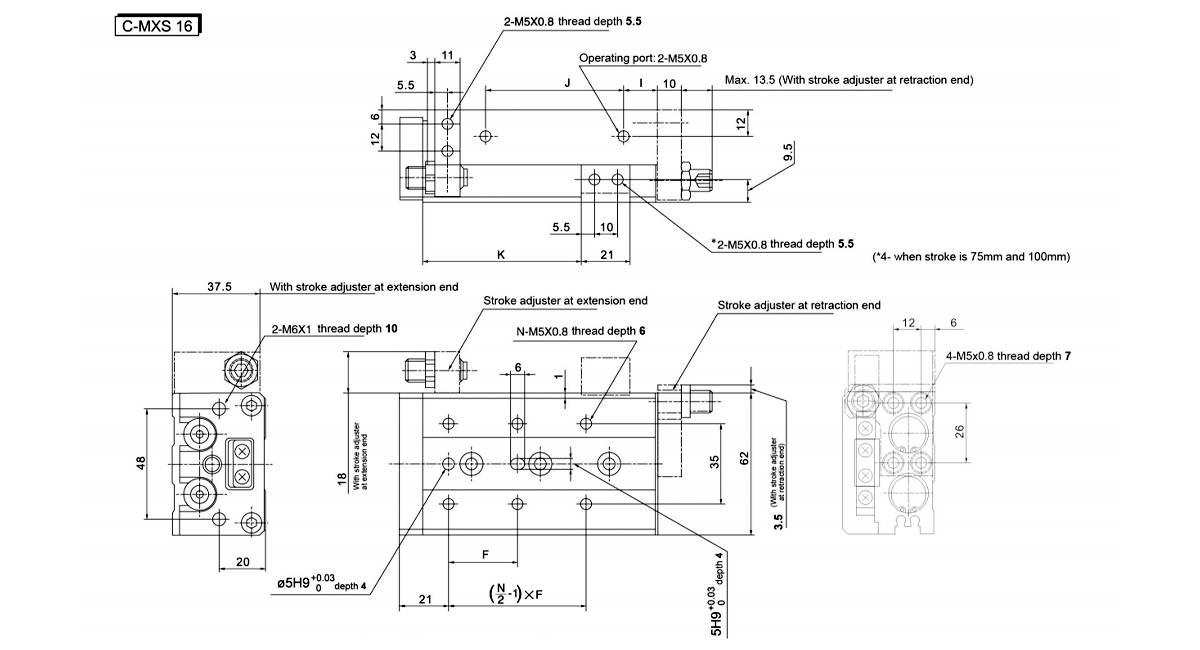

    Modelkakakakakakaka F N G H NN 1 J K M Z ZZ
    C-MXS16-10 35 4 16 40 2 10 40 29 76 75 87
    C-MXS16-20 35 4 16 40 2 10 40 39 76 75 87
    C-MXS16-30 35 4 16 40 2 10 40 49 76 75 87
    C-MXS16-40 40 4 16 50 2 10 50 59 86 85 97
    C-MXS16-50 30 6 21 30 3 15 60 69 101 100 112
    C-MXS16-75 55 6 26 35 4 40 85 94 151 150 162
    C-MXS16-100 65 6 39 35 5 55 118 119 199 198 210
    C-MXS16-125 70 8 19 35 7 68 155 144 249 248 260

    Modelkakakakakakaka F FF N G H NN - J K M Z ZZ

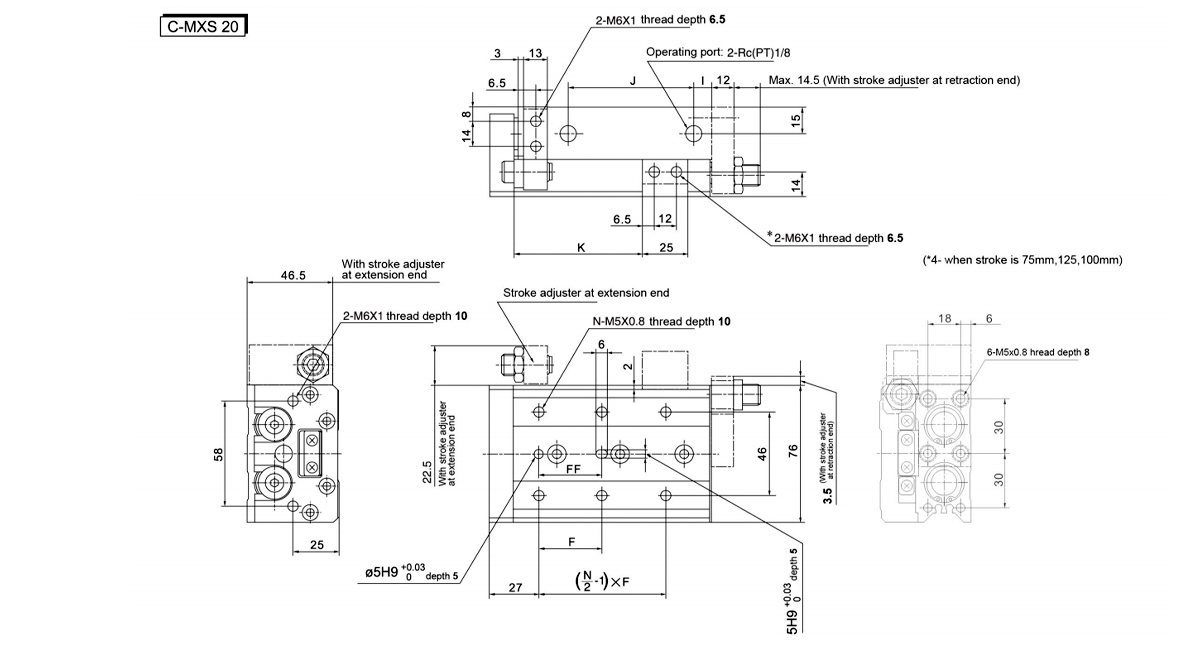

    C-MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
    C-MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
    C-MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
    C-MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
    C-MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
    C-MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
    C-MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
    C-MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
    C-MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320

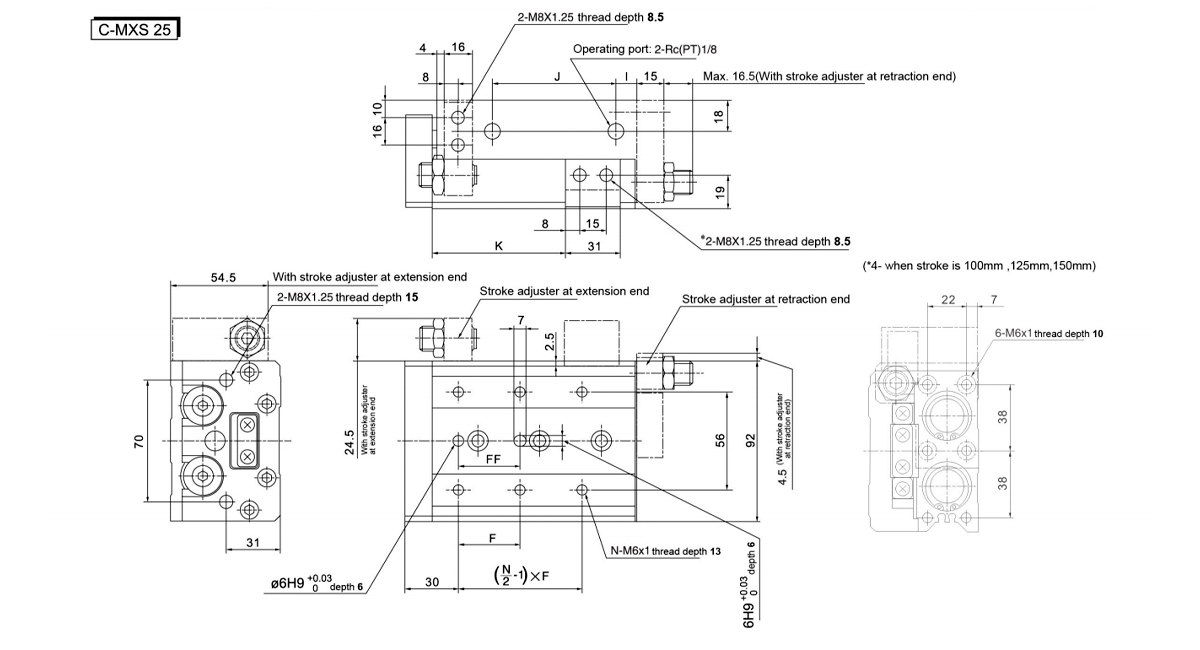

    Modelkakakakakakaka F FF N G H NN I J K M Z ZZ

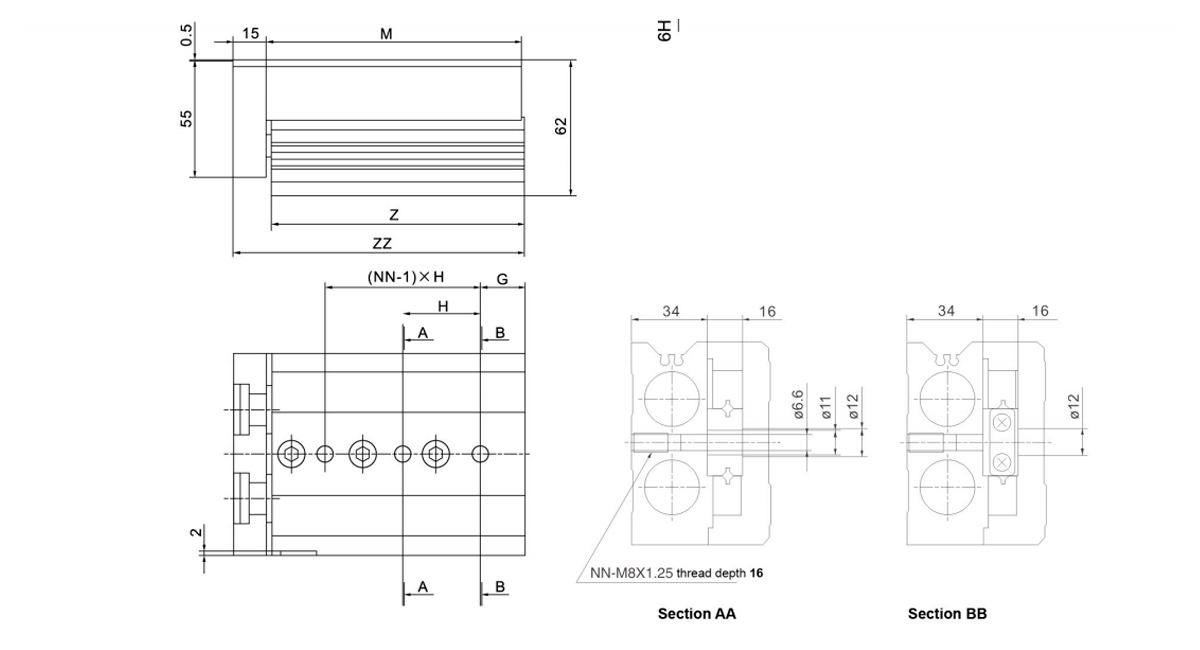

    C-MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
    C-MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
    C-MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
    C-MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
    C-MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
    C-MXS25-75 60 60 6 26 35 4 33 90 100 156 154.5 172
    C-MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
    C-MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
    C-MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311

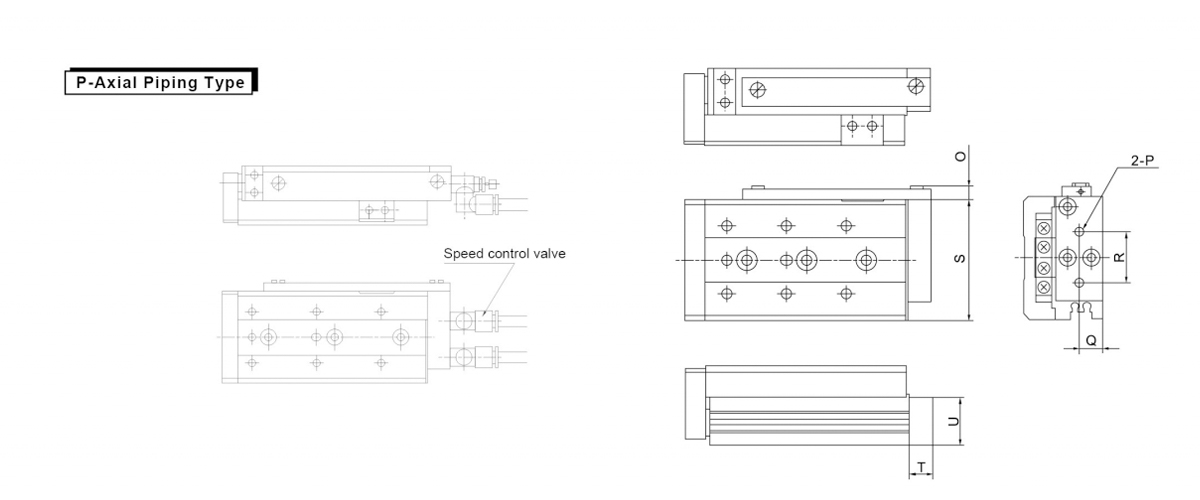

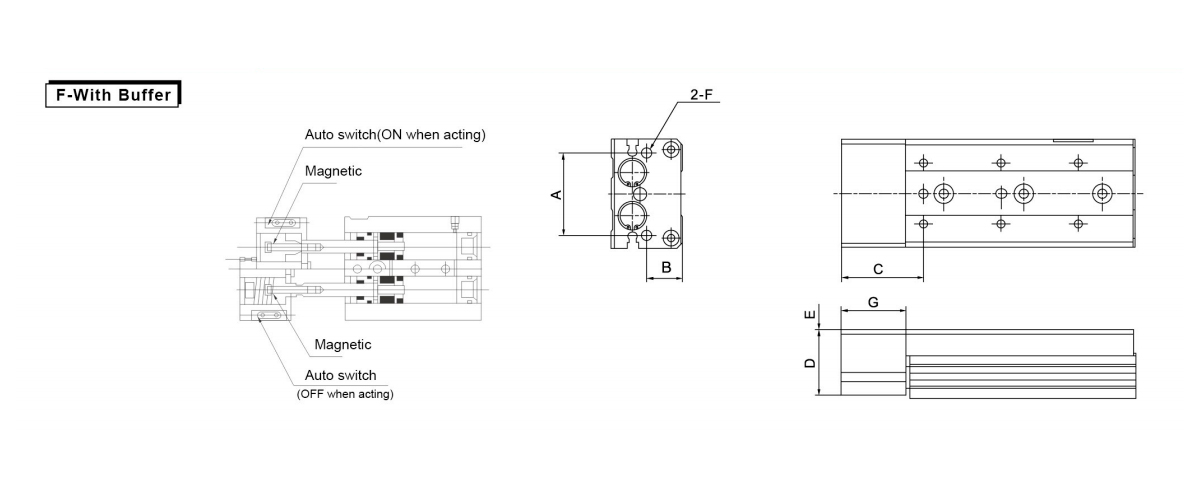

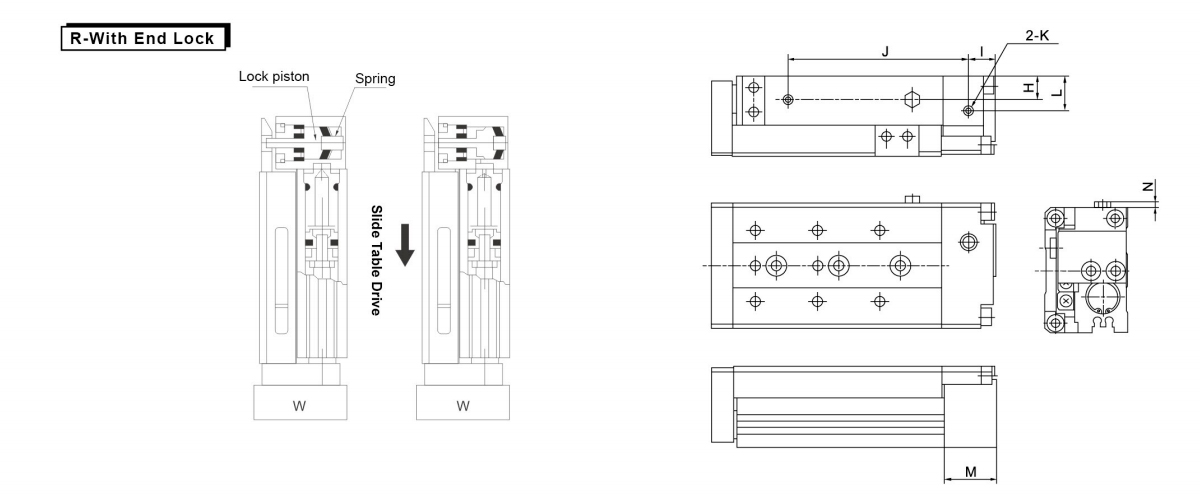

    Modelkakakakakakaka A B C D E F G H I J K L M N O P Q R S T U
    10 20 30 40 50 75 100 125 150
    C-MXS6 24 10 28 19 0.5 M3×0,5 22 - - - - - - - - - - - - - - - 5.6 M3X0,5 5.5 12 32 8 11.5
    C-MXS8 30 12 28.5 22.5 0.5 M4×0,7 22.5 6.5 9 39 44 55 73 91 141 - - - M3X0,5 10 15.5 3 6.5 M5X0,8 6.5 15 40 12 13.5
    C-MXS12 38 16 37 30 0.5 M5×0,8 29 9.5 10.5 59.5 59.5 59.5 71.5 91.5 137.5 191.5 - - M5X0,8 14.5 20 3 6.5 M5X0,8 9.5 20 50 12 18.7
    C-MXS16 48 20 41 37.5 0.5 M6×1 30 12 13 62 62 62 72 87 137 185 235 - M5X0,8 18 25 3 6.5 M5X0,8 12 26 62 12 23.5
    C-MXS20 58 25 44.5 45.5 0.5 M6×1 30.5 15 15.5 68.5 68.5 68.5 78.5 93.5 132.5 185.5 239.5 291.5 Wc1/8 20 30 11.5 Wc1/8 15 32 76 20 29.5
    C-MXS25 70 31 50 55 0.5 M8×1,25 35 18 18 76 76 76 86 99 140 181 239 279 Wc1/8 25.5 35 11.5 Wc1/8 18 40 92 20 35.5
