5-drogowy zawór elektromagnetyczny serii SY Typ bezpośredniego rurociągu/typ pojedynczy Dostawcy

Dom / Produkty / Elementy sterowania pneumatycznego / Zawór elektromagnetyczny / 5-drogowy zawór elektromagnetyczny serii SY Typ bezpośredniego rurociągu/typ pojedynczy

5-drogowy zawór elektromagnetyczny serii SY Typ bezpośredniego rurociągu/typ pojedynczy 5-drogowy zawór elektromagnetyczny serii SY Typ bezpośredniego rurociągu/typ pojedynczy 5-drogowy zawór elektromagnetyczny serii SY Typ bezpośredniego rurociągu/typ pojedynczy 5-drogowy zawór elektromagnetyczny serii SY Typ bezpośredniego rurociągu/typ pojedynczy
  • 5-drogowy zawór elektromagnetyczny serii SY Typ bezpośredniego rurociągu/typ pojedynczy
  • 5-drogowy zawór elektromagnetyczny serii SY Typ bezpośredniego rurociągu/typ pojedynczy
  • 5-drogowy zawór elektromagnetyczny serii SY Typ bezpośredniego rurociągu/typ pojedynczy
  • 5-drogowy zawór elektromagnetyczny serii SY Typ bezpośredniego rurociągu/typ pojedynczy
Zawór elektromagnetyczny

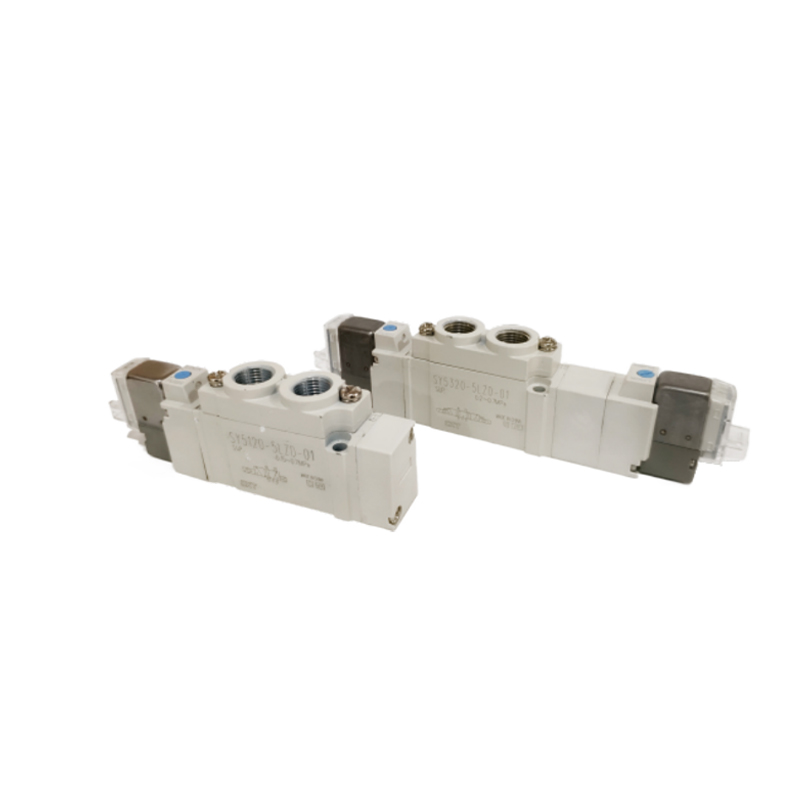

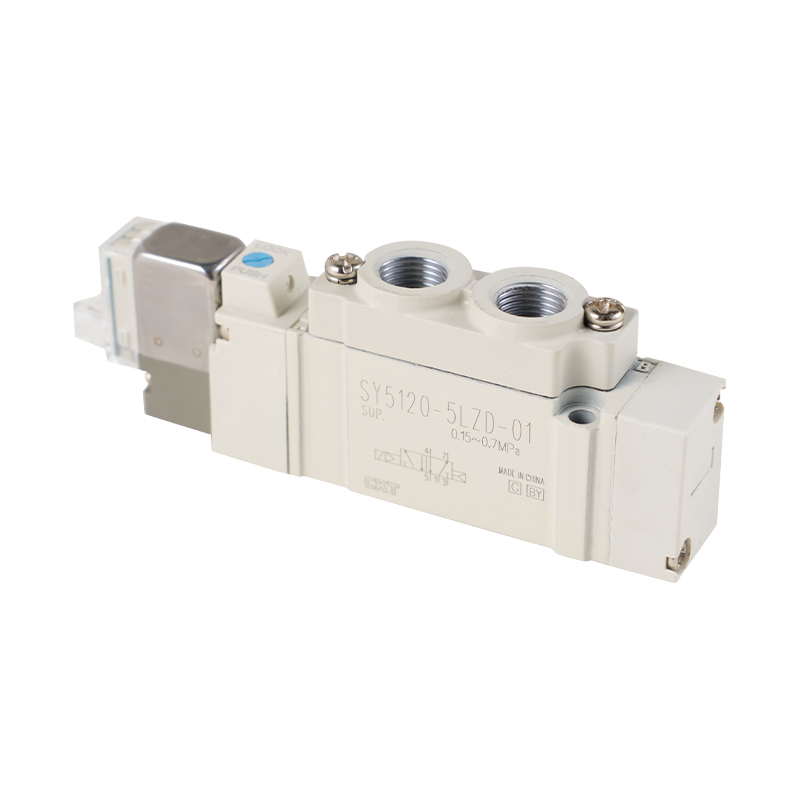

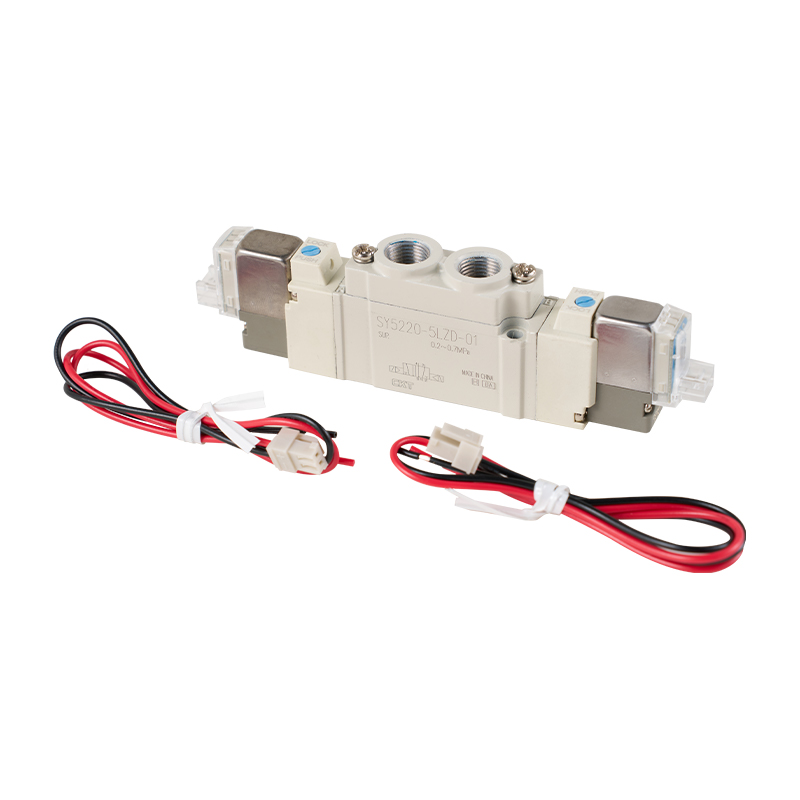

5-drogowy zawór elektromagnetyczny serii SY Typ bezpośredniego rurociągu/typ pojedynczy

5-drogowy zawór elektromagnetyczny serii SY typu z bezpośrednim rurociągiem/typ pojedynczy to podstawowy siłownik odpowiedni do pneumatycznych systemów sterowania. Przyjmuje monolityczną konstrukcję, obsługuje bezpośrednie połączenie rur i upraszcza proces instalacji i konfiguracji systemu.

Główne cechy:
Kompaktowa architektura i elastyczna rozbudowa: jego zminiaturyzowana struktura fizyczna znacznie oszczędza miejsce na sprzęt, a jego modułowa struktura umożliwia szybkie połączenie ze standardową podstawą, co ułatwia zbudowanie zintegrowanego systemu wysp zaworowych ze scentralizowanym sterowaniem.

Efektywna charakterystyka przenoszenia płynu: Wewnętrzny kanał przepływu jest zoptymalizowany topologicznie, aby skutecznie tłumić straty energii ciśnienia, poprawiać wydajność przepływu medium i pomagać w zmniejszeniu całkowitego poziomu zużycia energii przez system.

Zróżnicowane rozwiązania w zakresie konfiguracji interfejsu: Zapewnia dwie standardowe formy interfejsu: połączenie gwintowe i szybką wtyczkę, które można dostosować do wymagań połączenia rurociągu w różnych warunkach pracy i zwiększyć kompatybilność wdrożenia na miejscu.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Brak poprzedniego artykułu
NASTĘPNY：3-drogowy zawór elektromagnetyczny bezpośredniego działania serii 35, zawór MAC
  • Seria SY3000 SY5000 SY7000
    Używanie płynów Atmosfera
    Typ pilota wewnętrznego
    Zakres ciśnienia roboczego
    MPa     		2-pozycyjne pojedyncze sterowanie elektryczne 0,15 ~ 0,7
    2-pozycyjne podwójne sterowanie elektryczne 0,1 ~ 0,7
    Temperatura otoczenia i temperatura medium ℃ -10 ~ 50 (ale nie zamrożone)
    Maksymalna częstotliwość robocza Hz 2-pozycyjne pojedyncze sterowanie elektryczne, double electric control 10 5 5 5
    3-pozycyjny 3 3 3 3
    Metoda obsługi ręcznej Typ przycisku bez blokady, typ blokady obrotowej z dociśnięciem narzędzia obrotowego, typ blokady obrotowej z dociśnięciem ręcznym
    Metoda odpowietrzania zaworu pilotowego Scentralizowane odpowietrzanie zaworów głównych i pilotowych
    Dostawy oleju Nie
    Pozycja montażowa Wolność
    Niete) Shock/vibration resistance m/s² 150/30
    Konstrukcja ochronna Pyłoszczelna (IP65 dla typu gniazda DIN i typu złącza M8)
    Niete) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Odporność na wibracje: Wzdłuż kierunku osiowego szpuli głównego zaworu i ruchomego żelaznego rdzenia oraz prostopadle do kierunku osiowego, w każdym stanie zasilania i braku zasilania, test wibracji przeprowadza się zgodnie z częstotliwością 45 ~ 2000 Hz i nie stwierdza się nieprawidłowego działania (dla wartości początkowej).

  • Specyfikacje elektromagnesu
    Znamionowe napięcie cewki V DC 24, 12.
    AC50%ohz 220
    Dopuszczalne wahania napięcia
    Pobór mocy W DG Standardowe 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Z obwodem oszczędzania energii 0,1((ze światłem)
    ※Moc pozorna VA AC 220 V
    [230 V]     		1,30 (ze światłami: 1,34)
    [1,42 (ze światłami: 1,46]     		1,27 (ze światłami: 1,46)
    [1,39 (ze światłami: 1,60)]
    Obwód zabezpieczający przed przepięciem Dioda (typ gniazda DIN, typ niespolaryzowany jako rezystor zmienny)
    Kontrolka LED (Neon dla gniazda DIN typu AC)
    Czas reakcji
    SY3000 SY5000 SY7000
    Funkcja Czas reakcji ms (przy 0,5 MPa) Funkcja Czas reakcji ms (przy 0,5 MPa) Funkcja Czas reakcji ms (przy 0,5 MPa)
    Brak lampek kontrolnych i przepięć
    Obwody zabezpieczające     		Brak lampek kontrolnych i przepięć
    Obwody zabezpieczające     		Brak lampek kontrolnych i przepięć
    Obwody zabezpieczające
    2-pozycyjne pojedyncze sterowanie elektryczne Mniej niż 12 2-pozycyjne pojedyncze sterowanie elektryczne Mniej niż 19 2-pozycyjne pojedyncze sterowanie elektryczne Mniej niż 31
    2-pozycyjne podwójne sterowanie elektryczne Mniej niż 10 2-pozycyjne podwójne sterowanie elektryczne Mniej niż 18 2-pozycyjne podwójne sterowanie elektryczne Mniej niż 27A
    Charakterystyka przepływu/tabele mas
    Seria modeli /SY3000
    Zawór
    Modele     		Funkcja Kaliber odbiornika Charakterystyka natężenia przepływu Jakość G
    1, 5.3
    P.EA.EB)     		4.2
    (A, B)     		1 → 4/2 (P → A/B) 4/2 → 5/3 (A/B → EAEB) Bezpośrednie
    Wylot     		kształt litery L,
    Kształt M
    Z gniazdem     		Kształt W
    M8
    Dopasowanie
    C[dm3
    pasek)]     		b Cv C[dm3
    pasek)]
    SY3□20
    -□-M5     		2-bitowyowyowy Pojedyncze sterowanie elektryczne
    Podwójne sterowanie elektryczne     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Model/seria SY5000
    Zawór
    Modele     		Funkcja Kaliber odbiornika Charakterystyka natężenia przepływu Jakość G
    1, 5.3
    P.EA.EB)     		4.2
    (A, B)     		1 → 4/2 (P → A/B) 4/2 → 5/3 (A/B → EAEB) Bezpośrednie
    Wylot     		kształt litery L,
    Kształt M
    Z gniazdem     		Kształt W
    M8
    Dopasowanie
    C[dm3
    pasek)]     		b Cv C[dm3
    pasek)]
    SY5□20
    -□-01     		2-bitowyowyowy Pojedyncze sterowanie elektryczne
    Podwójne sterowanie elektryczne     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Model /Seria SY7000
    Zawór
    Modele     		Funkcja Kaliber odbiornika Charakterystyka natężenia przepływu Jakość G
    1, 5.3
    P.EA.EB)     		4.2
    (A, B)     		1 → 4/2 (P → A/B) 4/2 → 5/3 (A/B → EAEB) Bezpośrednie
    Wylot     		kształt litery L,
    Kształt M
    Z gniazdem     		Kształt W
    M8
    Dopasowanie
    C[dm3
    pasek)]     		b Cv C[dm3
    pasek)]
    SY7□20
    -□-02     		2-bitowyowyowy Pojedyncze sterowanie elektryczne
    Podwójne sterowanie elektryczne     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

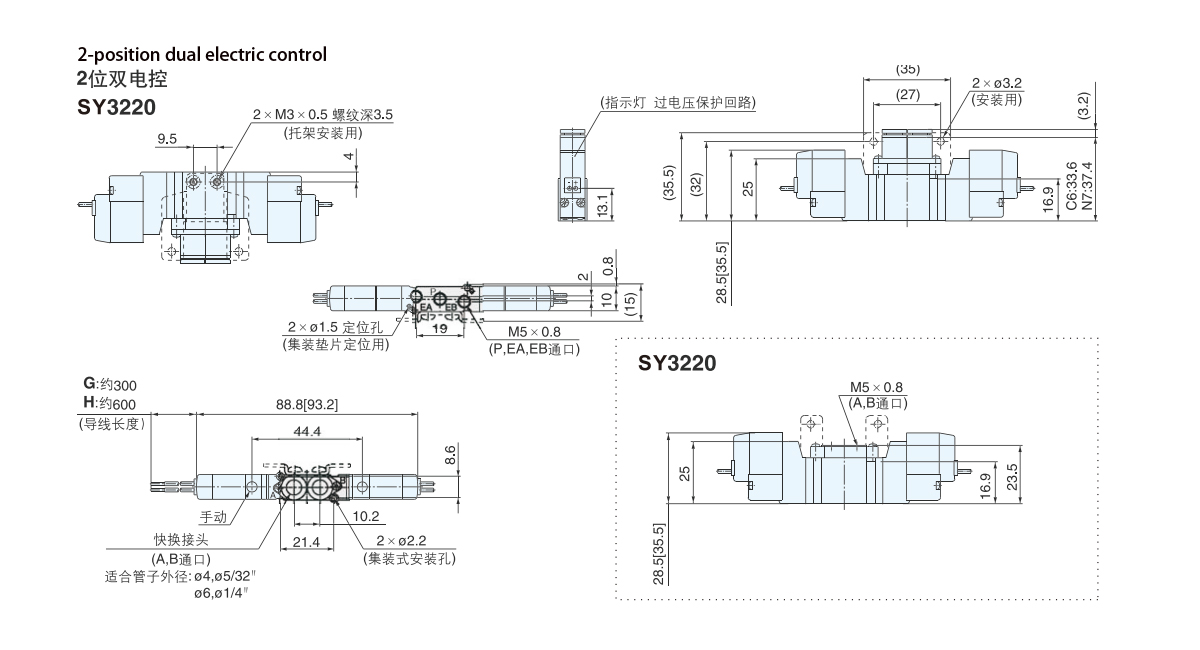

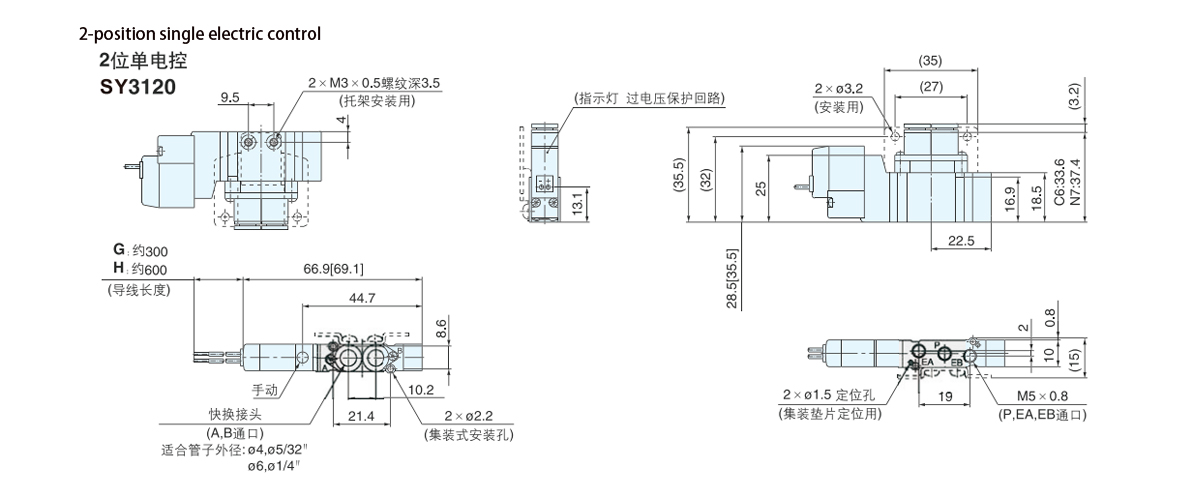

  • Wymiary zewnętrzne serii SY3000

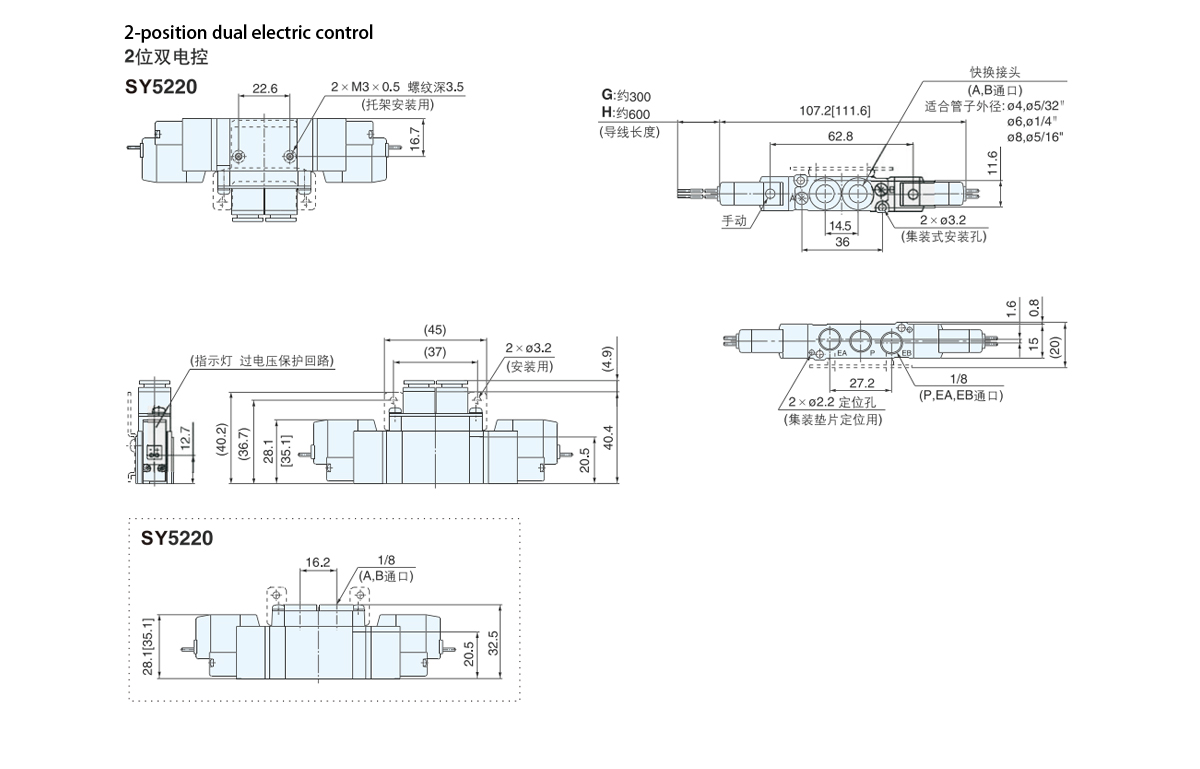

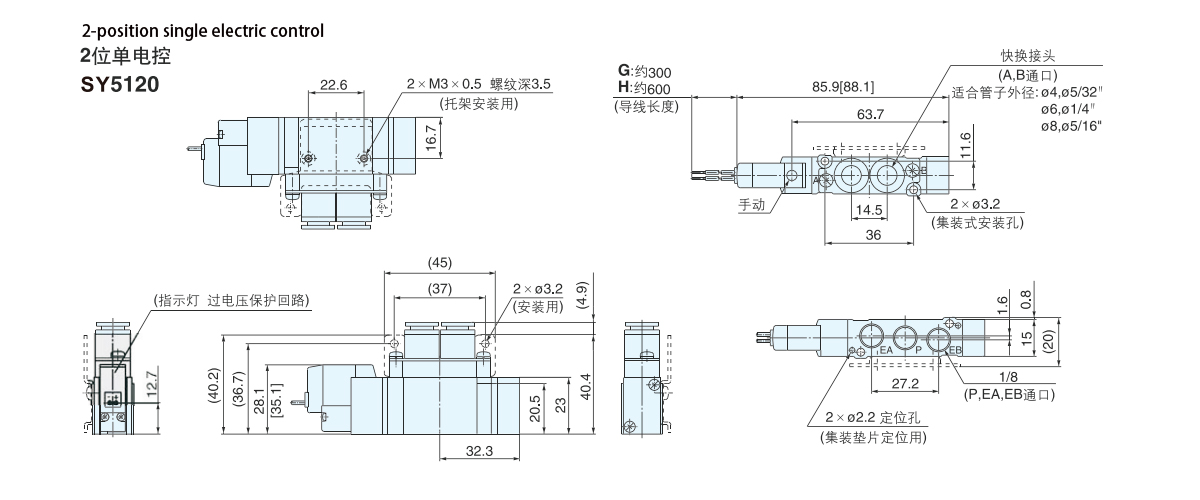

    Wymiary zewnętrzne serii SY5000

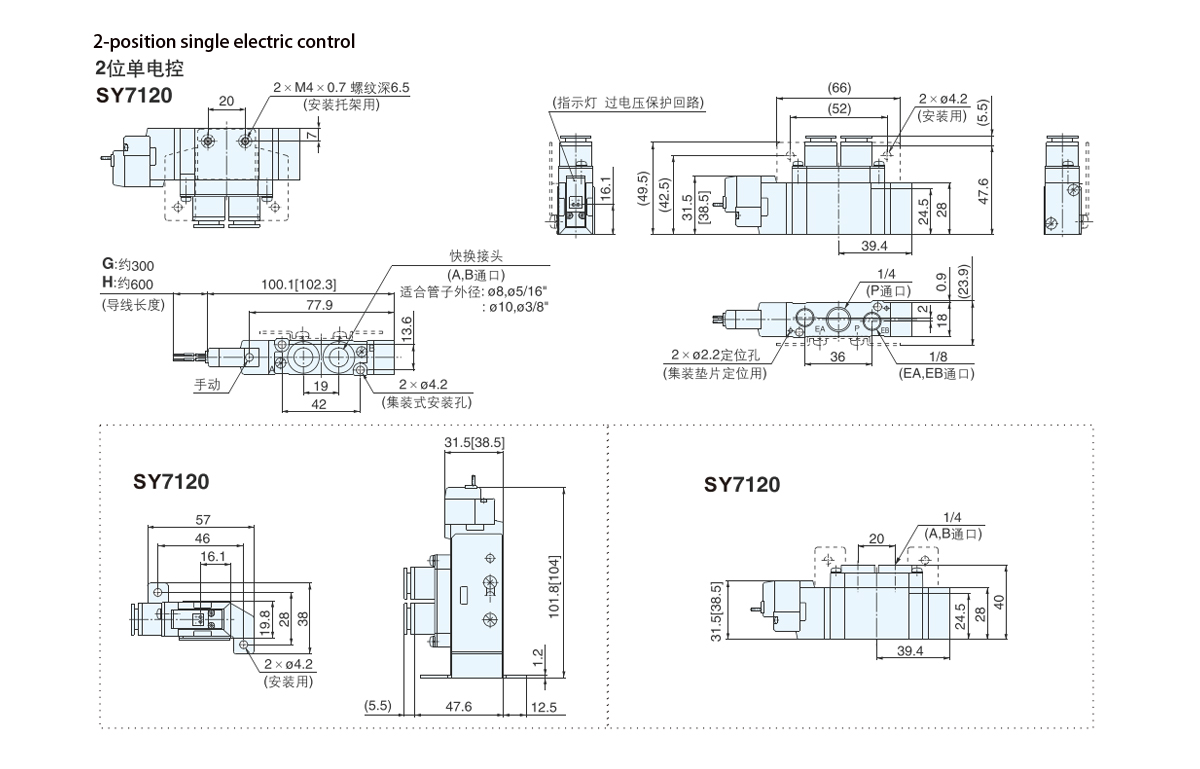

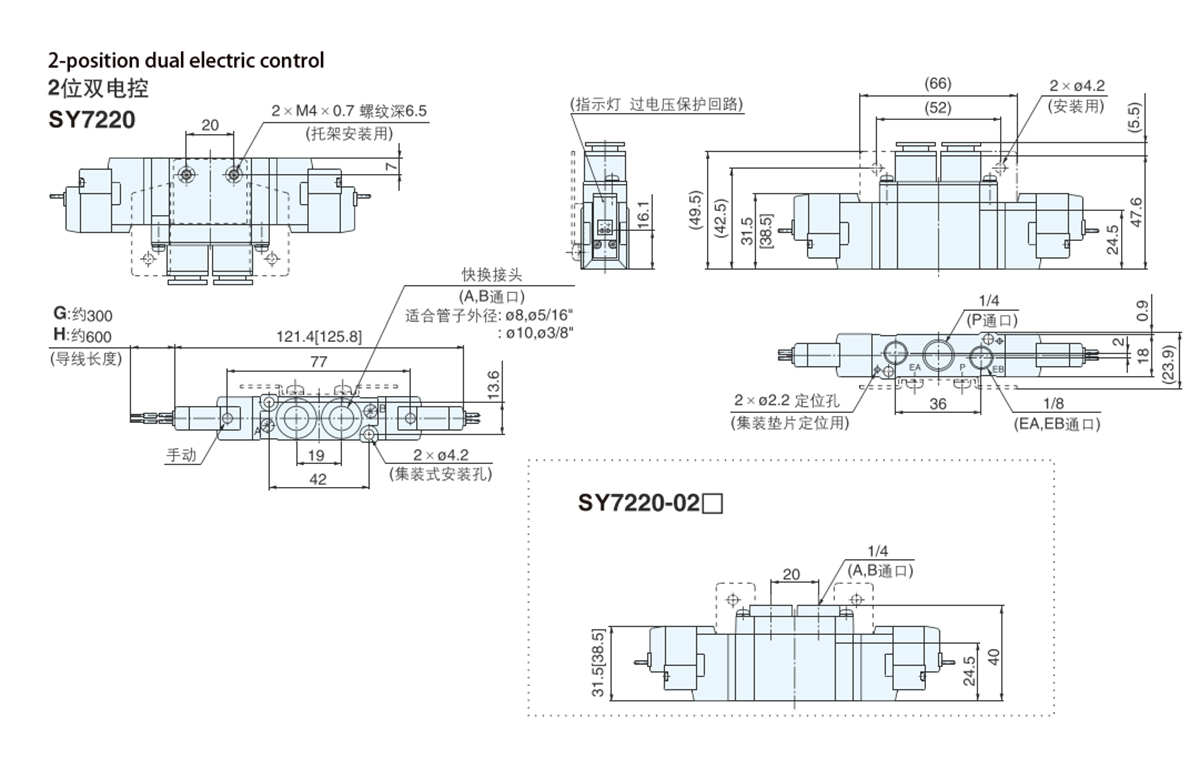

    Wymiary zewnętrzne serii SY7000
