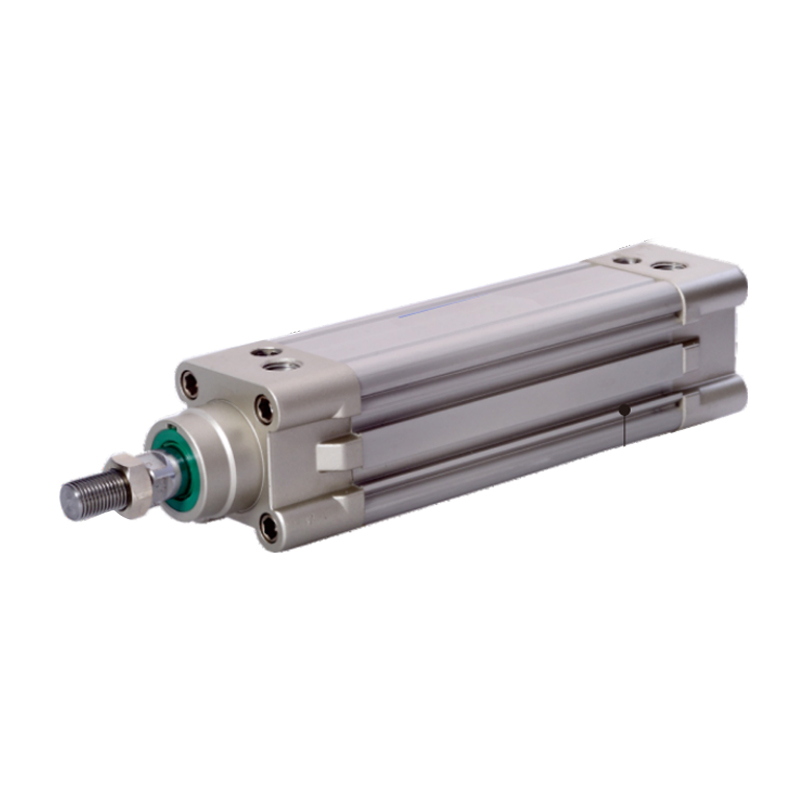

Cylinder standardowy serii SE (bez drążka kierowniczego)
  • Cylinder standardowy serii SE (bez drążka kierowniczego)
Standardowy cylinder

Cylinder standardowy serii SE (bez drążka kierowniczego)

1. Uszczelnienie tłoka przyjmuje specjalną dwukierunkową strukturę uszczelniającą o kompaktowych rozmiarach i funkcji przechowywania oleju;
2. Kwadratowa rura aluminiowa, bez drążka kierowniczego, dobre właściwości antykorozyjne;
3. Regulacja zderzaka cylindra jest stabilna;
4. Klienci mogą wybierać z butli i akcesoriów do montażu butli o różnych specyfikacjach.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Cylindry standardowe serii CA2
NASTĘPNY：Cylinder standardowy serii SI (bez drążka kierowniczego)
  • Średnica wewnętrzna (mm) 32 40 50 63 80 100 125
    Tryb pracy Typ tłokowy
    Środek roboczy Powietrze (przefiltrowane przez filtr 40μm)

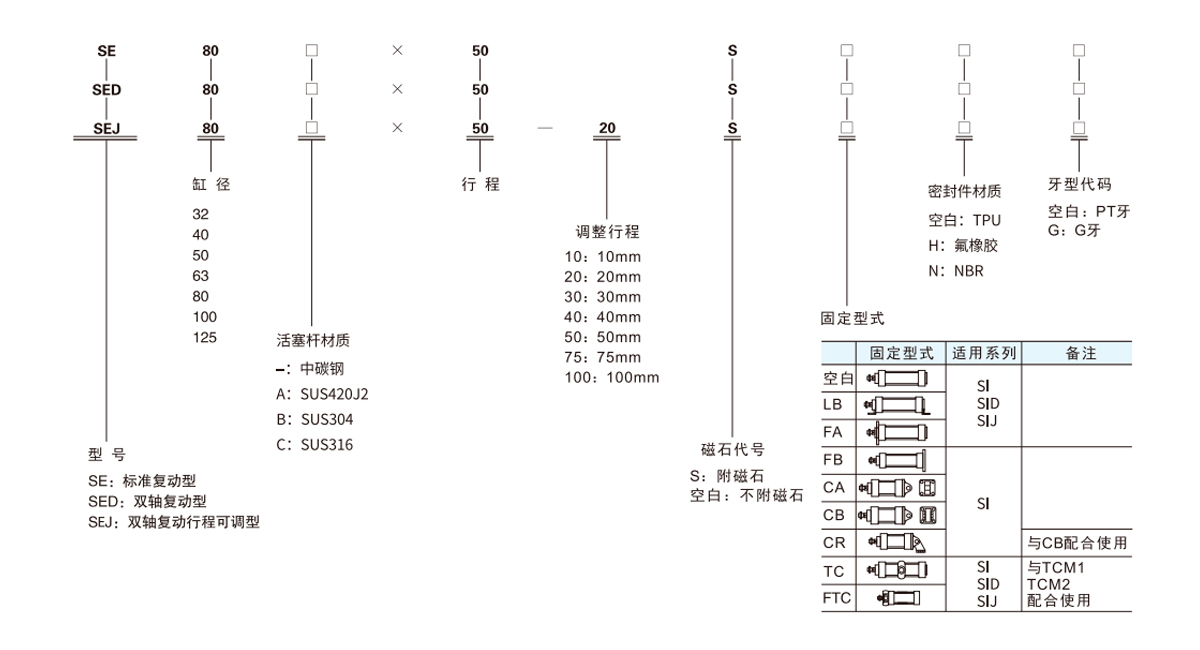

    Typ stały Seria SE Typ podstawowy FA FB CA CB CR LB TC TCM1 TCM2 FTC
    Seria SE D, SE J Typ podstawowy FA LB TC TCM1 TCM2 FTC
    Zakres ciśnienia roboczego 0,15 ~ 1,0 MPa (22 ~ 145 psi) (1,5 ~ 10,0 barów)
    Gwarantowana odporność na ciśnienie 1,5 MPa (215 psi) (15 barów)
    Temperatura pracy °C -20 ~ 70
    Zakres prędkości roboczej mm/s 30 ~ 800 30 ~ 500
    Zakres tolerancji podróży 0~250 60251~1000 151001~1500 20
    Typ bufora Regulowany bufor
    Skok bufora mm 27 30 36 40
    *Średnica przejęcia PT1/8 PT1/4 PT3/8 PT1/2
    *Dla połączenia dostępne są gwinty NPT i G.

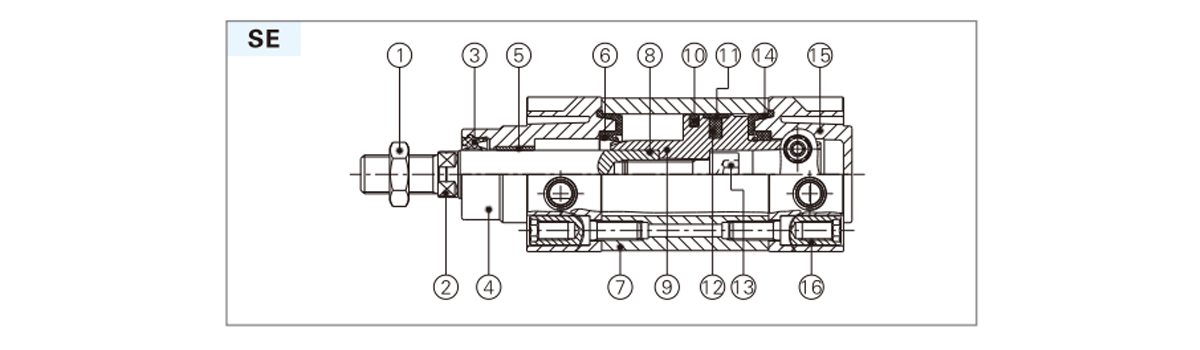

  • Imię Materiał Imię Materiał
    1 Orzech Stal węglowa/stal nierdzewna 9 Tłok Stop aluminium
    2 Tłok rod Pręt szlifierski S45C, chromowany na twardo 10 Tłok O-ring TPU
    Stal nierdzewna Materiał odporny na zużycie
    3 O-ring pokrywy przedniej TPU 11 Noś pierścionek Plastik (φ100 lub mniej)
    4 Przednia okładka Stop aluminium 12 Magnes Guma (inna)
    5 Tuleja Materiał odporny na zużycie 13 Śruba z gniazdem sześciokątnym Stal węglowa
    6 O-ring bufora TPU 14 Podkładka uszczelniająca bufora TPU
    7 Korpus cylindra Stop aluminium 15 Tylna okładka Stop aluminium
    8 Tłok rod O-ring NBR 16 Nakrętka podporowa Stal węglowa/stal nierdzewna

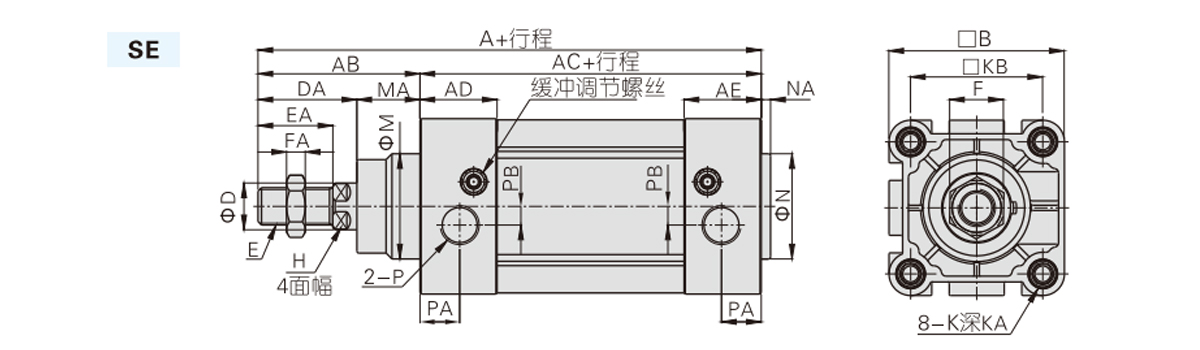

    Średnica cylindra/symbol A AB AC reklama AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2,0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Uwaga: Wymiary typu magnetycznego i typu niemagnetycznego są takie same.

    Średnica cylindra/symbol A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1,25 6
    40 213 208 54 105 33 28 M12X1,25 7
    50 244 231 69 106 42 29 M16X1,5 8
    63 259 246 69 121 42 29 M16X1,5 8
    80 300 282.5 86 128 53 35.5 M20X1,5 10
    100 320 300.5 91 138 55 35.5 M20X1,5 10
    125 398 366.5 119 160 74 42.5 M27X2,0 13.5
    Uwaga: Wymiary typów magnetycznych i niemagnetycznych są takie same. Wymiary nieokreślone odpowiadają standardowym typom SI.
