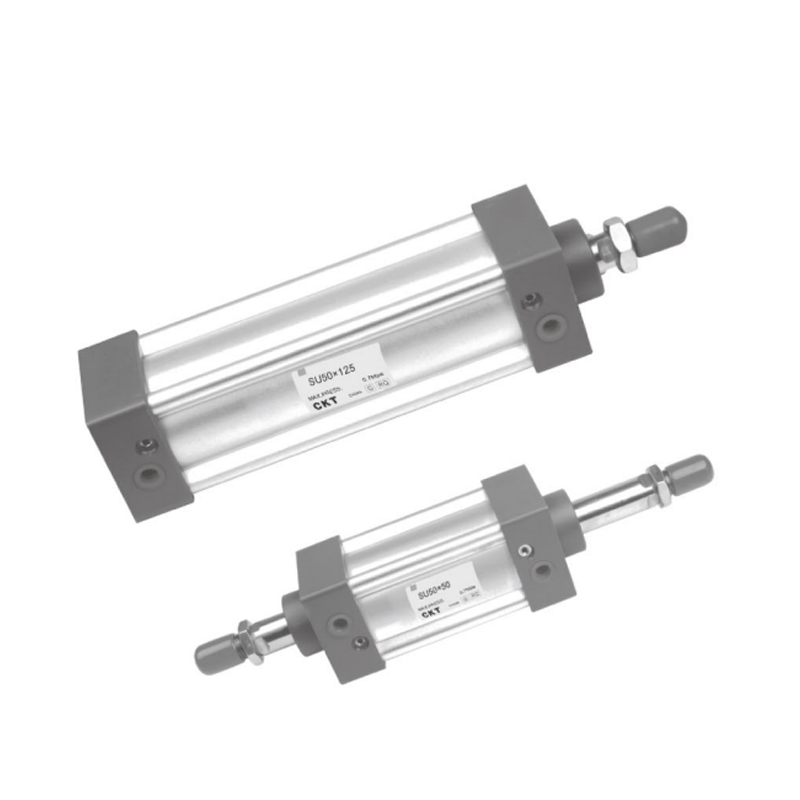

Cylinder standardowy serii SU (bez drążka kierowniczego)
  • Cylinder standardowy serii SU (bez drążka kierowniczego)
Standardowy cylinder

Cylinder standardowy serii SU (bez drążka kierowniczego)

1. Uszczelnienie tłoka przyjmuje specjalną dwukierunkową strukturę uszczelniającą o kompaktowych rozmiarach i funkcji przechowywania oleju;
2. Rura aluminiowa jest rurą w kształcie litery M bez drążka kierowniczego i ma dobre właściwości antykorozyjne;
3. W porównaniu ze standardowymi cylindrami ISO15552 długość cylindrów serii SU o tej samej średnicy cylindra jest mniejsza;
4. Regulacja zderzaka cylindra jest stabilna;
5. Akcesoria do montażu butli są wspólne dla cylindrów serii SC;
6. Wybór materiałów uszczelniających odpornych na wysokie temperatury może zapewnić normalną pracę cylindra w temperaturze 150°C.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Cylinder standardowy serii SI (bez drążka kierowniczego)
NASTĘPNY：Cylinder standardowy serii MBB
  • Rozmiar otworu (mm) 32 40 50 63 80 100
    Akcja Podwójne działanie
    Płyn Powietrze (do filtrowania przez element filtrujący 40μm)
    Montaż

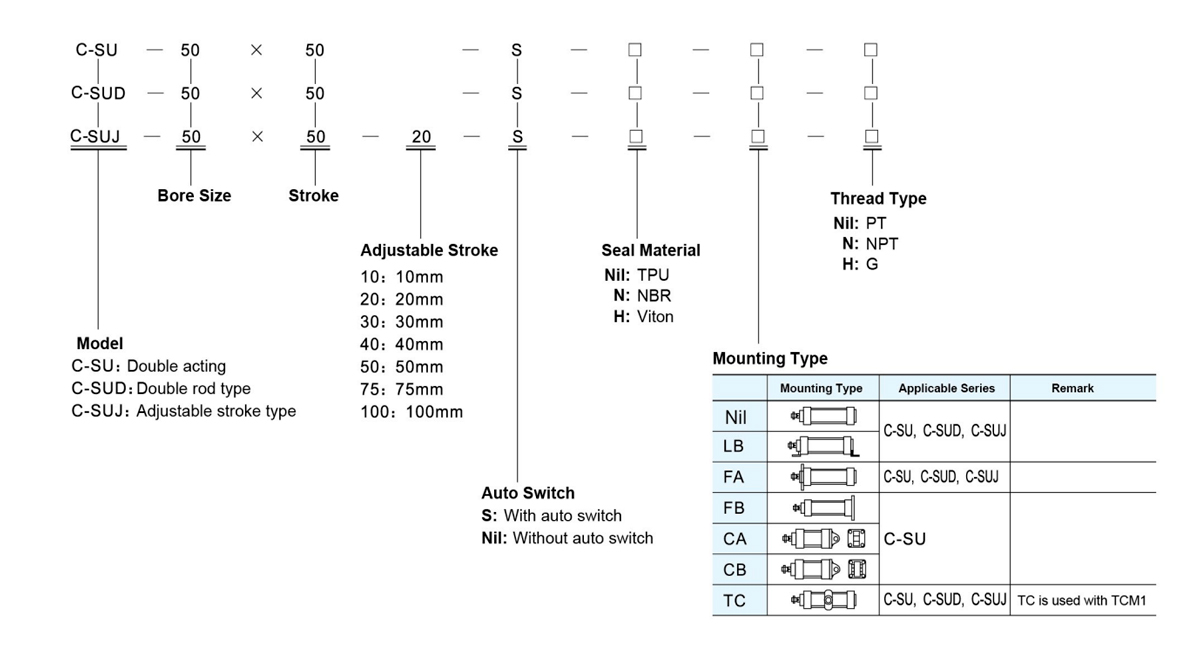

    Wpisz     		Seria C-SU Bacis FA FB CA CB LB TC TCM1
    Seria C-SUD, C-SUJ Bacis FA LB TC TCM1
    Zakres ciśnienia roboczego 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Dowód ciśnienia 1,5 MPa (215 psi)
    Temperatura robocza (℃) -20 ~ 80
    Zakres prędkości roboczej (mm/s) 30 ~ 800
    Tolerancja długości skoku 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Poduszka Regulowana poduszka
    Poduszka Stroke 21 28 29
    *Rozmiar portu PT1/8 PT1/4 PT3/8 PT1/2
    *Dla połączenia dostępne są gwinty NPT i G.

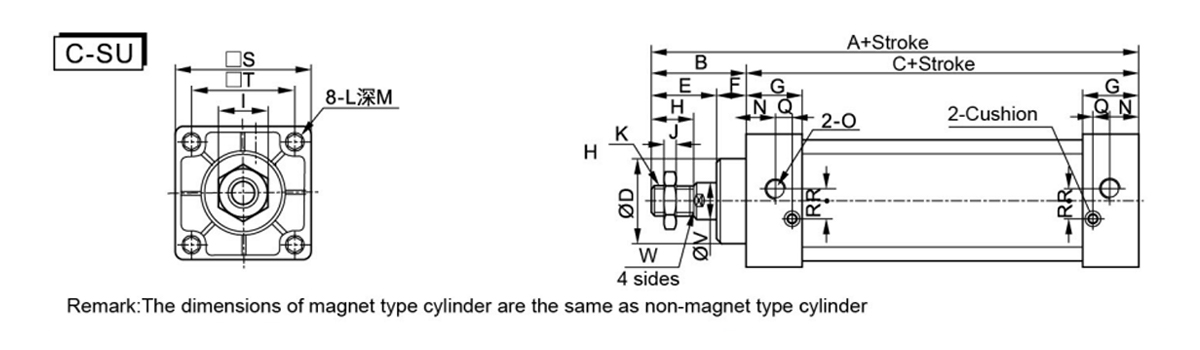

  • Rozmiar otworu/symbol A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

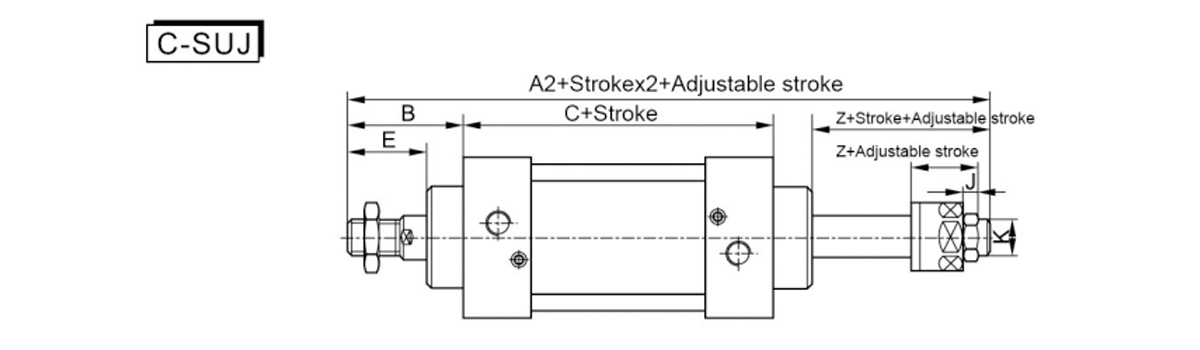

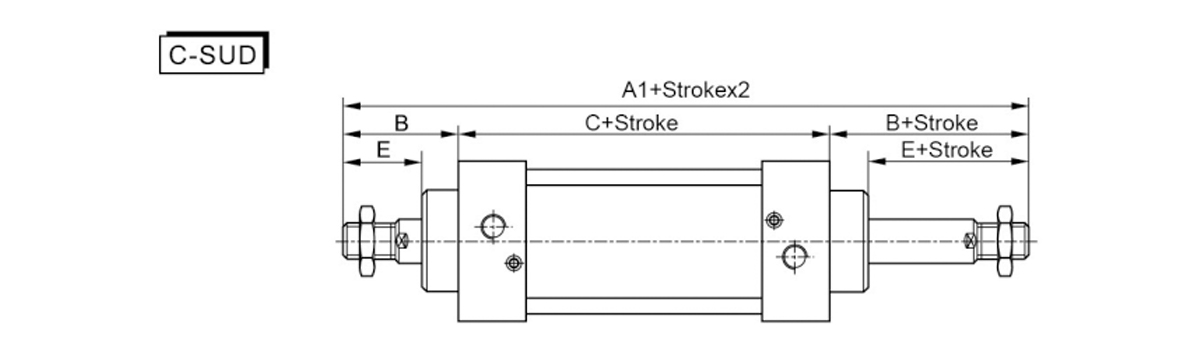

    Rozmiar otworu/symbol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Uwaga: 1. Wymiary cylindra z magnesem są takie same jak cylindra z magnesem; 2. Ten sam rozmiar co standardowy typ C-SU dla modelu nie pokazuje rozmiaru.

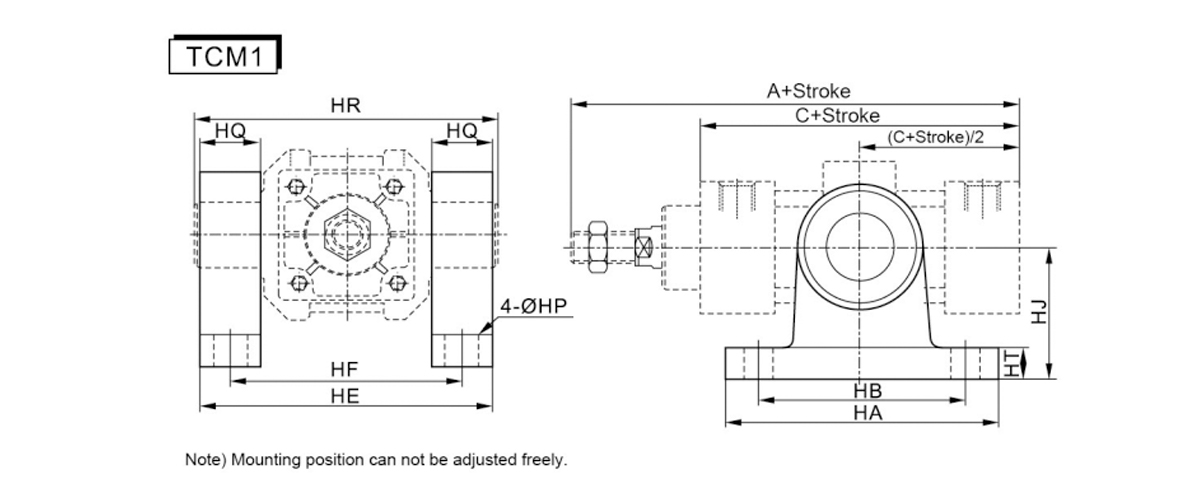

    Rozmiar otworu/symbol A C HA HB ON HF HP Siedziba HR HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

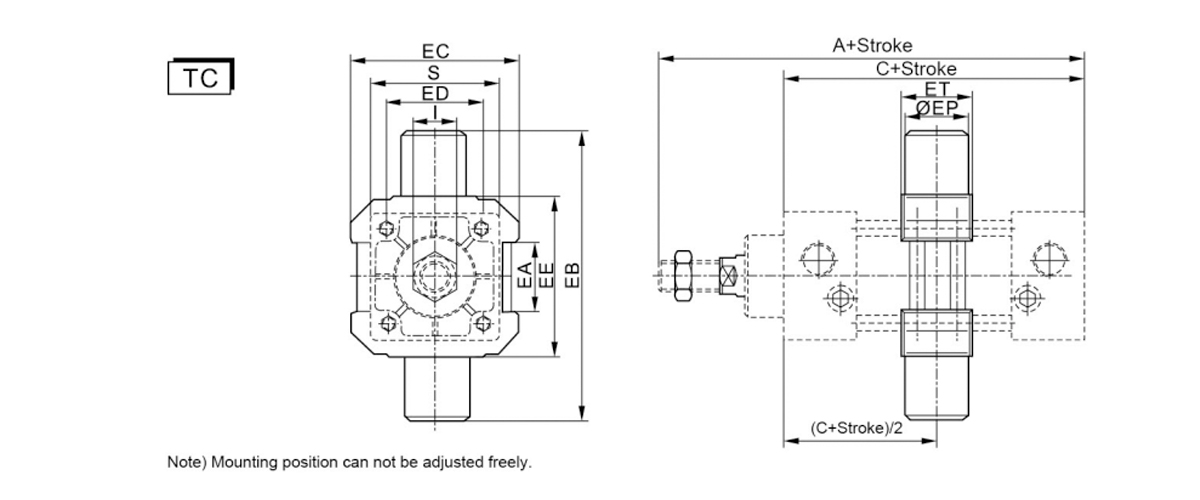

    Rozmiar otworu/symbol A C EA EB WE ED EE PE ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Wymiary montażowe pozostałych nasadek są dokładnie takie same jak w przypadku cylindrów serii C-SC.
