Cienki, dwuosiowy siłownik wielopozycyjny serii SDAW Dostawcy

Dom / Produkty / Cylinder pneumatyczny / Cienki cylinder / Cienki, dwuosiowy siłownik wielopozycyjny serii SDAW

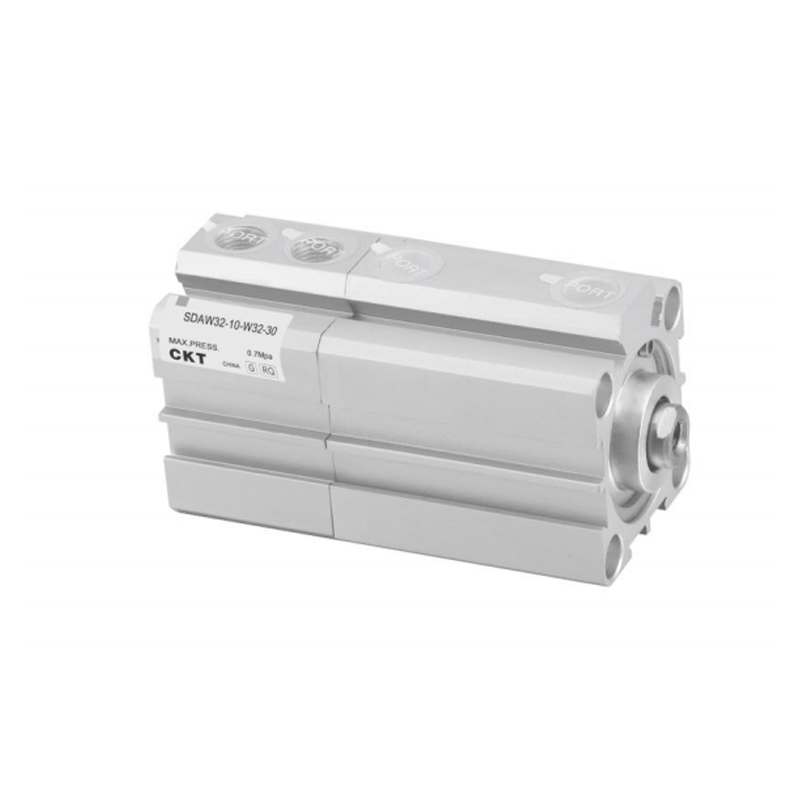

Cienki, dwuosiowy siłownik wielopozycyjny serii SDAW
  • Cienki, dwuosiowy siłownik wielopozycyjny serii SDAW
Cienki cylinder

Cienki, dwuosiowy siłownik wielopozycyjny serii SDAW

Cienki, dwuosiowy, wielopozycyjny cylinder serii SDAW to cienki cylinder zaprojektowany z myślą o dużej wydajności przestrzennej i wymaganiach dotyczących wielu stacji. Jego dwuosiowa konstrukcja prowadząca i możliwość parkowania w wielu pozycjach znacznie optymalizują zwartość układu sprzętu i pewność ścieżki ruchu.

(1) Ultra cienka konstrukcja korpusu
Przełamując granicę grubości tradycyjnych cylindrów, rozmiar osiowy jest znacznie skompresowany, co nadaje się do integracji modułów automatyki przy ścisłych ograniczeniach przestrzennych.

(2) Dwustronna sztywna konstrukcja pręta prowadzącego
Połączone równolegle drążki prowadzące o wysokiej wytrzymałości skutecznie tłumią moment odchylający tłoczyska i zapewniają dokładność trajektorii efektora końcowego przy złożonych obciążeniach.

(3) Programowalne parkowanie w wielu pozycjach
Obsługuje dokładne blokowanie i wielokrotne pozycjonowanie więcej niż dwóch wcześniej określonych pozycji w zakresie skoku za pomocą zewnętrznych zespołów hamulcowych lub konfiguracji grup zaworów.

(4) Siłownik o dużych możliwościach adaptacji
Dostępne są opcjonalne gniazda przełączników magnetycznych i różnorodne interfejsy montażowe (z kołnierzem dolnym/końcowym), aby spełnić wymagania integracji mechanicznej/elektrycznej głównych platform automatyki.

(5) Lekka dynamiczna reakcja
Wewnętrzna ścieżka przepływu i zespół tłoka cylindra są zoptymalizowane w celu zwiększenia częstotliwości ruchu posuwisto-zwrotnego przy jednoczesnym zachowaniu ciągu wyjściowego, aby spełnić wymagania warunków pracy intensywnie dudniących.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Brak poprzedniego artykułu
NASTĘPNY：Cienki siłownik wielopozycyjny serii SDAT

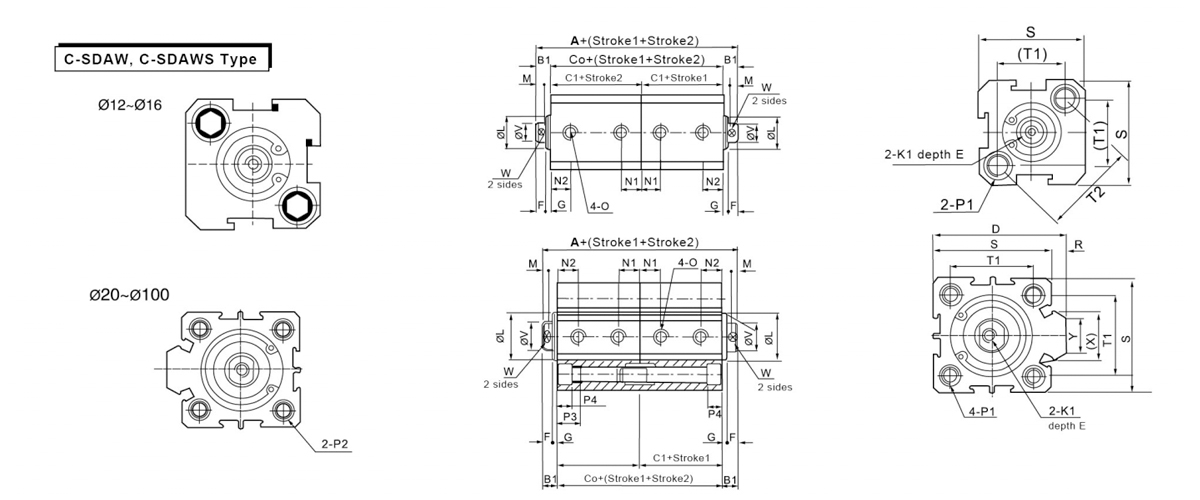

  • Formularz Bez automatycznego przełączania Z automatycznym przełączaniem B1 D E F G K1 L M N1 N2
    rozmiar A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1,5 55 4 16 20.5 16 20.5

    Rozmiar otworu
    ISymbol     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Gwint φ6,5 M5×0,8 otwór przelotowy: φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Gwint Φ6,5 M5×0,8 otwór przelotowy: 4,2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0,8 Obie strony: gwint φ6,5 M5×0,8 otwór przelotowy: φ4,2 Obie strony: φ6,5 otwór przelotowy: φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Obie strony: gwint φ8,2 M6×1,0 otwór przelotowy: φ4,6 Obie strony: φ8,2 otwór przelotowy: φ6,2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Obie strony: gwint φ8,2 M6×1,0 otwór przelotowy: φ4,6 Obie strony: φ8,2 otwór przelotowy: φ6,2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Obie strony: gwint φ10 M8×1,25 otwór przelotowy: φ6,5 Obie strony: 10 otworów przelotowych: φ8,2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Obie strony: gwint Φ11 M8×1,25 otwór przelotowy: φ6,5 Obie strony: φ11 otwór przelotowy: φ8,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obie strony: gwint Φ11 M8×1,25 otwór przelotowy: φ6,5 Obie strony: Φ11 otwór przelotowy: φ8,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Obie strony: gwint φ14 M12×1,75 otwór przelotowy: φ9,2 Obie strony: φ14 otwór przelotowy: φ12,3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Obie strony: gwint φ17,5 M14×2otwór przelotowy: φ11,3 Obie strony: φ17,5 otwór przelotowy: 14,2 30 13 10 114 90 - 32 27 35 26
