Wielostopniowy eżektor próżniowy serii ZL3/ZL6 Dostawcy

Dom / Produkty / Komponenty próżniowe / Wielostopniowy generator próżni / Wielostopniowy generator próżniowy serii ZL / Wielostopniowy eżektor próżniowy serii ZL3/ZL6

Wielostopniowy eżektor próżniowy serii ZL3/ZL6 Wielostopniowy eżektor próżniowy serii ZL3/ZL6
  • Wielostopniowy eżektor próżniowy serii ZL3/ZL6
  • Wielostopniowy eżektor próżniowy serii ZL3/ZL6
Wielostopniowy generator próżniowy serii ZL

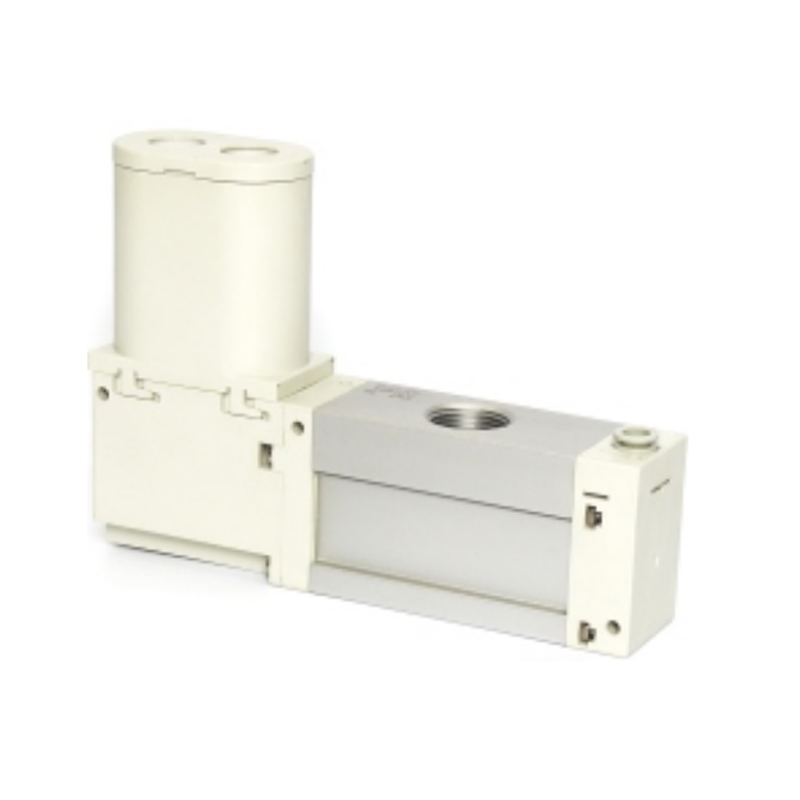

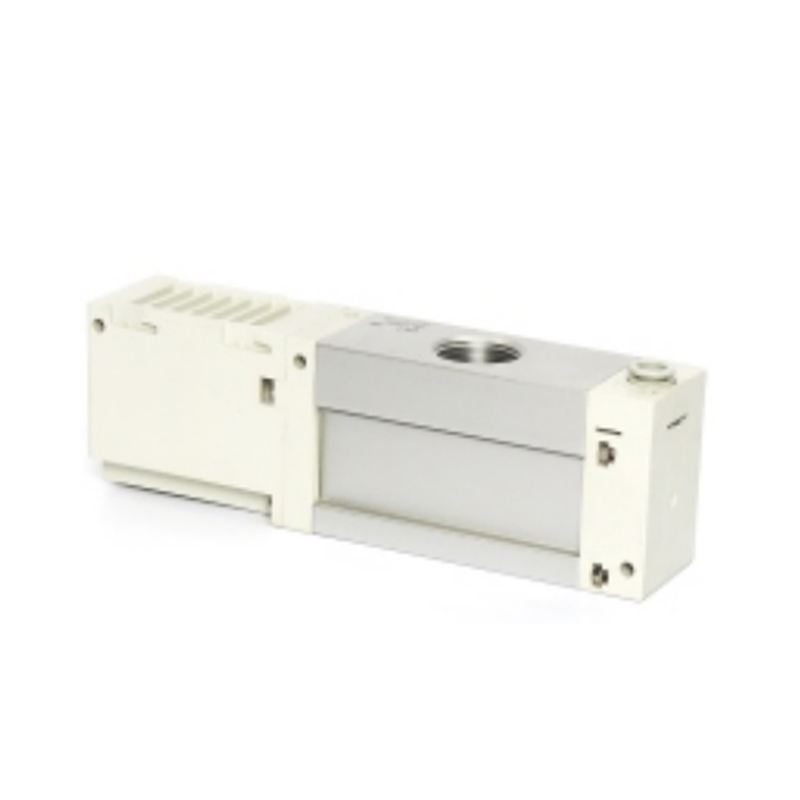

Wielostopniowy eżektor próżniowy serii ZL3/ZL6

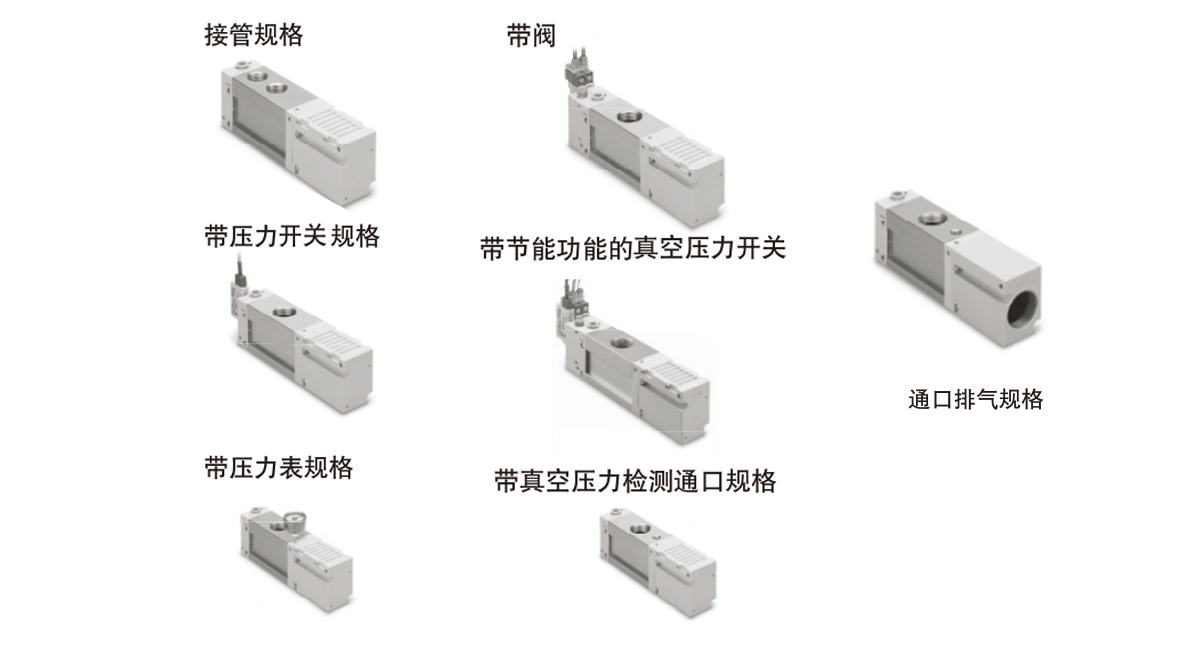

Wielostopniowy eżektor próżniowy serii ZL3/ZL6 to modułowa jednostka wytwarzająca próżnię zbudowana na zasadzie wielostopniowej zwężki Venturiego. Jest przeznaczony do scenariuszy, w których w automatyce przemysłowej konieczne jest szybkie wygenerowanie stabilnego podciśnienia i nadaje się do chwytania, adsorbowania lub mocowania różnych przedmiotów obrabianych.

•Wieloetapowe projektowanie konstrukcji

Konstrukcja szeregowej rurki Venturiego została przyjęta w celu osiągnięcia stopniowej konwersji energii sprężonego powietrza. Przepływ powietrza jest rozszerzany wielostopniowo, aby stopniowo wzmacniać efekt podciśnienia. W porównaniu z konstrukcją jednostopniową przy tych samych warunkach źródła powietrza, może zapewnić wyższą wydajność ssania lub zmniejszyć zużycie sprężonego powietrza.

• Optymalizacja stabilności próżni

Wewnętrzny kanał przepływowy jest specjalnie zoptymalizowany pod kątem tłumienia turbulencji i równoważenia wahań ciśnienia na każdym poziomie. Taka konstrukcja zapewnia stabilny poziom podciśnienia podczas pracy ciągłej lub niewielkich zmian obciążenia, zmniejszając ryzyko obluzowania zasysanego przedmiotu.

•Elastyczne dostosowanie warunków pracy

Podstawowe komponenty mają szeroki zakres tolerancji przepływu i są kompatybilne z różnymi przeciwciśnieniami spalin i warunkami wycieków. Szczególnie nadaje się do operacji adsorpcji niestandardowych detali o porowatych powierzchniach, złożonych krzywiznach lub śladowej przepuszczalności powietrza.

• Charakterystyka szybkiego reagowania

Wnęka do wstępnego sprężania i kanał przepływowy o niskiej bezwładności współpracują, aby uzyskać ustanowienie i uwolnienie próżni w milisekundach. Spełnia wymagania aplikacyjne częstego startu i zatrzymania w rytmie szybkiej automatyki oraz skraca czas oczekiwania cyklu.

•Modułowa integracja funkcji

W głównym korpusie zastosowano standardowy interfejs ścieżki gazu i strukturę pozycjonowania instalacji, aby umożliwić szybką integrację przełącznika próżniowego, modułu filtrującego lub elementu tłumika. Moduły funkcjonalne można elastycznie konfigurować w zależności od złożoności systemu, aby zmniejszyć ogólną złożoność rurociągu.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Brak poprzedniego artykułu
NASTĘPNY：Wielostopniowy eżektor próżniowy serii ZL1

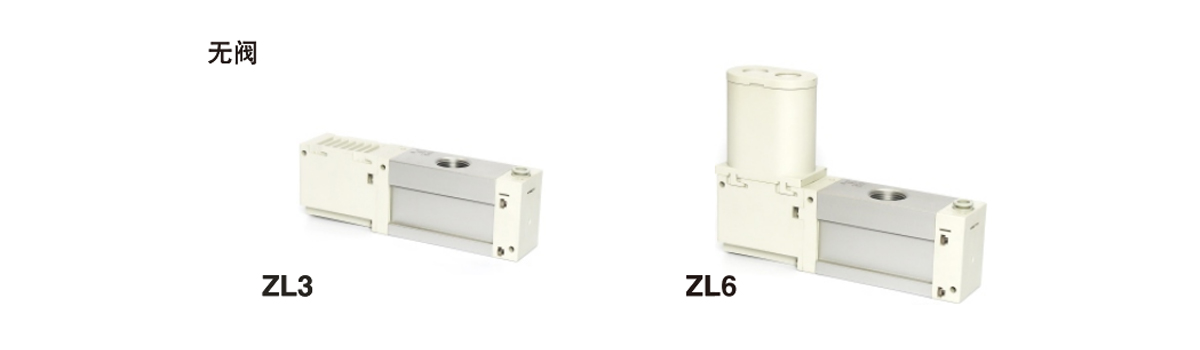

  • ZL3 ZL6
    Modelkakakakaka ZL3M□□ ZL3H□□ Modelkakakakaka ZL6M□□ ZL6H□□
    Średnica dyszy [mm] 1.9 1.5 Średnica dyszy [mm] 1,9 × 2 1,5×2
    Standardowe ciśnienie zasilania [MPa] 0.35 0.50 Standardowe ciśnienie zasilania [MPa] Bez zaworu 0.35 0.50
    Maksymalne ciśnienie podciśnienia [kPa] Uwaga 1) -91 -93 Z zaworem 0.37 0.52
    Maksymalne natężenie przepływu dolotowego [l/min (ANR)] 280 Maksymalne ciśnienie podciśnienia [kPa] Uwaga 1) -91 -93
    300 Maksymalne natężenie przepływu inhalacyjnego [l/min (ANR)] 580
    Zużycie powietrza [l/min (ANR)] 150 135 Specyfikacje przejęcia/wentylacji 600
    Zakres ciśnienia zasilania [MPa] 0,2 ~ 0,6 Zużycie powietrza [l/min (ANR)] 300 270
    Zakres temperatury pracy [°C] -5 do 50 (bez zamarzania i kondensacji) Zakres ciśnienia zasilania [MPa] 0,2 ~ 0,6
    Płyn operacyjny Powietrze Zakres temperatury pracy [℃] -5 do 50 (bez zamarzania i kondensacji)
    Odporność na wibracje [m/s²] Uwaga 2) 20 Płyn operacyjny Powietrze
    Odporność na uderzenia [m/s²] Uwaga 3) 100 Odporność na wibracje [m/s²] Uwaga 2) 20
    Odporność na uderzenia [m/s²] Uwaga 3) 100
    Uwaga 1) Wartości uzyskane w warunkach pomiarowych naszej firmy przy standardowym ciśnieniu zasilania. Wartości te mogą się różnić w zależności od ciśnienia atmosferycznego (klimat, wysokość nad poziomem morza itp.) lub metod pomiaru.
    Uwaga 2) 10 do 500 Hz, 2 godziny w każdym kierunku X, Y i Z (bez zasilania, wartości początkowe).
    Uwaga 3) 3 razy w każdym z kierunków X, Y i Z (brak zasilania, wartości początkowe).

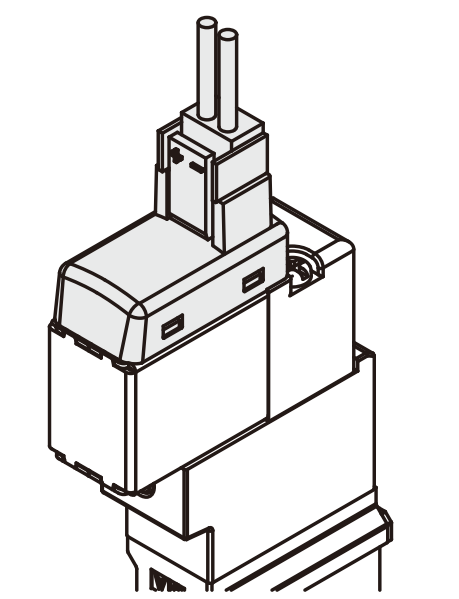

    Zawór zasilający, specyfikacja zaworu bezpieczeństwa
    Modelkakakakaka ZL3-JSY3140
    Czas reakcji (przy 0,5 MPa) Mniej niż 27 ms Uwaga 1)
    Maksymalna częstotliwość robocza 5 Hz
    Obsługa ręczna Typ push bez blokady
    Napięcie znamionowe cewki DC24V
    Dopuszczalne wahania napięcia ±10% napięcia znamionowego
    Zużycie energii 0,4 W

    Dane techniczne manometru
    Modelkakakakaka GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Jednostka ciśnienia kPa inHg i psi są używane razem do wskazania
    Zakres ciśnienia -100 ~ 100 kPa -30 cali Hg ~ 14 psi
    Gwint połączenia R1/8 NPT1/8
    Dokładność Strona próżniowa ±3% pełnej skali, strona dodatniego ciśnienia ±5% pełnej skali
    Waga 30g

    Hałas wydechowy (wartość odniesienia)
    Modelkakakakaka ZL3 ZL6
    Hałas wydechowy [dB(A)] 68

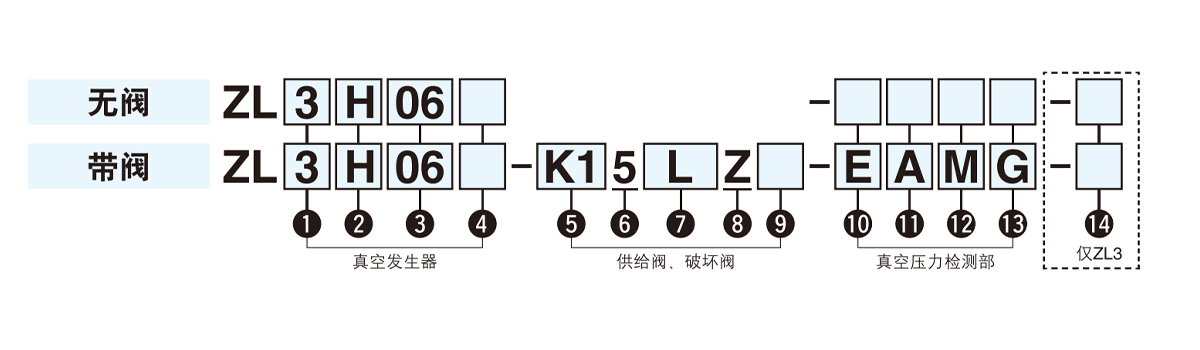

  • ① Maksymalne natężenie przepływu wlotowego ② Standardowe ciśnienie zasilania ④Specyfikacje wydechu ⑦Metoda wyprowadzenia drutu
    3 300 l/min (ANR)※1 H 0,50 MPa Nieoznaczone Wydech tłumika Typ gniazda w kształcie litery L
    6 600 l/min (ANR)※1 P Otwarty wydech
    ※1 Podczas łączenia rur i odpowietrzania

    L: Długość przewodu 0,3 m

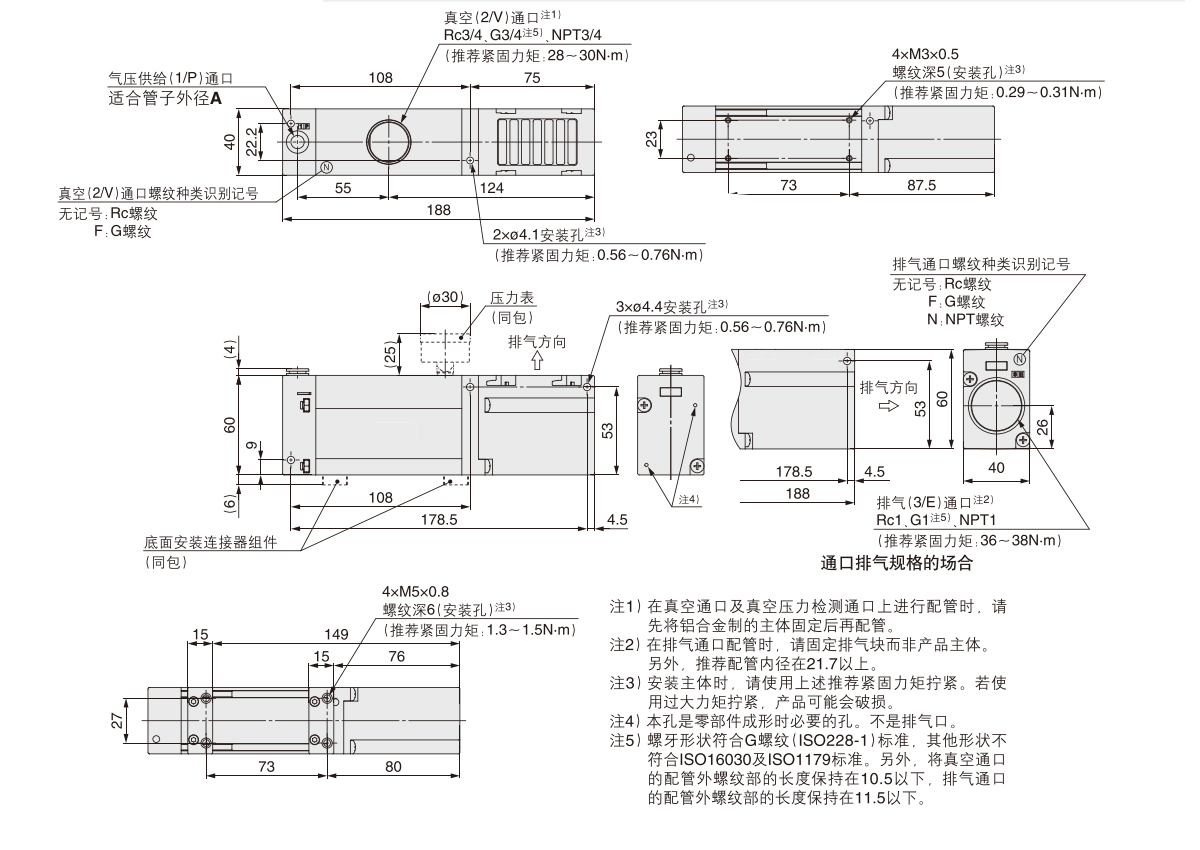

    ③ Rozmiar przyłącza próżniowego (2/V)/port zasilania (1/P) odpowiedni do zewnętrznej średnicy rury
    Marek Odpowietrznik próżniowy (2/V). Zasilanie (1/P) Przez port
    06 Wc3/4 Złącze proste 8 mm

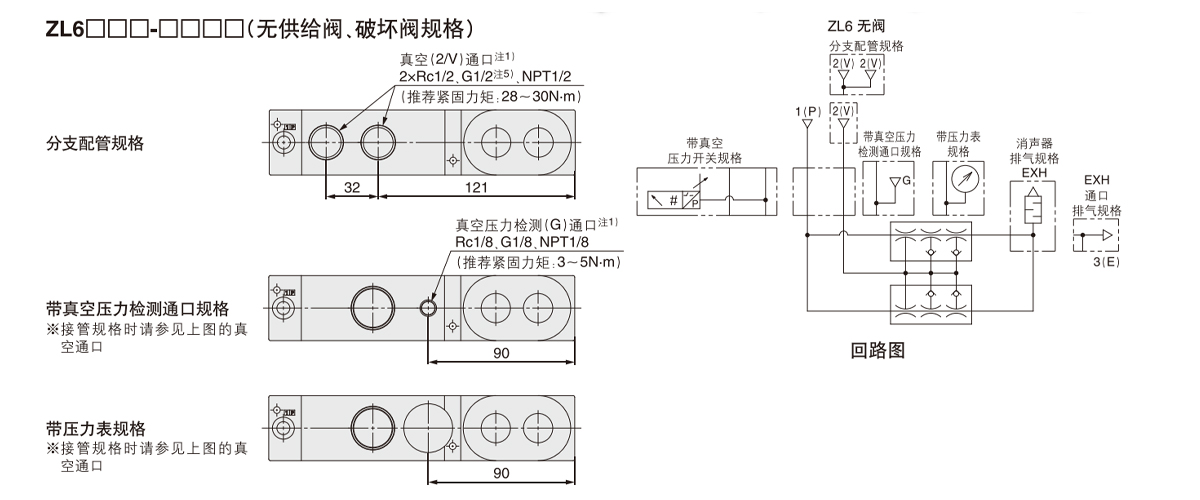

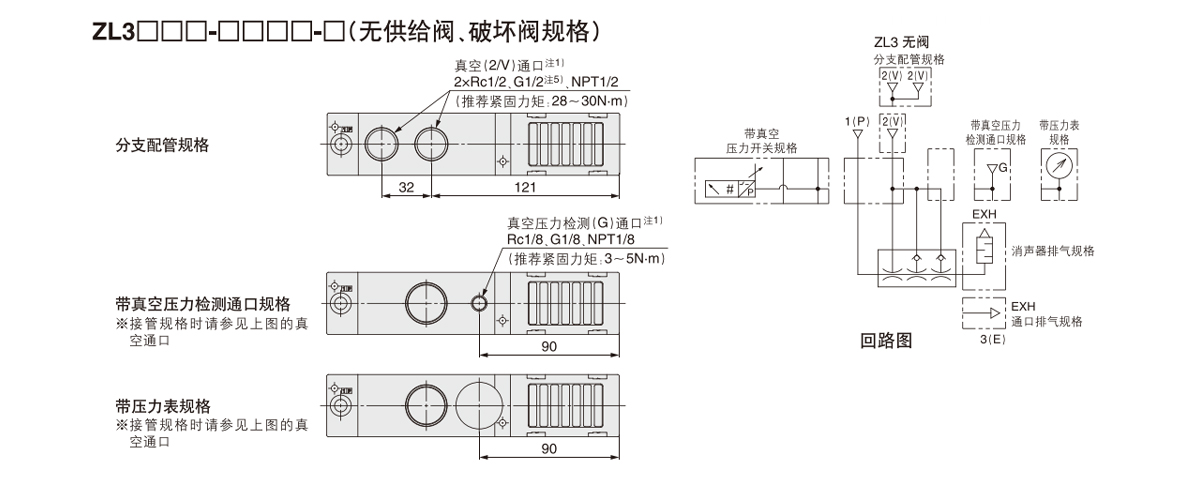

    04 2×Rc1/2 (specyfikacja rury podrozdzielczej)
    06L G3/4 Łącznik kolankowy 8 mm
    04L 2×G1/2 (specyfikacja rury odgałęzionej)
    ⑤Kombinacja zaworu zasilającego i zaworu bezpieczeństwa ⑩Wydział Badań Podciśnieniowych
    K1 Zawór zasilający (N.C.), zawór odcinający (N.C.) Nieoznaczone Żadne
    ⑥Napięcie znamionowe GN Z portem do pomiaru podciśnienia (G):
    5 DC24V
    G Manometr
    ⑧ Lampka kontrolna i obwód zabezpieczający przed przepięciem
    Z Z lampką kontrolną i obwodem zabezpieczającym przed przepięciem E Presostat podciśnienia (podciśnienie 2 wyjścia)
    ⑨Obsługa ręczna F Presostat podciśnienia (mieszany 2 wyjścia)
    Nieoznaczone Bez blokady, typu push

    ⑩Ma zastosowanie tylko wtedy, gdy w sekcji wykrywania podciśnienia wybrano E/F/V.
    ⑪Specyfikacje wyjściowe Dotyczy tylko ZL3
    A Otwarty kolektor NPN ⑭Elementy opcjonalne
    Nieoznaczone Brak dostępnych opcji
    B Otwarty kolektor PNP

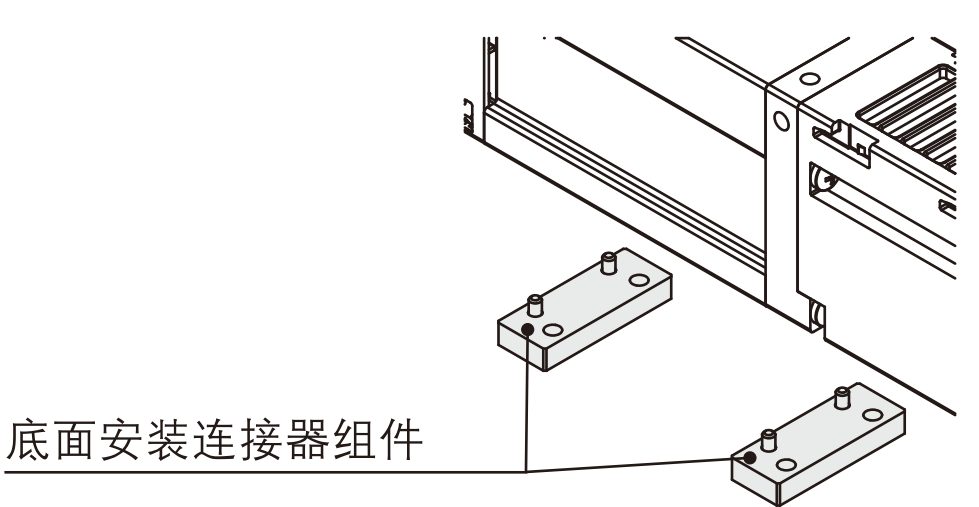

    B Zespół złącza do montażu powierzchniowego na dole※9 (w zestawie)
    ⑫Specyfikacje urządzenia

    ※9
    Do dopasowania do zespołów złączy o rozstawie śrub 27 mm na dolnej powierzchni poprzedniego modelu ZL212. Wymagane w przypadku wymiany poprzedniego modelu ZL212 z mocowaniem dolnym. (2 sztuki w zestawie, zawiera 4 śruby). Boczne otwory montażowe są wymienne nawet bez opcji.

    Nieoznaczone Z funkcją konwersji jednostek
    M Jednostka SI stała (kPa)
    P Z funkcją konwersji jednostek (initial value psi)※10
    ⑬Specyfikacje przewodów
    Nieoznaczone Odłączony przewód
    G Okablowanie z wtyczką (długość 2 m) (ten sam pakiet)

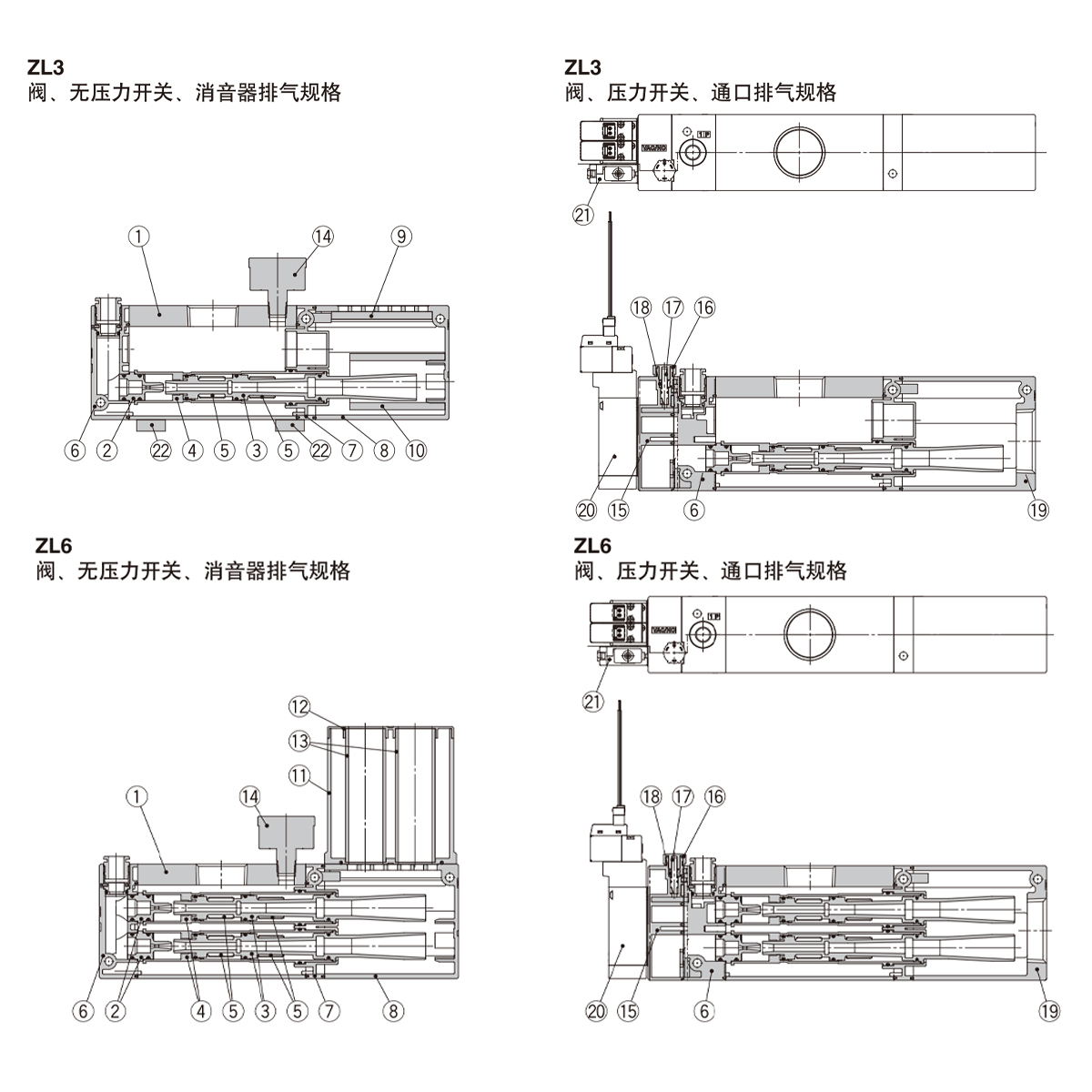

  • Części składowe
    Numer Imię Materiał Uwaga Numer Imię Materiał Uwaga
    1 Korpus główny „Stop aluminium
    (anodowane)”     		- 14 Manometr - -
    15 Płyta zaworowa PBT -
    2 Dysza POM - 16 Koło ręczne POM -
    3 Dysza Lavala PBT 17 Zawór iglicowy PBT -
    4 Załącznik POM 18 Zawór iglicowy guide rod Mosiądz (niklowanie bezprądowe) -
    5 Zawór jednokierunkowy FKM -
    6 Złącze przednie PBT - 19 Blok przelotowy Stop aluminium (chromowany, powlekany) -
    7 Złącze tylne PBT -
    8 Korpus tłumika 1 PBT - 20 Zawór zasilający, zawór bezpieczeństwa - -
    9 Materiał tłumika 1 Żywica 21 Przełącznik ciśnienia próżni - -
    10 Materiał tłumika 2 Włóknina 22 Zespół złącza do montażu od dołu Mosiądz (niklowanie bezprądowe) -
    11 Korpus tłumika 2 PBT - -
    12 Osłona tłumika POM 23 Materiał uszczelniający (o-ringi itp.) HNBR/NBR -
    13 Materiał tłumika 3 Włóknina (Nieusuwalny, zespół tłumika należy wymienić) 24 Śruby montażowe Stal (chromian trójwartościowy) -
    - - - -

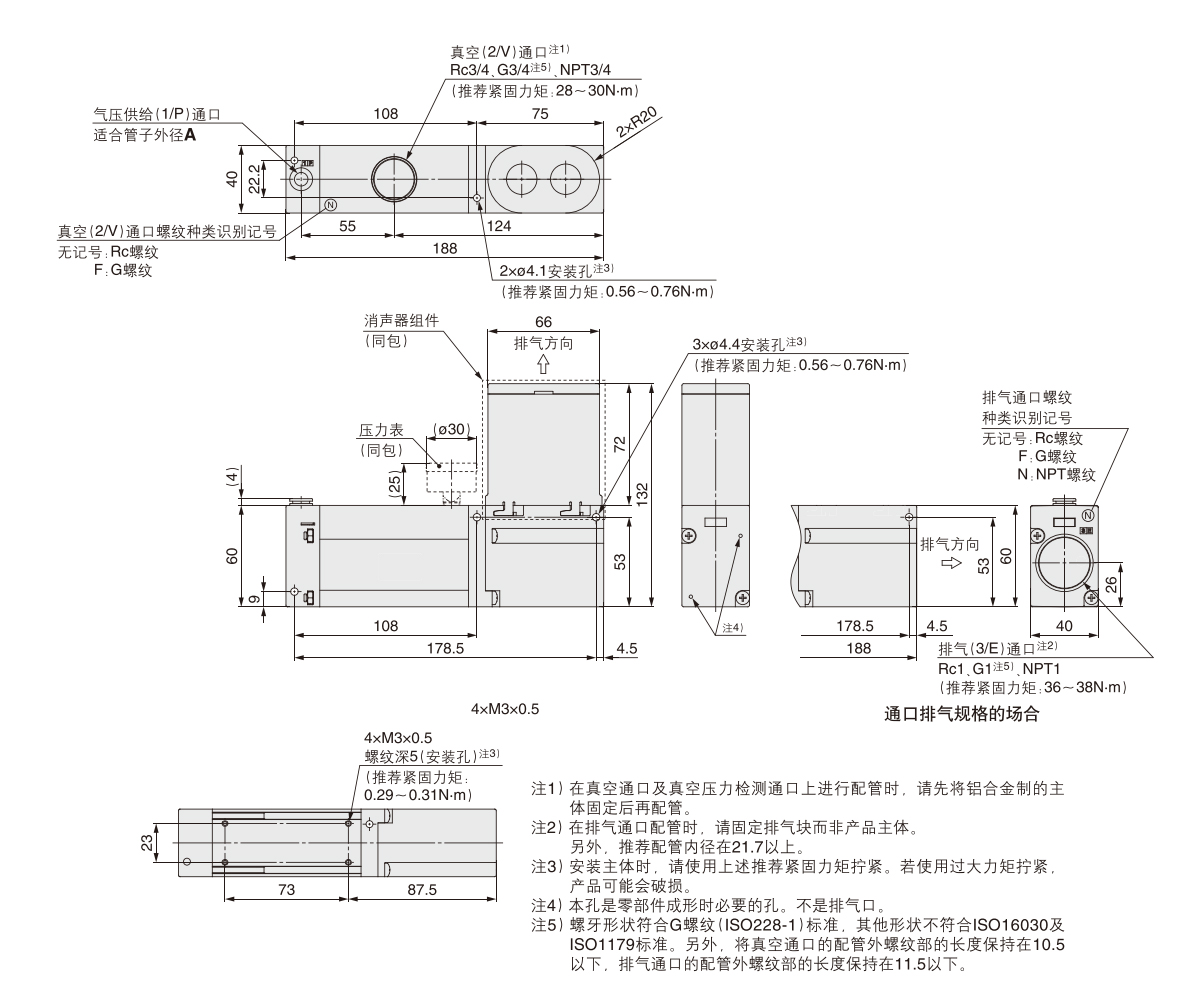

    Przyłącze zasilania powietrzem (1/P) jest dostosowane do zewnętrznej średnicy rury.
    A Zwolnij kolor rękawa
    ZL3[ □□ 8 Jasnoszary

    Przyłącze zasilania powietrzem (1/P) jest dostosowane do zewnętrznej średnicy rury.
    A Zwolnij kolor rękawa
    ZL6  □ 8 Jasnoszary
