Przyssawka próżniowa do dużych obciążeń serii ZP z adapterem i wspornikiem buforowym (Ř32~Ř340) Dostawcy

Dom / Produkty / Komponenty próżniowe / Przyssawka próżniowa / Przyssawka próżniowa o dużej wytrzymałości, adapter i wspornik buforowy serii ZP / Przyssawka próżniowa do dużych obciążeń serii ZP z adapterem i wspornikiem buforowym (Ř32~Ř340)

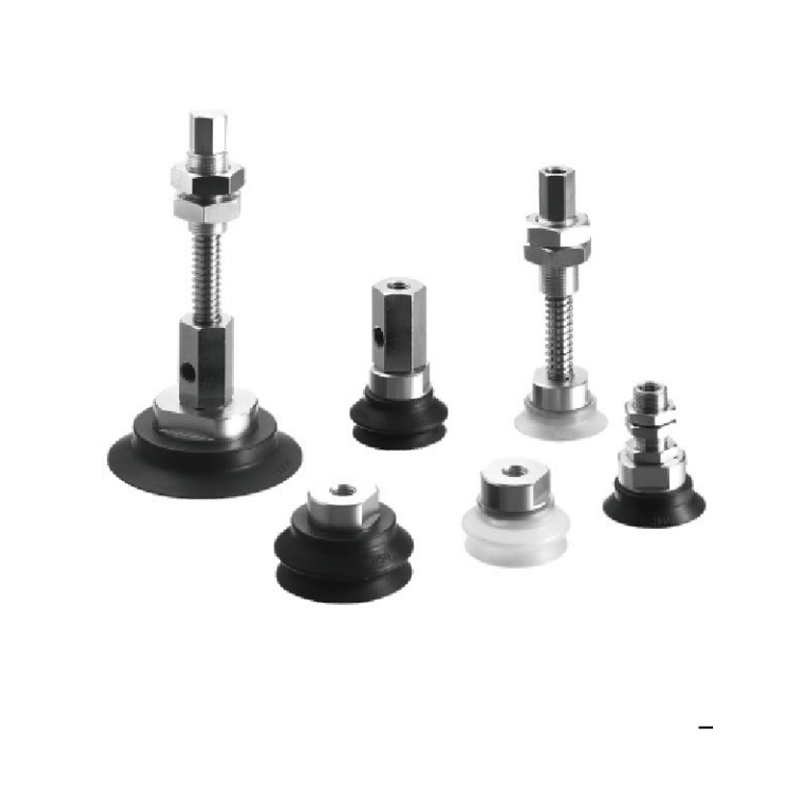

Przyssawka próżniowa do dużych obciążeń serii ZP z adapterem i wspornikiem buforowym (Ř32~Ř340)
  • Przyssawka próżniowa do dużych obciążeń serii ZP z adapterem i wspornikiem buforowym (Ř32~Ř340)
Przyssawka próżniowa o dużej wytrzymałości, adapter i wspornik buforowy serii ZP

Przyssawka próżniowa do dużych obciążeń serii ZP z adapterem i wspornikiem buforowym (Ř32~Ř340)

Przyssawka próżniowa do dużych obciążeń serii ZP z adapterem i wspornikiem buforowym (Ř32~Ř340) to zintegrowane rozwiązanie do obsługi próżni, zaprojektowane w celu spełnienia wymagających potrzeb przemysłowych w zakresie chwytania. Łączy w sobie podstawową przyssawkę do dużych obciążeń, adapter interfejsu klucza i wymagany wspornik zderzaka w jeden, obejmujący szeroki zakres rozmiarów, i został zaprojektowany tak, aby zapewnić niezawodną i elastyczną podstawę do chwytania podciśnieniowego do przenoszenia ciężkich, nieregularnych lub gładkich przedmiotów obrabianych.

Podstawowe funkcje:
Możliwość dostosowania do warunków dużego obciążenia: Podstawowa koncepcja projektowa opiera się na podniesieniu górnej granicy nośności systemu podciśnieniowego, aby sprostać wymaganiom w zakresie przenoszenia ciężkich przedmiotów przekraczającym możliwości zwykłych przyssawek i sprostać wyzwaniom wytrzymałościowym obiektów przemysłowych.

Szeroki zakres widma: Zapewnia różnorodne opcje korpusów przyssawek, od mniejszych rozmiarów po bardzo duże powierzchnie (obejmujące zakres od Ø32 do Ø340), które można elastycznie dopasować do różnych rozmiarów detali, konturów i wymagań dotyczących rozkładu ciężaru.

Zintegrowany interfejs adaptera: Standardowy adapter służy jako dedykowany koncentrator transferowy pomiędzy korpusem przyssawki a późniejszym systemem próżniowym (takim jak generator, dystrybutor) lub siłownikiem (takim jak koniec ramienia robota), zapewniając wydajne połączenie ścieżki gazu i kompatybilność fizyczną.

Wbudowany mechanizm buforowy: Istotą projektu jest wbudowany element wspornika zderzaka. Jego podstawową zaletą jest pochłanianie energii kinetycznej uderzenia w momencie kontaktu oraz drgań o niskiej częstotliwości podczas pracy, co znacznie zmniejsza naprężenia mechaniczne na powierzchni przedmiotu obrabianego, konstrukcji przyssawki i wyposażeniu poprzedzającym.

Dopasowanie integracji systemu: W projekcie całego rozwiązania priorytetem jest wygoda integracji z głównymi platformami automatyki (takimi jak końcówki ramion robotów i prowadnice szyn prowadzących), co zmniejsza złożoność adaptacji inżynieryjnej do zastosowań w terenie.

Solidność i trwałość: Dobór komponentów i projekt konstrukcyjny skupiają się na poprawie długoterminowej wydajności usług w ciągłych cyklach dużego obciążenia, potencjalnych kolizjach i typowych środowiskach przemysłowych, zapewniając stabilny cykl operacyjny.

Gwarancja wydajności uszczelnienia próżniowego: Struktura wargi przyssawki i skład materiału są zoptymalizowane pod kątem zastosowań przy dużych obciążeniach, w celu osiągnięcia i utrzymania skutecznego stanu uszczelnienia próżniowego na skomplikowanych powierzchniach (pozwalając na pewien stopień nierówności).

Uniwersalne scenariusze zastosowań: Koncepcja projektowa tej serii sprawia, że nadaje się ona w naturalny sposób do różnych scenariuszy przemysłowych obejmujących blachy, duże materiały kompozytowe, ciężkie opakowania, formy itp., które wymagają silnego i delikatnego chwytania i uwalniania.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Brak poprzedniego artykułu
NASTĘPNY：Przyssawka próżniowa o dużej wytrzymałości serii ZP (Ř32~Ř340)

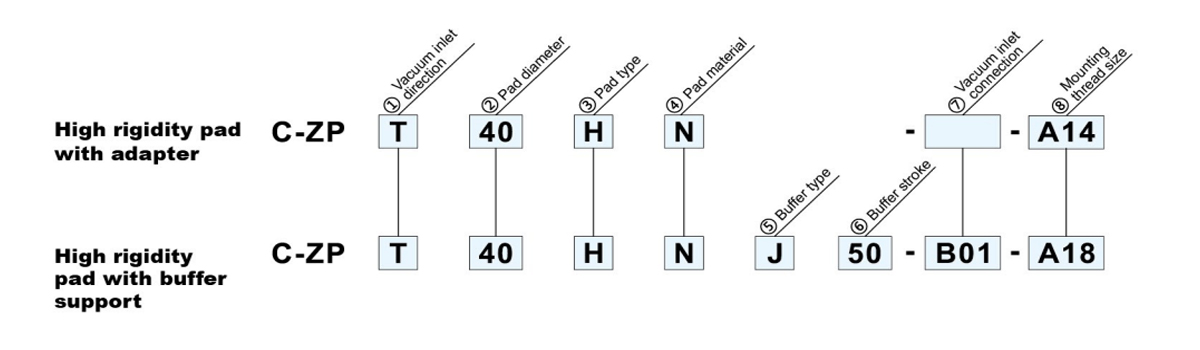

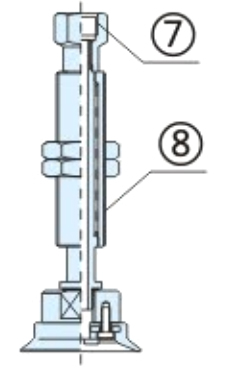

  • ④Materiał podkładki □ ②  Średnica podkładki (mm)○/③Typ podkładki☆ H* ja* J* K* M* N1 O1
    N NBR 32 40 50 63 80 100 125 150 200 250 300 340
    S Guma silikonowa Ø32 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125 Ø150 Ø200 Ø250 Ø300 Ø340
    Płaskie z żebrami ● ● ● ● ● ● ● ● ●

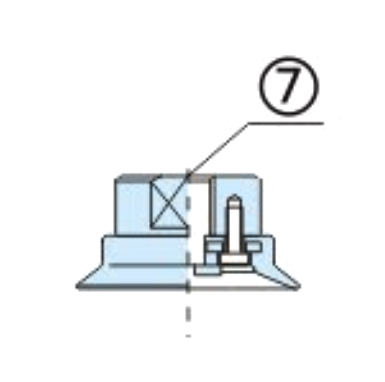

    ① Wlot próżniowy
    kierunek         HB     		2 miechy ● ● ● ● ●
    Z adapterem T Pionowe ⑦Połączenie wlotu próżni B5 M5×0,8 ●
    B8 M8×1,25 ● ● ●
    B10 M10×1,5 ● ● ●
    B12 M12×1,75 ● ●
    B16 M16×1,5 ● ● ● ●
    B18 M18×1,5 ● ● ●
    B04 Rp1/2 ●
    ⑧Gwint montażowy A14* M14×1,5 ● ●
    A16 M16×1,5 ● ●

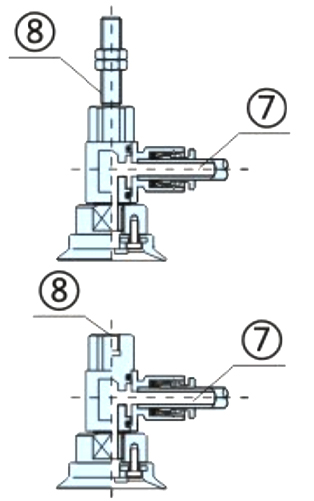

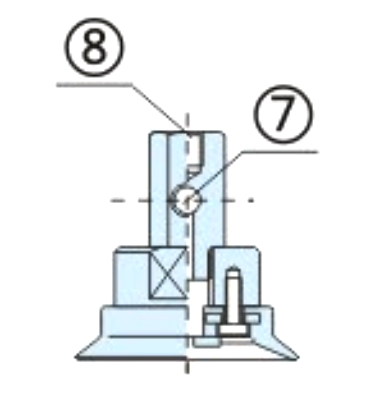

    X Boczny B8 M8×1,25 ● ● ●
    B10 M10×1,5 ● ● ● ●
    B12 M12×1,75 ● ● ●
    ⑦Wlot próżniowy B01 Wc1/8 ● ● ● ●
    R 04 Ø4 ● ●
    06 Ø6 ● ●
    08 Ø8 ● ●
    ⑧Gwint montażowy A6 M6×1,0 ● ●
    A8 M8×1,0 ● ●
    B6 M6×1,0 ● ●
    B8 M8×1,25 ● ●

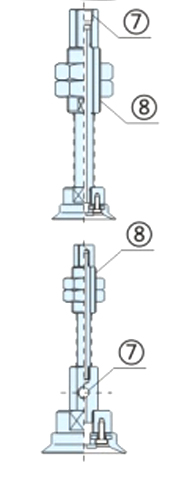

    Z niestandardowym buforem ⑤
    ●     		J Obrotowy ● ●
    K Nie można
    obrócić     		● ●
    T Pionowe ⑥Bocian buforowy 10 10   mm ● ●
    20 20   mm ● ●
    30 30   mm ● ●
    50 50   mm ● ●

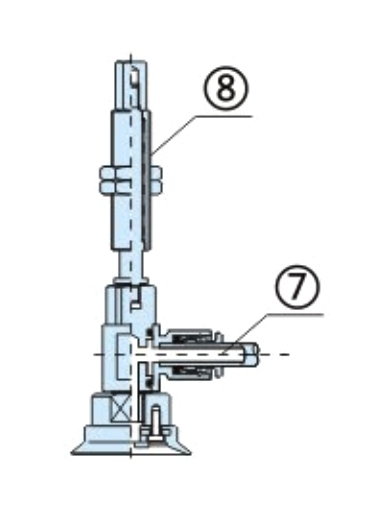

    ⑦Wlot próżniowy connection◇ B5 M5×0,8 ● ●
    B01 Wc1/8 ● ●
    R Boczny 04 Ø4 ● ●
    06 Ø6 ● ●
    08 Ø8 ● ●
    ⑧ A14 M14×1,0 ● ●
    Z buforem ⑤
    ●     		J ● ● ● ●
    JB ● ● ● ●
    JF ● ●
    T Pionowe ⑥Bocian buforowy 20 20   mm ● ●
    25 25   mm ● ● ● ●
    50 50   mm ● ● ● ● ●
    75 75   mm ● ● ●
    X Boczny
    100 100   mm ● ●

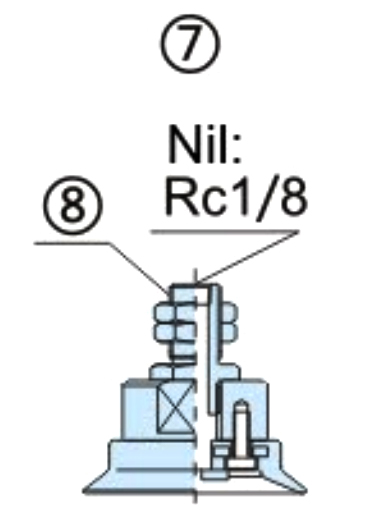

    ⑦ B01 Wc1/8 ● ● ● ● ● ●
    B02 Wc1/4
    ⑧Gwint montażowy size A18 M18×1,5 ● ● ● ● ●
    A22 M22×1,5 ● ●
    A30 M30×1,5
    *A14-3: Indywidualna instalacja przedłużonego typu śruby

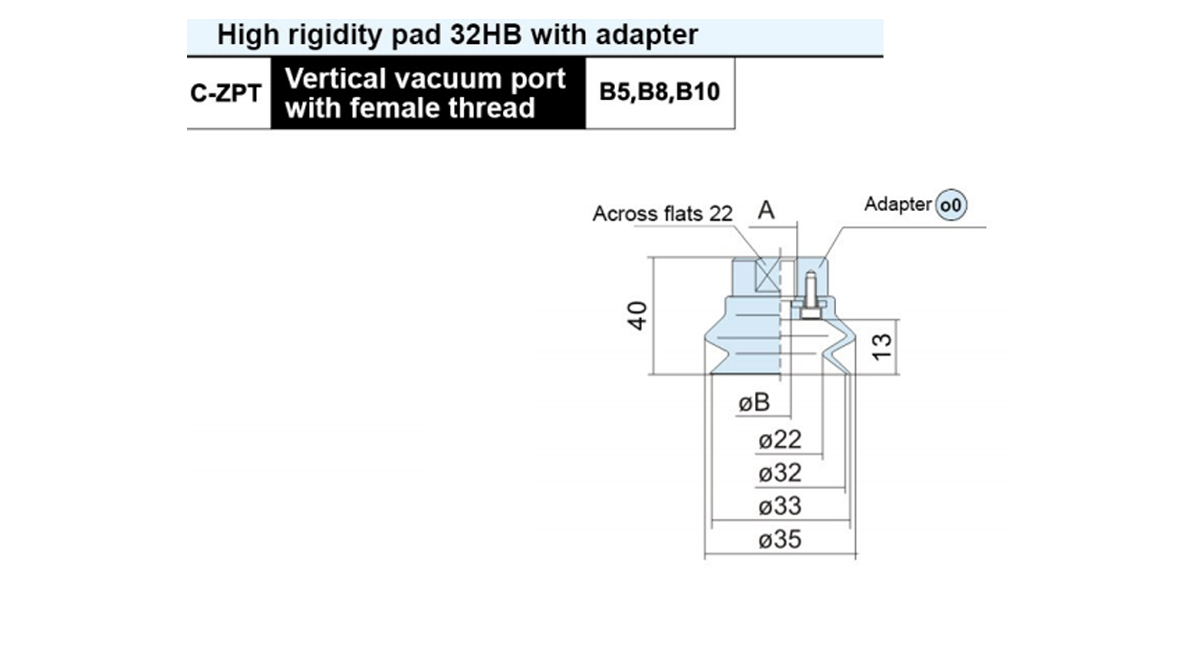

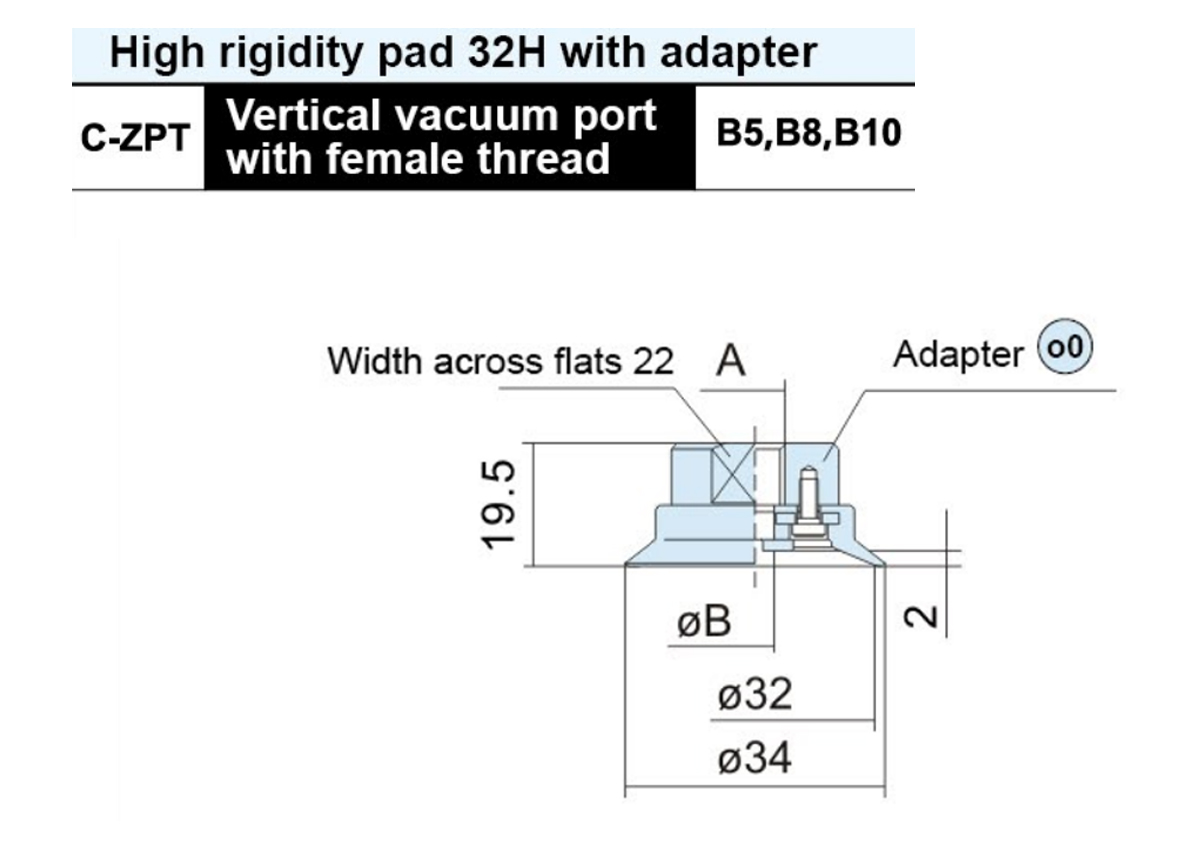

  • Model A ØB Adaptor Model
    C-ZPT32H □ -B5 M5×0.8 4.2 ZPT0-B5
    C-ZPT32H □ -B8 M8×1.25 5 ZPT0-B8
    C-ZPT32H □ -B10 M10×1.5 ZPT0-B10
    □ Pad material:NBR(N)S,Silicone(S)

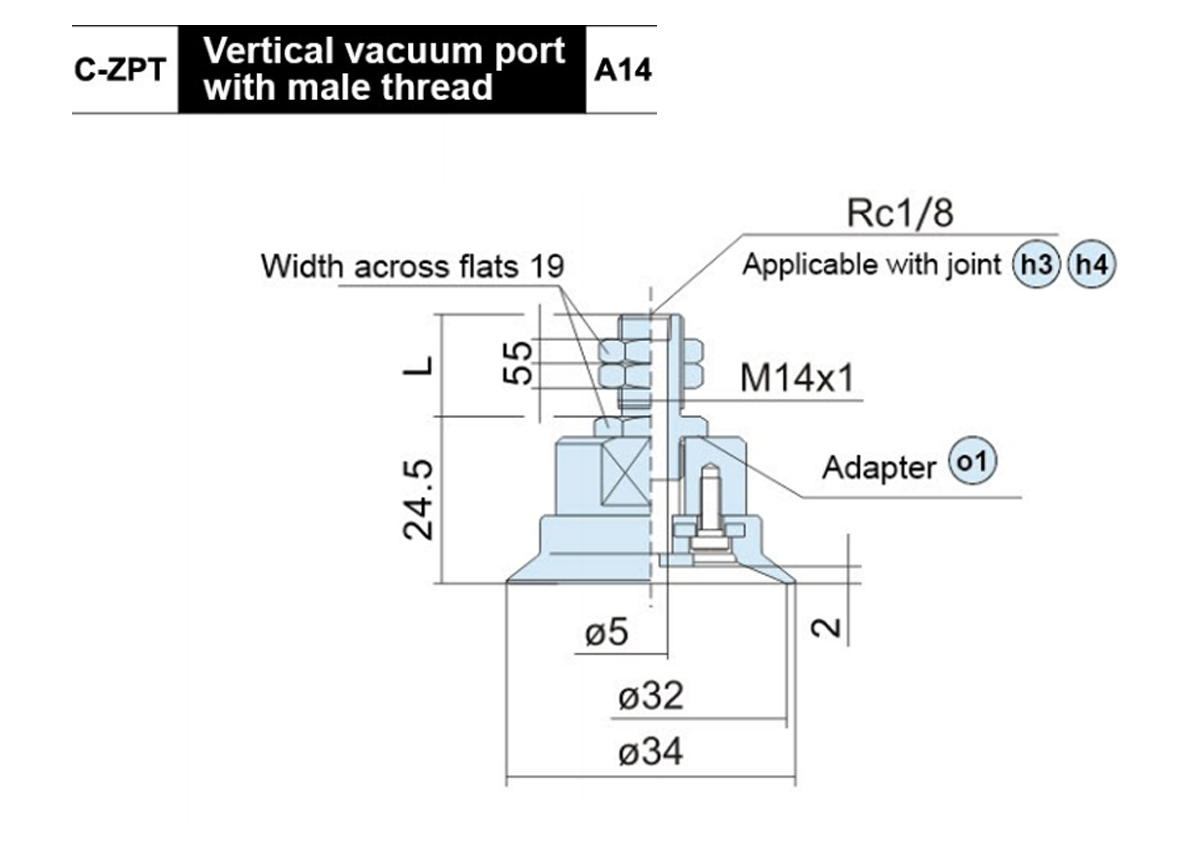

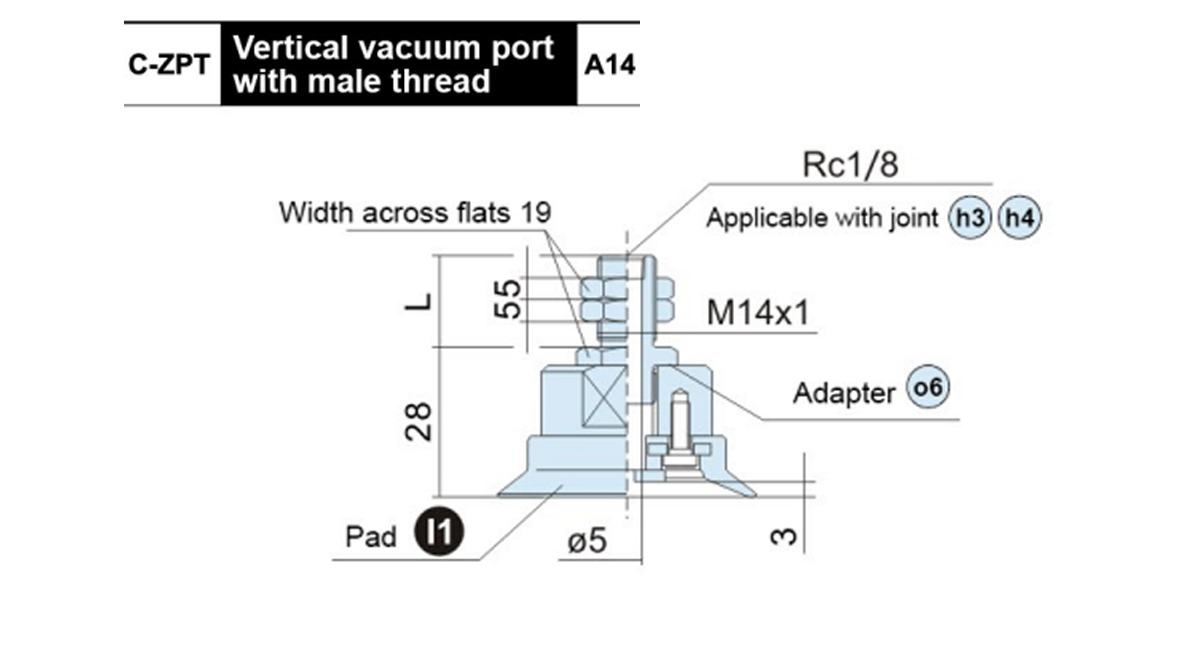

    Model L Adaptor Model
    C-ZPT32H □- A14 25 ZPT0-A14
    C-ZPT32H □- A14-3 40 ZPT0-A14-3
    □ Pad material:NBR(N)S.Silicone(S)

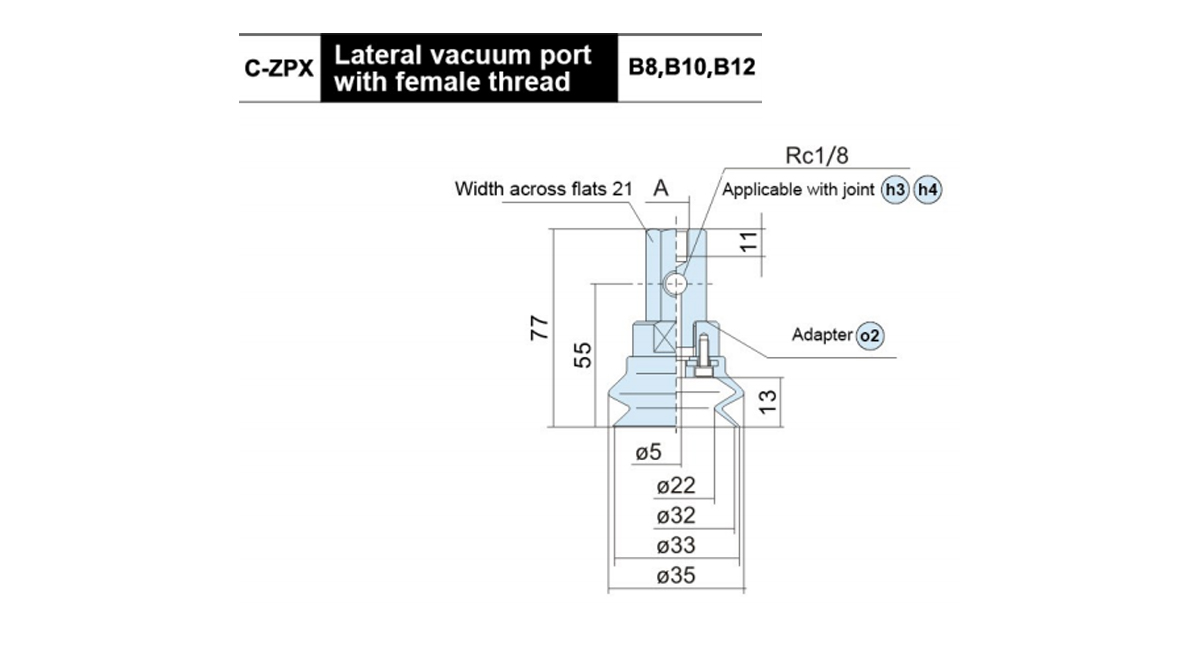

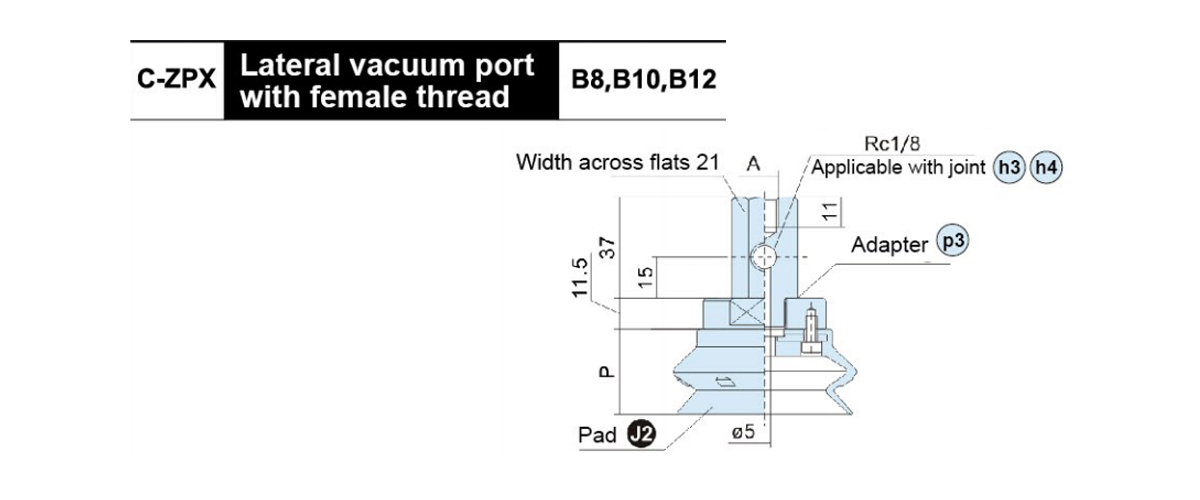

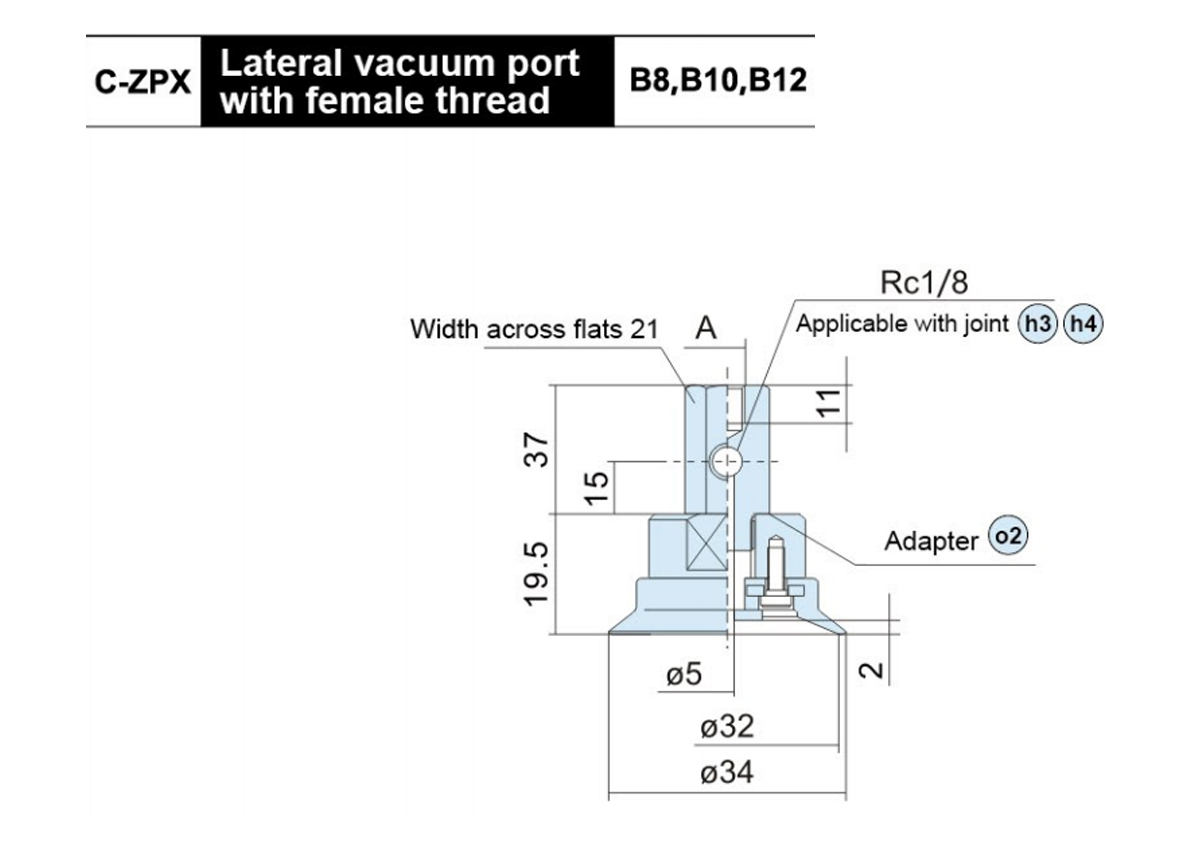

    Model A Adaptor Model
    C-ZPX32H □- B8 M8×1.25 ZPX0-B01-B8
    C-ZPX32H □- B10 M10×1.5 ZPX0-B01-B10
    C-ZPX32H □- B12 M12×1.75 ZPX0-B01-B12
    □Pad material:NBR(N)S,Silicone(S)

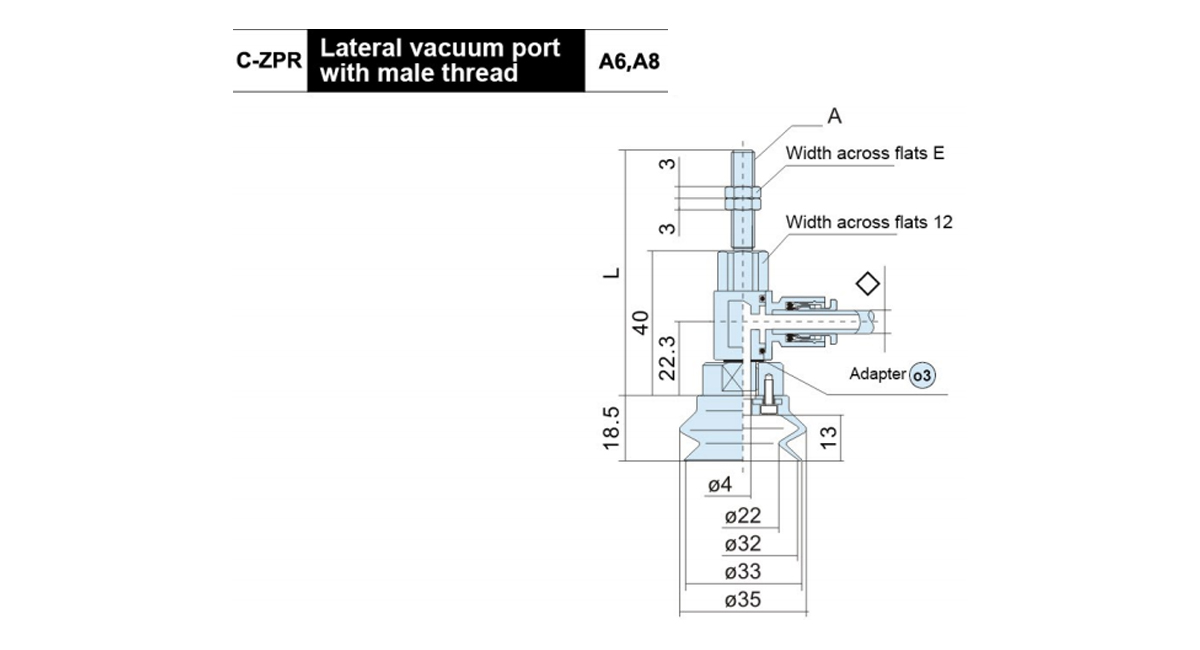

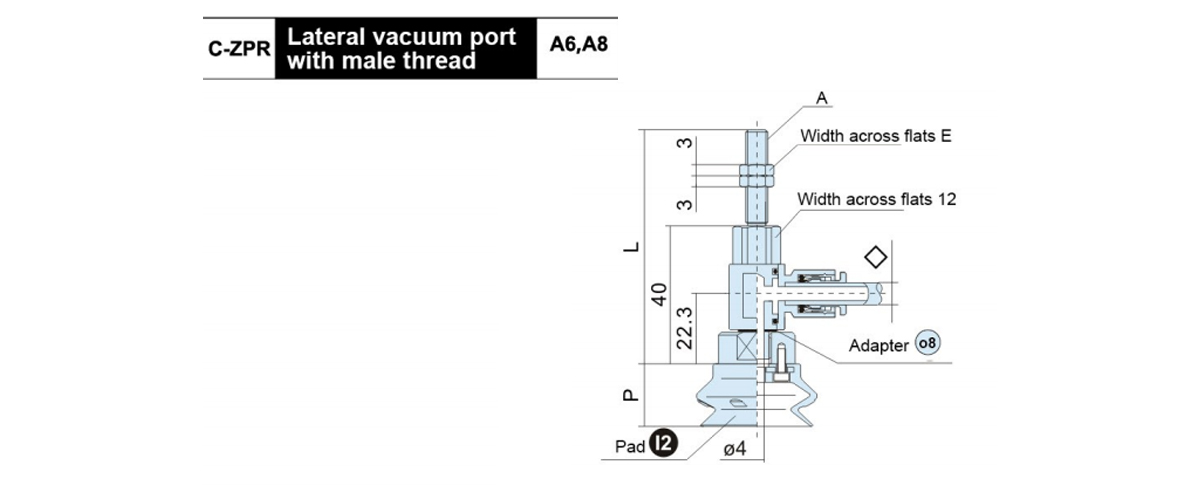

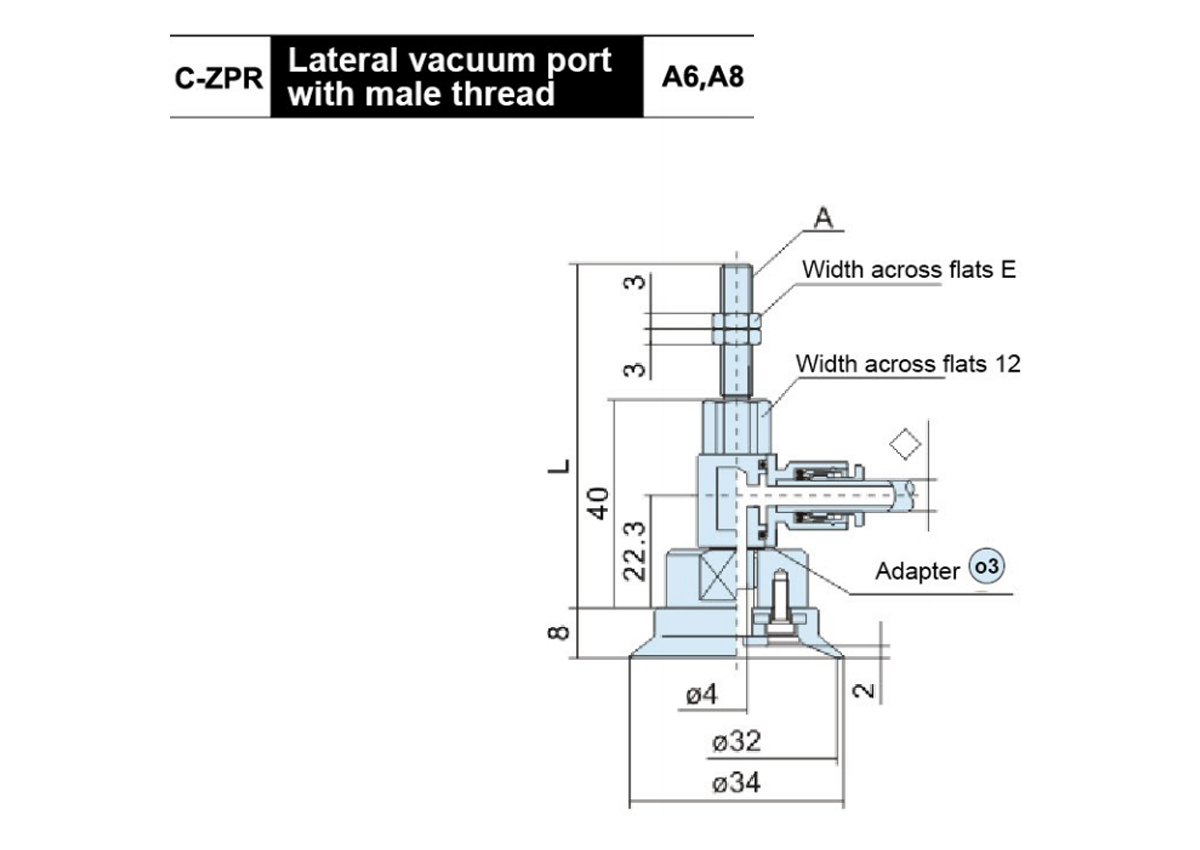

    Model A E L Adaptor Model
    C-ZPR32H □-◇ -A6 M6×1.0 8 66 ZPROH-◇-A6
    C-ZPR32H □-◇- A8 M8×1.0 12 56 ZPROH-◇-A8
    □Pad material:NBR(N)S,Silicone(S)   ◇Vacuum inlet connection:04,06,08

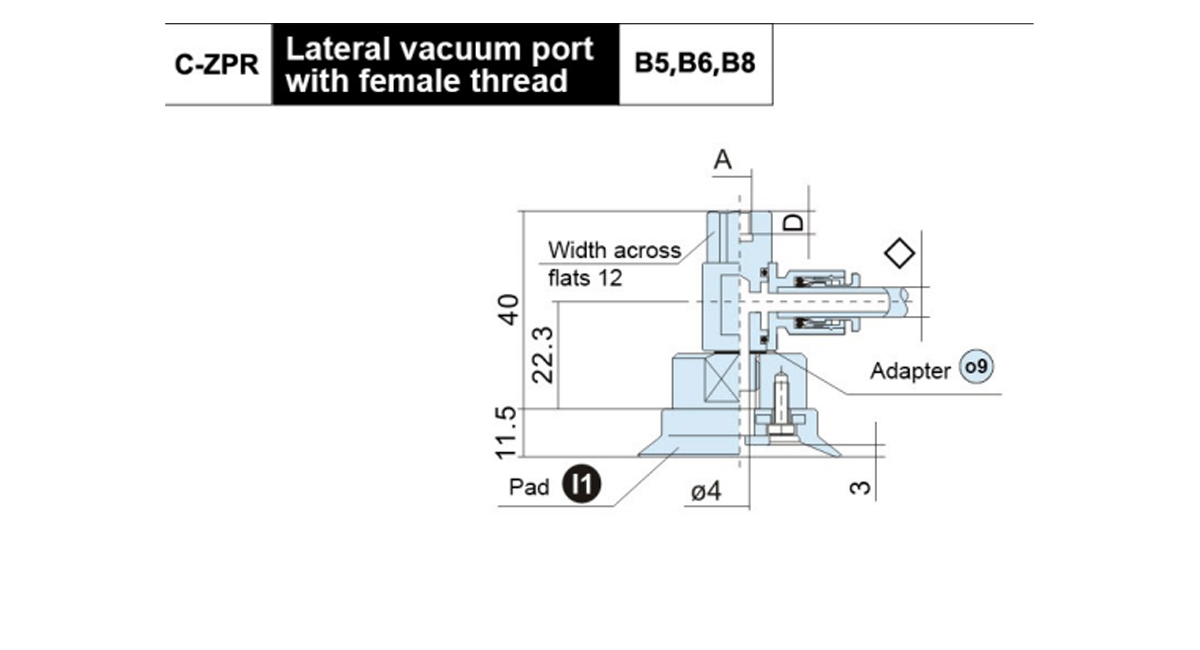

    Model A D Adaptor Model
    C-ZPR32H □-◇- B5 M5×0.8 5 ZPROH-◇-B5
    C-ZPR32H □-◇- B6 M6×1.0 6 ZPROH-◇-B6
    C-ZPR32H □-◇- B8 M8×1.25 8 ZPROH-◇-B8
    □Pad material:NBR(N)S,Silicone(S)   ◇Vacuum inlet connection:04,06,08

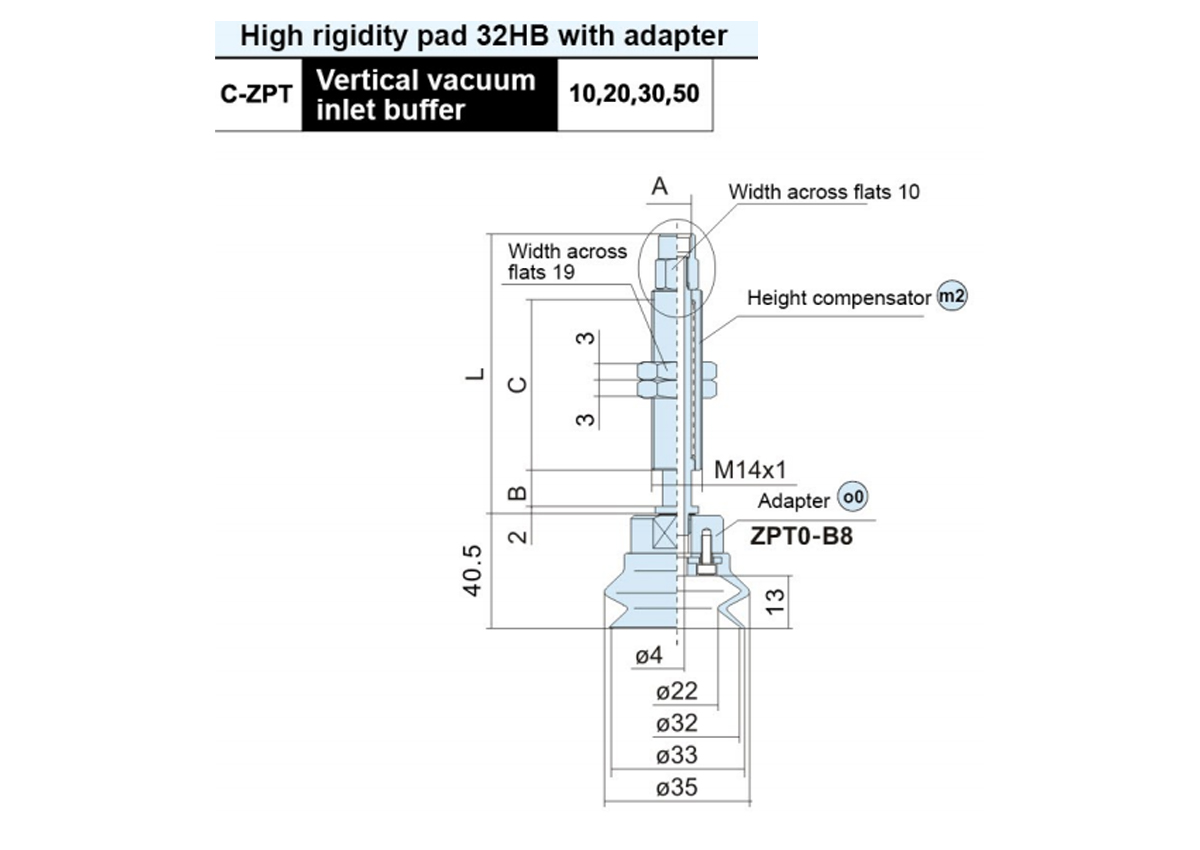

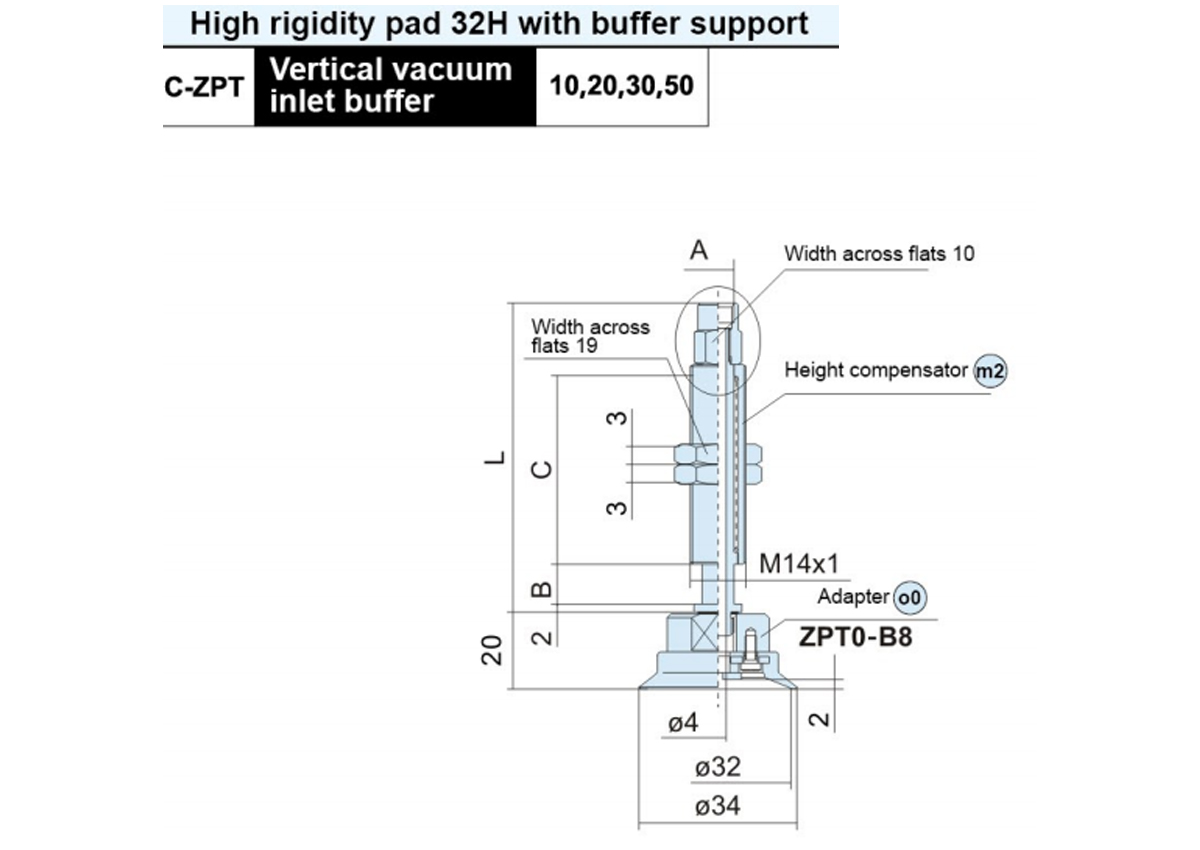

    Model A B C L m2 O0
    Buffer Support Model
    C-ZPT32H □● 10-B5-A14 M5×0.8 10 50 77 ZPT0-●10-B5-A14
    C-ZPT32H □● 20-B5-A14 20 81 ZPT0-●20-B5-A14
    C-ZPT32H □● 30-B5-A14 30 91 ZPT0-●30-B5-A14
    C-ZPT32H □● 50-B5-A14 50 75 136 ZPT0-●50-B5-A14
    C-ZPT32H □● 10-B01-A14 Rc1/8 10 50 78.5 ZPT0-●10-B01-A14
    C-ZPT32H □● 20-B01-A14 20 84 ZPT0-●20-B01-A14
    C-ZPT32H □● 30-B01-A14 30 94 ZPT0-●30-B01-A14
    C-ZPT32H □● 50-B01-A14 50 75 139 ZPT0-●50-B01-A14
    □Pad material:NBR(N)S,Silicone(S)     ●  Height  compensator  type:Rotative(J)
    Unable to rotate(K)

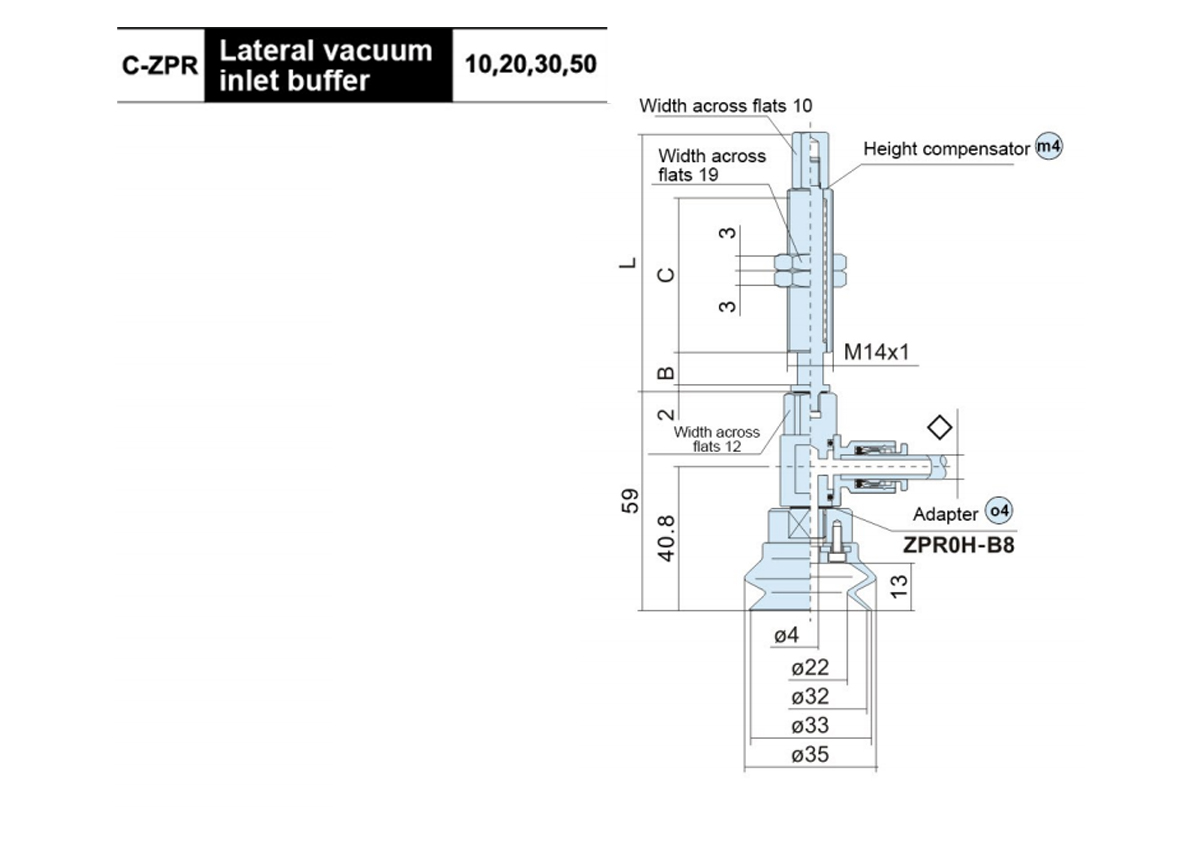

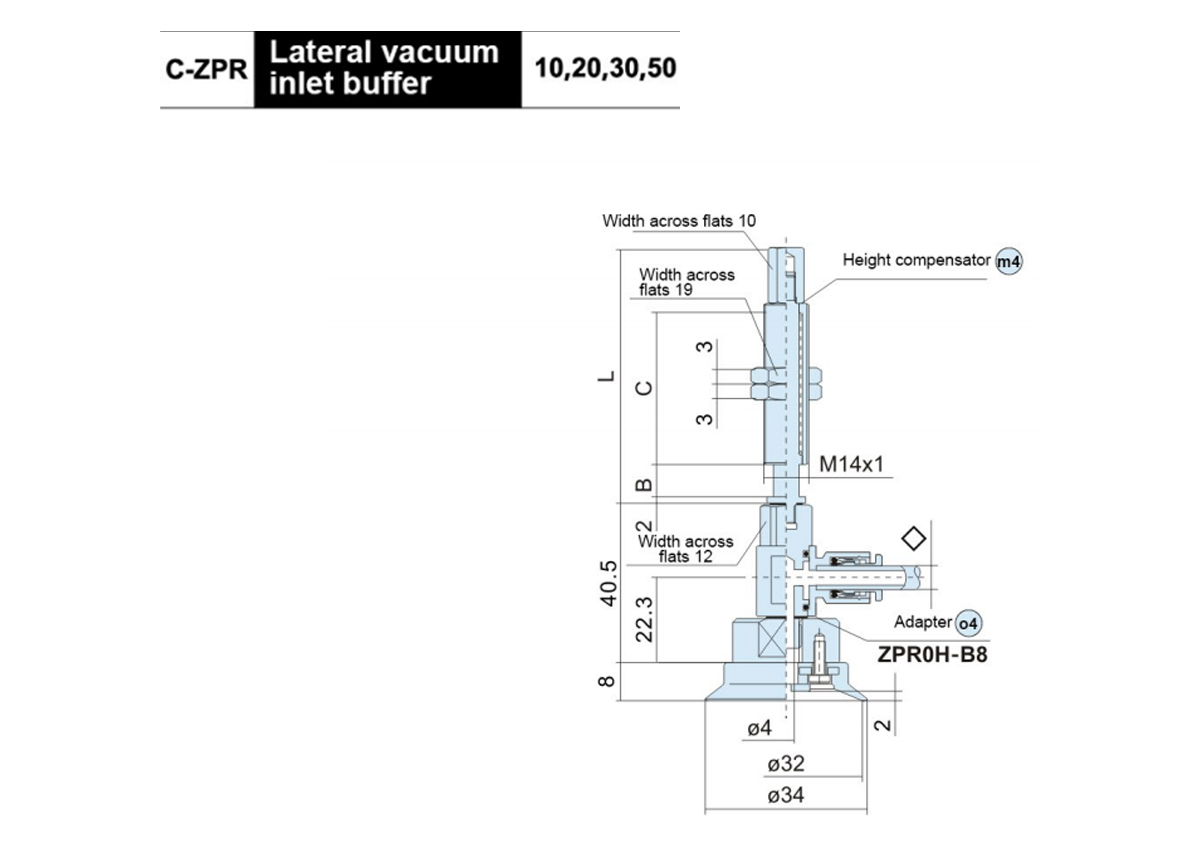

    Model B C L m4 O4
    Buffer Support Model
    C-ZPR32H □● 10 -◇ -A14 10 50 80 ZPR0 -●10-◇-A14
    C-ZPR32H □● 20 -◇- A14 20 77 ZPRO-●20-◇-A14
    C-ZPR32H □● 30 -◇ -A14 30 87 ZPRO-●30-◇-A14
    C-ZPR32H □● 50 -◇- A14 50 75 132 ZPR0- ●50-◇-A14
    □ Pad material:NBR(N)S,Silicone(S)
    ◇ Vacuum inlet connection:04,06,08
    ● Height compensator type:Rotative(J)
    Unable to rotate(K)

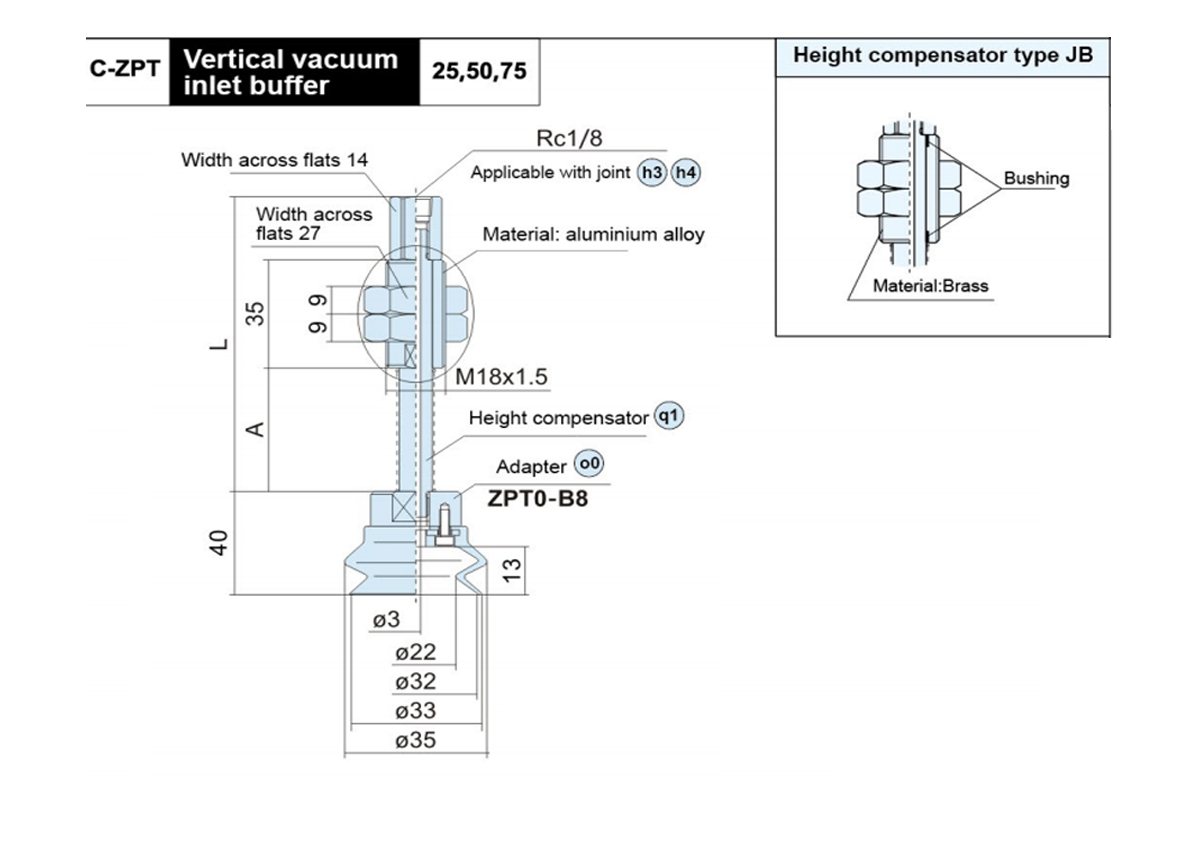

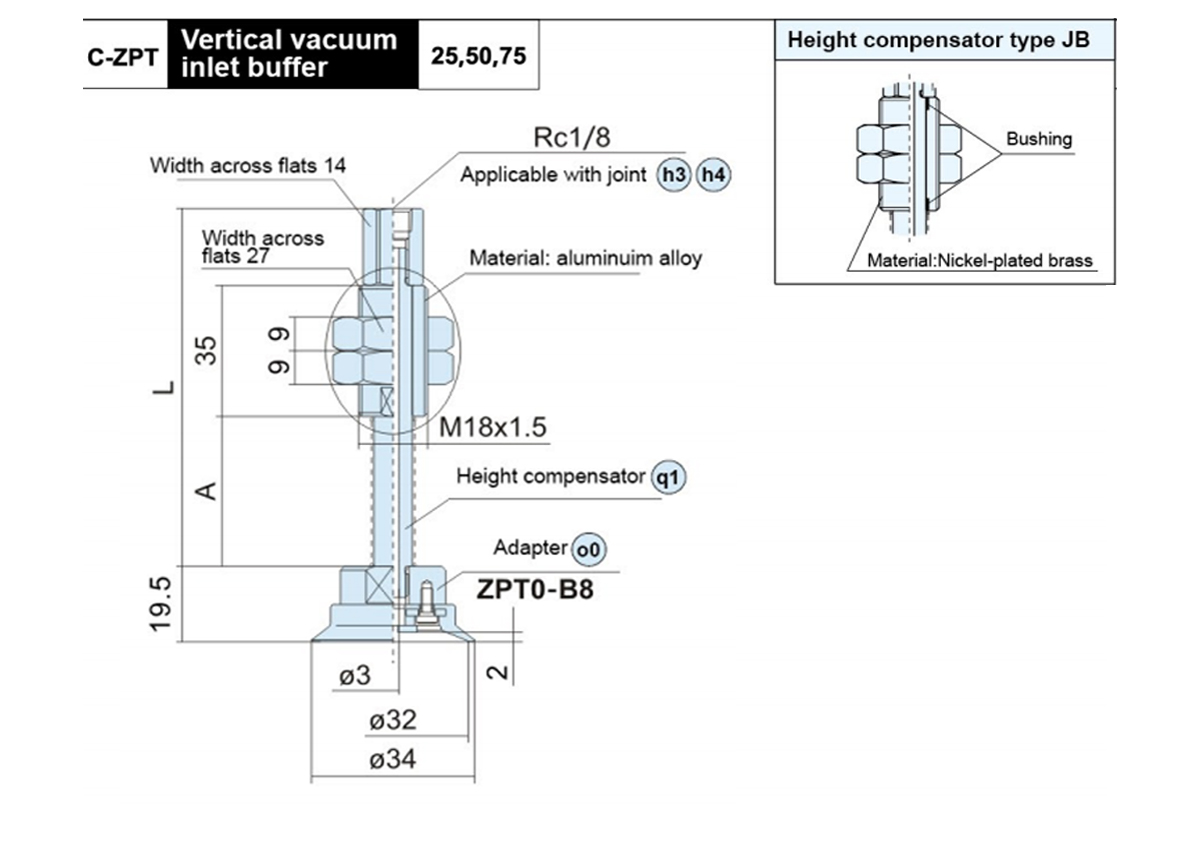

    Model A L q1 O0
    Buffer Support Model
    C-ZPT32H □● 25-B01-A18 40 95.5 ZPB0 ●25-B01-A18
    C-ZPT32H □● 50-B01-A18 75 130.5 ZPBO ●50-B01-A18
    C-ZPT32H □● 75-B01-A18 111 166.5 ZPB0 ●75-B01-A18
    □ Pad material:NBR(N)S,Silicone(S)  ● Height compensator type:Aluminium alloy(J)
    Brass(JB)

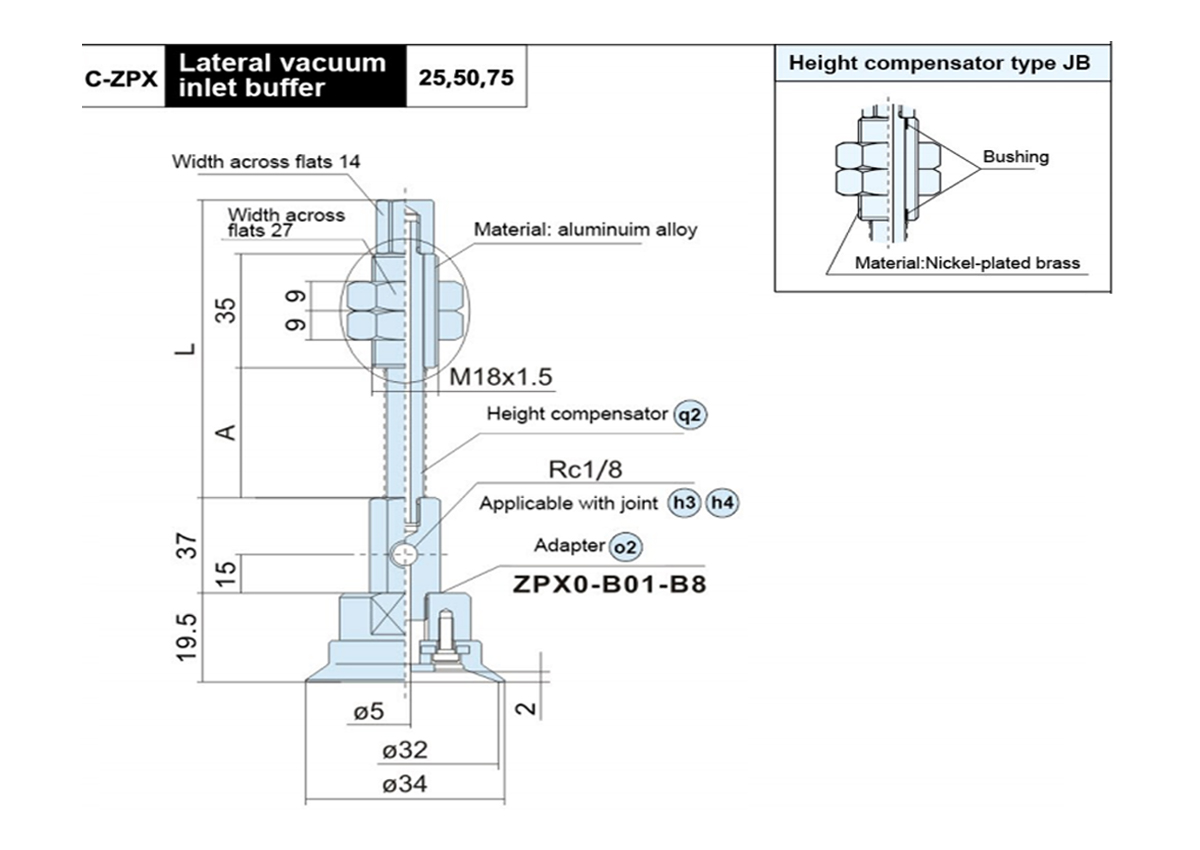

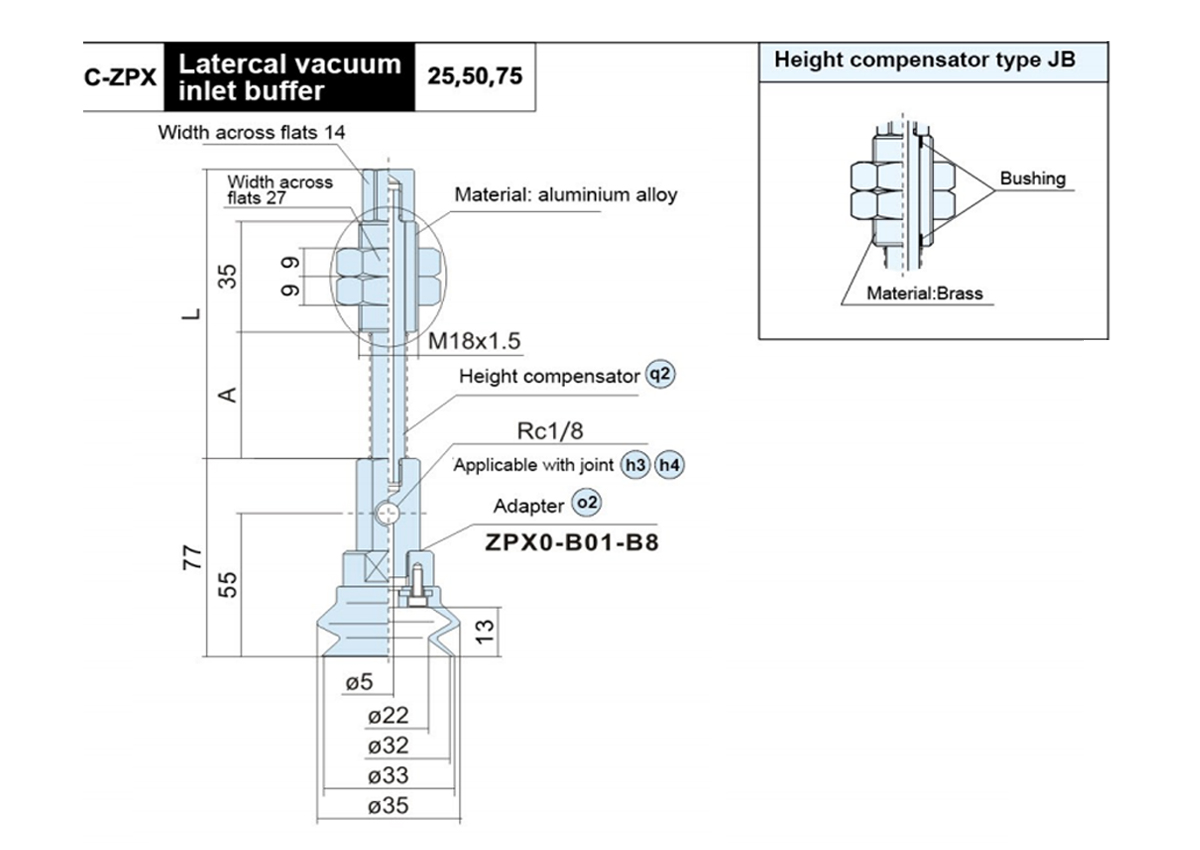

    Model A L q2 O2
    Buffer Support Model
    C-ZPX32H □● 25-B01-A18 40 91 ZPX0 ●25-B01-A18
    C-ZPX32H □● 50-B01-A18 75 126 ZPX0 ●50-B01-A18
    C-ZPX32H □● 75-B01-A18 111 162 ZPX0 ●75-B01-A18
    □ Pad material:NBR(N)S,Silicone(S) ●Height compensator type:Aluminium alloy(J)
    Brass(JB)

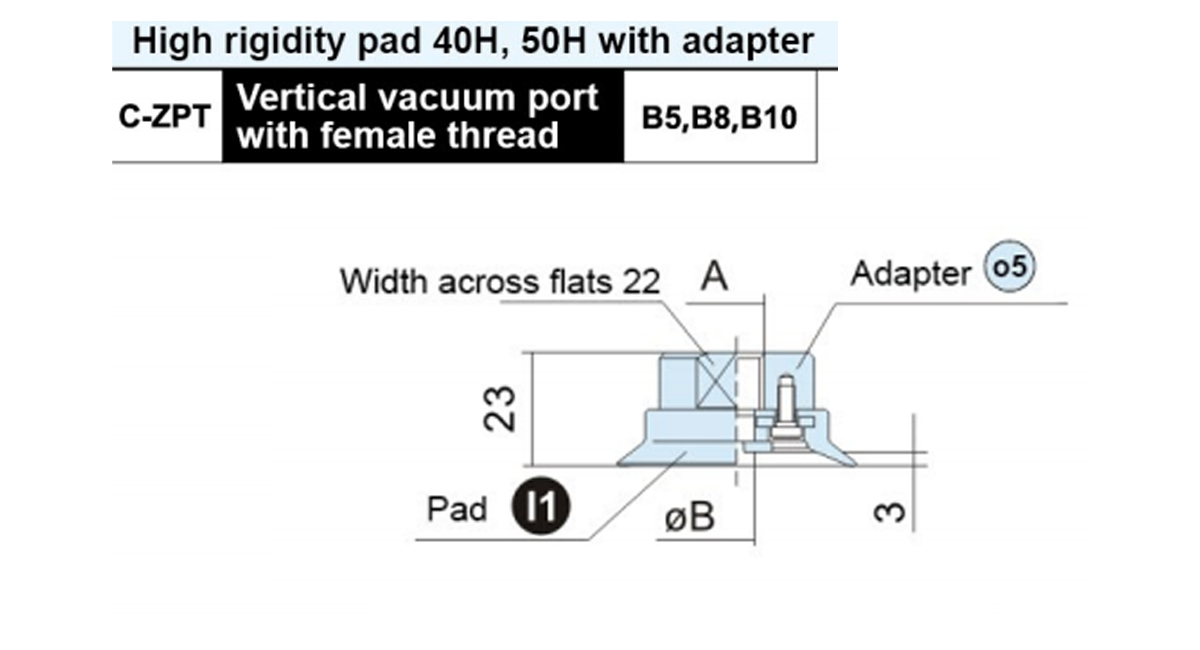

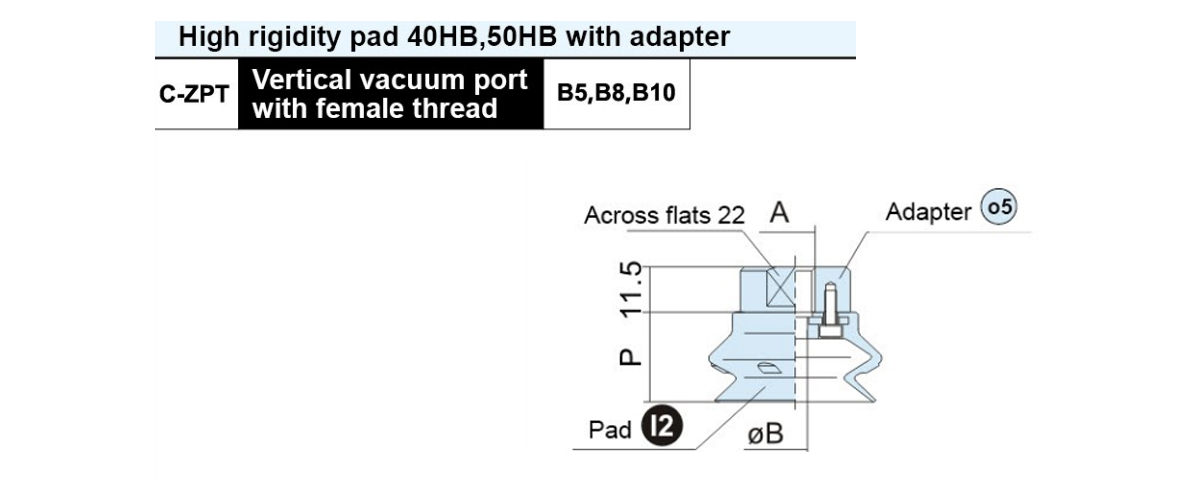

    Model A ØB Adaptor Model
    C-ZPT ○ H□- B5 M5×0.8 4.2 ZPT1-B5
    C-ZPT ○ H□- B8 M8×1.25 5 ZPT1-B8
    C-ZPT ○ H□- B10 M10×1.5 ZPT1-B10
    ○  Pad  diameter  symbol:40,50           □  Pad  material:NBR(N)Silicone  rubber(S)

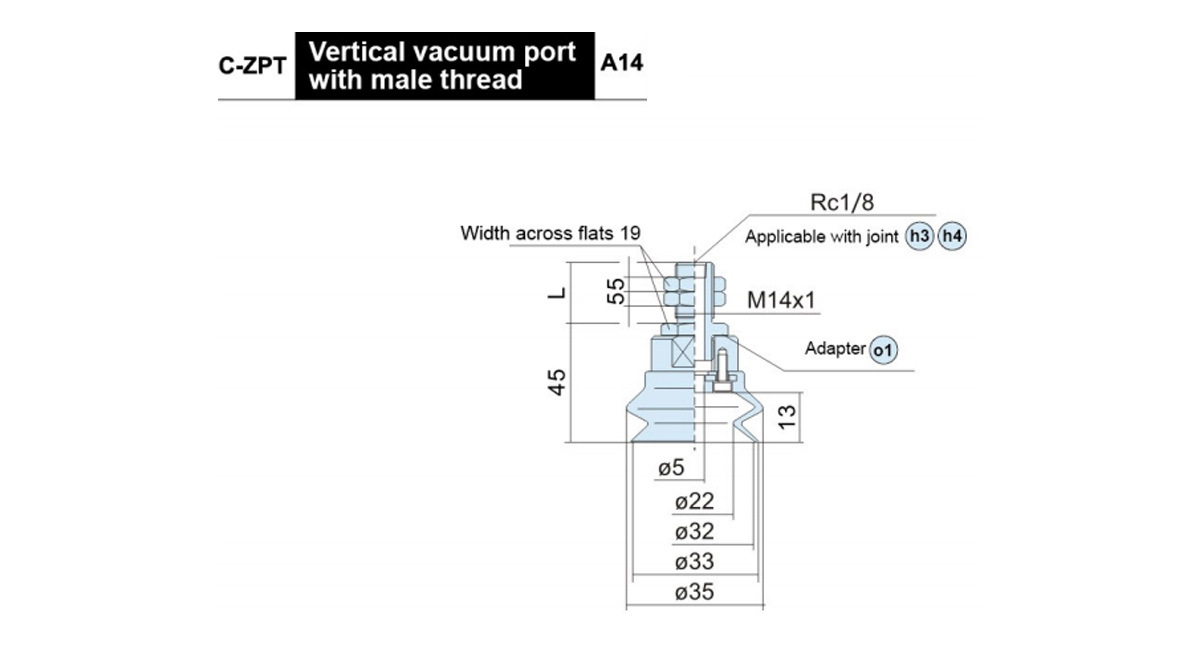

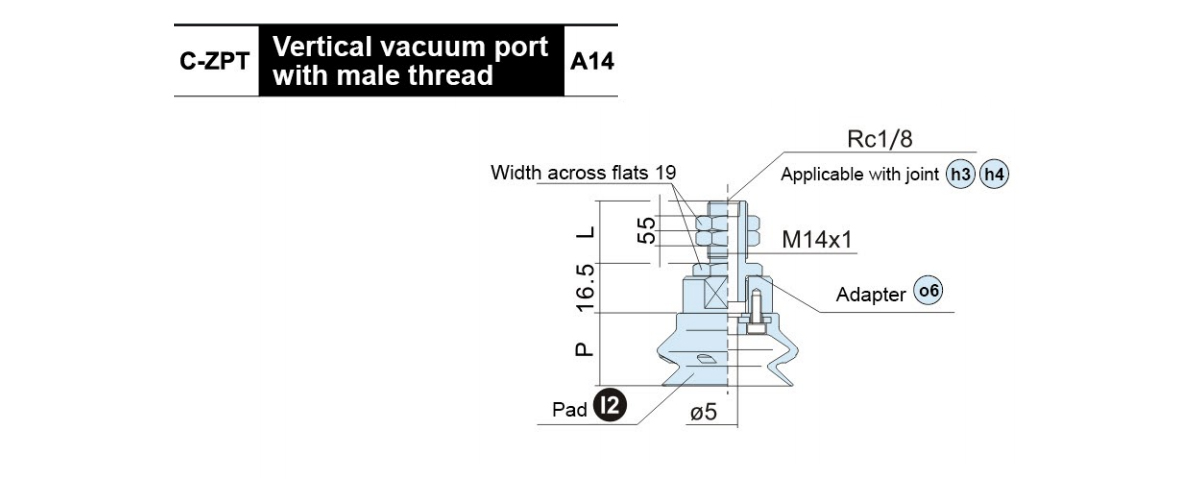

    Model L Adaptor Model
    C-ZPT ○ H□ -A14 25 ZPT1-A14
    C-ZPT ○ H□- A14-3 40 ZPT1-A14-3
    ○ Pad diameter symbol:40,50
    □ Pad material:NBR(N)Silicone rubber(S)

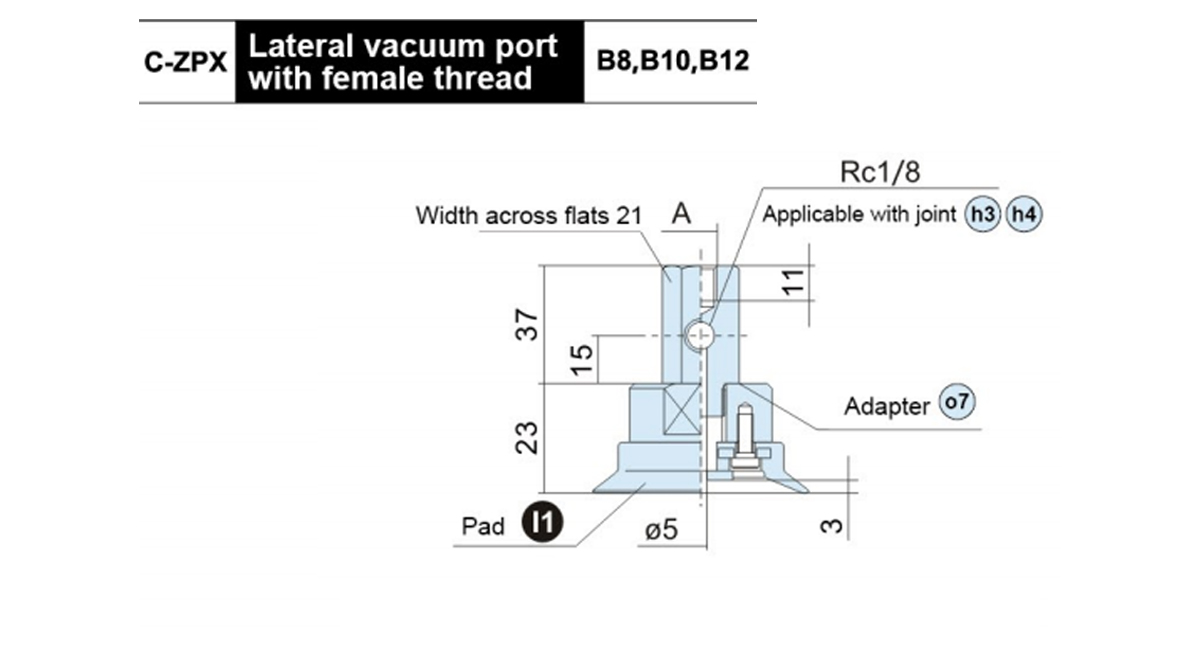

    Model A Adaptor Model
    C-ZPX ○ H □- B8 M8×1.25 ZPX1-B01-B8
    C-ZPX ○ H □- B10 M10×1.5 ZPX1-B01-B10
    C-ZPXH □- B12 M12×1.75 ZPX1-B01-B12
    ○Pad diameter symbol:40,50
    □ Pad material:NBR(N)Silicone rubber(S)

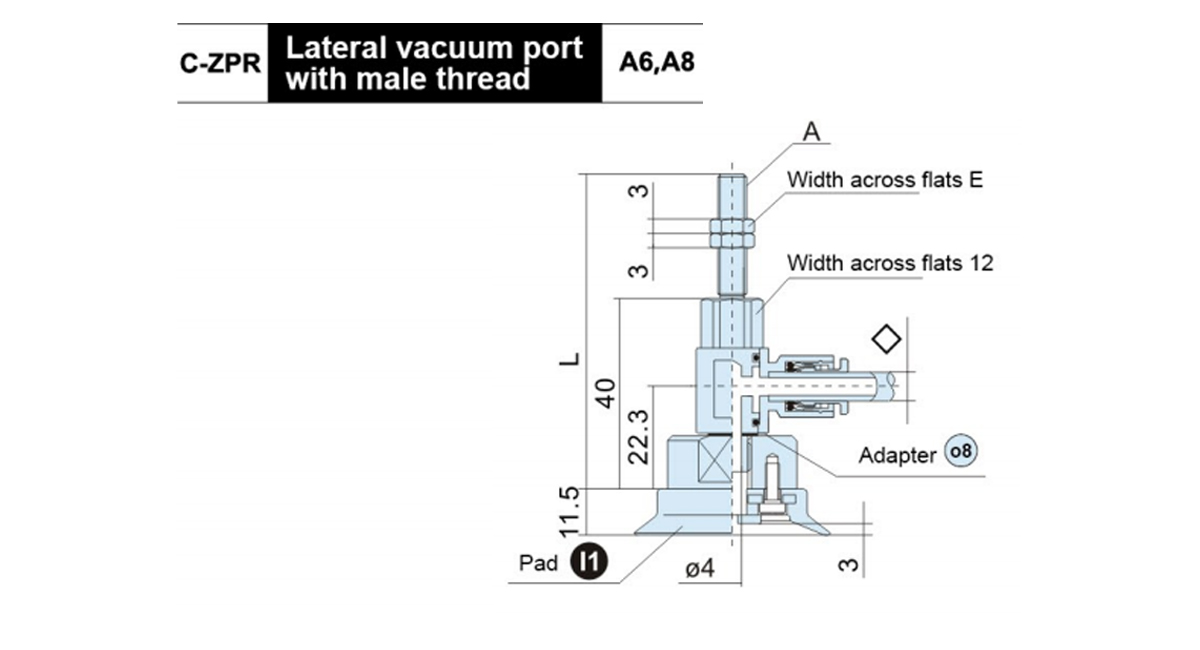

    Model A E L Adaptor Model
    C-ZPR ○ H □-◇ -A6 M6×1.0 8 66 ZPR1H -◇-A6
    C-ZPR ○ H □-◇ -A8 M8×1.0 12 56 ZPR1H -◇-A8
    ○Pad diameter symbol:40,50
    □ Pad material:NBR(N)Silicone rubber(S)
    Vacuum inlet connection:06,08

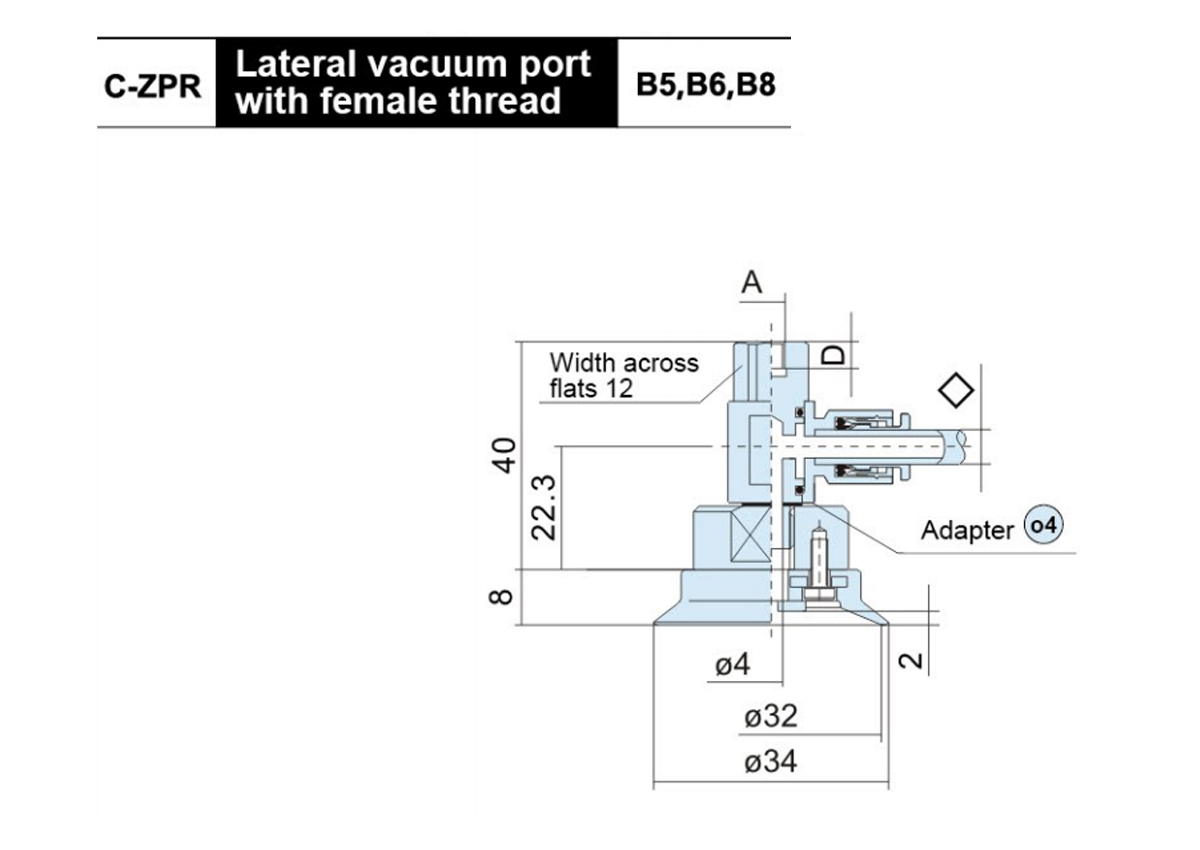

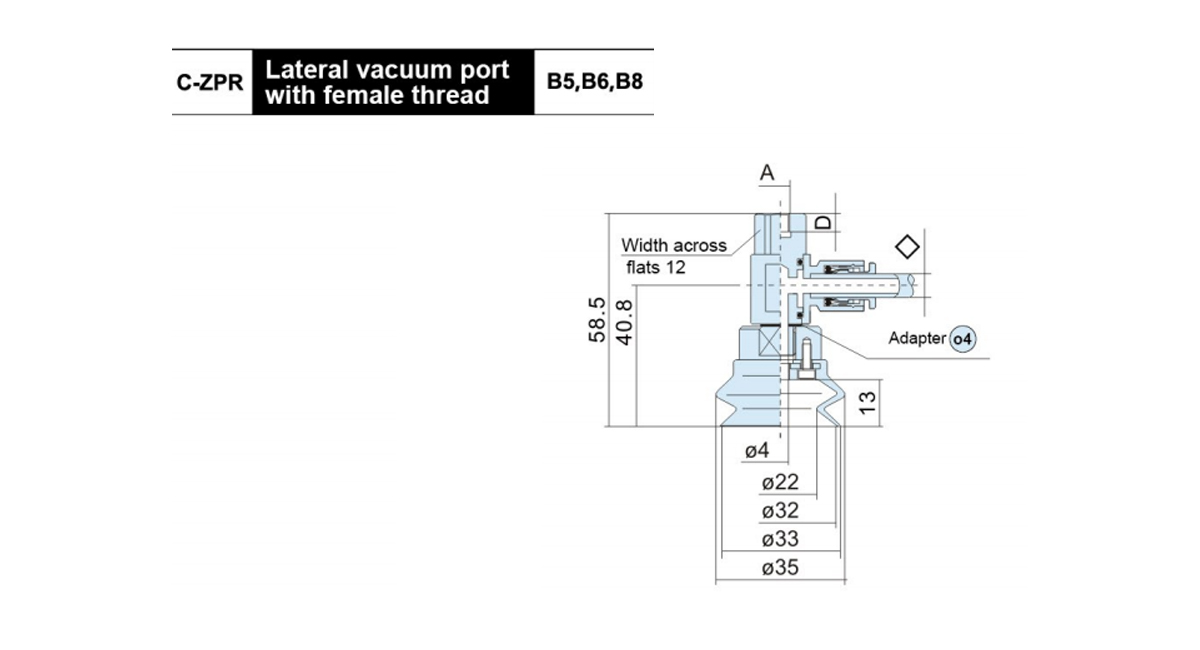

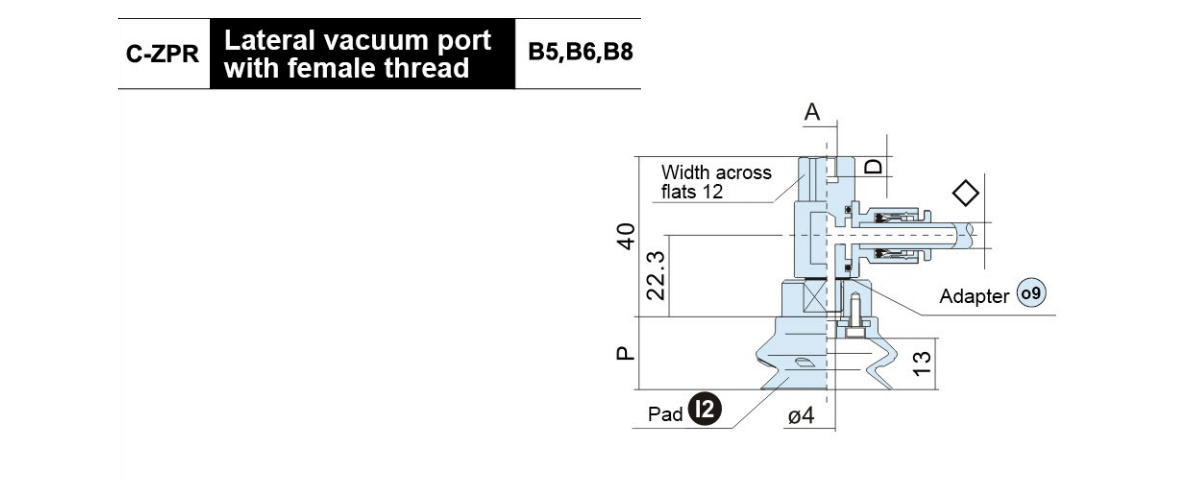

    Model A D Adaptor Model
    C-ZPR ○ H□-◇- B6 M6×1.0 6 ZPR1H -◇-B6
    C-ZPR ○ H□-◇ -B8 M8×1.25 8 ZPR1H -◇-B8
    ○Pad diameter symbol:40,50      □ Pad material:NBR(N)Silicone rubber(S)
    ◇Vacuum inlet connection:06,08

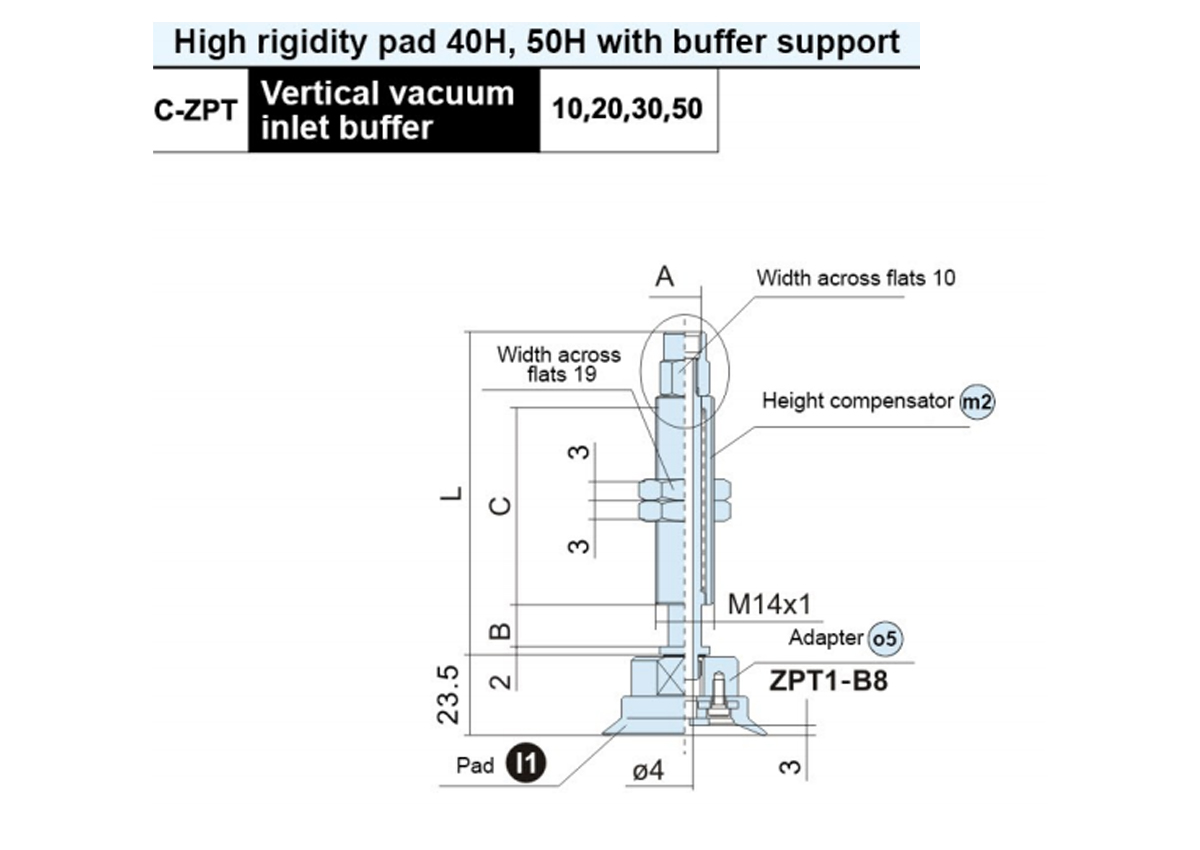

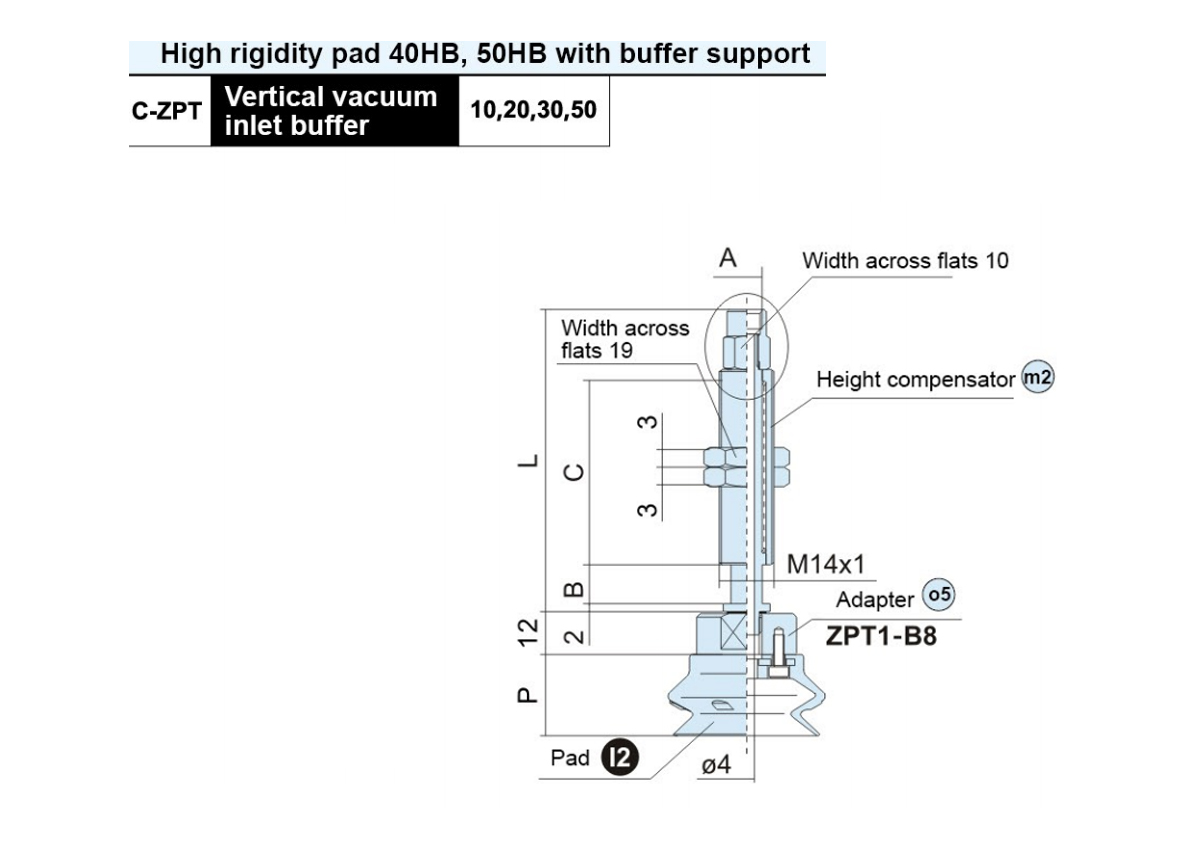

    Model A B C L m2 O5
    Buffer Support Model
    C-ZPT ○ H□● 10-B5-A14 M5×0.8 10 50 77 ZPT1-●10-B5-A14
    C-ZPT ○ H□● 20-B5-A14 20 81 ZPT1-●20-B5-A14
    C-ZPT ○ H□● 30-B5-A14 30 91 ZPT1-●30-B5-A14
    C-ZPT ○ H□● 50-B5-A14 50 75 136 ZPT1-●50-B5-A14
    C-ZPT ○ H□● 10-B01-A14 Rc1/8 10 50 78.5 ZPT1-●10-B01-A14
    C-ZPT ○ H□● 20-B01-A14 20 84 ZPT1-●20-B01-A14
    C-ZPT ○H□● 30-B01-A14 30 94 ZPT1-●30-B01-A14
    C-ZPT ○ H □● 50-B01-A14 50 75 139 ZPT1-●50-B01-A14
    ○Pad  diameter  symbol:40,50       □Pad  material:NBR(N)S,Silicone rubber(S)
    ● Height   compensator   type:Rotative(J),Unable   to   rotate(K)

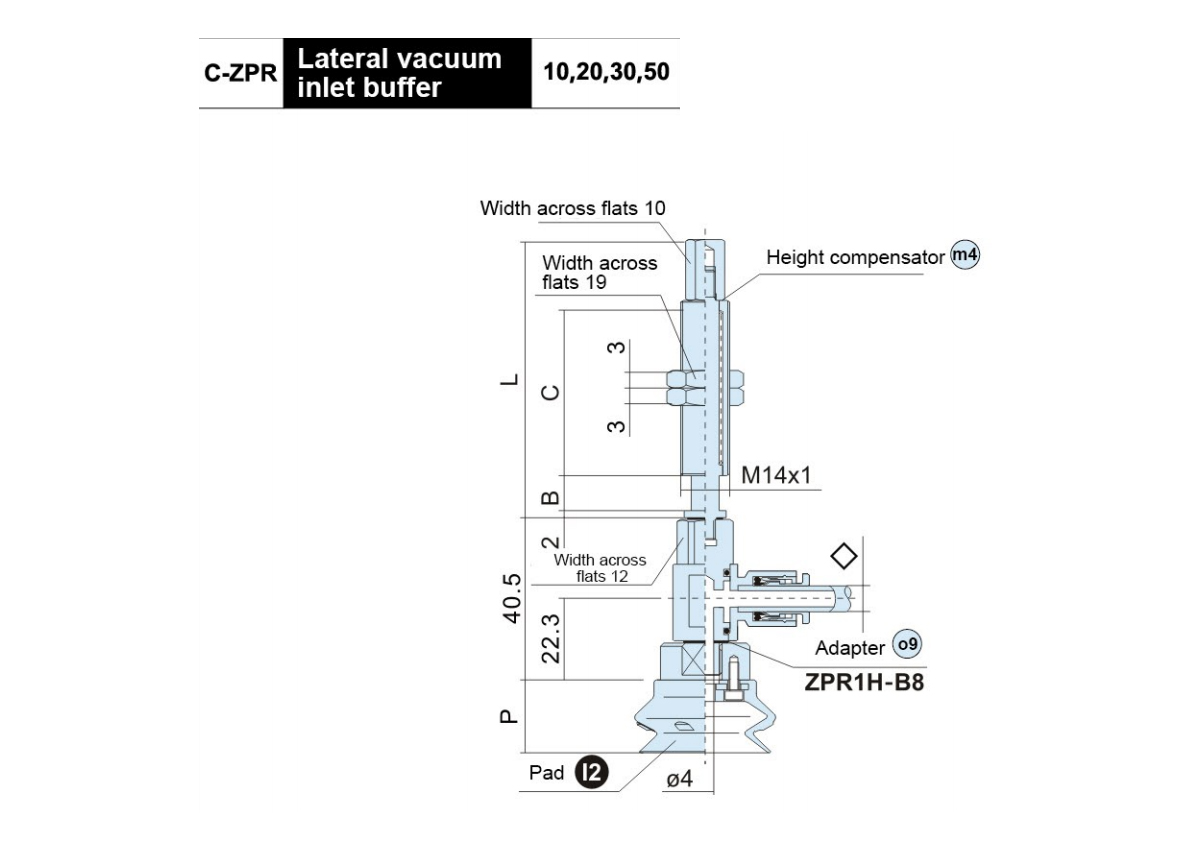

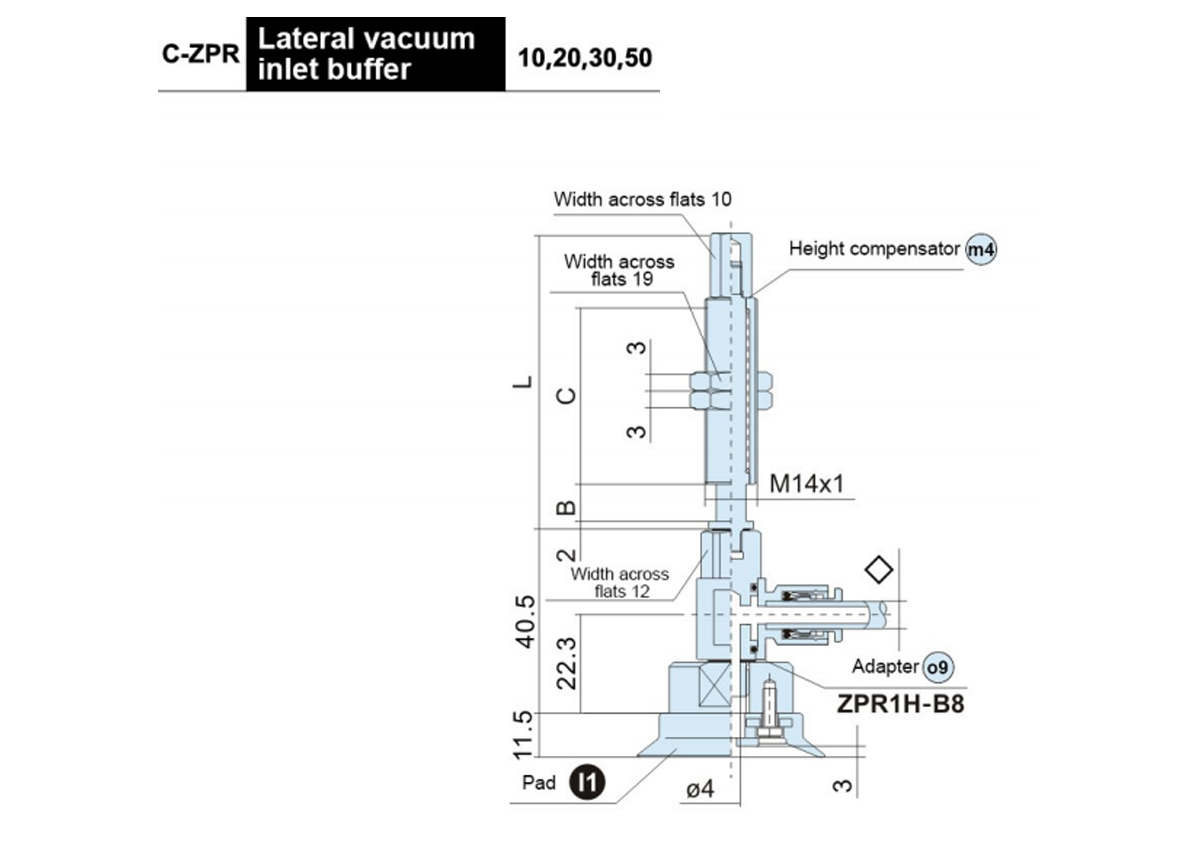

    Model B C L m4 O9
    Buffer Support Model
    C-ZPR ○ H□● 10 -◇- A14 10 50 80 ZPR1 -●10-◇ -A14
    C-ZPR ○ H□● 20 -◇ -A14 20 77 ZPR1-●20-◇-A14
    C-ZPR ○ H□● 30- ◇ -A14 30 87 ZPR1-●30-◇-A14
    C-ZPR ○ H □● 50 -◇ -A14 50 75 132 ZPR1-●50-◇-A14
    ○Pad diameter symbol:40,50                   □ Pad material:NBR(N)S,Silicone rubber(S)
    ◇ Vacuum inlet connection:06,08
    ●Height compensator type:Rotative(J),Unable to rotate(K)

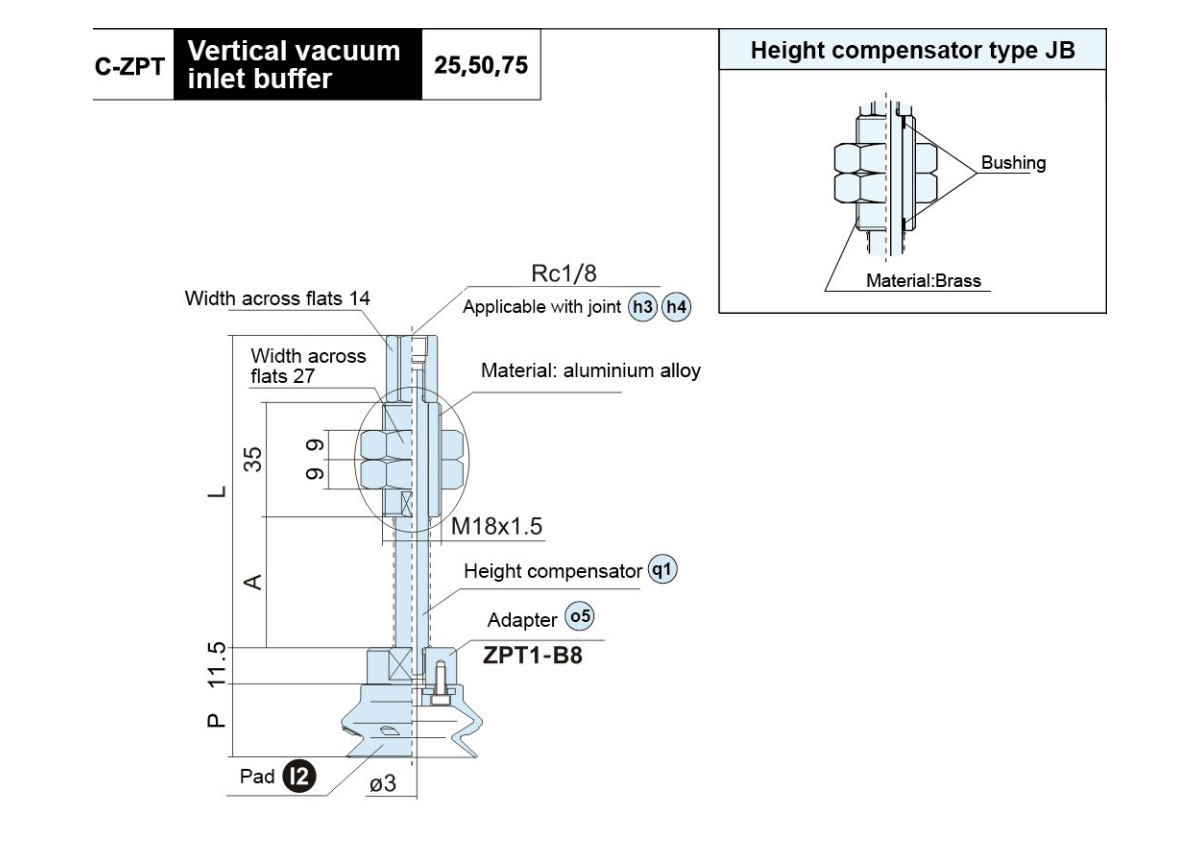

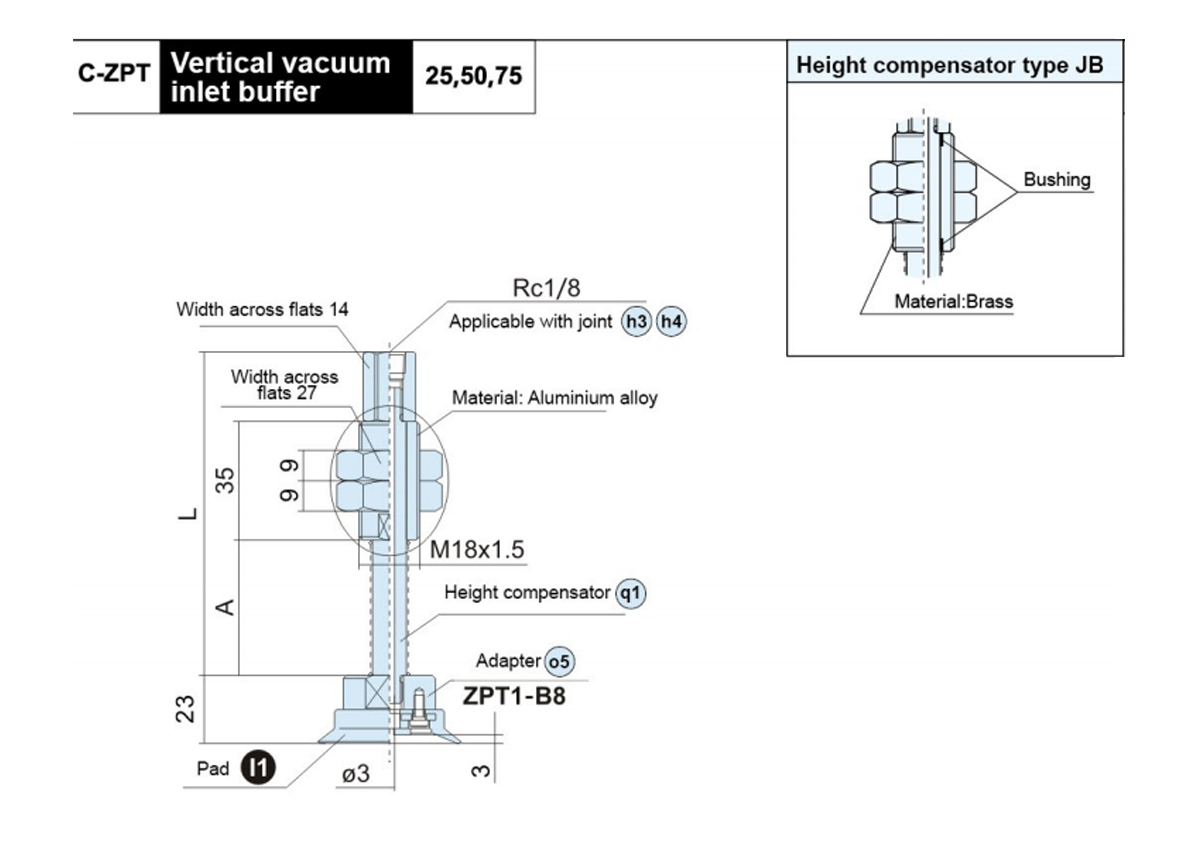

    Model A L q1 O5
    Buffer Support Model
    C-ZPT ○ H□● 25-B01-A18 40 95.5 ZPB1 ●25-B01-A18
    C-ZPT ○ H□● 50-B01-A18 75 130.5 ZPB1 ●50-B01-A18
    C-ZPT ○ H□● 75-B01-A18 111 166.5 ZPB1 ●75-B01-A18
    ○Pad diameter symbol:40,50            □ Pad material:NBR(N)S,Silicone rubber(S)
    Height compensator type:Aluminium alloy(J)
    Brass(JB)

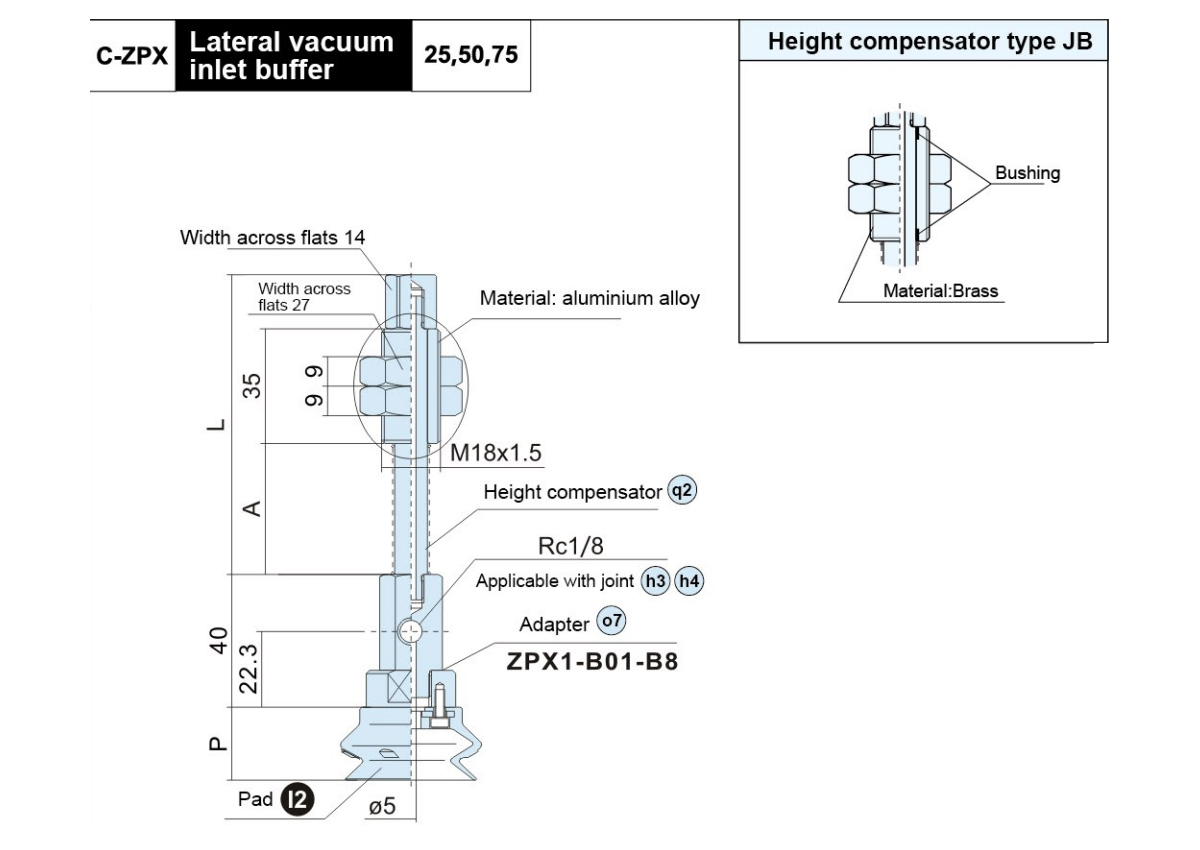

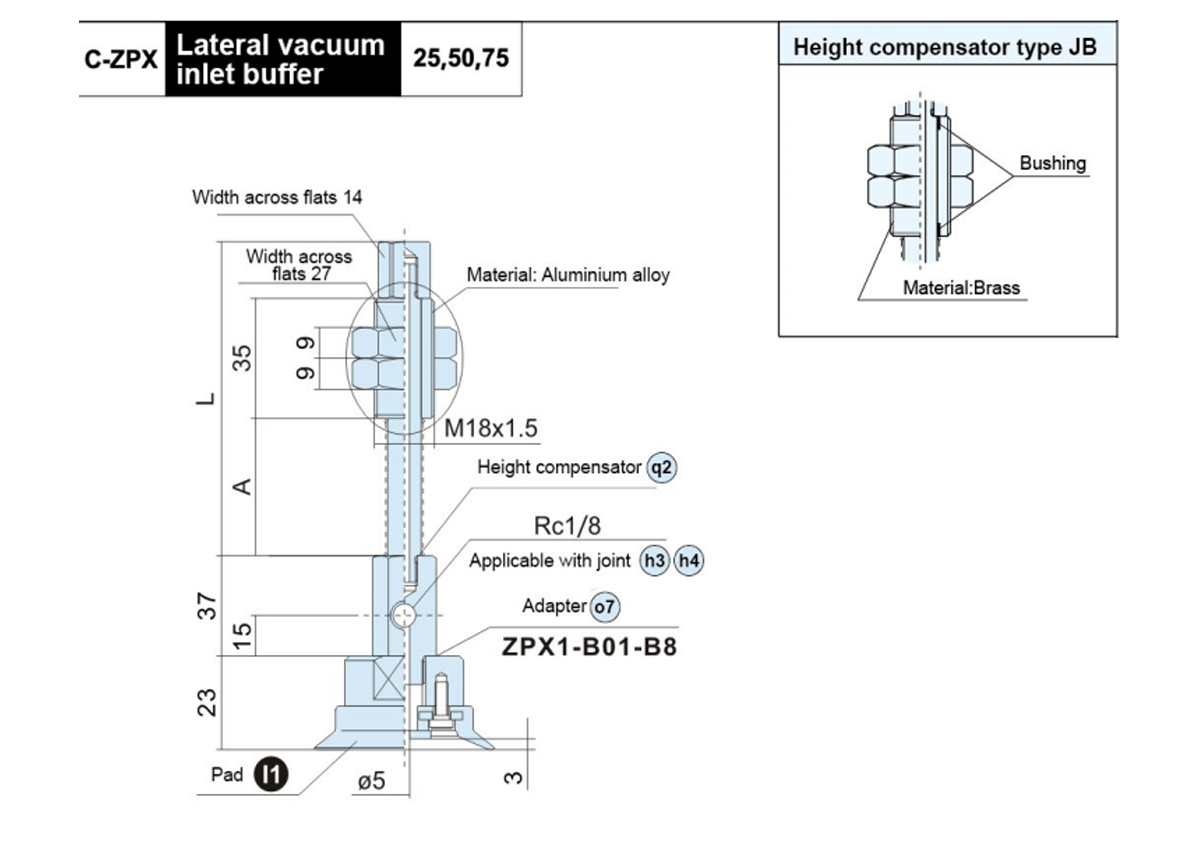

    Model A L q2 O7
    Buffer Support Model
    C-ZPX ○ H□● 25-B01-A18 40 91 ZPX1 ●25-B01-A18
    C-ZPX ○ H□● 50-B01-A18 75 126 ZPX1 ●50-B01-A18
    C-ZPX ○ H □● 75-B01-A18 111 162 ZPX1 ●75-B01-A18
    ○Pad diameter symbol:40,50            □ Pad material:NBR(N)S,Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J)
    Brass(JB)

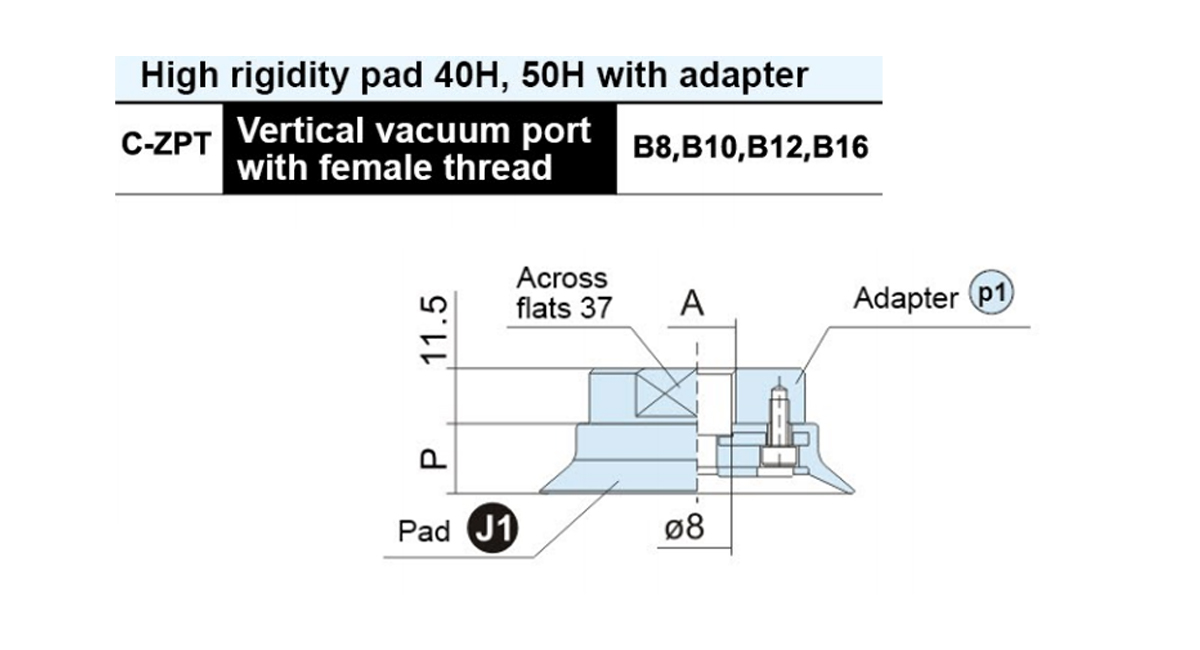

    Model A Pad
    Diameter     		P Adaptor
    Model
    63 80

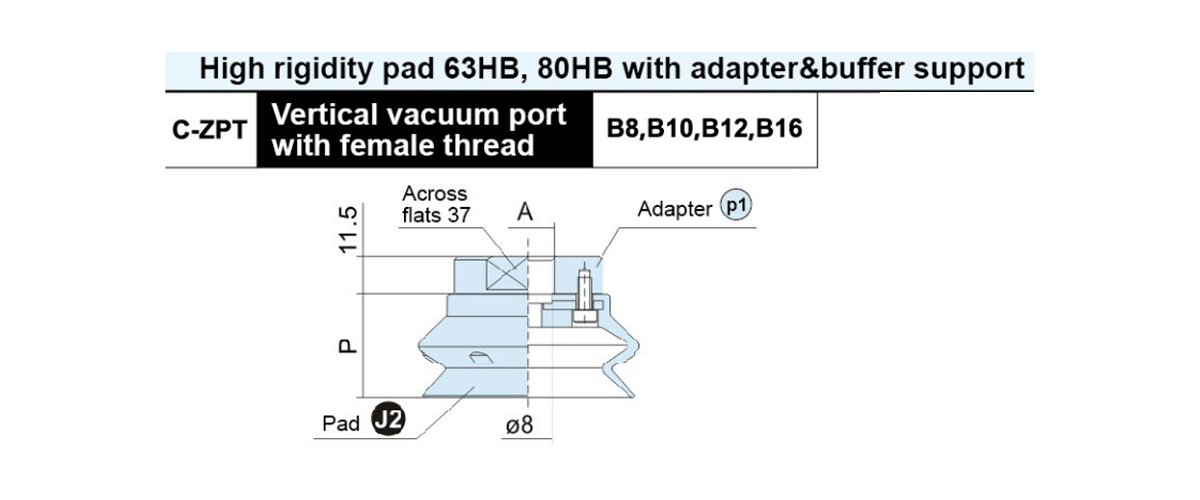

    C-ZPT ○ H□-B8 M8×1.25 14.5 16.5 ZPT2-B8
    C-ZPT ○ H□-B10 M10×1.5 ZPT2-B10
    C-ZPT○H□-B12 M12×1.75 ZPT2-B12
    C-ZPT ○ H□-B16 M16×1.5 ZPT2-B16
    ○ Pad  diameter symbol:63,80
    □Pad    material:NBR(N),Silicone rubber(S)

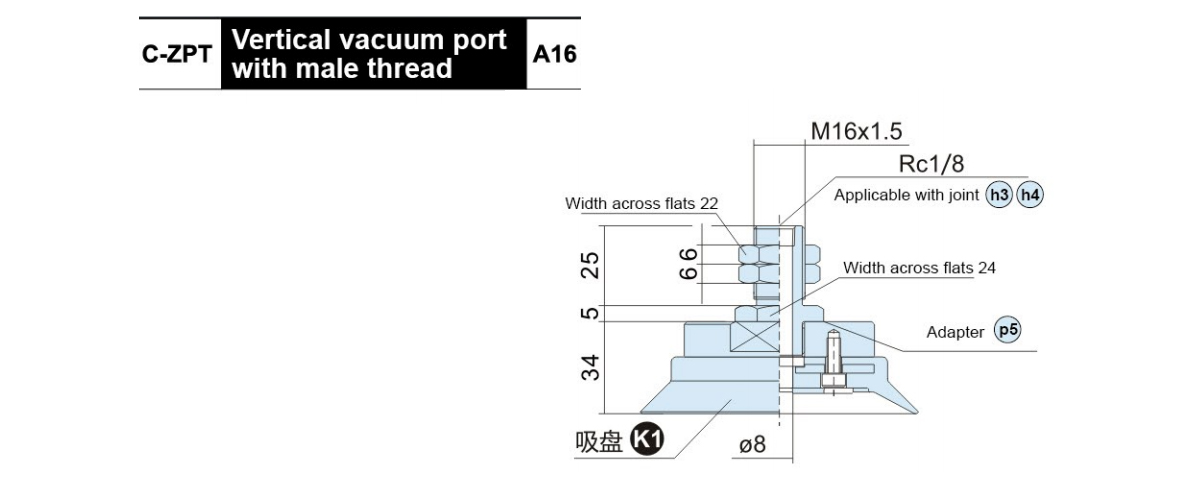

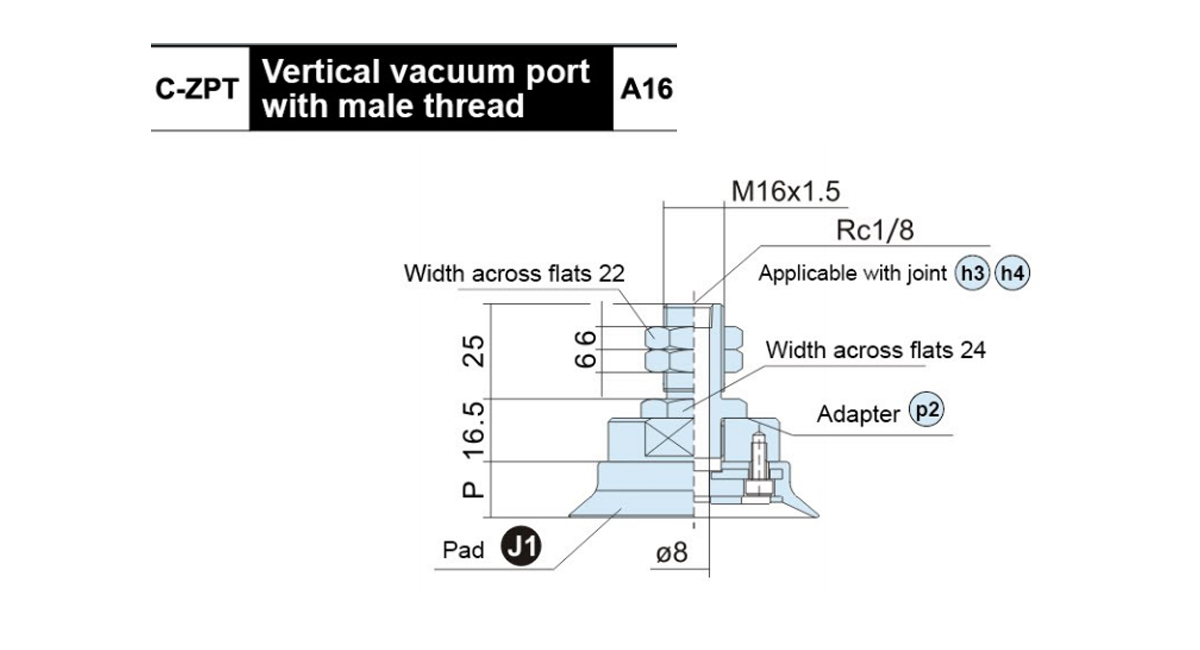

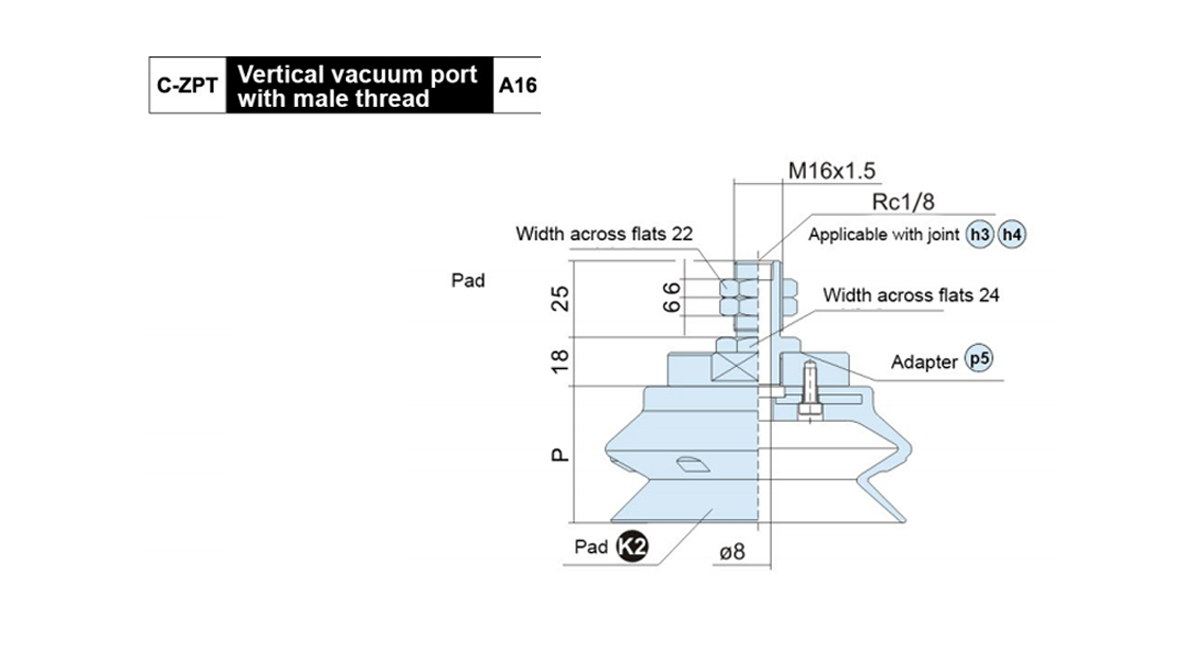

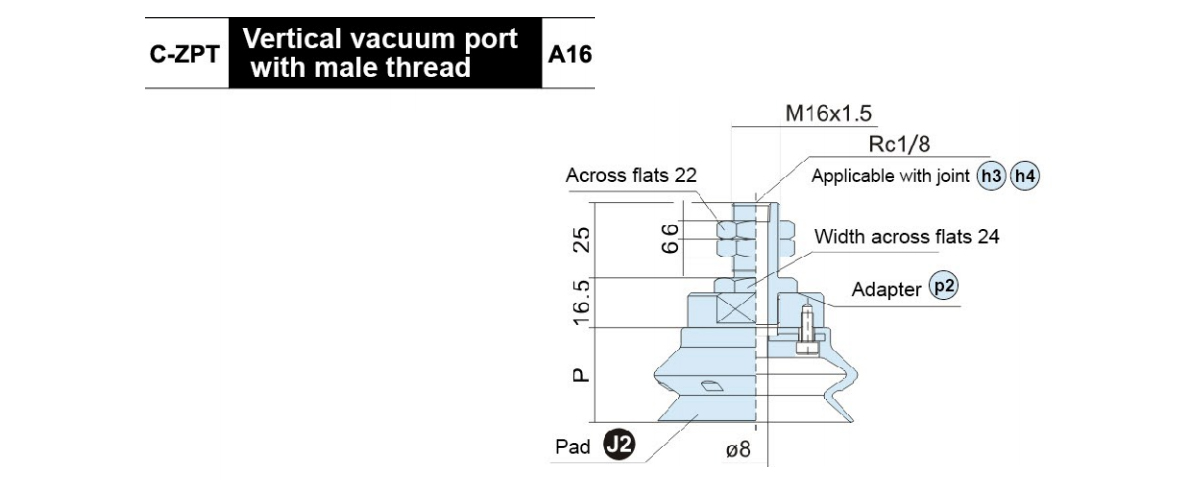

    Model P Adaptor Model
    C-ZPT63H □- A16 14.5 ZPT2-A16
    C-ZPT80H □-A16 16.5
    □ Pad material:NBR(N),Silicone rubber(S)

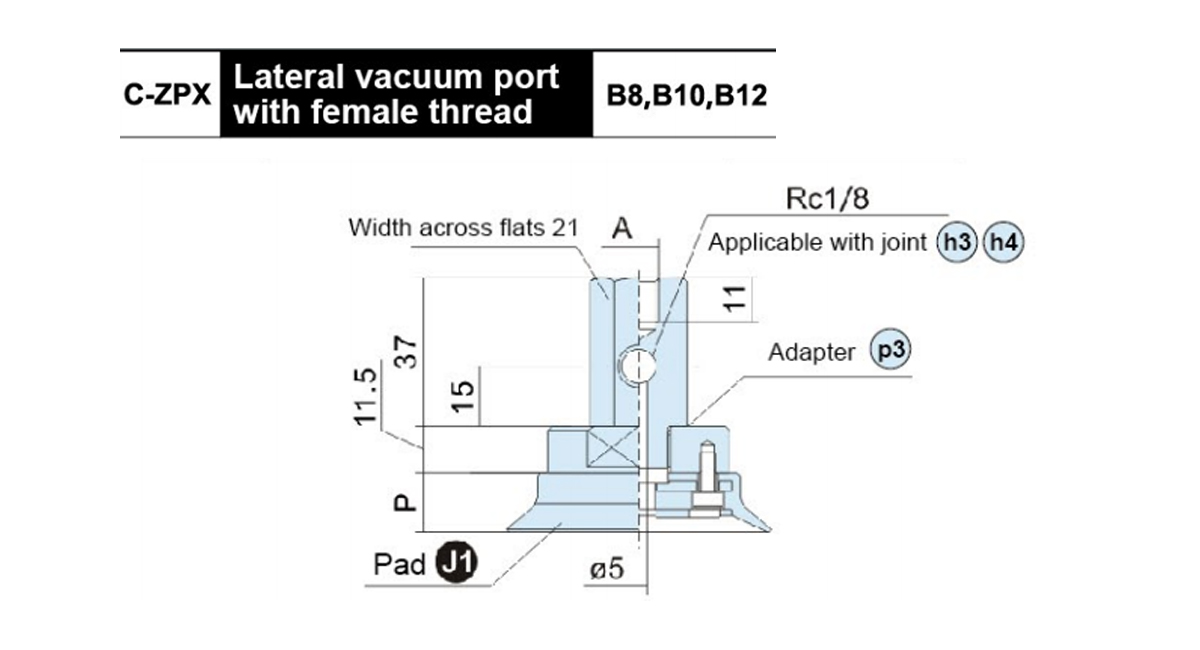

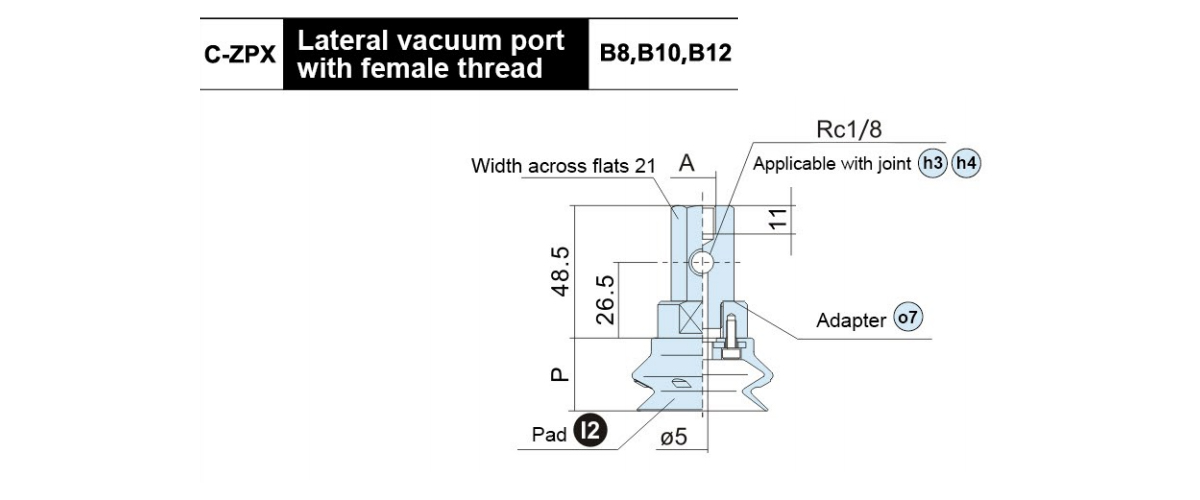

    Model A Pad Diameter P
    63 80
    C-ZPX ○ H□- B01-B8 M8×1.25 14.5 16.5
    C-ZPX ○ H□- B01-B10 M10×1.5
    C-ZPX ○ H □- B01-B12 M12×1.75
    ○ Pad diameter symbol:63,80
    □ Pad material:NBR(N),Silicone rubber(S)

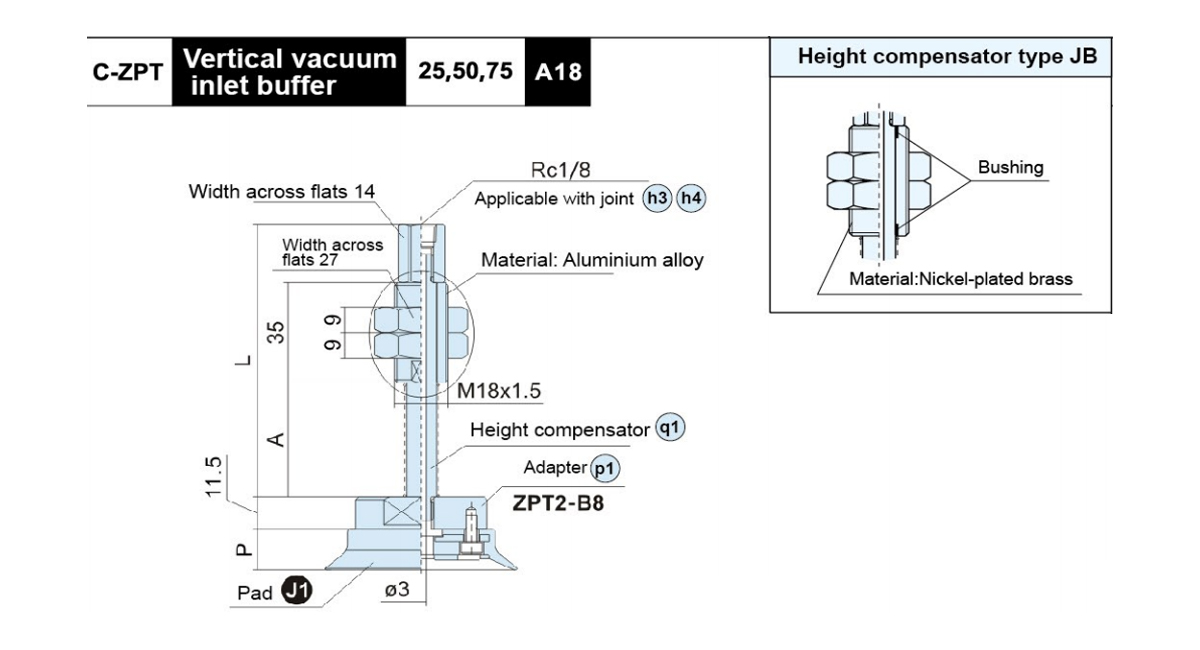

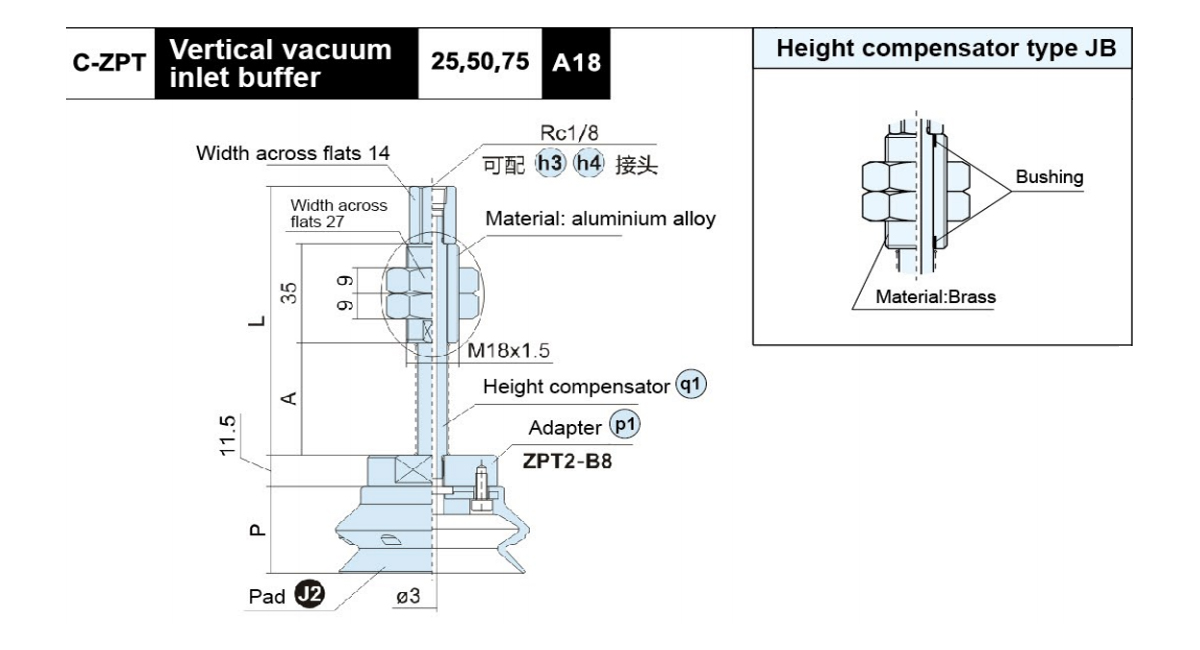

    Model A L Pad Diameter P q1 P1
    Buffer Support Model
    63 80
    C-ZPT ○ H□● 25-B01-A18 40 95.5 14.5 16.5 ZPB2 ● 25-B01-A18
    C-ZPT ○ H□● 50-B01-A18 75 130.5 ZPB2 ●50-B01-A18
    C-ZPT ○ H□● 75-B01-A18 111 166.5 ZPB2 ● 75-B01-A18
    ○ Pad diameter symbol:63,80        □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

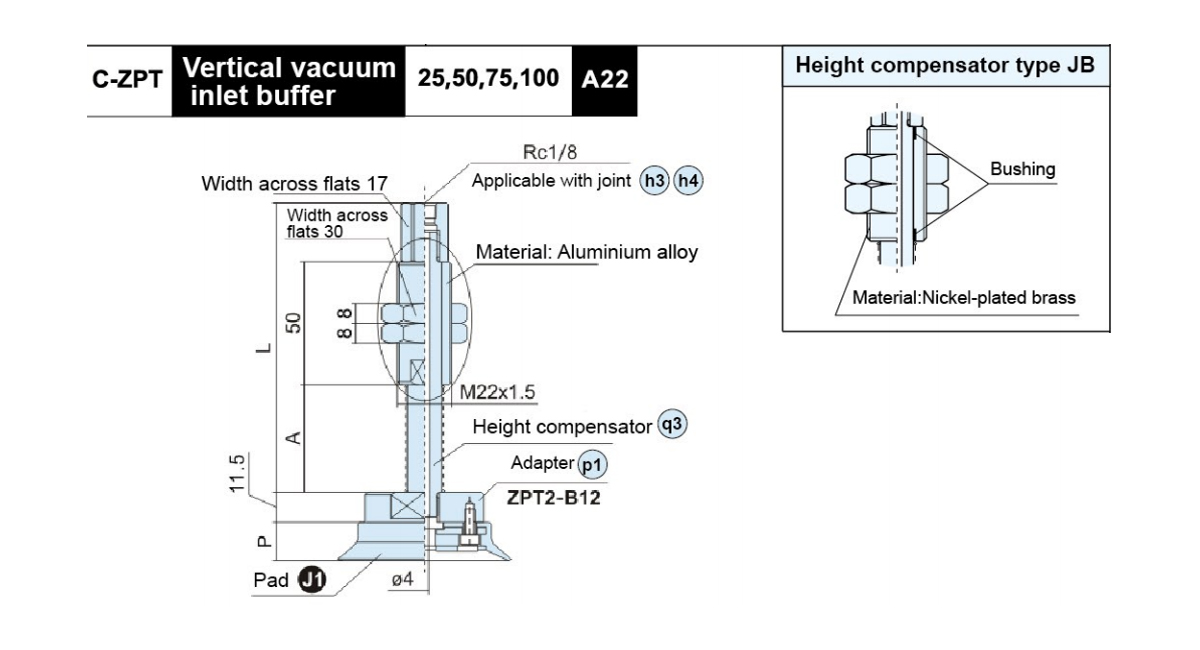

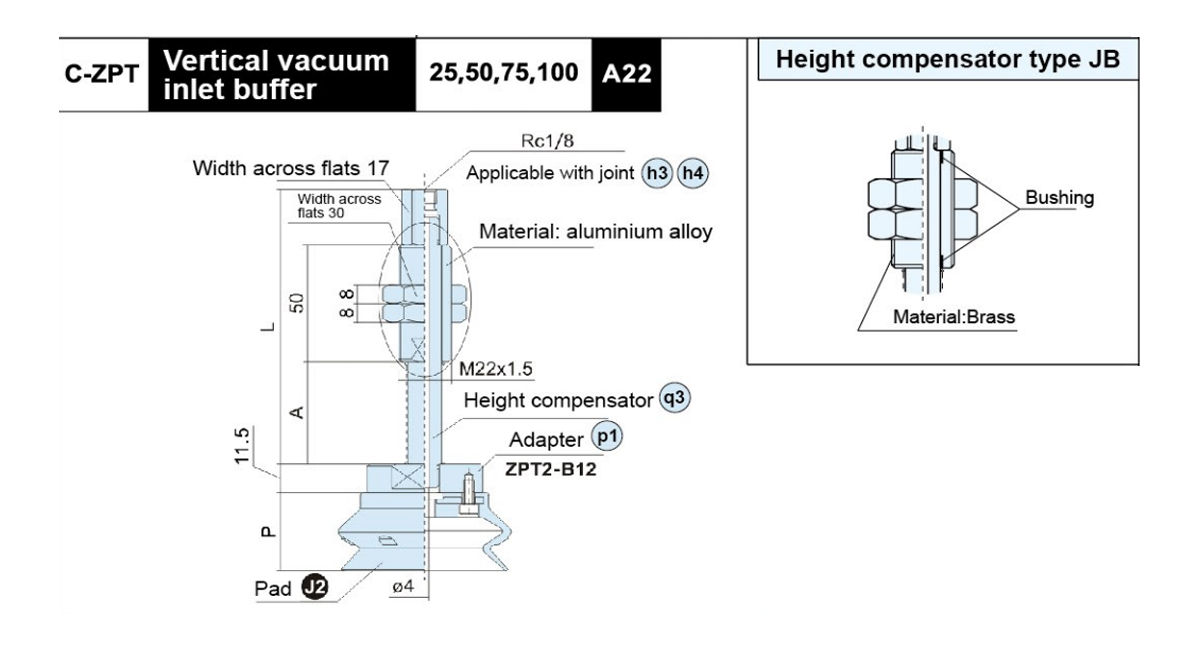

    Model A L Pad Diameter P q3 p1
    Buffer Support Model
    63 80
    C-ZPT ○ H□● 25-B01-A22 44 118 14.5 16.5 ZPB2 ●25-B01-A22
    C-ZPT ○ H□● 50-B01-A22 80 154 ZPB2●50-B01-A22
    C-ZPT ○ H□● 75-B01-A22 120 194 ZPB2●75-B01-A22
    C-ZPT ○ H□● 100-B01-A22 155 229 ZPB2 ●100-B01-A22
    ○ Pad diameter symbol:63,80        □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

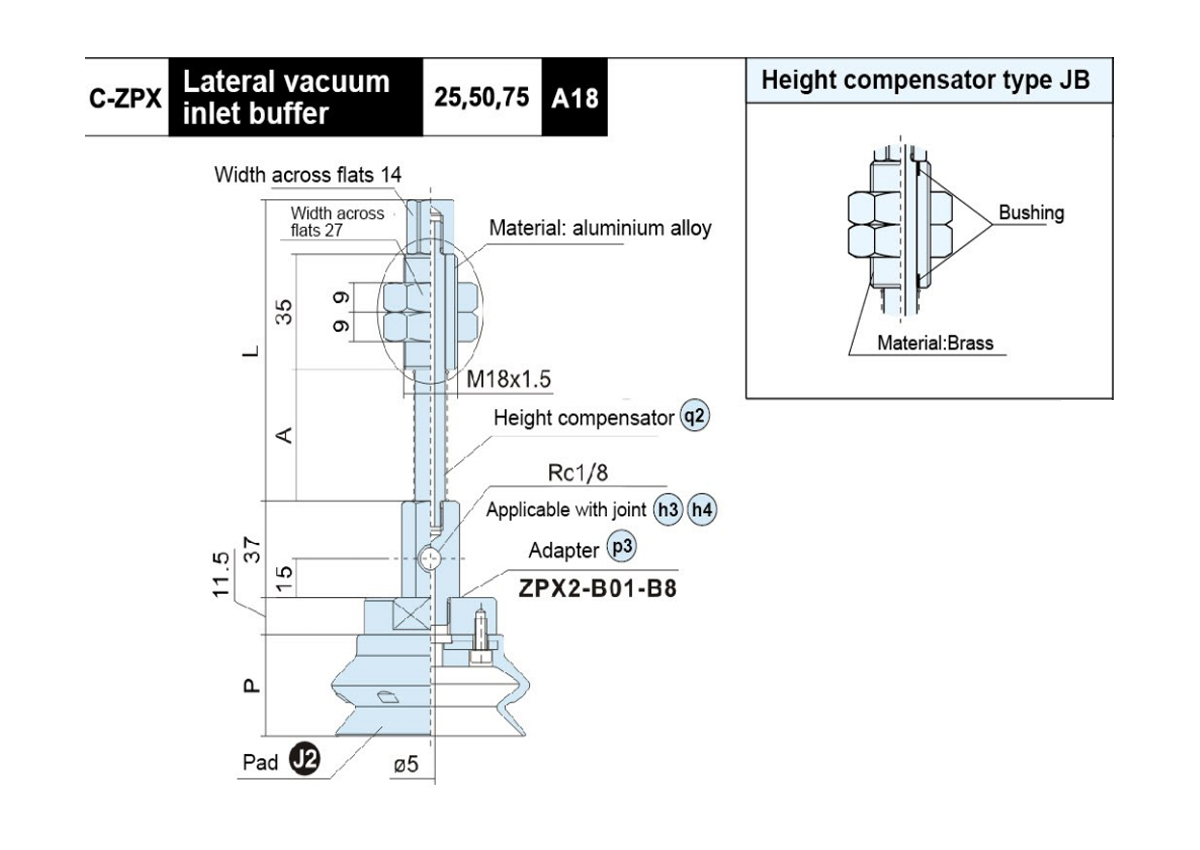

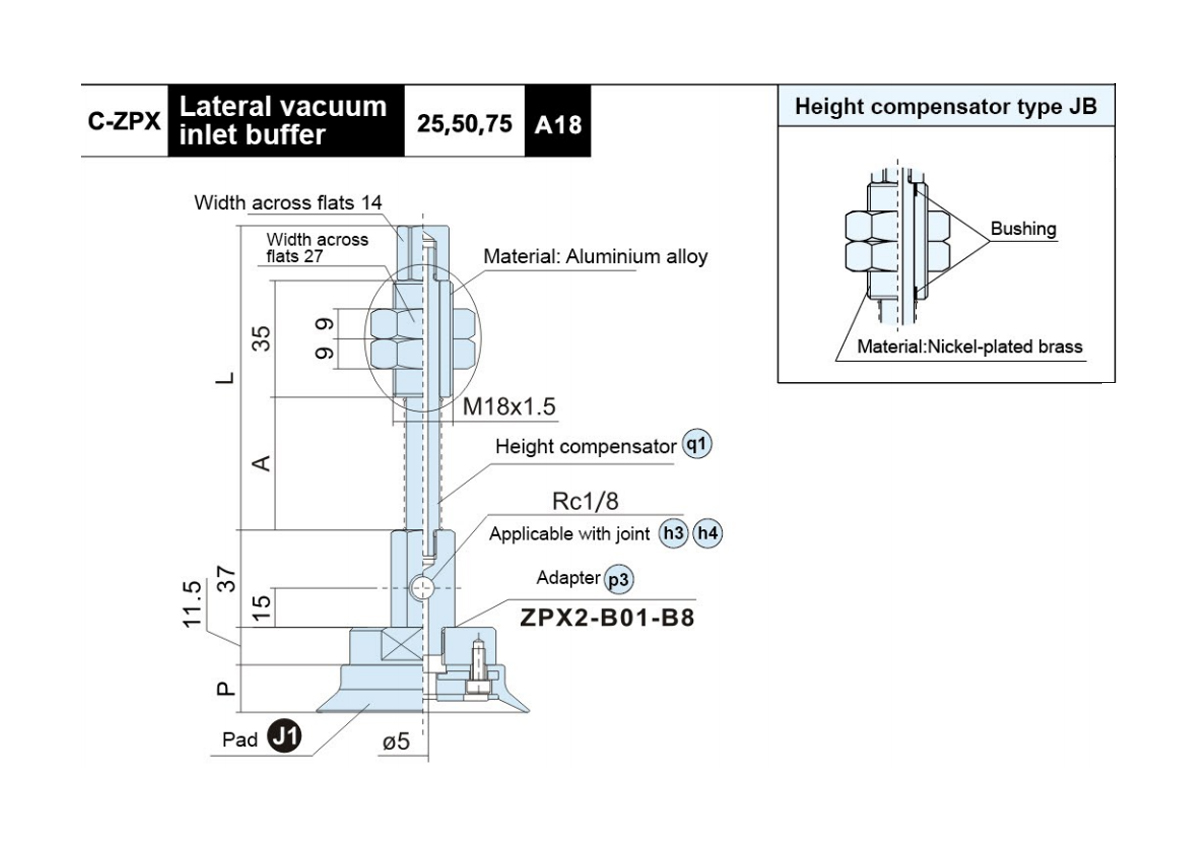

    Model A L Pad Diameter P q2 p3
    Buffer Support Model
    63 80
    C-ZPX ○ H □● 25-B01-A18 40 95.5 14.5 16.5 ZPX2 ●25-B01-A18
    C-ZPX ○ H □● 50-B01-A18 75 130.5 ZPX2 ●50-B01-A18
    C-ZPX ○ H □● 75-B01-A18 111 166.5 ZPX2 ●75-B01-A18
    ○ Pad diameter symbol:63,80        □ Pad material:NBR(N),Silicone rubber(S)
    ●Height compensator type:Aluminium alloy(J),Brass(JB)

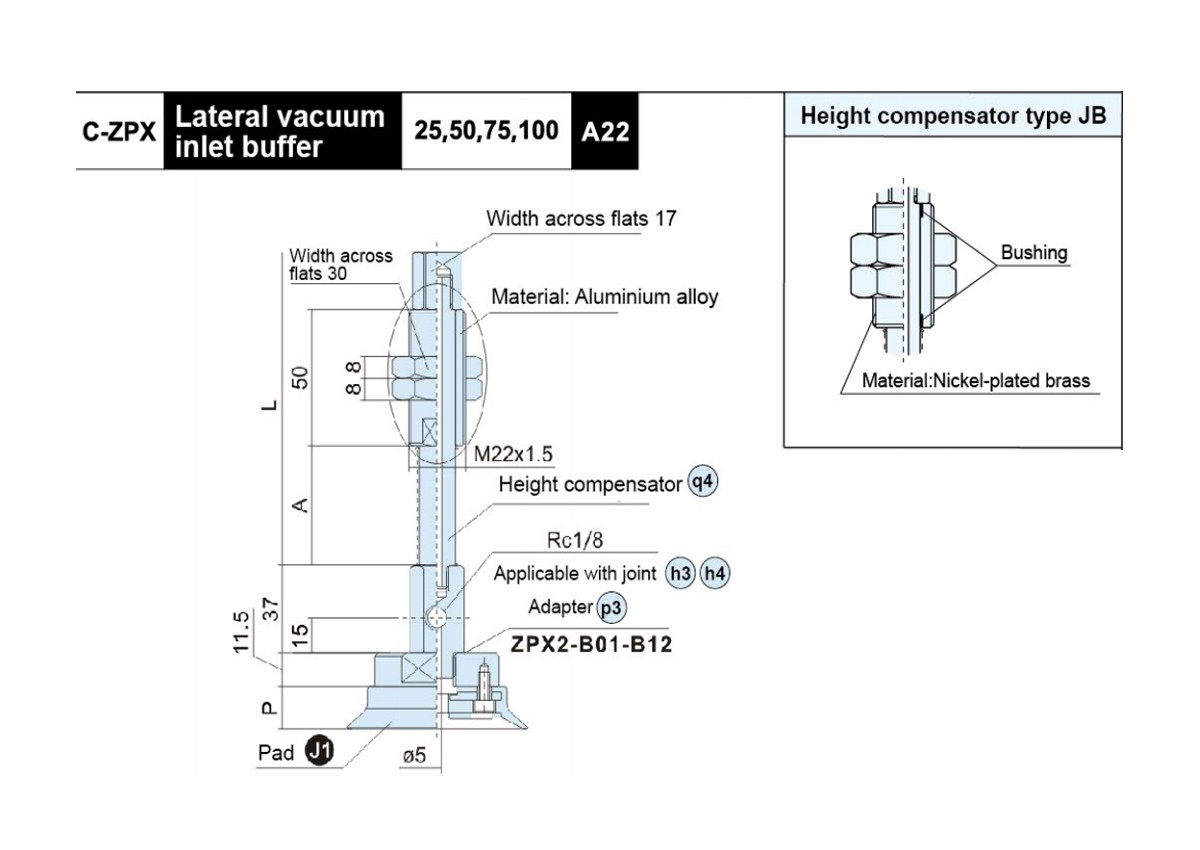

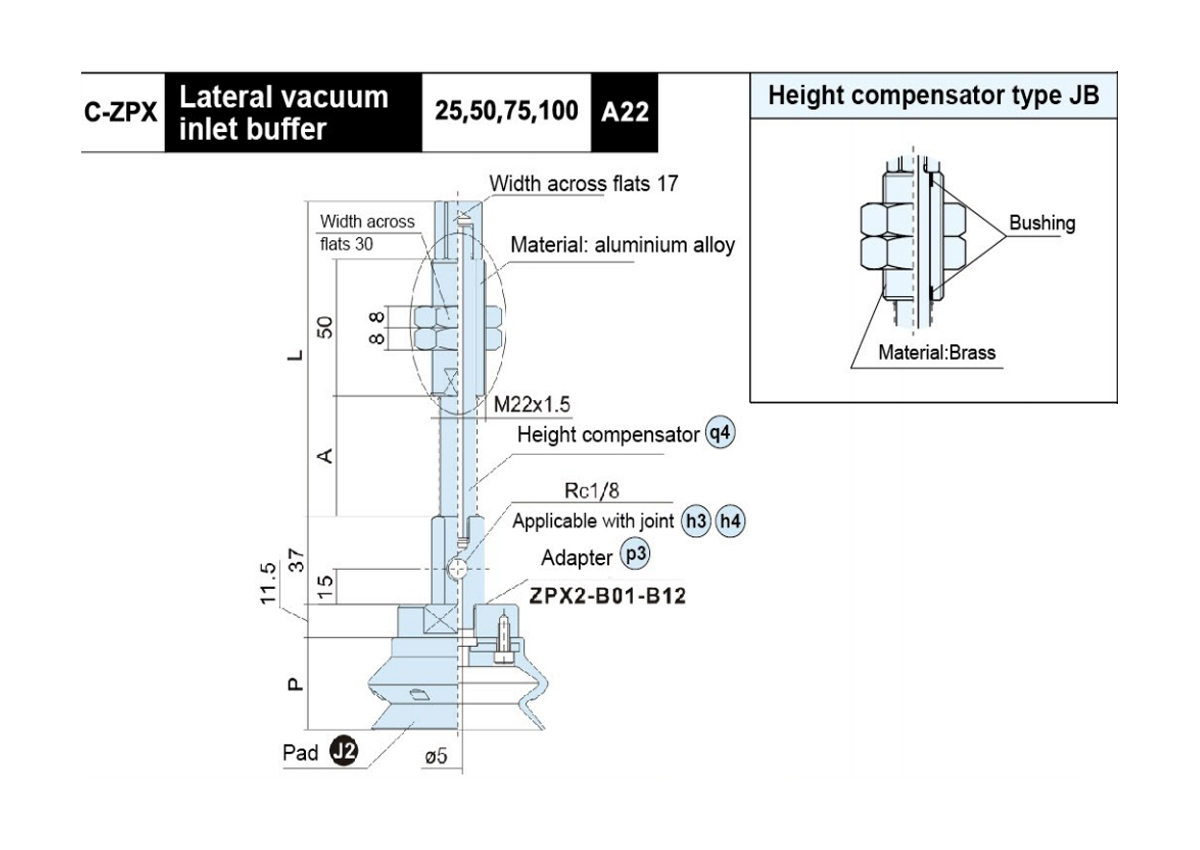

    Model A L Pad Diameter          P q4 p3
    Buffer Support Model
    63 80
    C-ZPX ○ H □● 25-B01-A22 44 118 14.5 16.5 ZPX2●25-B01-A22
    C-ZPX ○ H □● 50-B01-A22 80 154 ZPX2●50-B01-A22
    C-ZPX ○ H □● 75-B01-A22 120 194 ZPX2●75-B01-A22
    C-ZPX ○ H □● 100-B01-A22 155 229 ZPX2●100-B01-A22
    ○ Pad diameter symbol:63,80        □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

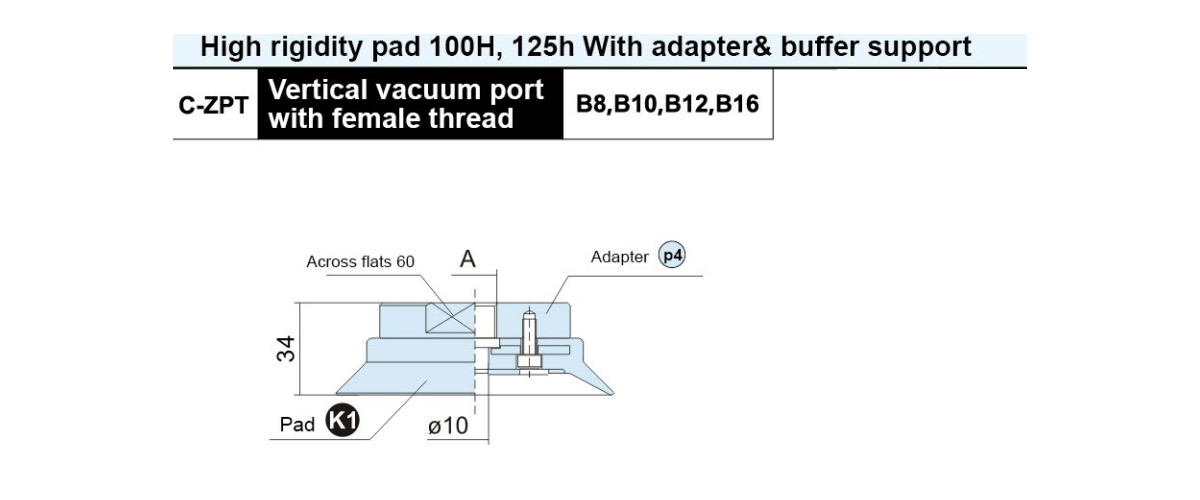

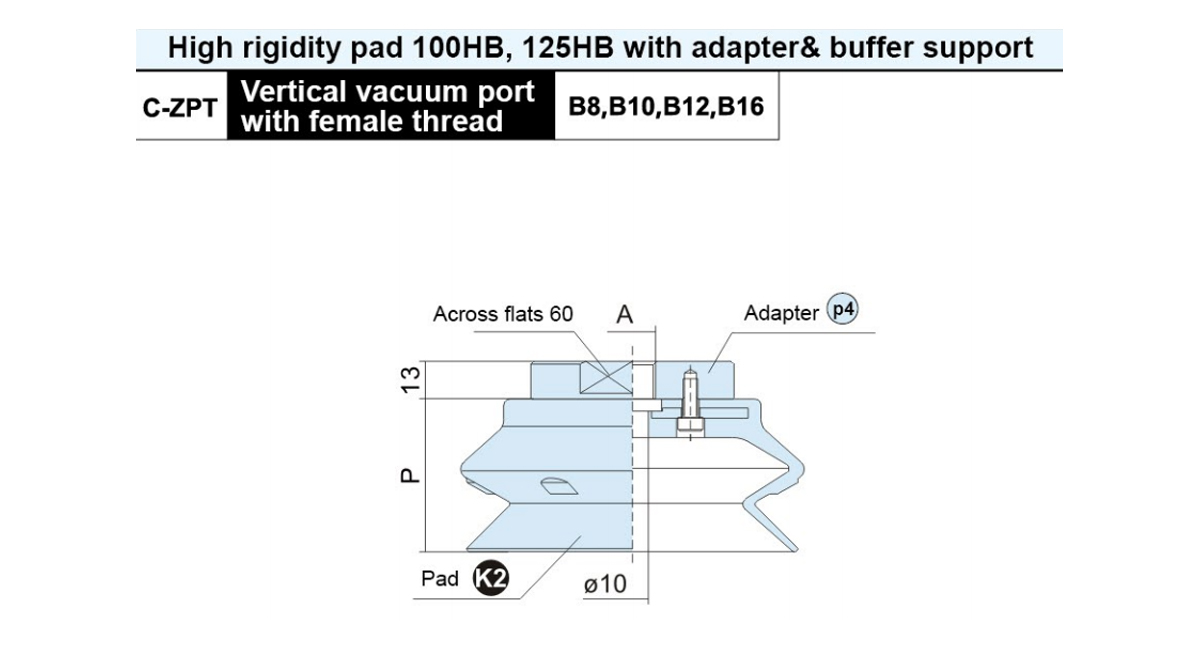

    Model A Adaptor Model
    C-ZPT ○ H□- B12 M12×1.75 ZPT3-B12
    C-ZPT ○ H □- B16 M16×1.5 ZPT3-B16
    ○ Pad diameter symbol:100,125
    □ Pad material:NBR(N),Silicone rubber(S)

    Model Adaptor Model
    C-ZPT100H □-A16 ZPT3-A16
    C-ZPT125H □-A16
    □ Pad material:NBR(N),Silicone rubber(S)

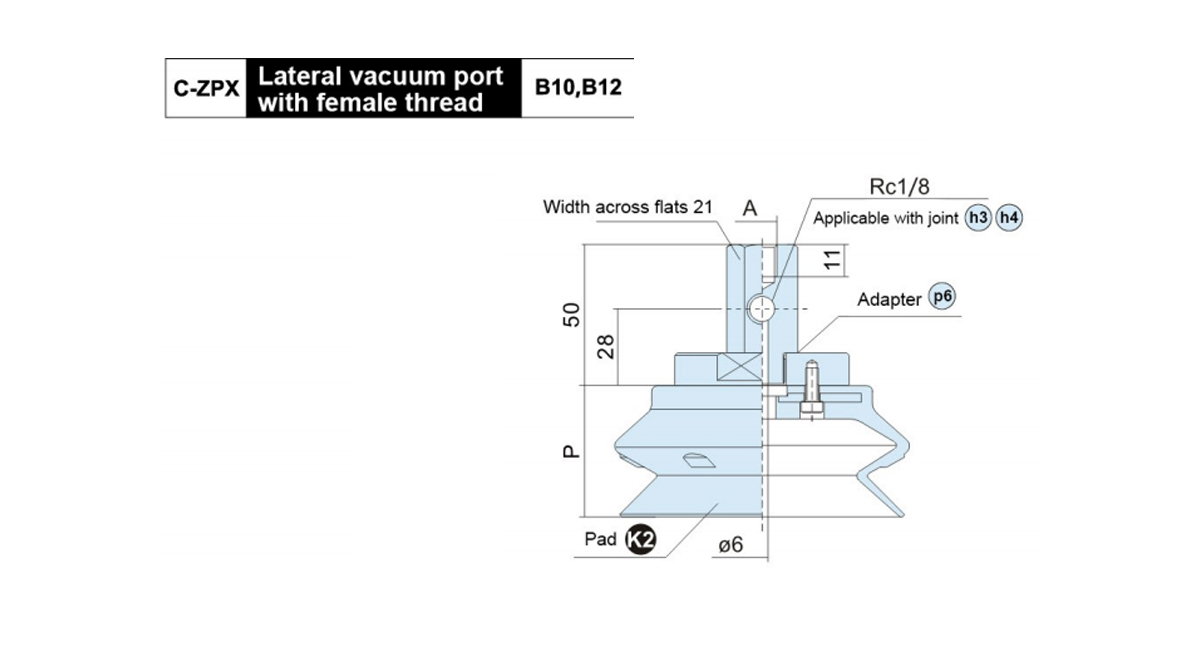

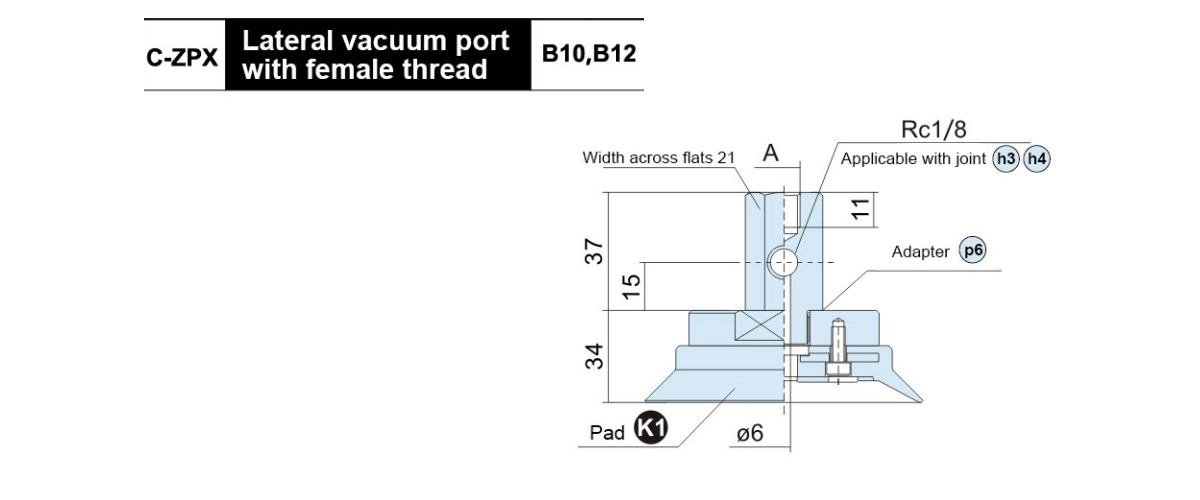

    Model A Adaptor Model
    C-ZPX ○ H□- B01-B10 M10×1.5 ZPX3-B01-B10
    C-ZPX ○ H□- B01-B12 M12×1.75 ZPX3-B01-B12
    ○ Pad diameter symbol:100,125
    □ Pad material:NBR(N),Silicone rubber(S)

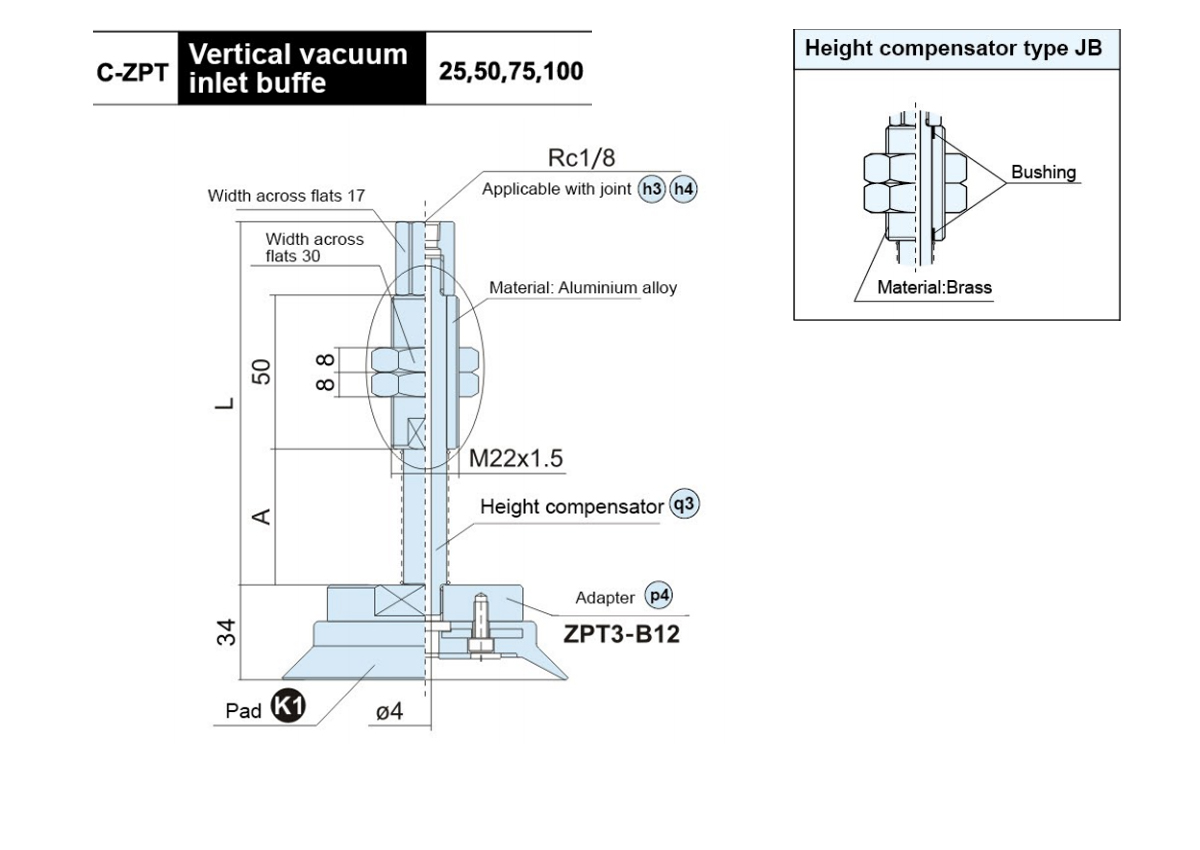

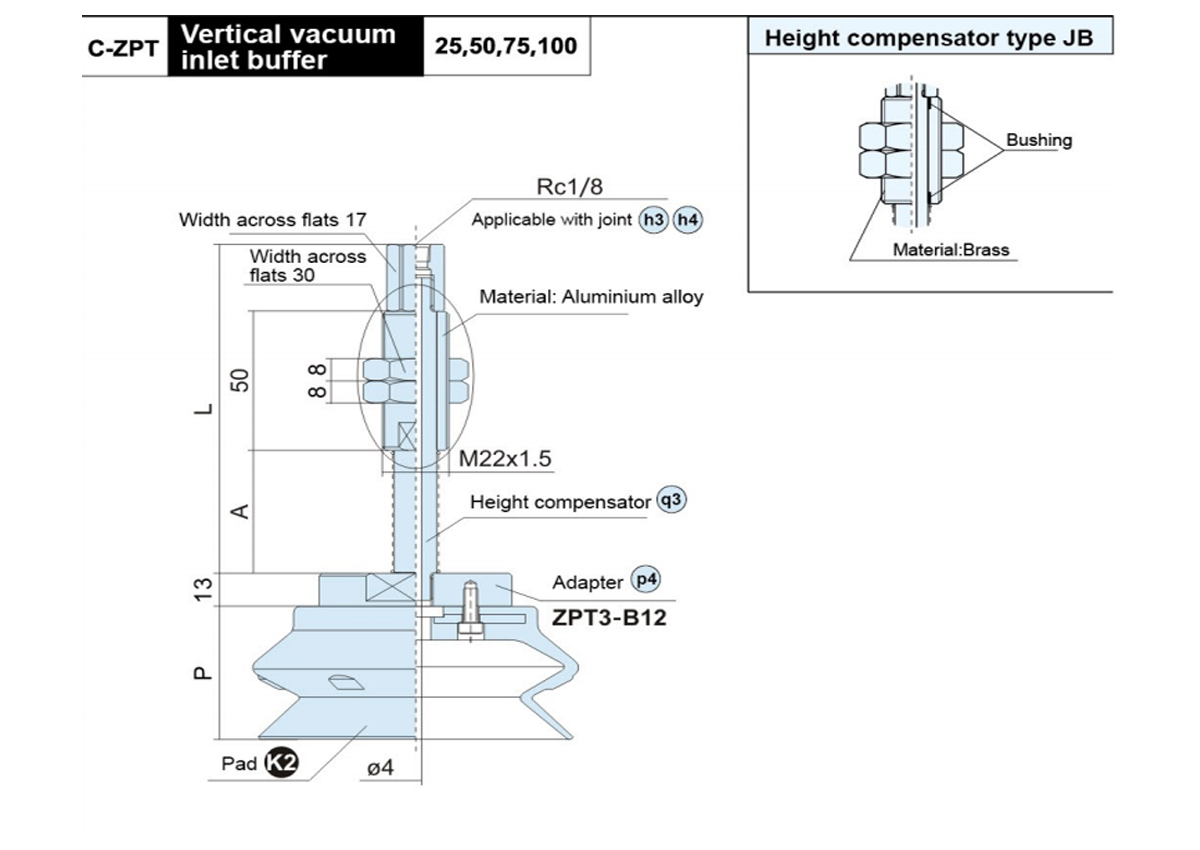

    Model A L q3 p4
    Adaptor Model
    C-ZPT ○ H □● 25-B01-A22 44 118 ZPB3 ●25-B01-A22
    C-ZPT ○ H □● 50-B01-A22 80 154 ZPB3 ●50-B01-A22
    C-ZPT ○ H □● 75-B01-A22 120 194 ZPB3●75-B01-A22
    C-ZPT ○ H □● 100-B01-A22 155 229 ZPB3●100-B01-A22

    ○  Pad  diameter symbol:100,125

    □   Pad   material:NBR(N),Silicone   rubber(S)
    ●  Height  compensator type:Aluminium  alloy(J)
    Brass(JB)

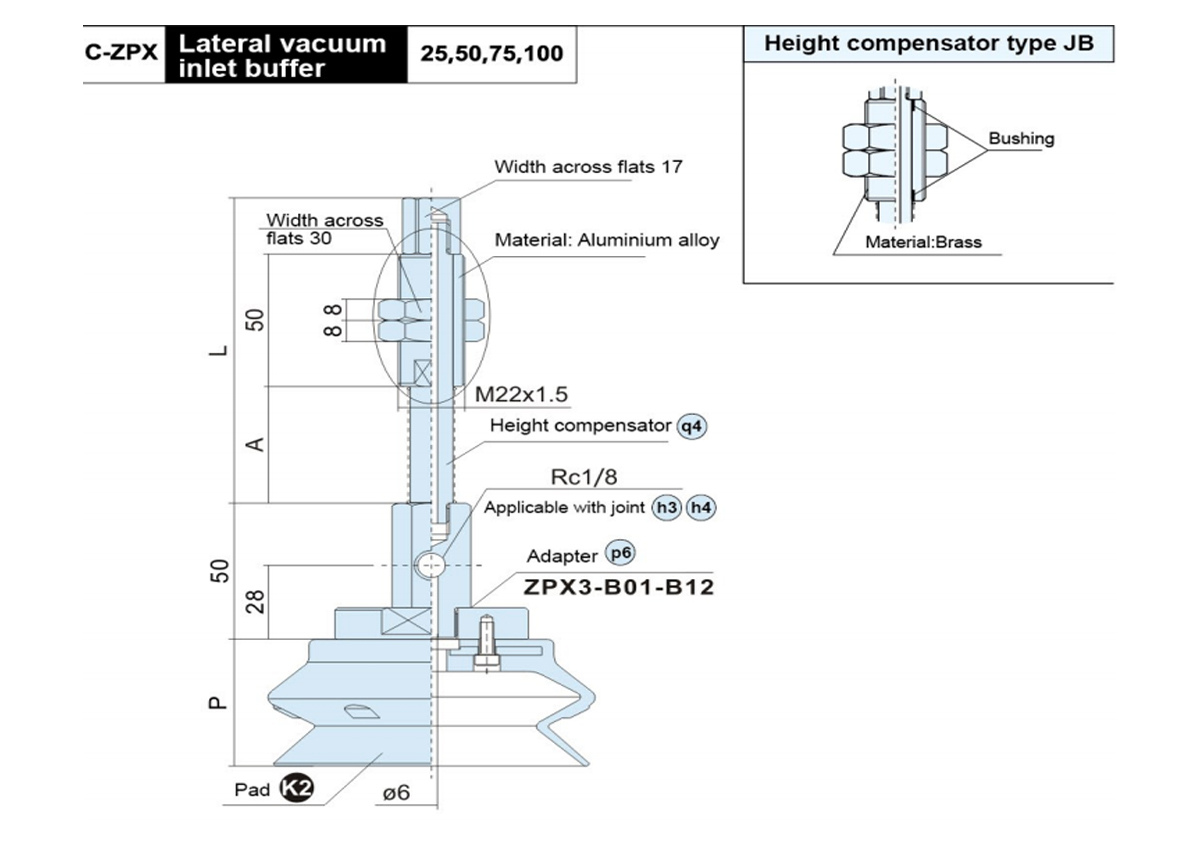

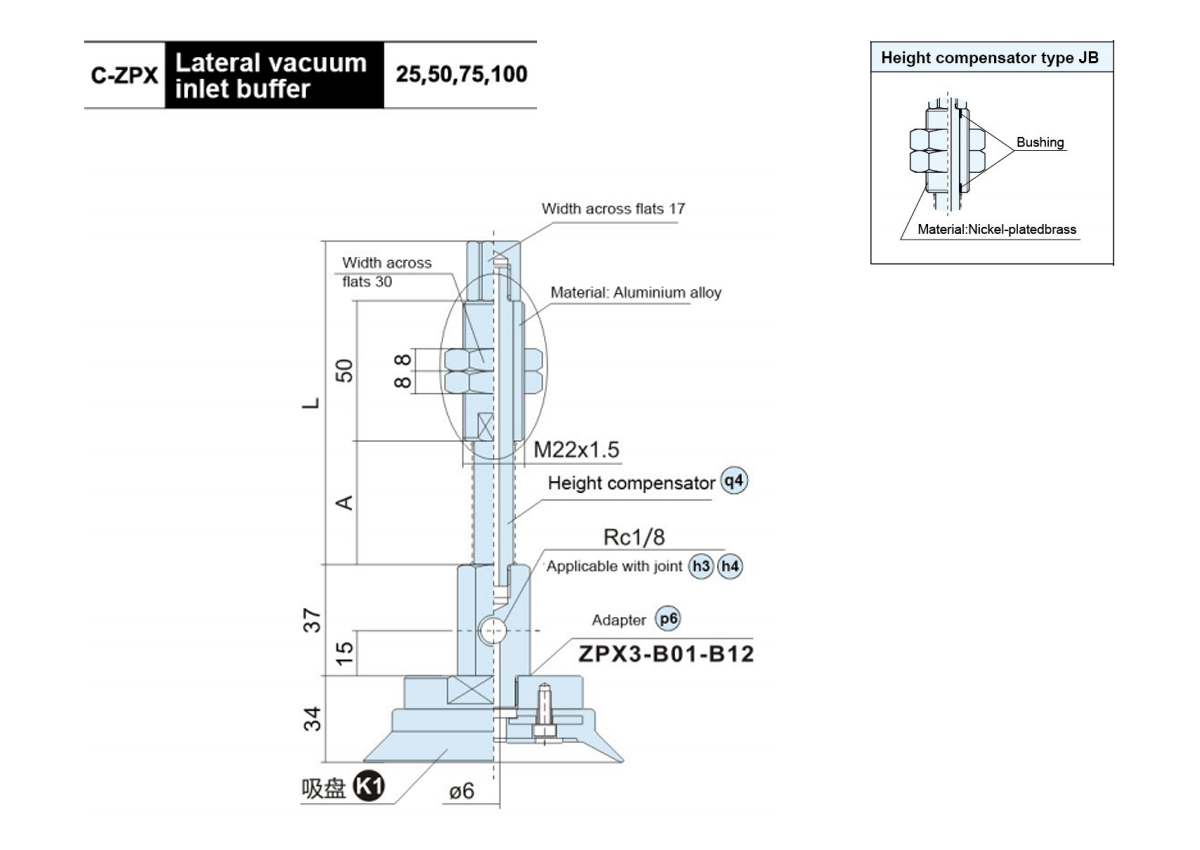

    Model A L q4 p6
    Adaptor Model
    C-ZPX ○ H□● 25-B01-A22 44 118 ZPX3 ●25-B01-A22
    C-ZPX ○ H□● 50-B01-A22 80 154 ZPX3 ●50-B01-A22
    C-ZPX ○H□● 75-B01-A22 120 194 ZPX3 ●75-B01-A22
    C-ZPX ○H□● 100-B01-A22 155 229 ZPX3 ●100-B01-A22

    ○   Pad   diameter   symbol:100,125

    □    Pad  material:NBR(N),Silicone     rubber(S)
    ●   Height   compensator   type:Aluminium   alloy(J)
    Brass(JB)

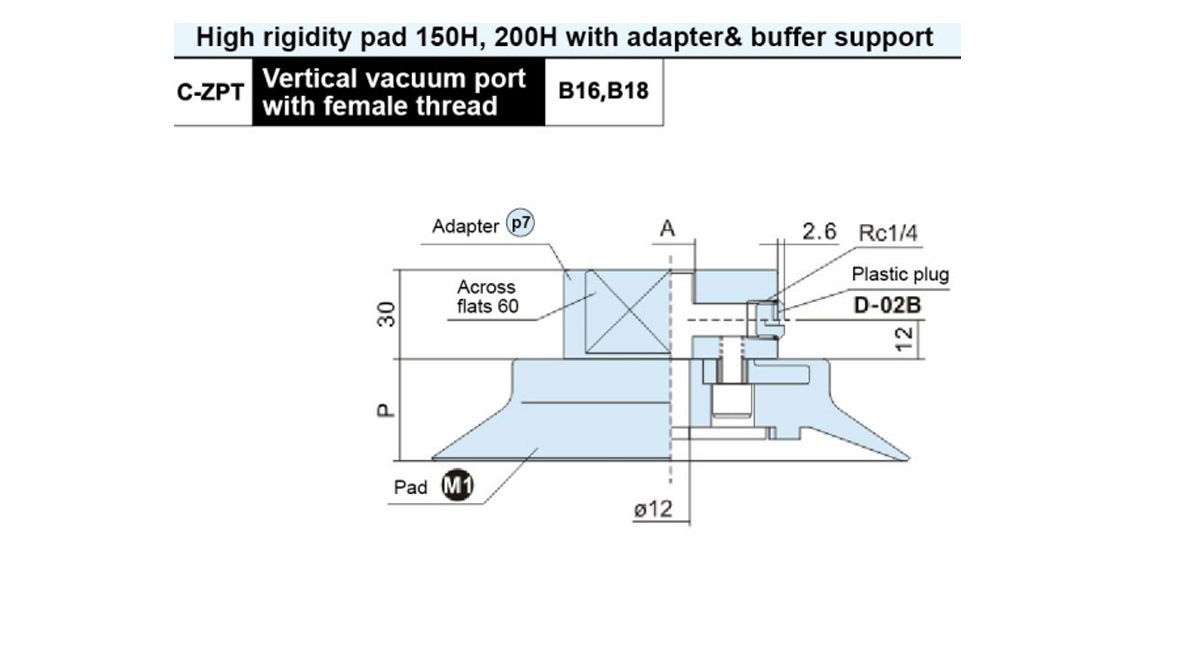

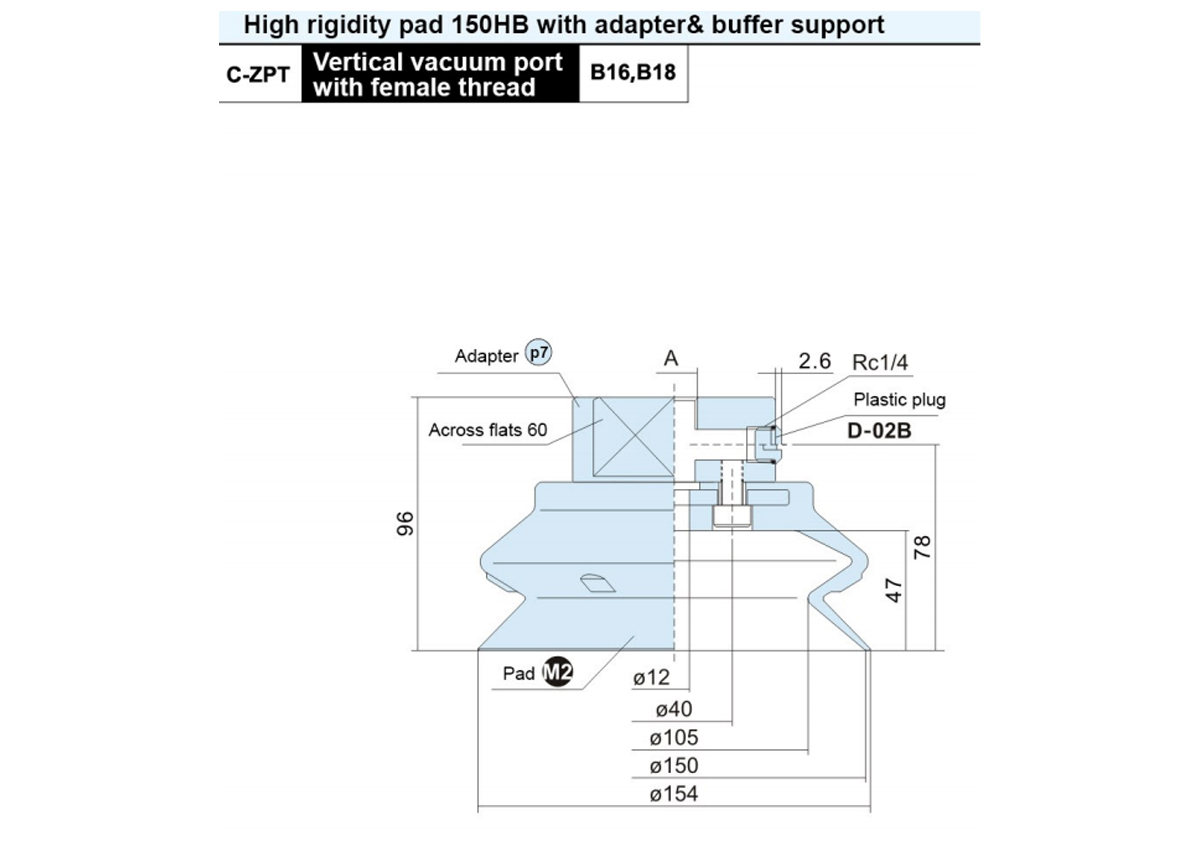

    Model A Pad Diameter P Adaptor Model
    150 200
    C-ZPT ○ H□-B16 M16×1.5 33 36 ZPT4-B16
    C-ZPT ○ H□-B18 M18×1.5 ZPT4-B18
    ○ Pad diameter symbol:150,200       □ Pad material:NBR(N),Silicone rubber(S)

    Model A L Pad Diameter      P q5 p7
    Buffer Support Model
    150 200
    C-ZPT ○ H □ JF20-B02-A30 35 118 33 36 ZPB4JF20-B02-A30
    C-ZPT ○ H □ JF50-B02-A30 75 154 ZPB4JF50-B02-A30
    ○ Pad diameter symbol:150,200       □ Pad material:NBR(N),Silicone rubber(S)

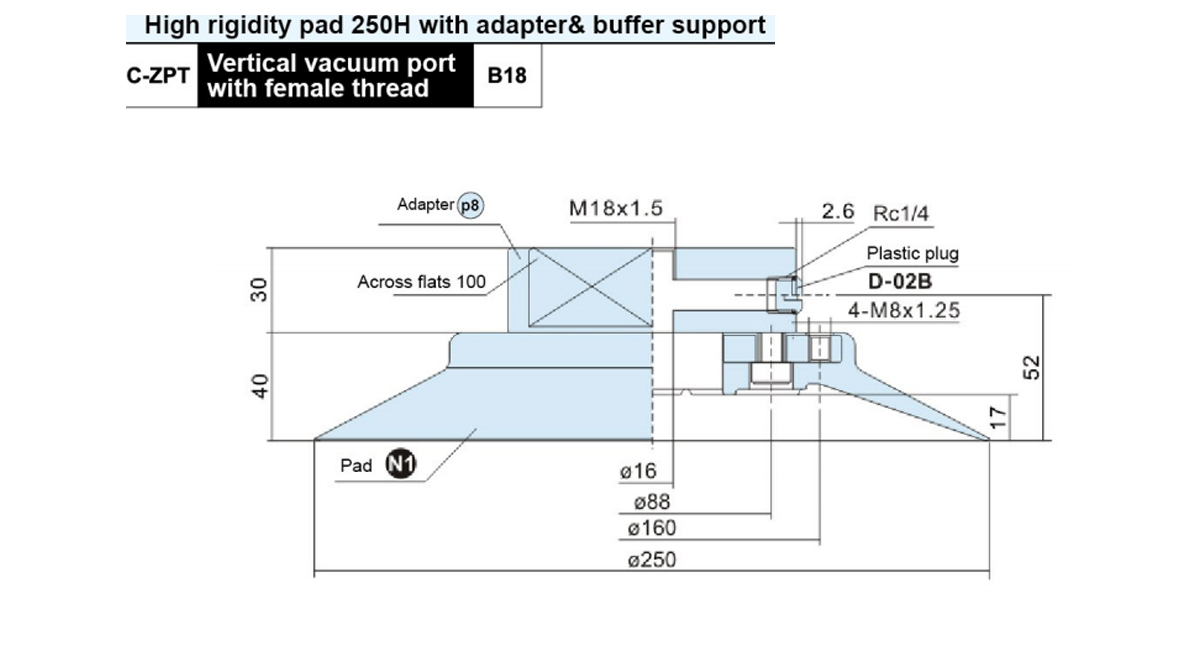

    Model Adaptor Model
    C-ZPT250H□-B18 ZPT5-B18
    □ Pad material:NBR(N),Silicone rubber(S)

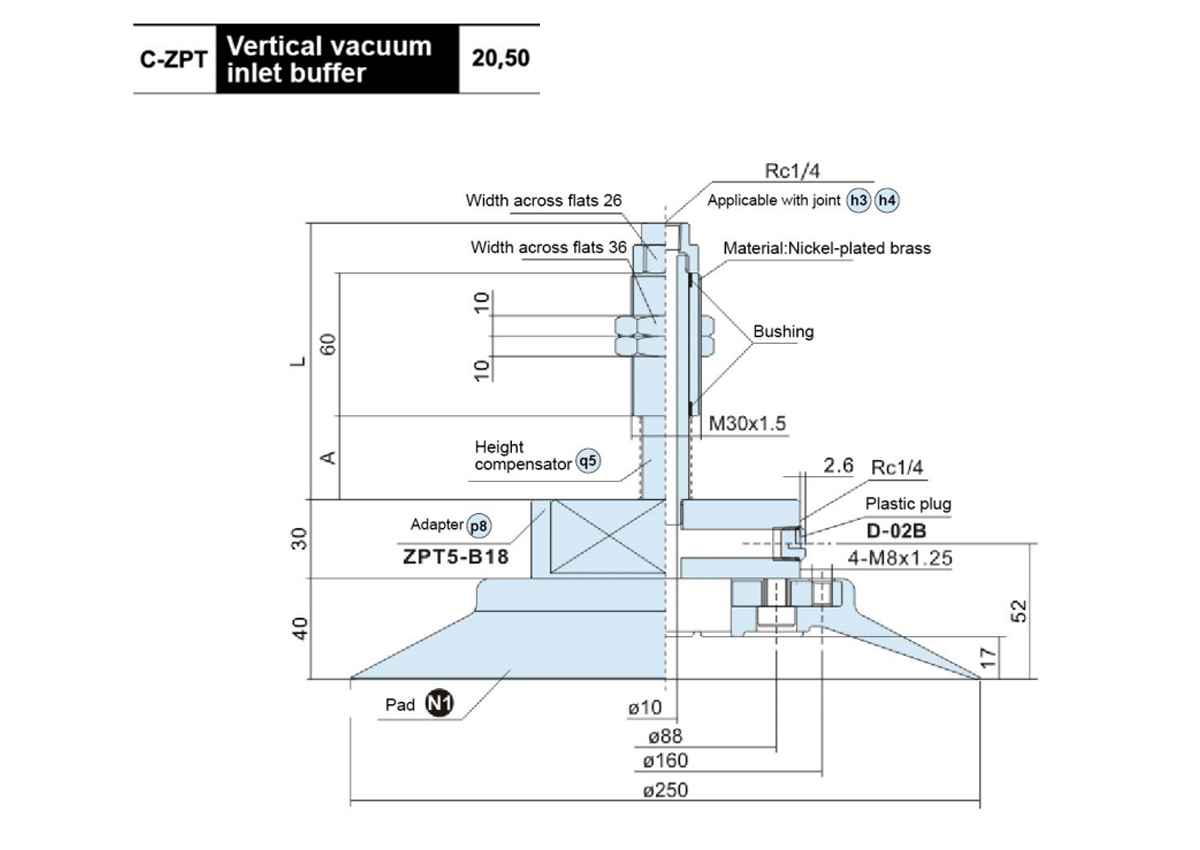

    Model A L q5 p8
    Buffer Support Model
    C-ZPT250H□JF20-B02-A30 35 118 ZPB5JF20-B02-A30
    C-ZPT250H□JF50-B02-A30 75 154 ZPB5JF50-B02-A30
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A ØB Adaptor Model
    C-ZPT32HB □ -B5 M5×0.8 4.2 ZPT0-B5
    C-ZPT32HB □ -B8 M8×1.25 5 ZPT0-B8
    C-ZPT32HB □- B10 M10×1.5 ZPT0-B10
    □ Pad material:NBR(N),Silicone rubber(S)

    Model L Adaptor Model
    C-ZPT32HB □ -A14 25 ZPT0-A14
    C-ZPT32HB □-A14-3 40 ZPT0-A14-3
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A Adaptor Model
    C-ZPX32HB □- B8 M8×1.25 ZPX0-B01-B8
    C-ZPX32HB □-B10 M10×1.5 ZPX0-B01-B10
    C-ZPX32HB □- B12 M12×1.75 ZPX0-B01-B12
    □Pad material:NBR(N),Silicone rubber(S)

    Model A E L Adaptor Model
    C-ZPR32HB □-◇ -A6 M6×1.0 8 66 ZPROH-◇-A6
    C-ZPR32HB □-◇- A8 M8×1.0 12 56 ZPROH-◇-A8
    □Pad material:NBR(N),Silicone rubber(S)     ◇ Vacuum inlet connection:04,06,08

    Model A D Adaptor Model
    C-ZPR32HB □-◇- B5 M5×0.8 5 ZPROH-◇-B5
    C-ZPR32HB □-◇- B6 M6×1.0 6 ZPROH-◇-B6
    C-ZPR32HB □-◇ -B8 M8×1.25 8 ZPROH-◇-B8
    □Pad material:NBR(N),Silicone rubber(S) ◇ Vacuum   inlet   connection:04,06,08

    Model A B C L m2 O0
    Buffer Support Model
    C-ZPT32HB □● 10-B5-A14 M5×0.8 10 50 77 ZPTO-●10-B5-A14
    C-ZPT32HB □● 20-B5-A14 20 81 ZPT0-●20-B5-A14
    C-ZPT32HB □● 30-B5-A14 30 91 ZPT0-●30-B5-A14
    C-ZPT32HB □● 50-B5-A14 50 75 136 ZPT0-●50-B5-A14
    C-ZPT32HB □● 10-B01-A14 Rc1/8 10 50 78.5 ZPT0-●10-B01-A14
    C-ZPT32HB □● 20-B01-A14 20 84 ZPT0-●20-B01-A14
    C-ZPT32HB □● 30-B01-A14 30 94 ZPT0-●30-B01-A14
    C-ZPT32HB □● 50-B01-A14 50 75 139 ZPT0-●50-B01-A14
    ●Height compensator type:Rotative(J)                     □Pad   material:NBR(N),Silicone   rubber(S)
    Unable to rotate(K)

    Model B C L m4 O4
    Buffer Support Model
    C-ZPR32HB □● 10 -◇- A14 10 50 80 ZPR0-●10-◇ -A14
    C-ZPR32HB □● 20 -◇ -A14 20 77 ZPRO-●20-◇-A14
    C-ZPR32HB □● 30 -◇- A14 30 87 ZPR0-●30-◇-A14
    C-ZPR32HB □● 50 -◇ -A14 50 75 132 ZPR0-●50-◇-A14
    □Pad material:NBR(N),Silicone rubber( )  ●Height compensator type:Rotative(J)
    ◇Vacuum inlet connection:04,06,08                                     Unable to rotate(K)

    Model A L q1 O0
    Buffer Support Model
    C-ZPT32HB □● 25-B01-A18 40 95.5 ZPB0 ● 25-B01-A18
    C-ZPT32HB □● 50-B01-A18 75 130.5 ZPB0 ● 50-B01-A18
    C-ZPT32HB □● 75-B01-A18 111 166.5 ZPB0 ● 75-B01-A18
    □Pad material:NBR(N),Silicone rubber(S)
    ●Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A L q2 O2
    Buffer Support Model
    C-ZPX32HB □● 25-B01-A18 40 91 ZPX0 ● 25-B01-A18
    C-ZPX32HB □● 50-B01-A18 75 126 ZPX0 ● 50-B01-A18
    C-ZPX32HB □● 75-B01-A18 111 162 ZPX0 ● 75-B01-A18
    □Pad material:NBR(N),Silicone rubber(S)
    ●Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A B Pad Diameter    P Adaptor Model
    40 50
    C-ZPT ○ HB □ -B5 M5×0.8 4.2 20.5 24 ZPT1-B5
    C-ZPT ○ HB □- B8 M8×1.25 5 ZPT1-B8
    C-ZPT ○ HB □- B10 M10×1.5 ZPT1-B10
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)

    Model L ○Pad Diameter P Adaptor Model
    40 50
    C-ZPT ○ HB □ -A14 25 20.5 24 ZPT1-A14
    C-ZPT ○ HB □ -A14-3 40 ZPT1-A14-3
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)

    Model A ○Pad Diameter   P Adaptor Model
    40 50
    C-ZPX ○ HB □- B8 M8×1.25 20.5 24 ZPX1-B01-B8
    C-ZPX ○ HB □- B10 M10×1.5 ZPX1-B01-B10
    C-ZPX ○ HB □ -B12 M12×1.75 ZPX1-B01-B12
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)

    Model A E L ○Pad Diameter P Adaptor Model
    40 50
    C-ZPR ○ HB □-◇ -A6 M6×1.0 8 66 20.5 24 ZPR1H-◇-A6
    C-ZPR ○ HB □-◇ -A8 M8×1.0 12 56 ZPR1H-◇-A8
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)
    ◇Vacuum inlet connection:06,08

    Model A D ○Pad Diameter     P Adaptor Model
    40 50
    C-ZPR ○ HB □-◇- B6 M6×1.0 6 20.5 24 ZPR1H-◇-B6
    C-ZPR ○ HB □-◇- B8 M8×1.25 8 ZPR1H-◇-B8
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)
    ◇ Vacuum inlet connection:06,08

    Model A B C L ○ Pad Diameter  P m2 O5
    Buffer Support Model
    40 50
    C-ZPT ○ HB □● 10-B5-A14 M5×0.8 10 50 77 20.5 24 ZPT1-●10-B5-A14
    C-ZPT ○ HB□● 20-B5-A14 20 81 ZPT1-●20-B5-A14
    C-ZPT ○ HB □● 30-B5-A14 30 91 ZPT1-●30-B5-A14
    C-ZPT ○ HB□● 50-B5-A14 50 75 136 ZPT1-●50-B5-A14
    C-ZPT ○ HB□● 10-B01-A14 Rc1/8 10 50 78.5 ZPT1-●10-B01-A14
    C-ZPT ○ HB□● 20-B01-A14 20 84 ZPT1-●20-B01-A14
    C-ZPT ○ HB □● 30-B01-A14 30 94 ZPT1-●30-B01-A14
    C-ZPT ○ HB □● 50-B01-A14 50 75 139 ZPT1-●50-B01-A14
    ○ Pad diameter symbol:40,50           □  Pad  material:NBR(N),Silicone  rubber(S)
    ●     Height     compensator     type:Rotative(J),Unable     to     rotate(K)

    Model B C L ○ Pad  Diameter  P m4 O9
    Buffer Support Model
    40 50
    C-ZPT ○ HB□● 10 -◇ -A14 10 50 80 20.5 24 ZPR1-●10-◇-A14
    C-ZPT ○ HB □● 20 -◇ -A14 20 77 ZPR1-●20-◇-A14
    C-ZPT ○ HB □● 30 -◇ -A14 30 87 ZPR1-●30-◇-A14
    C-ZPT ○ HB □● 50 -◇- A14 50 75 132 ZPR1-●50-◇-A14
    ○Pad diameter symbol:40,50          □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Rotative(J),Unable to rotate(K)
    Vacuum inlet connection:06,08

    Model A L ○ Pad  Diameter  P q1 O 5
    Buffer Support Model
    40 50
    C-ZPT ○ HB □● 25-B01-A18 40 95.5 20.5 24 ZPB1 ●25-B01-A18
    C-ZPT ○ HB □● 50-B01-A18 75 130.5 ZPB1 ●50-B01-A18
    C-ZPT ○ HB □● 75-B01-A18 111 166.5 ZPB1 ●75-B01-A18
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A L ○ Pad Diameter P q2 O7
    Buffer Support Model
    40 50
    C-ZPX ○ HB □● 25-B01-A18 40 95.5 20.5 24 ZPX1 ●25-B01-A18
    C-ZPX ○ HB □● 50-B01-A18 75 130.5 ZPX1 ●50-B01-A18
    C-ZPX ○ HB □● 75-B01-A18 111 166.5 ZPX1 ●75-B01-A18
    ○ Pad diameter symbol:40,50      □ Pad materal:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A ○ Pad Diameter P Adaptor
    Model
    63 80
    C-ZPT ○ HB□- B8 M8×1.25 31.5 37 ZPT2-B8
    C-ZPT ○ HB□-B10 M10×1.5 ZPT2-B10
    C-ZPT ○ HB□-B12 M12×1.75 ZPT2-B12
    C-ZPT ○ HB □- B16 M16×1.5 ZPT2-B16
    ○ Pad diameter symbol:63,80
    □   Pad  material:NBR(N),Silicone  rubber(S)

    Model P Adaptor Model
    C-ZPT63HB □- A16 31.5 ZPT2-A16
    C-ZPT80HB □-A16 37
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A ○ Pad Diameter  P
    63 80
    C-ZPX ○ HB□- B01-B8 M8×1.25 31.5 37
    C-ZPX ○ HB□- B01-B10 M10×1.5
    C-ZPX ○ HB□- B01-B12 M12×1.75
    ○ Pad diameter symbol:63,80
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A L ○ Pad Diameter  P q1 p1
    Buffer Support Model
    63 80
    C-ZPT ○ HB □● 25-B01-A18 40 95.5 31.5 37 ZPB2 ●25-B01-A18
    C-ZPT ○ HB □● 50-B01-A18 75 130.5 ZPB2 ●50-B01-A18
    C-ZPT ○ HB □● 75-B01-A18 111 166.5 ZPB2 ●75-B01-A18
    ○ Pad diameter symbol:63,80
    ● Height compensator type:Aluminium alloy(J)
    □ Pad material:NBR(N),Silicone rubber(S)
    Brass(JB)

    Model A L ○ Pad Diameter P q3 P
    Buffer Support Model
    63 80
    C-ZPT ○ HB□● 25-B01-A22 44 118 31.5 37 ZPB2 ●25-B01-A22
    C-ZPT ○ HB□● 50-B01-A22 80 154 ZPB2●50-B01-A22
    C-ZPT ○ HB □● 75-B01-A22 120 194 ZPB2●75-B01-A22
    C-ZPT ○ HB □● 100-B01-A22 155 229 ZPB2 ●100-B01-A22
    ○ Pad diameter symbol:63,80           ● Height compensator type:Aluminium alloy(J) Brass(JB)
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A L ○ Pad Diameter P q2 p3
    Buffer Support Model
    63 80
    C-ZPX ○ HB □● 25-B01-A18 40 95.5 31.5 37 ZPX2 ●25-B01-A18
    C-ZPX ○ HB □● 50-B01-A18 75 130.5 ZPX2 ●50-B01-A18
    C-ZPX ○ HB □● 75-B01-A18 111 166.5 ZPX2 ●75-B01-A18
    ○ Pad diameter symbol:63,80
    ● Height compensator type:Aluminium alloy(J)
    □ Pad material:NBR(N),Silicone rubber(S)
    Brass(JB)

    Model A L ○ Pad Diameter P q4 p3
    Buffer     Support Model
    63 80
    C-ZPX ○ HB□● 25-B01-A22 44 118 31.5 37 ZPX2 ●25-B01-A22
    C-ZPX ○ HB □● 50-B01-A22 80 154 ZPX2 ●50-B01-A22
    C-ZPX ○ HB □● 75-B01-A22 120 194 ZPX2 ●75-B01-A22
    C-ZPX ○ HB □● 100-B01-A22 155 229 ZPX2 ●100-B01-A22
    ○ Pad diameter symbol:63,80           ● Height compensator type:Aluminium alloy(J)  Brass(JB)
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A ○ Pad Diameter P Adaptor Model
    100 125
    C-ZPT ○ HB □ -B12 M12×1.75 47.5 56 ZPT3-B12
    ZPT3-B16
    C-ZPT ○ HB □- B16 M16×1.5
    ○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S)

    Model A L . Pad
    Diameter     		P q3 p4
    Bumper Support Model
    100 125
    C-ZPT O HB □● 25-B01-A22 44 118 47.5 56 ZPB3 ●25-B01-A22
    C-ZPT O HB □● 50-B01-A22 80 154 ZPB3●50-B01-A22
    C-ZPT O HB □● 75-B01-A22 120 194 ZPB3 ●75-B01-A22
    C-ZPT O HB □● 100-B01-A22 155 229 ZPB3 ●100-B01-A22
    ○ Pad diameter symbol:100,125    □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

    Model P Adaptor Model
    C-ZPT100HB □ -A16 47.5 ZPT3-A16
    C-ZPT125HB □ -A16 56
    □   Pad  material:NBR(N),Silicone  rubber(S)

    Model A ○Pad Diameter   P Adaptor Model
    100 125
    C-ZPX ○ HB□-B01-B10 M10×1.5 47.5 56 ZPX3-B01-B10
    C-ZPX ○ HB□-B01-B12 M12×1.75 ZPX3-B01-B12
    ○ Pad diameter symbol:100,125   □ Pad material:NBR(N),Silicone rubber(S)

    Model A L ○ Pad  Diameter  P q4 p6
    Bumper Support Model
    100 125
    C-ZPX ○ HB □● 25-B01-A22 44 118 47.5 56 ZPX3 ●25-B01-A22
    C-ZPX ○ HB □● 50-B01-A22 80 154 ZPX3 ●50-B01-A22
    C-ZPX ○ HB □● 75-B01-A22 120 194 ZPX3 ●75-B01-A22
    C-ZPX ○ HB □● 100-B01-A22 155 229 ZPX3 ●100-B01-A22
    ○ Pad diameter symbol:100,125    □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A Adaptor Model
    C-ZPT150HB □ -B16 M16×1.5 ZPT4-B16
    C-ZPT150HB □- B18 M18×1.5 ZPT4-B18
    □ Pad material:NBR(N),Silicone rubber(S)

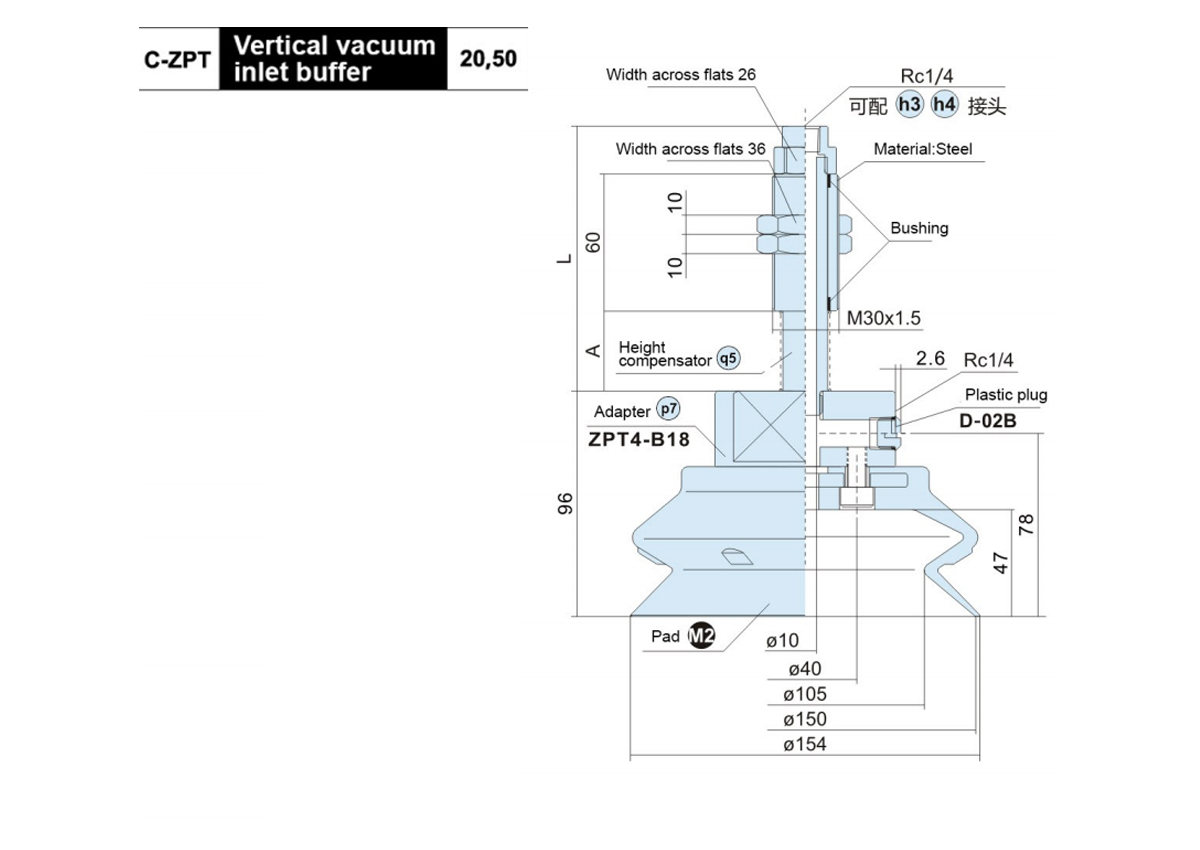

    Model A L q5 p7
    Bumper Support Model
    C-ZPT150HB □ JF20-B02-A30 35 118 ZPB4JF20-B02-A30
    C-ZPT150HB □ JF50-B02-A30 75 154 ZPB4JF50-B02-A30
    □ Pad material:NBR(N),Silicone rubber(S)

Powiązane produkty

Blog i aktualności

Nasze najnowsze aktualności i
blog

Zobacz więcej

Autentyczna, niezawodna jakość naturalnie się wyróżnia.

Wybór wynika z zaufania, a współpraca z uczciwości.

  • P: Jak szybko możemy otrzymać odpowiedź po wysłaniu zapytania?

    Odpowiemy Ci w ciągu 24 godzin od otrzymania zapytania w dniach roboczych.

  • P: Czy jesteś bezpośrednim producentem lub firmą handlową?

    Jesteśmy producentem i posiadamy własny dział sprzedaży międzynarodowej. Dzięki temu możemy sami produkować i sprzedawać.

  • P: Czy możesz tworzyć produkty niestandardowe?

    Tak, możemy opracowywać i produkować produkty zgodnie z rysunkami lub próbkami dostarczonymi przez klientów.

  • P: W jaki sposób Twoja firma gwarantuje jakość produktu?

    Przede wszystkim przeprowadzimy kontrolę po każdym procesie. W przypadku gotowych produktów przeprowadzimy 100% kontrolę zgodnie z wymaganiami klientów i międzynarodowym standardem.

  • P: Dokąd głównie eksportujecie swoje produkty?

    Nasze produkty eksportujemy głównie do Niemiec, Stanów Zjednoczonych, Danii i kilkunastu krajów Europy i Ameryki Północnej
