Generator próżni serii VY Dostawcy

Dom / Produkty / Komponenty próżniowe / Połączony generator próżni / Generator próżni serii VY

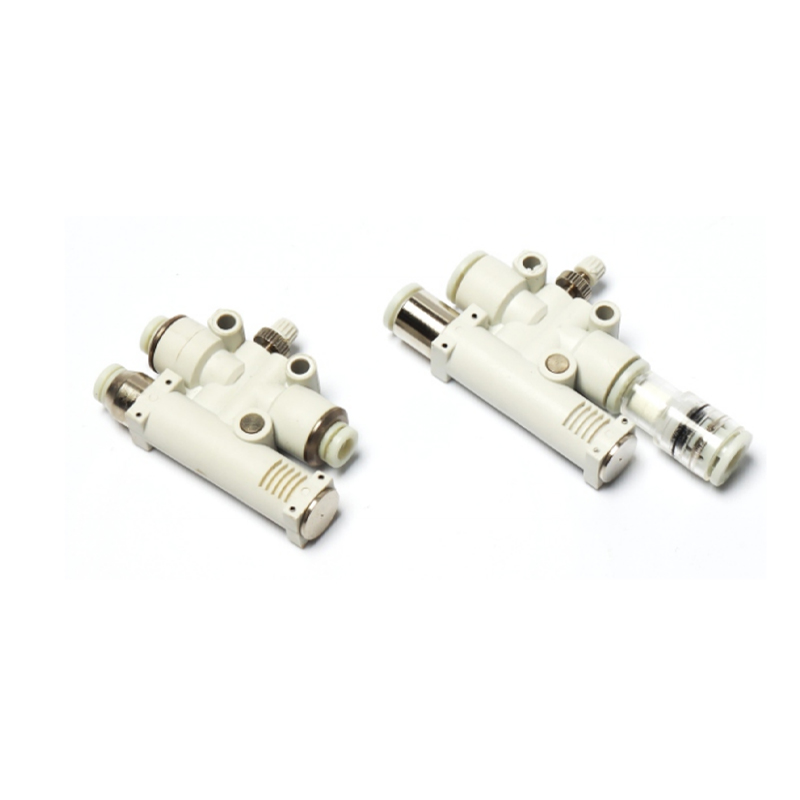

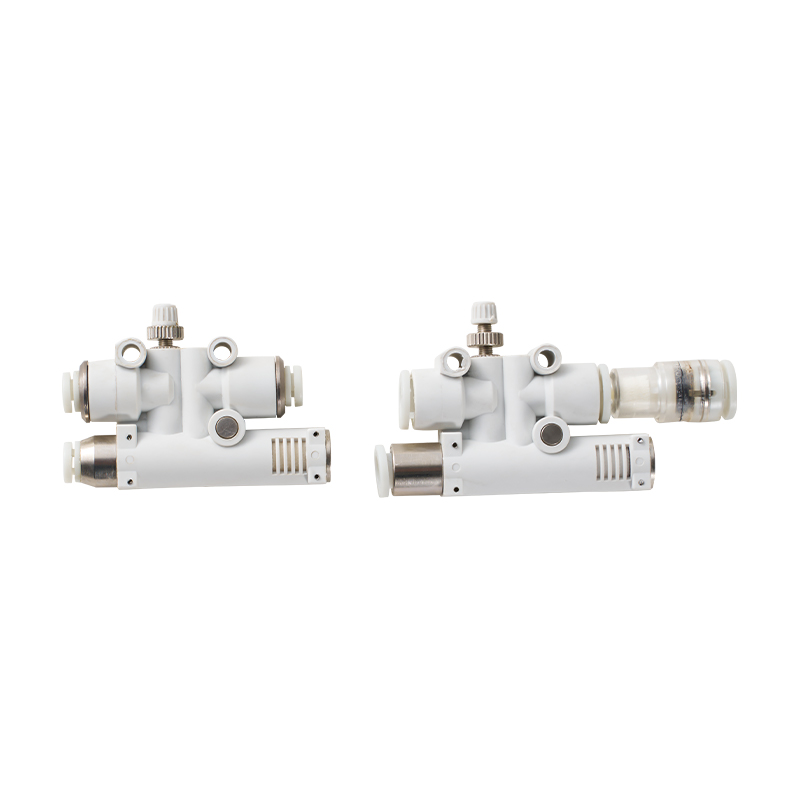

Generator próżni serii VY Generator próżni serii VY
  • Generator próżni serii VY
  • Generator próżni serii VY
Połączony generator próżni

Generator próżni serii VY

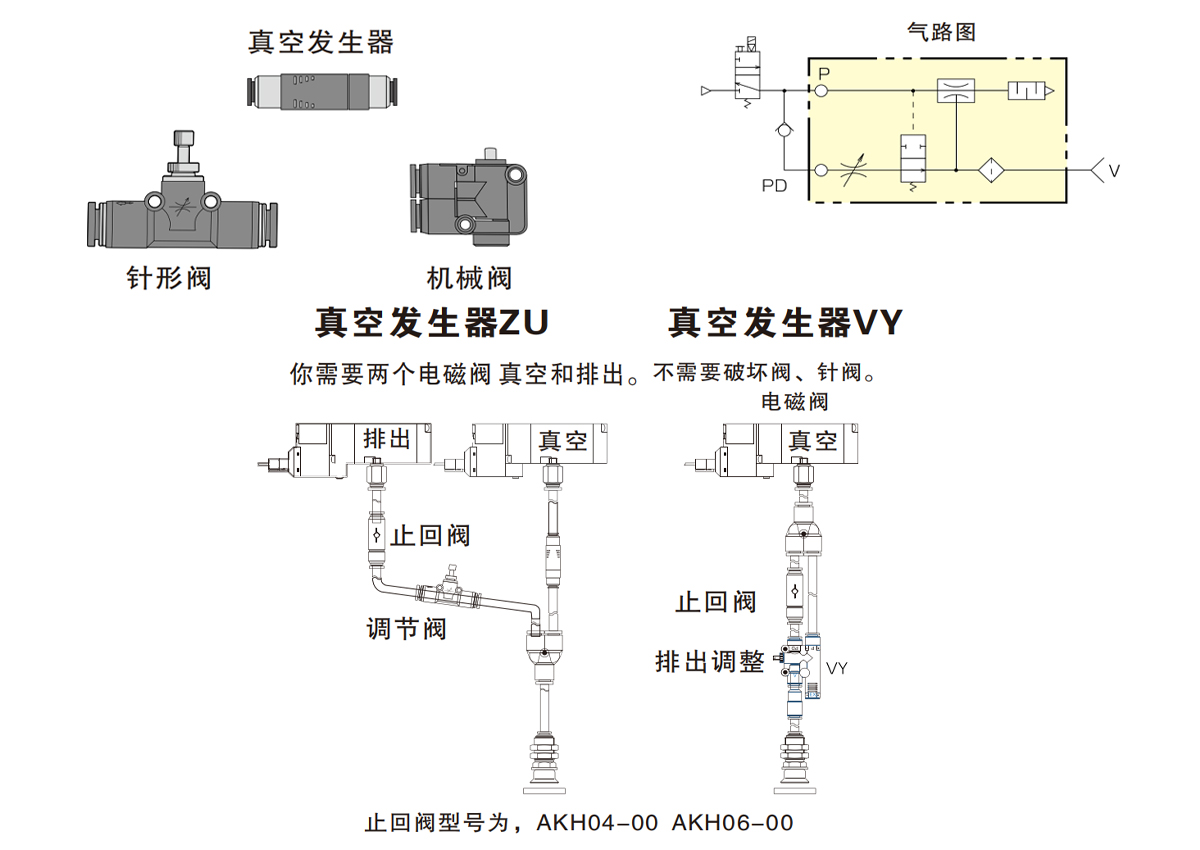

1. W porównaniu z konwencjonalnymi generatorami podciśnienia z zaworami elektromagnetycznymi, produkt ten skupia się bardziej na opłacalności.
2. Proces niszczenia następuje w momencie, gdy urządzenie wyrzucające zatrzymuje dopływ powietrza, aby zapewnić uwolnienie robocze. W porównaniu z konwencjonalnymi niezależnymi urządzeniami wyrzucającymi, dużą prędkość cyrkulacji można osiągnąć poprzez obciążenie zaworu odcinającego.
3. Ten produkt ma niewielkie rozmiary i niewielką wagę, dzięki czemu można go zainstalować na końcu obwodu próżniowego urządzenia wyrzucającego.
4. Mechanizm niszczący można zintegrować z urządzeniem wyrzucającym. Otwierając i zamykając dopływ powietrza do urządzenia, można całkowicie przestawić sprzęt z wytwarzania próżni na uwalnianie próżni

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Brak poprzedniego artykułu
NASTĘPNY：Generator próżni serii ZK2A
  • Płyn Powietrze
    Zakres ciśnienia (0,3 do 0,7 MPa)
    Ciśnienie znamionowe H, L: (0,5 MPa)/E: (0,35 MPa)
    Zakres temperatur pracy 41 do 122°F (5 do 50°C)
    Smarowanie Brak wymagań

    Specyfikacje filtracji próżniowej
    Płyn Powietrze
    Zakres ciśnienia -29,5 do 0 caliHg (-100 do 0 kPa)
    Dokładność filtra 10 µm
    Zakres temperatur 32 do 140°F (0 do 60°C) (bez zamarzania)
    Obszar filtra Rozmiar 44: 0,8 cm² / Rozmiar 66: 1,1 cm²

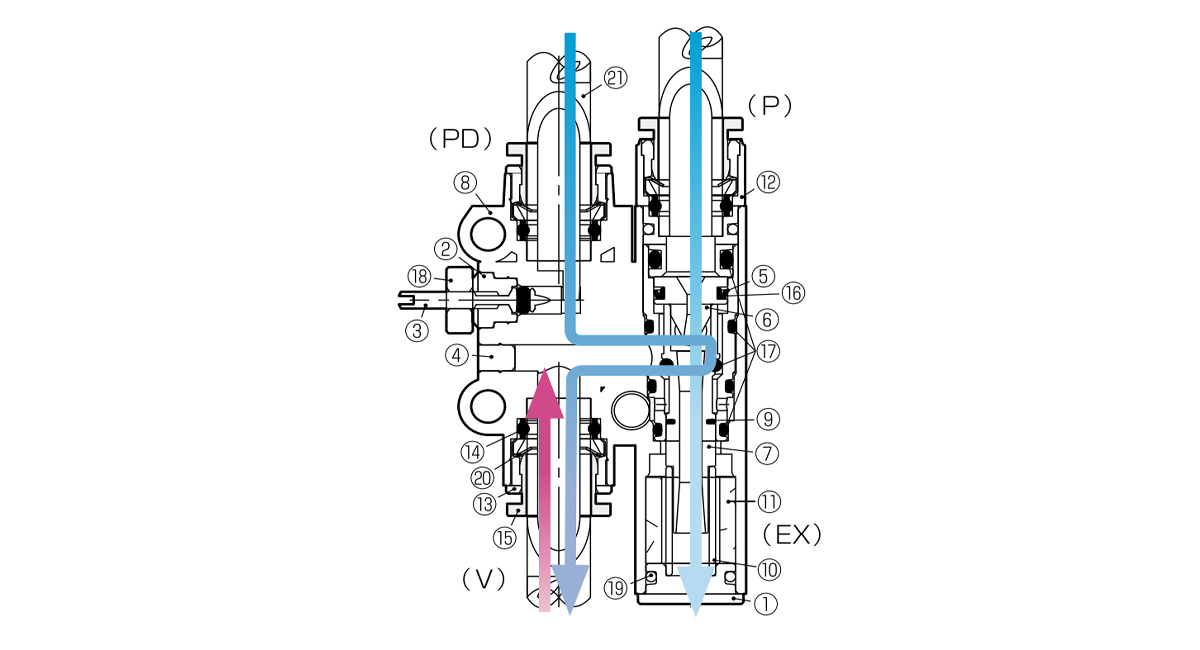

  • Nie. Część Nikiel
    ① Wtyczka końcowa Nikiel-plated copper
    ② Korpus zaworu Nikiel-plated copper
    ③ Igła regulacyjna Stal nierdzewna
    ④ Wtyczka Nikiel-plated copper
    ⑤ Rękaw Nikiel-plated copper
    ⑥ Tłok dyszy Nikiel-plated copper
    ⑦ Wałek dyfuzora Nikiel-plated copper
    ⑧ Korpus z tworzywa sztucznego PBT
    ⑨ Guma uszczelniająca wał Kauczuk naturalny
    ⑩ Gumowa uszczelka dyfuzora Stal nierdzewna
    ⑪ Element tłumiący Formaldehyd alkoholu poliwinylowego
    ⑫ Miedziana skorupa Jeden
    ⑬ Pierścień prowadzący Nikiel-plated copper
    ⑭ Elastyczny rękaw Kauczuk nitrylowy
    ⑮ Pierścień zwalniający Stacja benzynowa
    ⑯ Guma uszczelniająca Y Kauczuk nitrylowy
    ⑰ O-ring Kauczuk nitrylowy
    ⑱ Nakrętka zabezpieczająca Aluminium
    ⑲ Wiosenna szpilka Stal nierdzewna
    ⑳ Zablokuj pazur Stal nierdzewna
    ㉑ Rura powietrzna Poliuretan, nylon itp.

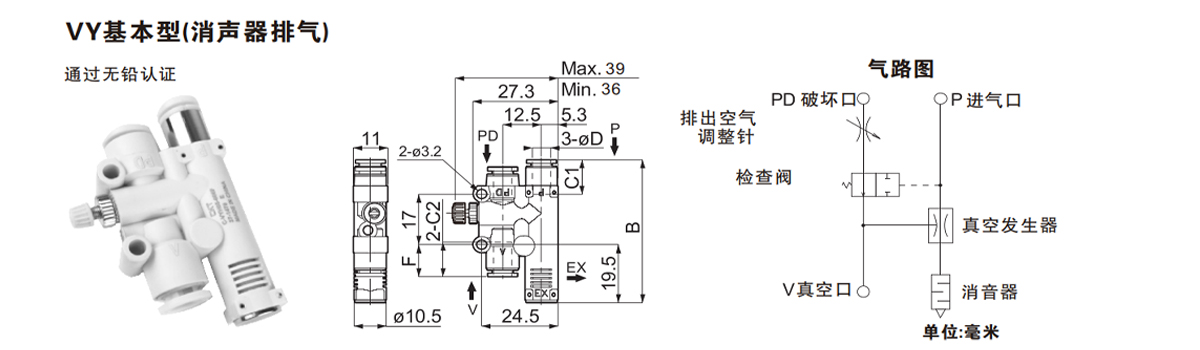

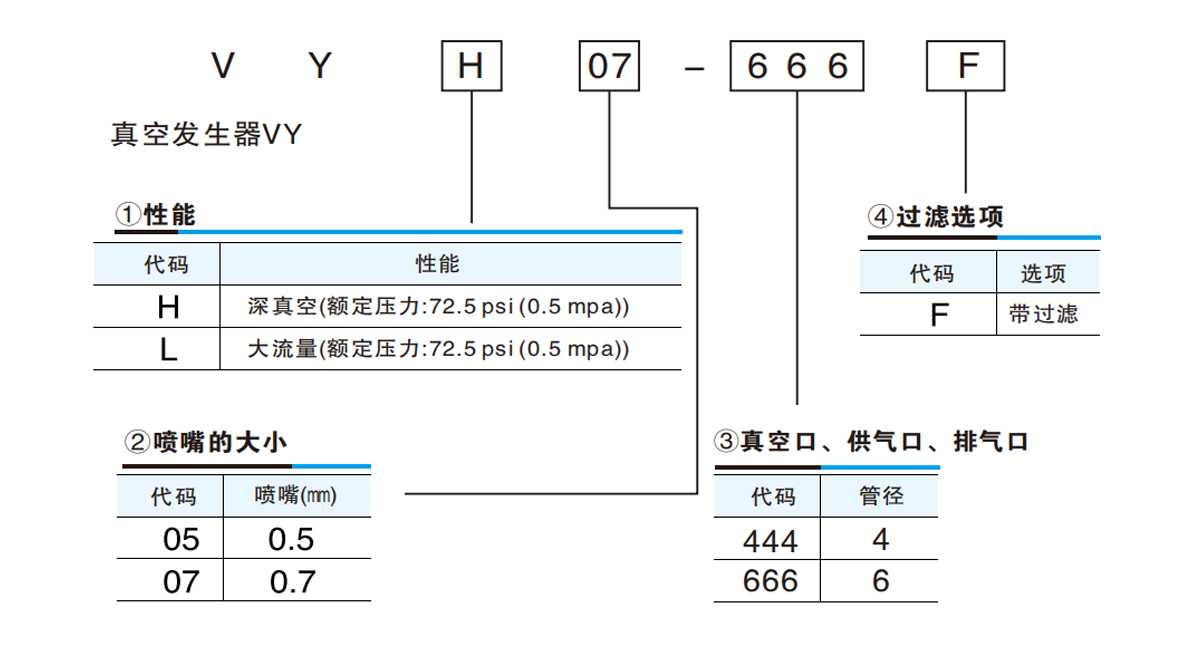

    Modelkakaka Średnica rury ØD B F C1 C2 Średnica dyszy Ciśnienie znamionowe (MPa) Próżnia (-kPa) Natężenie przepływu inhalacyjnego (l/min) Zużycie (l/min) Waga (g)
    VYH05-444 4 50 10.4 10.9 11 0.5 0.5 90 7 11.5 19
    VYH05-666 6 52 10.8 11.7 16 20
    VYH07-444 4 50 10.4 10.9 11 0.7 92 12.5 23
    VYH07-666 6 52 10.8 11.7 16
    VYL05-444 4 50 10.4 10.9 11 0.5 0.5 66 12 11.5 19
    VYL05-666 6 52 10.8 11.7 16 20
    VYL07-444 4 50 10.4 10.9 11 0.7 18 23 19
    VYL07-666 6 52 10.8 11.7 16 21 20

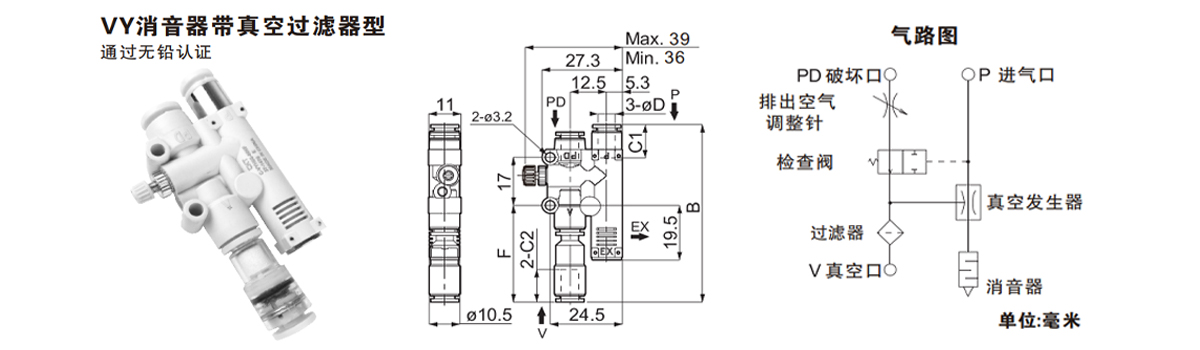

    Modelkakaka Średnica rury ŘD B F C1 C2 Średnica dyszy Ciśnienie znamionowe (MPa) Próżnia (-kPa) Natężenie przepływu inhalacyjnego (l/min) Zużycie (l/min) Waga (g)
    VYH05-444F 4 65 34.1 10.9 11 0.5 0.5 90 7 11.5 21
    VYH05-666F 6 68 34.4 11.7 11.6 22
    VYH07-444F 4 65 34.1 10.9 11 0.7 92 12.5 23 21
    VYH07-666F 6 68 34.4 11.7 11.6 22
    VYL05-444F 4 65 34.1 10.9 11 0.5 0.5 66 12 11.5 21
    VYL05-666F 6 68 34.4 11.7 11.6 22
    VYL07-444F 4 65 34.1 10.9 11 0.7 18 23 21
    VYL07-666F 6 68 34.4 11.7 11.6 21 22

    Jednostka: mm

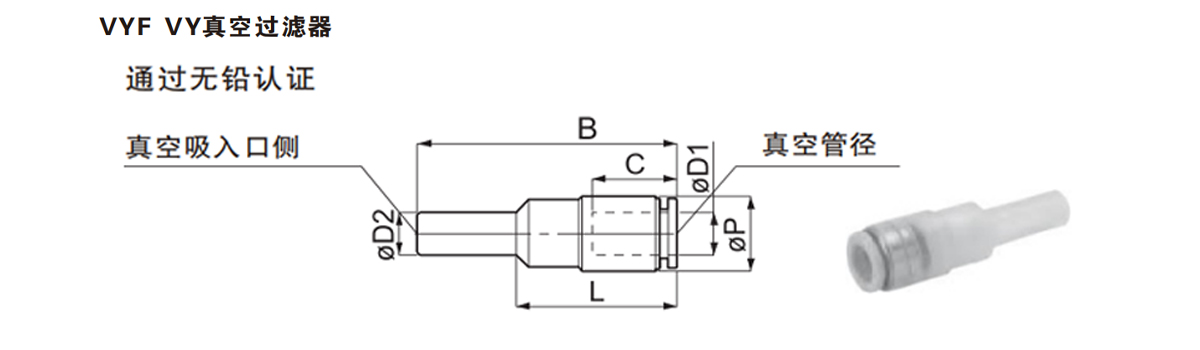

    Modelkakaka Rura 0.D. ØD1 Złącze zewnętrzne ØD2 B L C ØP Waga (g) Powierzchnia filtra (cm²)
    VYF44M 4 4 34.7 21.5 11 8 1.5 0.8
    VYF66M 6 6 35.2 21.8 11.6 10.5 2.5 1.1

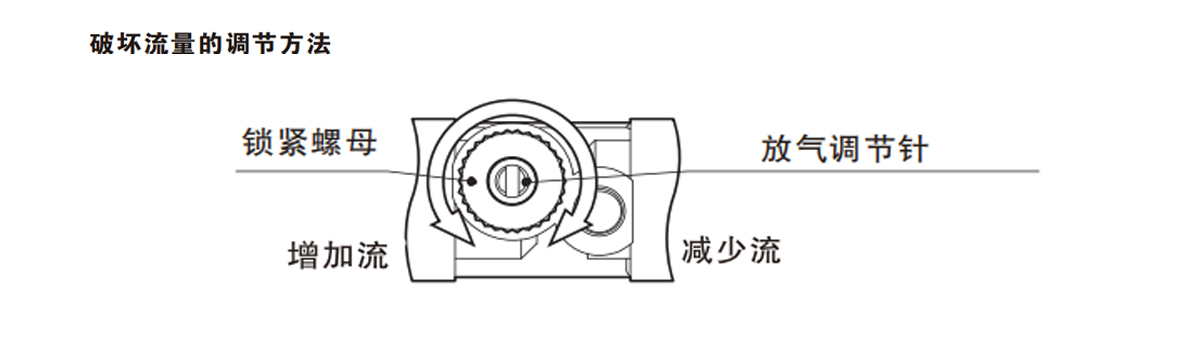

    Podczas regulacji natężenia przepływu obróć igłę regulacyjną w prawo, aby zmniejszyć natężenie przepływu, lub w lewo, aby zwiększyć natężenie przepływu. Po zakończeniu ustawiania pamiętaj o dokręceniu nakrętki.

    Generator próżni V
    1. W porównaniu do konwencjonalnych generatorów podciśnienia z zaworami elektromagnetycznymi, produkt ten kładzie większy nacisk na opłacalność.
    2. Generuje proces niszczenia, podczas gdy urządzenie wyrzutowe zatrzymuje dopływ powietrza, zapewniając uwolnienie pracy. W porównaniu z konwencjonalnymi niezależnymi urządzeniami wyrzucającymi, dużą prędkość można osiągnąć ładując zawór odcinający.
    3. Ten produkt ma niewielkie rozmiary i jest lekki, dzięki czemu można go zainstalować na końcu obwodu próżniowego urządzenia wyrzucającego.
    4. Mechanizm rozrywający można zintegrować z urządzeniem wyrzucającym. Kontrolując dopływ powietrza do urządzenia, można w pełni przejść od wytwarzania podciśnienia do uwalniania podciśnienia.

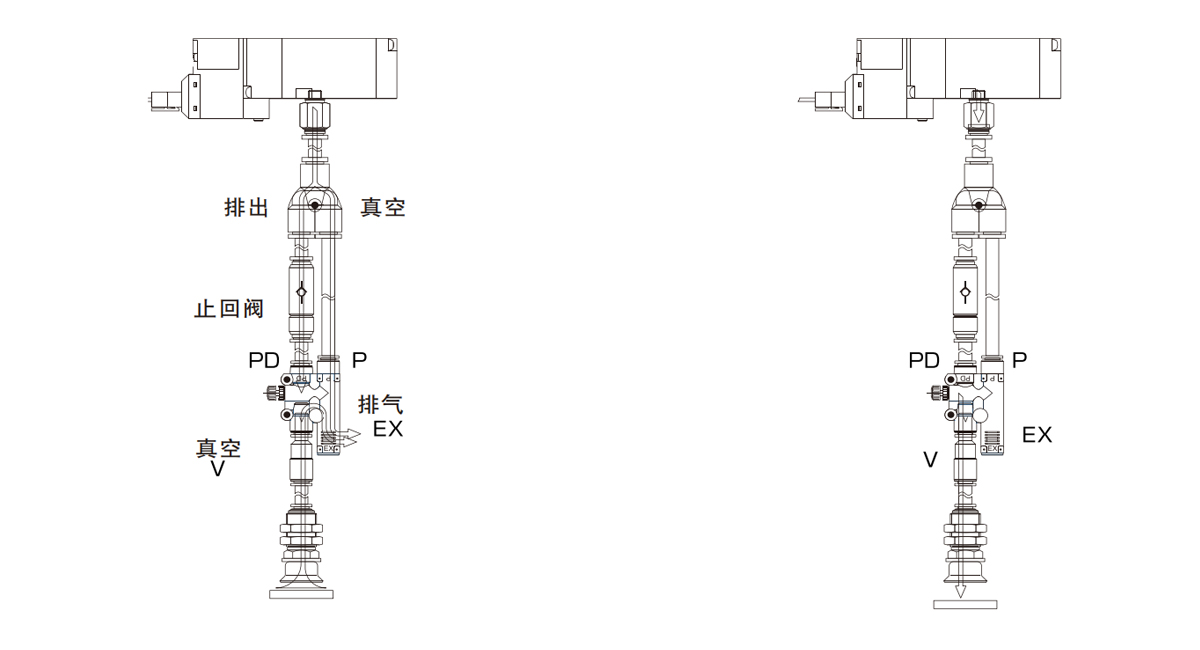

    1. Podłącz port P i port PD do zaworu zwrotnego (sprzedawany oddzielnie).
    2. Ciśnienie resztkowe pomiędzy zaworem zwrotnym a portem PD staje się powietrzem wydmuchującym.
    3. Natężenie przepływu powietrza nadmuchowego reguluje się igłą zwalniającą.
    4. Czas nadmuchu można kontrolować długością rury pomiędzy zaworem zwrotnym a portem PD.
