Generator próżni serii ZK2A Dostawcy

Dom / Produkty / Komponenty próżniowe / Połączony generator próżni / Generator próżni serii ZK2A

Generator próżni serii ZK2A Generator próżni serii ZK2A Generator próżni serii ZK2A Generator próżni serii ZK2A Generator próżni serii ZK2A
  • Generator próżni serii ZK2A
  • Generator próżni serii ZK2A
  • Generator próżni serii ZK2A
  • Generator próżni serii ZK2A
  • Generator próżni serii ZK2A
Połączony generator próżni

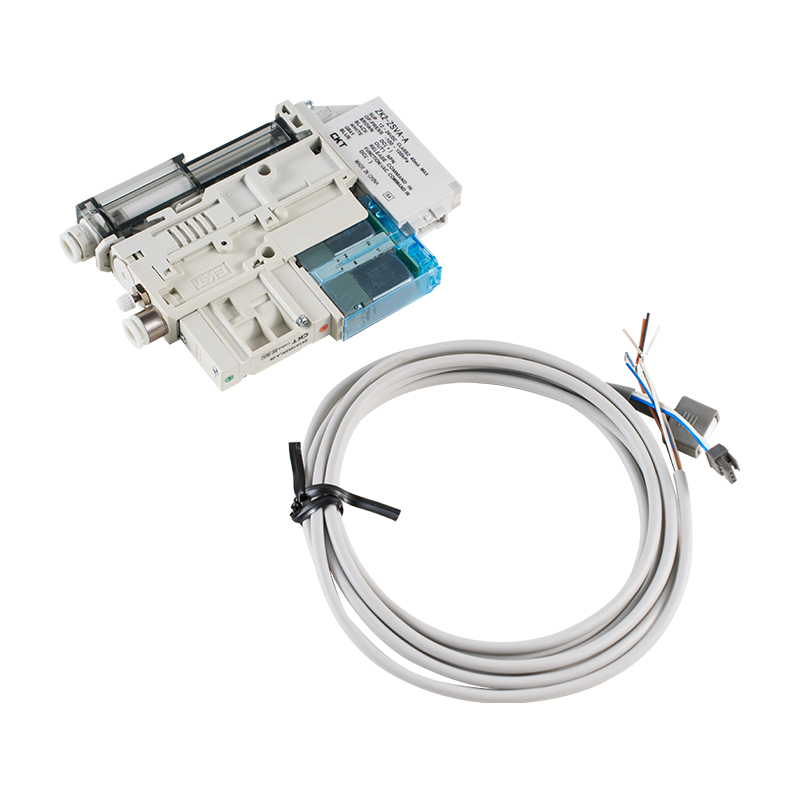

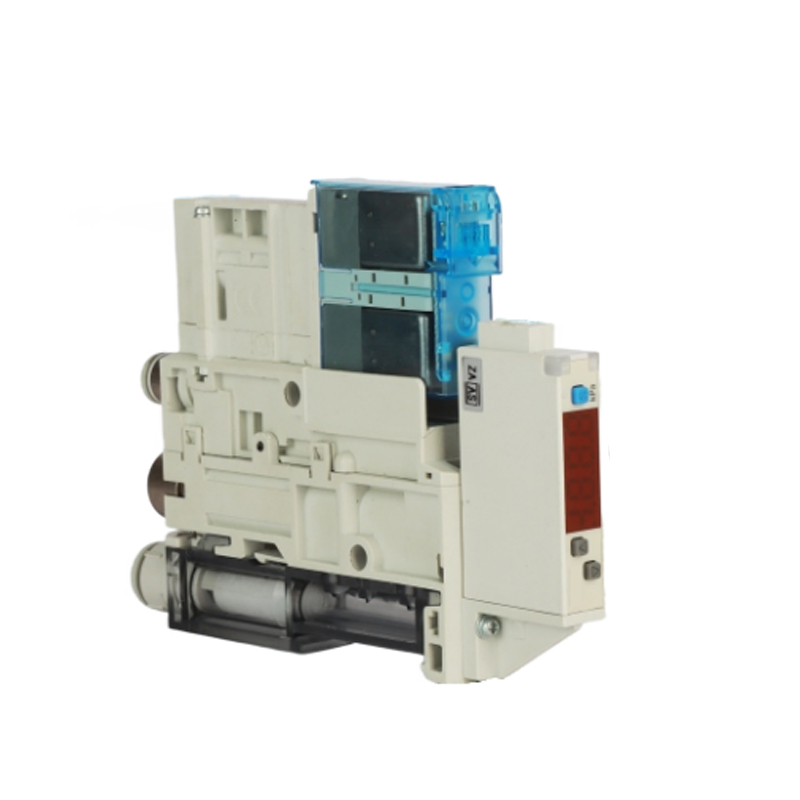

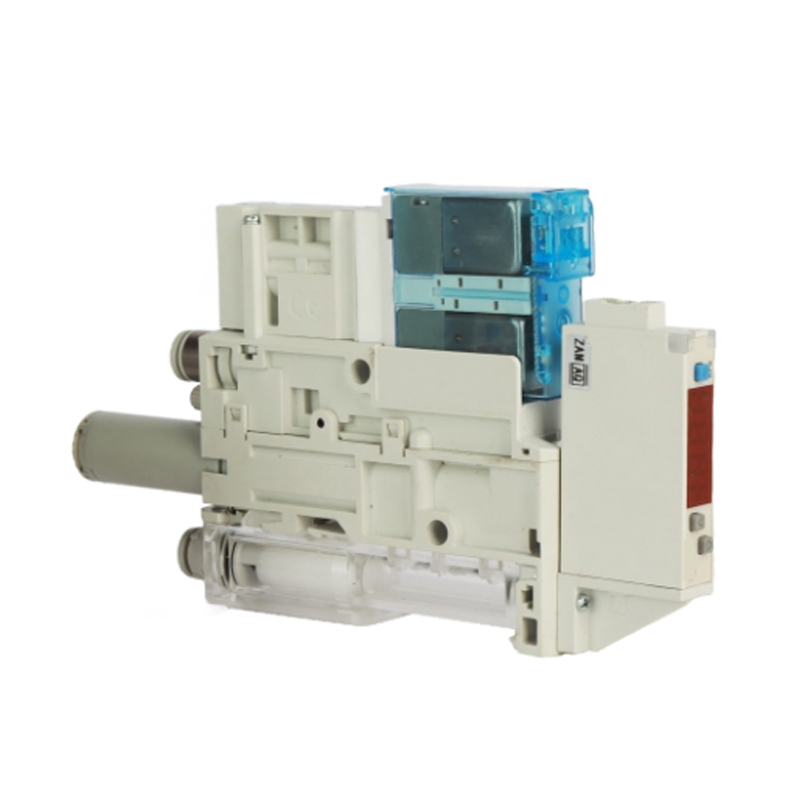

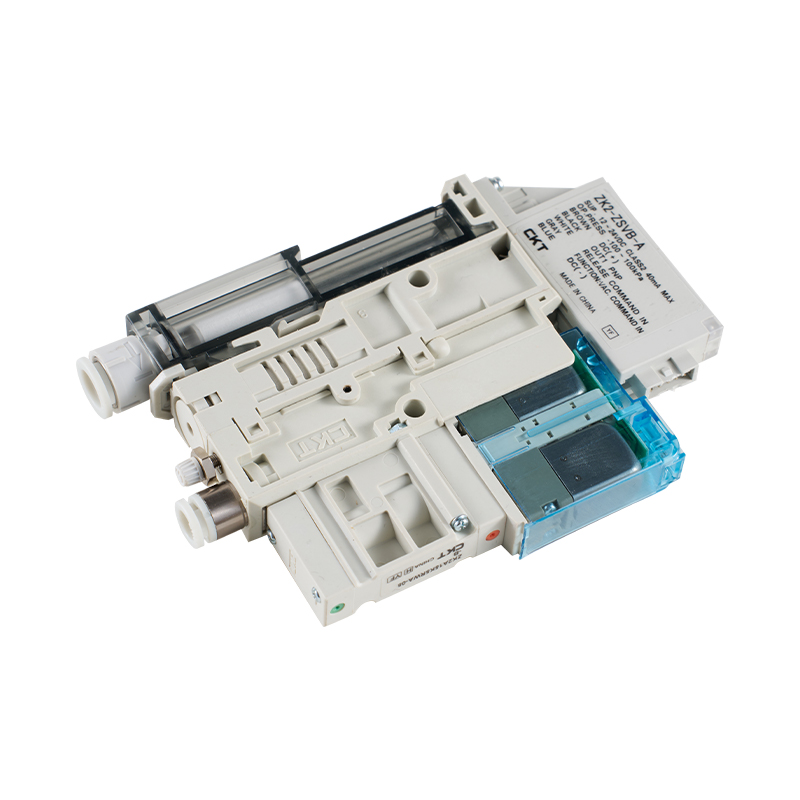

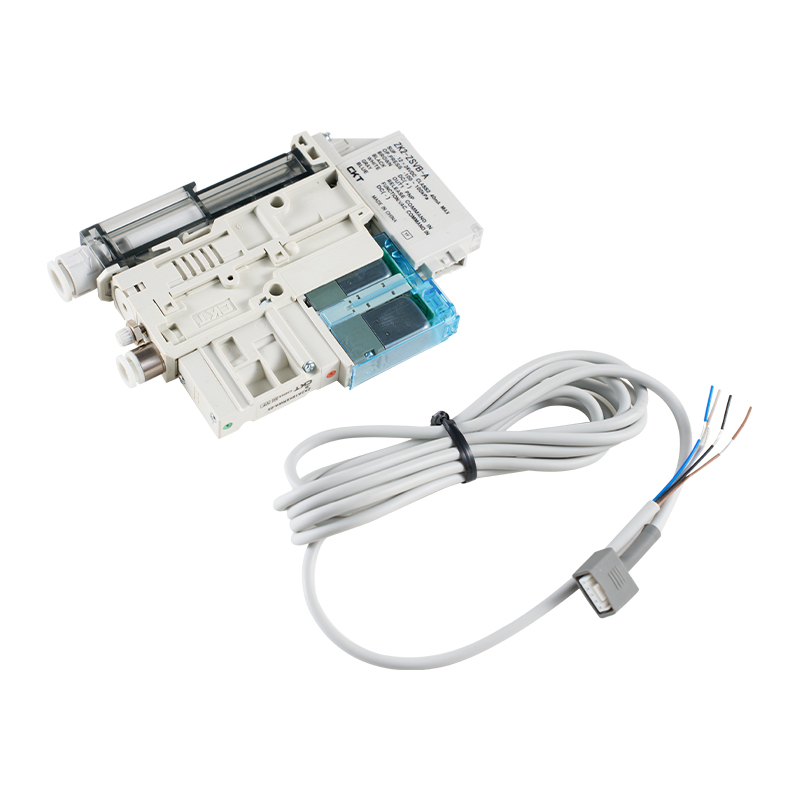

Generator próżni serii ZK2A

Generator próżni serii ZK2A to zintegrowane rozwiązanie do generowania próżni, zaprojektowane z myślą o wydajnej adsorpcji materiałów i obsłudze w scenariuszach automatyki przemysłowej. Jego zwarta konstrukcja integruje funkcje wytwarzania podciśnienia, monitorowania stanu i kontroli przepływu powietrza, a także pozwala na szybkie ustanowienie i uwolnienie podciśnienia dzięki zasadzie Venturiego, co jest odpowiednie dla potrzeb stabilnego chwytania różnych lekkich i średnich ładunków.

Podstawowe funkcje
1. Projekt efektywnego zużycia gazu: Zoptymalizuj wewnętrzne kanały przepływu, aby zmniejszyć zużycie sprężonego powietrza, zrównoważyć zużycie energii i wydajność ssania
2. Interfejs modułowy: Standardowe interfejsy gazowe i elektryczne umożliwiają szybką integrację z końcem ramienia robota lub rurociągiem narzędziowym
3. Mechanizm informacji zwrotnej o stanie: Wbudowany port pomiaru podciśnienia można podłączyć do zewnętrznego przełącznika ciśnienia w celu monitorowania stanu adsorpcji w czasie rzeczywistym
4. Struktura przeciw zanieczyszczeniom: Konstrukcja pozbawiona ruchomych części zmniejsza awaryjność i dostosowuje się do złożonych warunków pracy, takich jak kurz i zanieczyszczenia
5. Wielostopniowa konfiguracja próżni: Zapewnij różne warianty specyfikacji gardzieli, aby spełnić zróżnicowane wymagania dotyczące przepływu i podciśnienia
6. Kompaktowe opakowanie: Zintegrowana obudowa ogranicza zewnętrzne połączenia rurowe, upraszcza przestrzeń instalacyjną i złożoność konserwacji

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Generator próżni serii VY
NASTĘPNY：Jednostka podciśnieniowa/generator próżniowy serii ZK2
  • Modelka (model standardowy dla jednostki przełączającej) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Zakres ciśnienia znamionowego 0 ~ -101 kPa -100 ~ 100 kPa
    Ustaw zakres ciśnienia, wyświetl zakres ciśnienia 10 ~ -105 kPa -105 ~ 105 kPa
    Odporność na ciśnienie 500 kPa
    Minimalna jednostka ustawienia 0,1 kPa
    Napięcie zasilania DC 12–24 V ±10%, impuls (p-p) mniejszy niż 10% (z zabezpieczeniem przed odwrotnym podłączeniem)
    Bieżące zużycie Poniżej 40 mA
    Wyjście przełączające Format wyjściowy Otwarty obwód kolektora NPN lub PNP 2 wyjścia (do wyboru)
    Maksymalny prąd obciążenia 80mA
    Maksymalne przyłożone napięcie 28 V (przy wyjściu NPN)
    Napięcie resztkowe Poniżej 2 V (gdy prąd obciążenia wynosi 80 mA)
    Czas reakcji Mniej niż 2,5 ms (w przypadku korzystania z funkcji przeciwoscylacyjnej: wybierz 20, 100, 500, 1000 lub 2000 ms)
    Zabezpieczenie przed zwarciem Mieć
    Powtarzalność ±0,2% FS ±1 cyfra
    Opóźnienie Opóźnienie mode Zmienna od 0 Uwaga)
    Tryb porównania górnego i dolnego limitu
    Tryb wyświetlania 31/2-cyfrowy, 7-segmentowy wyświetlacz LED, 1-kolorowy (czerwony)
    Dokładność wyświetlania ±2% pełnej skali ±1 cyfra (w temperaturze otoczenia 25 ± 3°C)
    Kontrolka działania Gdy wyjście przełącznika jest włączone, światło jest włączone. OUT1: zielony OUT2: czerwony
    Odporny na środowisko Konstrukcja ochronna IP40
    Zakres temperatur Warunki przechowywania: -10 do 60°C (bez kondensacji, bez zamarzania)
    Zakres wilgotności Podczas pracy i przechowywania: 35–85% RH (bez kondensacji)
    Wytrzymuje napięcie AC1000V 1 minuta Między jednostką ładującą a obudową
    Rezystancja izolacji 50 MΩ lub więcej (megohm DC 500 V) pomiędzy ładowarką a obudową
    Charakterystyka temperaturowa ±2% pełnej skali (w oparciu o temperaturę otoczenia 25°C)
    Drut Kabel w izolacji olejoodpornej z gumy etylenowej, 5 żył, 0,35 mm², 2 m Pole przekroju poprzecznego przewodu: 0,15 mm² (AWG 26) Zewnętrzna średnica izolacji: 1,0 mm
    Uwaga: Gdy ciśnienie waha się wokół ustawionej wartości, oscylacje wystąpią, jeśli histereza nie zostanie ustawiona powyżej zakresu wahań.

    Presostat próżniowy z funkcją oszczędzania energii
    Model ZK2-ZSV□□□-A
    Zakres ciśnienia znamionowego -100 ~ 100 kPa
    Ustawić zakres ciśnienia -105 ~ 105 kPa
    Odporność na ciśnienie 500 kPa
    Minimalna jednostka ustawienia 0,1 kPa
    Napięcie zasilania DC 12–24 V ±10% impuls (p-p) mniej niż 10% (z zabezpieczeniem przed odwrotnym podłączeniem)
    Bieżące zużycie Poniżej 40 mA
    Wyjście przełączające Format wyjściowy Otwarty kolektor NPN lub PNP OUT1: Ogólnego przeznaczenia: OUT2: Do sterowania zaworami
    Maksymalny prąd obciążenia 80mA
    Maksymalne przyłożone napięcie DC26,4 V
    Napięcie resztkowe Poniżej 2 V (gdy prąd obciążenia wynosi 80 mA)
    Czas reakcji Mniej niż 2,5 ms (w przypadku korzystania z funkcji przeciwoscylacyjnej: wybierz 20, 100, 500, 1000 lub 2000 ms)
    Zabezpieczenie przed zwarciem Mieć
    Powtarzalność ±0,2% FS ±1 cyfra
    Opóźnienie Opóźnienie mode Zmienna od 0 Uwaga)
    Tryb wyświetlania Kolorowy wyświetlacz LED 31/2 cyfry, 7-segmentowy (czerwony)
    Dokładność wyświetlania ±2% pełnej skali ±1 cyfra (w temperaturze otoczenia 25 ± 3°C)
    Kontrolka działania Gdy wyjście przełącznika jest włączone, światło jest włączone. OUT1: zielony OUT2: czerwony
    Odporny na środowisko Konstrukcja ochronna IP40
    Zakres temperatur pracy 5 ~ 50 ℃
    Wytrzymuje napięcie Ładowarka i obudowa AC1000V 1-minutowa
    Rezystancja izolacji 50 MΩ lub więcej (megohm DC 500 V) pomiędzy ładowarką a obudową
    Charakterystyka temperaturowa ±2% pełnej skali (w temperaturze 25°C w zakresie temperatur pracy od 5 do 50°C)
    Drut Kabel 5-żyłowy Ø3,5, 2m Przekrój poprzeczny przewodu: 0,15mm² (AWG26) Średnica zewnętrzna izolatora: 1,0mm
    Uwaga: Gdy ciśnienie waha się wokół ustawionej wartości, oscylacje wystąpią, jeśli histereza nie zostanie ustawiona powyżej zakresu wahań.

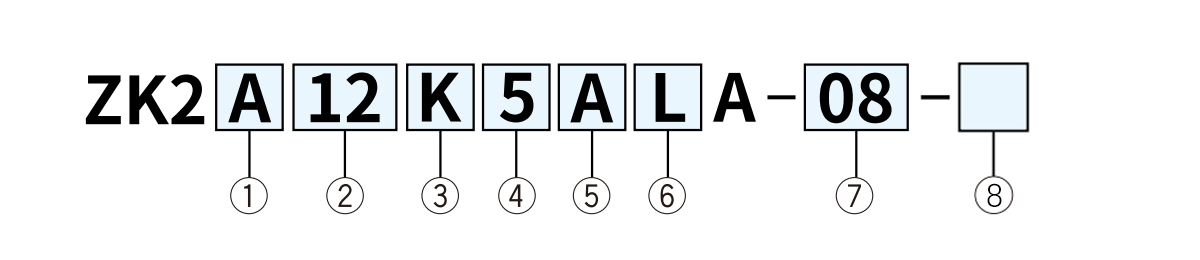

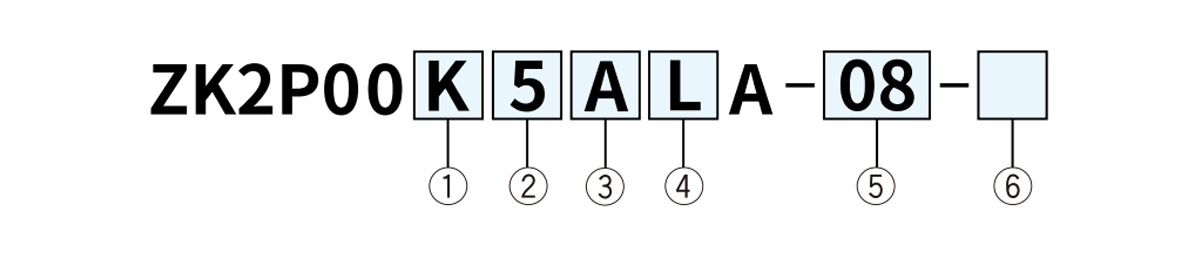

  • ①Kombinacja zaworu zasilającego i zaworu bezpieczeństwa ③Presostat podciśnienia, czujnik ciśnienia
    Marek Zawór zasilający Zawór zniszczenia Marek Wpisz Zakres ciśnienia
    [kPa]     		Dane techniczne
    NC Samowystarczalny NC NPN PNP Konwersja jednostek
    Funkcja Uwaga 3)
    K ● - ● 2 wyjścia
    R - ●Uwaga 2) ● A Przełącznik ciśnienia próżni 0~-101 ● - ●
    Uwaga 1) Ustawić zawór bezpieczeństwa lub zawór wlotowy atmosferyczny na środku rurociągu podciśnieniowego.
    Uwaga 2) W przypadku zasilania przez 20 ms lub dłużej stan wytwarzania próżni jest utrzymywany, a gdy zawór bezpieczeństwa jest zasilany, próżnia zostaje zatrzymana.     		B ● - Brak (stała jednostka SI)
    C - ● ●
    ②Napięcie znamionowe (zawór zasilający, zawór bezpieczeństwa) D - O Brak (stała jednostka SI)
    Marek Napięcie E -100 ~ 100 ● - ●
    5 DC24V F ● - Brak (stała jednostka SI)
    H - ● ●
    6 DC12V J - ● Brak (stała jednostka SI)
    Specyfikacja bez konwersji jednostek jest ustalona na kPa.
    ④Specyfikacje wtyczek (zawór zasilający, zawór bezpieczeństwa, presostat podciśnienia ⑤ Przejście próżniowe (V).
    Marek Zawór zasilający ·Destruction valve used 300 mm(plug assembly) Uwaga 4) 2 m (okablowanie z wtyczką) dla przełącznika ciśnienia podciśnienia 3m (zintegrowany przewód) stosowany w elementach czujników ciśnienia Marek Port próżniowy (V).
    L ● ● 06 Ø 6
    L1 Żadne ● 08 Ø 8
    L2 ● Żadne

    ② Średnica dyszy ④Napięcie znamionowe (zawór zasilający, zawór bezpieczeństwa) ⑤ Przełącznik ciśnienia/czujnik ciśnienia podciśnienia
    Marek Średnica dyszy Marek Napięcie Marek Wpisz Zakres ciśnienia
    [kPa]     		Dane techniczne
    07 Ø 0.7 5 DC24V NPN PNP Z funkcją konwersji jednostek Uwaga 4)
    10 Ø 1.0 2 wyjścia
    12 Ø 1.2 6 DC12V A Przełącznik ciśnienia próżni 0~-101 ● - ●
    15 Ø 1.5 B ● — Brak (stała jednostka SI)
    C — ● ●
    D - ● Brak (stała jednostka SI)
    ③Kombinacja zaworu zasilającego i zaworu bezpieczeństwa E -100 ~ 100 ● — ●
    Marek Zawór zasilający Zawór zniszczenia F ● — Brak (stała jednostka SI)
    NC Typ samoobsługowy NC H — ● ●
    K ● ● J — ● Brak (stała jednostka SI)
    R - ● Uwaga 3) ● K Przełącznik ciśnienia próżni with energy-saving function -100 ~ 100 ● - ●
    Uwaga 3) W przypadku zasilania przez 20 ms lub dłużej stan wytwarzania próżni jest utrzymywany, a gdy zawór niszczący jest zasilany, próżnia zatrzymuje się. Q ● -
    —     		Brak (stała jednostka SI)
    R — ● ●
    S - ● Brak (stała jednostka SI)

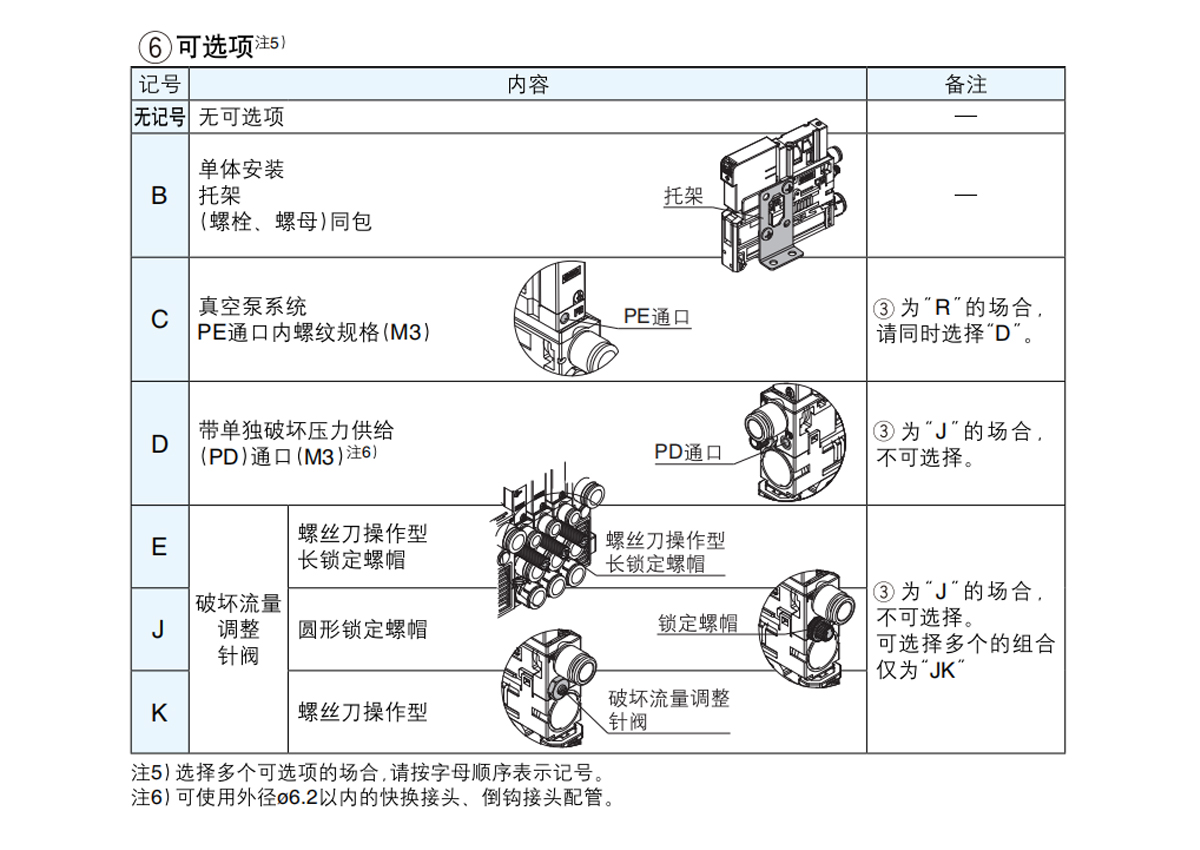

    ⑥ Dane techniczne wtyczki (zawór zasilający, zawór bezpieczeństwa, presostat podciśnienia)
    Marek Zawór zasilający, rupture valve used 300 mm (plug assembly) Uwaga 5) 2 m (okablowany z wtyczką) używany do przełącznika ciśnienia podciśnienia ⑦Przyłącze próżniowe (V).
    L ● ● Marek Port próżniowy (V).
    L1 Żadne ● 06 Ø 6
    L2 ● Żadne 08 Ø 8
    W Z funkcją oszczędzania energii Stosowany w presostatach próżniowych

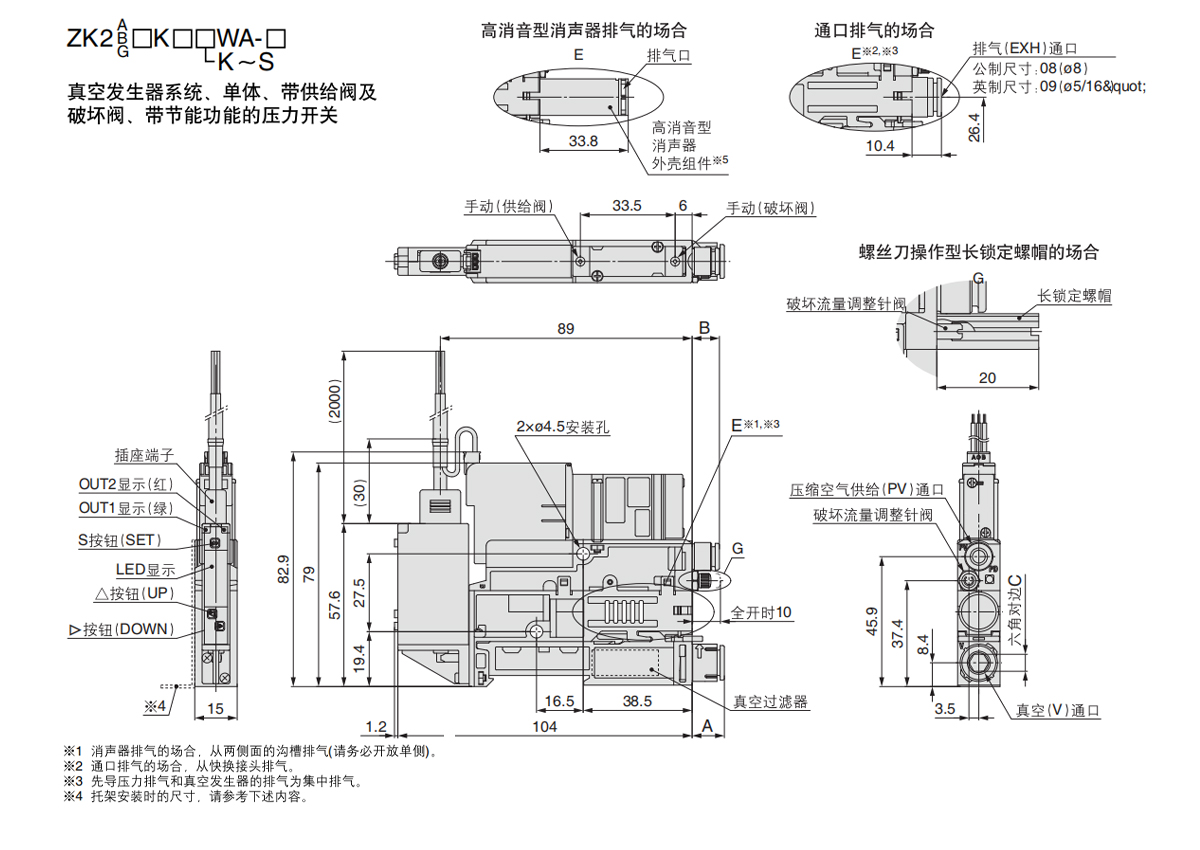

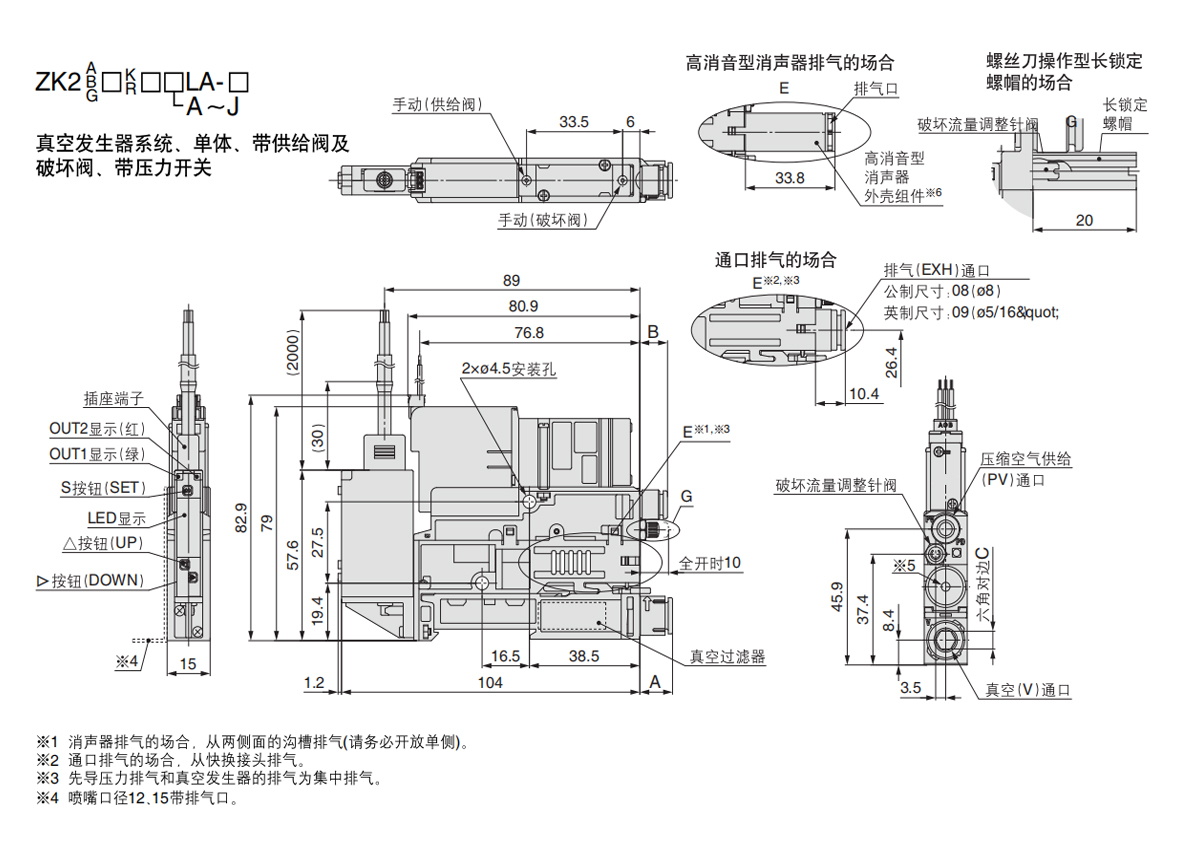

  • Otwór typu V A C Typ połączenia fotowoltaicznego B
    Wymiary metryczne 06 Ø6 8.25 4 Wymiary metryczne 06 06 9.7
    08 08 11.4 6
    Wymiary imperialne 07 01/4" 9.7 4.76 Wymiary imperialne 07 01/4" 12.3
    09 05/16" 11.4 6

    Otwór typu V A C Typ połączenia fotowoltaicznego B
    Wymiary metryczne 06 06 8.25 4 Wymiary metryczne 06 Ø6 9.7
    08 08 11.4 6
    Wymiary imperialne 07 01/4" 9.7 4.76 Wymiary imperialne 07 01/4" 12.3
    09 Ø5/16" 11.4 6

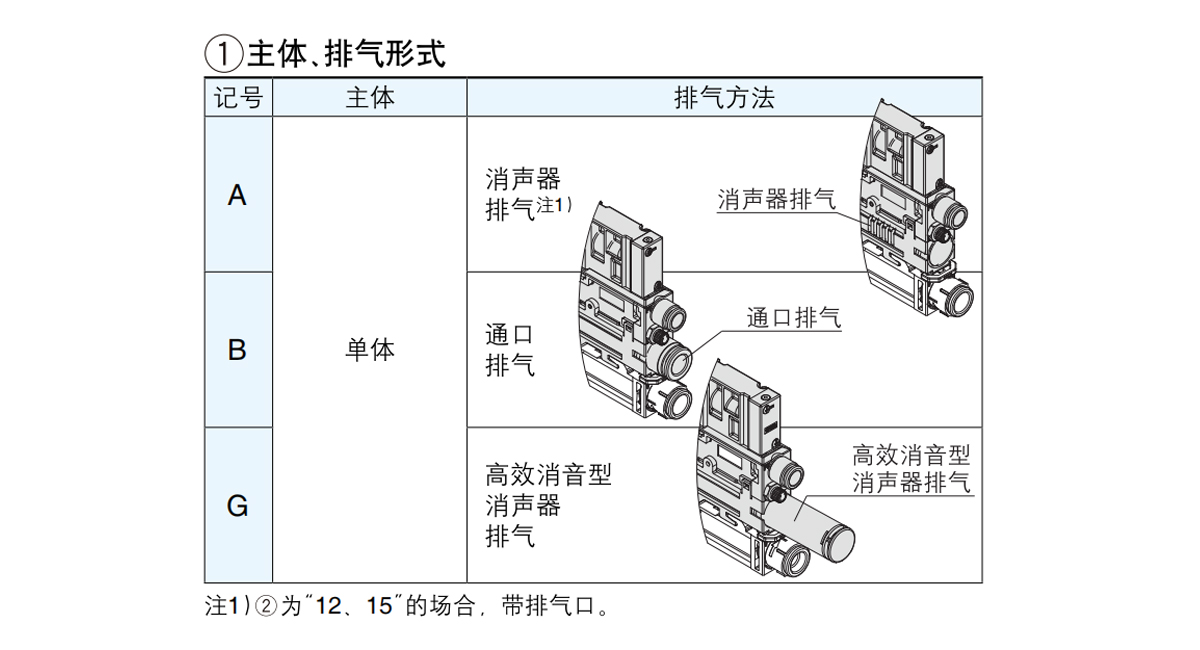

    Systemuuuu Pompa próżniowa
    Główny typ Pojedyncza jednostka
    Metoda wydechowa Brak tłumika
    Przykłady zastosowań, celów itp. niniejszej specyfikacji Poziom próżni -
    Wydech -
    Ciśnienie rozrywające Takie samo ciśnienie jak PS

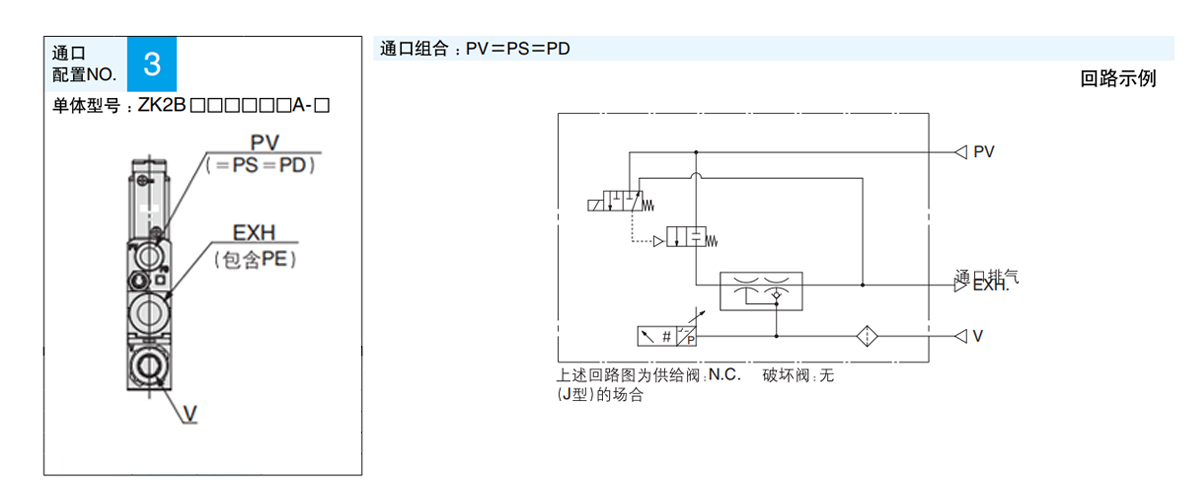

    Systemuuuu Generator próżni
    Główny typ Pojedyncza jednostka
    Metoda wydechowa Wydech tłumika
    Przykłady zastosowań, celów itp. niniejszej specyfikacji Poziom próżni -
    Wydech Emisje w środowisku operacyjnym
    Ciśnienie rozrywające Takie samo jak ciśnienie PV

    Systemuuuu Generator próżni
    Główny typ Pojedyncza jednostka
    Metoda wydechowa Otwarty wydech
    Przykłady zastosowań, celów itp. niniejszej specyfikacji Poziom próżni -
    Wydech Wymaga oddzielnego układu wydechowego za orurowaniem
    Ciśnienie rozrywające Takie samo jak ciśnienie PV

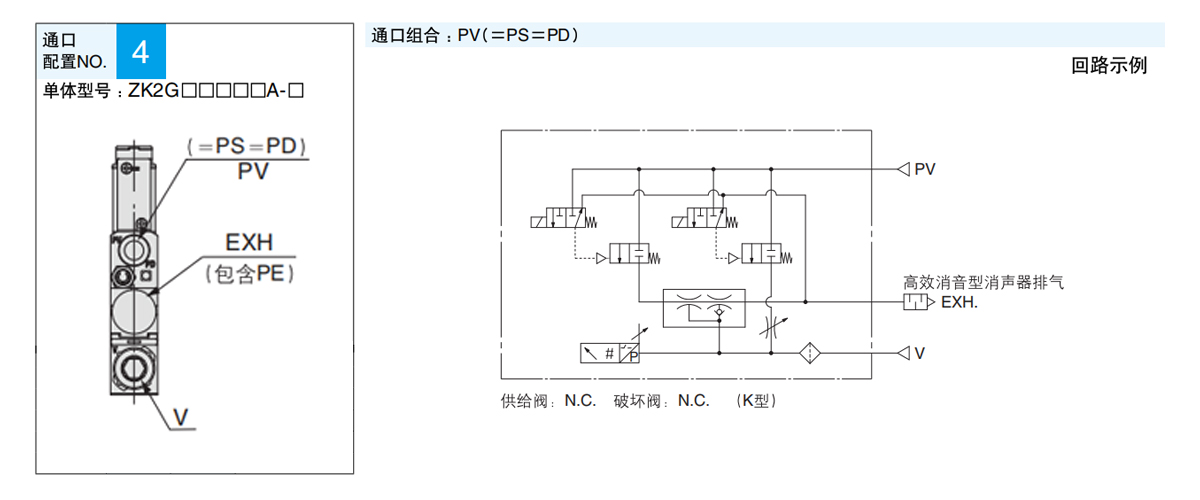

    Systemuuuu Generator próżni
    Główny typ Pojedyncza jednostka
    Metoda wydechowa Tłumik wydechowy o wysokiej redukcji hałasu
    Przykłady zastosowań, celów itp. niniejszej specyfikacji Poziom próżni -
    Wydech Emisje w środowisku operacyjnym
    Ciśnienie rozrywające Takie samo jak ciśnienie PV
