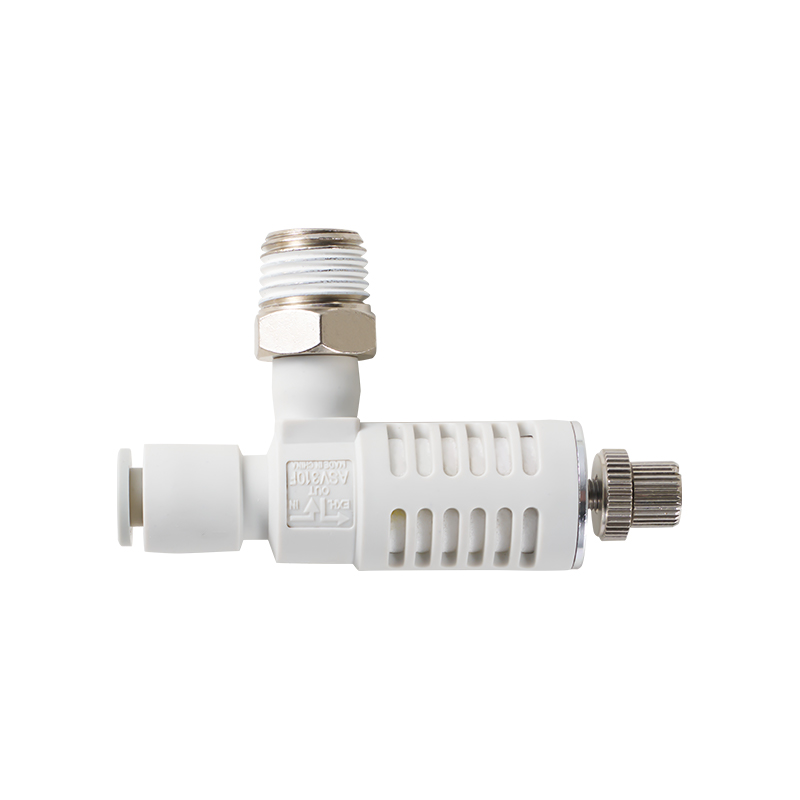

Zawór szybkiego wydechu serii ASV
  • Zawór szybkiego wydechu serii ASV
Zawór sterujący przepływem/zawór zwrotny

Zawór szybkiego wydechu serii ASV

Zawór szybkiego odpowietrzenia serii ASV jest specjalnym zaworem służącym do przyspieszenia procesu odpowietrzenia siłownika w układzie pneumatycznym. Skraca czas reakcji resetowania cylindra lub elementu pneumatycznego poprzez optymalizację drogi wydechu i poprawia dynamikę układu.

Podstawowe funkcje
Optymalizacja ścieżki wydechowej

Utworzyć kanał o niskim oporze bezpośrednio do atmosfery, aby zapewnić niezakłócone uwalnianie ciśnienia gazu w wewnętrznej wnęce siłownika i wyeliminować opóźnienie działania spowodowane przeciwciśnieniem.


Zintegrowany projekt funkcjonalny

Pojedynczy korpus zaworu łączy w sobie podwójną funkcję zmiany różnicy ciśnień dolotowych i szybkiego wydechu, bez konieczności stosowania zewnętrznych skomplikowanych obwodów sterujących, co upraszcza strukturę systemu.


Możliwość dostosowania warunków pracy

Wewnętrzna struktura równowagi dynamicznej dostosowuje się do wahań ciśnienia powietrza i utrzymuje stabilną charakterystykę wydechu w warunkach częstego uruchamiania i zatrzymywania lub zmian obciążenia.


Poprawa wydajności systemu

Skracając cykl wydechowy i skracając czas przestoju sprzętu, pośrednio poprawia się szybkość cykli i efektywność wykorzystania energii urządzeń pneumatycznych.


Mechanizm łagodzenia błędów

Automatycznie przełącza się w tryb wywiewu, gdy dopływ powietrza zostanie przerwany, aby uniknąć niekontrolowanego przemieszczenia siłownika na skutek ciśnienia resztkowego.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Zawór zwrotny serii AK
NASTĘPNY：Zawór regulacji prędkości serii ASP z zaworem zwrotnym sterowanym pilotem
  • Modelka ASV120F ASV220F ASV310F··410F ASV510F
    Używany płyn Powietrze
    Gwarantowana odporność na ciśnienie 1,5 MPa
    Maksymalne ciśnienie robocze 1MPa
    Minimalne ciśnienie robocze 0,1 MPa
    Temperatura otoczenia i temperatura płynu -5 do 60°C (ale nie zamrożone)
    Uwaga 1 Odpowiedni materiał rury Nylon, miękki nylon, poliuretan
    Opcjonalne Okrągła nakrętka zabezpieczająca Z osłoną przeciwbryzgową i okrągłą nakrętką zabezpieczającą
    Uwaga 1) Należy zwrócić uwagę na maksymalne ciśnienie robocze miękkiego nylonu i poliuretanu.

    Zintegrowany zawór szybkiego wydechu i przepustnica wydechu. Może być stosowany do szybkiego napędu cylindrów.
    ●Około 2 razy większe efektywne pole przekroju poprzecznego (w porównaniu do zaworów regulacji prędkości)
    Odpowiednie modele: ASV310F, 410F, 510F
    ● Wyposażony w tłumik i szybkozłącze
    ● Korpus zaworu z żywicy trudnopalnej w standardzie (specyfikacja UL V-0)
    Odpowiednie modele: ASV310F, 410F, 510F
    ● Wszystkie części mosiężne są niklowane elektrolitycznie

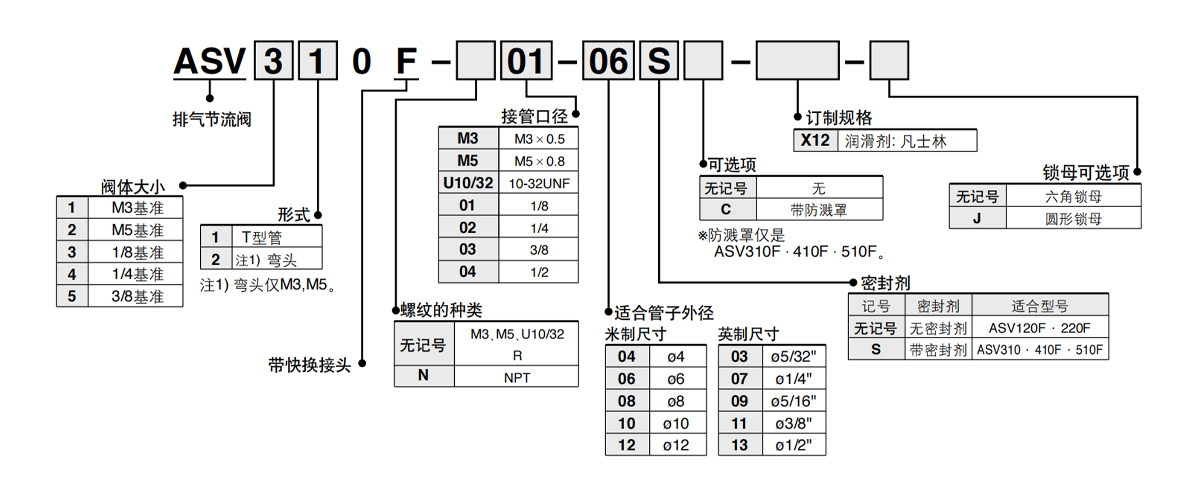

  • Modelka Średnica przejęcia Pasuje do zewnętrznej średnicy rury (mm) Przepływ prędkości dźwięku dm³/(s·bar) Krytyczny współczynnik ciśnienia
    4 6 8 10 12 5132” 1/4" 5/16" 3/8" 1/2" N-OUT OUT-EXH WEJŚCIE-WYJŚCIE OUT-EXH.
    ASV120F-M3 M3×0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

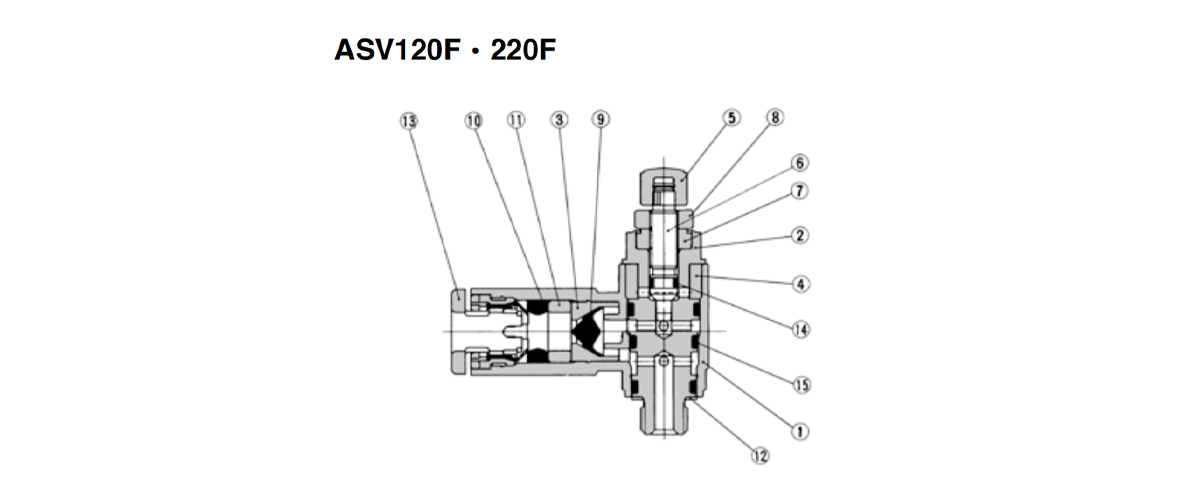

  • Części składowe
    Numer Nazwa części Materiał Uwaga
    1 Korpus zaworu A PBT
    2 Korpus zaworu B Mosiądz Uwaga 1) Niklowanie bezprądowe
    3 Pierścień gniazda zaworu Mosiądz Niklowanie bezprądowe
    4 Materiał wyciszający Gąbka PVA
    5 Koło ręczne PBT Typ M3: Mosiądz niklowany bezprądowo
    6 Zawór iglicowy Mosiądz Niklowanie bezprądowe
    7 Zawór iglicowy guide seat Mosiądz Niklowanie bezprądowe
    8 Nakrętka zabezpieczająca Stal Uwaga 3) Chromian cynku Uwaga 2)
    9 Rdzeń zaworu HNBR
    10 Element uszczelniający NBR
    11 Pierścień oddzielający POM
    12 Podkładka uszczelniająca Stal nierdzewna/NBR Typ M3 to PCV
    13 Zwolnić rękaw -
    14 O-ring NBR
    15 O-ring NBR
    Uwaga 1) M3 type is made of stainless steel.
    Uwaga 2) Round lock nuts are electroplated with nickel.
    Uwaga 3) Round lock nuts are made of brass.

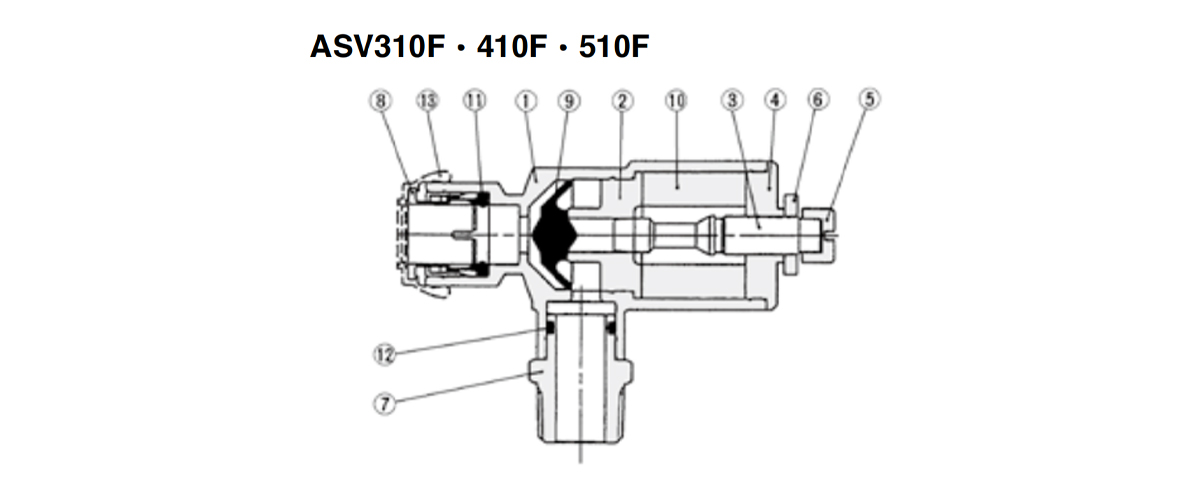

    Części składowe
    Numer Nazwa części Materiał Uwaga
    1 Korpus zaworu A PBT UL94V-0
    2 Pierścień gniazda zaworu Stop aluminium Obróbka chromianowa
    3 Zawór iglicowy Stop aluminium Niklowanie bezprądowe
    4 Zawór iglicowy guide seat Stop aluminium Niklowanie bezprądowe
    5 Koło ręczne Mosiądz Niklowanie bezprądowe
    6 Nakrętka zabezpieczająca Stal Uwaga 2) Chromian cynku Uwaga 1)
    7 Złącze wciskane Mosiądz Niklowanie bezprądowe
    8 Zwolnić rękaw -
    9 Rdzeń zaworu Guma poliuretanowa
    10 Materiał redukujący hałas Gąbka PVA
    11 Element uszczelniający NBR
    12 O-ring NBR
    13 Okładka Trudnopalny CR UL94V-0
    Uwaga 1) Round lock nuts are electroplated with nickel.
    Uwaga 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

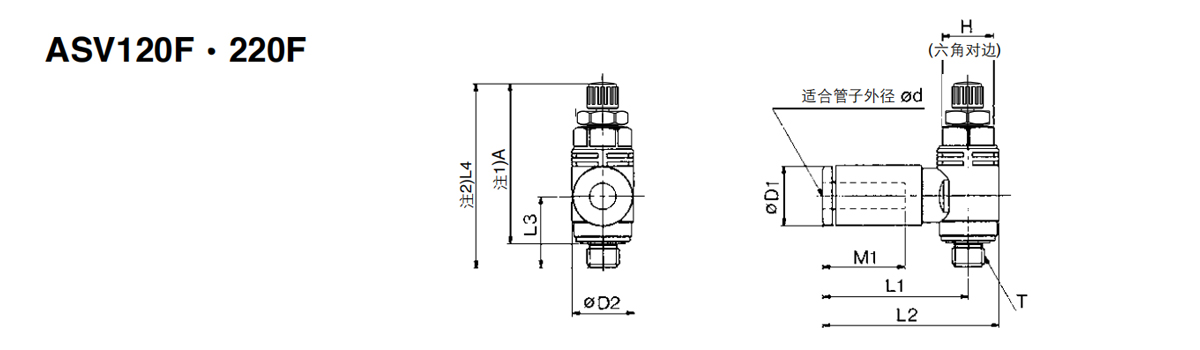

    Wymiary metryczne
    Modelkakakaka Nadaje się do zewnętrznej średnicy rury d T H D1 D2 L1 L2 L3 L4 ※A M1 Jakość
    g
    Maks. Min. Maks. Min.
    ASV120F-M3-04 4 M3×0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Uwaga 1) Reference dimensions after screwing in M thread
    Uwaga 2) L4 is the reference dimension.

    Wymiary imperialne
    Modelkakakaka Nadaje się do zewnętrznej średnicy rury d T H D1 D2 L1 L2 L3 L4 ※A M1 Jakość
    g
    Maks. Min. Maks. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Uwaga 1) Reference dimensions after screwing in U10/32 thread.
    Uwaga 2) L4 is the reference dimension.

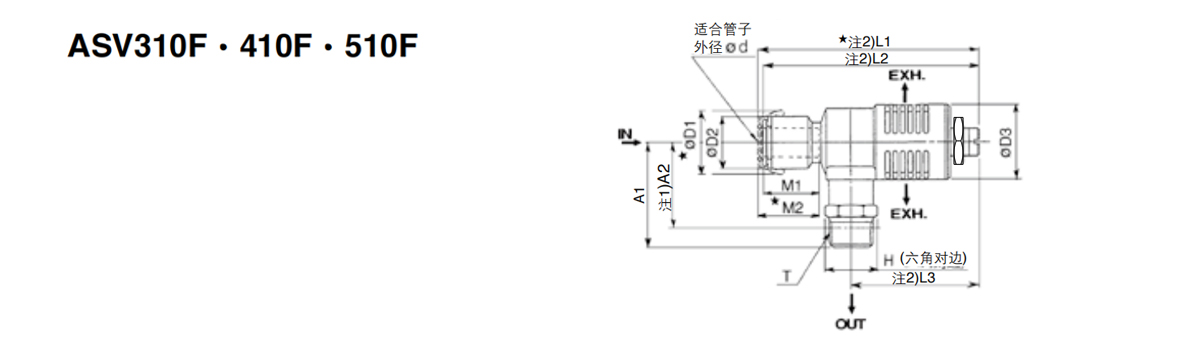

    Wymiary metryczne
    Modelkakakaka Nadaje się do zewnętrznej średnicy rury d T H □D1 D2 D3 □L1 L2 L3 Uwaga 2)
    A1     		A2 M1 ★M2 Jakość
    g
    Maks. Min. Maks. Min. Maks. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Wymiary z pokrywą.
    Uwaga 1) Reference dimensions after screwing in R thread.
    Uwaga 2) L1, L2, and L3 are reference dimensions.

    Wymiary imperialne
    Modelkakakaka Nadaje się do zewnętrznej średnicy rury d T H ★D1 D2 D3 ★L1 L2 L3 Uwaga 2)
    A1     		Uwaga 1)
    A2     		M1 ★M2 Jakość
    g
    Maks. Min. Maks. Min. Maks. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
