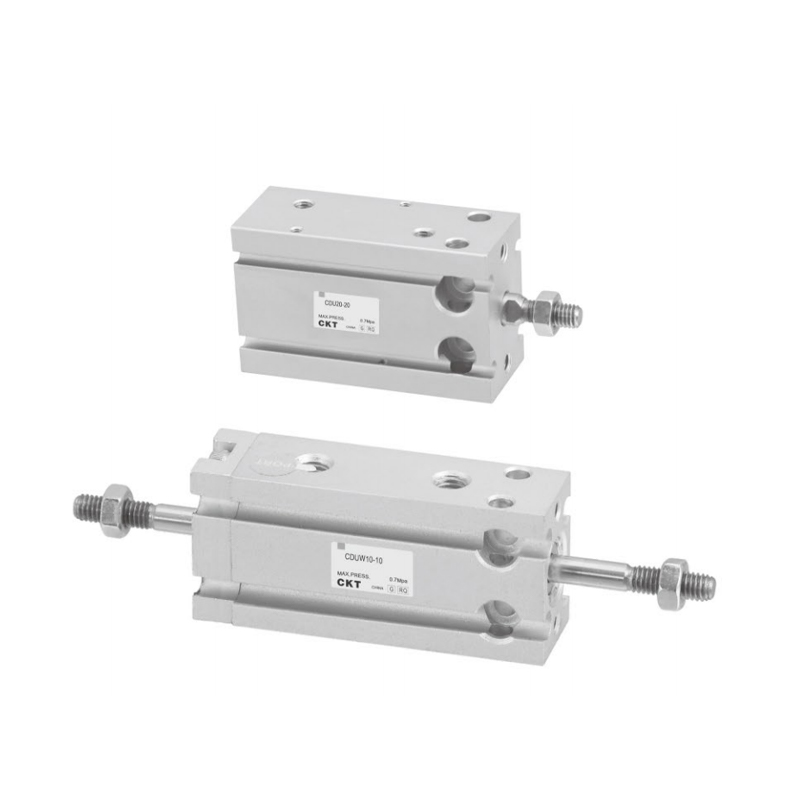

Cylinder z wolnym mocowaniem serii CU/CUK
  • Cylinder z wolnym mocowaniem serii CU/CUK
Bezpłatny cylinder mocujący

Cylinder z wolnym mocowaniem serii CU/CUK

Siłownik do swobodnego montażu serii CU/CUK to modułowy siłownik do swobodnego montażu, który osiąga wysoce elastyczną integrację mechaniczną poprzez optymalizację konstrukcyjną. Jego konstrukcja koncentruje się na uproszczeniu procesu instalacji i dostosowaniu do wielu warunków pracy i jest odpowiednia do wymagań precyzyjnego sterowania ruchem w scenariuszach obciążenia dynamicznego.

Podstawowe funkcje
▸ Swoboda strukturalna: Korpus zapewnia wieloosiowe stałe interfejsy, obsługuje niestandardowe pozycje montażowe i eliminuje elementy adaptera;

▸ Lekka i zwarta konstrukcja: Konstrukcja korpusu o niskiej bezwładności znacznie zmniejsza obciążenie systemu i optymalizuje wykorzystanie przestrzeni;

▸ Wiele opcji specyfikacji: Obejmuje szeroki zakres średnic cylindrów i kombinacji skoków, dostosowując się do zróżnicowanych scenariuszy obciążenia i przemieszczenia;

▸ Przewodnik po wysokiej stabilności: Jednoczęściowa, precyzyjnie szlifowana konstrukcja prowadnicy tłoczyska zapewniająca bezolejową, długoterminową i stabilną pracę;

▸ Wbudowany system czujników: Wbudowana konstrukcja opakowania magnetycznego przełącznika sprzęgającego eliminuje ryzyko zakłóceń zewnętrznych i integruje informację zwrotną dotyczącą pozycjonowania.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Mały, bezpłatny cylinder instalacyjny serii CUJB
NASTĘPNY：Brak następnego artykułu

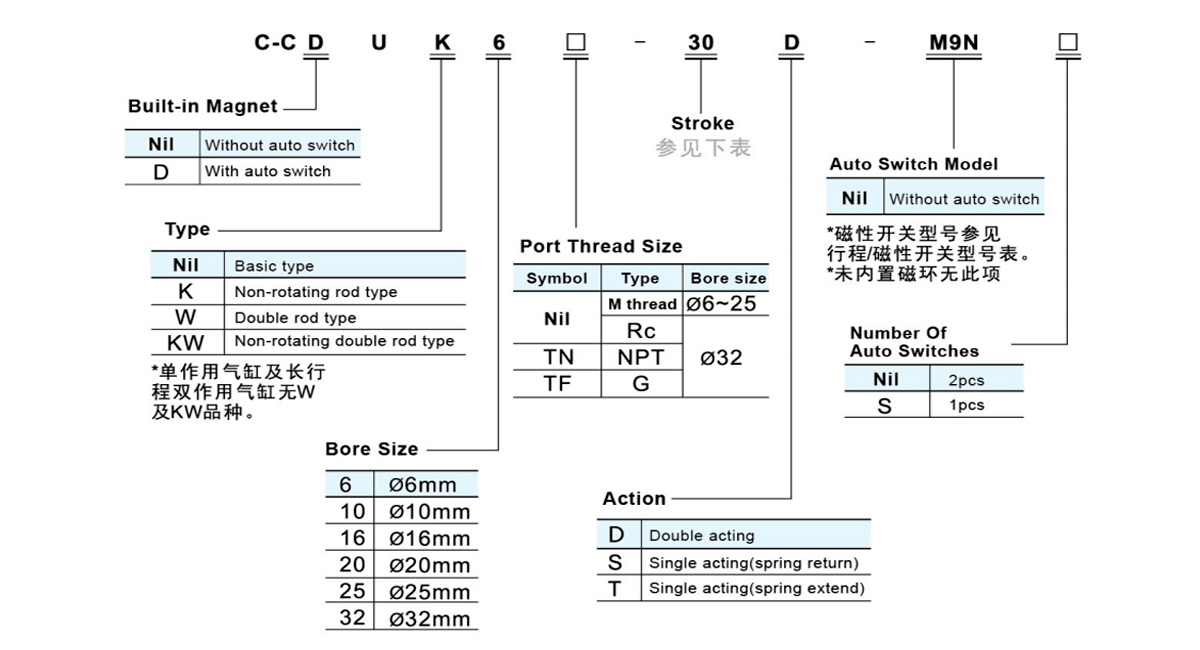

  • Rozmiar otworu (mm) 6 10 16 20 25 32
    Płyn Powietrze
    Akcja Podwójne działanie
    Pojedyncze działanie: powrót/wydłużenie sprężyny
    Maksymalne ciśnienie robocze 0,7 MPa
    Min.
    Działający
    Ciśnienie
    (MPa)     		Podwójne
    aktorstwo     		Pojedynczy biegun 0.12 0.06 0.05
    Podwójne rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Nieobrotowy typ podwójnego pręta 0.18 0.13 0.11
    Pojedynczy
    aktorstwo     		Standardowe 0.2 0.15 0.13
    Pręt nieobrotowy 0.23 0.18 0.16
    Temperatura otoczenia i płynu Z automatycznym przełącznikiem: -10 ~ 60 ℃, bez automatycznego przełącznika: -10 ~ 70 ℃
    Poduszka Gumowy zderzak na obu końcach
    Prędkość tłoka 50 ~ 500 mm/s
    Tolerancja długości skoku (mm) 1
    Smarowanie Nie jest wymagane
    Montaż Swobodny montaż (kilka gniazd montażowych)
    Dokładność pręta nieobrotowego ±0,8° ±0,5°
    Rozmiar portu M5×0,8 45665
    *Jeśli wymagane jest oliwienie, należy użyć oleju turbinowego nr 1 ISOVG32.

  • Model automatycznego przełączania skoku
    Nuda
    rozmiar
    (mm)     		Skok standardowy (mm) Długi skok
    (podwójne działanie)
    *Model z automatycznym przełączaniem
    (montaż bezpośredni)
    Podwójne działanie Pojedyncze działanie
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Oznaczenie długości przewodu: Brak oznaczenia - 0,5 m, L - 3 m, Z - 5 m Przykład: M9N, M9NL

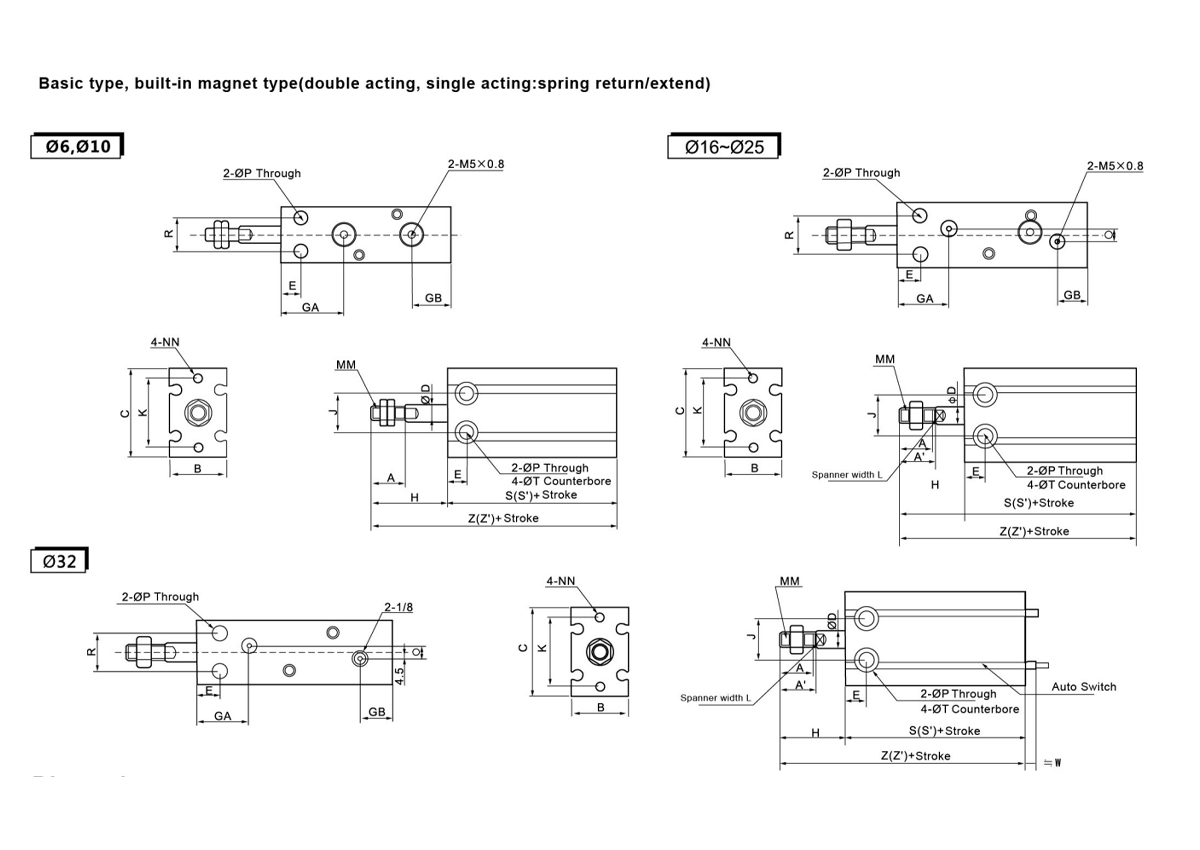

  • Wymiar
    Modelkakakakakakakaka A A' B C ØD E GA GB J K L MM NN ØP Q R ØT
    CC□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0,5 M3×0,5
    Głęboko5     		3.2 - 7 6głębokie4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0,7 M3×0,5 Deep5 3.2 - 9 6głębokie5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0,8 M4×0,7 Deep6 4.5 4 12 7,6głębokie6,5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1,0 M5×0,8 Deep8 5.5 9 16 9,3głębokie8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1,25 M5×0,8Deep8 5.5 9 20 9,3głębokie9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1,25 M6×1,0Deep9 6.6 13.5 24 11głębokie11,5
    Wymiar podwójnego działania
    Modelkakakakakakakaka H Typ podstawowy Wbudowany magnes
    S Z W S' Z'
    CC□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Wymiar jednostronnego działania (sprężyna powrotna).
    Modelkakakakakakakaka H Typ podstawowy Wbudowany magnes
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15
    CC□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Wymiar jednostronnego działania (rozciągnięcie sprężyny).
    Modelkakakakakakakaka H Typ podstawowy Wbudowany magnes
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15 5 10 15
    CC□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

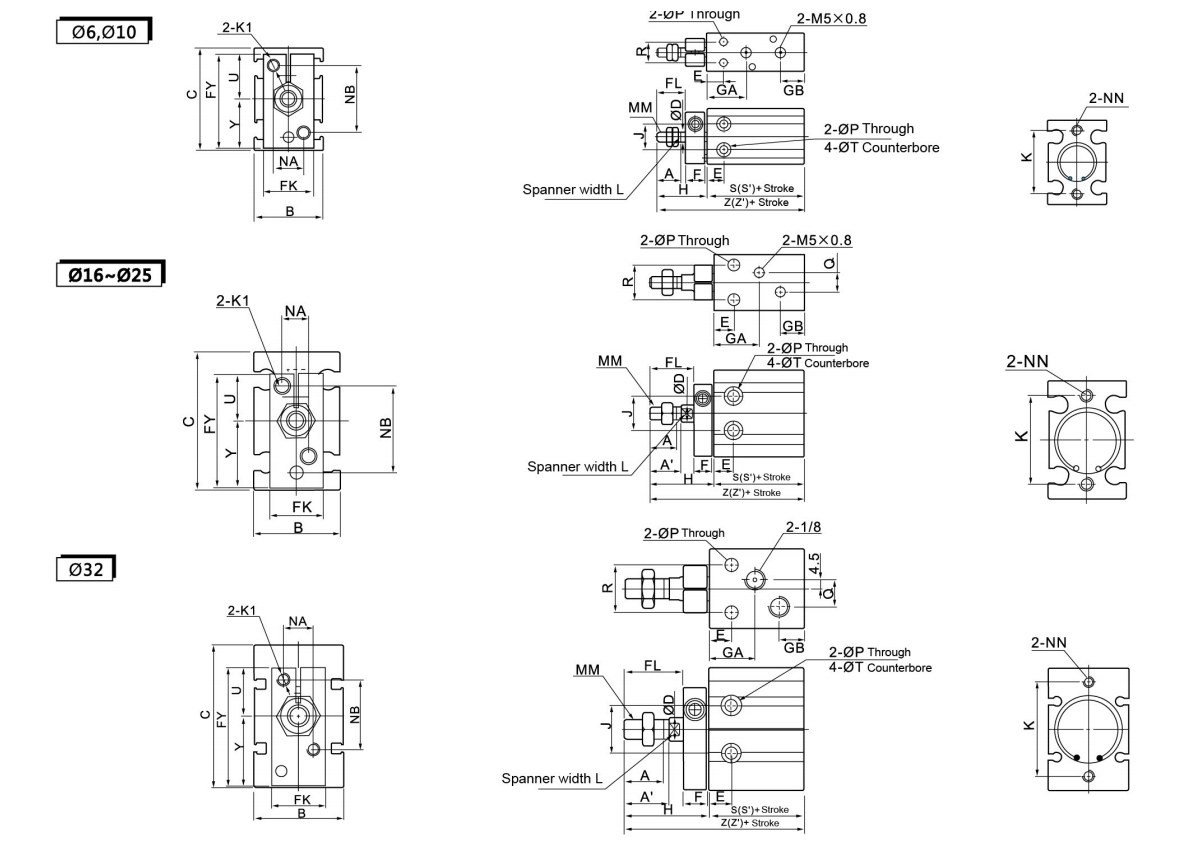

    Wymiar
    Modelkakakakakakakaka A A' B C ØD E F Floryda FK FY GA GB H J K L MM NA Uwaga NN ØP Q R ØT U Y K1
    CC□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0,5 6 14 M3×0,5deep5 3.4 - 7 6głębokie4.8 10 10.5 M3
    CC□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0,7 7 15 M3×0,5deep5 3.4 - 9 6głębokie5 10.5 11.5 M3
    CC□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0,8 6 18 M4×0,7deep6 4.5 4 12 7,6głębokie6,5 12.5 15.5 M4
    CC□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1,0 8 20 M5×0,8deep8 5.5 9 16 9,3głębokie8 13.5 19.5 M4
    CC□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1,25 10 28 M5×0,8deep8 5.5 9 20 9,3głębokie9 19 24.5 M5
    CC□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1,25 12 32 M6×1,0deep9 6.6 13.5 24 11głębokie11,5 21 30.5 M5
    Wymiar podwójnego działania
    Modelkakakakakakakaka H Bez Auto
    Przełącznik     		Wbudowany
    Przełącznik magnetyczny
    S Z W S' Z'
    CC□ UK6-□D 18 33 51 2.5 33 51
    CC□ UK10-□D 21 36 57 1 36 57
    CC□ UK16-□D 26 30 56 0 40 66
    CC□ UK20-□ D 29 36 65 1 46 75
    CC□ UK25-□D 33 40 73 -1 50 83
    CC□ UK32-□D 42 42 84 -4 52 94
    Wymiar jednostronnego działania (sprężyna powrotna).
    Modelkakakakakakakaka H Bez automatycznego przełączania Wbudowany magnes Switch
    S Z W S Z'
    5 10 15 5 10 15 5 10 15 5 10 15
    CC□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    CC□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    CC□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    CC□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    CC□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    CC□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Wymiar jednostronnego działania (rozciągnięcie sprężyny).
    Modelkakakakakakakaka H ØT U Y Bez Auto Switch Wbudowany magnes Switch
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15 5 10 15
    CC□ UK6-□T 23 28 33 6Głębokie4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    CC□ UK10-□T 26 31 36 6Głęboko5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    CC□ UK16-□T 31 36 41 7.6Głębokie6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    CC□ UK20-□ T 34 39 44 9,5Głębokie8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    CC□ UK25-□T 38 43 48 9,5Głębokie9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    CC□ UK32-□T 47 52 57 11Głębokie11,5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
