Mały, bezpłatny cylinder instalacyjny serii CUJB Dostawcy

Dom / Produkty / Cylinder pneumatyczny / Bezpłatny cylinder mocujący / Mały, bezpłatny cylinder instalacyjny serii CUJB

Mały, bezpłatny cylinder instalacyjny serii CUJB Mały, bezpłatny cylinder instalacyjny serii CUJB
  • Mały, bezpłatny cylinder instalacyjny serii CUJB
  • Mały, bezpłatny cylinder instalacyjny serii CUJB
Bezpłatny cylinder mocujący

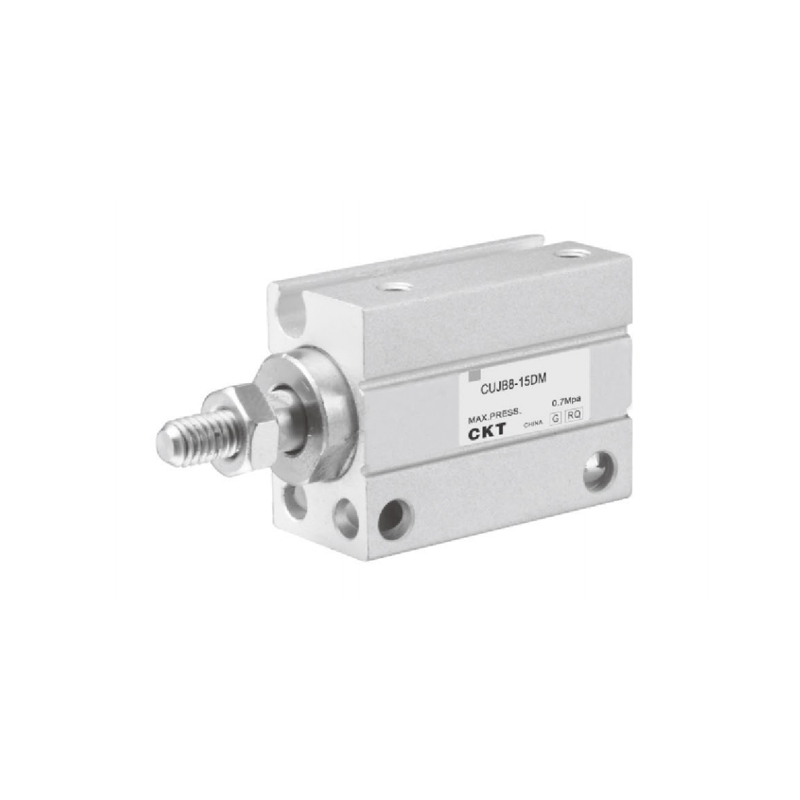

Mały, bezpłatny cylinder instalacyjny serii CUJB

Mały cylinder do swobodnego montażu serii CUJB nadaje się do warunków pracy o ograniczonej przestrzeni. Jego podstawową cechą jest to, że zapewnia podstawowy napęd ruchu liniowego, osiągając jednocześnie wysoce elastyczną integrację mechaniczną i możliwości rozbudowy czujników w oparciu o optymalizację strukturalną.

Kluczowe funkcje

● Konstrukcja zgodna z instalacją wielokierunkową
Korpus główny integruje wiele stałych interfejsów referencyjnych, umożliwia szybkie pozycjonowanie i blokowanie w czterech kierunkach osiowych/promieniowych oraz znacznie poprawia możliwości adaptacji montażu sprzętu i swobodę rozplanowania przestrzennego.

● Rozszerzalny moduł wykrywania położenia
Zestaw wbudowanego pierścienia magnetycznego może być opcjonalnie wyposażony do generowania sygnałów przemieszczenia na zasadzie bezkontaktowego sprzężenia magnetycznego, zapewniając podstawowe sprzężenie zwrotne stanu dla sterowania układem pneumatycznym w pętli zamkniętej.

● Zintegrowana struktura połączeń czujników
Korpus cylindra jest wstępnie wyposażony w znormalizowane rowki prowadzące przełącznika czujnika, które są kompatybilne z beznarzędziową instalacją pozycjonowania głównych przełączników zbliżeniowych, upraszczając proces dodawania funkcji jednostki wykrywania położenia.

● Wysoce elastyczna konfiguracja interfejsu mechanicznego
Końcówka tłoczyska przyjmuje paradygmat przemysłowego uniwersalnego połączenia, a dzięki wielowymiarowej powierzchni montażowej korpusu głównego może realizować rozwiązanie łącznika mechanizmu bez ograniczeń kierunkowych.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Brak poprzedniego artykułu
NASTĘPNY：Cylinder z wolnym mocowaniem serii CU/CUK
  • Rozmiar otworu (mm) 4 6 8 10
    Płyn Powietrze
    Akcja Podwójne działanie Jedno działanie: powrót sprężynowy
    Maksymalne ciśnienie robocze 0,7 MPa
    Min.Praca
    Ciśnienie (MPa)     		Podwójne działanie 0.15 0.1
    Pojedyncze działanie 0.35 0.3 0.2
    Temperatura otoczenia i płynu Z automatycznym przełącznikiem: -10 ~ 60 ℃, bez automatycznego przełącznika: -10 ~ 70 ℃
    Płyn Zero
    Robocza prędkość tłoka 50 ~ 500 mm/s
    Tolerancja długości skoku 0.50
    Smarowanie Nie jest wymagane
    Montaż Otwór przelotowy, mocowanie swobodne
    Rozmiar portu M3×0,5

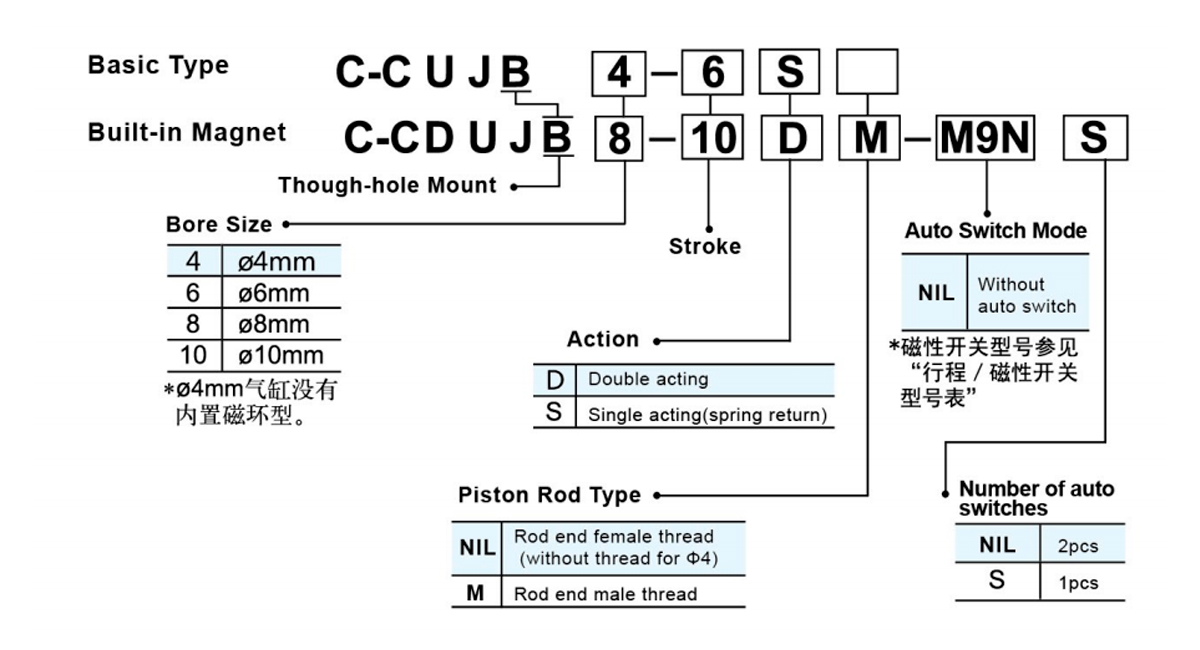

  • Model skoku/automatycznego przełączania

    Rozmiar otworu
    (mm)     		Skok (mm) Instalacja ścieżki
    Podwójne działanie Pojedyncze działanie *Model z automatycznym przełączaniem
    4 4,6,8,10,15,20 4,6 M9N
    M9P
    M9B
    6 4,6,8,10,15,20,25,30 4,6,8
    8 4,6,8,10,15,20,25,30 4,6,8,10
    10
    Za przełącznikiem magnetycznym, numer modelu, długość przewodu jest oznaczona symbolem: żaden symbol nie oznacza 0,5 m, L oznacza 3 m, a Z oznacza 5 m.

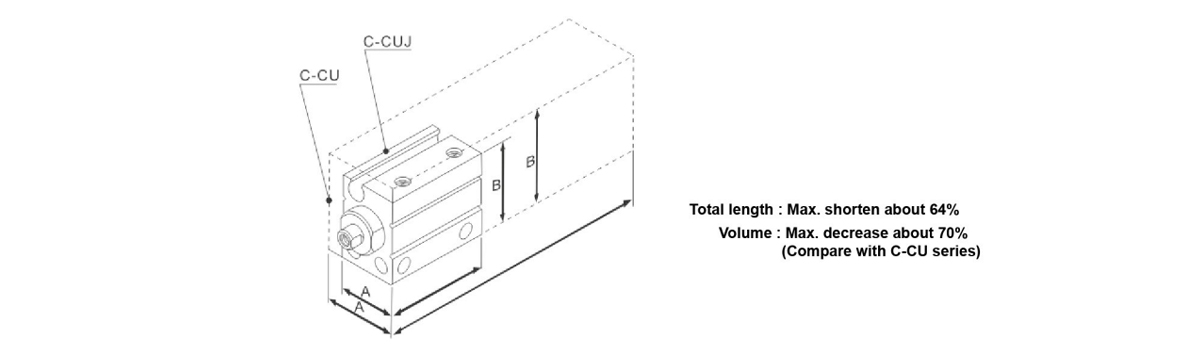

  • Mniejsza objętość
    Minimalna średnica cylindra 04mm

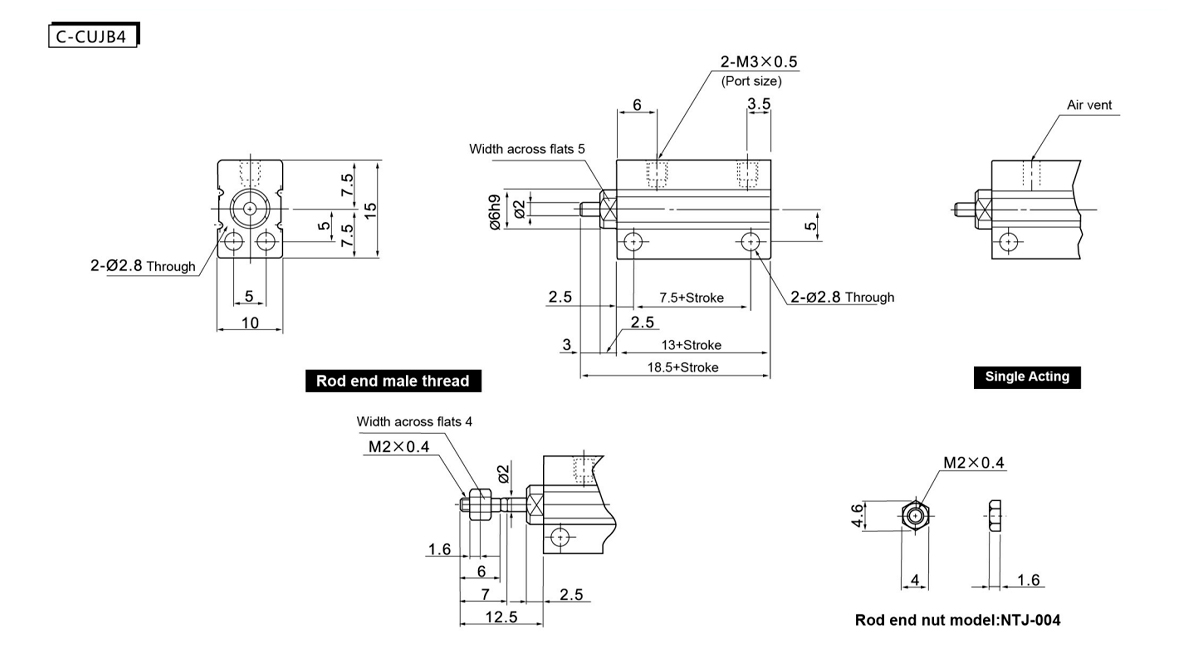

    Rozmiar otworu A B C
    4 10 15 13
    6 13(13) 19(22) 13(33)
    8 13 21 13
    10 13,5(15) 22(24) 13(36)
    (): Wymiary serii C-CU podano w nawiasach.

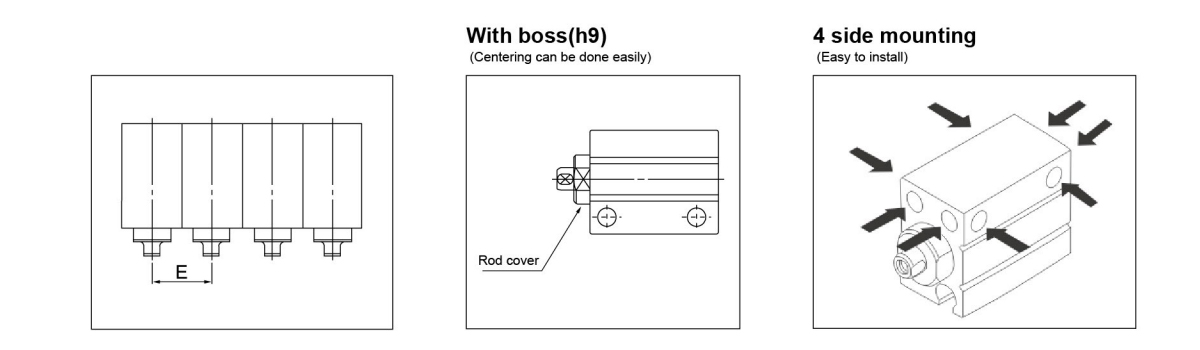

    Skróć dystans
    (Łatwy w użyciu obok siebie)
    Rozmiar otworu E
    4 10
    6 13
    8 13
    10 13.5

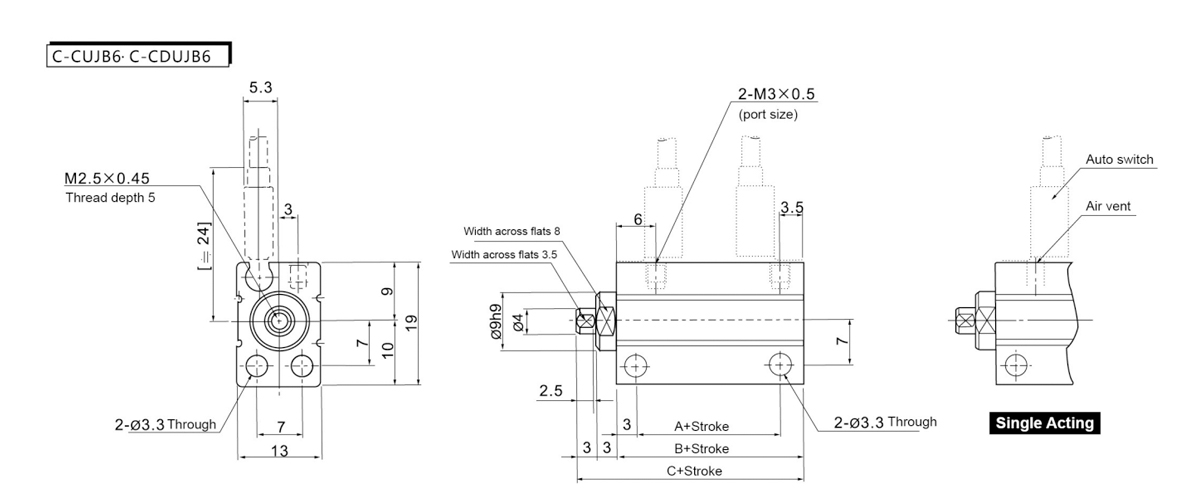

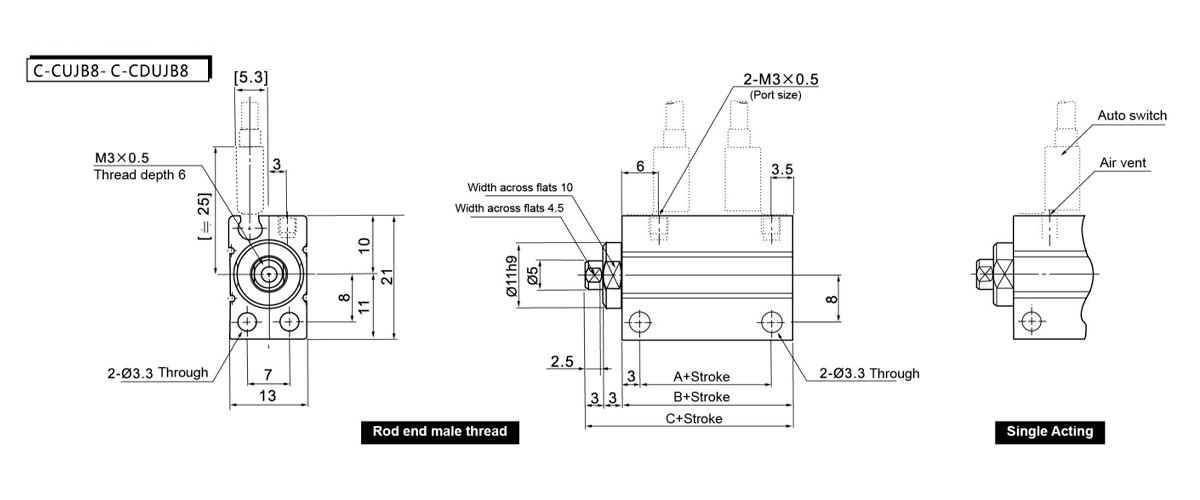

    Modelkakaka A B C
    C-CUJB6 6.5 13 19
    C-CDUJB6 11.5 18 24

    Modelkakaka A B C
    C-CUJB8 6.5 13 19
    C-CDUJB8 11.5 18 24

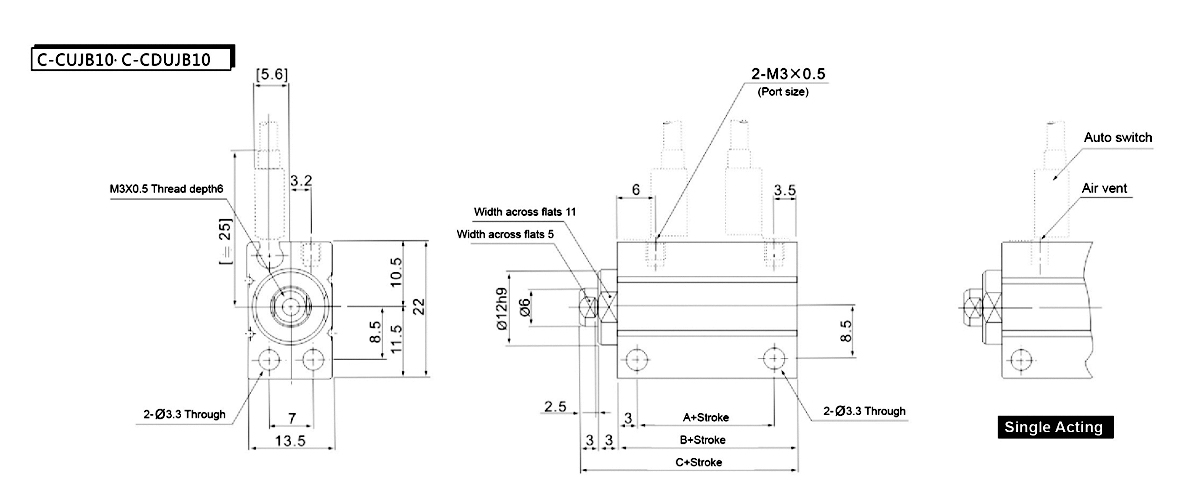

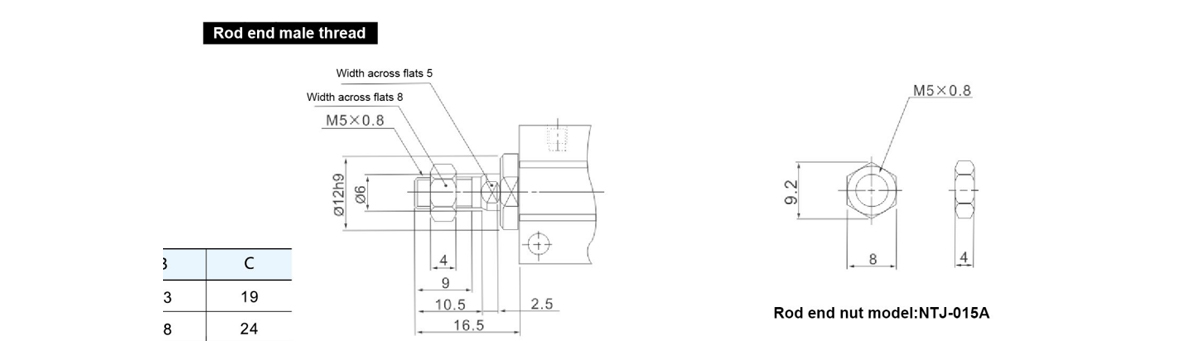

    Modelkakaka A B C
    C-CUJB10 6.5 13 19
    C-CDUJB10 11.5 18 24
