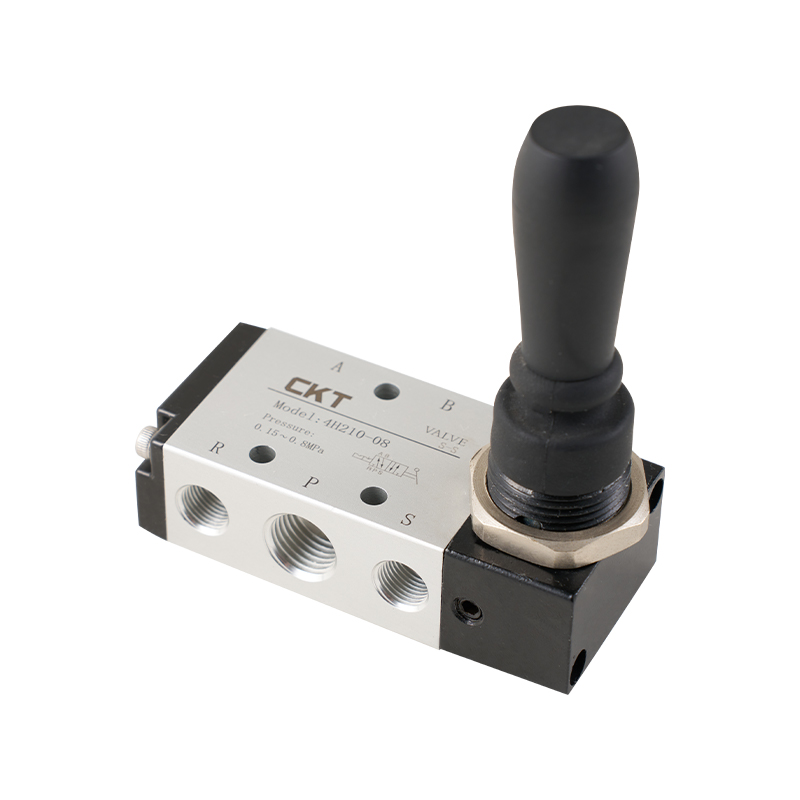

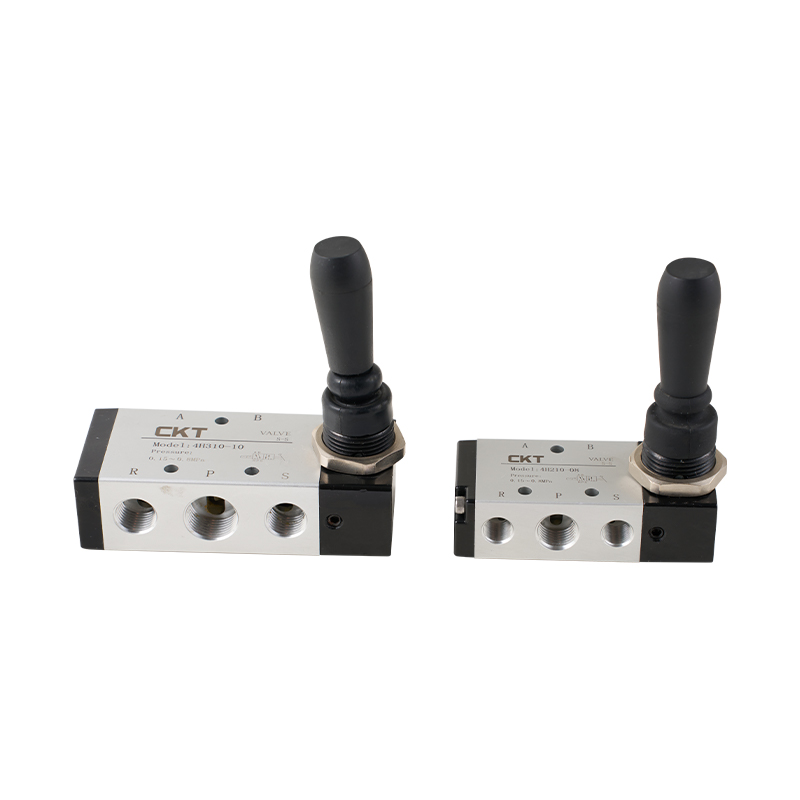

Zawór ręczny 5-drogowy serii 4H

Ręczny zawór 5-drogowy serii 4H jest podstawowym, ręcznym elementem sterującym nawrotem, przeznaczonym do precyzyjnego przełączania dróg zasilania i wydechu cylindrów dwustronnego działania lub innych siłowników w przemysłowych układach pneumatycznych.

Główne cechy:
Niezawodne i dokładne działanie: zastosowano intuicyjną metodę napędu ręcznego, proces uruchamiania trzpienia zaworu przebiega płynnie, a pozycjonowanie jest jasne i jasne, co zapewnia dokładność działania przełączającego i poczucie zaufania do działania.

Kompaktowa konstrukcja uszczelniająca: konstrukcja rdzenia zaworu z przesuwną kolumną rdzeniową w połączeniu z wyrafinowanym rozwiązaniem uszczelniającym skutecznie izoluje wewnętrzne wycieki, ogólny układ konstrukcji jest znakomity, waga jest niewielka, a codzienna konserwacja i demontaż są wygodne.

Długotrwała praca przy niskim oporze: Kluczowy kanał otworu wewnętrznego jest poddawany specjalnej metodzie obróbki powierzchni, która znacznie zmniejsza opór tarcia wewnętrznych części ruchomych i pomaga wydłużyć całkowitą żywotność zaworu.

Smarowanie bezobsługowe: Konstrukcja nie wymaga do smarowania zewnętrznego oleju smarowego, co upraszcza proces użytkowania i zmniejsza wymagania dotyczące późniejszej konserwacji.

Wygodna instalacja i adaptacja: Funkcja instalacji panelowej ma na celu uproszczenie procesu integracji systemu, a instalacja jest prosta i stabilna, co zwiększa możliwość zastosowania zaworu w różnych scenariuszach zastosowań.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Zawór ręczny 2/3 4-drogowy serii 4HV
NASTĘPNY：Brak następnego artykułu

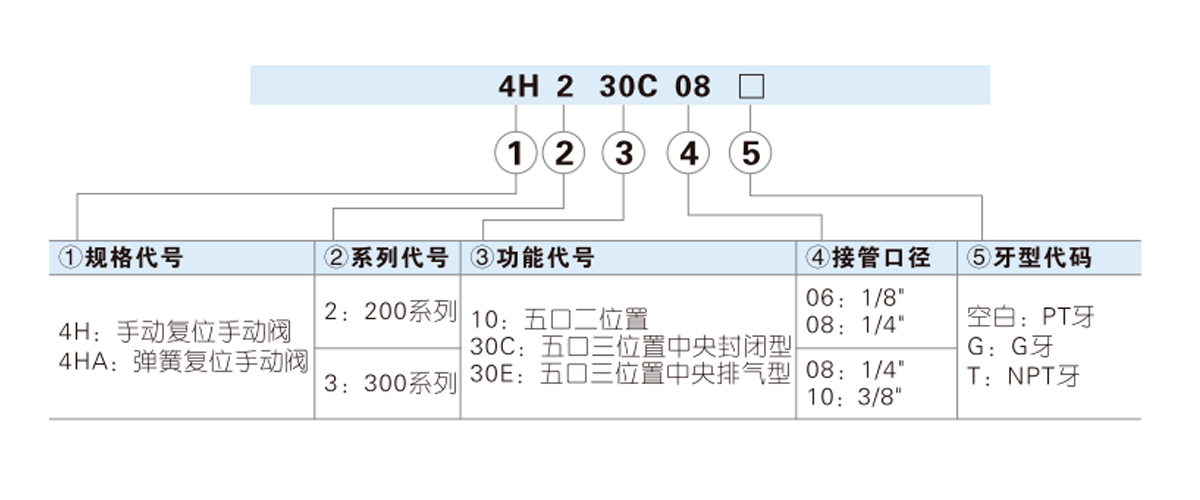

  • Modelka 210-06 230-06 210-08 230-08 310-08 330-08 310-10 330-10
    Środek roboczy Powietrze (filtrowane przez 40 μm lub więcej)
    Tryb pracy Obsługiwane ręcznie, bezpośredniego działania
    Średnica miernika [Uwaga 1] Wlot = Wylot
    =Wylot powietrza=PT1/8     		Wlot = Wylot =PT1/4;
    Wydech=PT1/8     		Wlot = Wylot
    =Wylot powietrza=PT1/4     		Wlot = Wylot =PT3/8;
    Wydech =PT1/4
    Efektywna powierzchnia przekroju [Uwaga 3] 4H210-08:17,0mm²(Cv=1,0)
    4H230C-08:13,6mm²(Cv=0,8)     		4H310-10: 28,0 mm² (Cv = 1,65)
    4H330C-10:21,3 mm² (Cv=1,25)
    Liczba pozycji 5-portowy, 2-pozycyjny 5-portowy, 3-pozycyjny 5-portowy, 2-pozycyjny 5-portowy, 3-pozycyjny 5-portowy, 2-pozycyjny 5-portowy, 3-pozycyjny 5-portowy, 2-pozycyjny 5-portowy, 3-pozycyjny
    Smarowanie [Uwaga 2] Nie
    Zakres ciśnienia roboczego 0 ~ 1,0 MPa (0 ~ 145 psi)
    Gwarantowana odporność na ciśnienie 1,5 MPa (215 psi)
    Temperatura robocza -20 ~ 70 ℃
    Materiał korpusu Aluminium
    Roboczy kąt wychylenia ±15° ±8,5° ±15° ±8,5° ±18° ±10° ±18° ±10°
    [Uwaga 1] Dla korpusu dostępne są zęby G i NPT.
    [Uwaga 2] Jeśli występuje smarowanie olejowe, nie wolno go zatrzymywać na środku, a zalecanym środkiem smarnym jest olej ISO VG32 lub ten sam gatunek.
    [Uwaga 3] Efektywna powierzchnia przekroju poprzecznego i wartości Cv są obliczane na podstawie danych przepływu testowego.

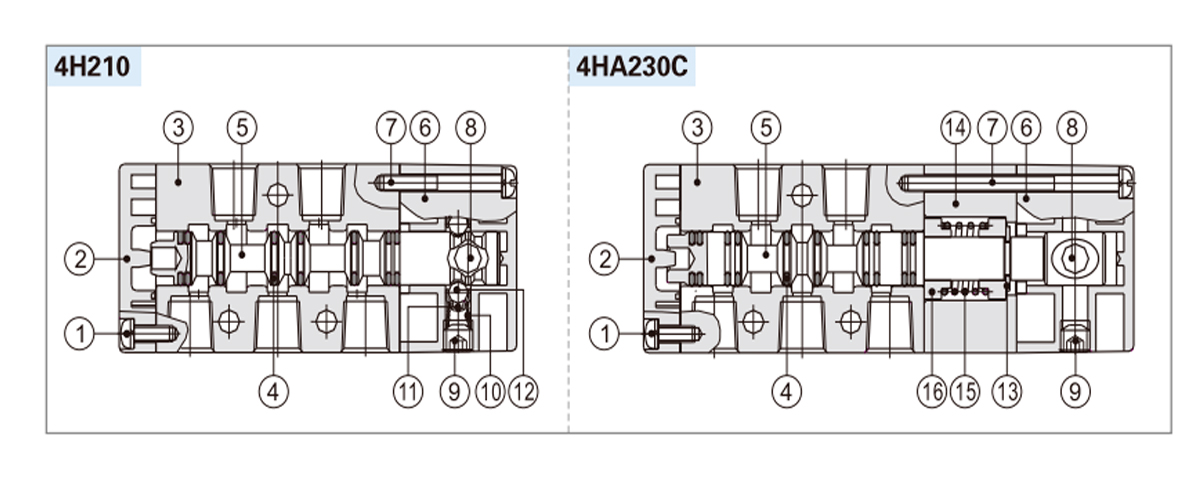

  • NIE. Imię NIE. Imię
    1 Śruby z łbem okrągłym Phillips 9 Śruba ograniczająca z łbem gniazdowym sześciokątnym
    2 Dolna pokrywa 10 Wiosna
    3 Ciało 11 Strażnik piłki
    4 O-ring 12 Piłka
    5 Szpula 13 Pierścień E
    6 Obsługiwana ręcznie górna pokrywa zaworu 14 Osłona boczna
    7 Śruby z łbem okrągłym Phillips 15 Wiosna
    8 Głowica wału 16 Uchwyt zwrotny

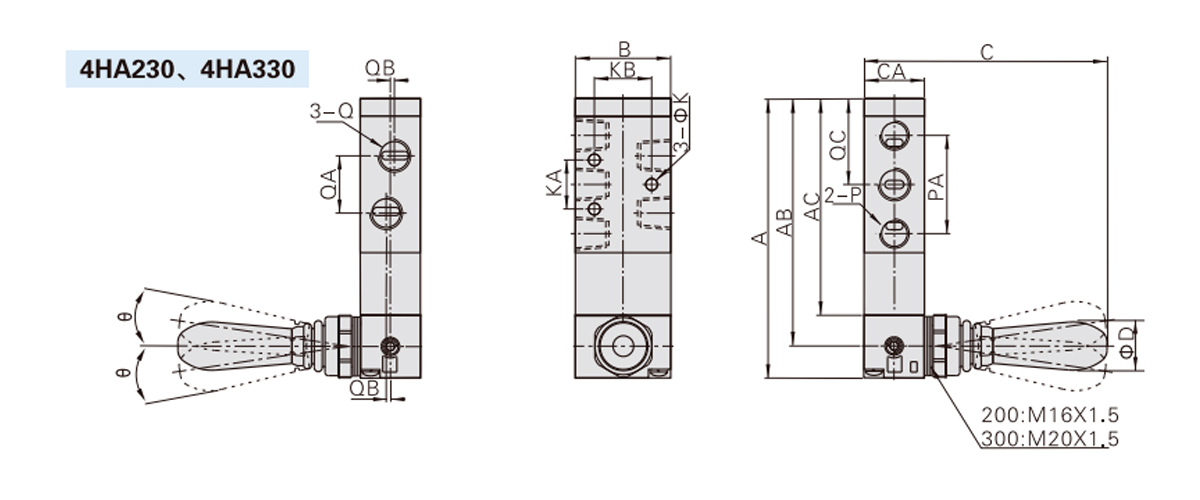

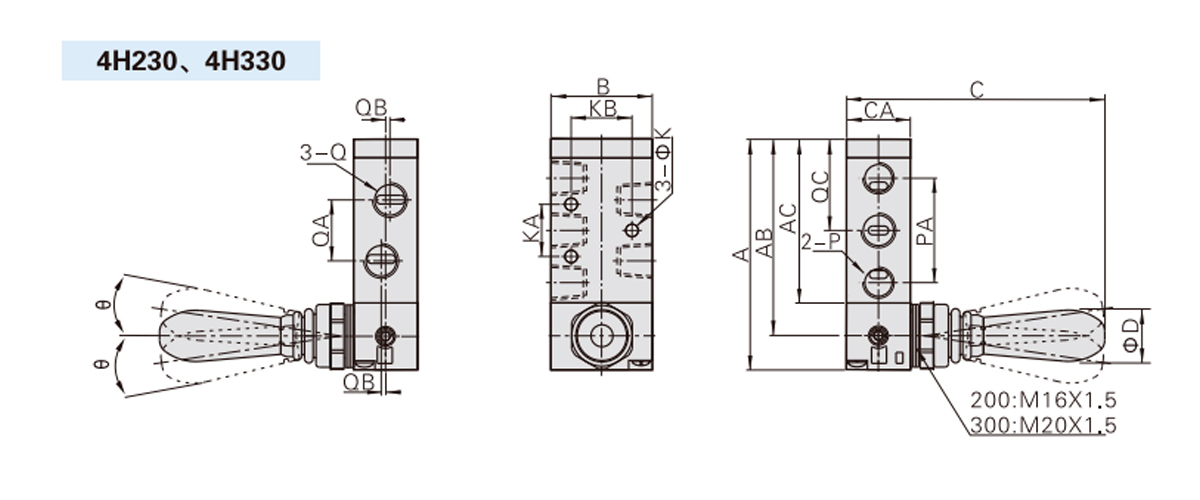

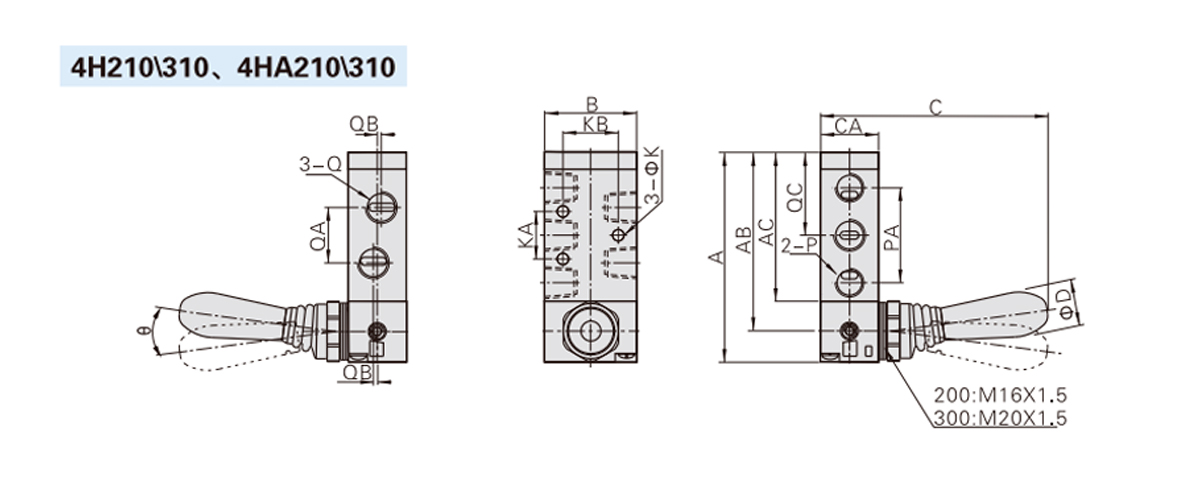

    Model/Symbol A AB AC B C Kalifornia D K KA KB P PA Q Kontrola jakości QB Kontrola jakości Θ
    4H210-06
    4HA210-06     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 15
    4H210-08
    4HA210-08     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 15
    4H310-08
    4HA310-08     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 18
    4H310-10
    4HA310-10     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 18

    Model/Symbol A AB AC B C Kalifornia D K KA KB P PA Q Kontrola jakości QB Kontrola jakości Θ
    4H230C-06
    4H230E-06     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4H230C-08
    4H230E-08'     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4H330C-08
    4H330E-08     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4H330C-10
    4H330E-10     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10

    Model/Symbol A AB AC B C Kalifornia D K KA KB P PA Q Kontrola jakości QB Kontrola jakości Θ
    4HA230C-06
    4HA230E-06     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4HA230C-08
    4HA230E-08     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4HA330C-08
    4HA330E-08     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4HA330C-10
    4HA330E-10     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10
