1. Lekki obrót cofania, dobre wyczucie dłoni, dokładne pozycjonowanie;
2. Duży efektywny obszar przepływu, mała strata ciśnienia;
3. Dostępne są dwa rodzaje montażu: panelowy i dolny, montaż panelowy za pomocą nakrętek montażowych.
| Standardowa specyfikacja | ||||||
| Modelka | 4HV2□□ -06(L) | 4HV2□□ -08(L) | 4HV3□□ -08(L) | 4HV3□□ -10(L) | 4HV4□□ -15(L) | 4HV4□□ -20(L) |
| Płyn | Powietrze (do filtrowania przez element filtrujący 40μm) | |||||
| Akcja | Sterowanie ręczne typu bezpośredniego działania | |||||
| Rozmiar portu | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/4 |
| Efektywna powierzchnia przekroju | 14,0 mm² (Cv=0,78) | 16,0 mm² (Cv=0,89) | 30,0 mm² (Cv=1,67) | 33,0 mm² (Cv=1,83) | 88,0 mm² (Cv=4,89) | 95,0 mm² (Cv=5,27) |
| Pozycja | Pozycja 4 porty 2, pozycja 4 portów 3 | |||||
| Smarowanie | Nie jest wymagane | |||||
| Zakres ciśnienia roboczego | 0 ~ 1,0 MPa (0 ~ 145 psi) | |||||
| Dowód ciśnienia | 1,5 MPa (215 psi) | |||||
| Temperatura pracy | -20 ~ 70 ℃ | |||||
| Kąt działania | 90°(45°w przypadku 4-portowych pozycji 3) | |||||

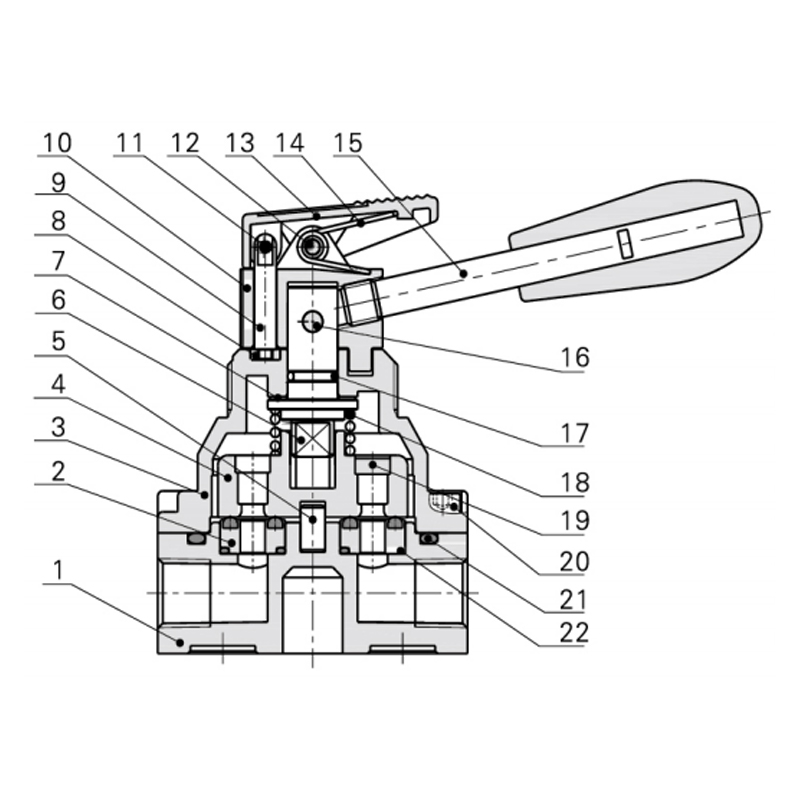

| Przedmiot | Modelkaka | Przedmiot | Modelkaka |
| 1 | Korpus główny | 12 | Pin-1 |
| 2 | Baza Uszczelniająca | 13 | Przednia okładka |
| 3 | Pokrywa zaworu | 14 | Wiosna |
| 4 | Wtyczka zaworu | 15 | Uchwyt |
| 5 | Kołek kolumny | 16 | Pin-2 |
| 6 | Wał | 17 | Wał O Ring |
| 7 | Pralka | 18 | Wiosna |
| 8 | Płyta mocująca | 19 | Płyta żelazna |
| 9 | Kołek blokujący | 20 | Śruba mocująca |
| 10 | Nasadka zaworu | 21 | Korpus główny O-ring |
| 11 | Wiosna Pin | 22 | Baza Uszczelniająca O-ring |

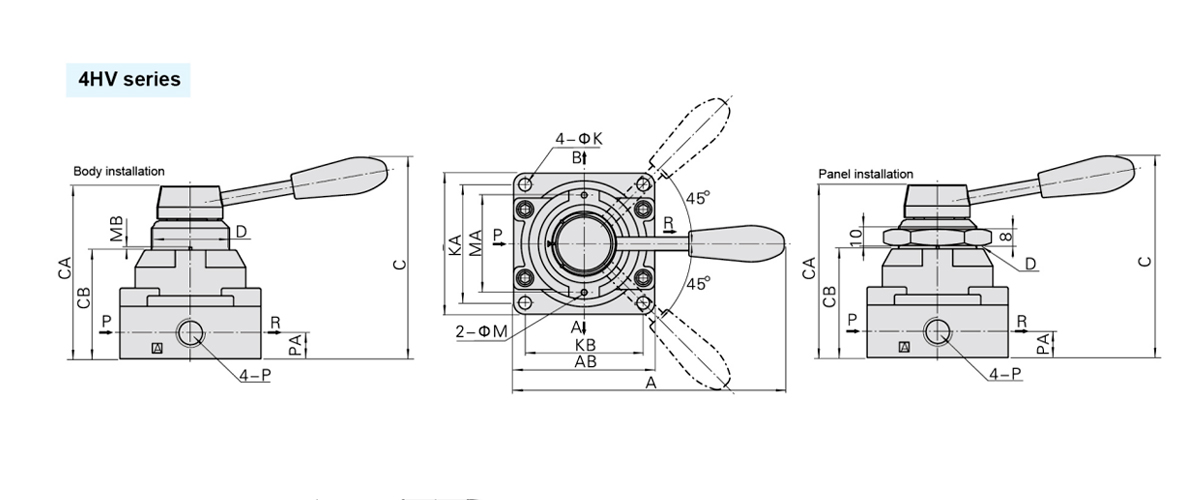

| Modelkaka /Symbol | A | AB | B | C | Kalifornia | CB | D | K | KA | KB | M | MA | MB | P | PA |
| 4HV2□□-06 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3/4 | 18 |

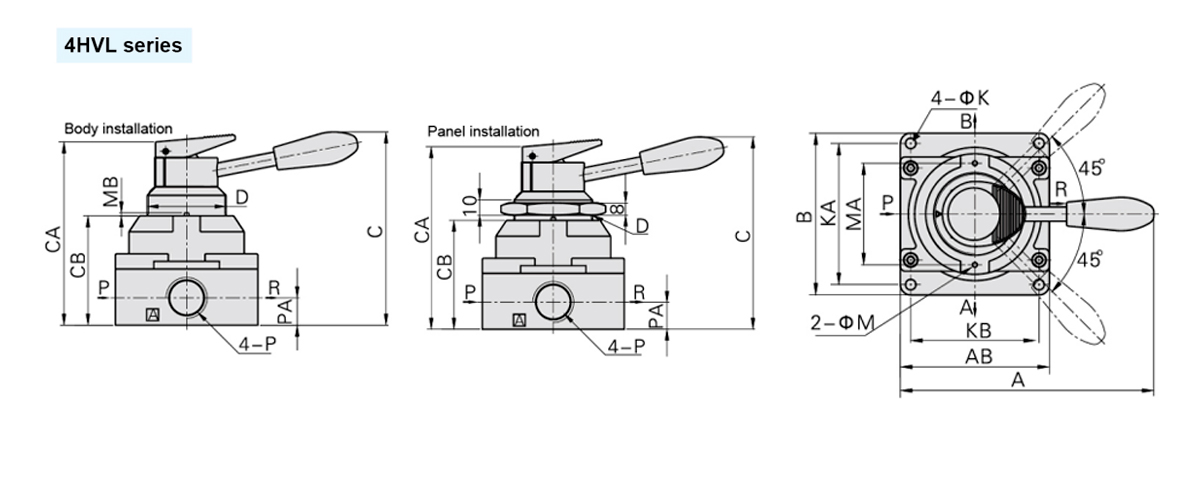

| Modelkaka/Symbol | A | AB | B | C | Kalifornia | CB | D | K | KA | KB | M | MA | MB | P | PA |
| 4HV2□□-06L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3/4 | 18 |
