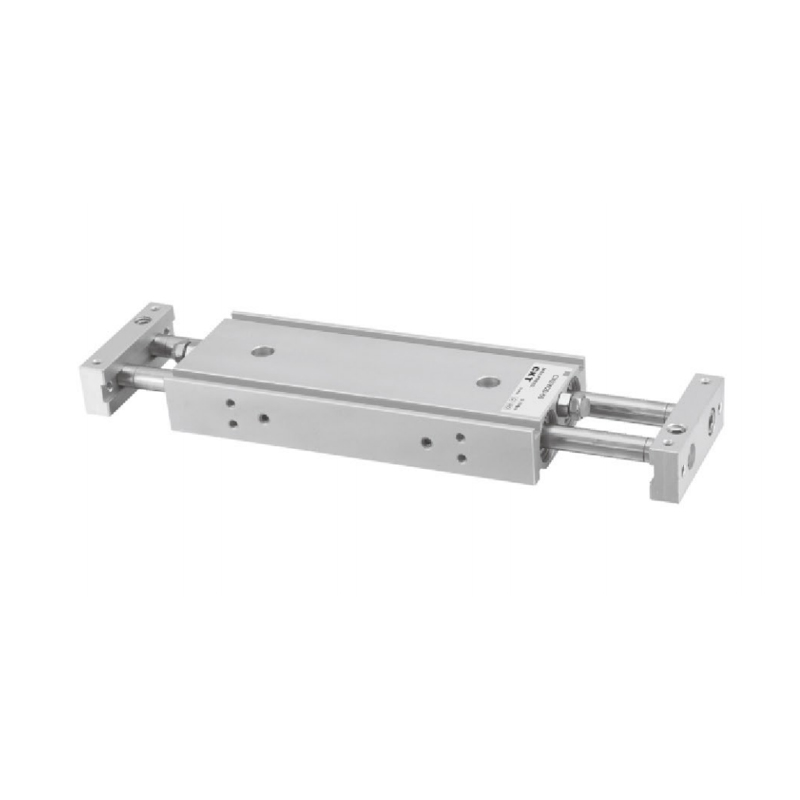

Cylinder z podwójnym tłoczyskiem serii CXSW
  • Cylinder z podwójnym tłoczyskiem serii CXSW
Cylinder wieloosiowy

Cylinder z podwójnym tłoczyskiem serii CXSW

1. Maksymalne dopuszczalne obciążenie jest 2-3 razy większe niż w przypadku serii CXS
2. Konstrukcja z podwójnym cylindrem, 2 razy większa siła wyjściowa
3. Wysoka dokładność bez rotacji
4. Silna odporność na obciążenie boczne
5. Standard z urządzeniem do regulacji skoku: 0-10 mm.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Cienki cylinder serii MGP z drążkiem prowadzącym
NASTĘPNY：Podwójny cylinder serii CXS (typ podstawowy)
  • Specyfikacja
    Rozmiar otworu (mm) 6 10 15 20 25 32
    Płyn Powietrze
    Akcja Podwójne działanie
    Maksymalne ciśnienie robocze
    (Mpa)     		0.7
    Min. Ciśnienie robocze
    (Mpa)     		0.15 0.1
    Temperatura otoczenia i płynu -10 ~ 60 ℃ (bez zamrażania)
    Poduszka Gumowy zderzak na obu końcach
    Robocza prędkość tłoka
    (mm/s)     		50 ~ 500
    Struktura Podwójny pręt (dwukrotnie większa siła wyjściowa)
    *Smarowanie Nie jest wymagane
    Regulowany zakres skoku 0 ~ -10 mm
    Łożysko Łożysko ślizgowe/łożysko kulkowe
    Port rurowy M5×0,8 Wc1/8
    *Jeśli chcesz zastosować smarowanie, użyj ISOVG32.

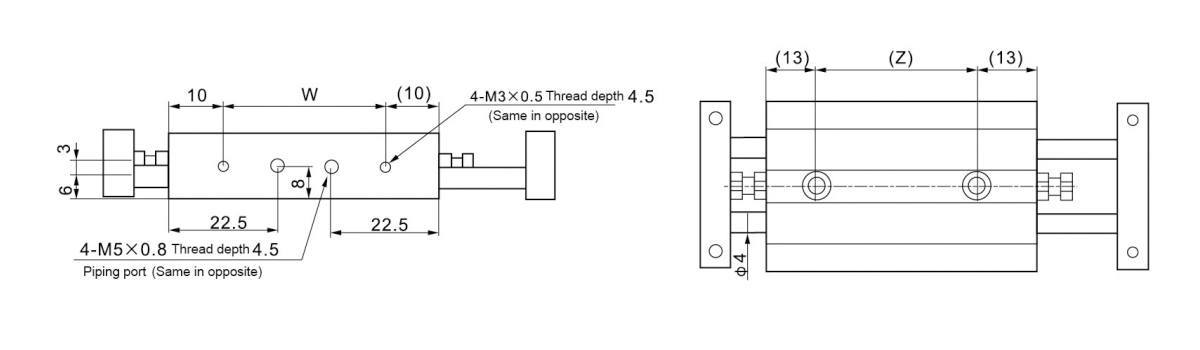

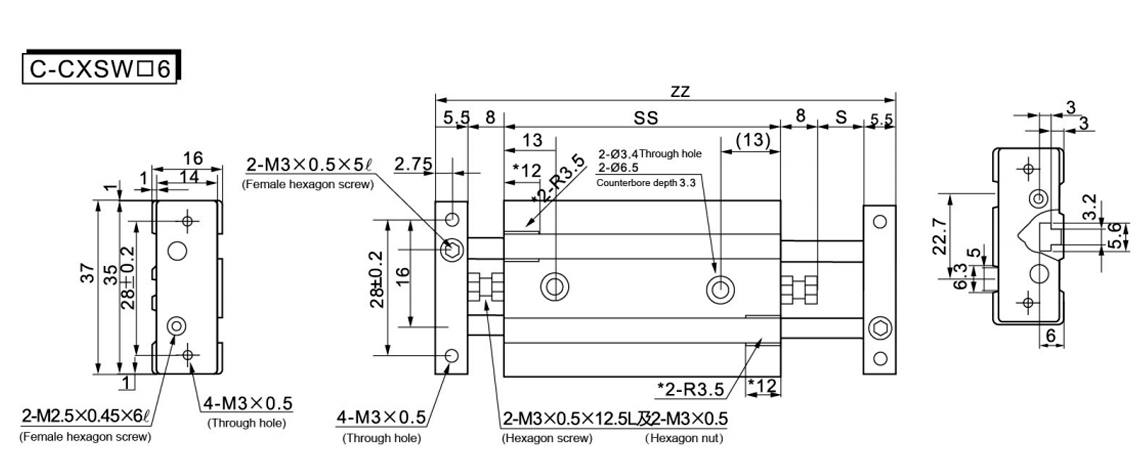

  • Modelkakakakakaka S SS ZZ Z W
    C-CXSW□6-10 10 66 103 40 46
    C-CXSW□6-20 20 76 123 50 56
    C-CXSW□6-30 30 86 143 60 66
    C-CXSW□6-40 40 96 163 70 76
    C-CXSW□6-50 50 106 183 80 86
    Aby zainstalować przełączniki magnetyczne dla cylindrów C-CXSW□6-10   i C-CXSW□6-20  , usuń część służącą do zabezpieczenia gniazda przełącznika magnetycznego. (Wymiary oznaczone *)

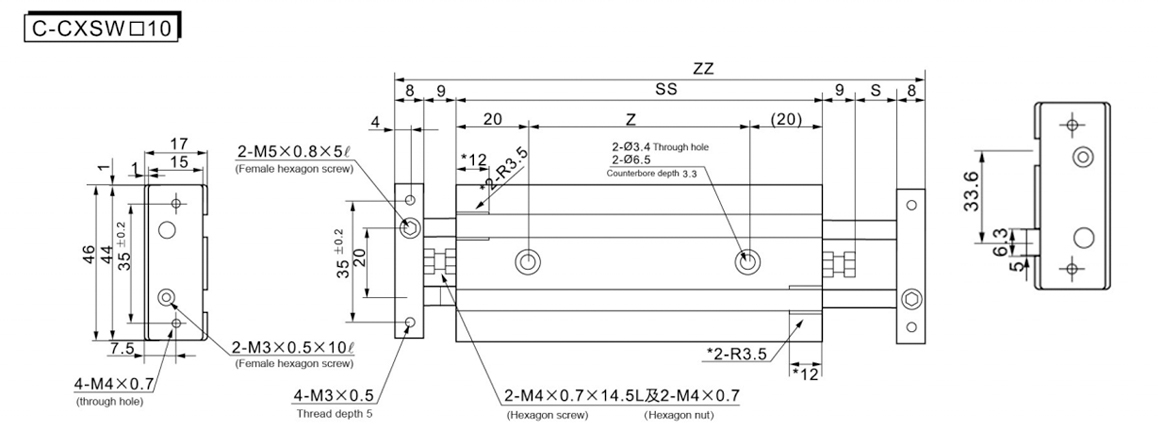

    Modelkakakakakaka S SS ZZ Z
    Standardoweoweoweoweowe
    Udar     		C-CXSW□10-10 10 92 136 52
    C-CXSW□10-20 20 102 156 62
    C-CXSW□10-30 30 112 176 72
    C-CXSW□10-40 40 122 196 82
    C-CXSW□10-50 50 132 216 92
    C-CXSW□10-75 75 157 266 117
    C-CXSW□10-100 100 182 316 142
    Długie
    Udar
    (-XB11)     		C-CXSW□10-125 125 207 366 167
    C-CXSW□10-150 150 232 416 192
    Aby zainstalować przełączniki magnetyczne dla cylindrów C-CXSW□10-10 i C-CXSW□10-20, należy usunąć część gniazda przełącznika magnetycznego, która służy do mocowania przełącznika magnetycznego. (Wymiary oznaczone *)

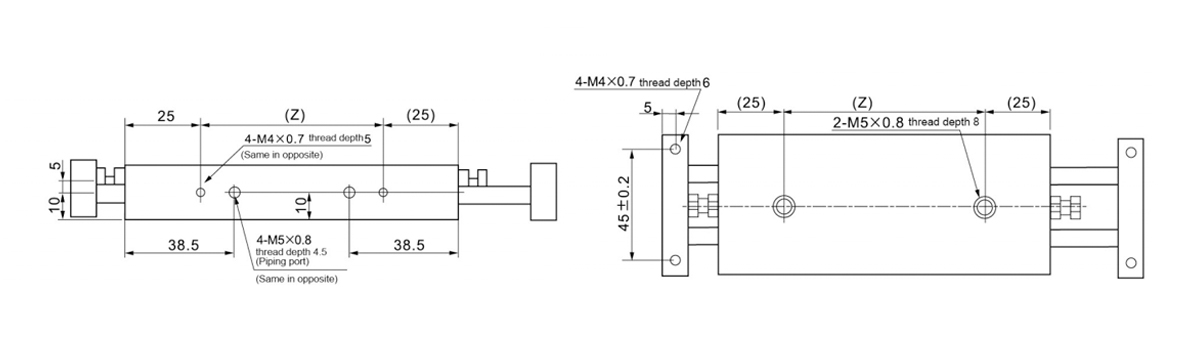

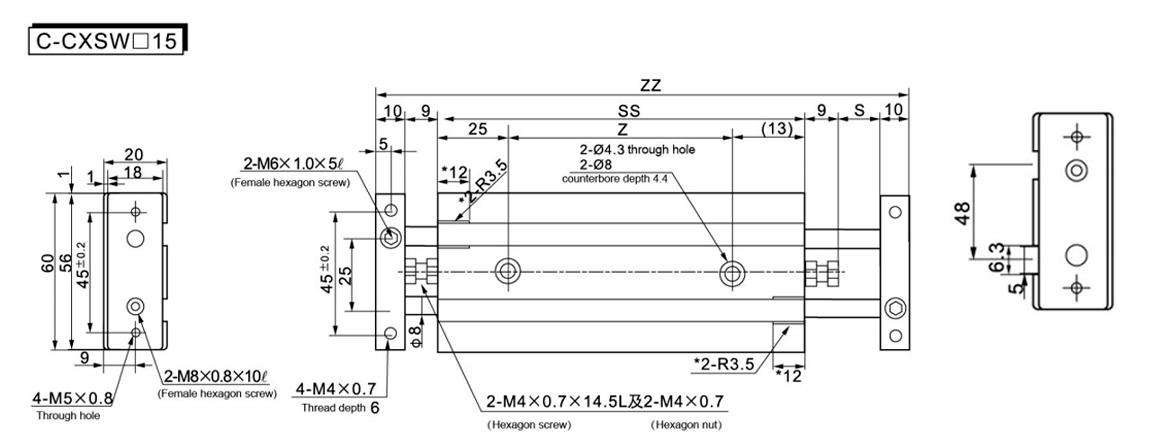

    Modelkakakakakaka S SS ZZ Z
    Standardoweoweoweoweowe
    Udar     		C-CXSW□15-10 10 105 153 55
    C-CXSW□15-20 20 115 173 65
    C-CXSW□15-30 30 125 193 75
    C-CXSW□15-40 40 135 213 85
    C-CXSW□15-50 50 145 233 95
    Długie
    Udar
    (-XB11)     		C-CXSW□15-75 75 170 283 120
    C-CXSW□15-100 100 195 333 145
    C-CXSW□15-125 125 220 383 170
    C-CXSW□15-150 150 245 433 195
    Aby zainstalować przełączniki magnetyczne dla cylindrów C-CXSW□15-10 i C-CXSW□15-20, należy usunąć część służącą do mocowania gniazda przełącznika magnetycznego. (Wymiary oznaczone *)

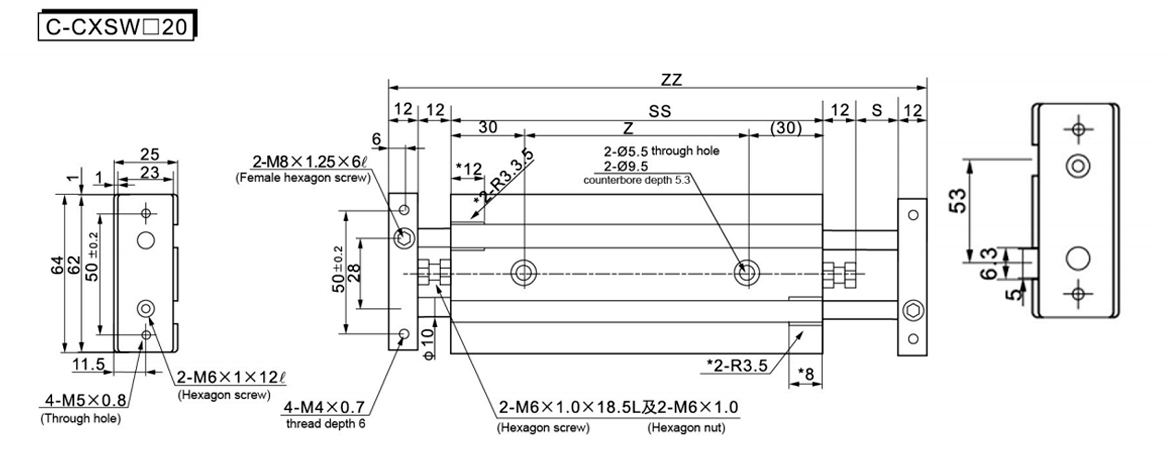

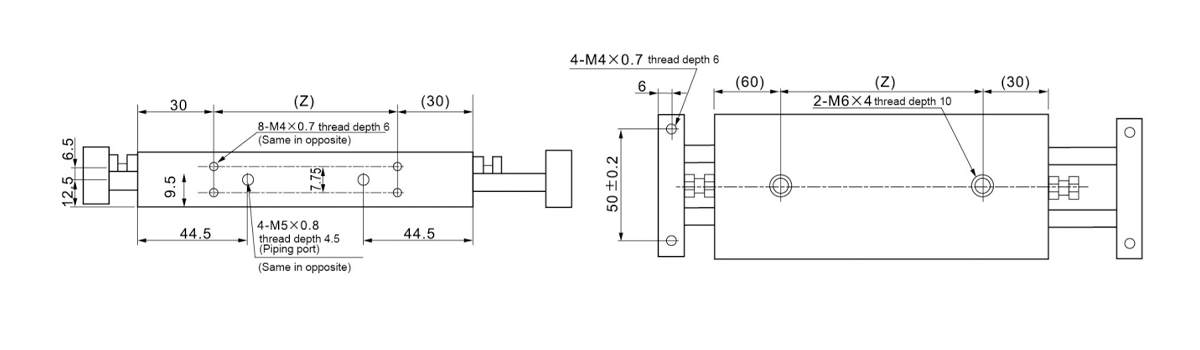

    Modelkakakakakaka S SS ZZ Z
    Standardoweoweoweoweowe
    Udar     		C-CXSW□-20-10 10 120 178 60
    C-CXSW□-20-20 20 130 198 70
    C-CXSW□20-30 30 140 218 80
    C-CXSW□20-40 40 150 238 90
    C-CXSW□20-50 50 160 258 100
    C-CXSW□20-75 75 165 308 125
    C-CXSW□20-100 100 210 358 150
    Długie
    Udar
    (-XB11)     		C-CXSW□20-125 125 235 408 175
    C-CXSW□20-150 150 260 458 200
    C-CXSW□20-175 175 285 508 225
    C-CXSW□20-200 200 310 558 250
    Aby zainstalować wyłącznik magnetyczny dla cylindra C-CXSW□20-10, należy odciąć część gniazda wyłącznika magnetycznego, która służy do jego mocowania. (Wymiary oznaczone *)

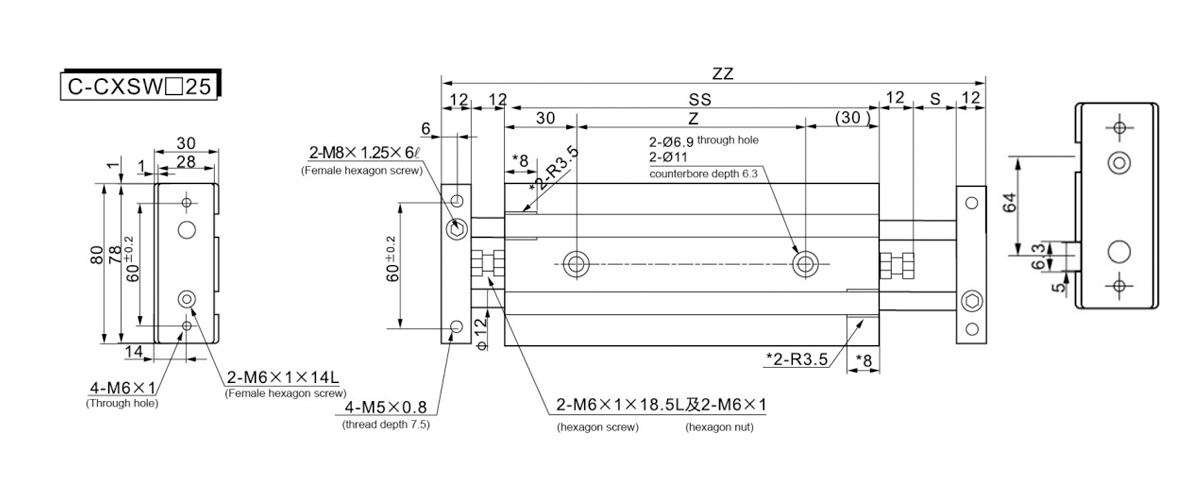

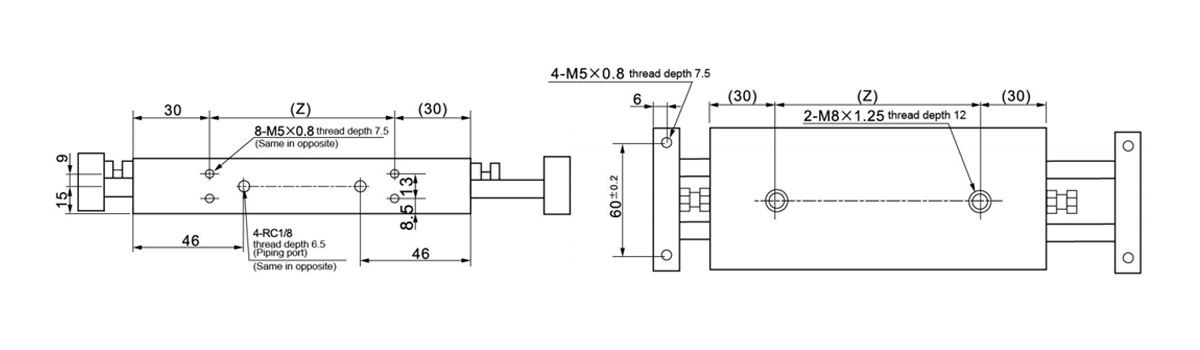

    Modelkakakakakaka S SS ZZ Z
    Standardoweoweoweoweowe
    Udar     		C-CXSW□25-10 10 122 180 62
    C-CXSW□25-20 20 132 200 72
    C-CXSW□25-30 30 142 220 82
    C-CXSW□25-40 40 152 240 92
    C-CXSW□25-50 50 162 260 102
    C-CXSW□25-75 75 187 310 127
    C-CXSW□25-100 100 212 360 152
    Długie
    Udar
    (-XB11)     		C-CXSW□25-125 125 237 410 177
    C-CXSW□25-150 150 262 460 202
    C-CXSW□25-175 175 287 510 227
    C-CXSW□25-200 200 321 560 252
    Aby zainstalować przełącznik magnetyczny dla cylindra C-CXSW□25-10, należy usunąć część służącą do mocowania gniazda przełącznika magnetycznego.
    (Wymiary oznaczone *)

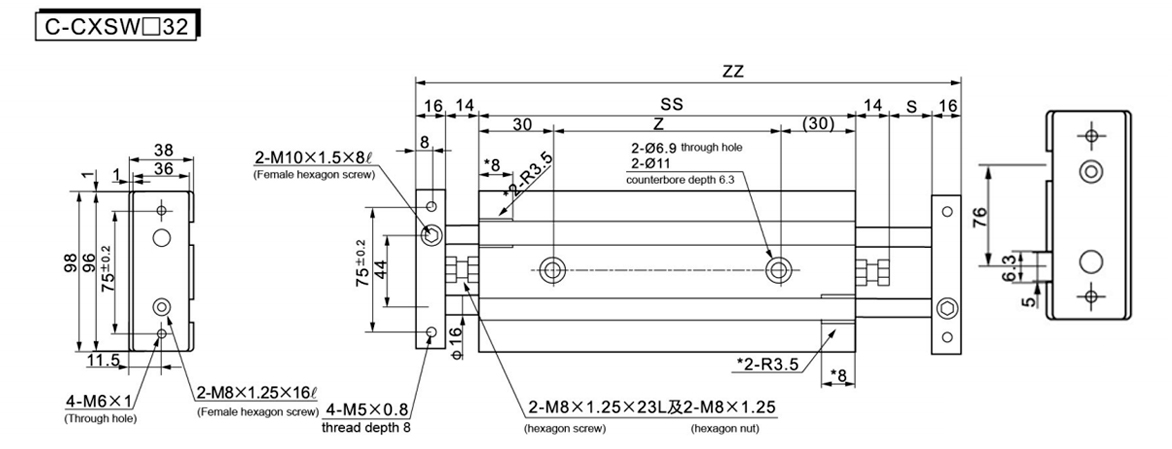

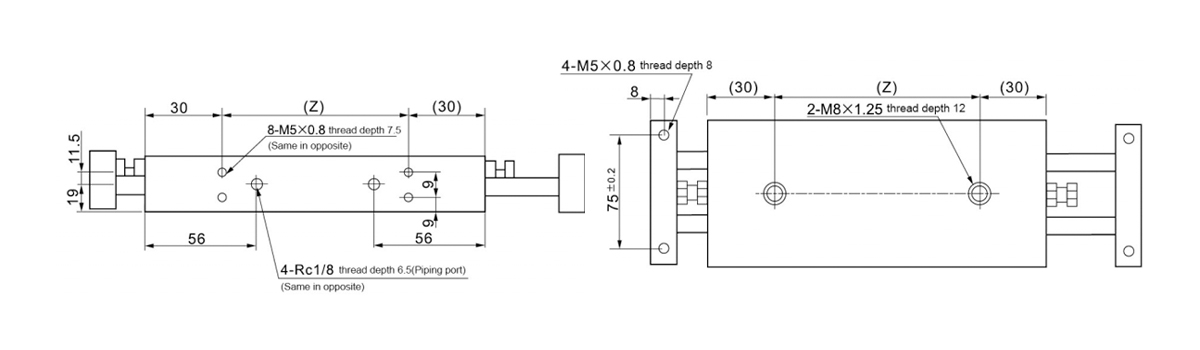

    Modelkakakakakaka S SS ZZ Z




    Standardoweoweoweoweowe
    Udar     		C-CXSW□32-10 10 143 213 83
    C-CXSW□32-20 20 153 233 93
    C-CXSW□32-30 30 163 253 103
    C-CXSW□32-40 40 173 273 113
    C-CXSW□32-50 50 183 293 123
    C-CXSW□32-75 75 208 343 148
    C-CXSW□32-100 100 233 393 173
    Długie
    Udar
    (-XB11)     		C-CXSW□32-125 125 258 443 198
    C-CXSW□32-150 150 283 493 223
    C-CXSW□32-175 175 308 543 248
    C-CXSW□32-200 200 333 593 273
    Aby zainstalować wyłącznik magnetyczny dla cylindra C-CXSW□32-10, należy usunąć część służącą do zabezpieczenia gniazda wyłącznika magnetycznego.(Wymiary oznaczone *)
