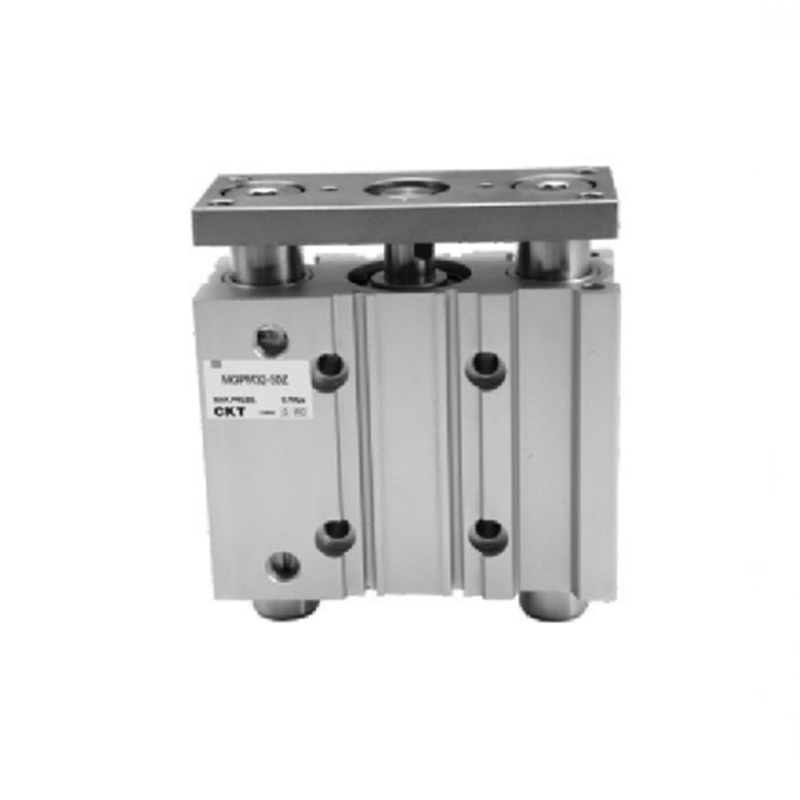

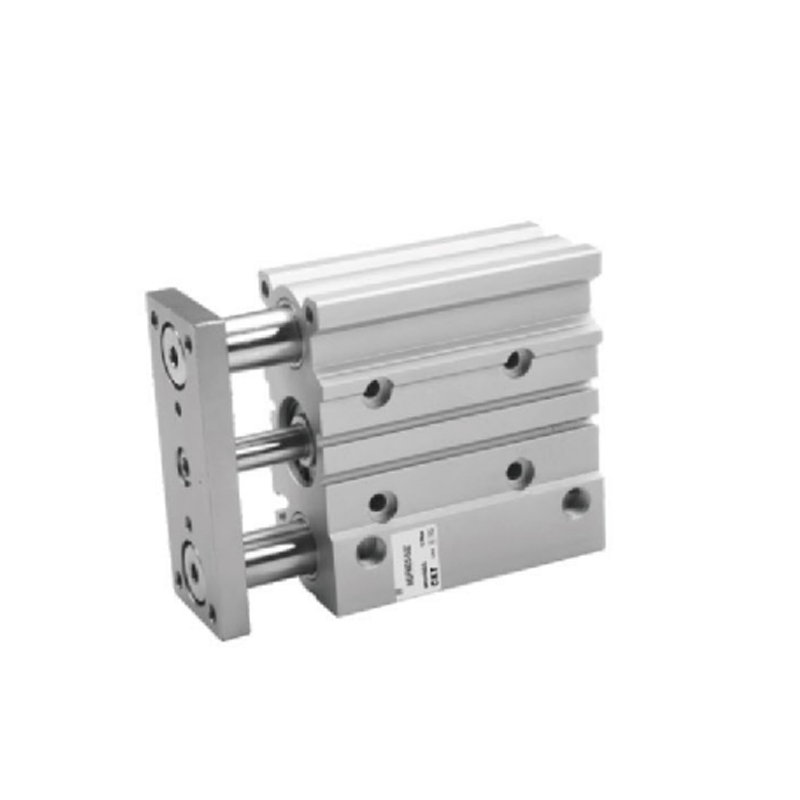

Cienki cylinder serii MGP z drążkiem prowadzącym

1. Mały rozmiar i niewielka waga
2. Silna odporność na obciążenie boczne
3. Silna odporność na moment obrotowy
4. Wysoka precyzja bez rotacji
5. Łożysko drążka prowadzącego może być łożyskiem ślizgowym lub łożyskiem kulkowym
6. Łatwy w instalacji
7. Można wybrać dwustronne położenie rury

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Cylinder miniaturowy serii MGJ z drążkiem prowadzącym
NASTĘPNY：Cylinder z podwójnym tłoczyskiem serii CXSW

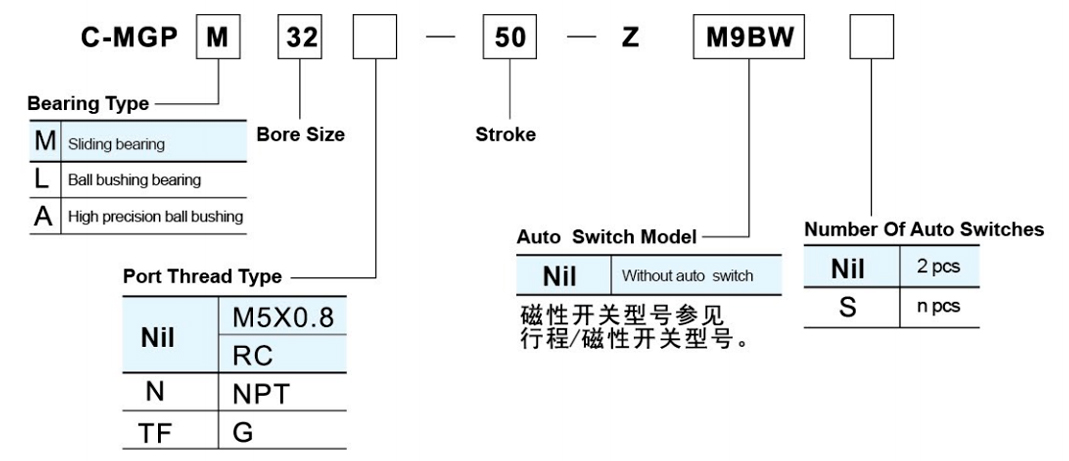

  • Standardowa specyfikacja
    Rozmiar otworu (mm) 12 16 20 25 32 40 50 63 80 100
    Płyn Powietrze
    Akcja Podwójne działanie
    Maksymalne ciśnienie robocze (MPa) 1.0
    Min. ciśnienie robocze (MPa) 0.12 0.1
    Temperatura otoczenia i płynu -10 ~ 60 ℃ (bez zamrażania)
    Prędkość tłoka 50 ~ 500 mm/s 50 ~ 400 mm
    Poduszka Gumowy zderzak na obu końcach
    Tolerancja długości skoku 1,5 mm
    *Smarowanie Nie jest wymagane
    Łożysko Łożysko ślizgowe / Tuleja kulkowa / Tuleja kulkowa o wysokiej precyzji
    Nieobrotowy
    Dokładność
    (Część zaciskowa)     		Łożysko ślizgowe ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Tuleja kulowa ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Wysoka precyzja
    Tuleja kulowa
    Port rurociągowy M5×0,8 1/8 1/4 3/8
    *Jeśli chcesz zastosować smarowanie, użyj ISOVG32.

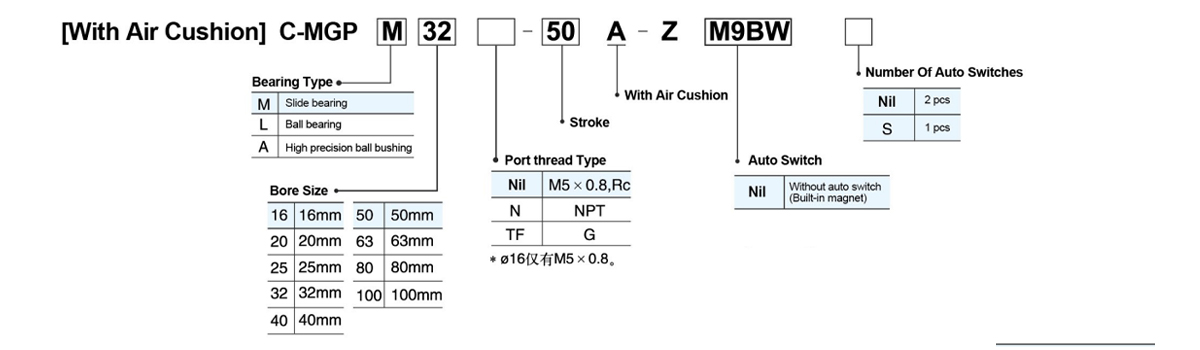

    Rozmiar otworu (mm) 16 20,25,32,40,50,63,80,100
    Maksymalne ciśnienie robocze (MPa) 1.0
    Min. ciśnienie robocze (MPa) 0.15 0.12
    Poduszka Powietrze cushion on both ends

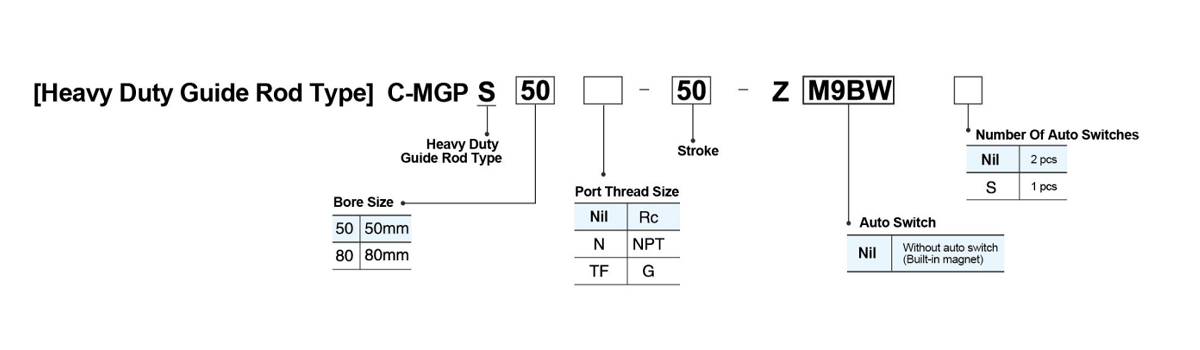

    Specyfikacja
    Rozmiar otworu (mm) 50 80
    Zakres ciśnienia roboczego (MPa) 0,1 ~ 1,0
    Robocza prędkość tłoka (mm/s) 50 ~ 400
    Poduszka Gumowy zderzak na obu końcach
    Skok standardowy 25,50,75,100,125,150,175,200
    Dokładność nieobrotowej płyty końcowej ±0,05° ±0,04°

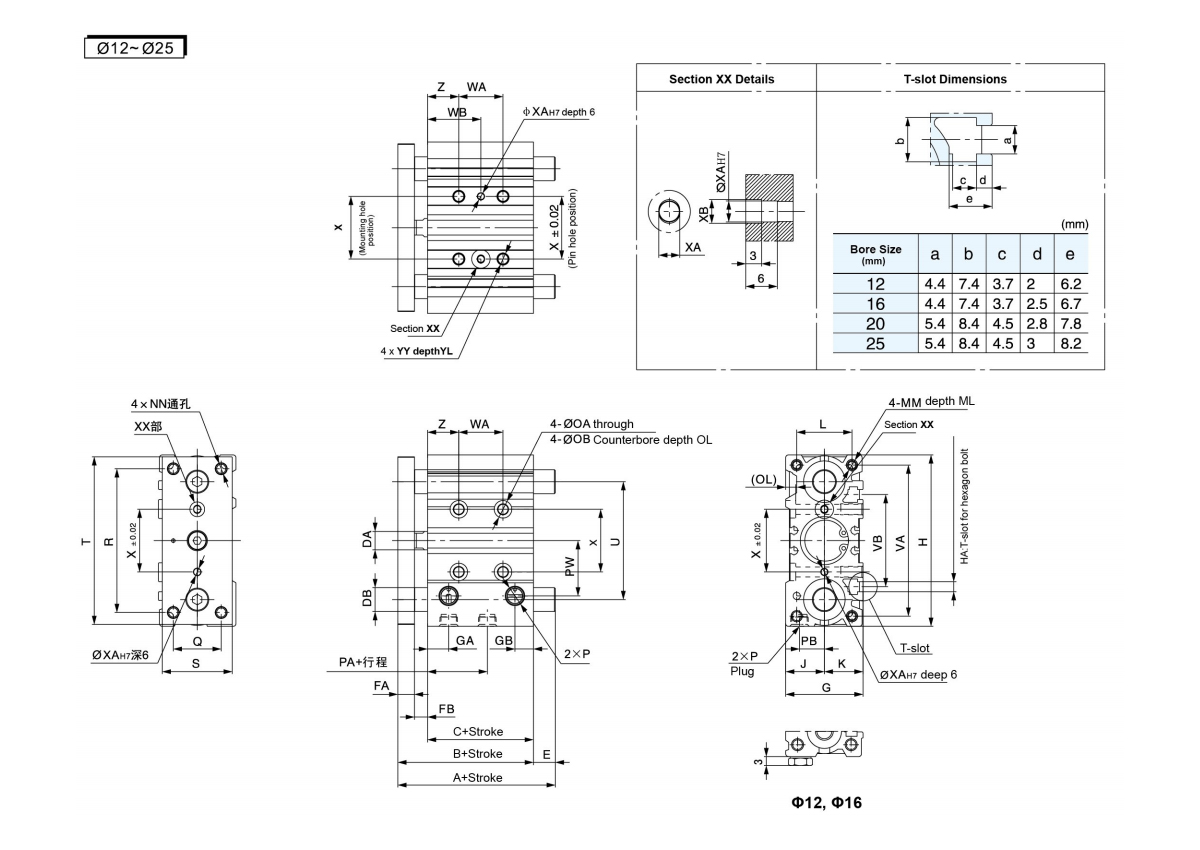

  • C-MGPM, C-MGPL, C-MGPA Wspólne Wymiary                                                                                                                                                           (mm)
    Nuda
    Rozmiar
    (mm)     		Skok (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Zero TN TF
    12 10,20,30,40,50,75,100,
    125 150 175 200 250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0,7 10 M4×0,7 4.3 8 4.5 M5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0,8 12 M5×0,8 4.3 8 4.5 M5×0,8 - -
    20 20,30,40,50,75,100 125 150,
    175 200 250 300 350 400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0,8 13 M5×0,8 5.4 9.5 5.5 Wc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1,0 15 M6×1,0 5.4 9.5 5.5 Wc1/8 NPT1/8 G1/8

    Nuda
    Rozmiar
    (mm)     		PA PB PW Q R S T U VA VB Waszyngton WB X XA XB YY YL Z
    30. lub
    Mniej     		9sr3oS
    Mniej     		Ponad 100 200 lub mniej Ponad 200-300st lub mniej Ponad 300 st 30. lub
    Mniej     		Ponad 30-100-ty lub mniej Ponad 100 200 lub mniej Ponad 200 300 lub mniej Ponad 300 st
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1,0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1,0 12 17

    Łożysko ślizgowe C-MGPM IA,DB,E Wymiary                                      (mm)
    Nuda
    Rozmiar
    (mm)     		A DB E
    50. lub mniej Ponad 50. 100. lub mniej Ponad 100 200 lub mniej Ponad 200st 50. lub mniej Ponad 50. 100. lub mniej Ponad 100 200 lub mniej Ponad 200st
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (tuleja kulkowa)
    C-MGPA (precyzyjna tuleja kulkowa Hlgh)/A, DB, E Wymiary   (mm)
    NudaSize(mm) A DB E
    30. lub mniej Ponad 30-100-ty lub mniej Ponad 100 200 lub mniej Ponad 200st 30. lub mniej Ponad 30-100-ty lub mniej Ponad 100 200 lub mniej Ponad 200st
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

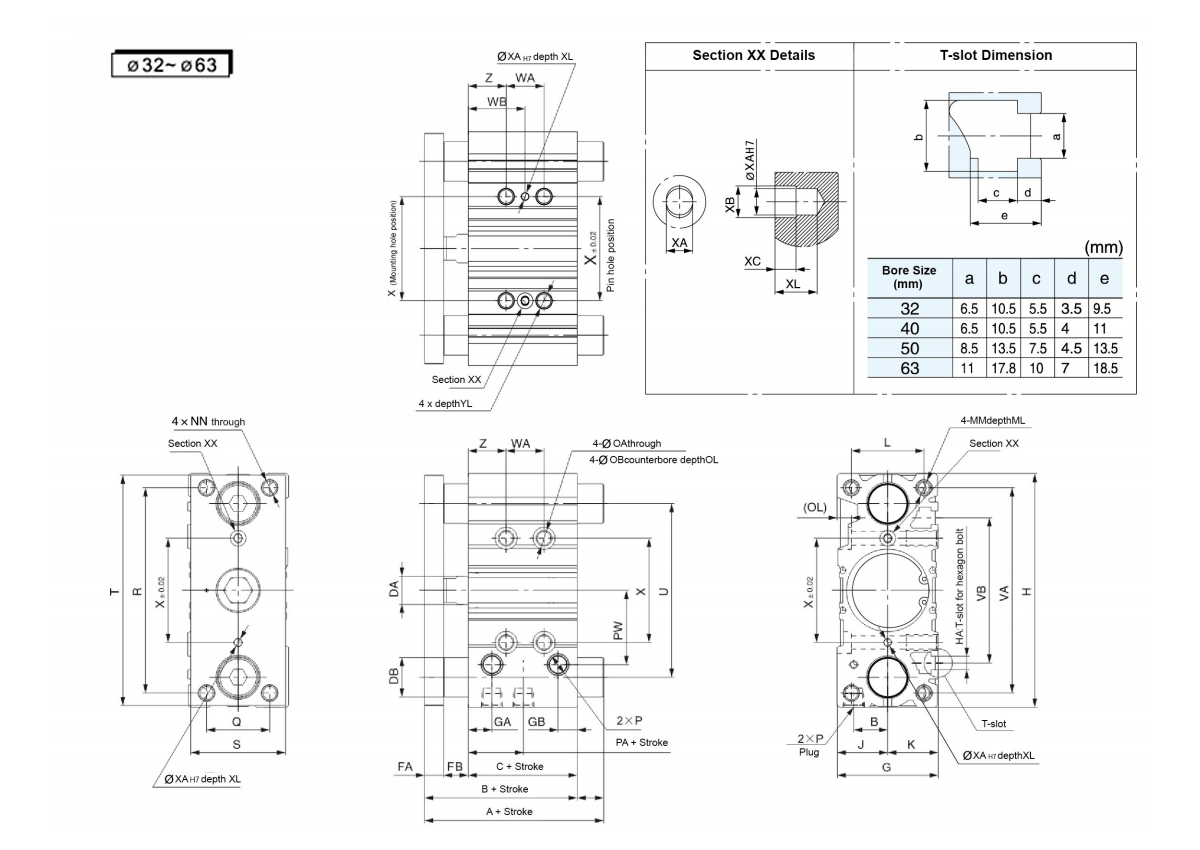

    C-MGPM, C-MGPL, C-MGPA Wspólne Wymiary                                                                                                                                                           (mm)
    Nuda
    Rozmiar
    (mm)     		Skok (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Zero TN TF
    32 25,50,75,
    100,125,150,
    175 200 250,
    300 350 400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1,25 20 M8×1,25 6.7 11 7.5 Wc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1,25 20 M8×1,25 6.7 11 7.5 Wc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 Wc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 Wc1/4 NPT1/4 G1/4

    Nuda
    Rozmiar
    (mm)     		PA PB PW Q R S T U VA VB Waszyngton WB X XA XB XC XL YY YL Z
    25. lub mniej Ponad 25. 100. lub mniej Ponad 100 200 lub mniej Ponad 200-300st lub mniej Ponad 300 st 25. lub mniej Ponad 25. 100. lub mniej Ponad 100 200 lub mniej Ponad 200-300st lub mniej Ponad 300 st
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    Łożysko ślizgowe C-MGPM IA,DB,E Wymiary                                       (mm)
    Nuda
    Rozmiar
    (mm)     		A DB E
    50. lub mniej Ponad 50. 200. lub mniej Ponad 200st 50. lub mniej Ponad 50. 200. lub mniej Ponad 200st
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (tuleja kulkowa)
    C-MGPA (precyzyjna tuleja kulkowa Hlgh)/A, DB, E Wymiary (mm)
    Nuda
    Rozmiar
    (mm)     		A DB E
    50. lub mniej Ponad 50. 100. lub mniej Ponad 100 200 lub mniej Ponad 200st 50. lub mniej Ponad 50. 100. lub mniej Ponad 100 200 lub mniej Ponad 200st
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

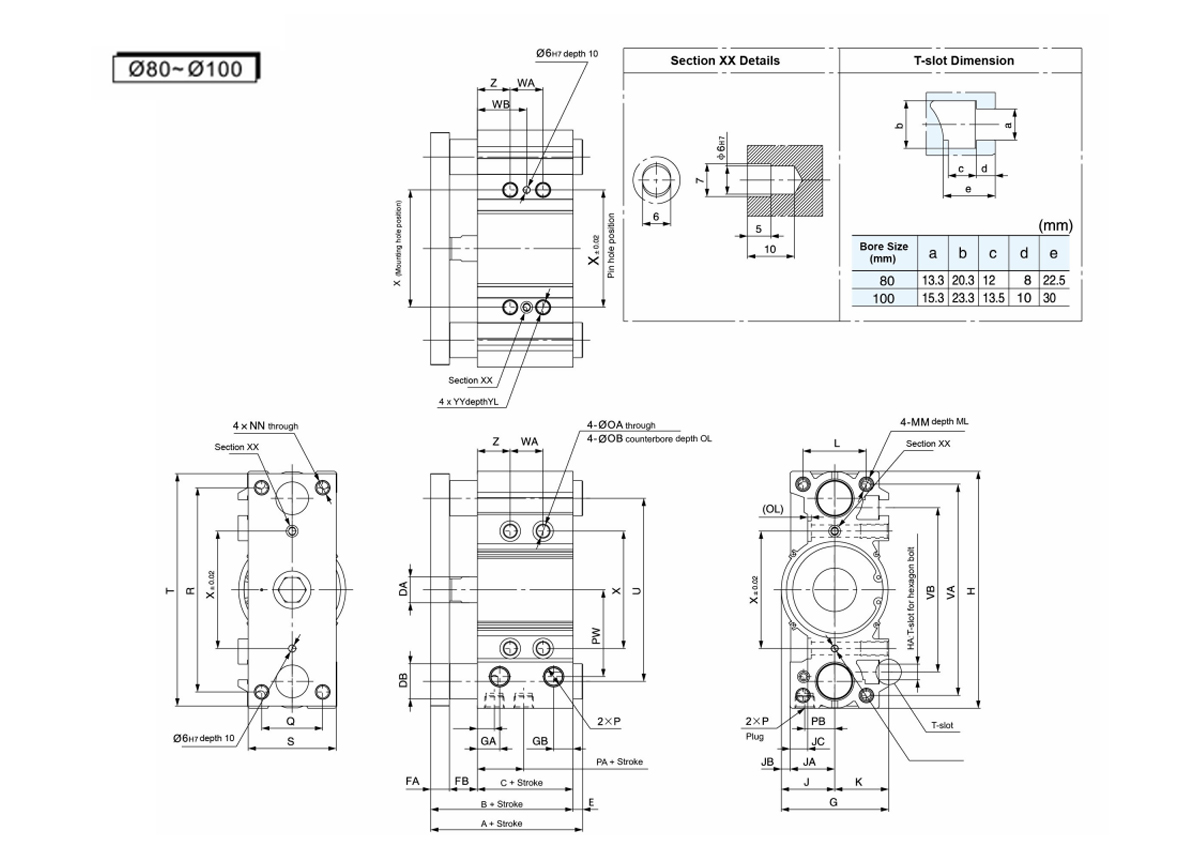

    C-MGPM,C-MGPL,C-MGPA Wspólne wymiary                                                                                                          (mm)
    Nuda
    Rozmiar
    (mm)
    Udar
    (mm)     		B C DA FA FB G GA GB GC H HA J JA JB JC K L MM ML NN OA OB OL P
    Zero TN TF
    80 25,50,75,100,
    125 150 175 200,
    250 300 350 400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1,75 25 M12×1,75 10.6 17.5 3 Wc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2,0 31 M14x2,0 12.5 20 8 Wc3/8 NPT3/8 G3/8

    Nuda
    Rozmiar
    (mm)     		PA PB PW Q R S T U VA VB Waszyngton WB X YY YL Z
    25. lub mniej Ponad 25-100-ty lub mniej Ponad 100 200 lub mniej Ponad 200-300st lub mniej Ponad 300 st 25. lub mniej Ponad 25-100-ty lub mniej Ponad 100 200 lub mniej Ponad 200st
    300st lub mniej     		Ponad 300 st
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2,0 28 11

    Łożysko ślizgowe C-MGPM Wymiary IA, DB, E
    (mm)
    Nuda
    Rozmiar
    (mm)     		A DB E
    50. lub mniej Ponad 50
    200st lub mniej     		Ponad 200st 50. lub mniej Ponad 50
    200st lub mniej     		Ponad 200st
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (Tuleja kulowa)
    C-MGPA (tuleja kulkowa o wysokiej precyzji) / wymiar A, DB, E
    (mm)
    Nuda
    Rozmiar
    (mm)     		A DB E
    25. lub mniej Ponad 25. 50. lub mniej Ponad 50. 200. lub mniej Ponad 200st 25. lub mniej Ponad 25. 50. lub mniej Ponad 50. 200. lub mniej Ponad 200st
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
