Mały cylinder przesuwny serii MXH (prowadnica liniowa) (Ř6 ~ Ř20) Dostawcy

Dom / Produkty / Cylinder pneumatyczny / Cylinder przesuwny / Mały cylinder przesuwny serii MXH (prowadnica liniowa) (Ř6 ~ Ř20)

Mały cylinder przesuwny serii MXH (prowadnica liniowa) (Ř6 ~ Ř20) Mały cylinder przesuwny serii MXH (prowadnica liniowa) (Ř6 ~ Ř20) Mały cylinder przesuwny serii MXH (prowadnica liniowa) (Ř6 ~ Ř20)
  • Mały cylinder przesuwny serii MXH (prowadnica liniowa) (Ř6 ~ Ř20)
  • Mały cylinder przesuwny serii MXH (prowadnica liniowa) (Ř6 ~ Ř20)
  • Mały cylinder przesuwny serii MXH (prowadnica liniowa) (Ř6 ~ Ř20)
Cylinder przesuwny

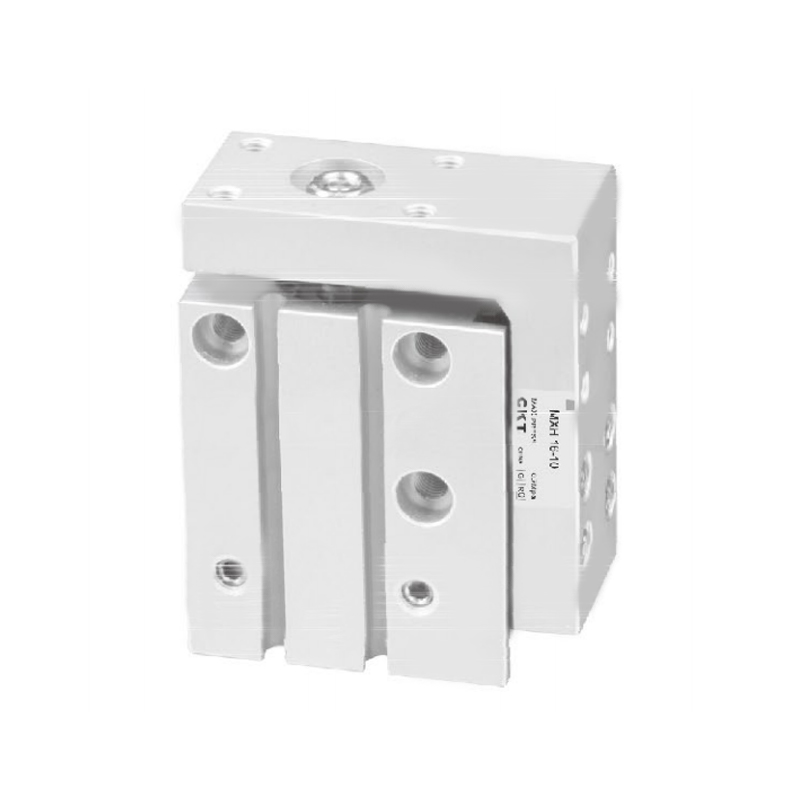

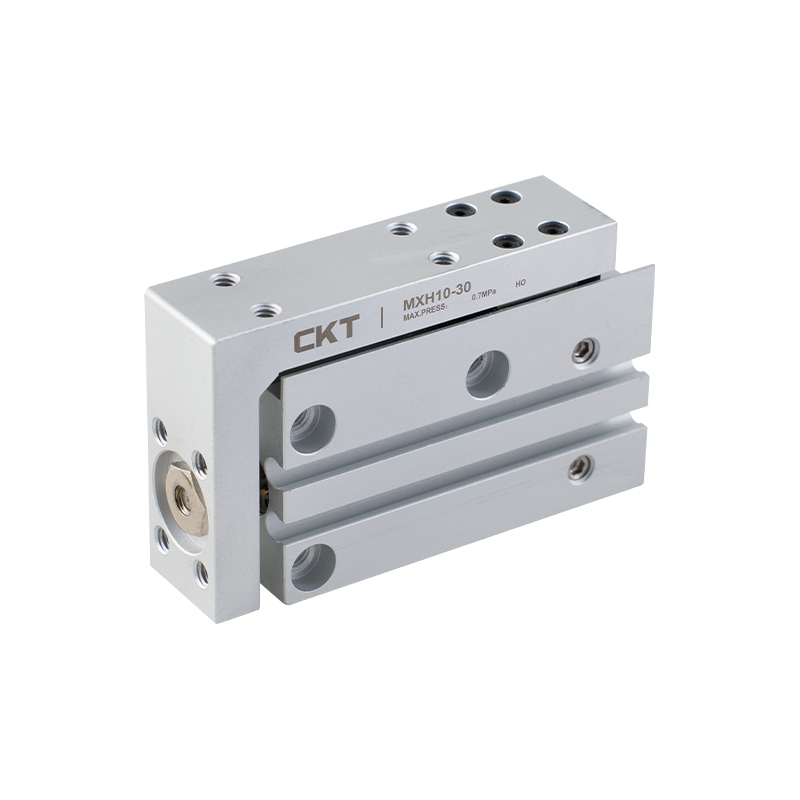

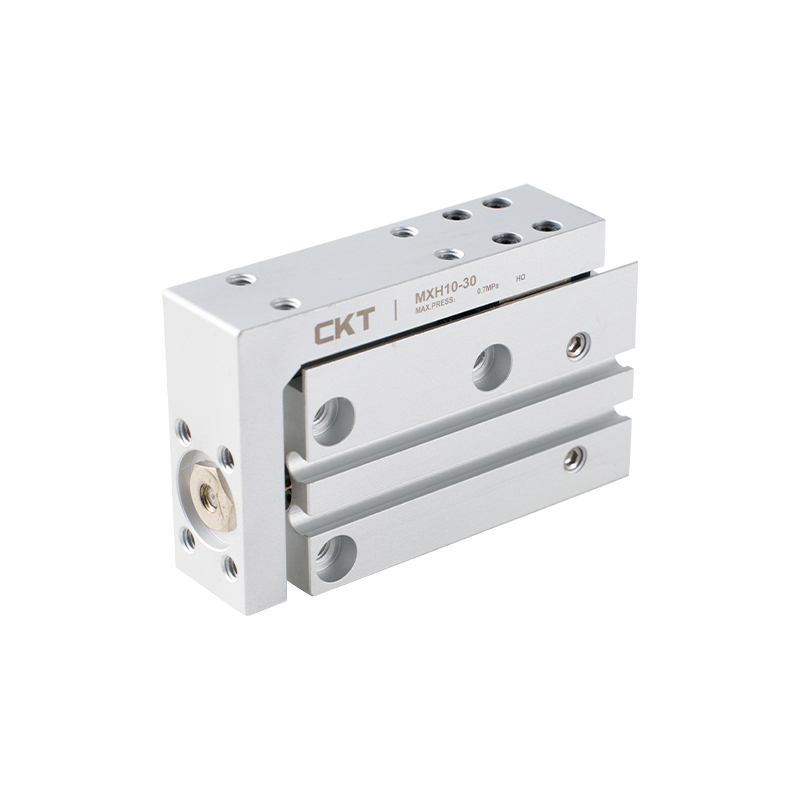

Mały cylinder przesuwny serii MXH (prowadnica liniowa) (Ř6 ~ Ř20)

1. Zamontuj łożyska prowadzące liniowe, aby poprawić dokładność braku obrotu tłoczyska;
2. Standardowo wbudowany pierścień magnetyczny, można zainstalować z przełącznikiem magnetycznym wykrywającym ruch;

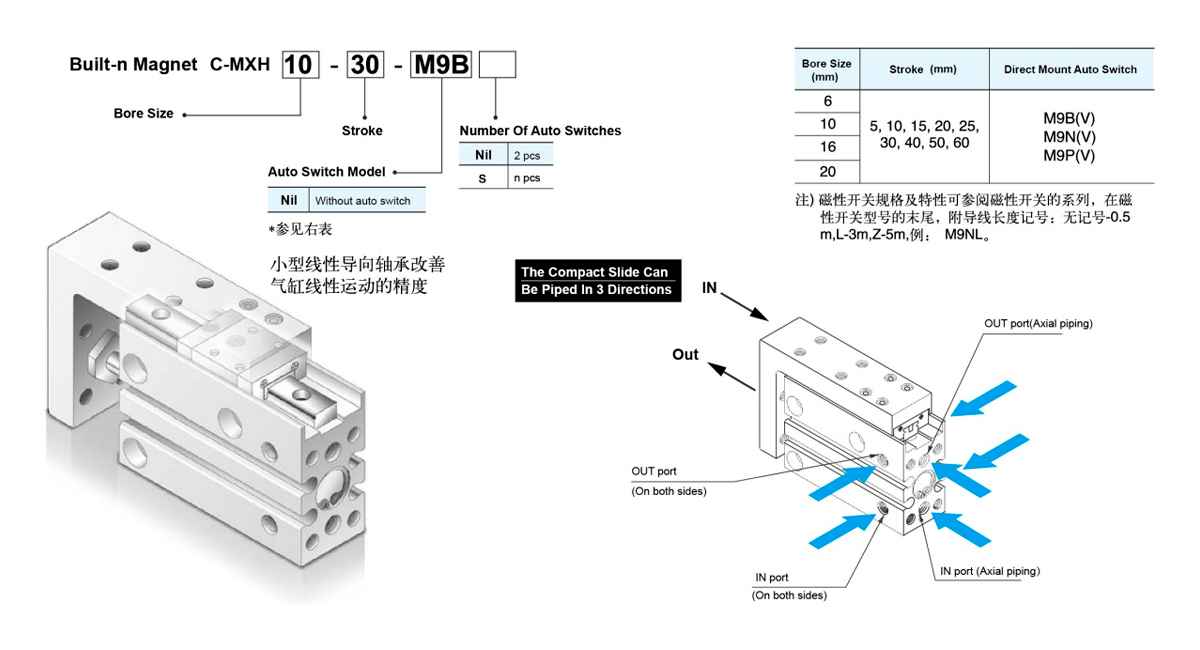

3. Można podłączyć do źródła powietrza z trzech stron;
4. Można zainstalować przełączniki magnetyczne po obu stronach;
5. Standardowe zderzaki gumowe na obu końcach;
6. Dopuszczalny moment obrotowy jest sześciokrotnie większy niż w przypadku serii MXU.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Cylinder przesuwny serii STM (Ř10~Ř25)
NASTĘPNY：Cylinder przesuwny serii MXQ (prowadnica liniowa z cyrkulacją) Typ podwójnego cylindra (Ř6 ~ Ř25)
  • Standardowa specyfikacja
    Rozmiar otworu (mm) 6 10 16 20
    Szerokość łożyska prowadzącego 5 7 9 12
    Płyn Powietrze
    Akcja Podwójne działanie
    Minimalne ciśnienie robocze 0,15 MPa 0,06 MPa 0,05 MPa
    Maksymalne ciśnienie robocze 0,7   MPa
    Temperatura otoczenia i płynu Bez automatycznego przełącznika: -10 ~ 70 ℃
    Z automatycznym przełącznikiem: -10 ~ 60 ℃     		(Bez zamrażania)
    Prędkość tłoka 50 ~ 500     mm/s
    Dopuszczalna energia kinetyczna J 0.0125 0.025 0.05 0.1
    *Smarowanie Nie jest wymagane
    Poduszka Gumowy zderzak na obu końcach
    Tolerancja długości skoku (mm) 1.00
    Automatyczne przełączanie (opcja) Automatyczny przełącznik kontaktronowy: D-A9□,
    Półprzewodnikowy przełącznik automatyczny: D-M9□
    Rozmiar przyłącza rurociągu M5×0,8
    *Jeśli chcesz zastosować smarowanie, użyj ISOVG32.

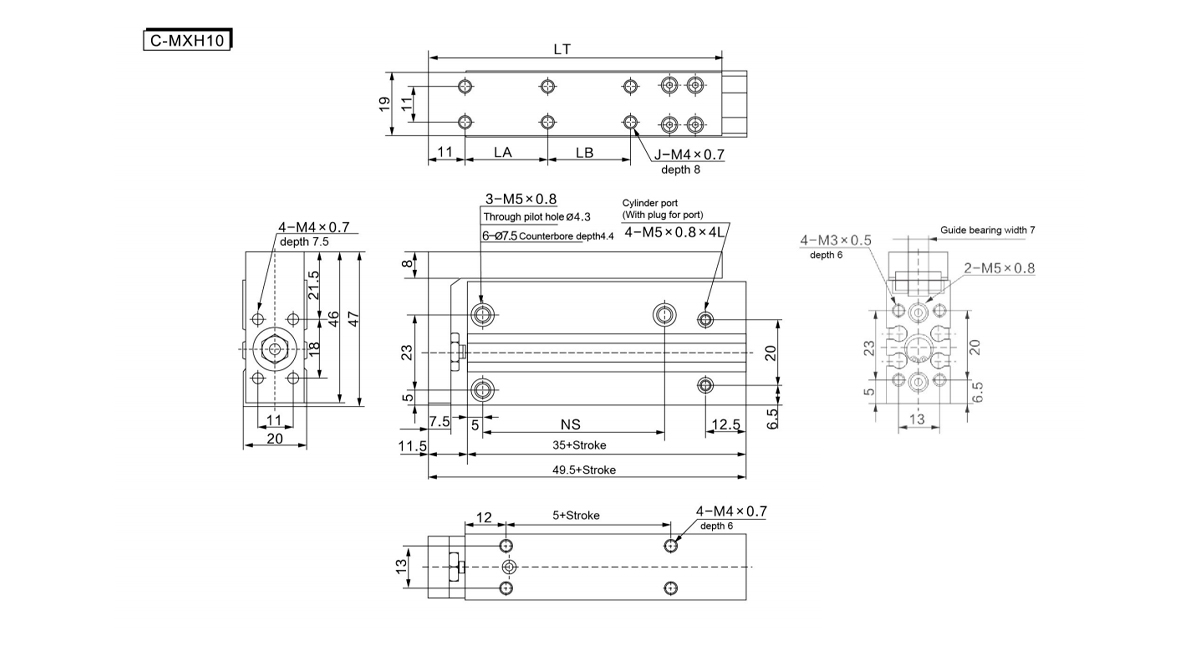

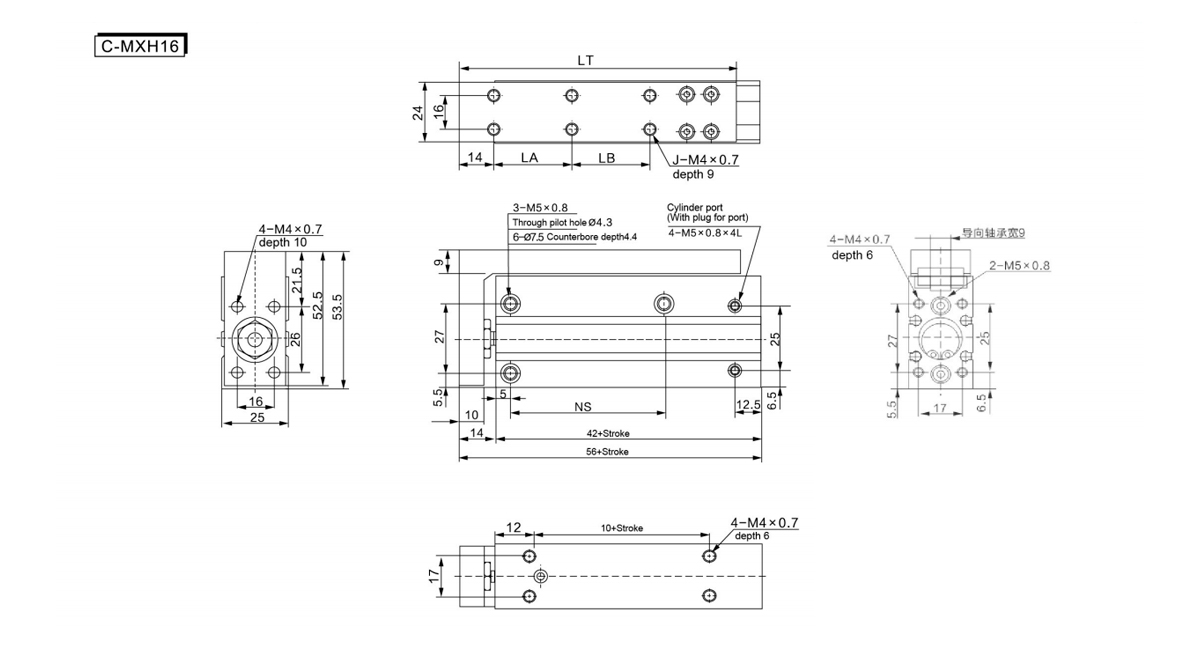

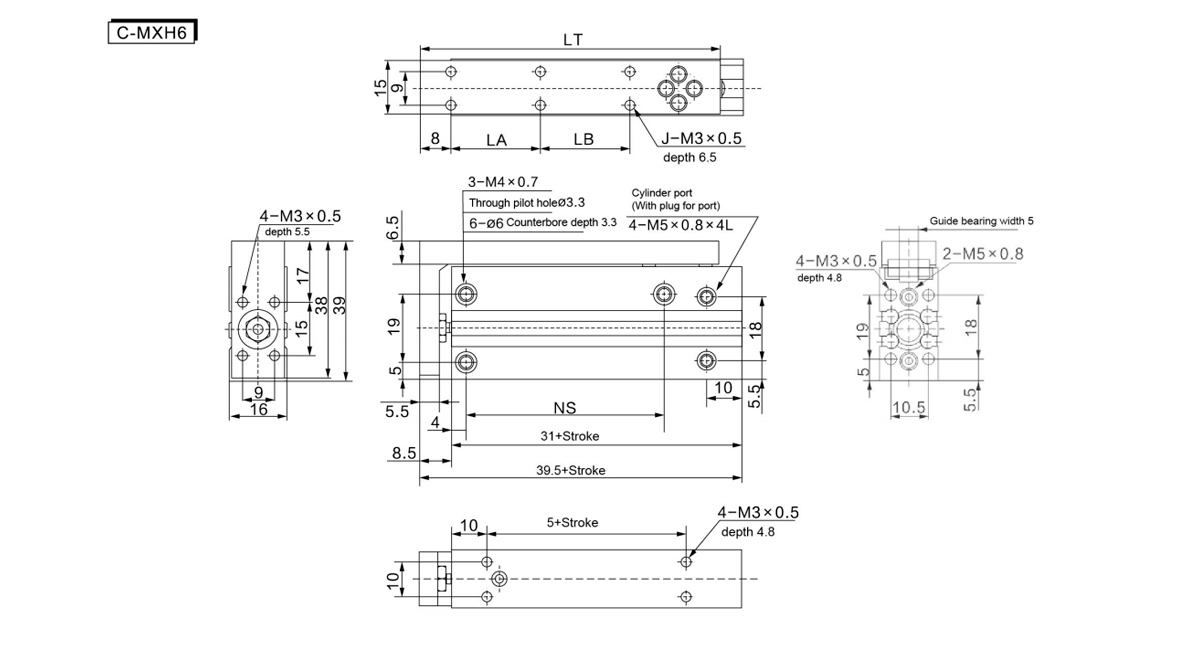

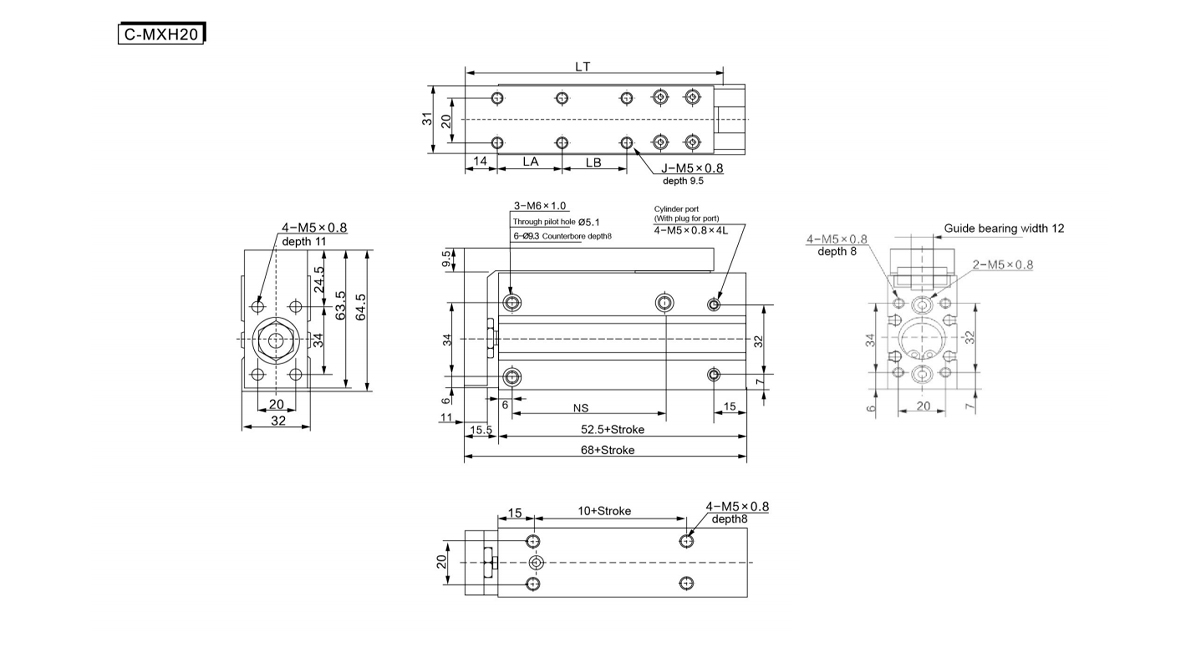

  • Modelu (mm) J Los Angeles LB LT NS
    5 4 10 - 42 14
    10 4 10 - 42 14
    15 4 20 - 52 24
    20 4 20 - 52 24
    25 4 30 - 62 30
    30 4 30 - 62 30
    40 6 20 20 72 45
    50 6 25 25 82 55
    60 6 30 30 92 60

    Modelu (mm) J Los Angeles LB LT NS
    5 4 10 - 49 14
    10 4 10 - 49 14
    15 4 20 - 59 24
    20 4 20 - 59 24
    25 4 30 - 69 30
    30 4 30 - 69 30
    40 6 20 20 79 45
    50 6 25 25 89 55
    60 6 30 30 99 60

    Skok (mm) J Los Angeles LB LT NS
    5 4 10 - 58 20
    10 4 10 - 58 20
    15 4 20 - 68 30
    20 4 20 - 68 30
    25 4 30 - 78 40
    30 4 30 - 78 40
    40 6 20 20 88 50
    50 6 25 25 98 60
    60 6 30 30 108 60

    Skok (mm) J Los Angeles LB LT NS
    5 4 10 - 64 20
    10 4 10 - 64 20
    15 4 20 - 74 30
    20 4 20 - 74 30
    25 4 30 - 84 40
    30 4 30 - 84 40
    40 6 20 20 94 50
    50 6 25 25 104 70
    60 6 30 30 114 70
