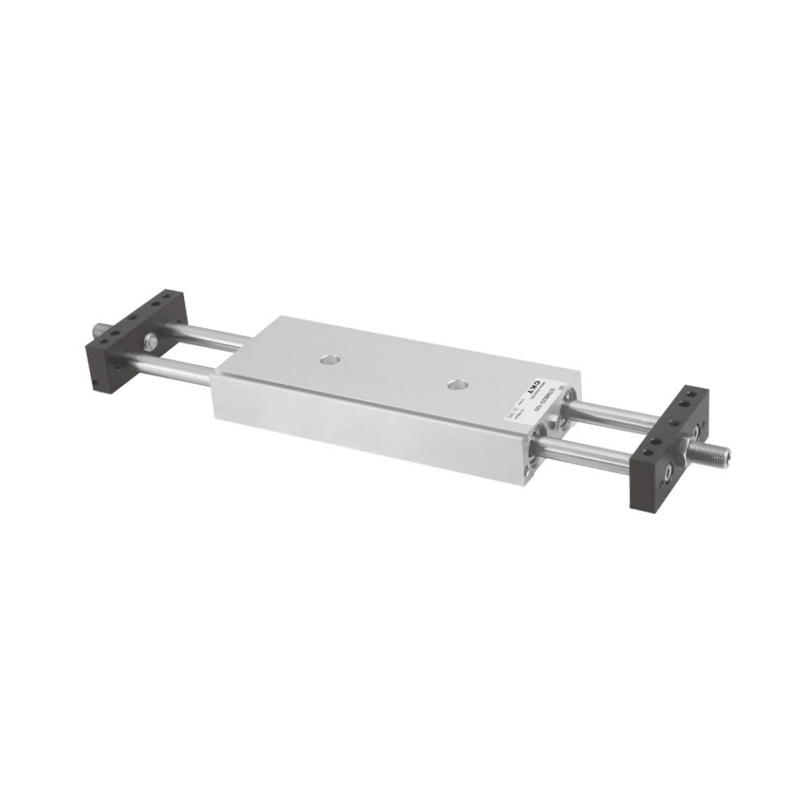

Cylinder przesuwny serii STM (Ř10~Ř25)
  • Cylinder przesuwny serii STM (Ř10~Ř25)
Cylinder przesuwny

Cylinder przesuwny serii STM (Ř10~Ř25)

1. Dwie formy instalacji i mocowania: instalacja korpusu lub instalacja suwaka;
2. Podwójna konstrukcja tłoczyska sprawia, że ​​cylinder ma lepszą odporność na zginanie i skręcanie oraz może wytrzymać duże obciążenia ruchowe lub obciążenia boczne;
3. Urządzenia buforujące, takie jak podkładki antykolizyjne lub bufory ciśnienia oleju na obu końcach, mogą skutecznie spowolnić prędkość uderzenia i wydłużyć żywotność cylindra;
4. Wybierz materiały uszczelniające odporne na wysokie temperatury, aby zapewnić normalne działanie cylindra w temperaturze 150 ℃.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Brak poprzedniego artykułu
NASTĘPNY：Mały cylinder przesuwny serii MXH (prowadnica liniowa) (Ř6 ~ Ř20)
  • Standardowa        Specyfikacja
    Rozmiar otworu (mm) 10 16 20 25
    Akcja Podwójne działanie
    Płyn Powietrze
    Zakres ciśnienia roboczego 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Dowód ciśnienia 1,5 MPa (215 ps)
    Temperatura robocza (℃) -20 ~ 70
    Zakres prędkości roboczej (mm/s) 30 ~ 500
    Tolerancja długości skoku 1.00
    Poduszka Zero Podkładka zderzaka lub bufor olejowy (opcja)
    * Dokładność nieobrotowa ±0,1° ±0,05°
    *Przyłącze rurociągów M5×0,8 PT1/8
    *Dokładność bez obrotu odnosi się do kąta, pod jakim płyta mocująca siłownika może się obracać, gdy cylinder jest całkowicie wsunięty.
    **Dla połączeń rurowych dostępne są gwinty NPT i G.

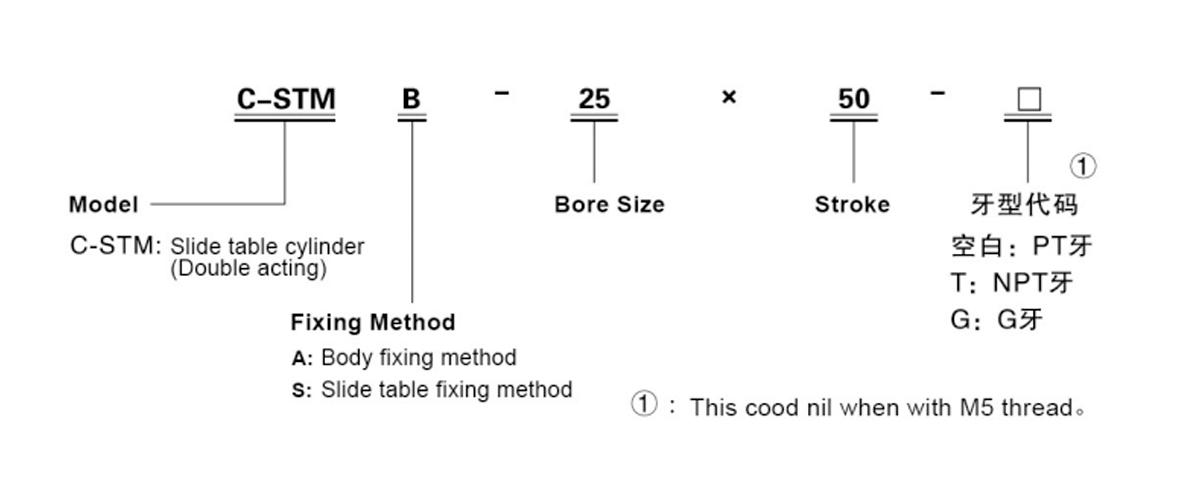

    Uwaga: seria C-STM jest w pełni magnetyczna.

  • Standardowa specyfikacja
    Rozmiar otworu (mm) Skok standardowy (mm) Maks. skok Dopuszczalny udar
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2025 25 50 75 100 125 175 200 250 250 300
    Uwaga: 1. W dopuszczalnym zakresie skoku, gdy skok jest większy od skoku maksymalnego, zostanie wykonana obróbka niestandardowa. W przypadku innych specjalnych uderzeń prosimy o kontakt z naszą firmą.

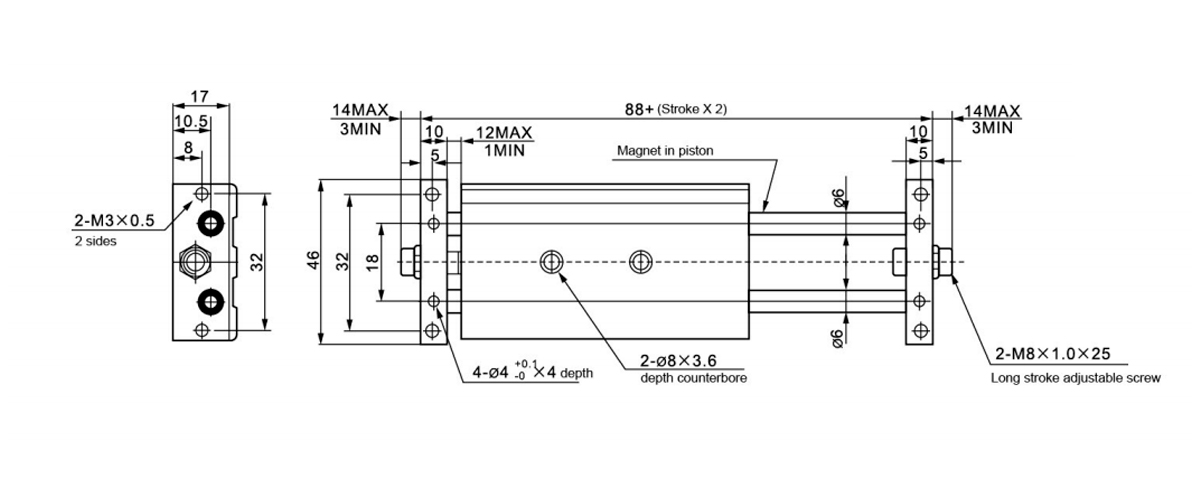

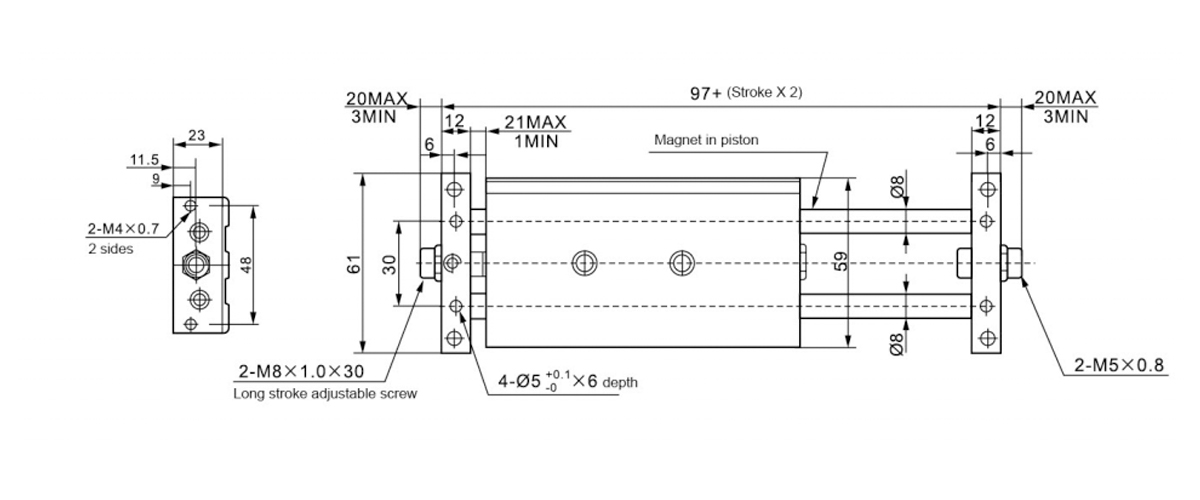

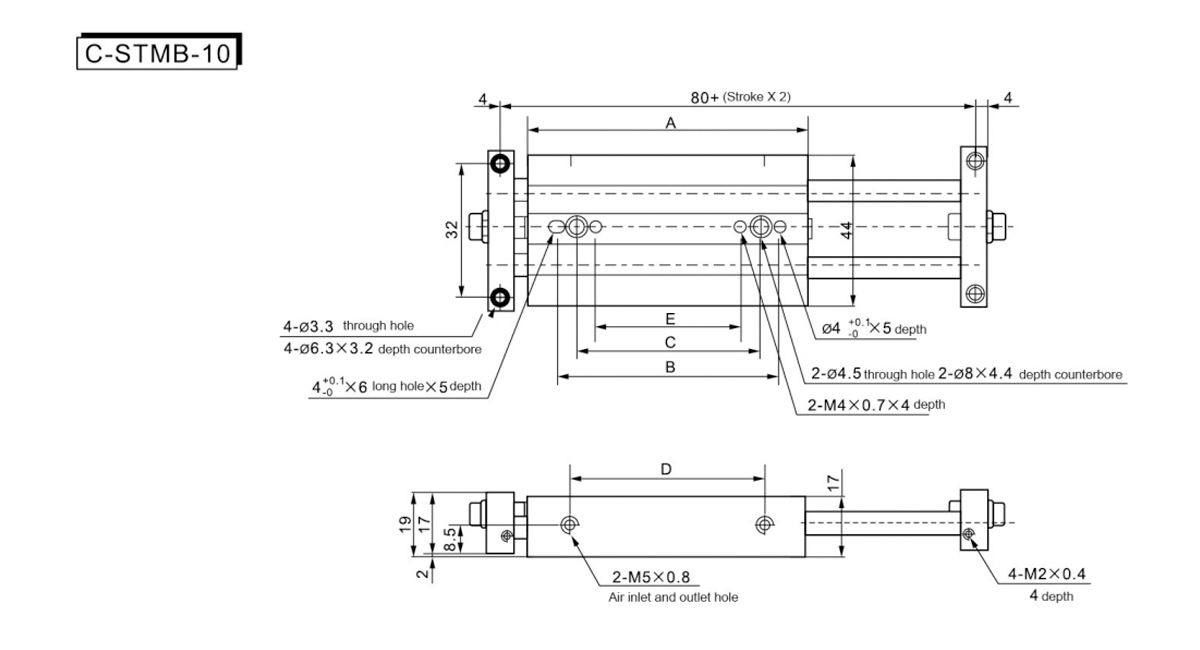

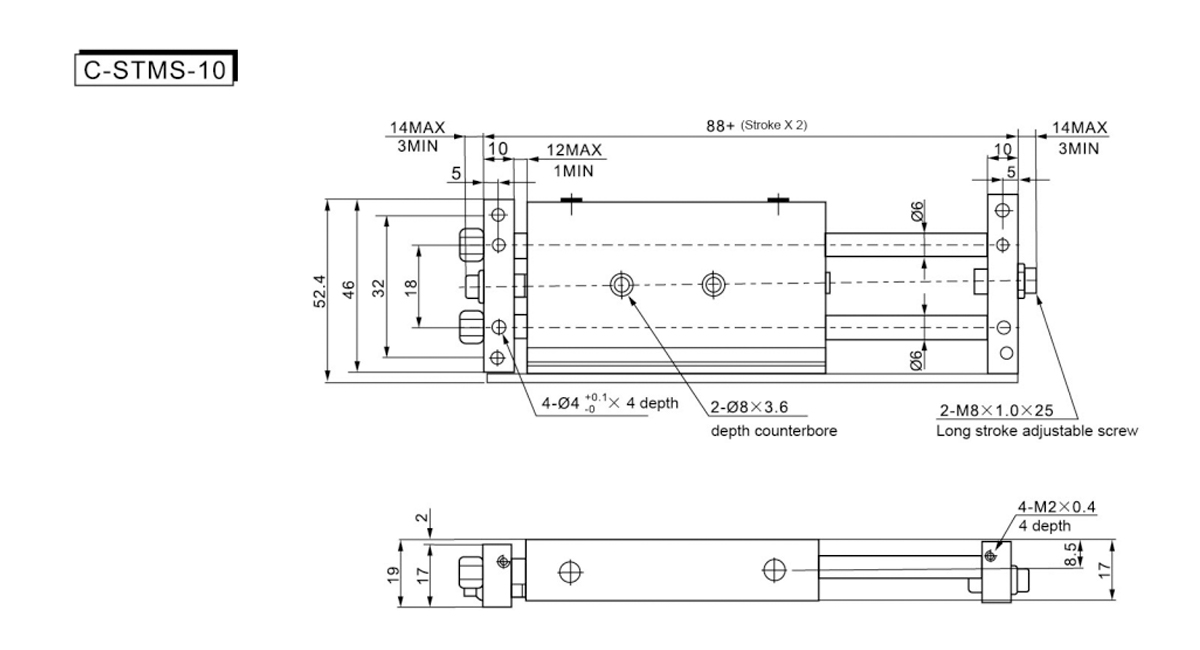

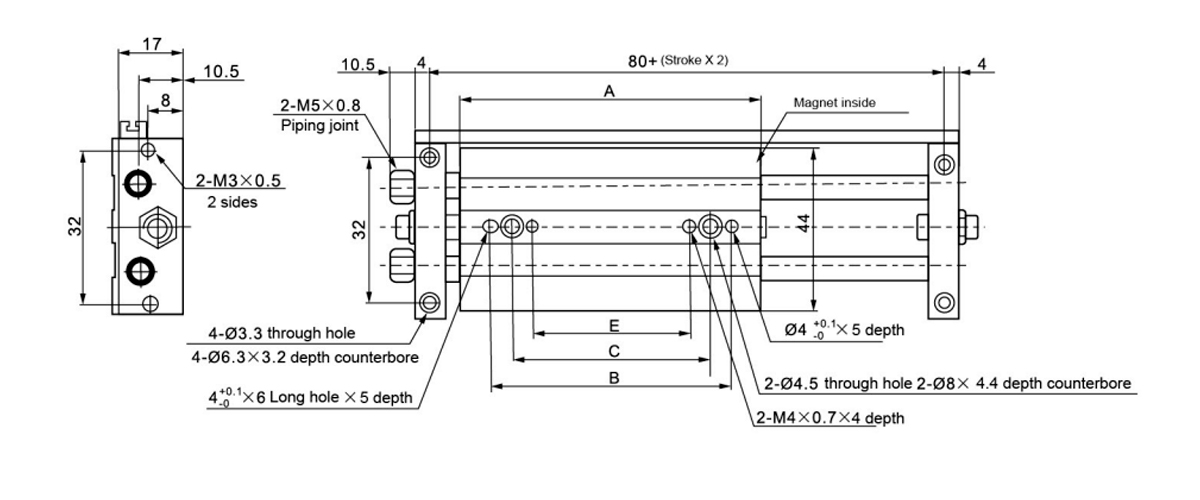

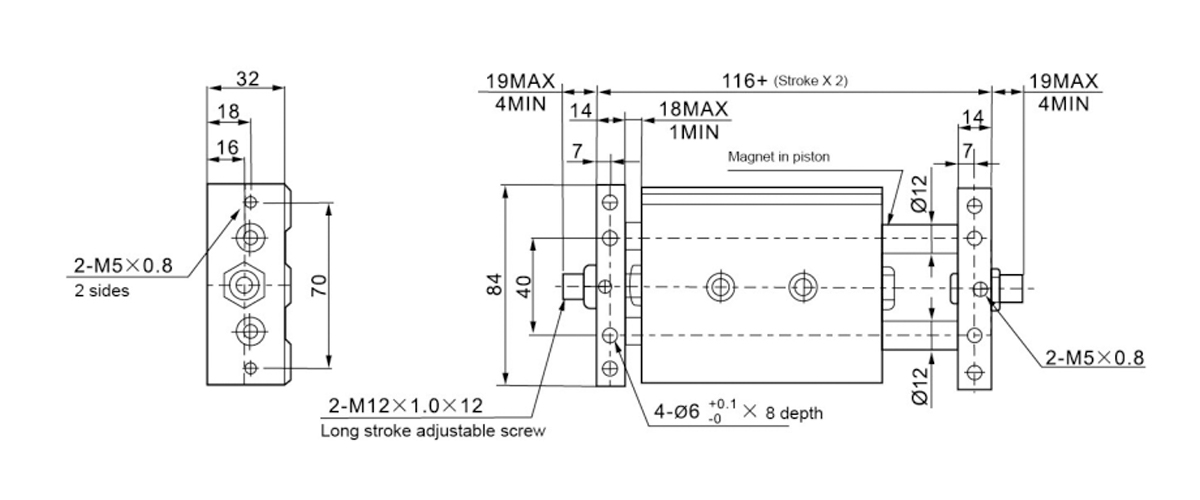

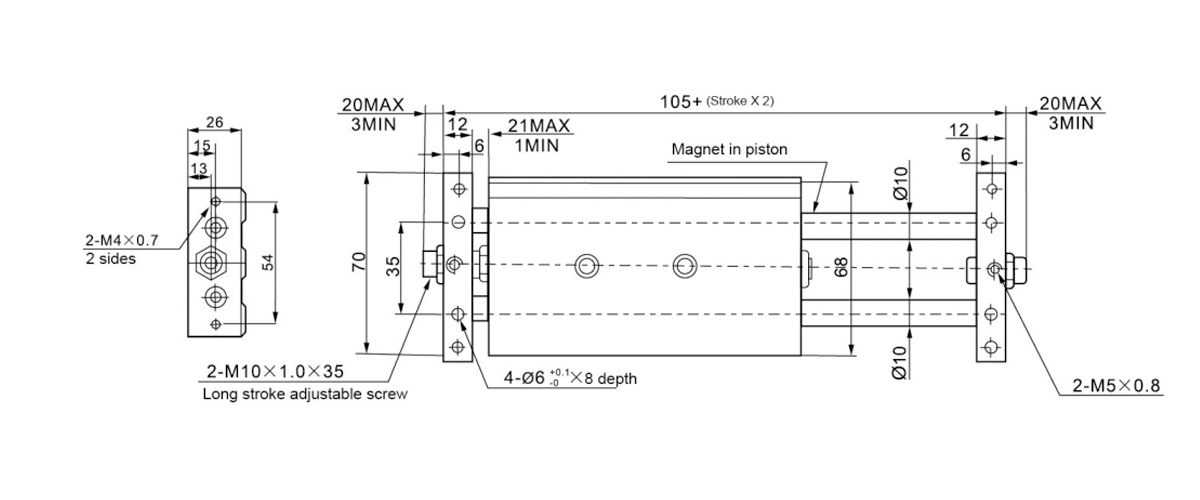

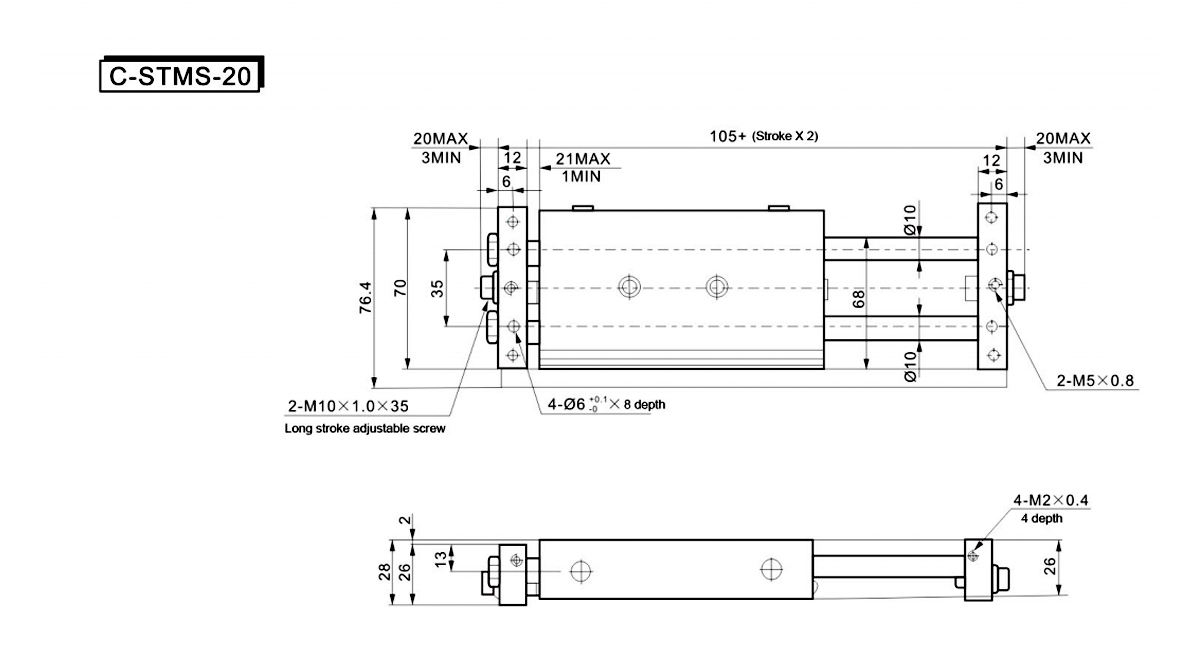

    Obrys/symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

    Obrys/symbol A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

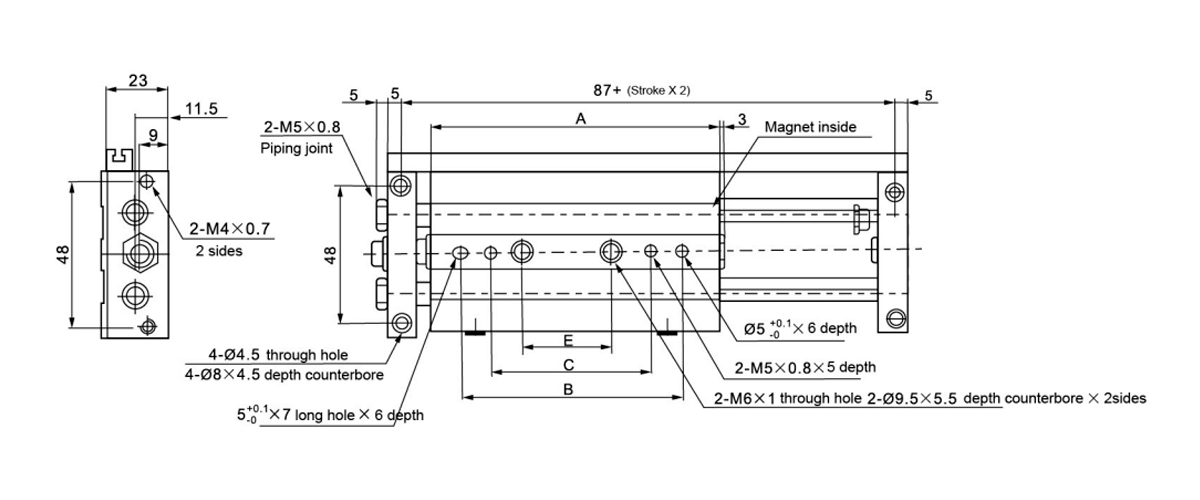

    Obrys/symbol A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

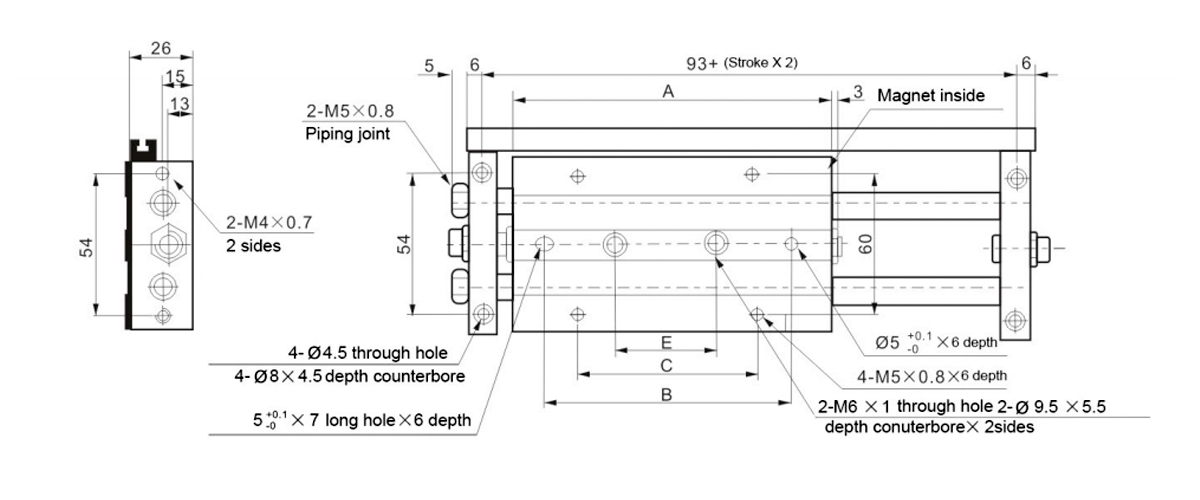

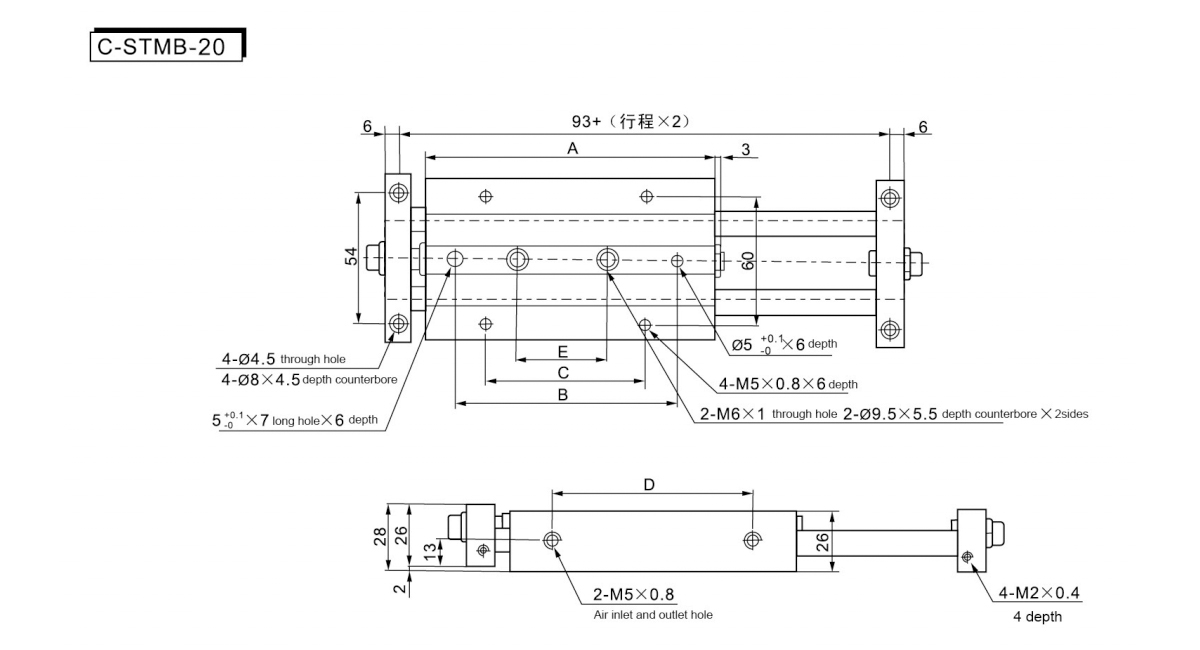

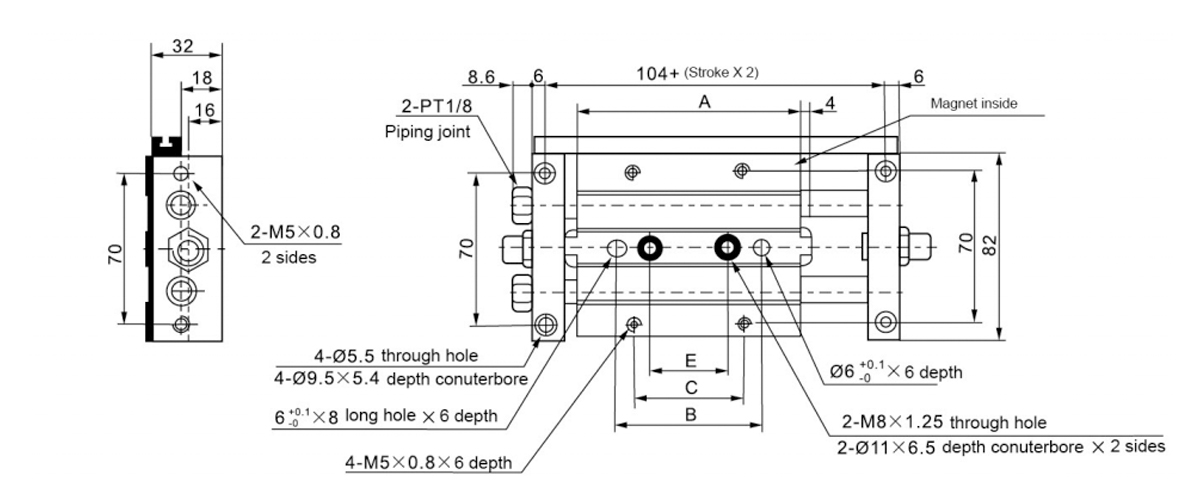

    Obrys/symbol A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

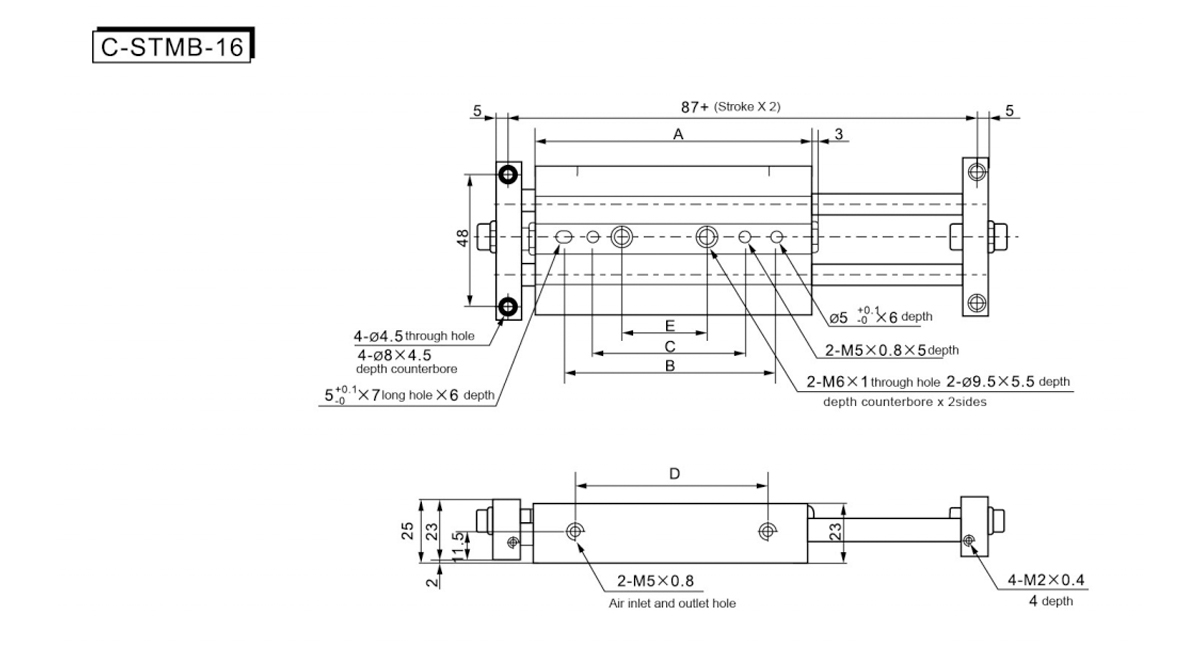

    Obrys/symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Obrys/symbol A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

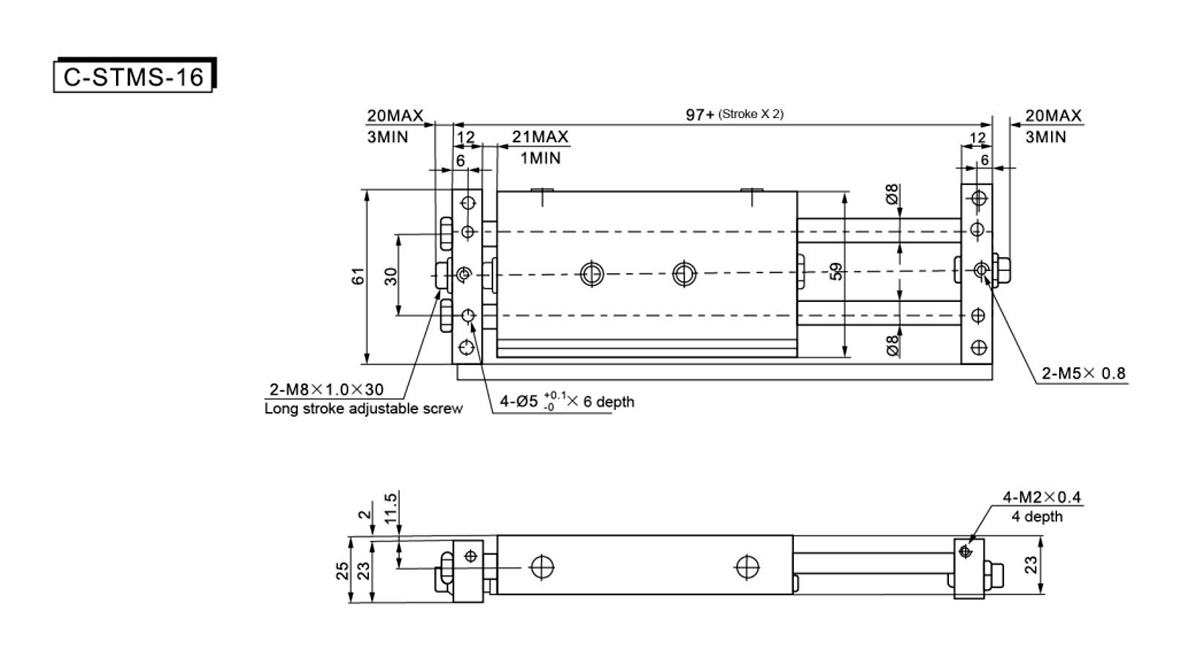

    Obrys/symbol A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

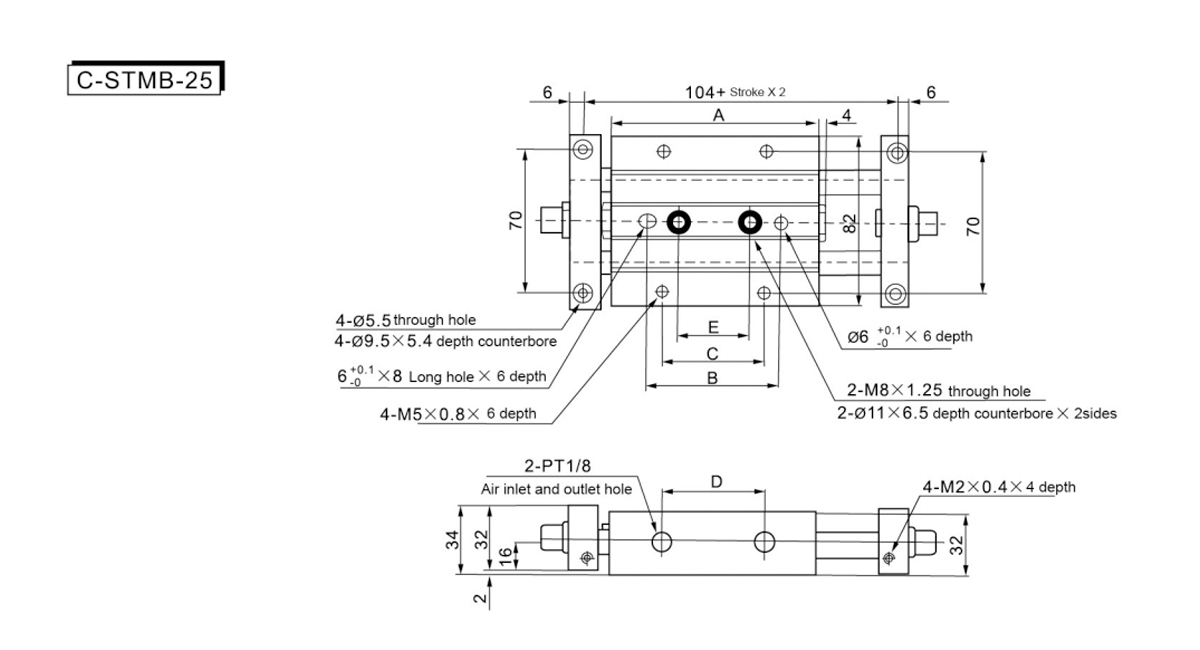

    Obrys/symbol A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
