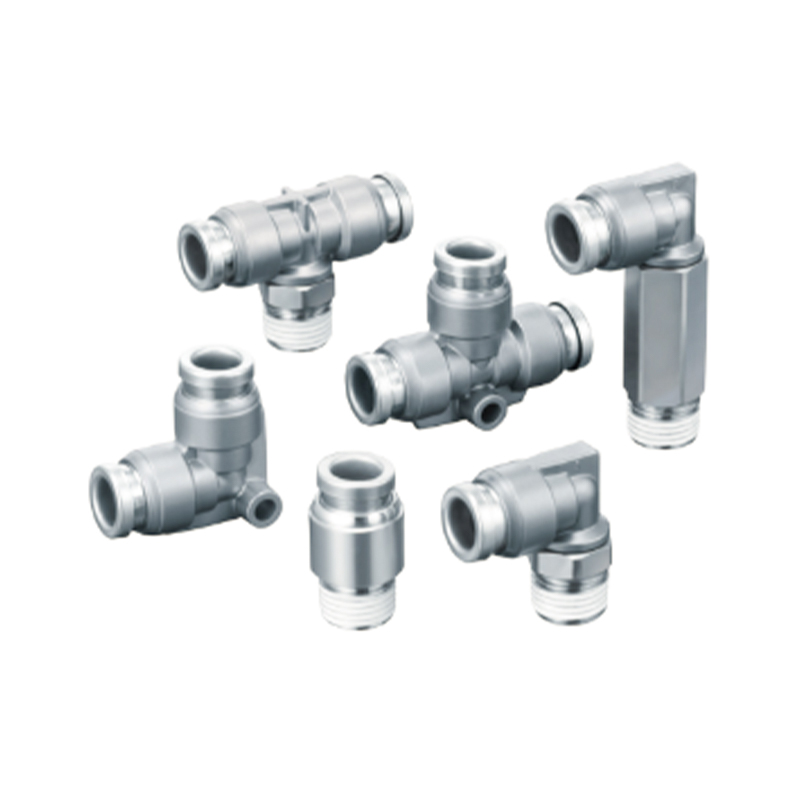

Złącze jednoprzyciskowe ze stali nierdzewnej serii KQB2
  • Złącze jednoprzyciskowe ze stali nierdzewnej serii KQB2
Złącze ze stali nierdzewnej One Touch

Złącze jednoprzyciskowe ze stali nierdzewnej serii KQB2

W złączkach jednodotykowych ze stali nierdzewnej serii KQB2 zastosowano wysokiej jakości zintegrowaną technologię formowania ze stali nierdzewnej, która została specjalnie zaprojektowana do zastosowań związanych z transmisją płynów, które wymagają szybkiego demontażu i niezawodnego uszczelnienia, spełniając kompleksowe wymagania dotyczące czystości i trwałości w środowiskach przemysłowych.

Podstawowe funkcje
Stabilność materiału: Konstrukcja wykonana w całości ze stali nierdzewnej ma natywną odporność na korozję, pozwala uniknąć ryzyka zanieczyszczenia medium i dostosowuje się do środowisk kwasowo-zasadowych oraz wahań temperatury i ciśnienia
Natychmiastowy mechanizm blokujący: Jednokierunkowa konstrukcja zamka push-pull umożliwia ślepe połączenie, a wbudowany samokompensujący się pierścień uszczelniający eliminuje ryzyko wycieku
Rozszerzenie kompatybilności systemu: Obsługuje modułowe łączenie szeregowe rur o wielu średnicach, umożliwiając elastyczną konfigurację węzłów odgałęzionych w złożonych rurociągach
Optymalizacja kosztów utrzymania: Możliwość demontażu i montażu bez użycia narzędzi znacznie skraca czas przestoju sprzętu, a konstrukcję sprężyny ustalającej można wymieniać niezależnie, co zmniejsza koszty konserwacji

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Złącze jednoprzyciskowe ze stali nierdzewnej SUS316 serii KQG2
NASTĘPNY：Brak następnego artykułu
  • Dane techniczne
    Używany płyn Powietrze, woda, para
    Zakres ciśnienia Uwaga 2) -100 kPa do 1 MPa Uwaga 3)
    Ciśnienie próbne 3,0 MPa
    Temperatura otoczenia i temperatura płynu Uwaga 4) -5 do 150°C (ale nie zamrożone) Uwaga 3)
    Używany smar Brak specyfikacji smaru
    Uszczelnianie części gwintowanych Z uszczelniaczem
    Uwaga 1) Do miękkich nylonowych rurek nie można używać wody.
    Uwaga 2) Ponieważ wyciek nie jest zerowy, należy unikać stosowania utrzymywania próżni do testów szczelności itp. Uwaga 3) Potwierdzić zakres ciśnienia roboczego i zakres temperatury roboczej rurociągu.
    Uwaga 4) Zamontuj wykładzinę zgodnie z poniższymi warunkami (z wyjątkiem □3.2).
    ·W przypadku stosowania w środowiskach lub z płynami narażonymi na nagłe zmiany temperatury.
    ·W przypadku stosowania w wysokich temperaturach.

    Nadaje się do rur
    Materiał tuby FEP, PFA, nylon, miękki nylon Uwaga 1), poliuretan, poliolefina
    Średnica zewnętrzna rury Ø1/8", Ø5/32", Ø1/4", Ø5/16", Ø3/8", Ø1/2"

    ※ Wyściółka ustawia warunki temperaturowe
    Używane rurki Temperatura
    Rury FEP/seria TH Powyżej 80°C
    Rury PFA/seria TL Powyżej 120°C
    Części zamienne
    Imię Zewnętrzna średnica rury Modelka Materiał
    Uszczelka 一 M-5G3 SUS316
    Specjalny FKM
    Nakrętka do montażu panelu Ř3,2 Ř4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

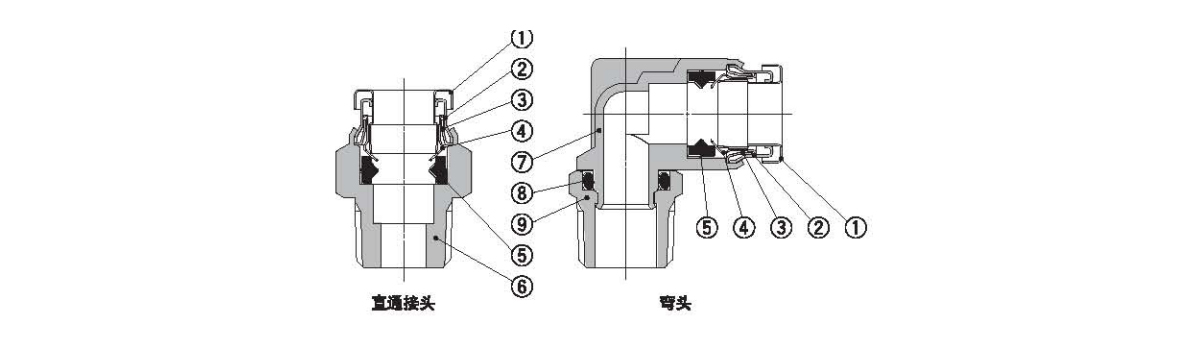

  • Nie. Imię Materiał
    1 Zwolnić rękaw SUS304
    2 Tuleja prowadząca 1 SUS304
    3 Tuleja prowadząca 2 SU8304
    4 Wiosenny klip SUS304
    5 Pieczęć Specjalny FKM (powłoka fluorowa)
    6 Korpus złącza prostego C3604 (niklowanie bezprądowe)
    7 Korpus łokciowy SU8316
    8 O-ring Specjalny FKM (powłoka fluorowa)
    9 Wciśnij przycisk C3804 (bezprądowe niklowanie berylu)

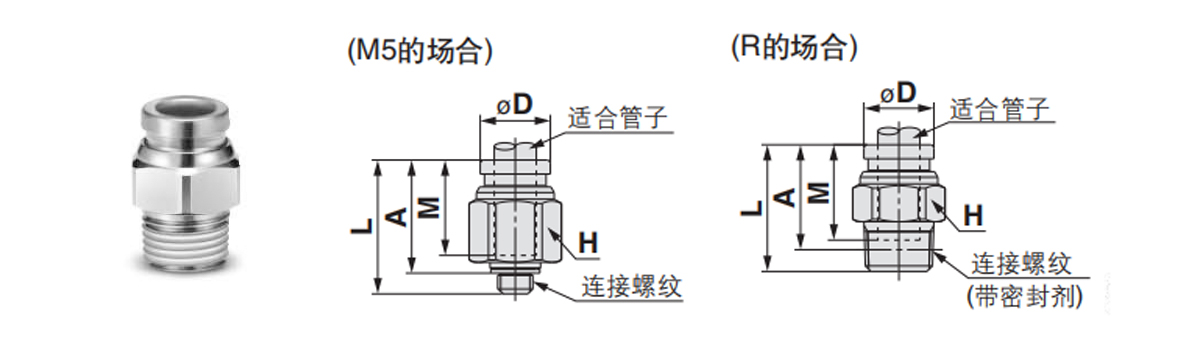

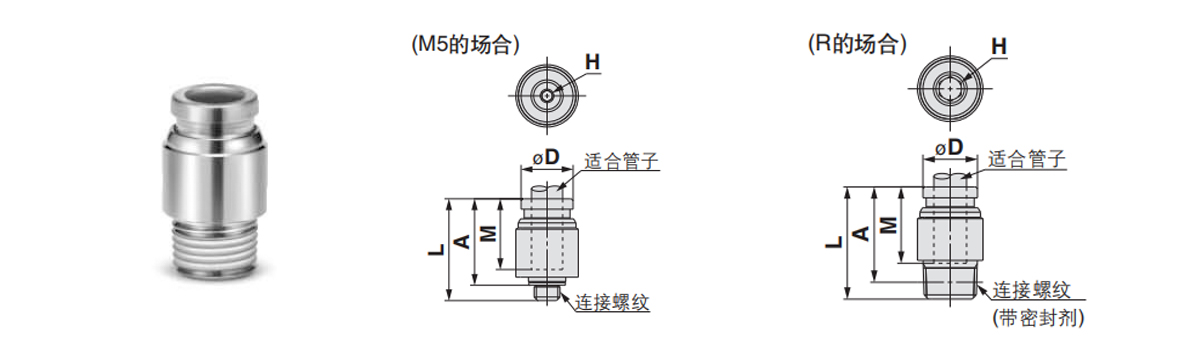

  • Złącze proste: KQB2H
    Pasuje do zewnętrznej średnicy rury mm Gwint połączenia
    R, M     		Modelkakakakakakakakakakakakakakakakaka H
    (sześciokątne przeciwne strony)     		ŘD Uwaga 1) L A※ M Uwaga 2) Efektywna powierzchnia przekroju mm² Jakość G
    Ø3,2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0,B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Wymiary referencyjne po wkręceniu śruby.
    Uwaga 1) Ø wskazuje maksymalną średnicę.
    Uwaga 2) Wskazuje wartość w przypadku stosowania rurki FEP.
    Ø16 wskazuje wartość w przypadku stosowania wyłącznie rurki nylonowej.

    Złącze proste z gniazdem sześciokątnym: KQB2S
    Pasuje do zewnętrznej średnicy rury mm Gwint połączenia
    R, M     		Modelkakakakakakakakakakakakakakakakaka H
    (sześciokątne przeciwne strony)     		ŘD Uwaga 1) L A※ M Uwaga 2）Opłata efektywna Powierzchnia mm² Jakość G
    Ø3,2 M5×0,B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0,B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Wymiary referencyjne po wkręceniu gwintu.
    Uwaga 1) ŘD oznacza maksymalną średnicę.
    Uwaga 2) Wskazuje wartości w przypadku stosowania rurek FEP.
    Ø16 wskazuje wartości w przypadku stosowania wyłącznie rurek nylonowych.

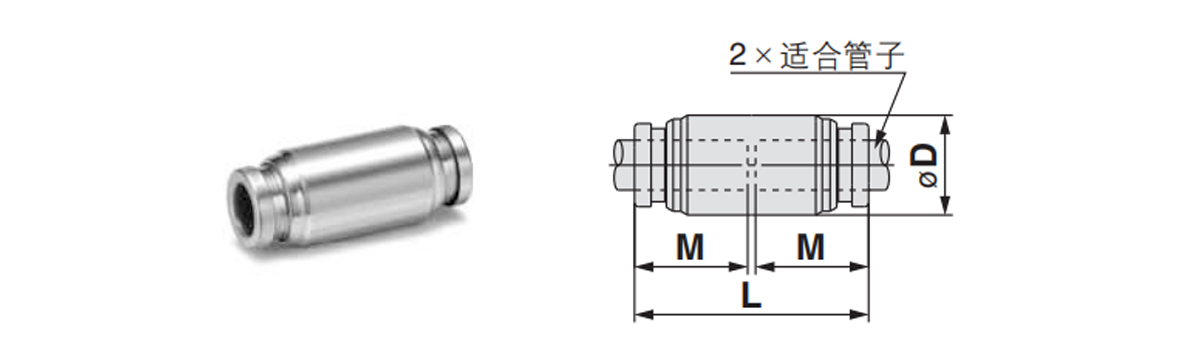

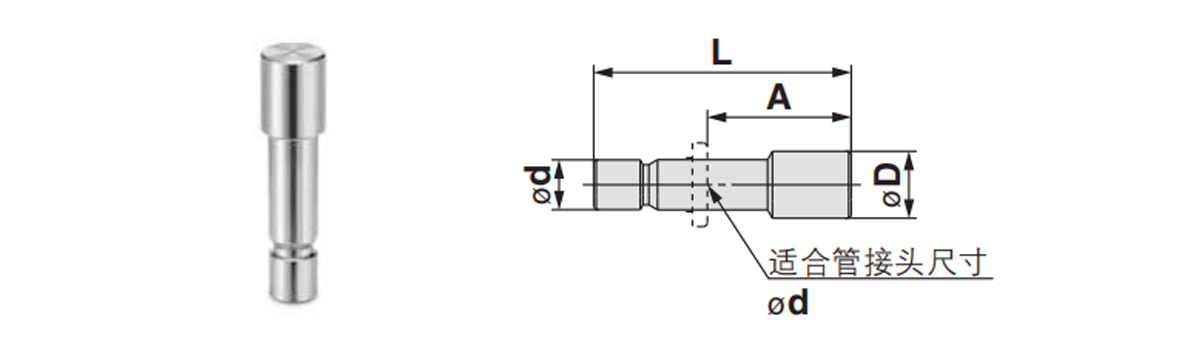

    Złącze proste: KQB2H
    Pasuje do zewnętrznej średnicy rury mm Modelkakakakakakakakakakakakakakakakaka ŘD Uwaga 1) L M Uwaga 2) Efektywna powierzchnia przekroju mm² Jakość G
    Ø3,2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Uwaga 1) ØD oznacza średnicę maksymalną.
    Uwaga 2) Wskazuje wartości w przypadku stosowania rurki FEP.
    Ø16 oznacza wartości w przypadku stosowania wyłącznie rurek nylonowych.

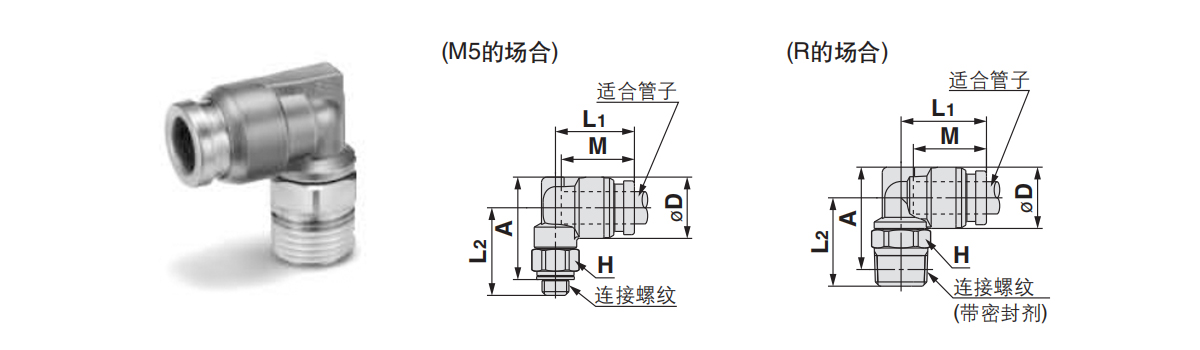

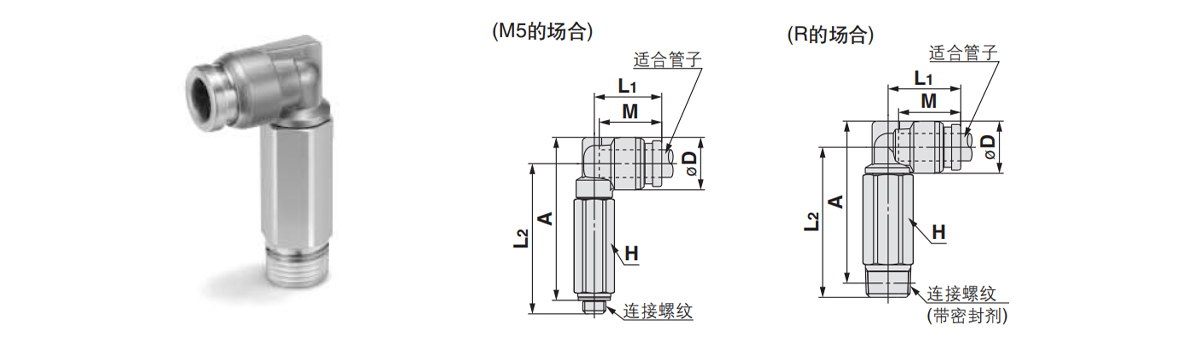

    Łokieć: KQB2L
    Pasuje do zewnętrznej średnicy rury mm Gwint połączenia
    R, M     		Modelkakakakakakakakakakakakakakakakaka H
    (sześciokątne przeciwne strony)     		Uwaga 1)
    ØD     		L1 L2 A※ M Uwaga 2)
    Efektywna powierzchnia przekroju mm 2     		Jakość G
    Ø3,2 M5×0,B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0,B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0,B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Wymiary referencyjne po wkręceniu gwintu R.
    Uwaga 1) ØD oznacza średnicę maksymalną.
    Uwaga 2) Wskazuje wartości w przypadku stosowania rurki FEP.
    Ø16 wskazuje wartości w przypadku stosowania rurki nylonowej.

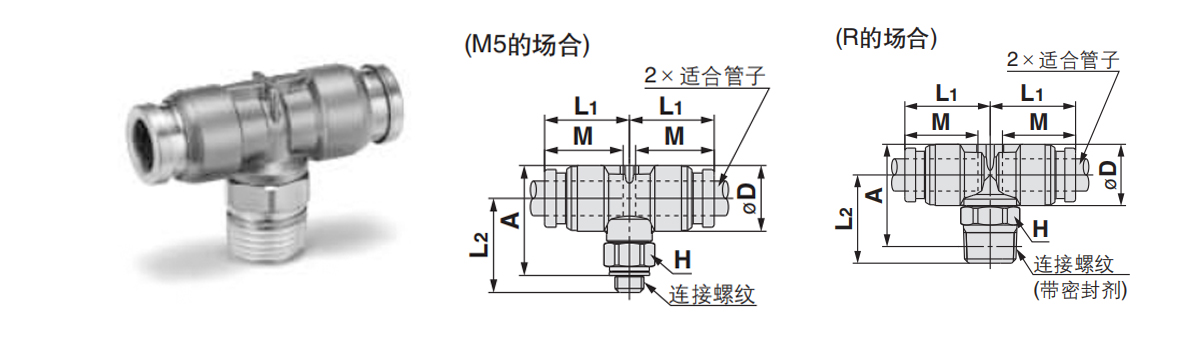

    Złącze dwururowe w kształcie litery T: KQB2T
    Pasuje do zewnętrznej średnicy rury mm Gwint połączenia
    R, M     		Modelkakakakakakakakakakakakakakakakaka H
    (sześciokątne przeciwne strony)     		Uwaga 1)
    ØD     		L1 L2 A※ M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0,B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0,B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Wymiary referencyjne po wkręceniu gwintu R.
    Uwaga 1) ØD oznacza średnicę maksymalną.
    Uwaga 2) Wskazuje wartości w przypadku stosowania rurki FEP.
    Ø16 oznacza wartości w przypadku stosowania wyłącznie rurek nylonowych.

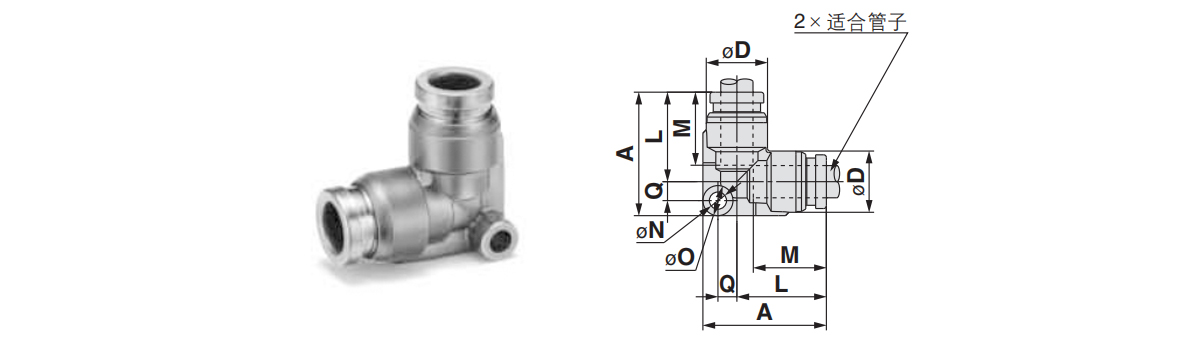

    Kolano kątowe: KQB2L
    Pasuje do zewnętrznej średnicy rury mm Modelkakakakakakakakakakakakakakakakaka Uwaga 1)
    6D     		L A Q M ØN O Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Uwaga 1) ØD oznacza średnicę maksymalną.
    Uwaga 2) Wskazuje wartości w przypadku stosowania rurki FEP.
    Ø18 oznacza wartości w przypadku stosowania wyłącznie rurek nylonowych.

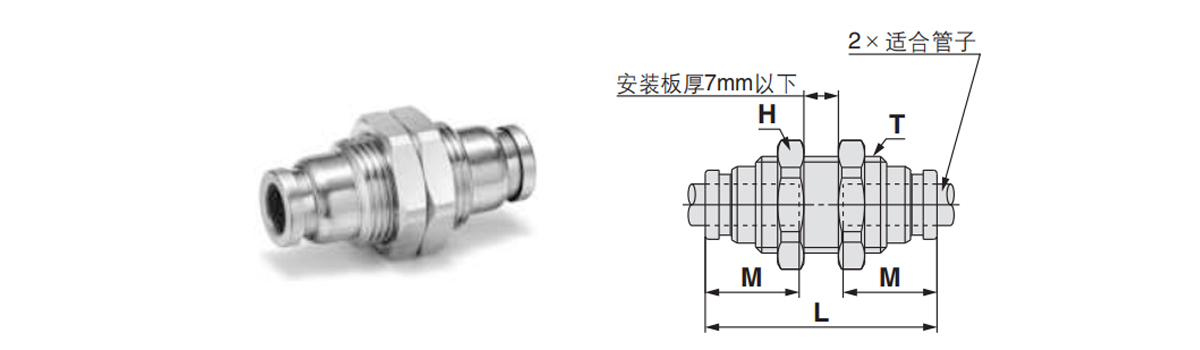

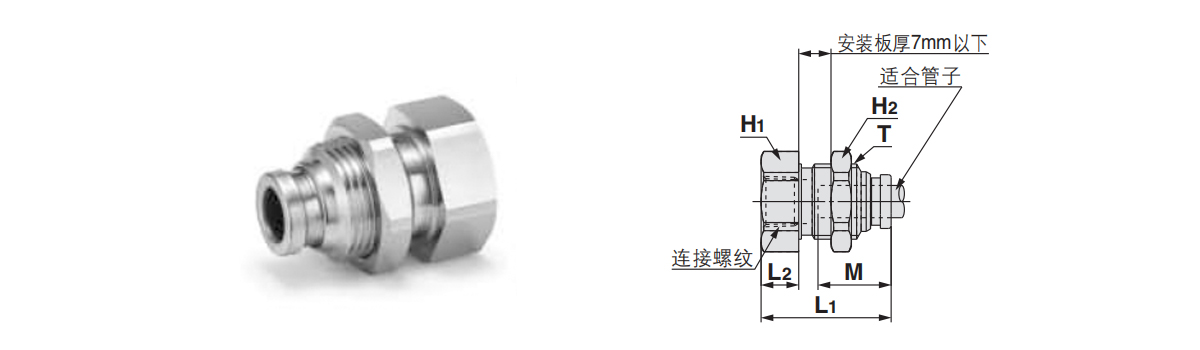

    Złącze proste do montażu panelowego: KQB2E
    Pasuje do zewnętrznej średnicy rury mm Modelkakakakakakakakakakakakakakakakaka T
    (M)     		H
    (sześciokątne przeciwne strony)     		L Otwory montażowe M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Uwaga: Wartości dotyczą rurek FEP.
    Ø16 oznacza wartości wyłącznie dla rurki nylonowej.

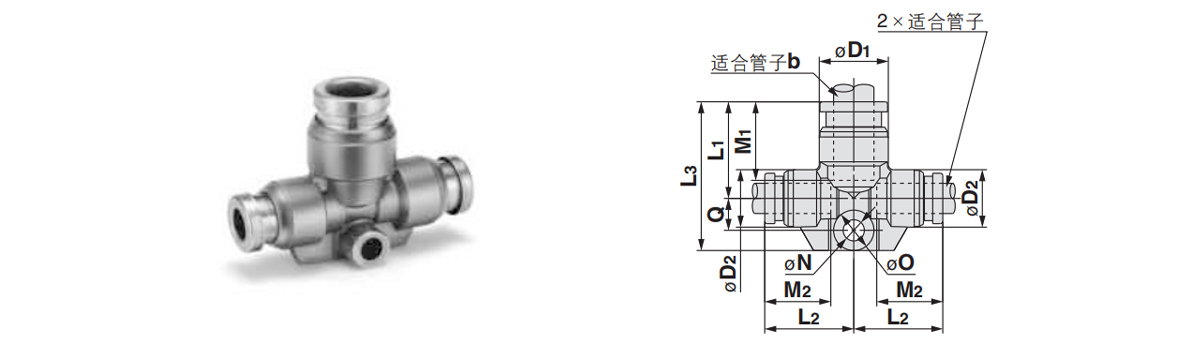

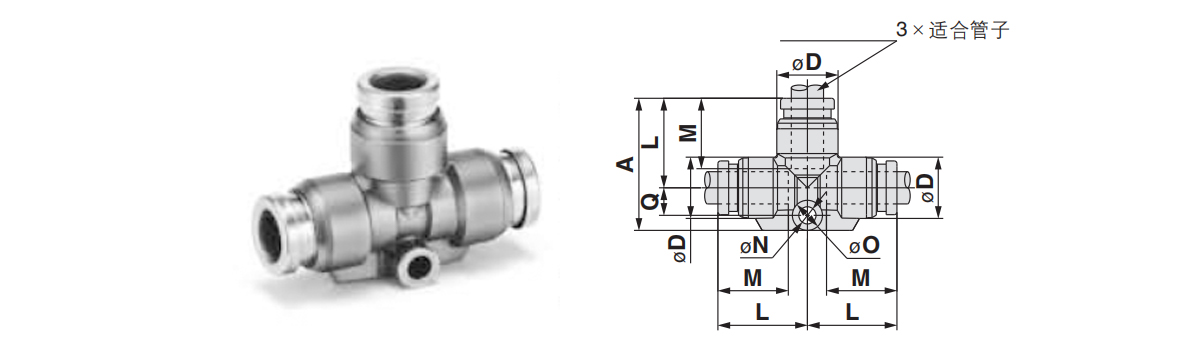

    Złączka rurowa w kształcie litery T: KQB2T
    Pasuje do zewnętrznej średnicy rury mm Modelkakakakakakakakakakakakakakakakaka Uwaga 1)
    D     		L A Q M ØN ØO Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Uwaga 1) ŘD oznacza maksymalną średnicę.
    Uwaga 2) Wskazuje wartości w przypadku stosowania rurki FEP.
    Ø16 oznacza wartości w przypadku stosowania wyłącznie rurek nylonowych.

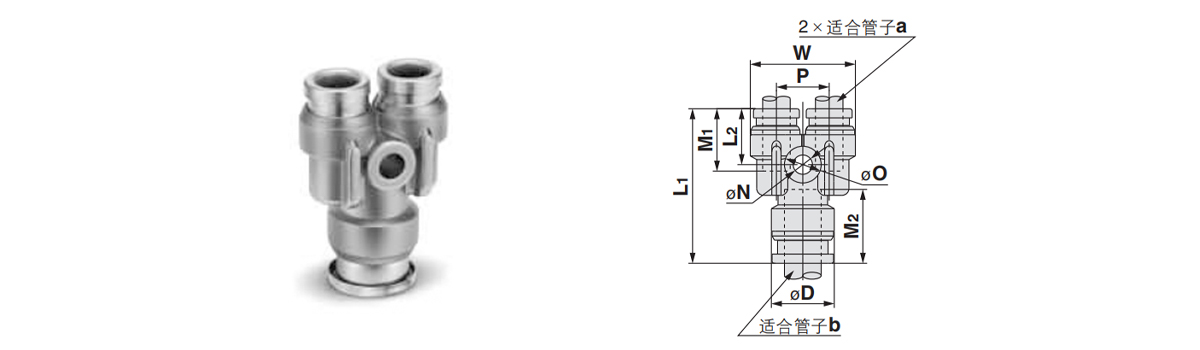

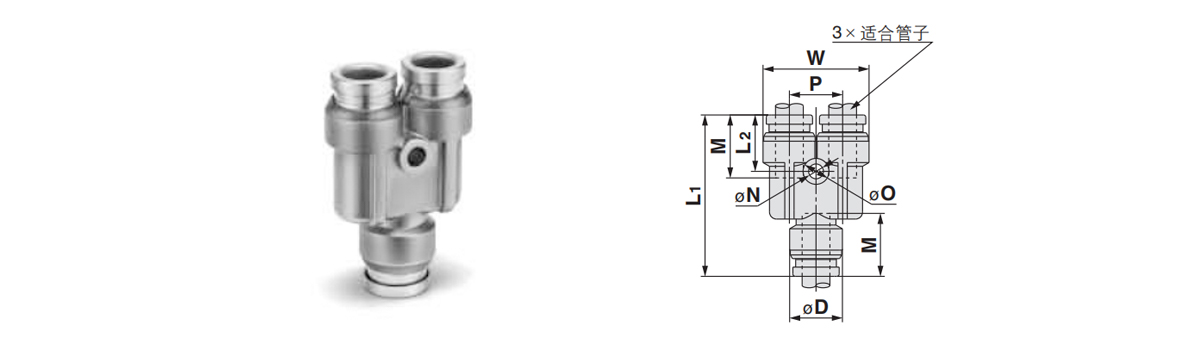

    Złączka rurowa w kształcie litery Y: KQB2U
    Pasuje do zewnętrznej średnicy rury mm Modelkakakakakakakakakakakakakakakakaka Uwaga 1)
    ØD     		W L1 L P M ØN 60 Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Uwaga 1)②ØD means maximum diameter.
    Uwaga 2) Wskazuje wartości w przypadku stosowania rurek FEP.
    Ø16 wskazuje wartości w przypadku stosowania wyłącznie rurek nylonowych.

    Trójnik redukcyjny: KQB2T
    Pasuje do zewnętrznej średnicy rury mm Modelkakakakakakakakakakakakakakakakaka Uwaga 1)
    ØD1     		Uwaga 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    a b
    Ø3,2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Uwaga 1) ØD1, ØD2  means maximum diameter.
    Uwaga 2) Indicates values when using FEP pipes.

    Wtyczka: KQB2R
    Pasuje do zewnętrznej średnicy rury mm Odpowiedni rozmiar złącza rurowego od Modelkakakakakakakakakakakakakakakakaka ŘD Uwaga 1) L A M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Uwaga 1) ŘD oznacza maksymalną średnicę.
    Uwaga 2) Wskazuje wartości w przypadku stosowania rurek FEP.

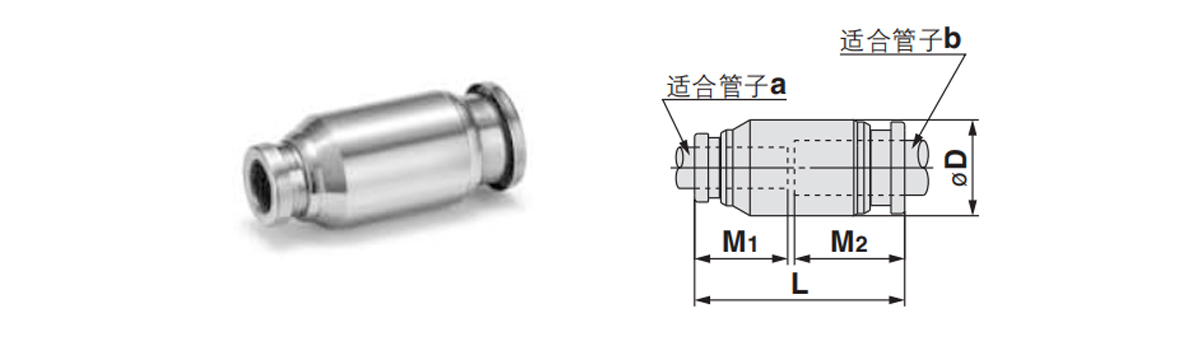

    Redukcja rury prostej: KQB2H
    Pasuje do zewnętrznej średnicy rury mm Modelkakakakakakakakakakakakakakakakaka ŘD Uwaga 1) L M1 M2 Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    a b
    Ø3,2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Uwaga 1) ØD oznacza średnicę maksymalną.
    Uwaga 2) Wskazuje wartości w przypadku stosowania rurek FEP.

    Złączka redukcyjna w kształcie litery Y: KQB2U
    Pasuje do zewnętrznej średnicy rury mm Modelkakakakakakakakakakakakakakakakaka Uwaga 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    a b
    Ø3,2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Uwaga 1) ŘD oznacza maksymalną średnicę.
    Uwaga 2) Indicates values when using FEP pipes.

    Złącze rurowe proste z gwintem wewnętrznym do montażu panelowego: KQB2E
    Pasuje do zewnętrznej średnicy rury mm Connecting thread
    Pe     		Modelkakakakakakakakakakakakakakakakaka T
    (M)     		Hexagon opposite sides L1 L2 Otwór montażowy M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Cześć H2
    Ø3,2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Uwaga: Wartości dotyczą rurek FEP.
    Ø16 oznacza wartości wyłącznie dla rurki nylonowej.

    Long elbow: KQB2W
    Pasuje do zewnętrznej średnicy rury mm Gwint połączenia
    R, M     		Modelkakakakakakakakakakakakakakakakaka H
    Sześciokątne przeciwne strony     		ŘD Uwaga 1) L1 L A※ M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 M5×0,B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0,B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0,B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Wymiary referencyjne po wkręceniu gwintu F.
    Uwaga 1) ŘD oznacza maksymalną średnicę.
    Uwaga 2) Wskazuje wartości w przypadku stosowania rurek FEP.
    Ø18 wskazuje wartości w przypadku stosowania wyłącznie rurek nylonowych.

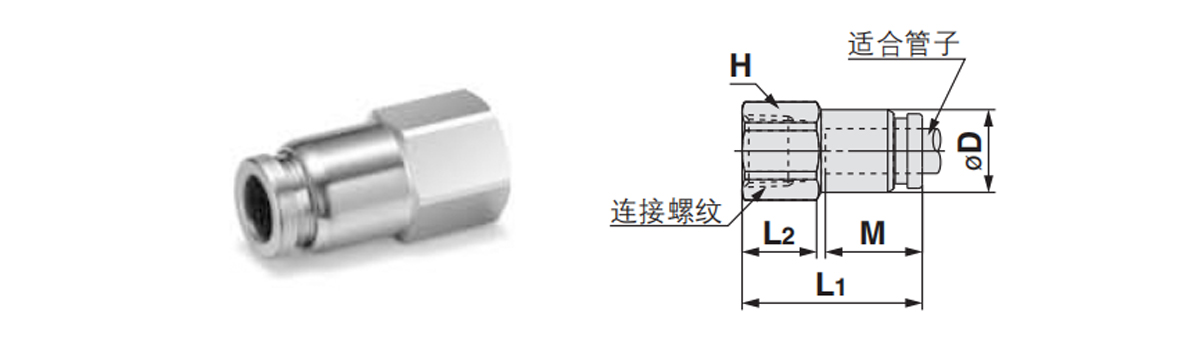

    Gwint wewnętrzny przelotowy: KQB2F
    Pasuje do zewnętrznej średnicy rury mm Gwint połączenia
    Rc     		Modelkakakakakakakakakakakakakakakakaka H
    （Sześciokątne przeciwne strony)     		ŘD Uwaga 1) L1 L2 M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Uwaga 1) ØD oznacza średnicę maksymalną.
    Uwaga 2) Wskazuje wartości w przypadku stosowania rurki FEP.
    Ø16 oznacza wartości w przypadku stosowania wyłącznie rurek nylonowych.

    Wtyczka: KQG2P
    Odpowiedni rozmiar złącza rurowego od Modelkakakakakakakakakakakakakakakakaka ØD L A Jakość G
    Ø3,2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Powiązane produkty

Blog i aktualności

Nasze najnowsze aktualności i
blog

Zobacz więcej

Autentyczna, niezawodna jakość naturalnie się wyróżnia.

Wybór wynika z zaufania, a współpraca z uczciwości.

  • P: Jak szybko możemy otrzymać odpowiedź po wysłaniu zapytania?

    Odpowiemy Ci w ciągu 24 godzin od otrzymania zapytania w dniach roboczych.

  • P: Czy jesteś bezpośrednim producentem lub firmą handlową?

    Jesteśmy producentem i posiadamy własny dział sprzedaży międzynarodowej. Dzięki temu możemy sami produkować i sprzedawać.

  • P: Czy możesz tworzyć produkty niestandardowe?

    Tak, możemy opracowywać i produkować produkty zgodnie z rysunkami lub próbkami dostarczonymi przez klientów.

  • P: W jaki sposób Twoja firma gwarantuje jakość produktu?

    Przede wszystkim przeprowadzimy kontrolę po każdym procesie. W przypadku gotowych produktów przeprowadzimy 100% kontrolę zgodnie z wymaganiami klientów i międzynarodowym standardem.

  • P: Dokąd głównie eksportujecie swoje produkty?

    Nasze produkty eksportujemy głównie do Niemiec, Stanów Zjednoczonych, Danii i kilkunastu krajów Europy i Ameryki Północnej
