Złącze jednoprzyciskowe ze stali nierdzewnej SUS316 serii KQG2 Dostawcy

Dom / Produkty / Akcesoria pneumatyczne / Złącze ze stali nierdzewnej One Touch / Złącze jednoprzyciskowe ze stali nierdzewnej SUS316 serii KQG2

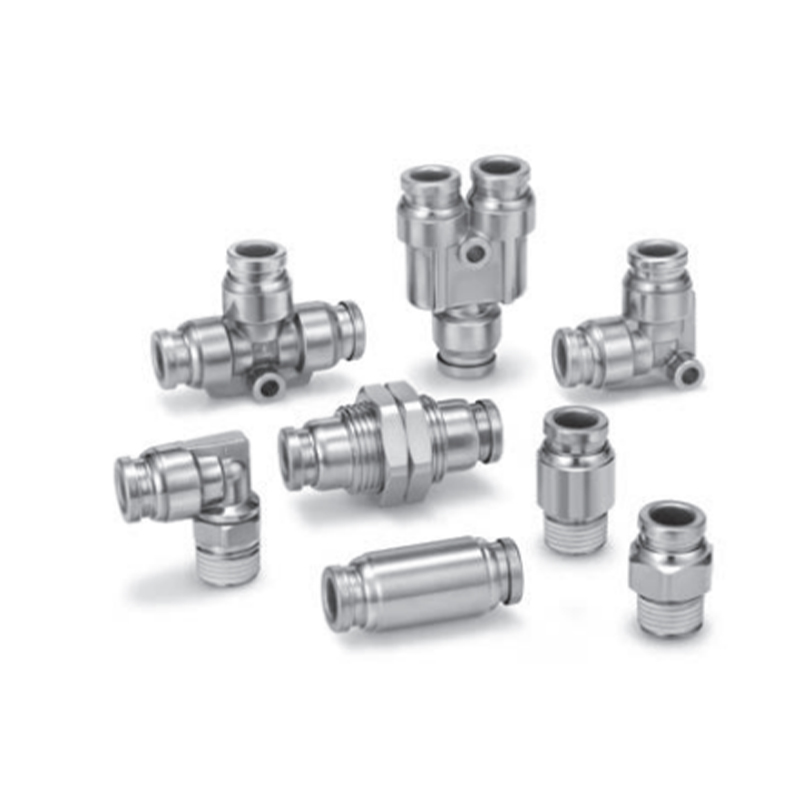

Złącze jednoprzyciskowe ze stali nierdzewnej SUS316 serii KQG2
  • Złącze jednoprzyciskowe ze stali nierdzewnej SUS316 serii KQG2
Złącze ze stali nierdzewnej One Touch

Złącze jednoprzyciskowe ze stali nierdzewnej SUS316 serii KQG2

Złączki jednodotykowe ze stali nierdzewnej SUS316 serii KQG2 są przeznaczone do trudnych warunków przemysłowych. Wykonane są ze stali nierdzewnej SUS316 klasy narzędzi chirurgicznych, aby zapewnić szybkie i szczelne połączenie i rozłączenie kanałów mediów. Jego konstrukcja łączy w sobie wysoką odporność na korozję z łatwą obsługą i nadaje się do systemów kontroli płynów o rygorystycznych wymaganiach dotyczących czystości i niezawodności.

Podstawowe funkcje
Podstawa odporna na korozję klasy medycznej
Głównym materiałem korpusu jest austenityczna stal nierdzewna SUS316 o bardzo niskiej zawartości węgla. Powierzchniowa warstwa odporna na korozję jest wzmocniona poprzez proces pasywacji, który znacząco hamuje korozję jonów chlorkowych i korozję międzykrystaliczną oraz jest odporny na działanie kwasów, rozpuszczalników alkalicznych i środowisk o wysokiej mgle solnej.

Mechanizm blokujący o pojedynczym działaniu
Wbudowana samoblokująca konstrukcja klamry, jedno naciśnięcie może zakończyć dwukierunkowe uszczelnienie rurociągu bez narzędzi pomocniczych lub operacji obracania, znacznie skracając czas konserwacji sprzętu i reorganizacji rurociągu.

Gwarancja pełnego zakresu uszczelnienia dynamicznego
W wielostopniowym elemencie uszczelniającym zastosowano kompozytowe materiały polimerowe, a system kompensacji elastomeru może absorbować wibracje rurociągu oraz odkształcenia związane z rozszerzalnością cieplną i skurczem, utrzymując zerowy wyciek w warunkach ekstremalnych wahań ciśnienia.

Niezanieczyszczająca konstrukcja kanału przepływowego
Kanał przepływowy o pełnej średnicy nie ma struktury martwego kąta, w połączeniu z obróbką wewnętrznej ścianki poprzez polerowanie elektrolityczne, aby zapobiec zatrzymywaniu cząstek i wzrostowi biofilmu, spełniając wymagania dotyczące integralności płynu w transporcie mediów o wysokiej czystości.

Architektura kompatybilna modułowo
Ustandaryzowany interfejs umożliwia wymienną adaptację do popularnych przemysłowych łączników rurowych, zapewniając wiele wariantów topologicznych, takich jak proste, prostokątne i trójdrożne, w celu umożliwienia szybkiej rozbudowy i przebudowy złożonych systemów sieci rurociągów.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Brak poprzedniego artykułu
NASTĘPNY：Złącze jednoprzyciskowe ze stali nierdzewnej serii KQB2
  • Nadaje się do rur
    Materiał tuby FEP, PFA, nylon, miękki nylon Uwaga 1), poliuretan, poliolefina
    Średnica zewnętrzna rury Ø1/8", Ø5/32", Ø1/4", Ø5/16", Ø3/8", Ø1/2"

    Dane techniczne
    Używany płyn Powietrze, woda, para Uwaga 2) Uwaga 3)
    Zakres ciśnienia Uwaga 4) -100 kPa do 1 MPa Uwaga 5)
    Ciśnienie próbne 3,0 MPa
    Temperatura otoczenia i temperatura płynu Uwaga 6) -5 do 150°C (ale nie zamrożone) Uwaga 5)
    Używany smar Brak specyfikacji smaru
    Uszczelnianie części gwintowanych Z uszczelniaczem

    Części zamienne
    Imię Zewnętrzna średnica rury Modelkaka Materiał
    Uszczelka 一 M-5G3 SUS316
    Specjalny FKM
    Nakrętka do montażu panelu Ø1/8", Ø5/32" KQG201-P01 SUS316
    Ø1/4" KQG207-P01
    Ø5/16" KQG209-P01
    Ø3/8" KQG211-P01
    Ø1/2" KQG213-P01

    Tabela adaptacji linera
    Średnica zewnętrzna rury Materiał rury Nadaje się do rękawa z wewnętrzną wyściółką
    TH/TIH
    (FEP)     		TL/DO
    (PFA)     		Modelkaka Długość
    Ø5/32" TH0402 一 TJG-0402 18
    TH0425 一 TJG-0425 18
    一 TL0403 TJG-0403 18
    Ø1/4" TIHB07 DO 07 TJG-0604 19
    TIHA07 一 TJG-0746 19
    Ø5/16" TH0806 TL0806 TJG-0806 20.5
    Ø3/8" TIHB11 DO 11 TJG-1065 23
    TIHA11 一 TJG-1107 23
    Ø1/2" TIH13 DO 13 TJG-1395 24
    ※Materiał serii TJG to SUS316

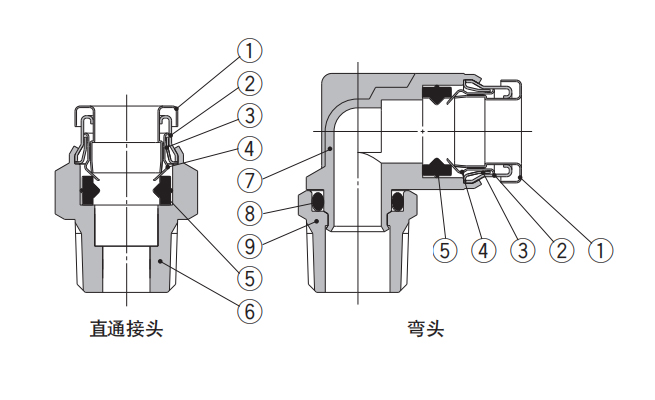

  • Komponenty
    Numer seryjny Imię Materiał
    1 Zwolnić rękaw SUS316
    2 Tuleja prowadząca 1 SUS316
    3 Tuleja prowadząca 2 SUS316
    4 Tuleja SUS316
    5 Element uszczelniający Specjalny FKM (powłoka fluorowa)
    6 Korpus złącza prostego SUS316
    7 Korpus łokciowy SUS316
    8 O-ring Specjalny FKM (powłoka fluorowa)
    9 Złącze wciskane SUS316

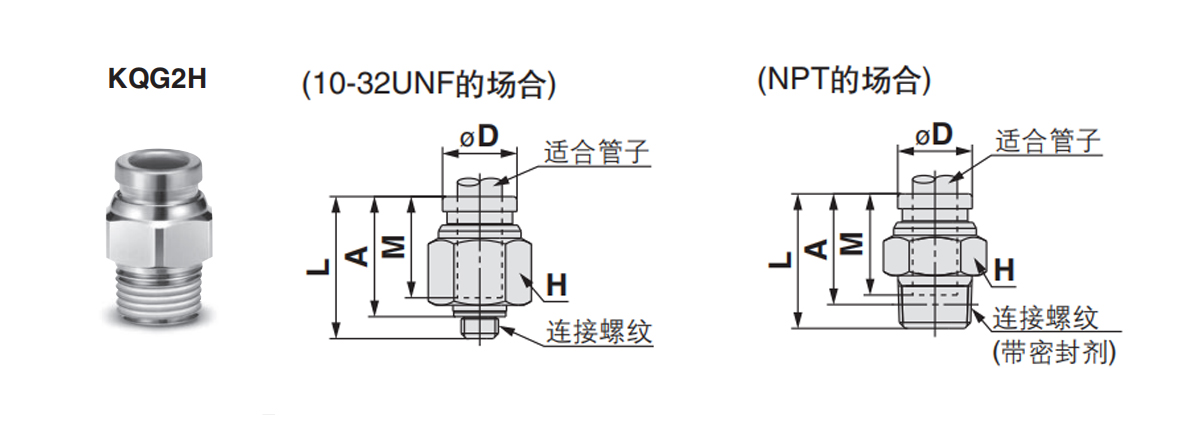

  • Złącze proste: KQG2H
    Nadaje się do rur
    Średnica zewnętrzna mm     		Gwint połączenia
    R., M     		Modelkakakakakakakakakakakakakakakakaka H
    (sześciokątne przeciwne strony)     		ŘD Uwaga 1) L A※ M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 M5×0,8 KQG2H23-M5 8 8 16.5 13.5 12 3 3.3
    1/8 KQG2H23-01S 10 15.4 12.3 3.4 5.7
    1/4 KQG2H23-02S 14 21 16.3 16.9
    Ø4 M5×0,8 KQG2H04-M5 10 8.7 17.1 14.1 12.6 4 5
    1/8 KQG2H04-01S 15.3 12.2 5.6 4.7
    1/4 KQG2H04-02S 14 20.9 16.2 15.8
    Ø6 M5×0,8 KQG2H06-M5 12 11.1 19.1 16.1 13.6 4 7.7
    1/8 KQG2H06-01S 18.1 15 13.1 7
    1/4 KQG2H06-02S 14 20.8 16.1 14.5
    3/8 KQG2H06-03S 17 23 17.9 27.3
    Ø8 1/8 KQG2H08-01S 14 13.4 24.5 21.4 16.1 26.1 12.8
    1/4 KQG2H08-02S 22.3 17.6 12.9
    3/8 KQG2H08-03S 17 23.7 18.6 24.7
    Ø10 1/8 KQG2H10-01S 17 16.4 25.5 22.4 17 26.1 18.9
    1/4 KQG2H10-02S 27.9 23.2 41.5 21.6
    3/8 KQG2H10-03S 23 17.9 20.6
    1/2 KQG2H10-04S 22 28.6 22.2 51.1
    Ø12 1/4 KQG2H12-02S 19 18.5 30.5 25.8 18.6 58.3 27.4
    3/8 KQG2H12-03S 24.7 19.6 20.5
    1/2 KQG2H12-04S 22 28.7 22.3 44.6
    Ø16 3/8 KQG2H16-03S 24 24.6 33.6 28.5 20.8 81 46
    1/2 KQG2H16-04S 29.5 23.1 113 37.4
    ※R Wymiary referencyjne po wkręceniu gwintu.
    Uwaga 1) Ř D oznacza maksymalną średnicę.
    Uwaga 2) Indicates values when using FEP tubes.
    Ø16 wskazuje wartości w przypadku stosowania wyłącznie rurek nylonowych.

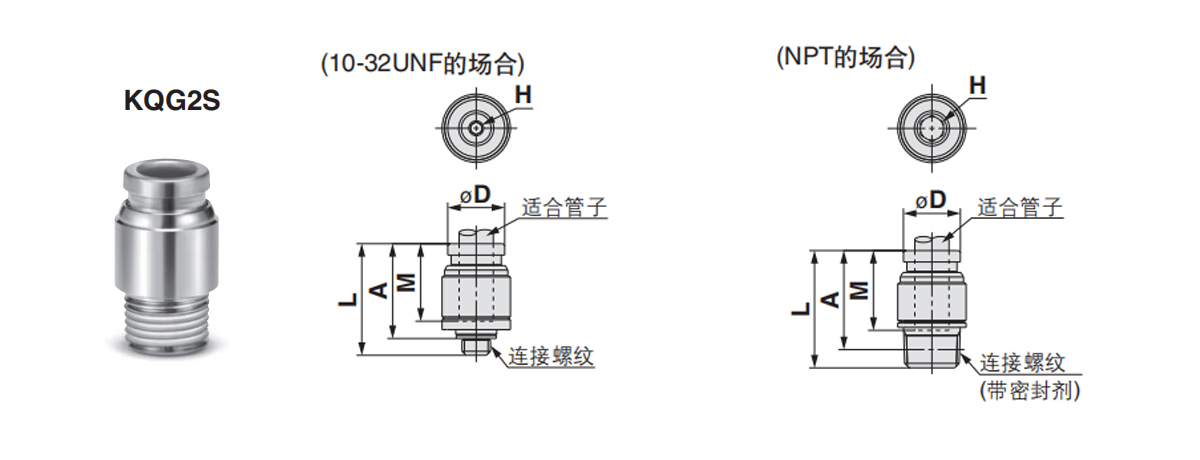

    Złącze proste sześciokątne liniowe: KQG2S
    Nadaje się do rur
    Średnica zewnętrzna mm     		Gwint połączenia
    R., M     		Modelkakakakakakakakakakakakakakakakaka H
    (sześciokątne przeciwne strony)     		ŘD Uwaga 1) L A※ M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 M5×0,8 KQG2S23-M5 2 9 16.5 13.5 12 3 3.8
    Ø4 M5×0,8 KQG2S04-M5 2 9 17.1 14.1 12.6 4 3.7
    1/8 KQG2S04-01S 3 10 19.6 16.5 4.1 7.6
    Ø6 M5×0,8 KQG2S06-M5 2 12 19.6 16.6 13.6 4 7.4
    1/8 KQG2S06-01S 4 20.6 17.5 10 8.7
    1/4 KQG2S06-02S 14 15.9 10.7 14
    Ø8 1/8 KQG2S08-01S 5 14 24.7 21.6 16.1 17.2 12.3
    1/4 KQG2S08-02S 6 22.9 18.2 23.3 12.8
    3/8 KQG2S08-03S 17 23.1 18 22.8
    Ø10 1/8 KQG2S10-01S 5 17 25.6 22.5 17 17.2 17.7
    1/4 KQG2S10-02S 8 27.5 22.8 39 19.1
    3/8 KQG2S10-03S 24 18.9 20.9
    1/2 KQG2S10-04S 22 17.6 37.2
    Ø12 1/4 KQG2S12-02S 8 19 30.6 25.9 18.6 46 24.8
    3/8 KQG2S12-03S 10 24.9 19.8 60 19.3
    1/2 KQG2S12-04S 22 18.5 33.6
    Ø16 3/8 KQG2S16-03S 10 24.6 33.2 28.1 20.8 81 41.6
    1/2 KQG2S16-04S 12 29.4 23 113 38.4
    ※R Wymiary referencyjne po wkręceniu gwintu.
    Uwaga 1) Ř D oznacza maksymalną średnicę.
    Uwaga 2) Indicates values when using FEP tubes.
    Ø16 wskazuje wartości w przypadku stosowania wyłącznie rurek nylonowych.

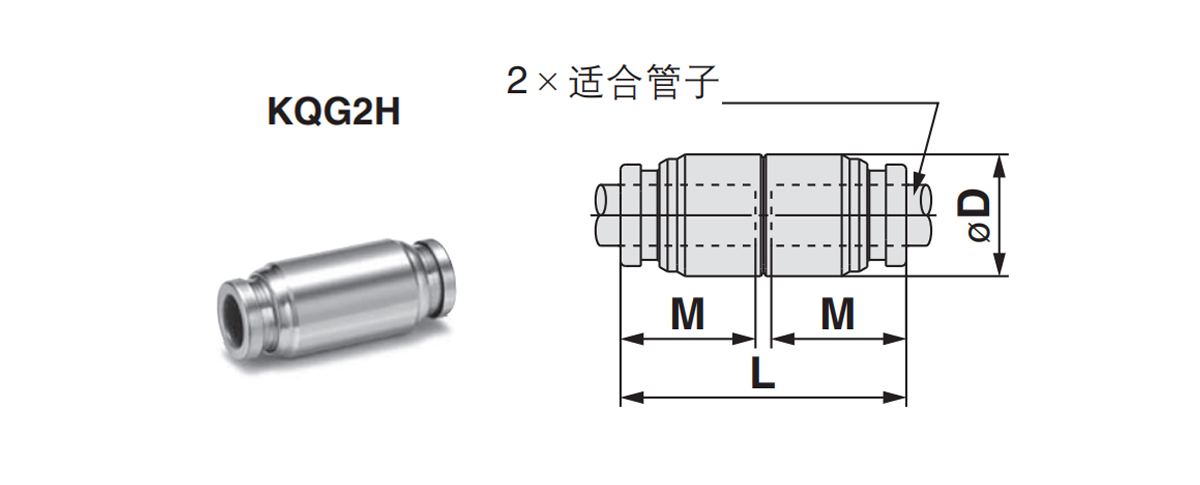

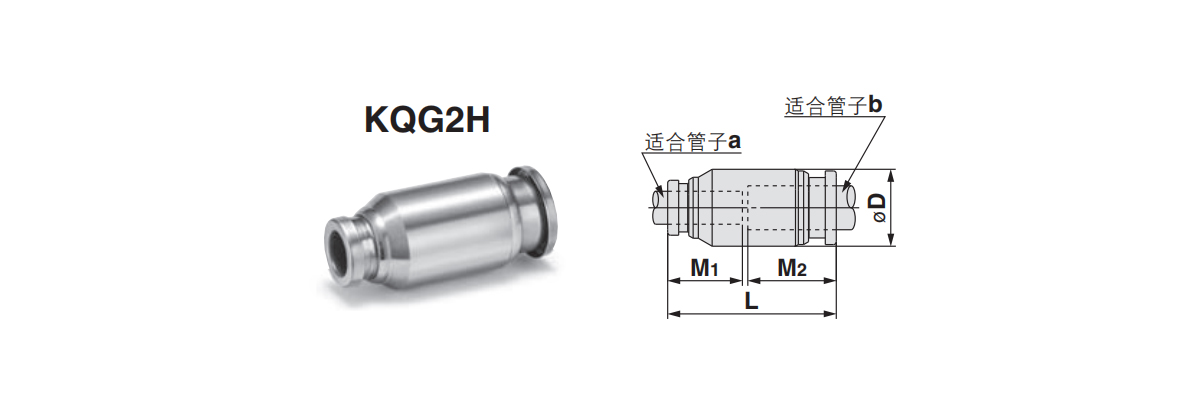

    Połączenie bezpośrednie: KQG2H
    Nadaje się do rur
    Średnica zewnętrzna mm     		Modelkakakakakakakakakakakakakakakakaka ŘD Uwaga 1) L M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 KQG2H23-00 9 25 12 3.4 6.5
    Ø4 KQG2H04-00 9 26.2 12.6 5.6 6.5
    Ø6 KQG2H06-00 12 28.2 13.6 13.1 11.5
    Ø8 KQG2H08-00 14 33.2 16.1 26.1 16.6
    Ø10 KQG2H10-00 17 35 17 41.5 26
    Ø12 KQG2H12-00 19 38.2 18.6 58.3 32.2
    Ø16 KQG2H16-00 24.6 42.6 20.8 113 53.7
    Uwaga 1) ŘD oznacza maksymalną średnicę.
    Uwaga 2) Indicates the value when using FEP tubing.
    Ø16 wskazuje wartość w przypadku stosowania wyłącznie rurki nylonowej.

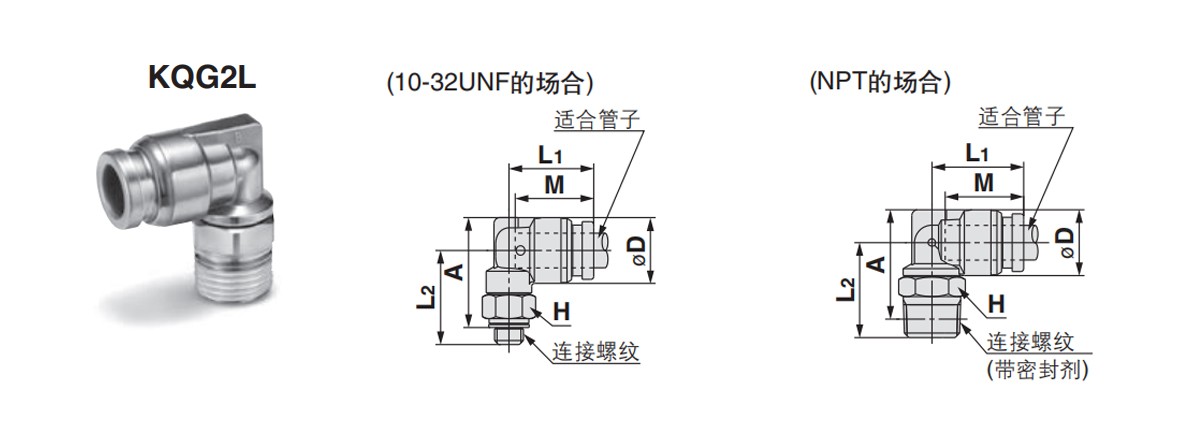

    Łokieć: KQG2L
    Nadaje się do rur
    Średnica zewnętrzna mm     		Gwint połączenia
    R., M     		Modelkakakakakakakakakakakakakakakakaka H
    (sześciokątne przeciwne strony)     		Uwaga 1)
    ØD     		L1 L2 A※ M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 M5×0,8 KQG2L23-M5 8 8.3 13.1 14.8 16 12 2.6 6.3
    1/8 KQG2L23-01S 10 13.6 14.9 15.9 3 7.6
    1/4 KQG2L23-02S 14 18.7 18.1 16
    Ø4 M5×0,8 KQG2L04-M5 8 9.1 13.7 15.2 16.8 12.6 3.5 6.9
    1/8 KQG2L04-01S 10 14.4 15.3 16.7 4.2 8.5
    1/4 KQG2L04-02S 14 19.1 18.9 16.8
    Ø6 M5×0,8 KQG2L06-M5 8 11.4 14.7 16.3 19 13.6 3.5 8.8
    1/8 KQG2L06-01S 10 15.9 16.4 11.4 10.1
    1/4 KQG2L06-02S 14 20.2 21.2 18.4
    3/8 KQG2L06-03S 17 21.6 22.2 29.9
    Ø8 1/8 KQG2L08-01S 12 13.7 18.6 18.3 22 16.1 21.6 14.6
    1/4 KQG2L08-02S 14 19.1 21.5 23.6 20.3
    3/8 KQG2L08-03S 17 22.9 24.6 31.6
    Ø10 1/8 KQG2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.2
    1/4 KQG2L10-02S 14 21 22.9 26.5 35.2 23.3
    3/8 KQG2L10-03S 17 24.3 27.5 33.6
    1/2 KQG2L10-04S 22 28.5 30.4 60.1
    Ø12 1/4 KQG2L12-02S 14 18.7 22.6 24 28.6 18.6 50.2 27.1
    3/8 KQG2L12-03S 17 23.6 25.3 29.5 33.7
    1/2 KQG2L12-04S 22 29.5 32.4 58.7
    Ø16 3/8 KQG2L16-03S 19 24.6 26.3 28 34.5 20.8 71 46.3
    1/2 KQG2L16-04S 22 27.3 31.8 37 100 61.3
    ※R Wymiary referencyjne po wkręceniu gwintu.
    Uwaga 1) Ř D oznacza maksymalną średnicę.
    Uwaga 2) Indicates values when using FEP tubes.
    Ø16 wskazuje wartości w przypadku stosowania wyłącznie rurek nylonowych.

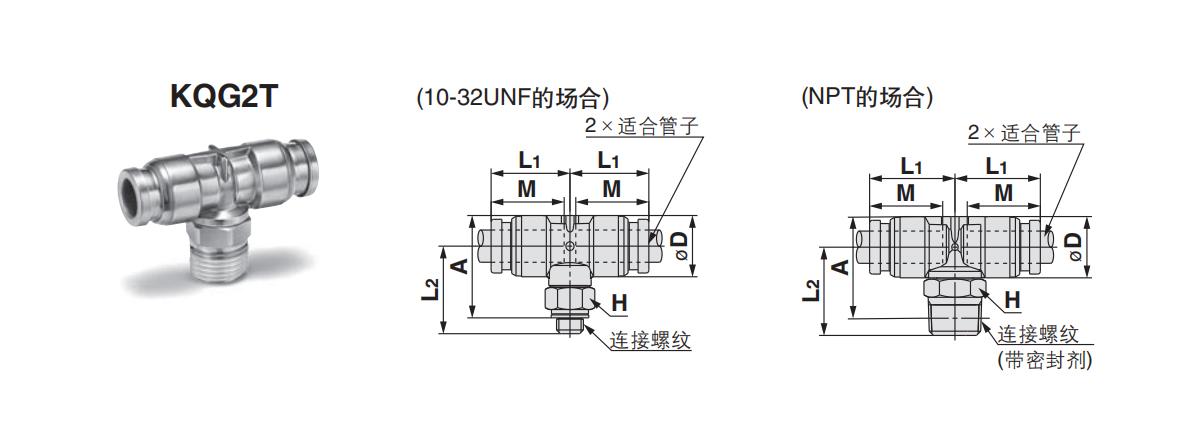

    Złącze dwururowe w kształcie litery T: KQG2T
    Nadaje się do rur
    Średnica zewnętrzna mm     		Gwint połączenia
    R., M     		Modelkakakakakakakakakakakakakakakakaka H
    (sześciokątne przeciwne strony)     		Uwaga 1)
    ØD     		L1 L2 A※ M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 M5×0,8 KQG2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.1
    1/8 KQG2T23-01S 10 13.6 14.9 15.9 3.4 9.4
    1/4 KQG2T23-02S 14 18.7 18.1 17.7
    Ø4 M5×0,8 KQG2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9
    1/8 KQG2T04-01S 10 14.4 15.3 16.7 9 10.4
    1/4 KQG2T04-02S 14 19.1 18.9 18.8
    Ø6 M5×0,8 KQG2T06-M5 8 11.4 14.7 16.3 19 13.6 4.5 11.9
    1/8 KQG2T06-01S 10 15.9 16.4 13.9 13.4
    1/4 KQG2T06-02S 14 20.2 21.2 21.8
    3/8 KQG2T06-03S 17 21.6 22.2 33.3
    Ø8 1/8 KQG2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQG2T08-02S 14 19.1 21.5 23.6 25.5
    3/8 KQG2T08-03S 17 22.9 24.6 36.8
    Ø10 1/8 KQG2T10-01S 12 16.6 20 19.7 24.9 17 40.8 28.4
    1/4 KQG2T10-02S 14 21 22.9 26.5 31.1
    3/8 KQG2T10-03S 17 24.3 27.5 41.4
    1/2 KQG2T10-04S 22 28.5 30.4 68
    Ø12 1/4 KQG2T12-02S 14 18.7 22.6 24 28.6 18.6 57.2 37.8
    3/8 KQG2T12-03S 17 23.6 25.3 29.5 39.3
    1/2 KQG2T12-04S 22 29.5 32.4 68.8
    Ø16 3/8 KQG2T16-03S 19 24.6 26.3 28 34.5 20.8 71 63.7
    1/2 KQG2T16-04S 22 27.3 31.8 37 100 77.6
    ※R Wymiary referencyjne po wkręceniu gwintu.
    Uwaga 1)Ø D indicates the maximum diameter.
    Uwaga 2) Indicates values when using FEP tubes.
    Ø16 wskazuje wartości w przypadku stosowania wyłącznie rurek nylonowych.

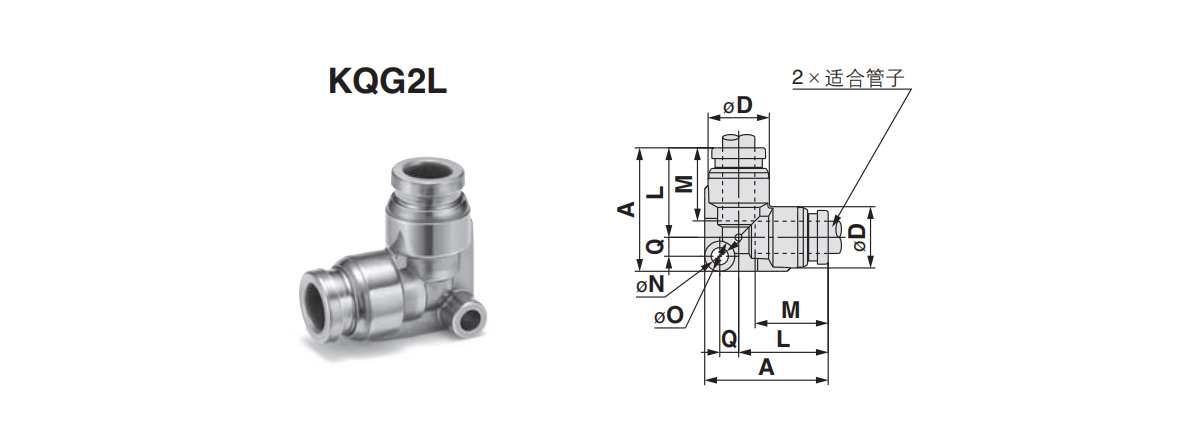

    Gięta rura: KQG2L
    Nadaje się do rur
    Średnica zewnętrzna mm     		Modelkakakakakakakakakakakakakakakakaka Uwaga 1)
    ØD     		L A Q M ØN ØO Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 KQG2L23-00 8.3 13.6 19.3 2.9 12 3.2 5.6 3 6.3
    Ø4 KQG2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQG2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQG2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 20.2
    Ø10 KQG2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQG2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQG2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Uwaga 1)Ø D indicates the maximum diameter.
    Uwaga 2) Indicates the value when using FEP tubing.
    Ø16 wskazuje wartość w przypadku stosowania wyłącznie rurki nylonowej.

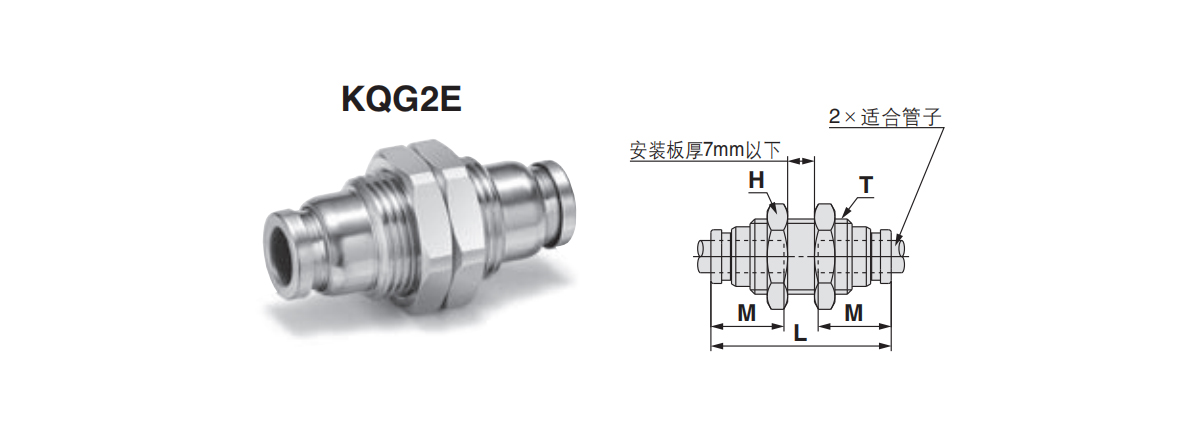

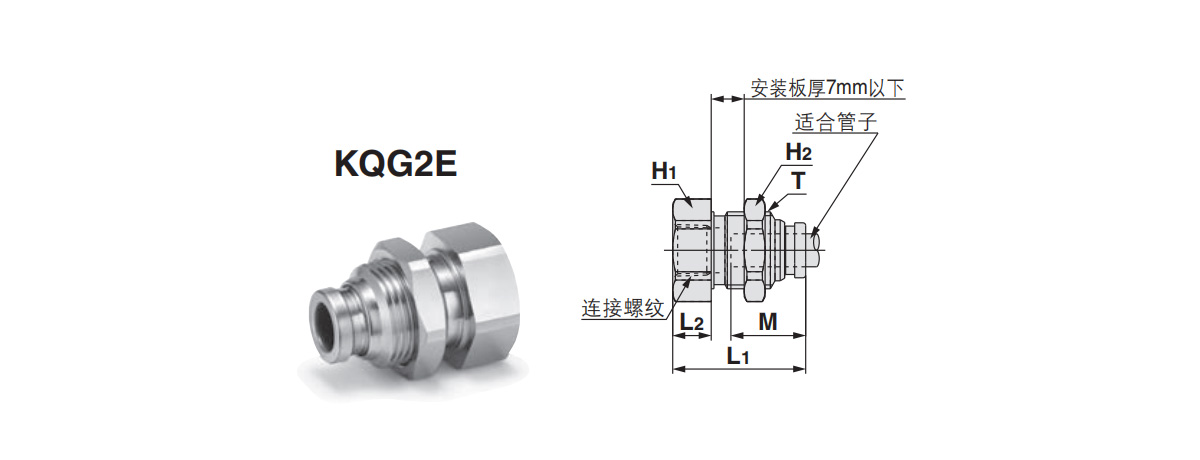

    Złącze proste do montażu panelowego: KQG2E
    Nadaje się do rur
    Średnica zewnętrzna mm     		Modelkakakakakakakakakakakakakakakakaka T
    (M)     		H
    (sześciokątne przeciwne strony)     		L Otwór montażowy M Uwaga)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 KQG2E23-00 M10×1 12 32.2 11 12 3.4 14
    Ø4 KQG2E04-00 M10×1 12 32.4 11 12.6 5.6 14
    Ø6 KQG2E06-00 M14×1 17 33.6 15 13.6 13.1 25.8
    Ø8 KQG2E08-00 M15×1 19 36.4 16 16.1 26.1 30.4
    Ø10 KQG2E10-00 M18×1 21 37.2 19 17 41.5 40.3
    Ø12 KQG2E12-00 M20×1 24 39.2 21 18.6 58.3 49.9
    Ø16 KQG2E16-00 M27×1 30 42.6 28 20.8 113 87.3
    Uwaga 1)Ø D indicates the maximum diameter.
    Ø16 wskazuje tylko wartość w przypadku stosowania rurek nylonowych.

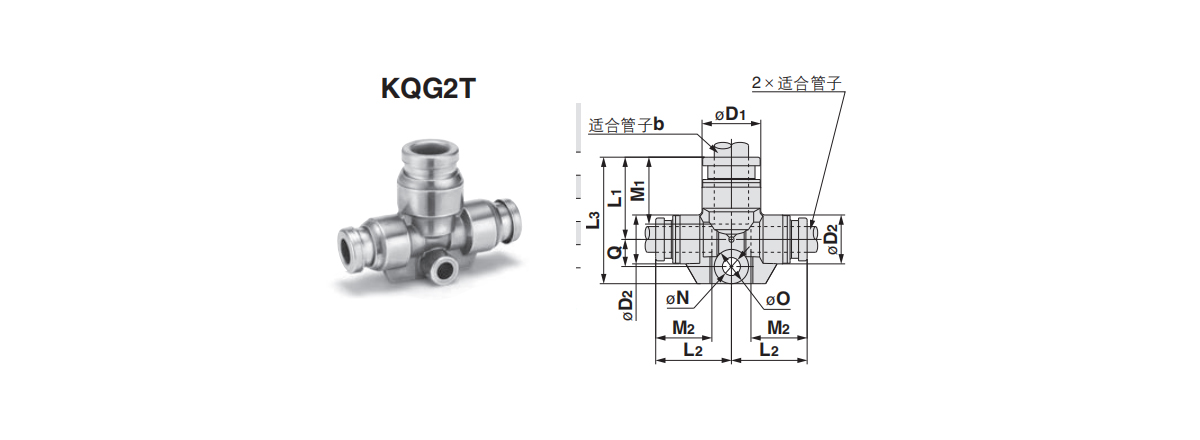

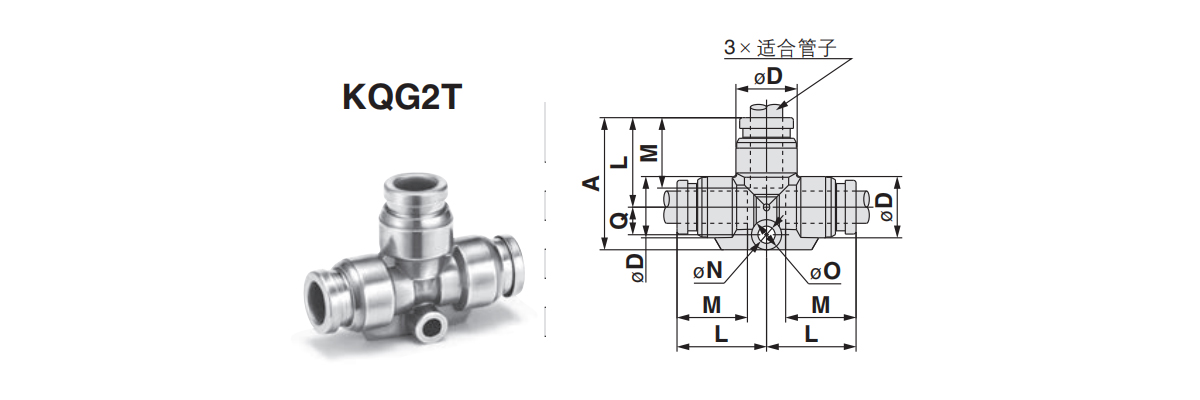

    Złączka rurowa w kształcie litery T: KQG2T
    Nadaje się do rur
    Średnica zewnętrzna mm     		Modelkakakakakakakakakakakakakakakakaka Uwaga 1)
    ØD     		L A Q M na oo Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 KQG2T23-00 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQG2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQG2T06-00 11.4 16.6 24.6 5.2 13.6 3.2 5.6 13.4 14.2
    Ø8 KQG2T08-00 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQG2T10-00 16.6 22 34 8 17 4.2 8 40 36.8
    Ø12 KQG2T12-00 18.7 24.6 37.7 9.1 18.6 4.2 8 57.4 46.9
    Ø16 KQG2T16-00 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Uwaga 1) Ř D oznacza maksymalną średnicę.
    Uwaga 2) Indicates the value when using FEP tubing.
    Ø16 wskazuje wartość w przypadku stosowania wyłącznie rurki nylonowej.

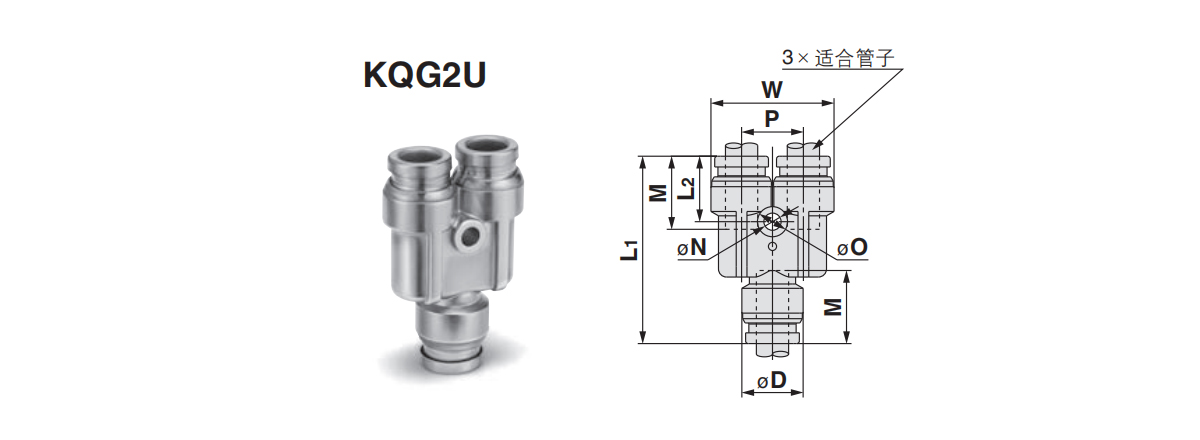

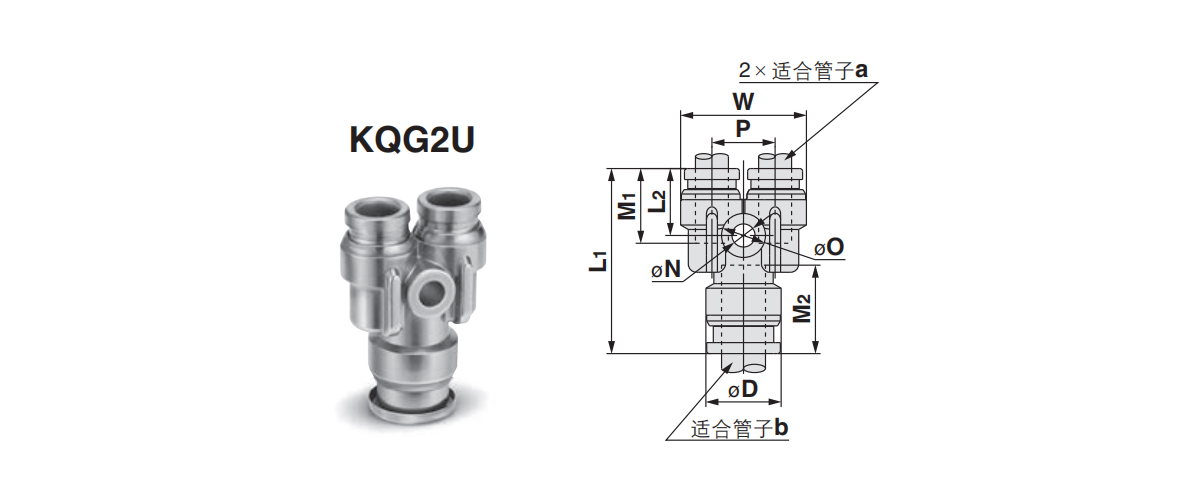

    Złączka rurowa w kształcie litery Y: KQG2U
    Nadaje się do rur
    Średnica zewnętrzna mm     		Modelkakakakakakakakakakakakakakakakaka Uwaga 1)
    ØD     		W L1 L2 P M ØN ØO Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 KQG2U23-00 8.3 16.4 29 11 8.1 12 3.2 5.6 3.4 9.2
    Ø4 KQG2U04-00 9.1 18.2 30.4 11.3 9.1 12.6 3.2 5.6 4.2 11.1
    Ø6 KQG2U06-00 11.4 22.9 34.9 12.2 11.5 13.6 3.2 5.6 13.4 18.8
    Ø8 KQG2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQG2U10-00 16.6 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQG2U12-00 18.7 38.5 48.4 15.8 19.8 18.6 4.2 8 57.4 62.1
    Ø16 KQG2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Uwaga 1) Ř D oznacza maksymalną średnicę.
    Uwaga 2) Indicates values when using FEP tubing.
    Ø16 oznacza wartości w przypadku stosowania wyłącznie rurek nylonowych.

    Złącze rurowe w kształcie litery T o różnej średnicy: KQG2T
    Nadaje się do rur
    外 径 m m     		Modelkakakakakakakakakakakakakakakakaka Uwaga 1)
    ØD1     		Uwaga 1)
    ØD2     		L1 L2 L3 Q M1 M2 ØN ØO Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    a b
    Ø3,2 Ø4 KQG2T23-04 9.1 8.3 14.2 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQG2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 12.6 3.2 5.6 7.1 11.5
    Ø6 Ø8 KQG2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQG2T08-10 16.6 13.7 21 21.2 32.1 7.1 17 16.1 4.2 8 36 29.8
    Ø10 Ø12 KQG2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQG2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Uwaga 1) Ø D1 and Ø D2 indicate the maximum diameter.
    Uwaga 2) Indicates the value when using FEP pipes.

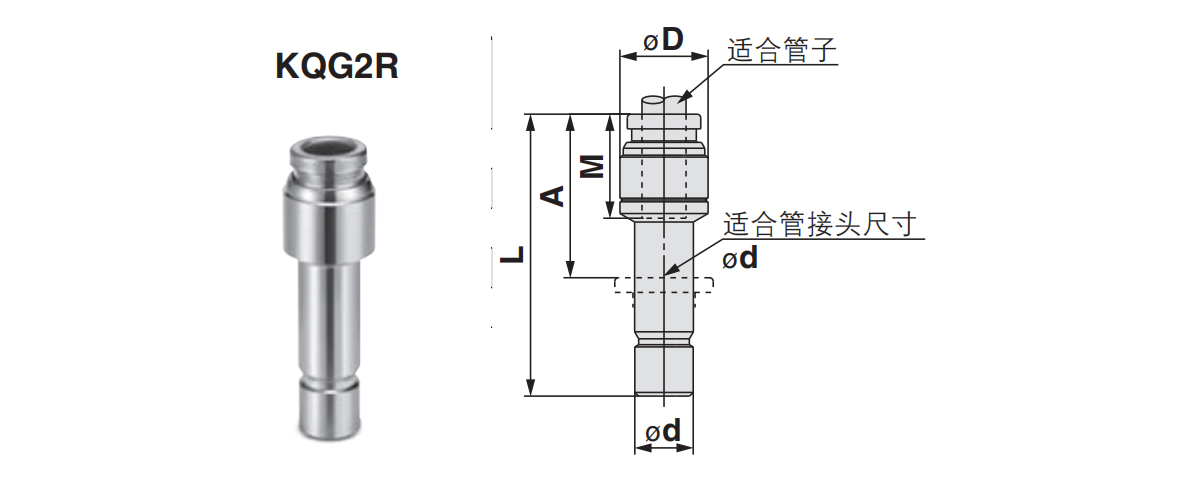

    Złączka redukcyjna: KQG2R
    Nadaje się do rur
    Średnica zewnętrzna mm     		Nadaje się do połączeń rurowych Modelkakakakakakakakakakakakakakakakaka ŘD Uwaga 1) L A M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    a b
    Ø3,2 Ø4 KQG2R23-04 9 32.9 20.3 12 3.4 4.7
    Ø4 Ø6 KQG2R04-06 9 34.4 20.8 12.6 5.6    6.7
    Ø6 Ø8 KQG2R06-08 12 38.4 22.3 13.6 13.1 12.1
    Ø8 Ø10 KQG2R08 10     14 41.9 24.9 16.1 26.1  18.3
    Ø10 Ø12 KQG2R10-12 17 44.8 26.2 17 41.5 26.5
    Ø12 Ø16 KQG2R12-16 19 42.9 22.1 18.6 58.3 35.4
    Uwaga 1) ŘD oznacza maksymalną średnicę.
    Uwaga 2) Indicates the value when using FEP tubing.

    Redukcja rury prostej: KQG2H
    Nadaje się do rur
    Średnica zewnętrzna mm     		Modelkakakakakakakakakakakakakakakakaka ŘD Uwaga1) L M1 M2 Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    a b
    Ø3,2 Ø4 KQG2H23-04 9 25.6 12 12.6 3.4 6.5
    Ø4 Ø6 KQG2H04-06 12 27.2 12.6 13.6 5.6 11.6
    Ø6 Ø8 KQG2H06-08 14 30.7 13.6 16.1 13.1 16.3
    Ø8 Ø10 KQG2H08-10 17 34.1 16.1 17 26.1 26
    Ø10 Ø12 KQG2H10-12 19 36.6 17 18.6 41.5 33.3
    Ø12 Ø16 KQG2H12-16 24.6 40.4 18.6 20.8 58.3 54.7
    Uwaga 1) Ř D oznacza maksymalną średnicę.
    Uwaga 2) Indicates the value when using FEP tubing.

    Złącze rurowe w kształcie litery Y o różnej średnicy: KQG2U
    Nadaje się do rur
    Średnica zewnętrzna mm     		Modelkakakakakakakakakakakakakakakakaka Uwaga1)
    ØD     		L1 L2 P W M1 M2 ØN ØO Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    a b
    Ø3,2 Ø4 KQG2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQG2U04-06 11.4 29.3 11.2 9.1 18.2 12.6 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQG2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 16.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQG2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 31.6
    Ø10 Ø12 KQG2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQG2U12-16 24.6 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 67.6
    Uwaga 1) Ř D oznacza maksymalną średnicę.
    Uwaga 2) Indicates the value when using FEP tubing.

    Złącze proste z gwintem wewnętrznym do montażu panelowego: KQG2E
    Nadaje się do rur
    Średnica zewnętrzna mm     		Gwint połączenia
    Rc     		Modelkakakakakakakakakakakakakakakakaka T
    (M)     		sześciokąt po przeciwnych stronach L1 L2 otwór montażowy M Uwaga)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    H1 H2
    Ø3,2 1/4 KQG2E23-02 M10×1 17 12 31 14.8 11 12 3.4 26.1
    Ø4 1/8 KQG2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16
    1/4 KQG2E04-02 17 30.9 14.8 25.6
    Ø6 1/8 KQG2E06-01 M14×1 17 17 24.2 7 15 13.6 13.1 24.4
    1/4 KQG2E06-02 30.9 13.7 30.9
    3/8 KQG2E06-03 19 32.1 14.9 32
    Ø8 1/8 KQG2E08-01 M15×1 17 19 26.3 8.1 16 16.1 26.1 28
    1/4 KQG2E08-02 31.3 13.1 31.2
    3/8 KQG2E08-03 19 32.8 14.6 32.7
    Ø10 1/4 KQG2E10-02 M18×1 19 21 31.6 13 19 17 41.5 42.8
    3/8 KQG2E10-03 33 14.4 37.5
    Ø12 3/8 KQG2E12-03 M20×1 21 24 34 14.4 21 18.6 58.3 50.3
    1/2 KQG2E12-04 24 39.3 19.7 60.7
    Ø16 3/8 KQG2E16-03 M27×1 29 30 35.3 13.3 28 20.8 96 107.8
    1/2 KQG2E16-04 40.6 18.6 113 114.6
    Uwaga: Wartości dotyczą rurek FEP.
    Ø16 oznacza wartości wyłącznie dla rurki nylonowej.

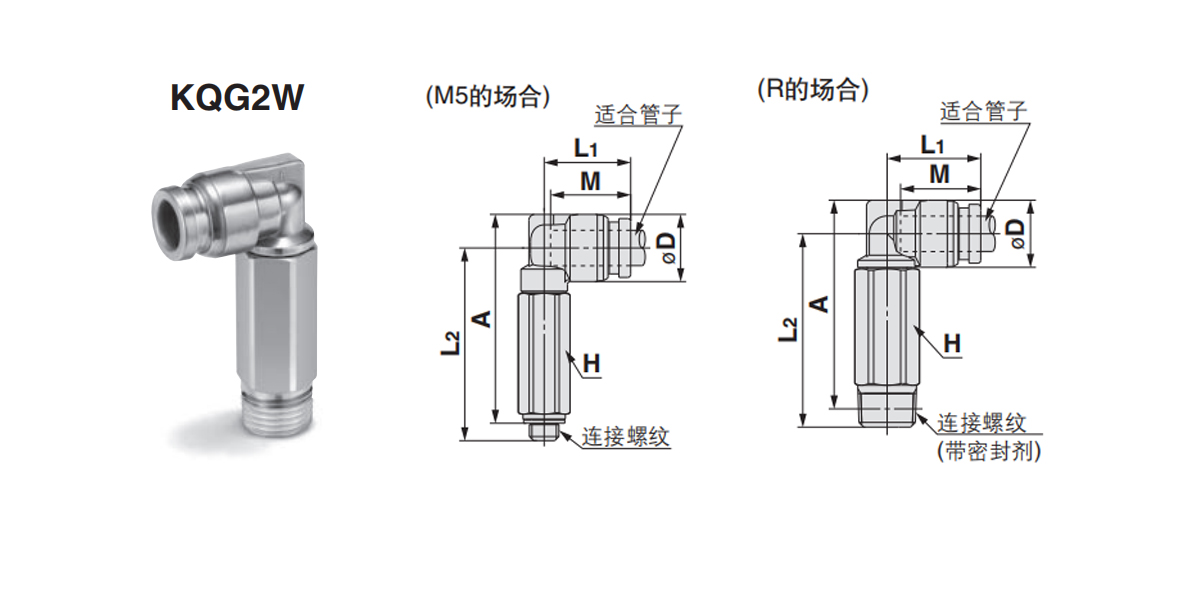

    Przedłużony łokieć: KQG2W
    Nadaje się do rur
    Średnica zewnętrzna mm     		Gwint połączenia
    R, M     		Modelkakakakakakakakakakakakakakakakaka H
    (sześciokątne przeciwne strony)     		Uwaga1)
    ØD     		L1 L2 A※ M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 M5×0,8 KQG2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13
    1/8 KQG2W23-01S 10 13.6 31.3 32.3 14.7
    1/4 KQG2W23-02S 14 35.1 34.5 33.1
    Ø4 M5×0,8 KQG2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 13.6
    1/8 KQG2W04-01S 10 14.4 31.7 33.1 4 15.6
    1/4 KQG2W04-02S 14 35.5 35.3 33.9
    Ø6 M5×0,8 KQG2W06-M5 8 11.4 14.7 32.7 35.4 13.6 3 15.5
    1/8 KQG2W06-01S 10 15.9 32.8 10.9 17.2
    1/4 KQG2W06-02S 14 36.6 37.6 35.5
    3/8 KQG2W06-03S 17 38 38.6 57.4
    Ø8 1/8 KQG2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28
    1/4 KQG2W08-02S 14 19.1 40.2 42.3 37.7
    3/8 KQG2W08-03S 17 41.6 43.3 60.9
    Ø10 1/4 KQG2W10-02S 14 16.6 21 46.6 50.2 17 33.5 40.7
    3/8 KQG2W10-03S 17 45.9 49.1 61.9
    1/2 KQG2W10-04S 22 50.1 52 117.3
    Ø12 1/4 KQG2W12-02S 14 18.7 22.6 47.7 52.3 18.6 47.7 44.6
    3/8 KQG2W12-03S 17 23.6 49 53.2 56.3
    1/2 KQG2W12-04S 22 53.2 56.1 112.9
    Ø16 3/8 KQG2W16-03S 19 24.6 26.3 57.6 64.1 20.8 71 86.6
    1/2 KQG2W16-04S 22 27.3 61.4 66.6 100 111.8
    ※R Wymiary referencyjne po wkręceniu gwintu.
    Uwaga 1) Ř D oznacza maksymalną średnicę.
    Uwaga 2) Indicates values when using FEP tubes.
    Ø16 wskazuje wartości w przypadku stosowania wyłącznie rurek nylonowych.

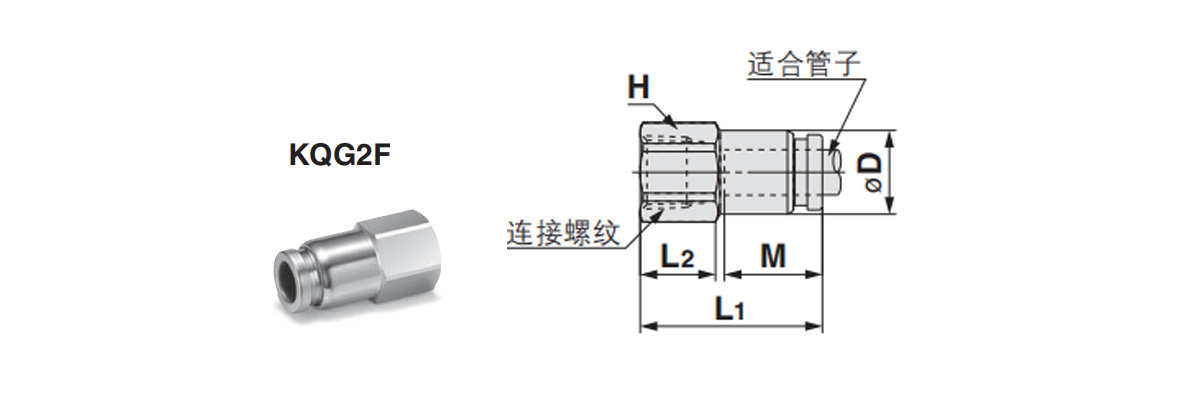

    Złącze proste z gwintem wewnętrznym: KQG2F
    Nadaje się do rur
    Średnica zewnętrzna mm     		Gwint połączenia
    Rc     		Modelkakakakakakakakakakakakakakakakaka H
    (sześciokątne przeciwne strony)     		ŘD Uwaga1) L1 L2 M Uwaga 2)
    Efektywna powierzchnia przekroju mm²     		Jakość G
    Ø3,2 1/8 KQG2F23-01 12 8 23.3 9.8 12 3.4 8.9
    Ø4 1/8 KQG2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.2
    1/4 KQG2F04-02 17 28.7 13.2 21.6
    Ø6 1/8 KQG2F06-01 12 11.1 24.2 10 13.6 13.1 10.5
    1/4 KQG2F06-02 17 29.2 13.4 23.1
    3/8 KQG2F06-03 19 30.6 14.2 24.5
    Ø8 1/8 KQG2F08-01 14 13.4 26.3 9.6 16.1 26.1 16.3
    1/4 KQG2F08-02 17 31.3 13.7 25.5
    3/8 KQG2F08-03 19 32.7 14.4 27
    Ø10 1/4 KQG2F10-02 17 16.4 31.6 13.9 17 41.5 28.8
    3/8 KQG2F10-03 19 33 14.7 30.4
    Ø12 1/4 KQG2F12-02 19 18.5 32.6 13.3 18.6 58.3 37.5
    3/8 KQG2F12-03 34 14.7 32.3
    1/2 KQG2F12-04 24 39.3 18.4 50.2
    Ø 16 3/8 KQG2F16-03 24 24.6 35.3 13.5 20.8 81 59.7
    1/2 KQG2F16-04 40.6 18.8 113 57
    Uwaga 1) Ř D oznacza maksymalną średnicę.
    Uwaga 2) Indicates values when using FEP tubing.
    Ø16 oznacza wartości w przypadku stosowania wyłącznie rurek nylonowych.

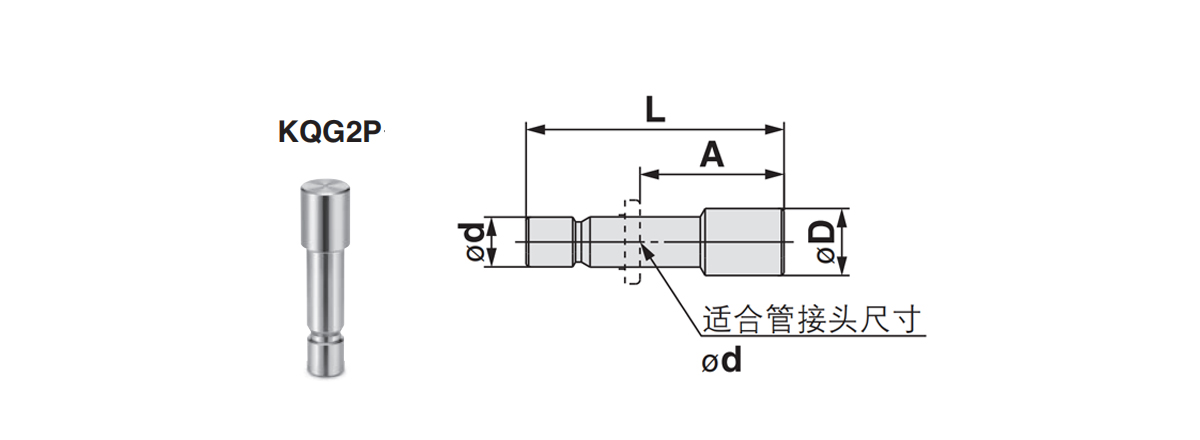

    Wtyczka: KQG2P
    Nadaje się do połączeń rurowych
    Wymiary od     		Modelkakakakakakakakakakakakakakakakaka ØD L A Jakość G
    Ø3,2 KQG2P-23 5 28.9 16.9 2.7
    Ø4 KQG2P-04 6 29.6 17 4.1
    Ø6 KQG2P-06 8 30.8 17.2 8.5
    Ø8 KQG2P-08 10 33.7 17.6 15.5
    Ø10 KQG2P-10 12 34.6 17.6 24.1
    Ø12 KQG2P-12 14 36.5 17.9 35.8
    Ø16 KQG2P-16 18 38.6 17.8 65.5

Powiązane produkty

Blog i aktualności

Nasze najnowsze aktualności i
blog

Zobacz więcej

Autentyczna, niezawodna jakość naturalnie się wyróżnia.

Wybór wynika z zaufania, a współpraca z uczciwości.

  • P: Jak szybko możemy otrzymać odpowiedź po wysłaniu zapytania?

    Odpowiemy Ci w ciągu 24 godzin od otrzymania zapytania w dniach roboczych.

  • P: Czy jesteś bezpośrednim producentem lub firmą handlową?

    Jesteśmy producentem i posiadamy własny dział sprzedaży międzynarodowej. Dzięki temu możemy sami produkować i sprzedawać.

  • P: Czy możesz tworzyć produkty niestandardowe?

    Tak, możemy opracowywać i produkować produkty zgodnie z rysunkami lub próbkami dostarczonymi przez klientów.

  • P: W jaki sposób Twoja firma gwarantuje jakość produktu?

    Przede wszystkim przeprowadzimy kontrolę po każdym procesie. W przypadku gotowych produktów przeprowadzimy 100% kontrolę zgodnie z wymaganiami klientów i międzynarodowym standardem.

  • P: Dokąd głównie eksportujecie swoje produkty?

    Nasze produkty eksportujemy głównie do Niemiec, Stanów Zjednoczonych, Danii i kilkunastu krajów Europy i Ameryki Północnej
