Cienki cylinder serii CQ2 (długi skok)
  • Cienki cylinder serii CQ2 (długi skok)
Cienki cylinder

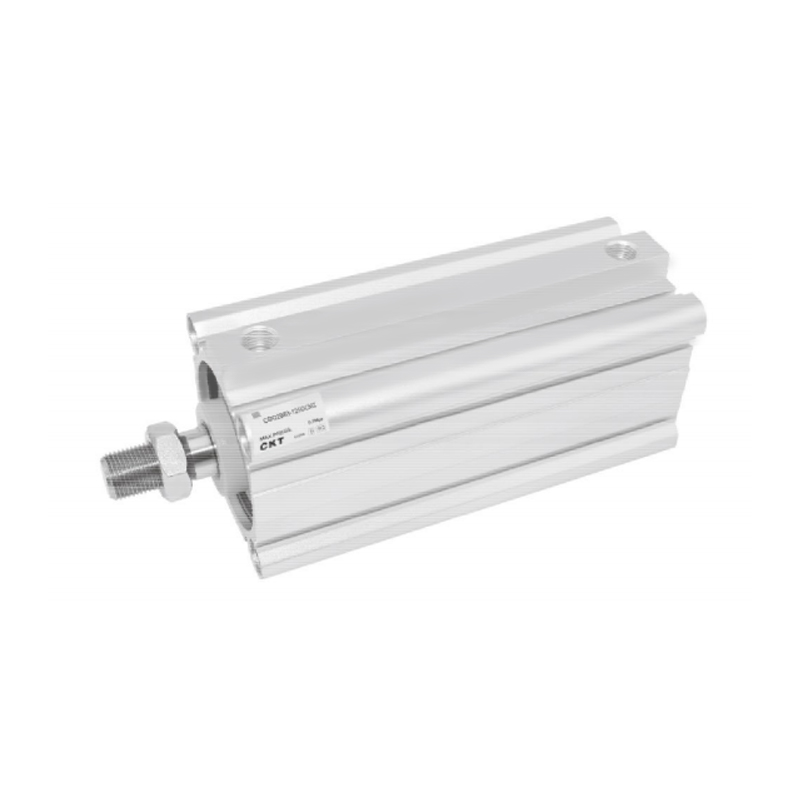

Cienki cylinder serii CQ2 (długi skok)

Cienki cylinder serii CQ2 (długi skok) jest przeznaczony do zastosowań o długim skoku i ograniczonej przestrzeni. Jest znany ze swojej zwartej konstrukcji i niezawodnego działania i nadaje się do różnych scenariuszy automatyki przemysłowej.

• Wbudowane urządzenie buforujące zmniejsza wpływ: W przedniej pokrywie cylindra i tłoku zastosowano stałe elementy buforowe, które skutecznie redukują wibracje i hałas podczas przełączania oraz poprawiają stabilność pracy.

• Kompaktowy mechanizm mocowania zapewnia niezawodność: Beczka cylindra i pokrywa końcowa są połączone wydajną metodą zatrzaskową, co zapewnia zwartą i stabilną konstrukcję oraz zwiększoną ogólną trwałość.

• Wygodna integracja przełącznika magnetycznego: Specjalna konstrukcja cylindra ułatwia szybki montaż wyłącznika magnetycznego i optymalizuje integrację funkcji czujnikowych.

• Elastyczne opcje wykrywania magnetycznego: Magnes można selektywnie skonfigurować tak, aby spełniał różne potrzeby w zakresie wykrywania i poprawiał możliwości adaptacji aplikacji.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Cienki cylinder serii CQ2 (duży rozmiar otworu)
NASTĘPNY：Cienki cylinder serii CQ2
  • Rozmiar otworu (mm) 32 40 50 63 80 100
    Płyn Powietrze
    Akcja Podwójne działanie
    Zakres ciśnienia roboczego 0,05 ~ 1,0 MPa
    Temperatura otoczenia i płynu Z automatycznym przełącznikiem: -10 ℃ ~ 60 ℃, bez automatycznego przełącznika: -10 ℃ ~ 70 ℃
    Gwint końca drążka Gwint wewnętrzny (standard) Gwint zewnętrzny (opcja)
    Prędkość tłoka 50 ~ 500 mm/s
    Poduszka Standardowy zderzak gumowy
    Tolerancja długości skoku
    (mm)     		1.40
    Smarowanie Nie jest wymagane
    Montaż Obydwa końce gwintowane (standard)
    Średnica rury Rc 1/8 1/4 3/8
    *Jeśli chcesz zastosować smarowanie, użyj  ISOVG32

  • (): Rozmiar magnesu automatycznego przełączania jest inny niż D-A7

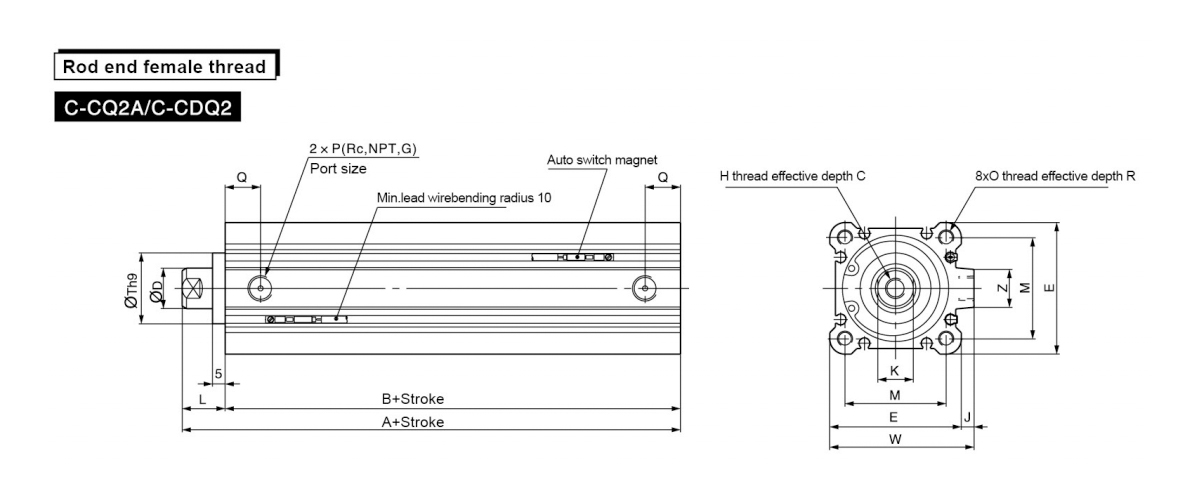

    Rozmiar otworu
    (mm)     		Udar A B C D E G H I J K L M O P Q R S Thg U Z
    32 125 ~ 200
    250 300     		62.5 45.5 13 16 45 5 M8×1,25 60 4.5 14 17 34 M6×1,0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0,052
    40 72 55 13 16 52 5 M8×1,25 69 5 14 17 40 M6×1,0 RC1/8 14 10 66 28 0 35 14
    -0,052
    50 73.5 55.5 15 20 64 5 M10×1,5 86 7 17 18 50 M8×1,5 RC1/4 14 14 80 35 0 41 19
    -0,062
    63 75 57 15 20 77 5 M10×1,5 103 7 17 18 60 M10×1,5 RC1/4 16.5 18 93
    35     		0 47.5 19
    -0,062
    80 86 66 21 25 98 5 M16×2,0 132 6 22 20 77 M12×1,75 RC3/8 19 22 112.5
    43     		0 57.5 26
    -0,062
    100 97.5 75.5 27 30 117 5 M20×2,5 156 6.5 27 22 94 M12×1,75 RC3/8 23 22 132.5
    59     		0 67.5 26
    -0,074

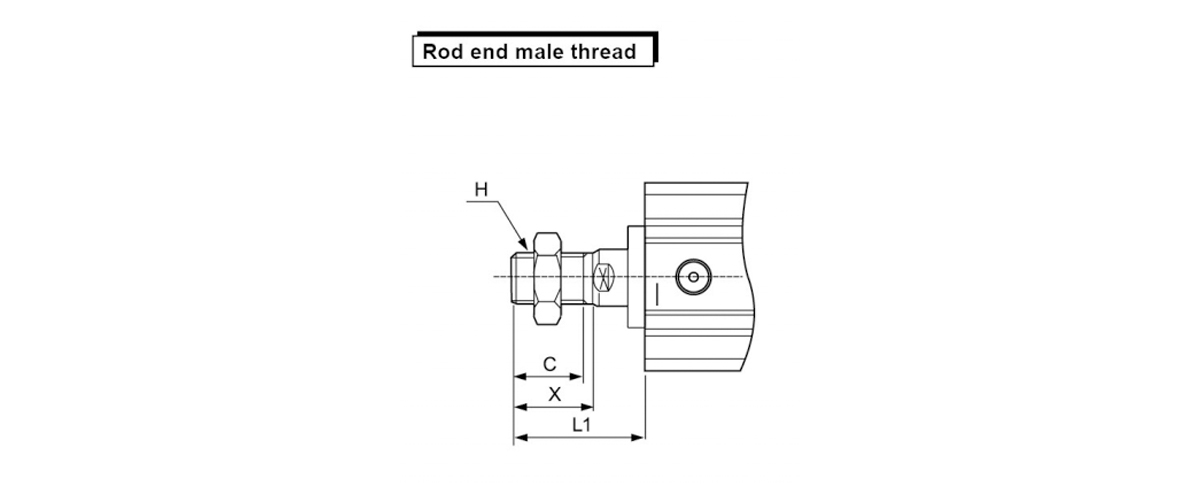

    Rozmiar otworu
    (mm)     		C H L1 X
    32 20.5 M14×1,5 38.5 23.5
    40 20.5 M14×1,5 38.5 23.5
    50 26 M18×1,5 43.5 28.5
    63 26 M18×1,5 43.5 28.5
    80 32.5 M22×1,5 53.5 35.5
    100 32.5 M26×1,5 53.5 35.5
