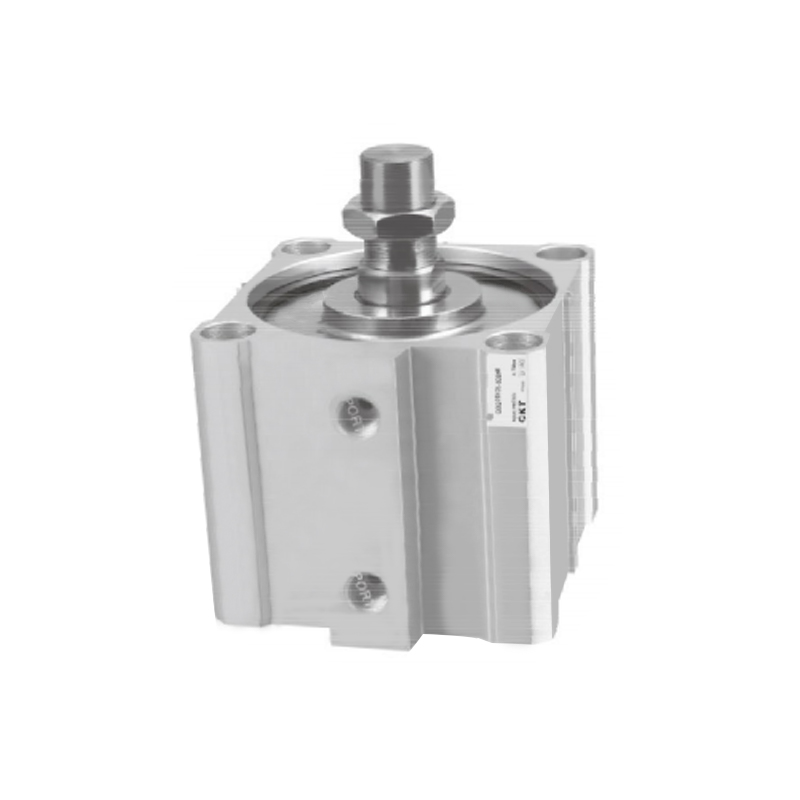

Cienki cylinder serii CQ2 (duży rozmiar otworu)
  • Cienki cylinder serii CQ2 (duży rozmiar otworu)
Cienki cylinder

Cienki cylinder serii CQ2 (duży rozmiar otworu)

Cienki cylinder serii CQ2 (duży rozmiar otworu) jest znany ze swojego dużego rozmiaru otworu i jest typowym rozwiązaniem dla elementów napędowych w sytuacjach wrażliwych na przestrzeń w dziedzinie automatyki przemysłowej. Podstawową koncepcją projektową jest zminimalizowanie wymiarów instalacji osiowej przy jednoczesnym zapewnieniu niezbędnej siły wyjściowej, co zapewnia większą elastyczność rozmieszczenia sprzętu.

• Zgodność z normami: Jego konstrukcja i produkcja są zgodne z wymaganiami obowiązujących podstawowych specyfikacji przemysłowych.

• Połączenie konstrukcyjne: Korpus cylindra i pokrywa końcowa wykorzystują unikalną metodę blokowania pierścieniowego, tworząc stabilne i niezawodne połączenie przy wyjątkowo małych wymiarach osiowych.

• Charakterystyka ściany wewnętrznej: Wewnętrzna ścianka lufy cylindra poddana została specjalnemu procesowi wzmacniania powierzchni, co zapewnia jej doskonałą odporność na zużycie i zapewnia długoletnią trwałość.

• Przewaga przestrzenna: Jego wyjątkową cechą jest znacznie zoptymalizowana długość osiowa, która może skutecznie zmniejszyć zapotrzebowanie na przestrzeń instalacyjną sprzętu.

• Integracja czujników: Zewnętrzny obwód cylindra cylindra został zaprojektowany ze znormalizowaną strukturą rowków, aby ułatwić szybką instalację i pozycjonowanie czujnika wykrywania położenia skoku.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Cienki cylinder serii CQM (typ drążka prowadzącego)
NASTĘPNY：Cienki cylinder serii CQ2 (długi skok)
  • Rozmiar otworu (mm) 125 140 160 180 200
    Płyn Powietrze
    Akcja Podwójne działanie
    Dowód ciśnienia 1,5 MPa (15,3 kgf/cm²)
    Maks. ciśnienie robocze 1,0 MPa (10,2 kgf/cm²)
    Min. Ciśnienie robocze 0,05 MPa (0,51 kgf/cm²)
    Temperatura otoczenia i płynu -10 ~ 60 ℃
    Gwint końcówki drążka Gwint żeński (standardowy), gwint męski (opcja)
    Poduszka Standardowy zderzak gumowy
    Prędkość tłoka 50-500 mm/s 20-400mm/s
    Tolerancja długości skoku 1.40
    *Smarowanie Nie jest wymagane
    Montaż Motyka przelotowa i gwintowanie na obu końcach
    Średnica rury RC(PT)3/8 RC(PT)1/2
    *Jeśli chcesz zastosować smarowanie, użyj ISOVG32.

  • Nuda

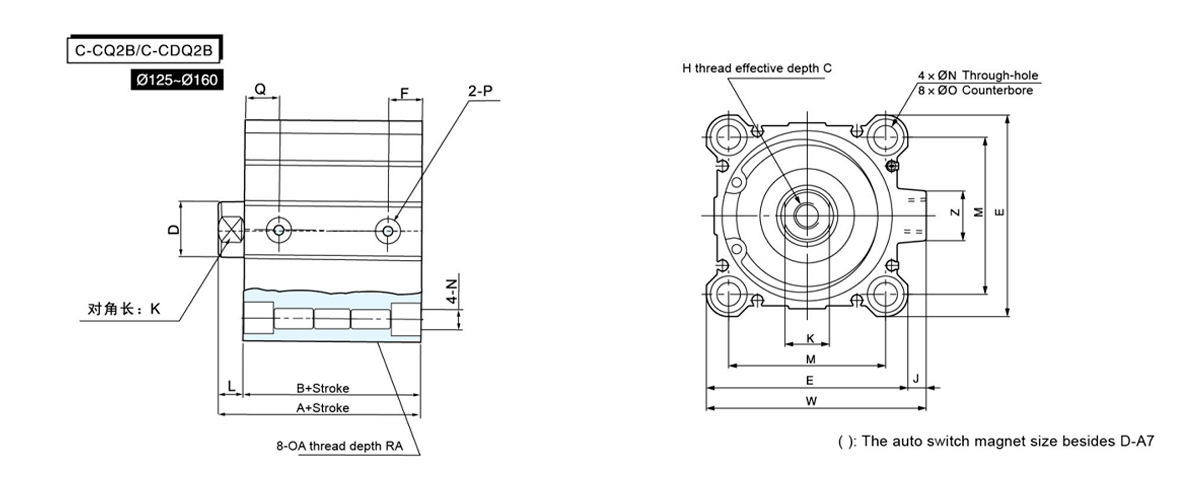

    Rozmiar     		Skok standardowy (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 Wc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 Wc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Wc3/8 27.5 28 21.2 32

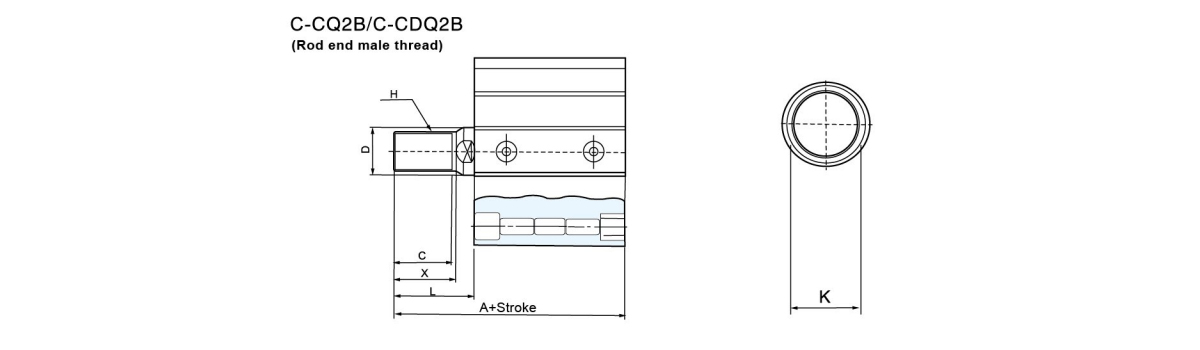

    Nuda Size
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

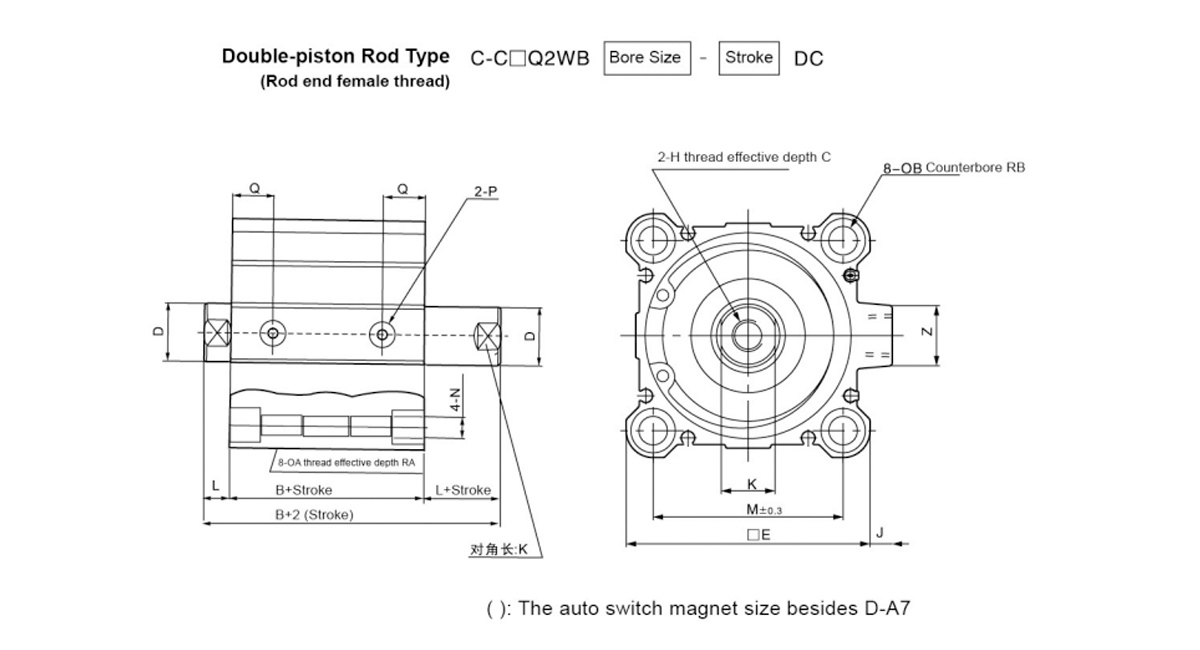

    Nuda Size Standardowy skok A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

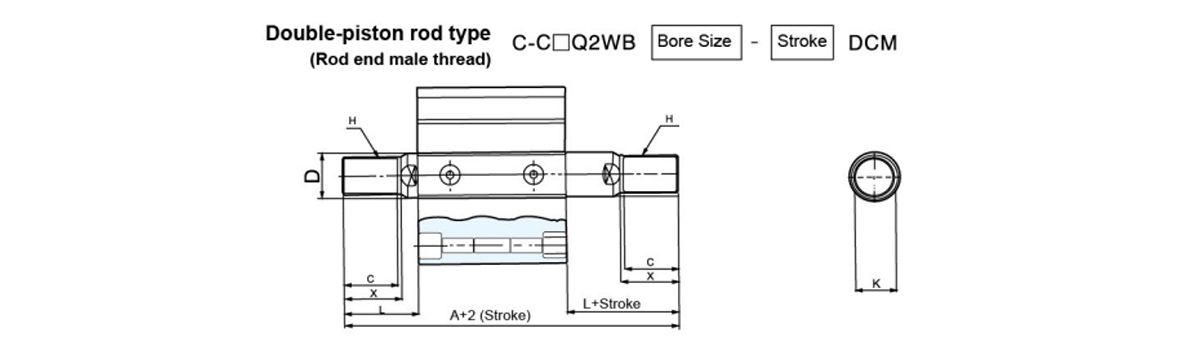

    Nuda Size A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
