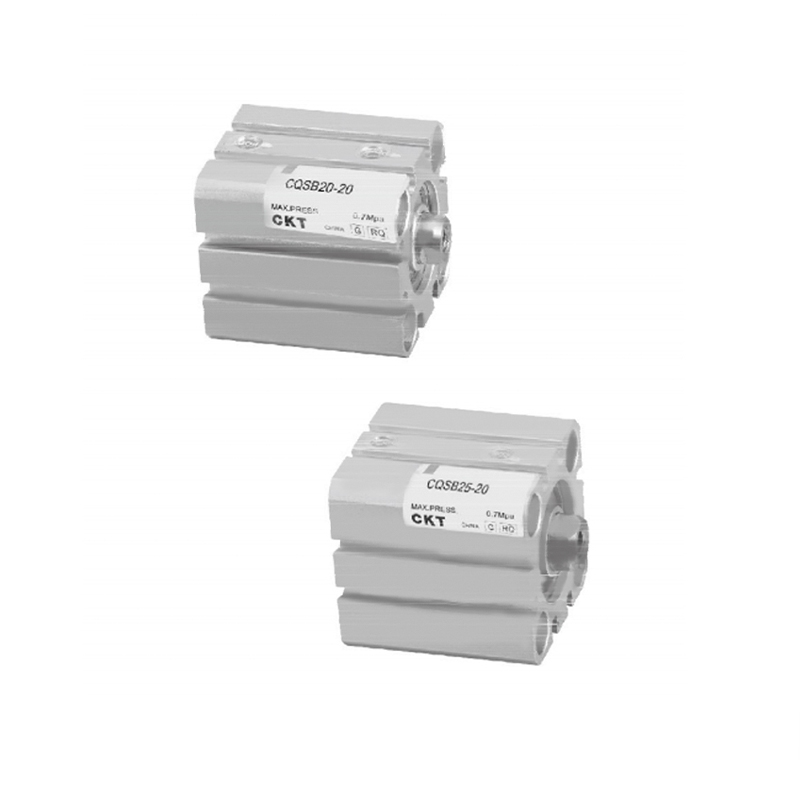

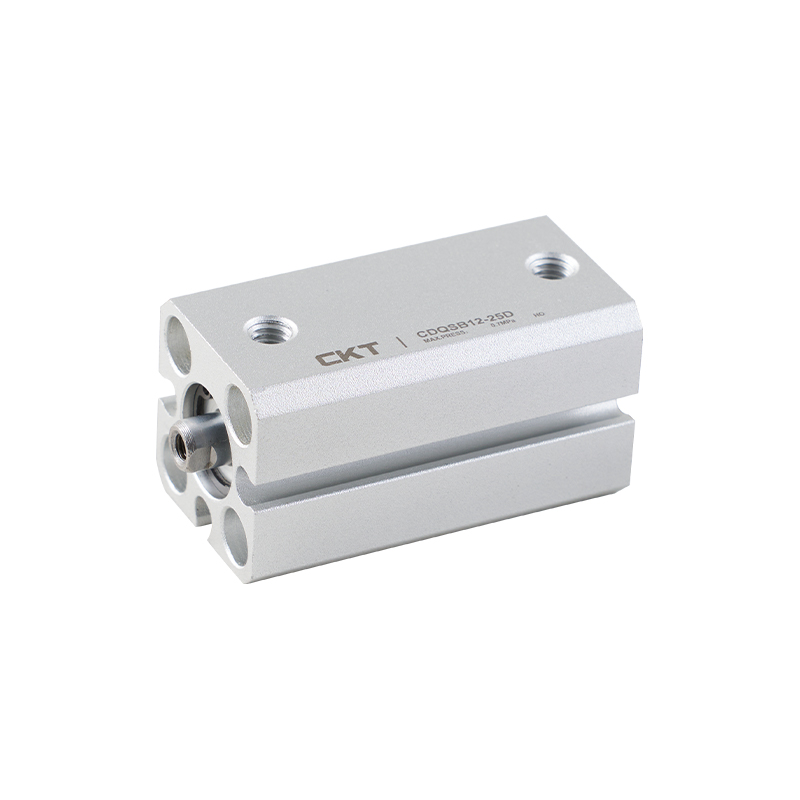

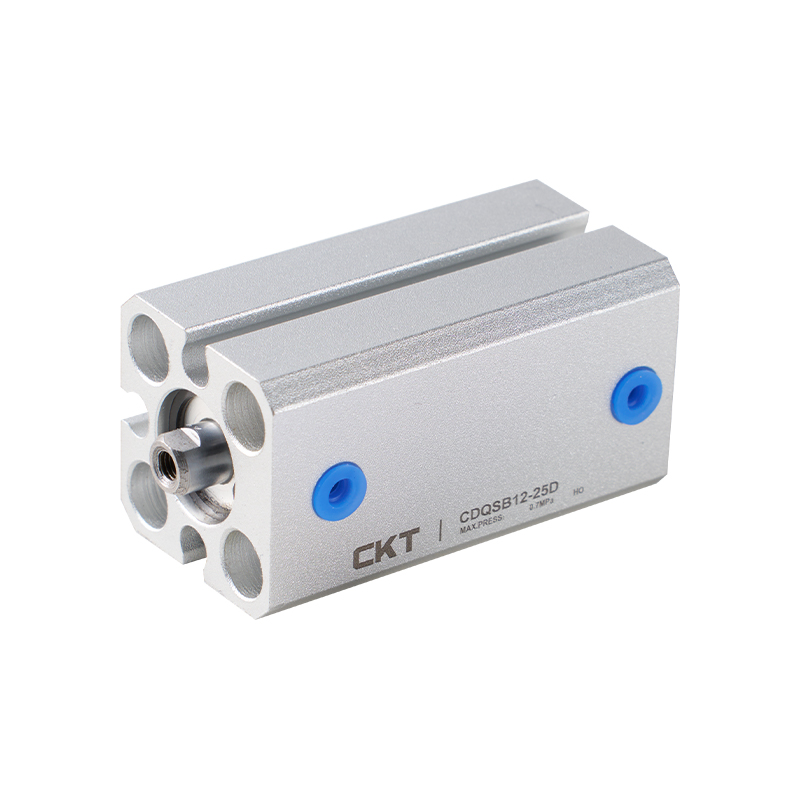

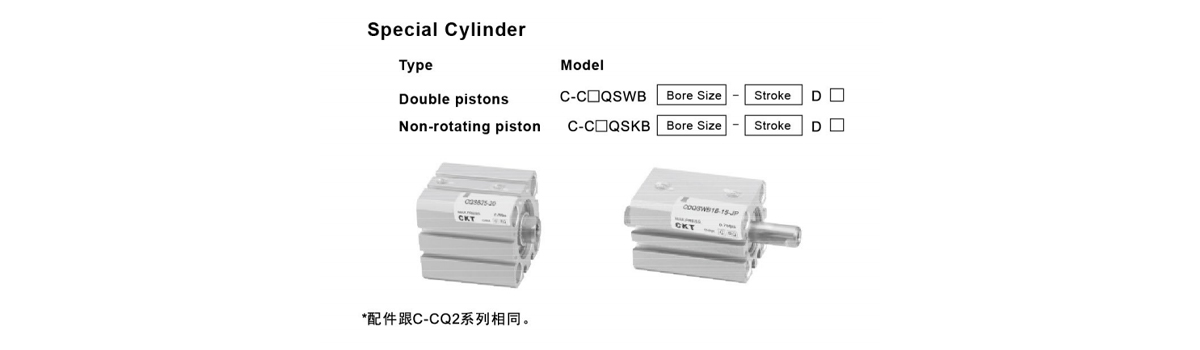

Nowy cienki cylinder serii CQS

Jako wydajny siłownik pneumatyczny w dziedzinie nowoczesnej automatyki przemysłowej, nowy cienki cylinder serii CQS osiągnął skoordynowaną optymalizację wykorzystania przestrzeni i konfiguracji funkcjonalnej poprzez innowacje konstrukcyjne, zapewniając bardziej elastyczne rozwiązanie napędowe dla kompaktowego układu sprzętu.

1. Wielokierunkowy projekt kompatybilności instalacji
Korpus cylindra integruje wielowymiarowy interfejs instalacyjny przełącznika magnetycznego. Wśród nich specyfikacja małej średnicy cylindra zapewnia trójstronną powierzchnię odniesienia do montażu, a specyfikacja średniej i dużej średnicy cylindra została rozszerzona do czterostronnego trybu instalacji, w tym powierzchni odniesienia portu, co znacznie poprawia swobodę rozmieszczenia i możliwości adaptacji elementu czujnikowego.

2. Architektura optymalizacji wykorzystania przestrzeni
Przyjmując kompaktową konfigurację z dodatnim ściskaniem, kluczowe komponenty ruchu są zoptymalizowane topologicznie. Przy założeniu utrzymania standardowej wydajności wyjściowej, jednocześnie zmniejsza się zajęcie przestrzeni osiowej i promieniowej, skutecznie uwalniając zasoby przestrzeni wewnętrznej sprzętu.

3. Kompozytowa konstrukcja instalacji
Podstawa łączy w sobie otwory przelotowe i gwintowane, wbudowane wsporniki do podwójnego montażu. Dzięki modułowej konstrukcji interfejsu jest on zgodny z wymaganiami przyłączeniowymi głównych mechanizmów, zmniejsza złożoność integracji systemu i umożliwia szybkie wdrożenie w wielu scenariuszach.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Cienki cylinder serii SDA
NASTĘPNY：Cienki cylinder serii CQM (typ drążka prowadzącego)

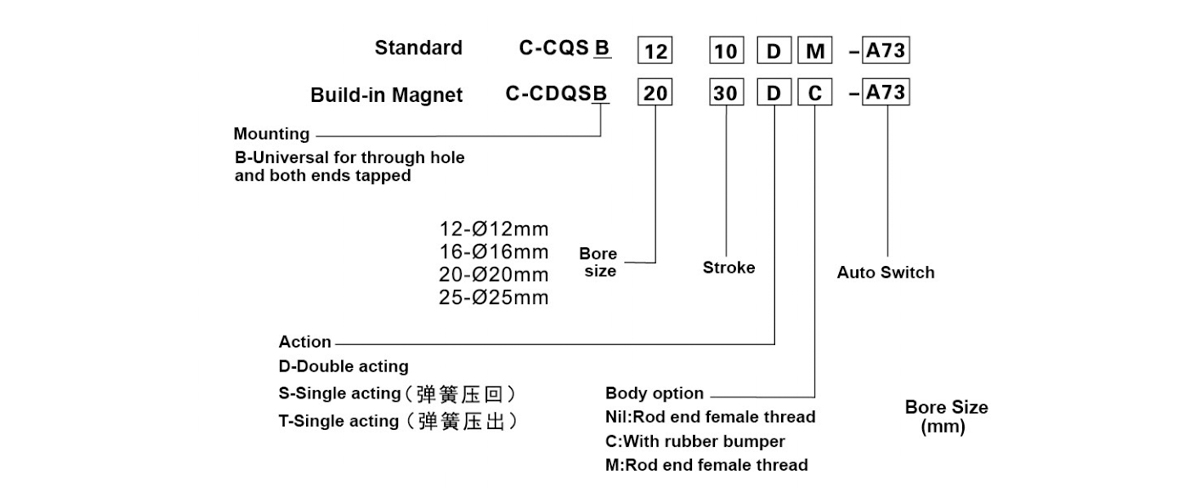

  • Rozmiar otworu (mm) 12 16 20 25
    Płyn Powietrze
    Akcja Podwójnego działania, jednostronnego działania: powrót/wydłużenie sprężyny
    Dowód ciśnienia 1.5MPa{15.3kgf/cm²}
    Maks. ciśnienie robocze 1.0MPa{10.2kgf/cm²}
    Temperatura otoczenia i płynu -10 ℃ ~ 60 ℃
    Gwint końcówki drążka Gwint żeński (standardowy), gwint męski (opcja)
    Poduszka Zero
    Prędkość tłoka 50 ~ 500 mm/s
    Tolerancja długości skoku 1
    *Smarowanie Nie jest wymagane
    Montaż Otwór przelotowy, oba końce gwintowane (uniwersalne)
    Rozmiar portu M5×0,8
    *Jeśli chcesz zastosować smarowanie, użyj ISOVG32.

  • Skok/model automatycznego przełącznika
    Rozmiar otworu
    (mm)     		Skok standardowy (mm) Automatyczne przełączanie
    Podwójne działanie Pojedyncze działanie Typ instalacji tunelowej
    12 5,10,15
    20,25,30,     		510 A93(V)
    M9N(V)
    M9B(V)
    F9BA     		A96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

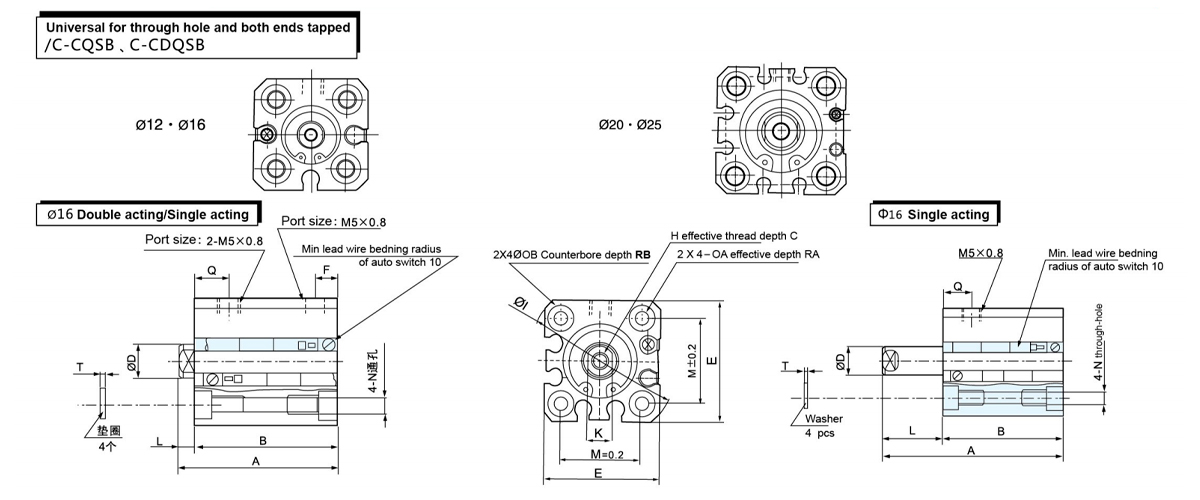

  • Wymiary dla działania dwustronnego/jednostronnego działania
    Dotyczy
    Rozmiar otworu
    (mm)     		Standardoweoweowe
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3×0,5 32 5 15.5 3.5 M4×0,7 6.5 7 4 0.5 7.5
    16 8 8 29 M4×0,7 38 6 20 3.5 M4×0,7 6.5 7 4 0.5 7.5
    20 7 10 36 M5×0,8 47 8 25.5 5.4 M6×1,0 9 10 7 1 9
    25 12 12 40 M6×1,0 52 10 28 5.4 M6×1,0 9 10 7 1 11

    Podwójnego działania (ST = skok)
    Dotyczy
    Rozmiar otworu
    (mm)     		Udar
    Zasięg
    (mm)     		Typ podstawowy Wbudowany magnes
    A B F L Q A B
    12 5 ~ 30 20,5 ul 17 ul 5 3.5 7.5 25,5 ul 22 ul
    16 5 ~ 30 20,5 ul 17 ul 5 3.5 7.5 25,5 ul 22 ul
    20 5 ~ 50 24 ul 19,5 ul 5.5 4.5 9 34 ul 29,5 ul
    25 5 ~ 50 27,5 ul 22,5 ul 5.5 5 11 37,5 ul 32,5 ul

    Pojedynczego działania (ST = skok)

    Dotyczy
    Rozmiar otworu
    (mm)
    Udar
    Zasięg
    (mm)     		Standardoweoweowe Wbudowany magnes
    A B F L A B
    5ST 10 sT 5ST 10 sT 5ST 10 sT 5ST 10 sT
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

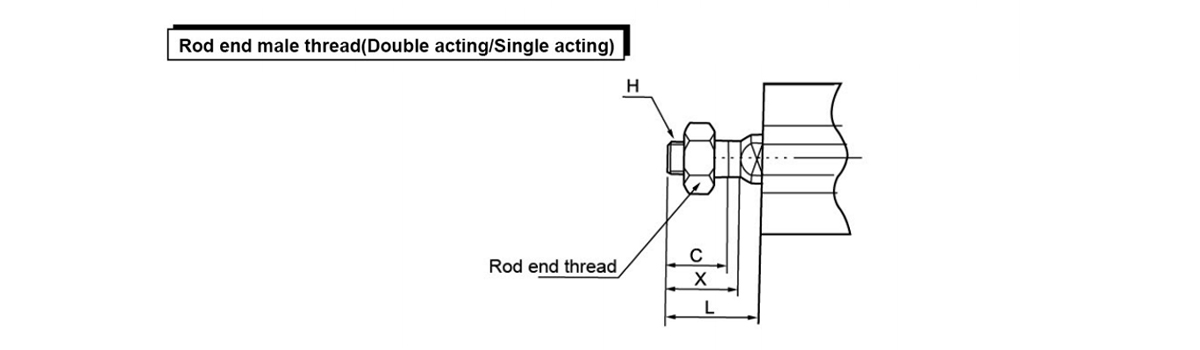

    Dotyczy
    Rozmiar otworu
    (mm)     		C H L X
    12 9 M5×0,8 14 10.5
    16 10 M6×1,0 15.5 12
    20 12 M8×1,25 18.5 14
    25 15 M10×1,25 22.5 17.5

    Dotyczy
    Rozmiar otworu
    (mm)     		C H L X
    5ST 10 sT
    12 9 M5×0,8 19 24 10.5
    16 10 M6×1,0 20.5 25.5 12
    20 12 M8×1,25 23.5 28.5 14
    25 15 M10×1,25 27.5 32.5 17.5

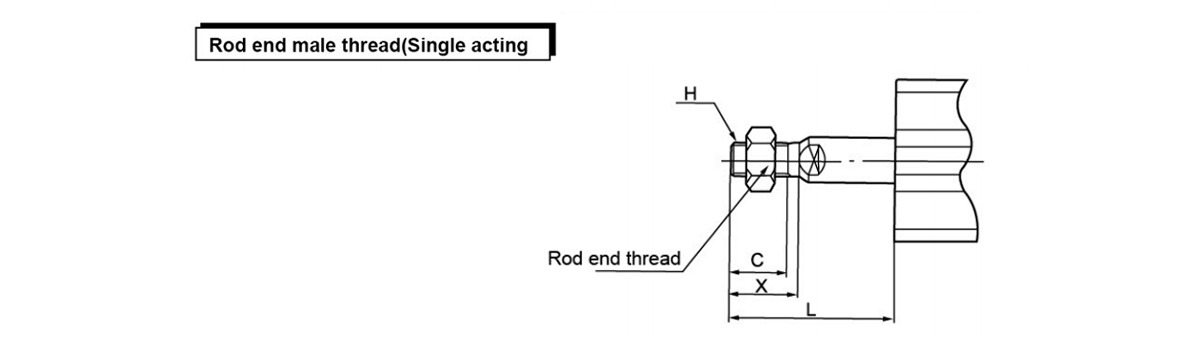

    Pojedyncze działanie (ST = plan podróży)

    Dotyczy
    Rozmiar otworu
    (mm)
    Udar
    Zasięg
    (mm)     		Standardoweoweowe Wbudowany magnes
    A B L Q A B
    5ST 10 sT 5ST 10S 5 Św 10 sT 5ST 10 sT 5 Św 10 sT
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
