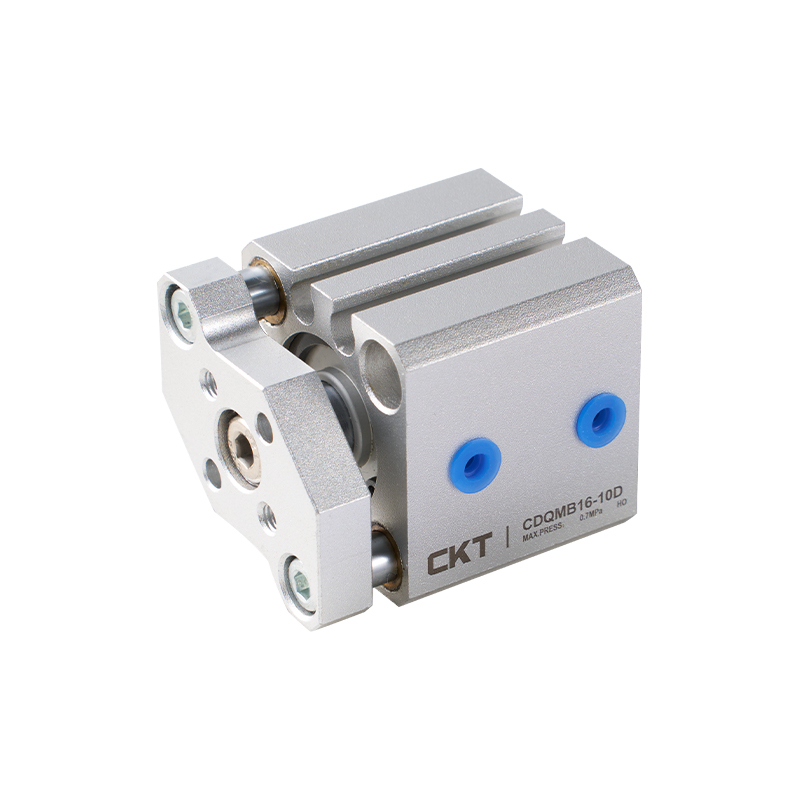

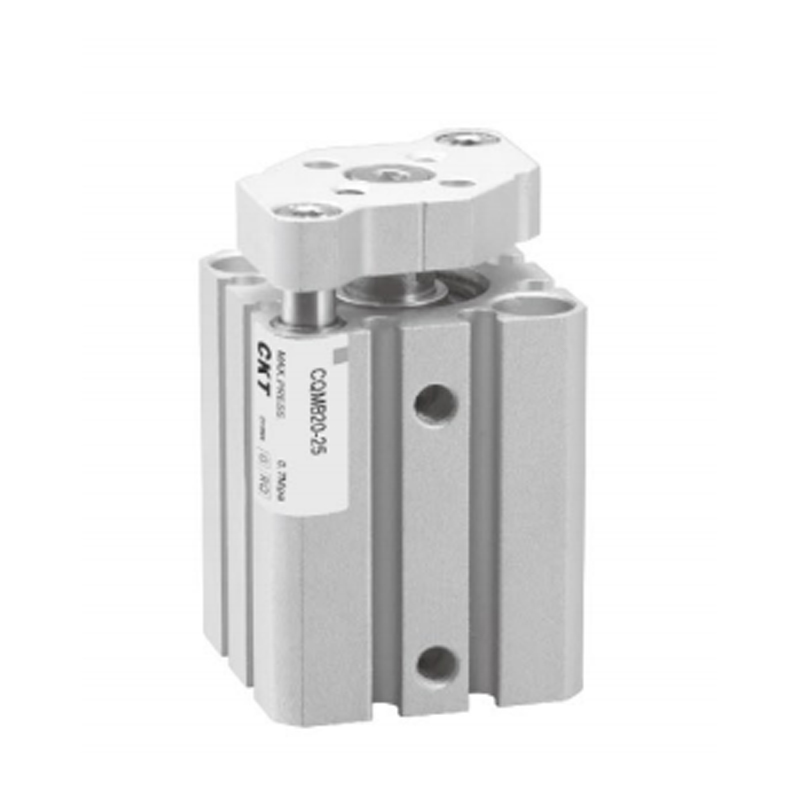

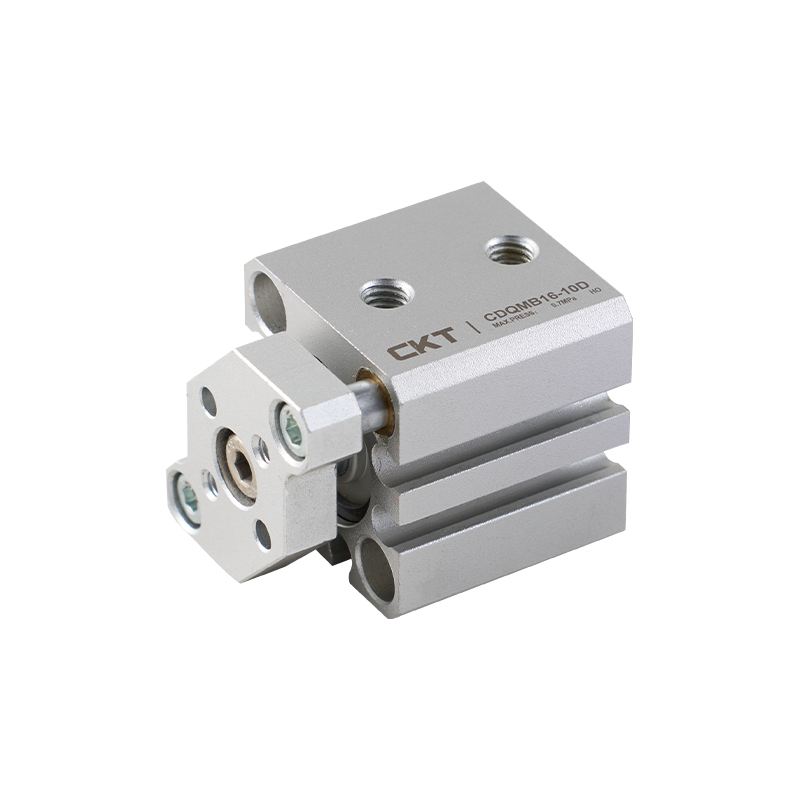

Cienki cylinder serii CQM (typ drążka prowadzącego)

Cienki cylinder serii CQM (typ z prętem prowadzącym) został zaprojektowany z myślą o prowadnicach o dużej sztywności i niewielkich rozmiarach. Łączy w sobie funkcje podtrzymywania obciążenia i przeciwdziałania skręcaniu poprzez konstrukcję podwójnego drążka prowadzącego, aby sprostać potrzebom precyzyjnego pozycjonowania.

1. Znormalizowana i wzmocniona konstrukcja
Zgodnie ze specyfikacjami standardu JIS zastosowano w nim zintegrowaną konstrukcję z podwójnym drążkiem prowadzącym, aby zapewnić sztywność konstrukcyjną i stabilność operacyjną.

2. Możliwość adaptacji przestrzeni
Kompaktowa obudowa znacznie zmniejsza wymagania dotyczące przestrzeni instalacyjnej i nadaje się do scenariuszy automatyki o ograniczonej przestrzeni.

3. Kompozytowa odporność na obciążenia mimośrodowe
System podwójnego drążka prowadzącego jednocześnie eliminuje przesunięcie obrotowe, zapewnia doskonałe działanie przeciwzginające i przeciwskrętne oraz dostosowuje się do asymetrycznych warunków obciążenia.

4. Wysoka kompatybilność obciążenia
Mechanizm drążka prowadzącego może przenosić duże obciążenia ruchowe i siły boczne, zmniejszając wpływ naprężeń wywołanych warunkami wspornika na korpus cylindra.

5. Precyzyjne sterowanie prowadnicą
Dokładność braku obrotu końcowego wynosi ≤ ± 0,2°, co zapewnia wysoką precyzję trajektorii ruchu liniowego.

6. Zgodność instalacji
Wymiary montażowe głównego korpusu są zgodne ze standardową serią cienkich cylindrów o tych samych specyfikacjach, co umożliwia szybką wymianę lub modernizację sprzętu.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Nowy cienki cylinder serii CQS
NASTĘPNY：Cienki cylinder serii CQ2 (duży rozmiar otworu)

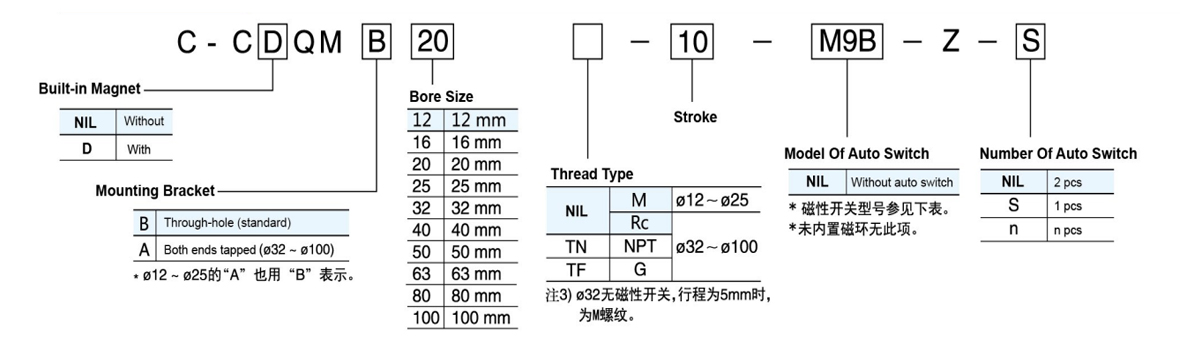

  • Akcja Pojedynczy pręt, podwójne działanie
    Maks. ciśnienie robocze 1,0   MPa
    Min.Praca
    Ciśnienie     		Ř12, Ř16 0,12   MPa
    Ø20~0100 0,1   MPa
    Temperatura otoczenia i płynu Bez automatycznego przełącznika: -10 ~ 70 ℃, Z automatycznym przełącznikiem: -10 ~ 60 ℃ (bez zamrażania)
    Poduszka Zderzak z obu stron
    Tolerancja długości skoku 10mm
    Prędkość tłoka Ř12~Ř40 50 ~ 500     mm/s
    Ř50 ~ Ř100 50~300     mm/s

  • Nuda
    Rozmiar
    (mm)     		Udar
    Zasięg

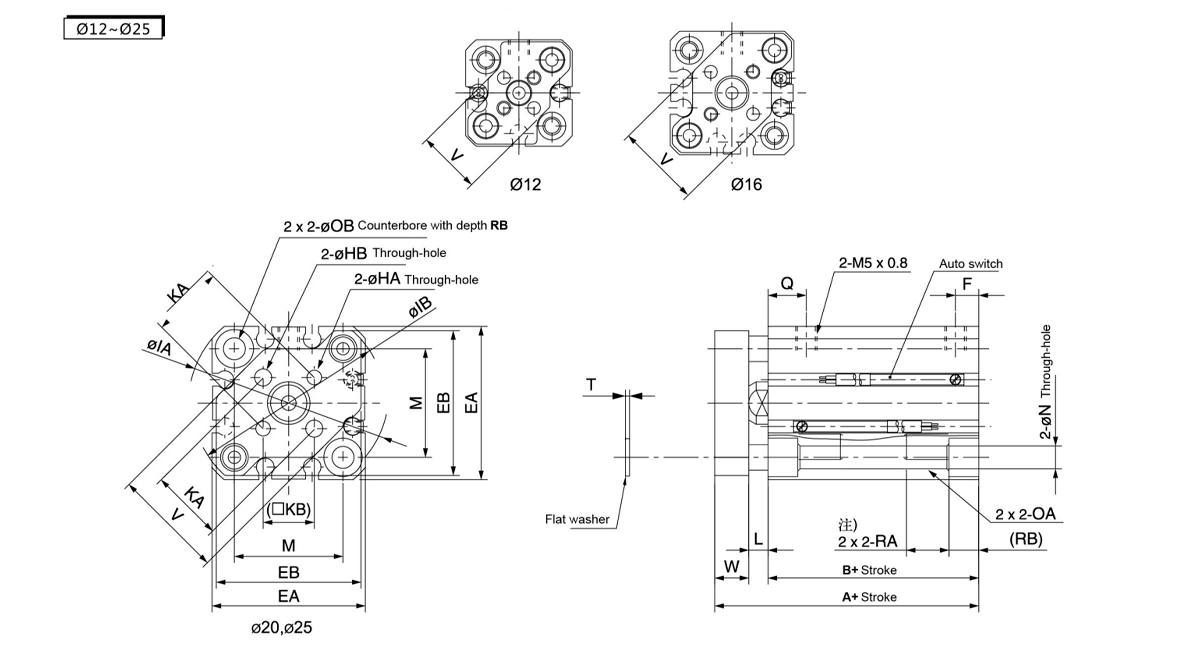

    (mm)     		Bez automatycznego przełączania Z automatycznym przełączaniem EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5 ~ 30 26.5 17 31.5 22 25 24 5 M3×0,5 M4×0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5 ~ 30 26.5 17 31.5 22 29 28 5 M3×0,5 M4×0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5 ~ 50 32 19.5 42 29.5 36 34 5.5 M4×0,7 M6×1,0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5 ~ 50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0,8 M6×1,0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

    Obydwa końce są gwintowane (C-CQMA)
    Nuda Size

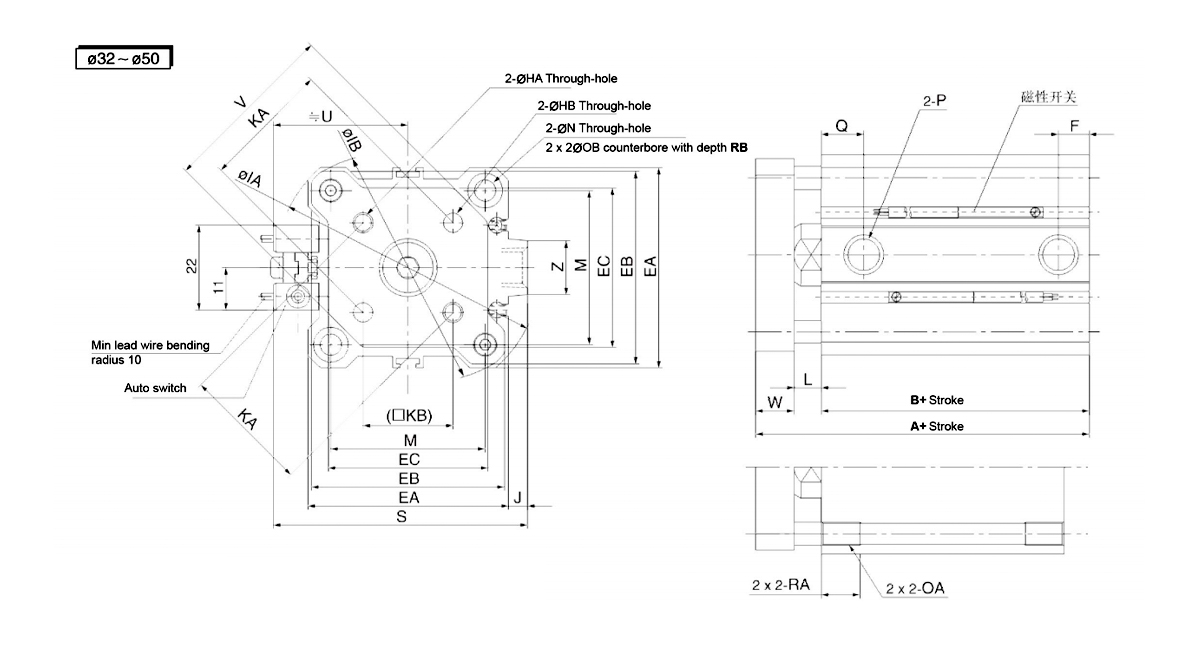

    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5×0,8 M6×1,0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0,8 M6×1,0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1,0 M8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1,0 M10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1,25 M12×1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12×1,75 10 0,2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    Nuda Size
    (mm)

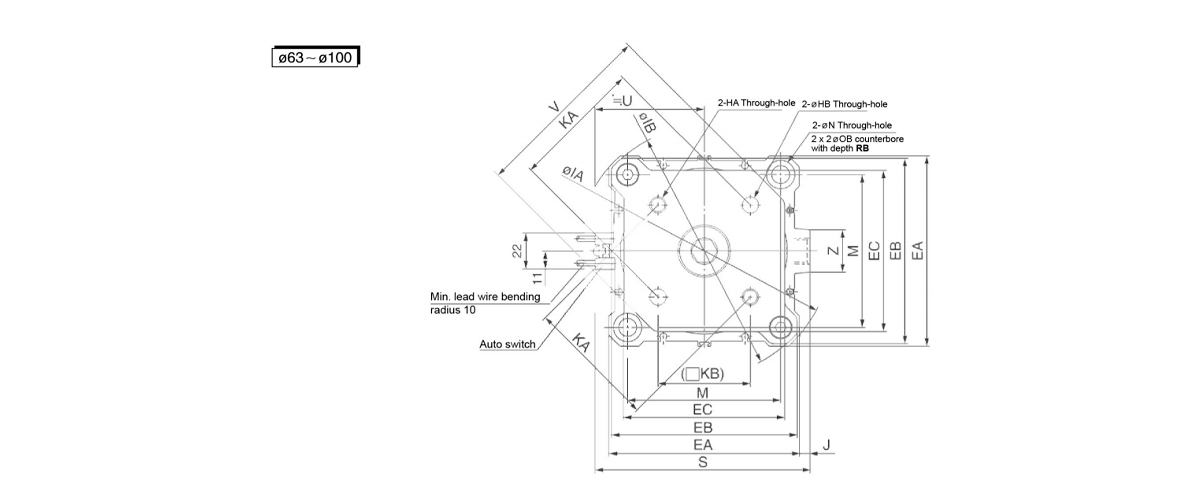

    Udar Range
    (mm)     		Bez automatycznego przełączania Z automatycznym przełączaniem EA EB WE
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0,8 - - 50 33 7.5 10.5 Wc1/8 NPT1/8 G1/8 45 43 34.4
    10 ~ 50 7.5 10.5 Wc1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5 ~ 50 46.5 29.5 8 11 Wc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Wc1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10 ~ 50 50.5 30.5 10.5 10.5 Wc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Wc1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10 ~ 50 56 36 10.5 15 Wc1/4 NPT1/4 G1/4 66 46 10.5 15 Wc1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10 ~ 50 67.5 43.5 12.5 16 Wc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Wc3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10 ~ 50 79 53 13 23 Wc3/8 NPT3/8 G3/8 89 63 13 23 Wc3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
