Cienki siłownik dwustronnego działania serii SDAD

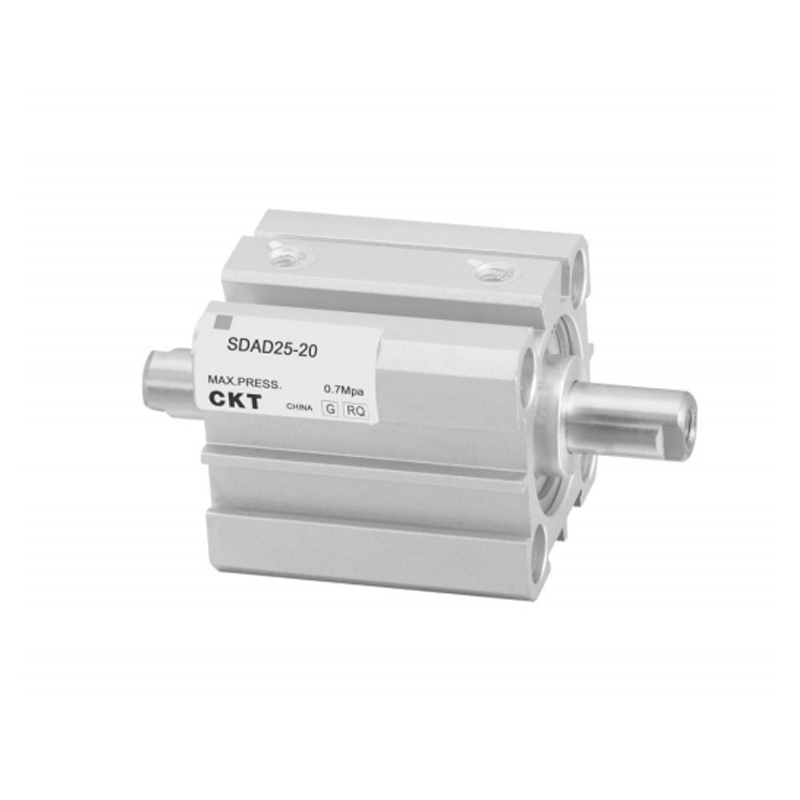

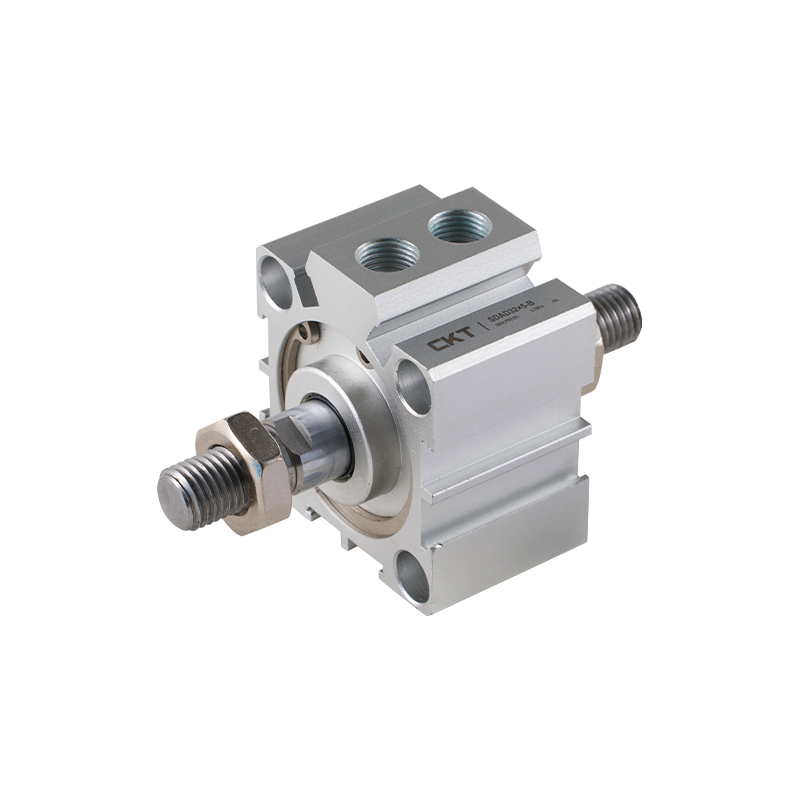

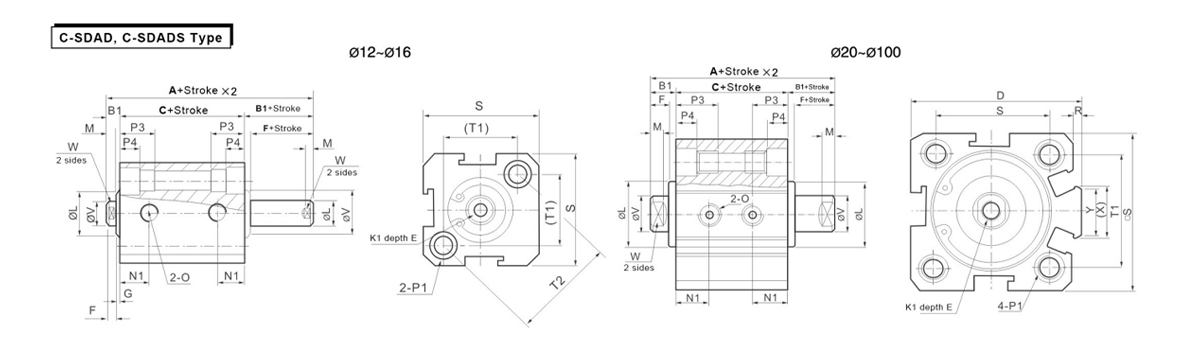

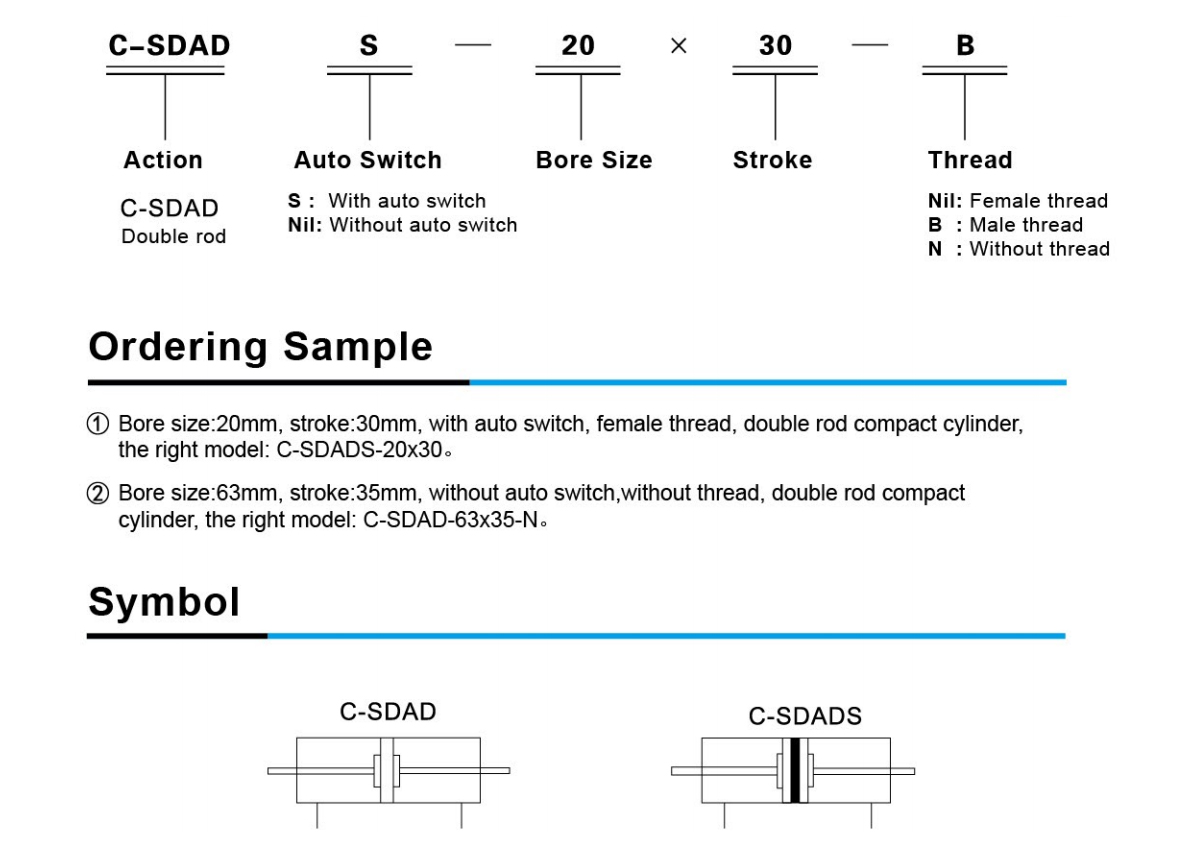

Cienki siłownik dwustronnego działania serii SDAD to kompaktowy siłownik pneumatyczny o cienkiej konstrukcji skrzynkowej i zintegrowanym podwójnym mechanizmie prowadzącym tłoczyska. Osiąga liniowy ruch posuwisto-zwrotny dzięki dwukierunkowemu napędowi pneumatycznemu. Jego podstawową cechą jest rozwiązanie sztywnych wymagań wyjściowych w warunkach ograniczonej przestrzeni instalacyjnej poprzez optymalizację przestrzeni fizycznej i konstrukcję prowadzącą o wysokiej sztywności.

• Koncepcja ultracienkiej konstrukcji
Wysokość przekroju cylindra jest znacznie zmniejszona, a głębokość konstrukcyjna jest zmniejszona o około 30% - 50% w porównaniu do cylindrów konwencjonalnych. Nadaje się do osadzonych instalacji lub gęsto zaaranżowanych scen, skutecznie poprawiając wykorzystanie przestrzeni sprzętu.

• Dwuosiowy, anty-mimośrodowy mechanizm obciążający
Dwa równoległe tłoczyska tworzą system tłumienia momentu obrotowego, który jednocześnie przenosi obciążenia promieniowe i momenty wywracające, poprawia stabilność ruchu efektora końcowego w warunkach mimośrodowego obciążenia i eliminuje ryzyko zakleszczenia tłoczyska.

• Dwukierunkowy pneumatyczny tryb podwójnego działania
Standardowa konfiguracja architektury napędu dwuportowego realizuje dwukierunkową równą siłę wyjściową tłoczyska poprzez sterowanie zaworem zmiany kierunku. Zarówno skok do przodu, jak i powrotny zapewniają pełną moc wyjściową bez potrzeby stosowania sprężyny powrotnej.

• Integracja kolei o dużej sztywności
Wał prowadzący i korpus cylindra mają zintegrowaną wzmocnioną konstrukcję, a wahania ruchu są redukowane dzięki technologii eliminacji luzu wstępnego obciążenia. Sztywność prowadnicy liniowej jest około 2 razy większa niż w przypadku cylindra jednoosiowego, co zapewnia powtarzalną dokładność pozycjonowania w zakresie tolerancji ± 0,1 mm.

• Modułowy interfejs adaptera
Końcówka tłoczyska jest kompatybilna ze złączami pływającymi zgodnymi ze standardem ISO, a korpus cylindra jest wstępnie wyposażony w wieloosiowe gwintowane otwory montażowe i powierzchnie montażowe szyn. Obsługuje niestandardowe konfiguracje, takie jak montaż odwrócony i montaż boczny, który można łatwo zintegrować z modułem automatyki.

• Optymalizacja reakcji dynamicznej
Mała struktura wnękowa skraca ścieżkę ładowania i rozładowywania przepływu powietrza oraz współpracuje z elementami uszczelniającymi o niskim tarciu, aby uzyskać kontrolę czasu działania przy pełnym skoku w zakresie 0,1-0,3 sekundy (w zależności od specyfikacji skoku), spełniając wymagania uderzeń średnich i wysokich prędkości.
