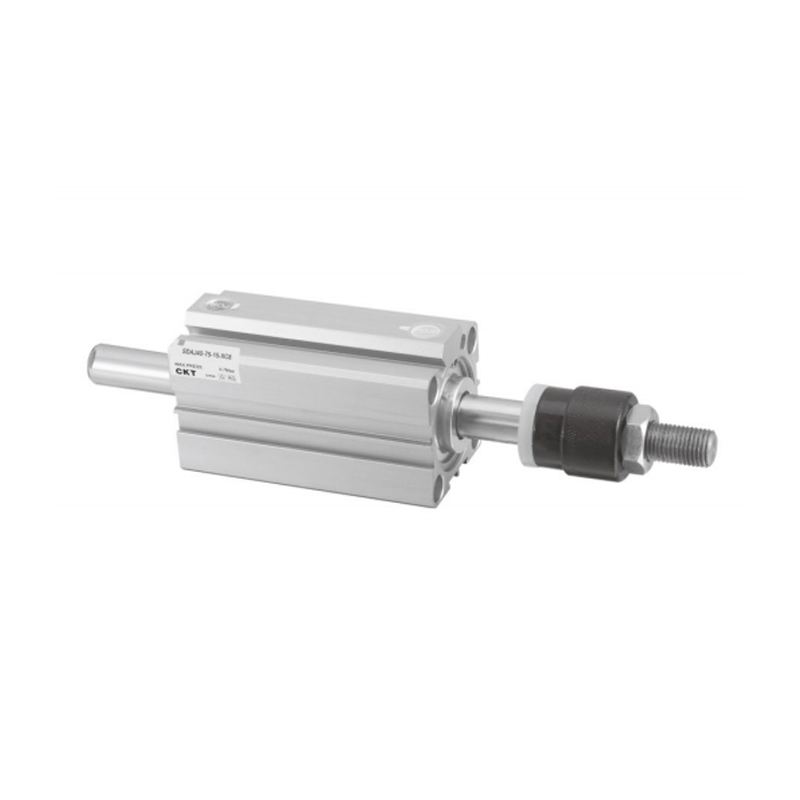

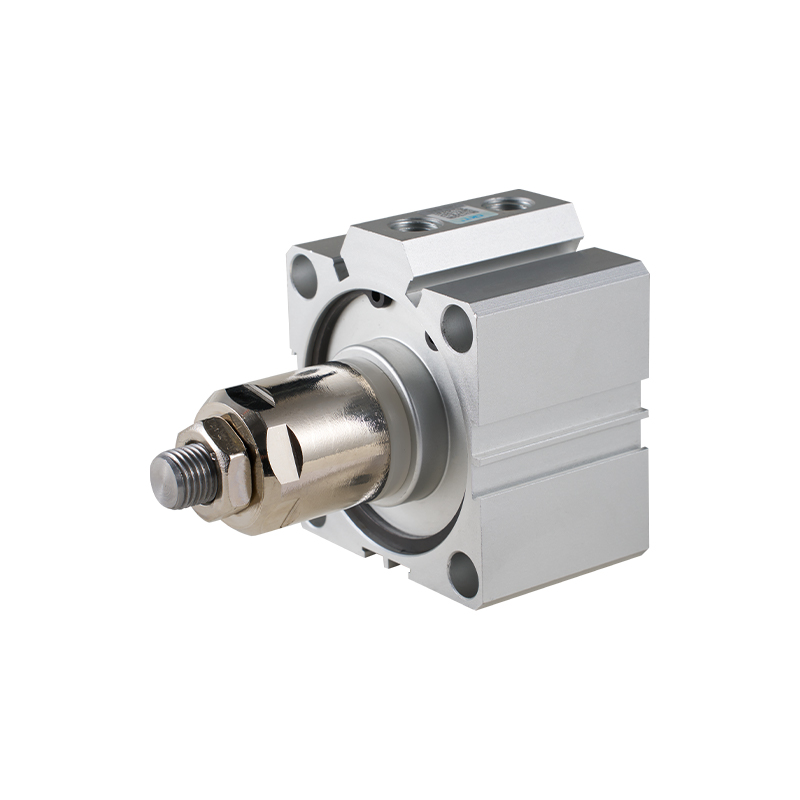

Cylinder o cienkim regulowanym skoku serii SDAJ

Cylinder o cienkim regulowanym skoku serii SDAJ to kompaktowy, cienki cylinder. Jego podstawową cechą jest zintegrowana funkcja regulacji skoku. Zapewniając niski profil podstawowego korpusu cylindra, zapewnia możliwość elastycznego ustawienia ostatecznego położenia tłoczyska w celu wysunięcia lub cofnięcia, optymalizuje przestrzeń rozmieszczenia wyposażenia i poprawia możliwości adaptacyjne sterowania ruchem.

1. Kompaktowa i cienka konstrukcja: Całkowita wysokość konstrukcji jest znacznie niższa niż w przypadku konwencjonalnych cylindrów, skutecznie oszczędzając przestrzeń montażową osiową, szczególnie odpowiednią dla kompaktowych urządzeń automatyki lub układu urządzeń o ograniczonej przestrzeni.

2. Wbudowany mechanizm regulacji skoku: Regulacja ustawienia skoku jest zwykle zaprojektowana na pokrywie końcowej korpusu cylindra. Położenie końcowe tłoczyska można regulować bezstopniowo lub etapowo za pomocą prostych operacji (takich jak obracanie śruby regulacyjnej lub podobnej konstrukcji), aby spełnić potrzeby precyzyjnego pozycjonowania skoku w różnych warunkach pracy.

3. Adaptacyjny zakres regulacji: Umożliwia zmniejszenie standardowego skoku cylindra w określonym zakresie (konkretny zakres różni się w zależności od modelu i specyfikacji), co zwiększa możliwości dostosowania i elastyczność cylindra do różnych zastosowań.

4. Stabilność ustawienia skoku: Mechanizm regulacji skoku posiada funkcję blokowania, która gwarantuje, że wartość skoku ustawiona w cyklu roboczym cylindra jest stabilna i niezawodna, co pozwala uniknąć dryftu położenia spowodowanego takimi czynnikami jak wibracje.

5. Utrzymanie podstawowej wydajności: Osiągając cienkość i regulowany skok, ta seria cylindrów nadal zachowuje podstawowe właściwości użytkowe cylindrów standardowych, takie jak podstawowa siła wyjściowa, prędkość robocza i żywotność.

Typowe scenariusze zastosowań: Powszechnie stosowane w sytuacjach, gdy wymagana jest precyzyjna kontrola pozycji końcowej, a przestrzeń montażowa jest ograniczona, np. pozycjonowanie materiału, mocowanie i zwalnianie przedmiotu obrabianego, urządzenia zatrzymujące, precyzyjny montaż, małe jednostki automatyki itp., zapewniając kluczowe wsparcie napędowe dla kompaktowych rozwiązań automatyki.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Cienki siłownik wielopozycyjny serii SDAT
NASTĘPNY：Cienki siłownik dwustronnego działania serii SDAD

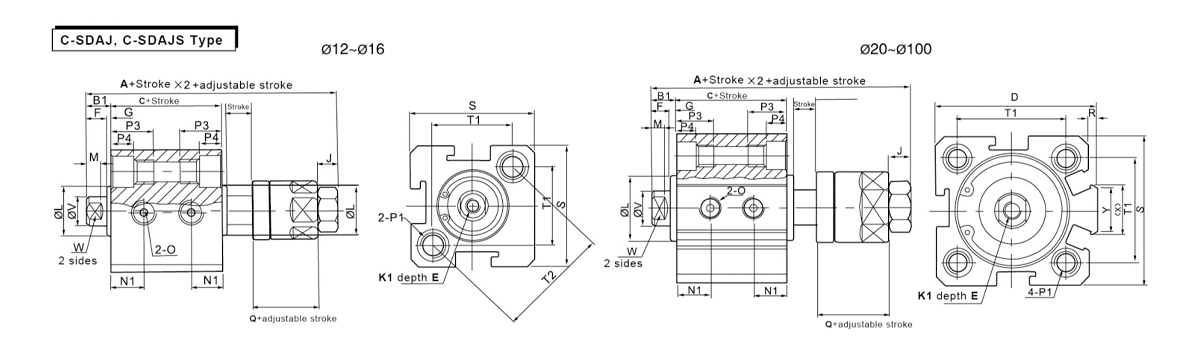

  • Formularz Bez automatycznego przełączania Z automatycznym przełączaniem B1 D E F G J K1 L M N1
    Rozmiar otworu/symbol A C A C Skok ≤10 Udar > 10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8 (6,5, gdy skok wynosi 5) 4 1.5 5 M4×0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7, gdy skok wynosi 5) 4 2 6 M5×0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1,5 55 4 16 20.5

  • Formularz Bez Automatmat Przełącznik Z Automatmat Przełącznik B1 D E F G J K1 L M N1
    Nuda Rozmiar/ Symbol A C A C Skok ≤10 Udar > 10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8 (6,5, gdy skok wynosi 5) 4 1.5 5 M4×0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7, gdy skok wynosi 5) 4 2 6 M5×0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1,5 55 4 16 20.5
    Rozmiar otworu/symbol O P1 P3 P4 Q R S T1 T2 V W X Y
    12 M5×0,8 Obie strony: 中6,5 gwint M5×0,8 otwór przelotowy: φ4,2 12 4.5 12 - 25 16.3 23 6 5 - -
    16 M5×0,8 Obie strony: gwint φ6,5 M5×0,8 otwór przelotowy: φ4,2 12 4.5 12 - 29 19.8 28 6 5 - -
    20 M5×0,8 Obie strony: gwint φ6,5 M5×0,8 otwór przelotowy: φ4,2 14 4.5 15 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Obie strony: gwint φ8,2 M6×1,0 otwór przelotowy: φ4,6 15 5.5 18 2 40 28 - 10 8 12 10
    32 PT1/8 Obie strony: gwint φ8,2 M6×1,0 otwór przelotowy: φ4,6 16 5.5 20 6 44 34 - 12 10 18.3 15
    40 PT1/8 Obie strony: gwint φ10 M8×1,25 otwór przelotowy: φ6,5 20 7.5 20 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Obie strony: gwint φ11 M8×1,25 otwór przelotowy: φ6,5 25 8.5 20 9.5 62 48 - 20 17 30 20
    63 PT1/4 Obie strony: gwint φ11 M8×1,25 otwór przelotowy: φ6,5 25 8.5 20 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Obie strony: gwint φ14 M12×1,75 otwór przelotowy: φ9,2 25 10.5 23 10 94 74 - 25 22 36 26
    100 PT3/8 Obie strony: φ17,5 gwint M14×2 otwór przelotowy: φ11,3 30 13 23 10 114 90 - 32 27 35 26
