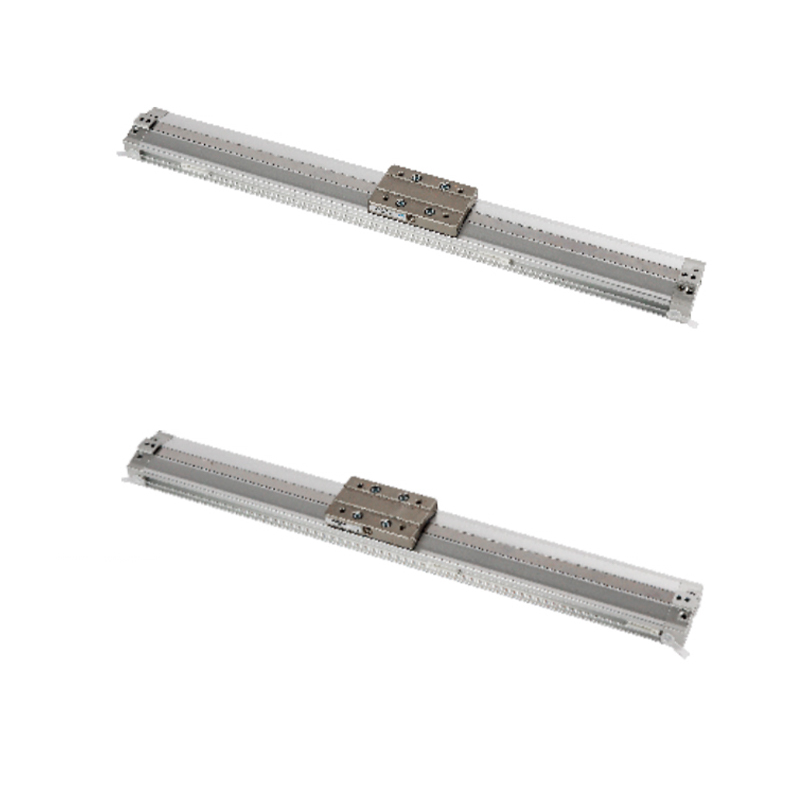

Siłownik beztłoczyskowy z przegubem mechanicznym serii MY3A/3B Typ podstawowy: Typ krótki (poduszka)/Typ podstawowy: Typ standardowy (poduszka powietrzna)
  • Siłownik beztłoczyskowy z przegubem mechanicznym serii MY3A/3B Typ podstawowy: Typ krótki (poduszka)/Typ podstawowy: Typ standardowy (poduszka powietrzna)
Cylinder beztłoczyskowy

Siłownik beztłoczyskowy z przegubem mechanicznym serii MY3A/3B Typ podstawowy: Typ krótki (poduszka)/Typ podstawowy: Typ standardowy (poduszka powietrzna)

Podstawowy siłownik beztłoczyskowy z przegubem mechanicznym serii MY3A/3B to kompaktowy element napędu liniowego, który do przenoszenia mocy wykorzystuje wewnętrzne sprzęgło mechaniczne. Jego podstawowa konstrukcja eliminuje wydłużone tłoczysko tradycyjnego cylindra i przenosi siłę ruchu na zewnętrzną platformę ładunkową poprzez wewnętrzny suwak.

▸Zintegrowane szyny prowadzące - Korpus cylindra bezpośrednio integruje konstrukcję prowadnicy liniowej o dużej sztywności, aby zapewnić precyzyjne prowadzenie i wsparcie zewnętrznej platformy ładunkowej.

▸Skoncentrowane obciążenie - Dzięki zintegrowanej konstrukcji prowadnic, zewnętrzna platforma ładunkowa może bezpośrednio przenosić skupione obciążenia bez konieczności stosowania dodatkowych mechanizmów prowadzących.

▸Sprzęgło mechaniczne - Tłok wewnętrzny i zewnętrzna platforma ładunkowa zapewniają bezkontaktowe przenoszenie mocy poprzez mechaniczną strukturę zazębioną, co pozwala uniknąć ograniczenia siły magnetycznej w przypadku tradycyjnych cylindrów sprzęgła magnetycznego.

▸Udar i ochrona - Dostępnych jest wiele specyfikacji skoku, a wbudowane uszczelnienia zgarniające są standardowo skonfigurowane tak, aby spełniać wymagania niezawodności w ogólnych środowiskach przemysłowych.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Brak poprzedniego artykułu
NASTĘPNY：Seria MY2H/HT Przegub mechaniczny Cylinder beztłoczyskowy Typ prowadnicy liniowej (1 oś)/Typ prowadnicy liniowej (2 osie)
  • Średnica cylindra (mm) 1620 2532 40 5063
    Używany płyn Powietrze
    Tryb pracy Podwójne działanie
    Zakres ciśnienia roboczego 0,15 ~ 0,8 MPa
    Ciśnienie próbne 1,2 MPa
    Temperatura otoczenia i temperatura płynu 5 ~ 60 ℃
    Buforowanie Amortyzacja Pad (MY3A)/Poduszka powietrzna (MY3B)
    Smarowanie Nie (nie dawaj oleju)
    Tolerancja długości skoku Poniżej 1000 mm 1,8, 1001 mm do 2,8
    Średnica przyłącza rurowego (Rc, NPT, G) M5×0,8 1/8 1/4 3/8

  • Modelkakakakaka A B C E G H HG JJ KK L LD LL LW M MM N
    MY3A16 55 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 22.5 41 6 M4×0,7 13.5
    MY3A20 64 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 24 51 6 M4×0,7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 27.5 61 8 M5×0,8 20
    MY3A32 96.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 32.5 76 8 M5×0,8 22.5
    MY3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    MY3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 50 134 16 M8×1,25 31
    Modelkakakakaka NE NG NH NW P PA PB komputer PD PG Q QW T TT UU YW Z
    MY3A16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MY3A20 27.5 10 20.8 53 M5×0,8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 RC, NPT, G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 RC, NPT, G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 RC, NPT, G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MY3A50 58 25 47.5 116 RC, NPT, G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 RC, NPT, G3/8 162 84 110 10 10 300 64 16 20 99 136 320

    Modelkakakakaka A B C E G H HG JJ KK L LD LL LW M MM 1
    N
    MY3B16 61 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 28.5 41 6 M4×0,7 13.5
    MY3B20 74 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 34 51 6 M4×0,7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 41.5 61 8 M5×0,8 20
    MY3B32 112.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 48.5 76 8 M5×0,8 22.5
    MY3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    MY3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    MY3B63 178 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 68 134 16 M8×1,25 31
    Modelkakakakaka NE NG NH NW P PA PB komputer PD PE PF PG Q QW T TT UU YW Z
    MY3B16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MY3B20 27.5 10 20.8 53 M5×0,8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 RC, NPT, G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MY3B32 39 14 31 79 RC, NPT, G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MY3B40 46 15 37 94 RC, NPT, G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MY3B50 58 25 47.5 116 RC, NPT, G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MY3B63 70 29 58 139 RC, NPT, G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

    Nadaje się do cylindrów ES WE EY FC h S SD T.S TR TU W Model bufora hydraulicznego
    MY3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MY3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    MY3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    MY3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    MY3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    MY3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

    Nadaje się do cylindrów ES WE EY FC h S SD T.S TR TU W Model bufora hydraulicznego
    MY3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    MY3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    MY3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    MY3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    MY3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    MY3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

    Modelkakakakaka Nadaje się do cylindrów A B C D E F G H J
    MY-S16 MY3A16 · MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4×0,7
    MY-S20 MY3A20 · MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5×0,8
    MY-S25B MY3A25 · MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    MY-S32B MY3A32 · MY3B32 97 115 45 64 11.7 6 11 6.6 M8×1,25
    MY3A40 · MY3B40 112 130
    MY-S50B MY3A50 · MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1,5
    MY3A63 · MY3B63 160 182
    Uwaga: Podpory boczne są dostarczane w parach (lewy i prawy).
