Seria MY2H/HT Przegub mechaniczny Cylinder beztłoczyskowy Typ prowadnicy liniowej (1 oś)/Typ prowadnicy liniowej (2 osie) Dostawcy

Dom / Produkty / Cylinder pneumatyczny / Cylinder beztłoczyskowy / Seria MY2H/HT Przegub mechaniczny Cylinder beztłoczyskowy Typ prowadnicy liniowej (1 oś)/Typ prowadnicy liniowej (2 osie)

Seria MY2H/HT Przegub mechaniczny Cylinder beztłoczyskowy Typ prowadnicy liniowej (1 oś)/Typ prowadnicy liniowej (2 osie) Seria MY2H/HT Przegub mechaniczny Cylinder beztłoczyskowy Typ prowadnicy liniowej (1 oś)/Typ prowadnicy liniowej (2 osie)
  • Seria MY2H/HT Przegub mechaniczny Cylinder beztłoczyskowy Typ prowadnicy liniowej (1 oś)/Typ prowadnicy liniowej (2 osie)
  • Seria MY2H/HT Przegub mechaniczny Cylinder beztłoczyskowy Typ prowadnicy liniowej (1 oś)/Typ prowadnicy liniowej (2 osie)
Cylinder beztłoczyskowy

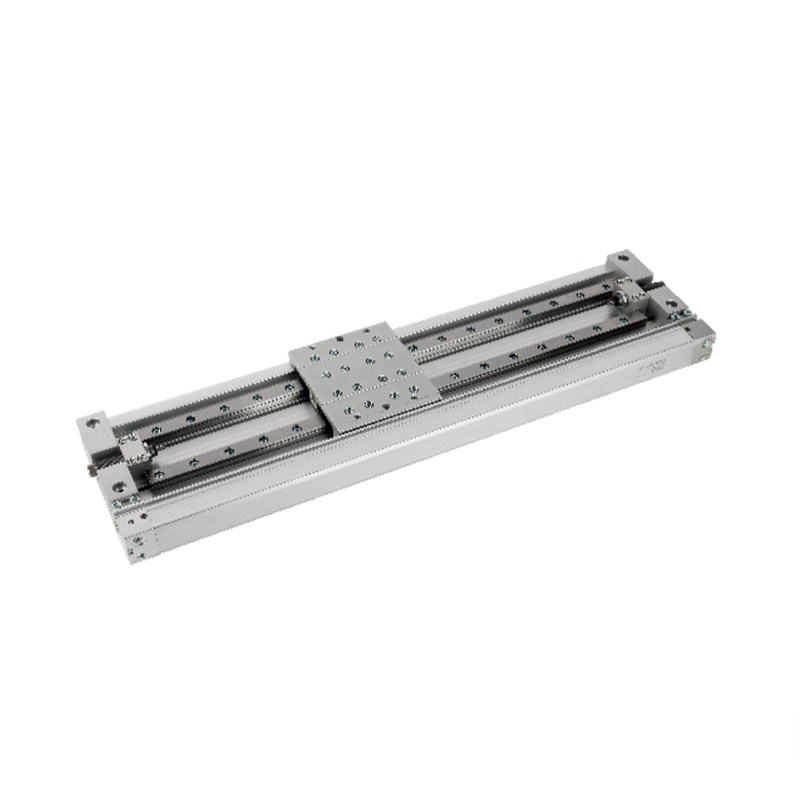

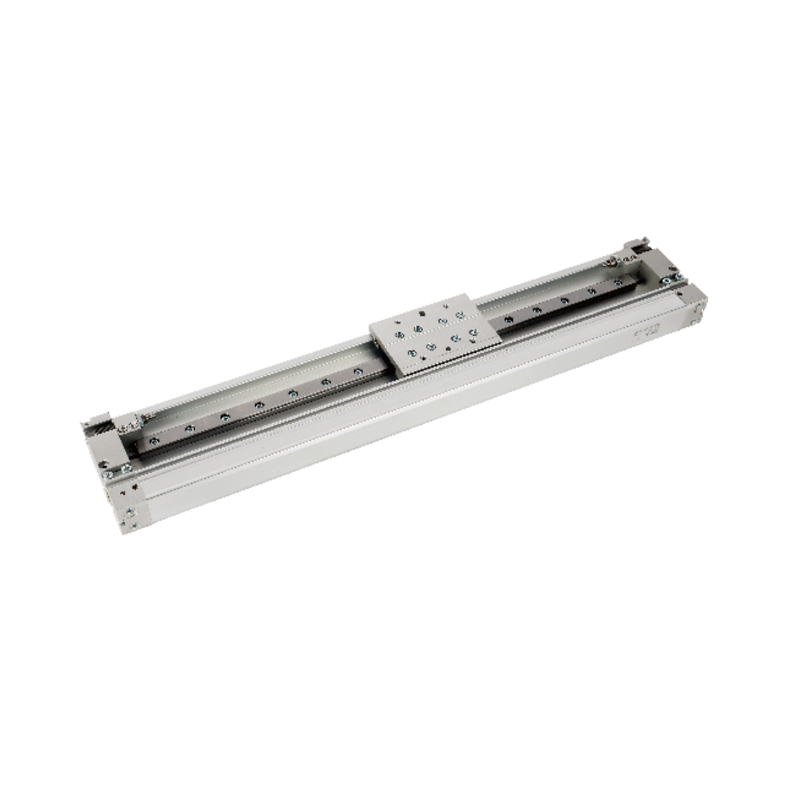

Seria MY2H/HT Przegub mechaniczny Cylinder beztłoczyskowy Typ prowadnicy liniowej (1 oś)/Typ prowadnicy liniowej (2 osie)

Cylinder beztłokowy z przegubem mechanicznym serii MY2H/HT Typ prowadnicy liniowej (1 oś)/Prowadnica liniowa (2 osie) to zintegrowany element ruchu zaprojektowany z myślą o warunkach pracy o ograniczonej przestrzeni. Realizuje beztłoczyskowe połączenie pomiędzy suwakiem a korpusem cylindra za pomocą technologii połączeń mechanicznych i optymalizuje wydajność prowadzenia ładunku w połączeniu z liniową konstrukcją prowadnicy, która jest odpowiednia do scenariuszy precyzyjnego przenoszenia i pozycjonowania o dużej sztywności.

Główne cechy opisano w następujący sposób:

1. Zróżnicowane projektowanie konstrukcji szyny prowadzącej

• Typ MY2H (prowadnica jednoosiowa): Wyposażony w precyzyjny system prowadnic liniowych eliminujący luz promieniowy podczas ruchu i zapewniający wysoką powtarzalność pozycjonowania podczas przenoszenia lekkich przedmiotów.

• Typ HT (prowadnica dwuosiowa): Przyjmuje równoległą konstrukcję z podwójną prowadnicą, tworząc stabilną powierzchnię nośną poprzez zwiększenie rozpiętości, skutecznie tłumiąc moment ugięcia obciążenia i zwiększając sztywność.

2. Dynamiczny, płynny mechanizm kompensacyjny
Konstrukcja z podwójną prowadnicą ma wbudowany dynamiczny mechanizm centrujący, który może adaptacyjnie absorbować niewielkie nierówności powierzchni montażowej, zapobiegać nieprawidłowemu zużyciu spowodowanemu nierównomierną siłą na szynie prowadzącej i wydłużać żywotność.

3. Stopniowa adaptacja charakterystyki obciążenia
• Precyzyjna praca lekkich detali: Model jednoosiowy nadaje się do operacji podnoszenia i umieszczania z użyciem mikrosiły w sprzęcie do montażu i testowania elektroniki ze względu na właściwości szyny prowadzącej o niskim tarciu.
• Stabilność w warunkach dużego obciążenia: Model dwuosiowy rozprasza naprężenia przenoszące obciążenie, aby spełnić wymagania sztywnego transportu obiektów o dużym obciążeniu, takich jak metalowe przedmioty obrabiane i osprzęt wielostanowiskowy.

4. Zwiększona zdolność przeciwugięciowa
Topologia dwuosiowej szyny prowadzącej znacznie poprawia odporność na moment obrotowy spowodowany przewróceniem na końcu, szczególnie eliminując ryzyko przewrócenia się suwaka w zastosowaniach wymagających długiego skoku i zapewniając dokładność trajektorii przenoszenia przedmiotów obrabianych o dużych rozmiarach.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Siłownik beztłoczyskowy z przegubem mechanicznym serii MY3A/3B Typ podstawowy: Typ krótki (poduszka)/Typ podstawowy: Typ standardowy (poduszka powietrzna)
NASTĘPNY：Typ prowadnicy łożyska ślizgowego cylindra beztłokowego z łącznikiem mechanicznym serii MY1M
  • Średnica cylindra (mm) 16 25 40
    Używany płyn Powietrze
    Tryb pracy Podwójne działanie
    Zakres ciśnienia 0,1 ~ 0,8 MPa
    Ciśnienie próbne 1,2 MPa
    Temperatura otoczenia i temperatura płynu 5 ~ 60 ℃
    Buforowanie Powietrze cushion, hydraulic cushion
    Olejowanie Nie (nie dawaj oleju)
    Tolerancja długości skoku 1.80
    Tolerancja długości skoku M5×0,8 Wc1/8 Rc1/4

  • Modelkakakakaka A B C G GB H L J Los Angeles LB LD LE (LL) LW M MM N. NC NE NH NT NV NW NX P
    MY2H16G 80 6.5 3.3 8.5 17 28 80 M3×0,5 70 50.4 3.4 4 40 83 7 M4×0,7 20 14 27 2 3.5 3.4 48.2 5.8 M5×0,8
    MY2H25G 105 9.5 5.4 10.7 19.5 37 110.8 M5×0,8 100 71.7 5.5 5 49.6 123 9 M5×0,8 25 21.3 35.5 3 5.3 5.5 71.8 8.5 1/8
    MY2H40G 165 14 32.5 15.5 31.5 58 180 M6×1 158 80.3 9 6 75 161 13 M6×1 4032.4 56.5 4 6.5 6.6 82.1 10.5 1/4
    P jest portem zasilania powietrzem cylindra. ※Zaślepka gwintowana P w modelu MY2H16G to zaślepka z wewnętrznym sześciokątem.

    Modelkakakakaka PA PB komputer PD PE PF PG PH PP Q Pytanie QW R RR RW SS TT U UU VV X XX Y Z
    MY2H16G 40 40 7.2 2.8 3.7 3.5 4 5.1 5.3 152 16.4 40 5 5.3 40 9.7 12.5 4 3 10.5 6 12 5 160
    MY2H25G 60 60 8.2 6.6 2.7 5.5 9 7.5 8 198 20.4 60 5 8.5 50 14 19.3 5 4.4 15.3 7.5 14 5 210
    MY2H40G 100 70 5.5 8.5 5 17 9 9.5 16 312 25.5 57 8 11 53.5 21.5 35.4 6 2 29 9 23 8 330
    P jest portem zasilania powietrzem cylindra. ※Zaślepka gwintowana P w modelu MY2H16G to zaślepka z wewnętrznym sześciokątem.

    Nadaje się do cylindrów E EA WE EY FA h s T TT W Model bufora hydraulicznego
    MY2H16 14.4 7 6 27 12.5 4 40.8 6 5,6 (MAX 11,2) 16.5 RB0806
    MY2H25 17.5 8.5 9 36 19.3 5 46.7 7 7,1 (MAX 18,6) 25.8 RB1007
    MY2H40 25 13 13 57 17 6 67.3 12 10 (MAX26) 38 RB1412

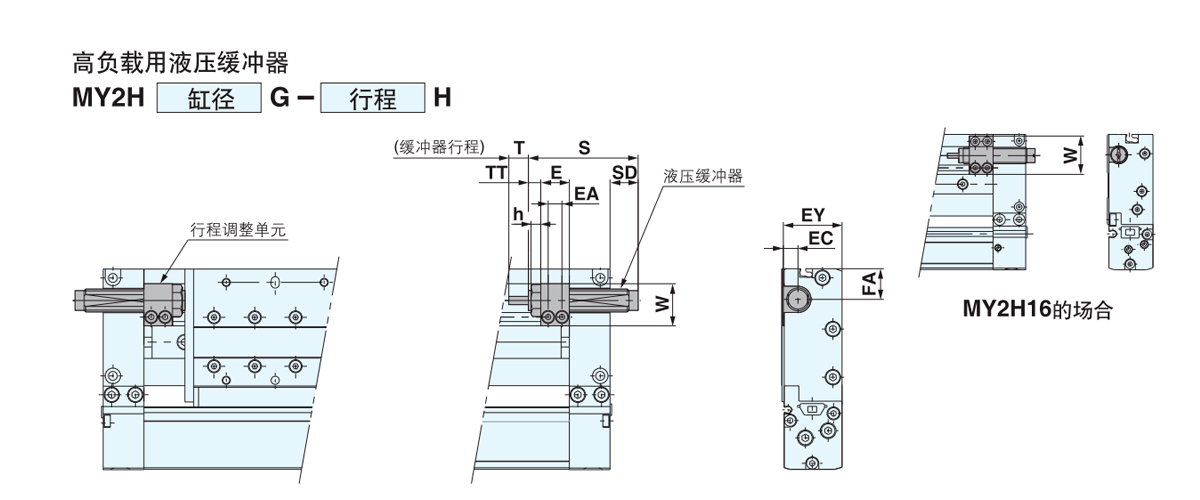

    Nadaje się do cylindrów E EA WE EY FA h S SD T TT W Model bufora hydraulicznego
    MY2H16 14.4 7 6 27 12.5 - 46.7 6.7 7 5,6 (MAX 11,2) 23.5 RB1007
    MY2H25 17.5 8.5 9 36 19.3 6 67.3 17.7 12 7,1 (MAX 18,6) 25.8 RB1412
    MY2H40 25 13 13 57 17 6 73.2 - 15 10(MAX26) 38 RB2015

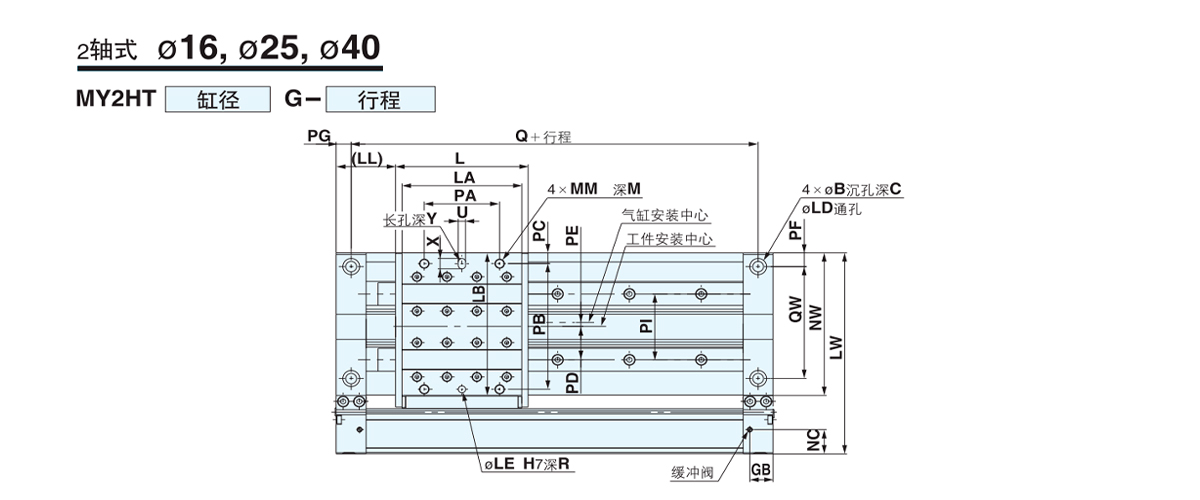

    Modelkakakakaka A B C G GB H L J Los Angeles LB LD LE (LL) LW M MM N NC NE NH NT
    MY2HT16G 80 9.5 5.4 8.5 17 28 80 M4×0,7 70 87.4 5.5 5 40 120 9 M5×0,8 20 14 27 3 4.7
    MY2HT25G 105 14 8.6 10.7 19.5 37 110.8 M6×1 100 124.7 9 6 49.6 176 12 M8×1,25 25 21.3 35.5 4 6.5
    MY2HT40G 165 17.5 10.8 15.5 31.5 58 180 M8×1,25 158 148.3 11 8 75 229 16 M10×1,5 40 32.4 56.5 5 9
    P jest portem zasilania powietrzem cylindra. ※Zaślepka gwintowana P w modelu MY2HT16G to zaślepka z wewnętrznym sześciokątem.

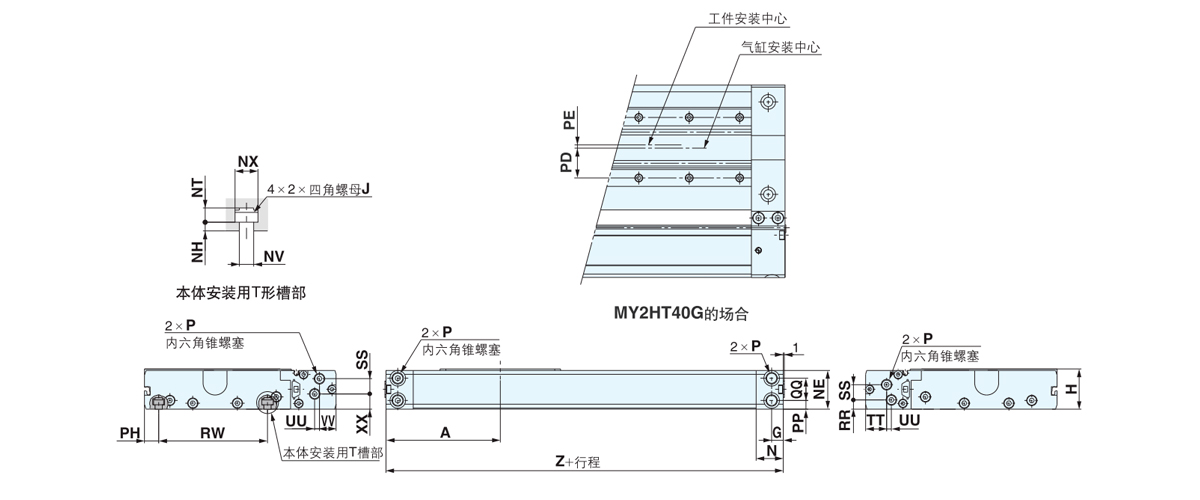

    Modelkakakakaka NV NW NX P PA PB komputer PD PE PF PG PH PI PP Q Pytanie QW R RR RW SS TT
    MY2HT16G 4.5 85.2 7.3 M5×0,8 44 80 4 23 1 10 10 10.2 41 5.3 140 16.4 66 5 5.3 69 9.7 12.5
    MY2HT25G 6.6 124.8 10.5 1/8 63 110 9.4 29.2 3.4 12 12.5 13 57.6 8 185 20.4 98 8 8.5 100 14 19.3
    MY2HT40G 9 150.1 14 1/4 113 132 8.5 35.5 0.5 20 20 18.5 72 16 290 25.5 110 12 11 116 21.5 35.4
    P jest portem zasilania powietrzem cylindra. ※Zaślepka gwintowana P w modelu MY2HT16G to zaślepka z wewnętrznym sześciokątem.

    Modelkakakakaka U UU VV X XX Y Z
    MY2HT16G 5 3 10.5 7 12 5 160
    MY2HT25G 6 4.4 15.3 9 14 8 210
    MY2HT40G 8 2 29 12 23 12 330
    P jest portem zasilania powietrzem cylindra. ※Zaślepka gwintowana P w modelu MY2HT16G to zaślepka z wewnętrznym sześciokątem.

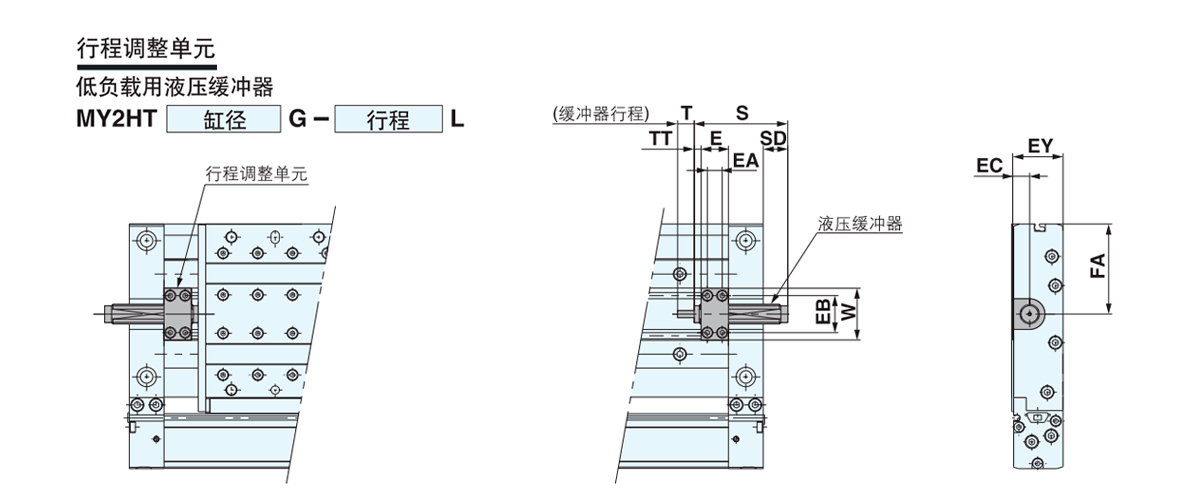

    Nadaje się do cylindrów E EA EB WE EY FA S SD T TT W Model bufora hydraulicznego
    MY2HT16 14.4 7 21 8 27 46.5 46.7 6.7 7 5,6 (MAX 11,2) 28.6 RB1007
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 67.3 17.7 12 4,9 (MAX 16,4) 37.2 RB1412
    MY2HT40 29.1 15.1 37 17.2 57 74.5 73.2 - 15 5,9 (MAX 21,9) 51.6 RB2015

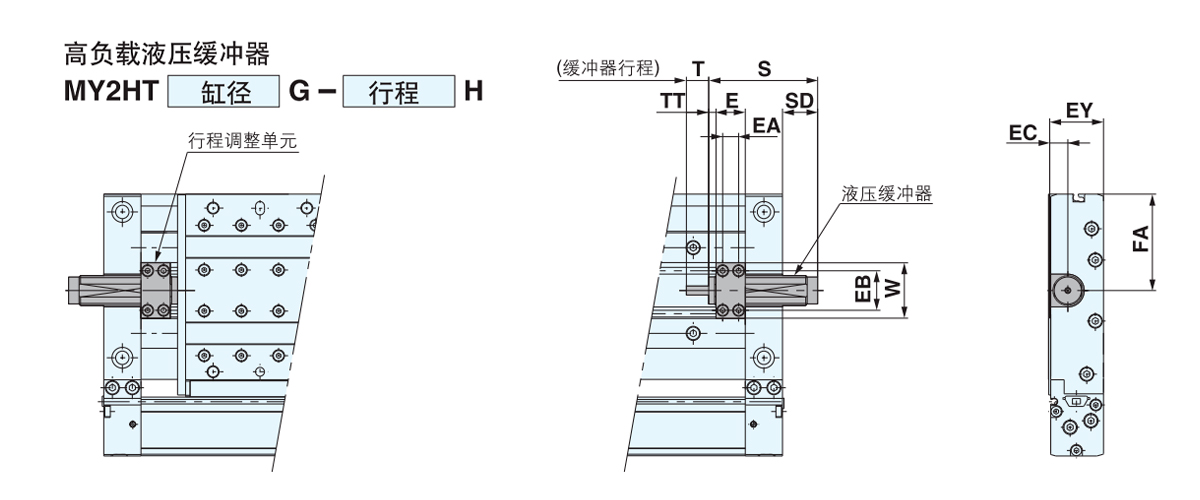

    Nadaje się do cylindrów E EA EB WE EY FA S SD T TT W Model bufora hydraulicznego
    MY2HT16 14.4 7 21 8 27 46.5 67.3 27.3 12 5,6 (MAX 11,2) 28.6 RB1412
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 73.2 23.6 15 4,9 (MAX 16,4) 37.2 RB2015
    MY2HT40 29.1 15.1 37 17.2 57 74.5 99 24 25 5,9 (MAX 21,9) 51.6 RB2725
