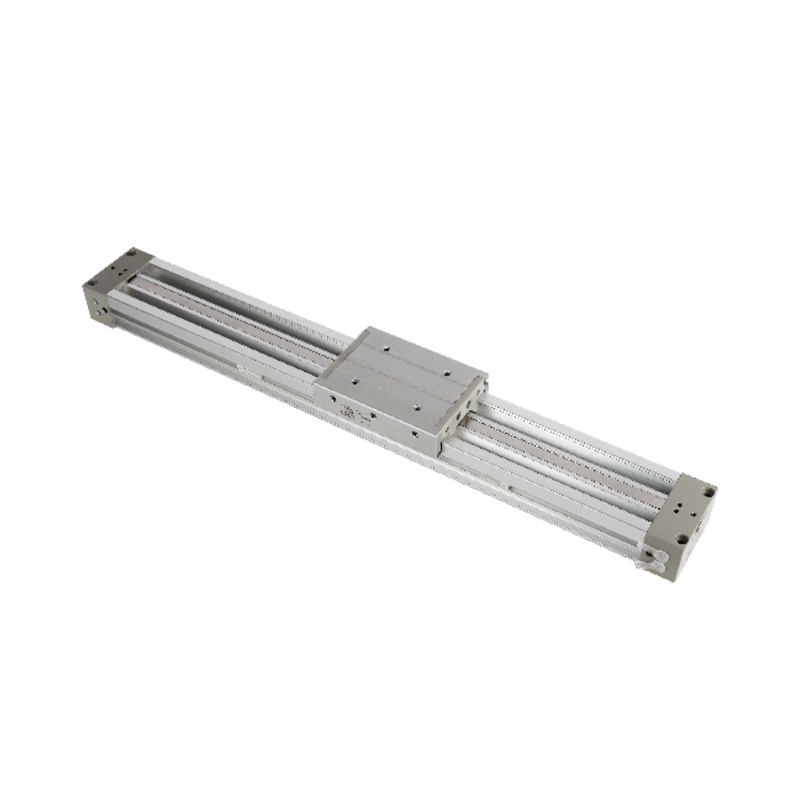

Typ prowadnicy łożyska ślizgowego cylindra beztłokowego z łącznikiem mechanicznym serii MY1M
  • Typ prowadnicy łożyska ślizgowego cylindra beztłokowego z łącznikiem mechanicznym serii MY1M
Cylinder beztłoczyskowy

Typ prowadnicy łożyska ślizgowego cylindra beztłokowego z łącznikiem mechanicznym serii MY1M

Typ prowadnicy łożyska ślizgowego cylindra beztłokowego łączonego mechanicznie serii MY1M przyjmuje zintegrowaną strukturę mechanicznie połączonego cylindra beztłoczyskowego i szyny prowadzącej łożyska ślizgowego, co upraszcza mechaniczną konfigurację układu ruchu liniowego poprzez bezpośrednią integrację ścieżki przenoszenia obciążenia i mechanizmu prowadzącego. Jego kompaktowa konstrukcja nadaje się szczególnie do prostych scenariuszy związanych z napędem liniowym, w których elementy obrabiane muszą być montowane bezpośrednio na urządzeniu poruszającym się, a także posiada możliwości dostosowania strukturalnego, aby sprostać szerokiemu zakresowi zadań związanych z obsługą.

Przegląd podstawowych funkcji
■ Zintegrowana konstrukcja szyny prowadzącej
Korpus cylindra i szyna prowadząca łożyska ślizgowego tworzą fizyczny zespół stopiony, eliminując połączenie montażowe tradycyjnego cylindra i niezależnej szyny prowadzącej. To połączenie strukturalne znacznie zmniejsza złożoność systemu i sprawia, że ​​układ sprzętu jest bardziej kompaktowy, szczególnie odpowiedni dla jednostek automatyki o ograniczonej przestrzeni.

■ Charakterystyka prowadnicy o niskim współczynniku tarcia
Szyna prowadząca z łożyskiem ślizgowym zapewnia stabilne prowadzenie liniowe o niskim oporze, równoważąc nośność i płynność pracy dzięki zoptymalizowanej konstrukcji pary ciernej. Ta forma prowadnicy może skutecznie tłumić dryf drgań w normalnych warunkach pracy i zapewniać geometryczną spójność trajektorii ruchu ładunku.

■ Możliwość bezpośredniego mocowania przedmiotu obrabianego
Stół przenoszący jest specjalnie wzmocniony, aby umożliwić użytkownikom bezpośrednie mocowanie małych i średnich przedmiotów lub osprzętu. Eliminuje to elementy przejściowe, takie jak dodatkowe płyty montażowe, skraca łańcuch przenoszenia siły oraz poprawia sztywność systemu i szybkość reakcji pozycjonowania.

■ Możliwość dostosowania dużego skoku
Mechanicznie sprzężona przekładnia przełamuje fizyczne ograniczenia tłoczyska i może rozciągać się do dłuższego skoku liniowego, zachowując jednocześnie rozmiar korpusu cylindra. Charakterystyka konstrukcyjna pełnozakresowego podparcia szyny prowadzącej zapewnia stabilność ruchu ładunku w większym zakresie skoku.

▪ Optymalizacja scenariuszy obsługi
Wysoka sztywność i możliwość dostosowania obciążenia, jaką zapewnia zintegrowana szyna prowadząca, sprawiają, że jest ona wyjątkowa w scenariuszach ciągłego przenoszenia, takich jak przenoszenie materiałów i przenoszenie komponentów. System można skonfigurować do pracy w poziomie lub w pionie, aby spełnić potrzeby transportu materiału pomiędzy stacjami i modułami.

E-mail: manager@cktworld.com
Pobierz
POPRZEDNI：Seria MY2H/HT Przegub mechaniczny Cylinder beztłoczyskowy Typ prowadnicy liniowej (1 oś)/Typ prowadnicy liniowej (2 osie)
NASTĘPNY：Siłownik beztłoczyskowy łączony mechanicznie serii MY1H (typ z prowadnicą liniową)
  • Dane techniczne
    Średnica cylindra (mm) 16 20 25 32 40 50 63
    Używany płyn Powietrze
    Tryb pracy Podwójne działanie
    Zakres ciśnienia roboczego 0,2 ~ 0,8 MPa 0,15 ~ 0,8 MPa
    Ciśnienie próbne 1,2 MPa
    Temperatura otoczenia i temperatura płynu 5 ~ 60 ℃
    Buforowanie Powietrze cushioning
    Smarowanie Żadnego oleju
    Tolerancja długości skoku Poniżej 1000 1,8,1001~3000 2,8 Poniżej 2700 1,8, 2701-5000 2,8
    Średnica rury Otwory z przodu i z boku M5×0,8 1/8 14 3/8
    Otwór dolny Ø4 Ø6 08 010

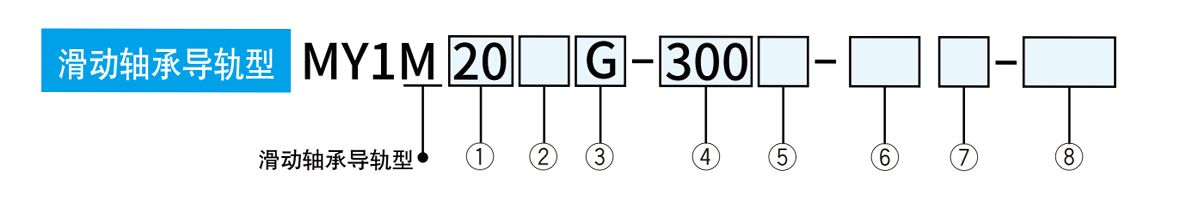

  • ① Średnica cylindra ② Rodzaje gwintów przelotowych ③Konfiguracja rurociągów ④ Skok cylindra (mm)
    16 16mm Marek Typy Średnica cylindra Nieoznaczone Typ standardowy Średnica cylindra Standardowy plan podróży* Długa podróż Maksymalny skok (mm)
    20 20mm Nieoznaczone wątek M 016, 020 G Scentralizowany typ rurociągu
    25 25mm Rc 025, 032, 040, 050, 063 16 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000
    ※Może być produkowany w odstępach co 1 mm.     		Skok przekraczający standard
    Skok od 2001 do 3000 mm (przyrost co 1 mm)     		3000
    32 32mm TN NPT
    40 40mm
    50 50mm TF G 20, 25, 32
    40, 50, 63     		Skok przekraczający standard
    Skok od 2001 do 5000 mm (przyrost co 1 mm)     		5000
    63 63 mm Przykład konfiguracji
    *Długie skoki można również skonfigurować w taki sam sposób, jak skoki standardowe. MY1M20-3000L-M9BW
    * Należy jednak pamiętać, że zdolność amortyzacji powietrznej jest zmniejszona w przypadku skoków o wartości 49 mm lub mniejszej i nie można zainstalować wielu przełączników magnetycznych.

    ⑤ Symbol jednostki regulacji skoku ⑥Model przełącznika magnetycznego ⑦ Liczba przełączników magnetycznych ⑧Dostosowane produkty o wspólnych specyfikacjach
    Nieoznaczone Przełącznik niemagnetyczny (wbudowany pierścień magnetyczny) Nieoznaczone 2 Wskaźnik Dane techniczne, zawartość
    S 1 -XB10 Skok środkowy (zastosowano specjalny korpus cylindra)
    Różne średnice cylindrów są odpowiednie dla różnych przełączników magnetycznych.
    Przed dokonaniem wyboru proszę potwierdzić w poniższej tabeli.     		-XB11 Typ o długim skoku
    n n -XB20 Jednostka regulacji skoku ze śrubą regulacyjną
    -XB22 Wyposażone w amortyzatory hydrauliczne typu miękkiego RJ

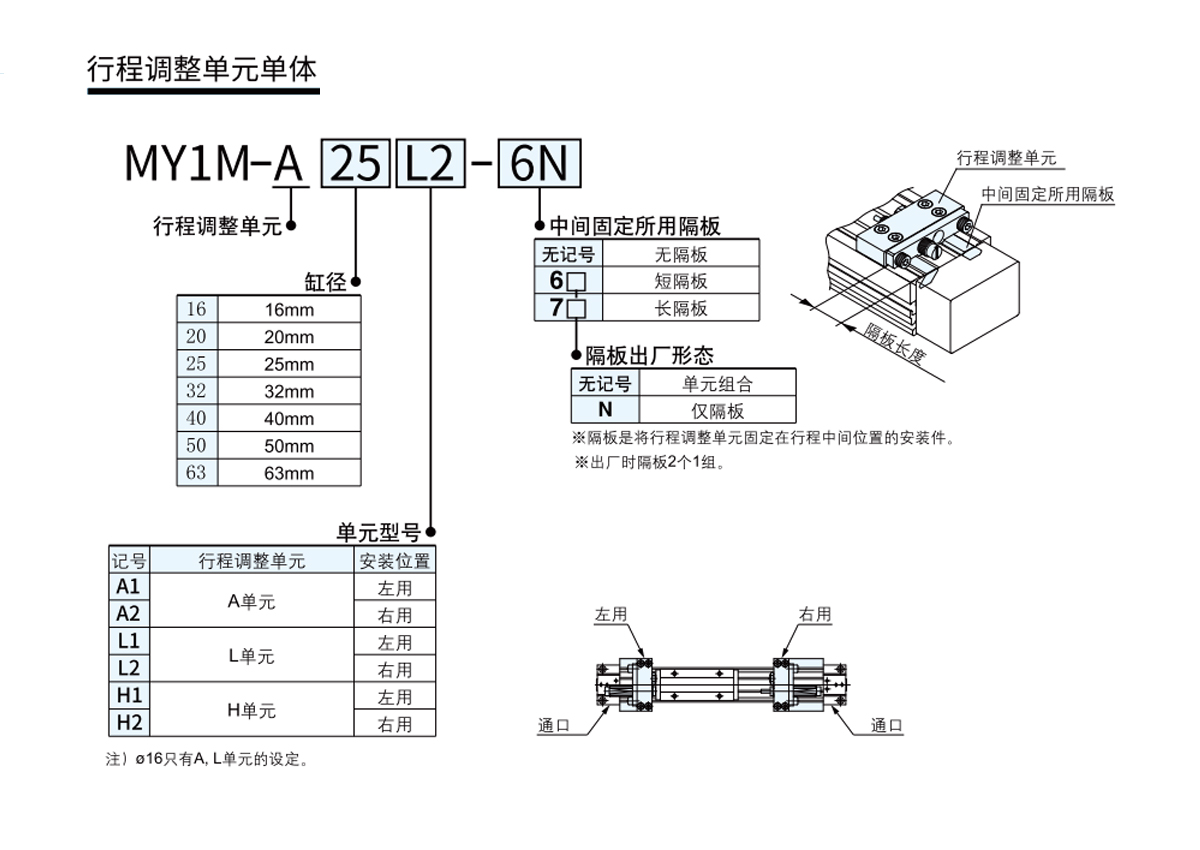

    Zakres korekt planu podróży
    Średnica cylindra 16 20 25 32 40 50 63
    Symbol jednostki A L A    L H A    L H A    L   H A    L   H A    L   H A L H
    Brak partycji 0~-5,6 0~-6 0~-11,5 0~-12 0~-16 0~-20 0~-25
    Z krótką przegrodą -5,6 ~ -11,2 -6~-12 -11,5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    Z długą przegrodą -11,2 ~ -16,8 -12~-18 -23~-34,5 -24~-36 -32~-48 -40~-60 -50~-75

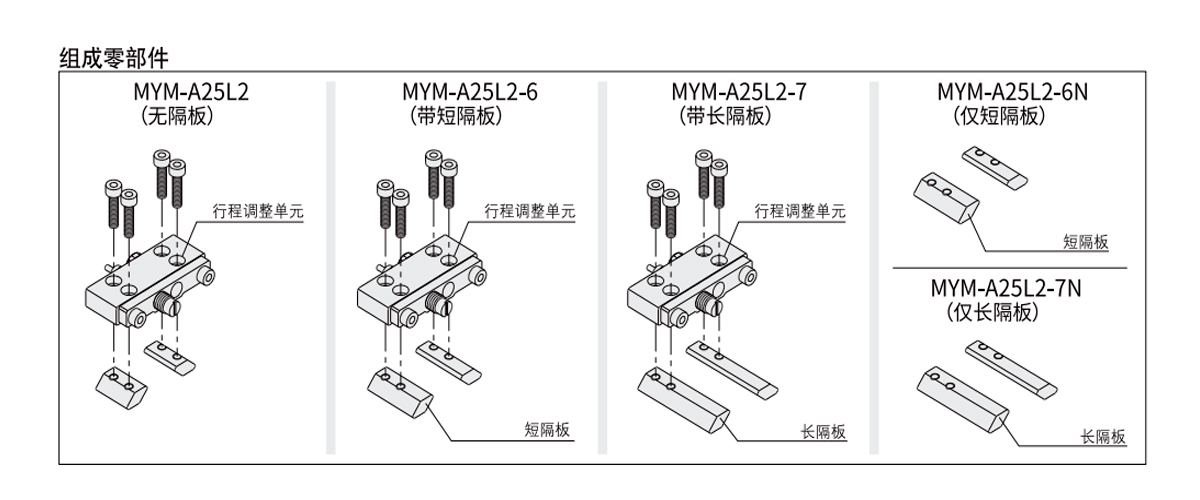

    Długość partycji
    Średnica cylindra 16 20 25 32 40 50 63
    Krótka przegroda 5.6 6 11.5 12 16 20 25
    Długa przegroda 11.2 12 23 24 32 40 50

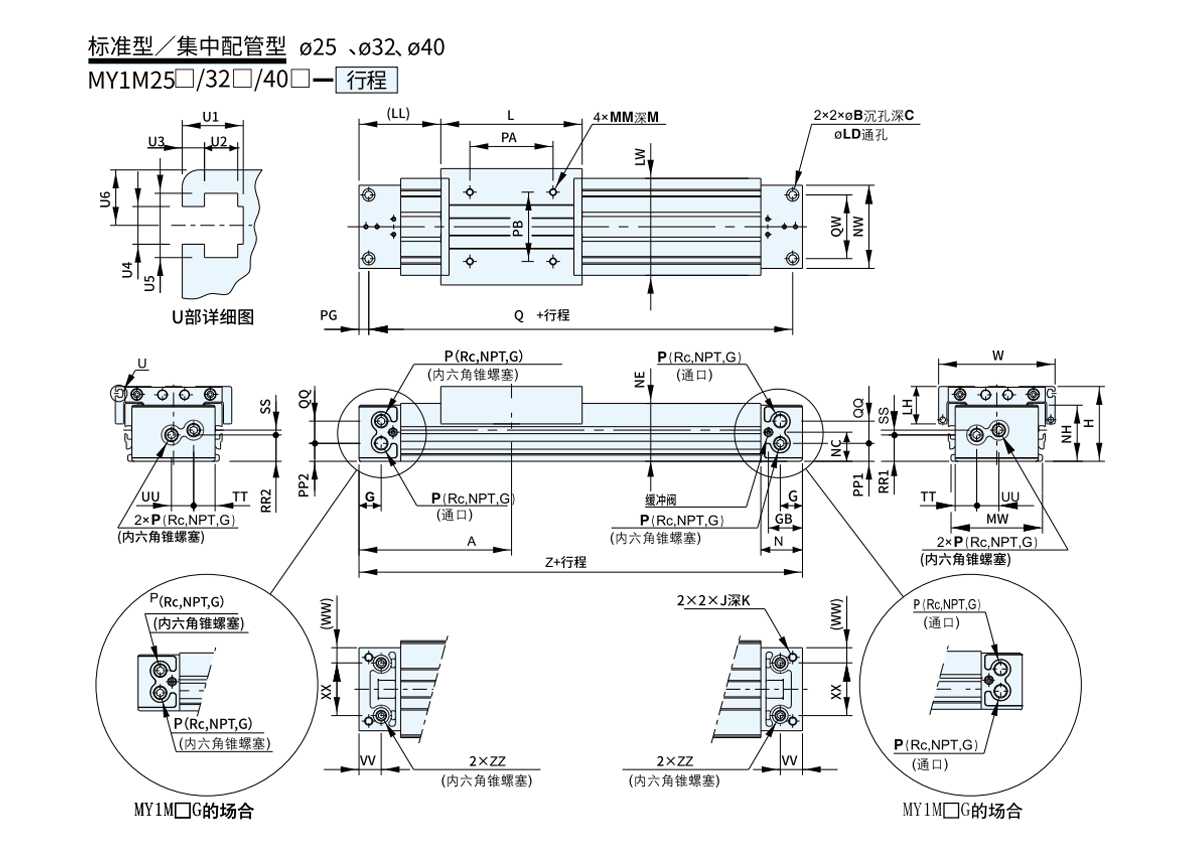

  • Modelkakakakakakakakaka A B C G GB H J K L LD lewa LL LW M MM MW N NC NE NH NW P PA
    MY1M25 110 9 5.5 17 24.5 54 M6×1 9.5 102 5.6 27 59 70 10 M5×0,8 66 30 21 41.8 40.5 60 1/8 60
    MY1M32 140 11 6.5 19 30 68 M8×1,25 16 132 6.8 35 74 88 13 M6×1 80 37 26 52.3 50 74 1/8 80
    MY1M40 170 14 8.5 23 36.5 84 M10×1,5 15 162 8.6 38 89 104 13 M6×1 96 45 32 65.3 63.5 94 1/4 100

    Modelkakakakakakakakaka PB PG PP1 PP2 Q Pytanie QW RR1 RR2 SS TT UU VV W www XX Z ZZ
    MY1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 Wr1/16
    MY1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 Wr1/16
    MY¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 Wc1/8

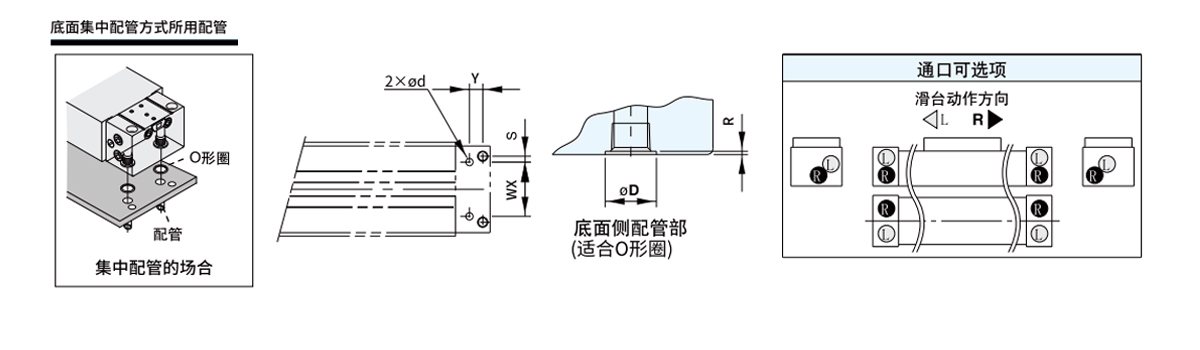

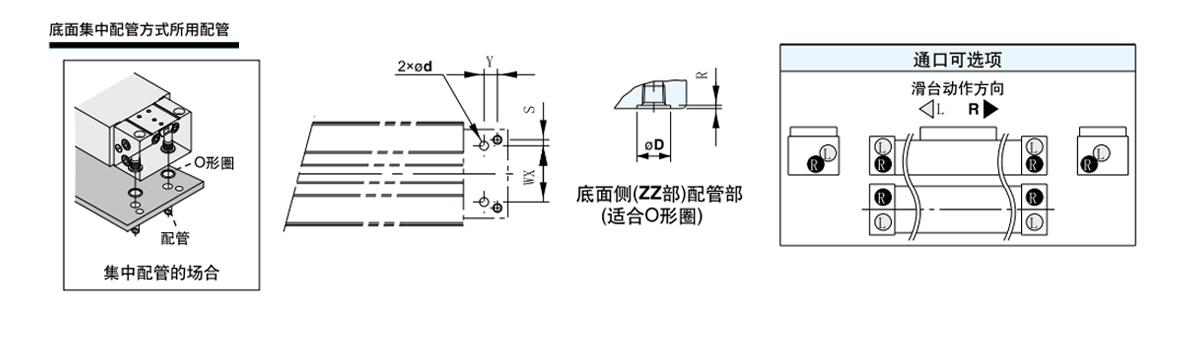

    Szczegółowy rysunek części w kształcie litery U. Tabela rozmiarów       *P to port zasilania powietrzem cylindra
    Modelkakakakakakakakaka U1 U2 U3 U4 U5 U6
    MY1M25□ 5.5 3 2 3.4 5.8 5
    MY1M32□ 5.5 3 2 3.4 5.8 7
    MY1M40□ 6.5 3.8 2 4.5 7.3 8

    Modelkakakakakakakakaka WX Y d D R Odpowiedni pierścień typu O-ring
    MY1M25□ 38 9 4 11.4 1.1 C9
    MY1M32□ 48 11 6 11.4 1.1
    MY1M40□ 54 14 9 13.4 1.1 C11.2

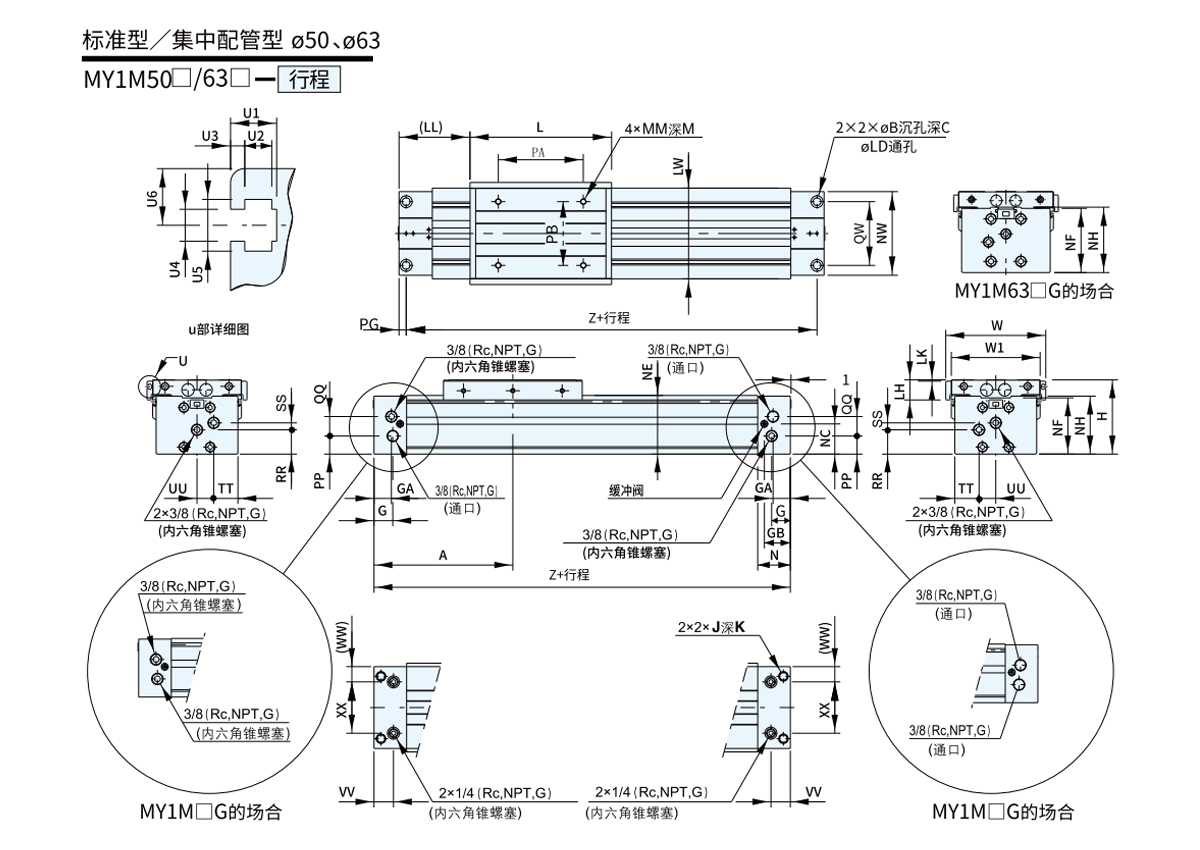

    Modelkakakakakakakakaka A B C G GA GB H J K L LD Lh ŁK LL LW M MM N NC NE NF NH NW PA
    MY1M50 200 17 10.5 27 25 37.5 107 M14×2 28 200 11 29 2 100 128 15 M8×1,25 47 43.5 84.5 81 83.5 118 120
    MY1M63 230 19 12.5 29.5 27.5 39.5 130 M16×2 32 230 13.5 32.5 5.5 115 152 16 M10×1,5 50 56 104 103 105 142 140

    Modelkakakakakakakakaka PB PG PP Q Pytanie QW RR SS TT UU VV W W1 WW XX Z
    MY1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    MY1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

    Szczegółowa tabela wymiarów części w kształcie litery U
    Modelkakakakakakakakaka U1 U2 U3 U4 U5 U6
    MY1M50L 6.5 3.8 2 4.5 7.3 8
    MY1M63 8.5 5 2.5 5.5 8.4 8

    Modelkakakakakakakakaka WX Y S d D R Odpowiedni pierścień typu O-ring
    MY1M50 74 18 8 10 17.5 1.1 C15
    MY1M63 92 18 9 10 17.5 1.1

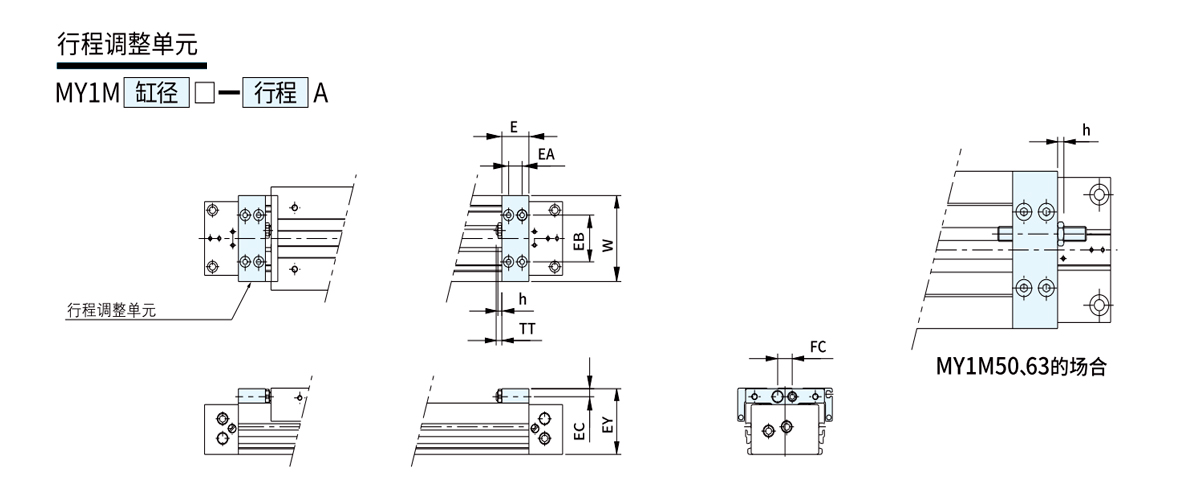

    Nadaje się do cylindrów E EA EB WE EY FC h TT W
    MY1M16 14.6 7 30 5.8 39.5 14 3.6 5,4 (MAX 11) 58
    MY1M20 20 10 32 5.8 45.5 14 3.6 5(MAX11) 58
    MY1M25 24 12 38 6.5 53.5 13 3.5 5 (MAX 16,5) 70
    MY1M32 29 14 50 8.5 67 17 4.5 8(MAX20) 88
    MY1M40 35 17 57 10 83 17 4.5 9(MAX25) 104
    MY1M50 40 20 66 14 106 26 5.5 13(MAX33) 128
    MY1M63 52 26 77 14 129 31 5.5 13(MAX38) 152

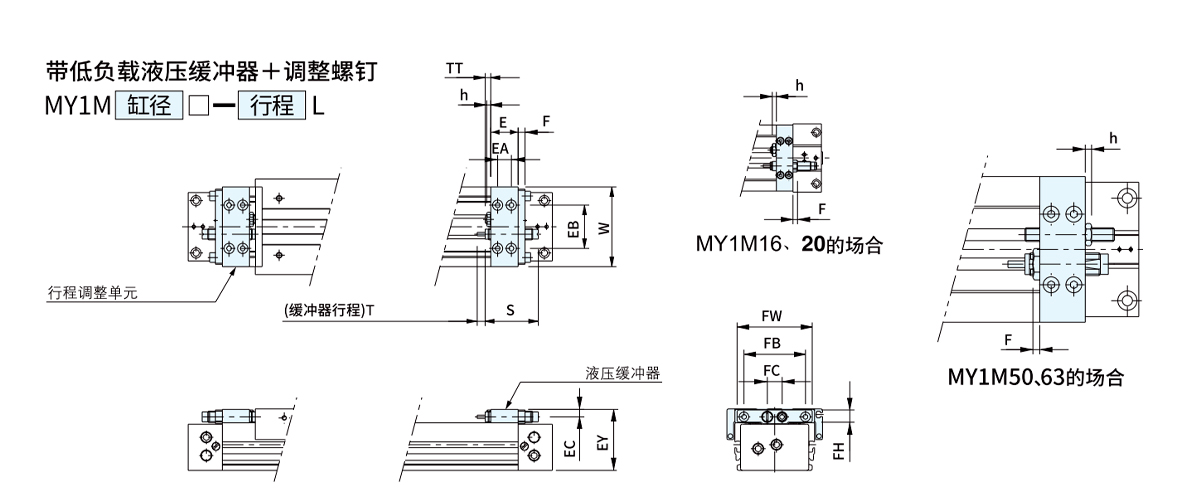

    Nadaje się do cylindrów E EA EB WE EY F FB FC FH FW h S T TT W Model bufora hydraulicznego
    MY1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5,4 (MAX 11) 58 RB0806
    MY1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5(MAX11) 58 RB0806
    MY1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5 (MAX 16,5) 70 RB1007
    MY1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8(MAX20) 88 RB1412
    MY1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9(MAX25) 104 RB1412
    MY1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13(MAX33) 128 RB2015
    MY1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13(MAX38) 152 RB2015

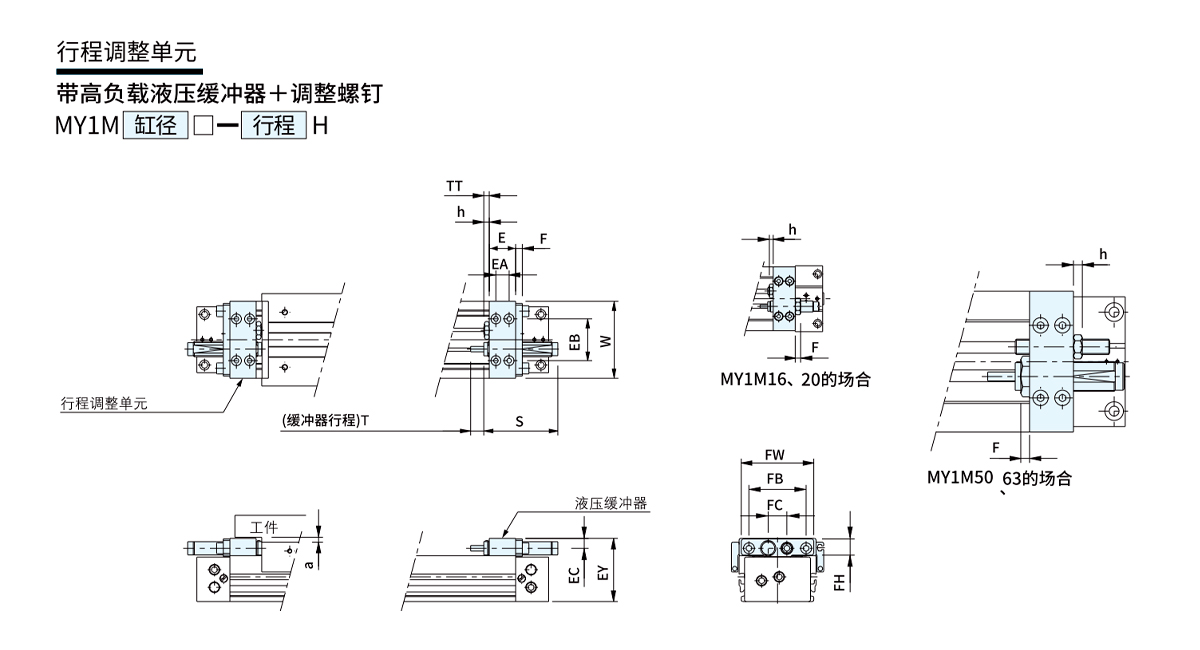

    Nadaje się do cylindrów E EA EB WE EY F FB FC FH FW h S T TT W Model bufora hydraulicznego a
    MY1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5(MAX11) 58 RB1007 5
    MY1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5 (MAX 16,5) 70 RB1412 4.5
    MY1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8(MAX20) 88 RB2015 6
    MY1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9(MAX25) 104 RB2015 4
    MY1M50 40 20 66 18.5 115 8 30 11 99 25 13(MAX33) 128 RB2725 9
    MY1M63 52 26 77 19 138.5 35 11 99 25 13(MAX38) 152 RB2725 9.5
    ※Jeśli rozmiar EY jednostki H jest wyższy niż wysokość stołu przesuwnego (rozmiar H), a długość montowanego przedmiotu przekracza całkowitą długość stołu przesuwnego (rozmiar L), należy upewnić się, że obrabiany przedmiot znajduje się powyżej rozmiaru a.

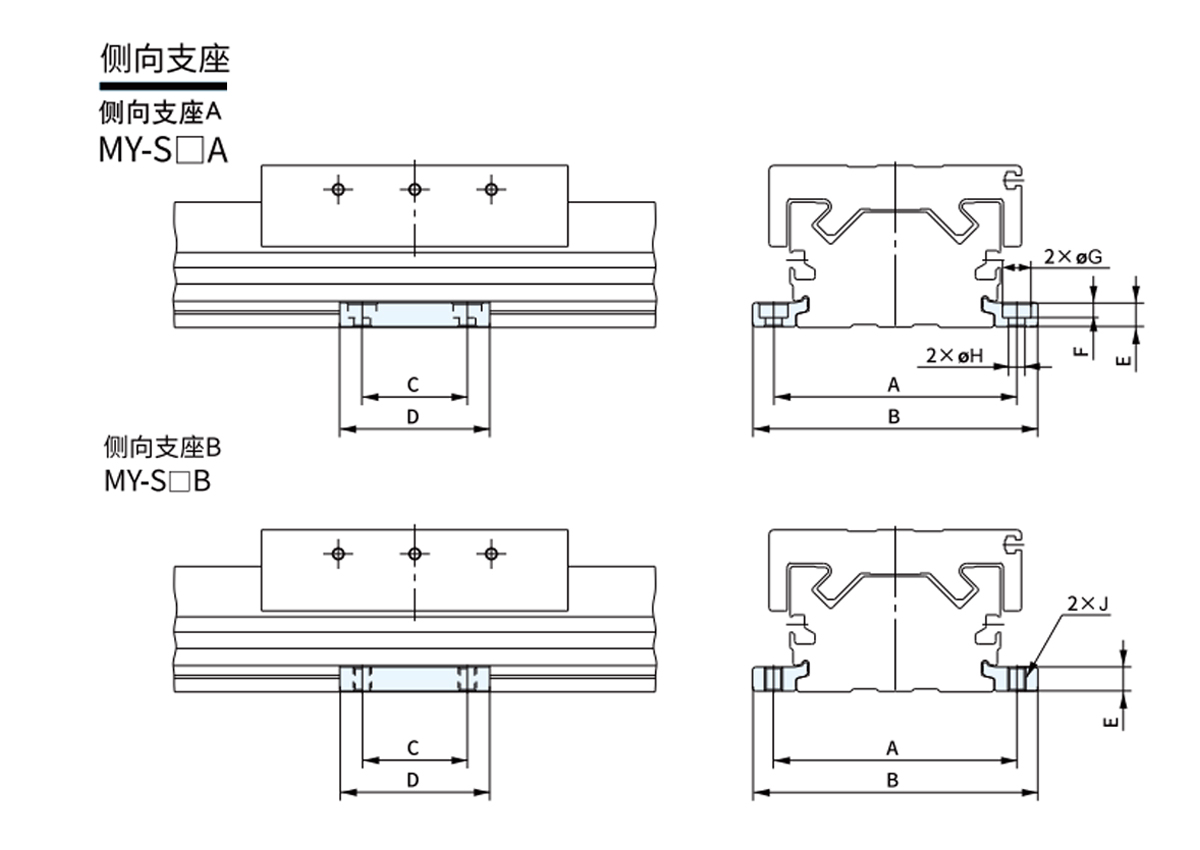

    Modelkakakakakakakakaka Nadaje się do cylindrów A B C D E F G H J
    MY-S16B MY1M16 61 71.6 15 26 4.9 3 6.5 3.4 M4×0,7
    MY-S20 MY1M20 67 79.6 25 38 6.4 4 8 4.5 M5×0,8
    MY-S25 MY1M25 81 95 35 50 8 5 9.5 5.5 M6×1
    MY-S32β MY1M32 100 118 45 64 11.7 6 11 6.6 M8×1,25
    MY-S40β MY1M40 120 142 55 80 14.8 8.5 14 9 M10×1,5
    MY1M50 142 164
    MY-S63 B MY1M63 172 202 70 100 18.3 10.5 17.5 11.5 M12×1,75
    ※Do każdego urządzenia dostarczany jest jeden zestaw łożysk bocznych.
