Co to jest cylinder pneumatyczny o dużej sile i kiedy faktycznie go potrzebujesz?
A cylinder pneumatyczny o dużej sile jest cylinder powietrzny zaprojektowane tak, aby zapewniać znacznie większy ciąg wyjściowy niż cylindry o standardowej średnicy – typowo produkowane siły od 5 000 N do ponad 200 000 N — poprzez połączenie dużych średnic otworów, podwyższonych ciśnień roboczych lub konfiguracji tandemowych/wielostopniowych. Jeśli Twoje zastosowanie obejmuje prasowanie, zaciskanie, wykrawanie, formowanie lub podnoszenie ciężkich przedmiotów, a konwencjonalny cylinder pneumatyczny po prostu nie jest w stanie utrzymać wymaganego obciążenia, bezpośrednim rozwiązaniem jest siłownik pneumatyczny o dużej sile.
Decyzja o zastosowaniu cylindra pneumatycznego o dużej sile zamiast alternatywy hydraulicznej często wynika z czystości, szybkości i prostoty konserwacji. Układy pneumatyczne działają na sprężone powietrze, co oznacza brak ryzyka zanieczyszczenia oleju, krótsze czasy cykli i łatwiejszą zgodność ze standardami żywności, farmaceutyków lub pomieszczeń czystych. Kompromisem jest gęstość siły: cylindry hydrauliczne generują większą siłę na jednostkę powierzchni, ale gdy ciśnienie powietrza wynoszące 10 barówów jest wystarczające – co ma miejsce w przypadku większości przemysłowych zadań zaciskania i prasowania do około 100 kN – cylinder pneumatyczny o dużej średnicy zapewnia tę siłę niezawodnie i ekonomicznie.
Jak cylinder pneumatyczny wytwarza dużą siłę: fizyka kryjąca się za liczbami
Siłę wyjściową dowolnego cylindra pneumatycznego oblicza się za pomocą prostego wzoru: F = P × A , gdzie F to siła w niutonach, P to nadciśnienie w paskalach, a A to efektywna powierzchnia tłoka w metrach kwadratowych. Oznacza to, że inżynier projektujący ma do dyspozycji dwie dźwignie: zwiększyć ciśnienie lub zwiększyć rozmiar otworu.
Rozważmy cylinder pneumatyczny o średnicy 200 mm pracujący pod ciśnieniem 6 barów (600 000 Pa). Powierzchnia tłoka wynosi około 0,0314 m², co daje teoretyczną siłę pchania 18 850 N — niecałe 1,9 tony . Skalowanie otworu do 320 mm przy tym samym ciśnieniu daje 48 254 N, czyli prawie 4,9 tony. Podniesienie ciśnienia do 10 barów na tym samym otworze o średnicy 320 mm podnosi teoretyczną wydajność do 80 425 N . Liczby te ilustrują, dlaczego średnica otworu jest główną zmienną, którą inżynierowie manipulują przy określaniu specyfikacji cylindra pneumatycznego o dużej sile.
Siła uciągu (skok wycofania) jest zawsze mniejsza niż siła pchania, ponieważ pręt przemieszcza pole przekroju poprzecznego po stronie nasadki. W przypadku cylindra o średnicy 320 mm z prętem o średnicy 100 mm przy ciśnieniu 10 barów siła uciągu spada do około 72 600 N — nadal jest ogromna, ale jest to istotna różnica w zastosowaniach, w których wciąganie musi wytrzymać obciążenie.
Konfiguracje cylindrów tandemowych
Kiedy pojedynczy otwór nie jest w stanie zapewnić wystarczającej siły w ramach ograniczeń przestrzennych lub ciśnieniowych, cylindry pneumatyczne typu tandem łączą dwa lub więcej tłoków na jednym pręcie. Każdy tłok ma swój udział w swoim ciągu, a siły sumują się bezpośrednio. Układ tandemowy dwóch cylindrów o średnicy 250 mm i ciśnieniu 8 barów wytwarza mniej więcej łącznie 78 500 N — odpowiednik pojedynczego modułu o średnicy 350 mm — przy jednoczesnym węższym zajmowaniu przestrzeni fizycznej. Konfiguracje tandemowe są powszechne w samochodowych urządzeniach do tłoczenia i precyzyjnych operacjach wciskania.
- F — Siła wyjściowa (N)
- P — Ciśnienie zasilania (Pa)
- A — Powierzchnia tłoka (m²)
- D — Średnica otworu (m)

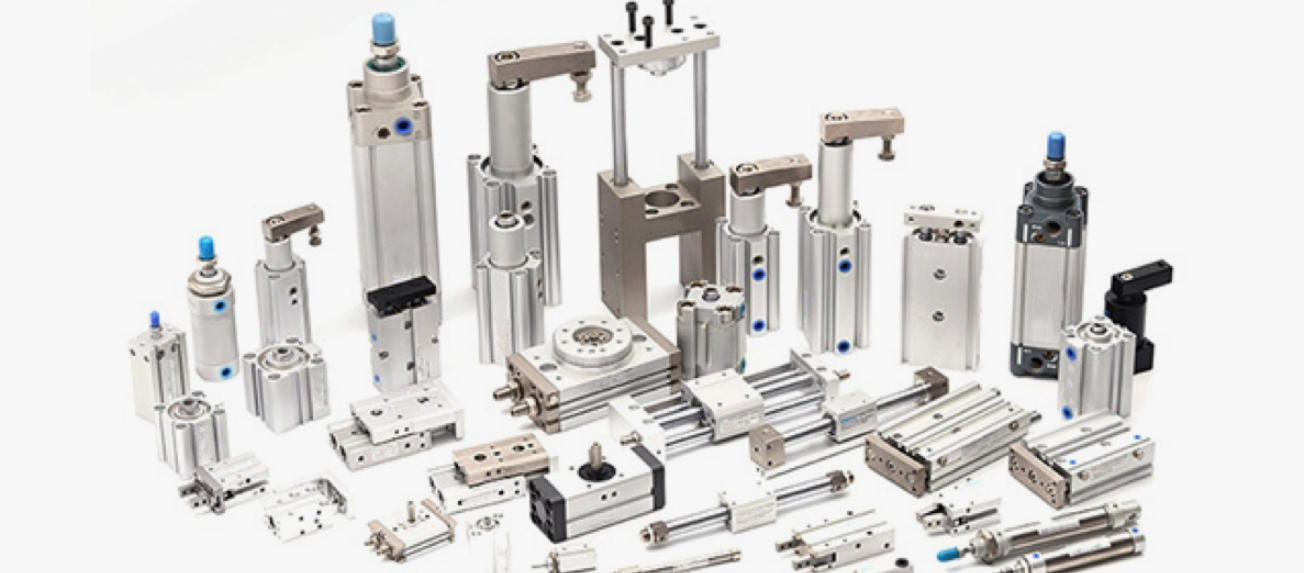

Rodzaje cylindrów pneumatycznych o dużej sile i ich zastosowania przemysłowe
Nie każdy cylinder pneumatyczny o dużej sile służy temu samemu celowi. Różnorodność dostępnych konfiguracji odzwierciedla zakres wymagających zastosowań w branżach produkcyjnych, przetwórczych i automatyzacji. Zrozumienie, który typ cylindra pasuje do danego zadania, pozwala uniknąć kosztownych zawyżonych specyfikacji lub, co gorsza, instalacji o niewystarczającej mocy, które przedwcześnie ulegają awariom.
Cylindry jednostronnego działania o dużej średnicy
Konstrukcje z powrotem sprężynowym lub grawitacyjnym z otworami do 320 mm. Stosowany w operacjach zaciskania i trzymania, zasuwach na rurociągach i zaciskaniu form wtryskowych, gdzie skok roboczy wymaga zasilania tylko w jednym kierunku. Zużycie powietrza na cykl jest zmniejszone o połowę w porównaniu z odpowiednikami o podwójnym działaniu, co ma znaczenie przy wysokich częstotliwościach cykli.
Cylindry dwustronnego działania o dużej średnicy
Najpopularniejsza kategoria cylindrów pneumatycznych o dużej sile. Sprężone powietrze działa na obie strony tłoka, zapewniając napędzane wysuwanie i cofanie. Cylindry standardowe ISO15552 są dostępne w formie katalogowej o średnicy od 32 mm do 320 mm, a produkcja na zamówienie obejmuje średnicę przekraczającą 500 mm. Linie produkujące nadwozia samochodowe w kolorze białym rutynowo wykorzystują cylindry dwustronnego działania o średnicy 250 mm do prasowania paneli.
Cylindry tandemowe
Dwa tłoki na wspólnym tłoczysku w jednym korpusie. Siła wyjściowa w przybliżeniu podwaja się bez zwiększania rozmiaru otworu. Idealny tam, gdzie szerokość koperty jest ograniczona, ale dostępna jest długość osiowa. Jednostka tandemowa o średnicy 160 mm i ciśnieniu 8 barów dostarcza mniej więcej 32170 N — porównywalny z pojedynczym cylindrem o średnicy 225 mm — w korpusie tylko nieznacznie dłuższym niż standardowa jednostka dwusuwowa.
Cylindry beztłoczyskowe (duża średnica)
Tłok napędza zewnętrzny wózek poprzez uszczelnioną szczelinę lub sprzęgło magnetyczne zamiast wystającego pręta. Umożliwia uzyskanie długości skoku równej długości korpusu cylindra, dzięki czemu są one kompaktowe i nadają się do zastosowań wymagających dużych sił o dużym przesuwie, takich jak przenoszenie materiału na liniach tłoczenia lub tylne sprawdziany pras krawędziowych o siłach do 15 000 N.
Pneumatyczne systemy wzmacniaczy hydraulicznych
Te jednostki hybrydowe wykorzystują cylinder pneumatyczny o dużej średnicy do napędzania tłoka hydraulicznego o małej średnicy, mnożąc siłę przez stosunek powierzchni tłoka. Stopień pneumatyczny o średnicy 200 mm napędzający stopień hydrauliczny o średnicy 40 mm przy ciśnieniu wlotowym 6 barów wytwarza hydrauliczne ciśnienie wyjściowe przekraczające 150 barów, umożliwiając działanie sił znacznie przekraczających 200 000 N. Stosowany w pistoletach do zgrzewania punktowego, nitownicach i narzędziach do zaciskania.
Cylindry o krótkim skoku i dużej sile
Czasami nazywane cylindrami naleśnikowymi lub płaskimi, zapewniają one bardzo dużą siłę mocowania w zakresie skoków 5–50 mm. Średnice otworów 250–400 mm w bardzo krótkich korpusach generują siły do 125 000 N w minimalnej przestrzeni osiowej. Stosowany do mocowania osprzętu, ustawiania matryc i lokalizowania palet na centrach obróbczych.
