Rodzaje cylindrów pneumatycznych: kompletny przewodnik

Jakie są różne typy cylindrów pneumatycznych?

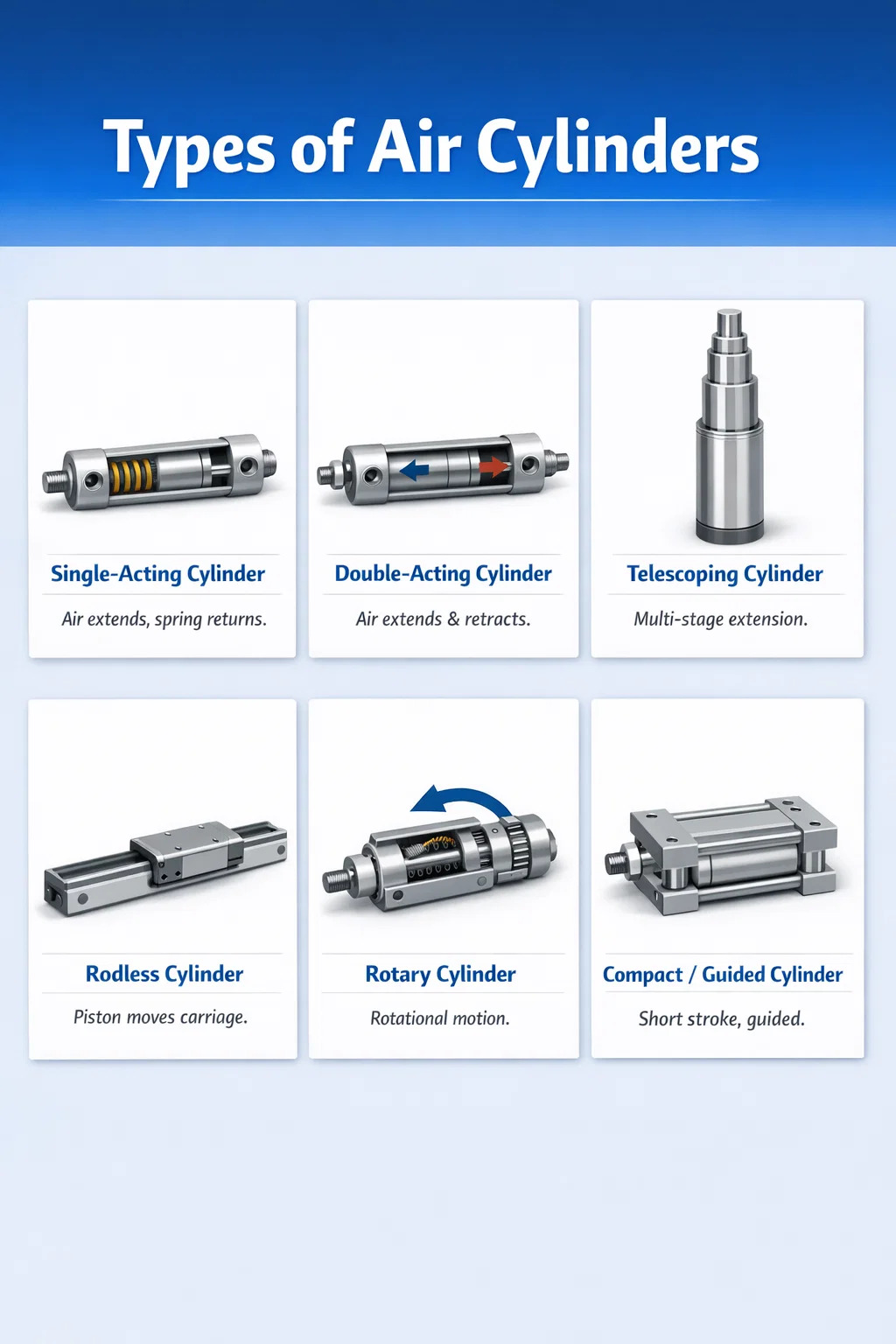

Cylindry powietrzne — zwane także cylindrami pneumatycznymi — przekształcają energię sprężonego powietrza w mechaniczny ruch liniowy lub obrotowy. Są sześć podstawowych typów cylindrów pneumatycznych stosowane w zastosowaniach przemysłowych, motoryzacyjnych i produkcyjnych: cylindry jednostronnego działania, cylindry dwustronnego działania, cylindry teleskopowe, cylindry beztłoczyskowe, cylindry obrotowe i cylindry kompaktowe/prowadzone. Każdy typ służy do innego celu mechanicznego, a wybór niewłaściwego może prowadzić do przedwczesnego zużycia, strat energii lub całkowitej awarii systemu.

Zrozumienie tych kategorii nie jest wyłącznie akademickie — globalny rynek cylindrów pneumatycznych wyceniono na około 14,2 miliarda dolarów w 2023 roku i przewiduje się, że będzie stale rósł do 2030 r., napędzany popytem na automatyzację w opakowaniach, przetwórstwie żywności i montażu samochodów. Właściwy dobór cylindra ma bezpośredni wpływ na czas cyklu, zużycie energii i okresy międzyobsługowe.

Cylindry pneumatyczne jednostronnego działania

Cylindry jednostronnego działania wykorzystują sprężone powietrze do poruszania tłoka tylko w jednym kierunku. Skok powrotny realizowany jest za pomocą wewnętrznej sprężyny lub zewnętrznej siły mechanicznej, takiej jak grawitacja. Są to jedne z najprostszych i najbardziej opłacalnych dostępnych cylindrów pneumatycznych.

Jak działają cylindry jednostronnego działania

Sprężone powietrze wchodzi przez pojedynczy otwór i popycha tłok do przodu. Po zwolnieniu ciśnienia powietrza wewnętrzna sprężyna popycha tłok z powrotem do pierwotnego położenia. Ponieważ sprężyna wykonuje połowę pracy, efektywna siła wyjściowa jest zmniejszana o opór sprężyny — zwykle pomiędzy 10% i 20% w zależności od sztywności sprężyny i wielkości cylindra.

Typowe zastosowania

• Mocowanie i przytrzymywanie detali podczas obróbki
• Operacje stemplowania i wykrawania, w przypadku których skok powrotny nie wymaga użycia siły
• Siłowniki do drzwi i bram, w których grawitacja wspomaga powrót
• Mechanizmy hamulcowe i urządzenia blokujące zabezpieczające
• Sprzęt rolniczy, taki jak siewniki i mechanizmy do sadzenia

Cylindry jednostronnego działania są preferowanym wyborem, gdy konieczne jest zminimalizowanie zużycia powietrza, ponieważ powietrze jest zużywane tylko podczas skoku roboczego. W zastosowaniach wymagających dużej liczby cykli, w których występuje 50–100 cykli na minutę, przekłada się to na znaczne oszczędności sprężonego powietrza w trakcie zmiany produkcyjnej.

Ograniczenia do rozważenia

Długość skoku cylindrów jednostronnego działania jest ograniczona, ponieważ dłuższe skoki wymagają dłuższych sprężyn, które zajmują przestrzeń w cylindrze i zmniejszają użyteczną powierzchnię cylindra. W praktyce większość producentów ogranicza skoki cylindrów ze sprężyną powrotną do 100 mm (około 4 cale) lub mniej. Poza tym konstrukcja o podwójnym działaniu staje się bardziej praktyczna.

Cylindry pneumatyczne dwustronnego działania

Siłowniki dwustronnego działania są najpowszechniej stosowanym rodzajem cylindrów pneumatycznych w automatyce przemysłowej. Wykorzystują sprężone powietrze do napędzania ruchów wysuwania i cofania, zapewniając operatorowi pełną kontrolę nad siłą i prędkością w obu kierunkach.

Budowa i zasada działania

Cylinder dwustronnego działania ma dwa porty powietrza – po jednym z każdej strony tłoka. Kiedy powietrze wpływa do otworu na końcu korka, tłok wysuwa się. Kiedy powietrze jest kierowane do otworu na końcu tłoczyska, tłok cofa się. Kierunkowy zawór sterujący (zwykle zawór elektromagnetyczny 4/2 lub 5/2) zapewnia naprzemienny przepływ powietrza pomiędzy dwoma portami. Ponieważ nie ma tu mowy o żadnej sprężynie, pełny obszar otworu przyczynia się do zwiększenia siły , dzięki czemu cylindry te są znacznie mocniejsze niż ich odpowiedniki jednostronnego działania o tej samej średnicy otworu.

Różnice w obliczaniu siły między uderzeniami

Jedna ważna różnica: siły rozciągania i cofania nie są równe. W przypadku skoku wysuwania siła jest obliczana na podstawie powierzchni pełnego otworu. Podczas suwu wycofania tłoczysko zajmuje część otworu, więc powierzchnia efektywna – a zatem i siła wycofania – jest nieco mniejsza. W przypadku cylindra o średnicy 50 mm i trzpieniu 20 mm przy ciśnieniu 6 barów siła rozciągająca wynosi w przybliżeniu 1178 N podczas gdy siła cofania spada do mniej więcej 990 N . Tę asymetrię należy uwzględnić w projektach, w których siła wycofania ma kluczowe znaczenie.

Typowe przypadki użycia

• Automatyzacja pick-and-place na liniach montażowych
• Przenośniki zwrotne i systemy sortujące
• Zaciski i wypychacze wtryskarek
• Zrobotyzowane oprzyrządowanie na końcu ramienia
• Osprzęt do spawania i tłoczenia karoserii samochodowych

Cylindry pneumatyczne dwustronnego działania są dostępne w rozmiarach średnic od 8 mm do ponad 320 mm , obejmujący siłę wyjściową od kilku niutonów do kilkudziesięciu kiloniutonów. Dzięki tak szerokiemu zakresowi można je dostosować do niemal każdego zastosowania przemysłowego.

Teleskopowe cylindry pneumatyczne

Cylindry teleskopowe są przeznaczone do zastosowań, w których wymagany jest duży skok, ale długość wsunięta (złożona) musi pozostać krótka. Osiągają to poprzez zastosowanie wielu zagnieżdżonych rurek – zwanych stopniami lub tulejami – które rozciągają się sekwencyjnie jedna w drugiej.

Konstrukcje teleskopowe jednostronnego i dwustronnego działania

Cylindry teleskopowe są dostępne w konfiguracjach jednostronnego i podwójnego działania. Wersje jednostronnego działania są prostsze i tańsze, ale przy wciąganiu opierają się na grawitacji lub ciężarze ładunku, dzięki czemu nadają się głównie do podnoszenia w pionie. Siłowniki teleskopowe dwustronnego działania mogą wysuwać się i chować pod wpływem siły, umożliwiając montaż poziomy lub odwrócony – chociaż ich konstrukcja jest znacznie bardziej złożona, a koszt znacznie wyższy.

Kluczowe aplikacje

• Wywrotki i nadwozia wywrotek wymagające cylindrów 3–5 stopniowych
• Podnośniki nożycowe i platformy robocze
• Maszyny sceniczne i osprzęt rozrywkowy
• Przedłużenia drabiny do wozu strażackiego

Trójstopniowy cylinder teleskopowy o długości złożonej 600 mm może osiągnąć w pełni rozciągnięty skok ponad 1700 mm — prawie trzykrotność długości po złożeniu. Takiej wydajności przestrzennej nie da się osiągnąć w przypadku konwencjonalnego cylindra jednoprętowego.

Redukcja siły na etapach

Jedna ważna kwestia inżynierska: każdy kolejny stopień w cylindrze teleskopowym ma mniejszy otwór niż poprzedni, co oznacza siła wyjściowa maleje w miarę dalszego wysuwania się cylindra . Projektanci muszą dobrać rozmiar cylindra w oparciu o najgorsze położenie obciążenia, które zwykle występuje przy pełnym wydłużeniu lub w jego pobliżu, gdy siła jest minimalna.

Beztłokowe cylindry pneumatyczne

Beztłoczyskowe cylindry pneumatyczne całkowicie eliminują tradycyjne tłoczysko, zamiast tego przenoszą ruch tłoka na zewnętrzny wózek lub przesuwają się przez szczelinę lub sprzęgło magnetyczne. Ten projekt podwaja efektywny skok dla danej długości montażowej w porównaniu z konwencjonalnymi cylindrami prętowymi, co czyni je niezwykle cennymi w środowiskach o ograniczonej przestrzeni.

Cylindry beztłoczyskowe z mechaniczną szczeliną

W konstrukcji z mechaniczną szczeliną (lub taśmą) korpus cylindra ma podłużną szczelinę. Tłok wewnętrzny jest połączony z wózkiem zewnętrznym przez tę szczelinę. Elastyczna opaska metalowa lub plastikowa uszczelnia szczelinę po obu stronach punktu połączenia, aby zapobiec wyciekom powietrza. Siłowniki te wytrzymują bezpośrednie obciążenia boczne i nadają się do zastosowań wymagających dużej dokładności prowadzenia.

Siłowniki beztłoczyskowe sprzężone magnetycznie

W cylindrach beztłoczyskowych sprzężonych magnetycznie zastosowano uszczelniony tłok wewnętrzny wyposażony w silne magnesy trwałe. Zewnętrzny wózek wyposażony w przeciwne magnesy podąża za ruchem tłoka przez ściankę cylindra bez fizycznej szczeliny. Ta całkowicie szczelna konstrukcja jest idealna do pomieszczenia czyste, przeznaczone do kontaktu z żywnością i środowiska przeznaczone do mycia ponieważ nie ma otworu, przez który mogłyby przedostać się zanieczyszczenia lub wydostać się smar. Kompromisem jest niższa maksymalna nośność boczna w porównaniu z wersjami szczelinowymi.

Gdzie cylindry beztłoczyskowe wyróżniają się

• Liniowe zespoły transferowe w maszynach pakujących i etykietujących
• Poziome systemy wahadłowe w centrach obróbczych CNC
• Produkcja wyrobów medycznych, gdzie problemem jest zanieczyszczenie
• Systemy bramowe i wieloosiowe etapy pozycjonowania

Dostępne są standardowe cylindry beztłoczyskowe o długości skoku od 50 mm do ponad 10 000 mm . W przypadku bardzo długich skoków zalecane są prowadnice przeciwobrotowe i podpory środkowe, aby zapobiec ugięciu lufy i dryfowi wózka.

Obrotowe cylindry pneumatyczne

Podczas gdy większość cylindrów pneumatycznych wytwarza ruch liniowy, obrotowe cylindry pneumatyczne przekształcają energię sprężonego powietrza w ruch kątowy (obrotowy). Często nazywane są pneumatycznymi siłownikami obrotowymi. Różnią się one od silników pneumatycznych - wytwarzają cylindry obrotowe obrót o ograniczonym kącie (zazwyczaj 90°, 180° lub 270°) zamiast wirowania ciągłego.

Siłowniki obrotowe z zębatką

Najpopularniejszy projekt cylindra obrotowego wykorzystuje jeden lub dwa tłoki liniowe połączone z zębatką, która napędza wał zębaty. Powietrze popycha tłok(i), zębatka obraca zębnik, a moment obrotowy przenoszony jest na wał wyjściowy. Konstrukcje z dwoma stojakami równoważą obciążenie i prawie dwukrotnie większy wyjściowy moment obrotowy dla danego rozmiaru otworu. Kąty obrotu można regulować za pomocą zewnętrznych ograniczników, zazwyczaj w zakresie od 0° do 270°.

Siłowniki obrotowe łopatkowe

Siłowniki łopatkowe wykorzystują łopatkę (łopatkę) przymocowaną do wału wyjściowego wewnątrz okrągłej obudowy. Ciśnienie powietrza po jednej stronie łopatki obraca wał; powietrze po przeciwnej stronie obraca go z powrotem. Konstrukcje jednołopatkowe umożliwiają do Obrót o 280° , podczas gdy konstrukcje dwułopatkowe są ograniczone do około 100° ale oferują wyższy moment obrotowy w bardziej zwartej obudowie.

Typowe zastosowania

• Sterowanie zaworami w rurociągach procesowych (zawory kulowe ćwierćobrotowe, przepustnice)
• Stoły indeksujące i pozycjonowanie obrotowe w automatyzacji montażu
• Robotyczne stawy nadgarstka i łokcia
• Odwracanie części i orientacja w liniach przenoszenia
• Siłowniki drzwi i klap w urządzeniach przemysłowych

Kompaktowe i prowadzone cylindry pneumatyczne

Cylindry kompaktowe i prowadzone to wyspecjalizowane warianty, które odpowiadają dwóm bardzo specyficznym wyzwaniom: wyjątkowo ciasnym przestrzeniom montażowym i zastosowaniom, w których tłoczysko musi wytrzymywać obroty lub obciążenia boczne bez polegania na zewnętrznych systemach prowadzących.

Cylindry kompaktowe o krótkim skoku

Zwane także cylindrami naleśnikowymi lub cylindrami płaskimi, jednostki te mają minimalną długość korpusu w stosunku do ich średnicy. Udary są zwykle ograniczone do 1 mm do 50 mm . Ich płaski profil pozwala na montaż w ograniczonych przestrzeniach, gdzie standardowy korpus cylindra po prostu by się nie zmieścił. Typowe przypadki użycia obejmują prasowanie płytek PCB, dozowanie etykiet i mikropozycjonowanie w sprzęcie półprzewodnikowym.

Cylindry prowadzone (dwuprężowe).

Cylindry prowadzone zawierają dwa równoległe tłoczyska połączone ze wspólną płytą przednią. Taka konfiguracja zapobiega obracaniu się pręta i zapewnia wysoką odporność na obciążenia momentowe (siły mimośrodowe). Cylindry prowadzone mogą wytrzymać obciążenia boczne 4 do 10 razy większa niż standardowy siłownik jednoprętowy o tej samej średnicy, co eliminuje potrzebę stosowania oddzielnej zewnętrznej prowadnicy liniowej w wielu zastosowaniach.

Cylindry przesuwne

Cylindry przesuwne integrują prowadzony wózek bezpośrednio z korpusem cylindra. Wózek porusza się na łożyskach liniowych lub szynach z kulkami obiegowymi i zapewnia płaską powierzchnię montażową dla oprzyrządowania lub mocowania przedmiotu obrabianego. Te wszechstronne jednostki znacznie skracają czas projektowania i montażu w niestandardowych projektach automatyki. Festo, SMC i Parker oferują modułowe zespoły ślizgowe z wymienną długością skoku i konfiguracją łożysk.

Porównanie typów cylindrów pneumatycznych w skrócie

Style mocowania cylindrów i ich wpływ na wydajność

Niezależnie od typu cylindra, konfiguracja montażu ma bezpośredni wpływ na wydajność, trwałość i zarządzanie obciążeniem. Cylindry zgodne ze standardami ISO 15552 i NFPA T3.6.7 oferują wymienne interfejsy montażowe, co upraszcza wymianę u różnych producentów.

• Mocowanie na stopie (MS1/MS2): Stały montaż podstawy; Idealny do pchania/ciągnięcia w linii z dobrze ustawionymi ładunkami. Niewspółosiowość przenosi naprężenia zginające na pręt i uszczelki.
• Mocowanie kołnierzowe (MF1/MF2): Kołnierz przedni lub tylny przykręcany bezpośrednio do płyty maszyny. Doskonały do ​​zastosowań ze sztywnymi obciążeniami liniowymi.
• Mocowanie widełkowe (MP1/MP3): Umożliwia obrót cylindra, gdy ładunek porusza się po łuku. Szeroko stosowany w mechanizmach otwierania drzwi, mechanizmach łączących i systemach przechylania. Aby uzyskać pełny przegub, po stronie drążka należy zastosować łącznik sworzniowy końcówki drążka (MP5).
• Mocowanie czopowe (MT1/MT4): Umożliwia obrót korpusu cylindra w jednej płaszczyźnie. Powszechnie stosowane w prasach przemysłowych i transporcie materiałów, gdzie wymagany jest ruch obrotowy.

Nieprawidłowy montaż jest jedną z najczęstszych przyczyn przedwczesnego uszkodzenia uszczelnienia i zarysowania tłoczyska. Wskazują na to badania przeprowadzone przez wiodących producentów cylindrów pneumatycznych ponad 30% awarii cylindrów w terenie można przypisać niewspółosiowości i nieprawidłowemu montażowi, a nie wadom materiałowym lub produkcyjnym.

Kluczowe dane techniczne, które należy uwzględnić przy wyborze cylindrów pneumatycznych

Wybór butli pneumatycznej wykracza poza wybór typu. Aby zapewnić niezawodne działanie cylindra przez cały zamierzony okres użytkowania, należy ocenić łącznie kilka parametrów technicznych.

Średnica otworu i siła wyjściowa

Siłę wyjściową określa się ze wzoru F = P × A, gdzie P to ciśnienie zasilania, a A to efektywna powierzchnia tłoka. Przy standardowym ciśnieniu zasilania wynoszącym 6 barów (87 psi) , cylinder o średnicy 50 mm wytwarza około 1178 N przy skoku wysuwania, podczas gdy cylinder o średnicy 80 mm wytwarza około 3016 N. Rozmiary otworów są znormalizowane zgodnie z normami ISO 6432 i ISO 15552, aby uprościć obliczenia wymiarów i zaopatrzenie.

Długość skoku i ryzyko wyboczenia

W przypadku cylindrów o długim skoku poddawanych obciążeniom ściskającym tłoczysko może się wypaczyć (awaria kolumny), jeśli średnica tłoczyska jest zbyt mała. Inżynierowie używają wzoru kolumnowego Eulera do sprawdzania granic wyboczenia, a większość producentów udostępnia wykresy obciążenia i skoku, które automatycznie uwzględniają współczynnik bezpieczeństwa od 3:1 do 5:1 . Jeżeli standardowa średnica pręta jest niewystarczająca, należy określić opcje prętów nadwymiarowych lub zewnętrzne systemy prowadnic.

Temperatura pracy i materiał uszczelnienia

Standardowe uszczelki NBR (nitryl) pokrywają temperatury robocze od -20°C do 80°C . W przypadku temperatur podwyższonych do 200°C stosuje się uszczelki silikonowe lub PTFE. Do środowisk niskotemperaturowych (do -40°C) dostępne są specjalnie opracowane poliuretany lub niskotemperaturowe związki nitrylowe. Na wybór materiału uszczelki wpływa także kompatybilność z mediami — na przykład, jeśli cylinder jest używany w środowisku przetwarzania żywności z regularnym myciem żrącymi środkami czyszczącymi, właściwą specyfikacją będą uszczelki EPDM i korpusy ze stali nierdzewnej.

Amortyzacja na końcu skoku

Przy dużych prędkościach cyklu tłok osiągający koniec skoku bez amortyzacji powoduje znaczne uderzenia mechaniczne, generując hałas i przyspieszając zużycie elementów wewnętrznych. Regulowane poduszki pneumatyczne zatrzymują niewielką ilość powietrza pod koniec skoku, powodując stopniowe hamowanie. Prawidłowo dopasowane poduszki mogą redukować siłę uderzenia 80% do 95% w porównaniu z cylindrami bez amortyzacji pracującymi z tą samą prędkością i obciążeniem.

Czynniki konserwacyjne wydłużające żywotność cylindra pneumatycznego

Nawet najwyższej jakości siłownik pneumatyczny ulegnie przedwczesnej awarii, jeśli system, w którym pracuje, nie będzie odpowiednio konserwowany. Najbardziej krytyczne są następujące czynniki.

Jakość powietrza i filtracja

Wilgoć i zanieczyszczenia cząstkami stałymi w sprężonym powietrzu są głównymi przyczynami korozji wewnętrznej i degradacji uszczelnień. ISO 8573-1 Jakość powietrza klasy 3 (cząstki ≤ 5 µm, ciśnieniowy punkt rosy ≤ 3°C, stężenie oleju ≤ 1 mg/m3) jest ogólnie akceptowana jako minimalna norma dla cylindrów pneumatycznych. Użycie odpowiedniego zespołu FRL (filtr-regulator-smarownica) w każdym obwodzie wydłuża żywotność uszczelnienia dwa do trzech razy w porównaniu z systemami niefiltrowanymi i niesmarowanymi.

Praktyki smarowania

Nowoczesne cylindry pneumatyczne są często dostarczane jako wstępnie nasmarowane smarem o długiej żywotności i przeznaczone do niesmarowanych układów pneumatycznych. Dodanie smarowania mgłą olejową do takich cylindrów może w rzeczywistości wypłukać fabrycznie nałożony smar i skrócić żywotność. Zawsze należy sprawdzić u producenta, czy smarowanie przewodu pneumatycznego jest zalecane, czy przeciwwskazane dla konkretnego modelu cylindra.

Wycieraczka prętowa i zanieczyszczenia zewnętrzne

W zapylonym lub brudnym środowisku zanieczyszczenia przylegające do tłoczyska są wciągane z powrotem do cylindra przy każdym suwie cofania, działając jako materiał ścierny na uszczelkę tłoczyska. Uszczelki zgarniające tłoczyska — zwane także pierścieniami zgarniającymi — są standardowym wyposażeniem większości cylindrów przemysłowych, ale należy je sprawdzać i wymieniać w ramach harmonogramu konserwacji zapobiegawczej, zazwyczaj co 6 do 12 miesięcy w środowiskach o dużym zanieczyszczeniu.

Jak wybrać odpowiedni typ cylindra pneumatycznego

Zawężenie wyboru odpowiedniego typu cylindra dla danego zastosowania wymaga zastosowania prostego procesu decyzyjnego opartego na wymaganiach funkcjonalnych.

1. Zdefiniuj typ ruchu: Czy wymagany ruch jest liniowy, kątowy czy obrotowy? Ruch liniowy wskazuje na cylindry standardowe, beztłoczyskowe, kompaktowe lub prowadzone. Ruch kątowy wskazuje na siłowniki obrotowe.
2. Określ wymagania dotyczące siły: Oblicz obciążenie, łącznie z tarciem, bezwładnością i wszystkimi pionowymi składnikami grawitacji. Dodaj współczynnik bezpieczeństwa co najmniej 1,5× i wybierz średnicę otworu z tabel sił producenta.
3. Ustal udar: Jeżeli skok jest krótki, a przestrzeń jest mała, odpowiedni będzie cylinder kompaktowy. Jeśli skok jest długi, ale długość montażu jest ograniczona, należy rozważyć siłownik beztłoczyskowy lub teleskopowy.
4. Oceń warunki środowiskowe: Ekstremalne temperatury, narażenie na działanie substancji chemicznych, wymagania dotyczące zmywania i poziom zapylenia – wszystkie te czynniki wpływają na materiał korpusu, wybór uszczelnienia i specyfikacje wykończenia powierzchni.
5. Sprawdź częstotliwość cykli i cykl pracy: Zastosowania wymagające dużej prędkości i dużej liczby cykli wymagają odpowiedniej amortyzacji, odpowiedniego rozmiaru przyłącza i potencjalnie wytrzymałych termicznie związków uszczelniających, które poradzą sobie z ciepłem wytwarzanym przez wielokrotne ściskanie.
6. Oceń wymagania dotyczące obciążenia bocznego i momentu obrotowego: Jeżeli cylinder będzie narażony na działanie sił pozaosiowych, niezbędny jest cylinder prowadzony lub zewnętrzna prowadnica liniowa, aby zapobiec przedwczesnemu zużyciu uszczelnienia tłoczyska i tulei.

Stosując to uporządkowane podejście, większość inżynierów może już przy pierwszej próbie określić właściwy typ i rozmiar cylindra pneumatycznego, unikając kosztownych przeprojektowań i cykli wymiany na późniejszym etapie projektu.
