Jak sprawdzić cylinder pneumatyczny: kompletny przewodnik po inspekcji

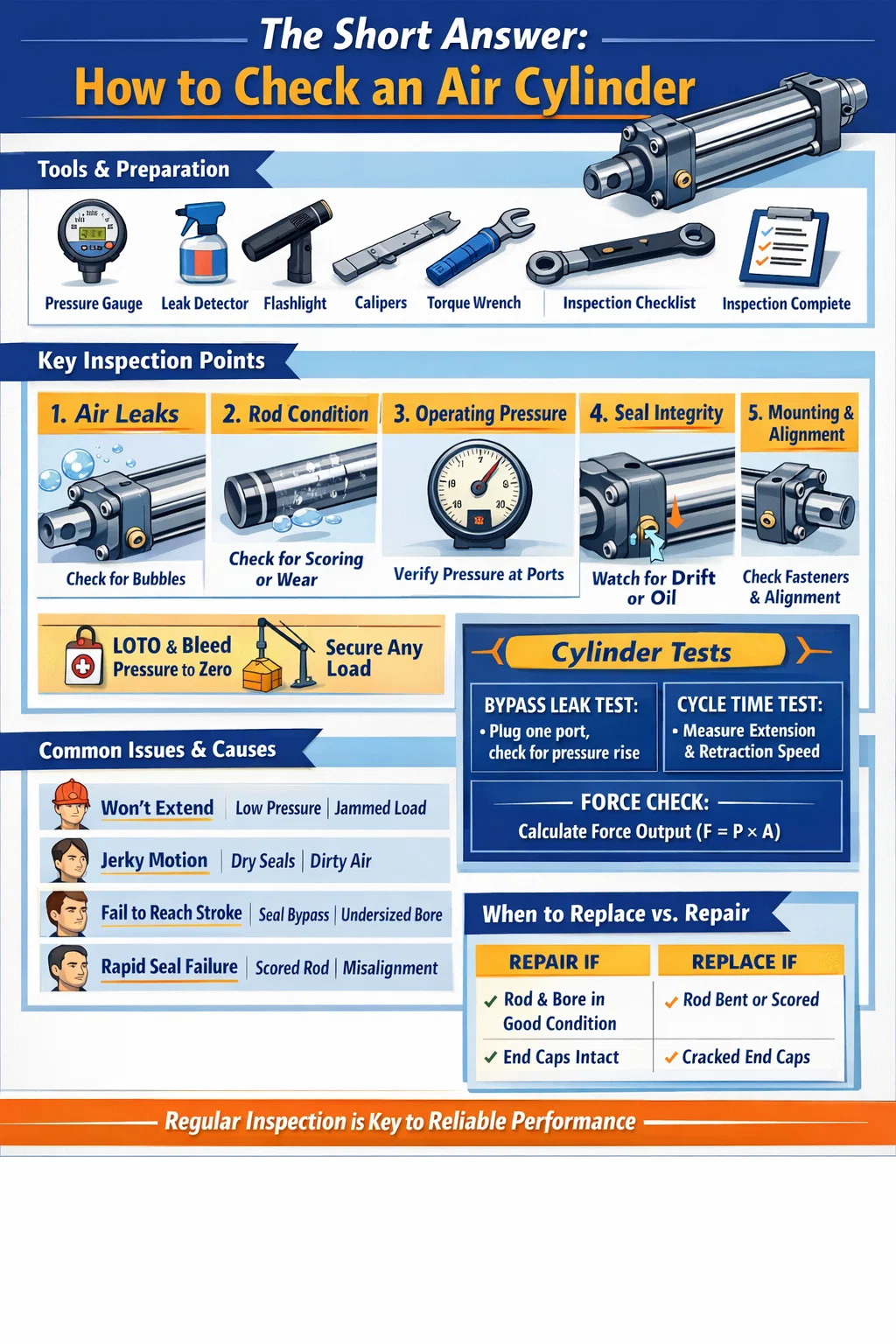

Krótka odpowiedź: jak sprawdzić cylinder pneumatyczny

Aby sprawdzić cylinder powietrzny należy sprawdzić w pięciu głównych obszarach: wyciek powietrza, ciśnienie robocze, stan tłoczyska, integralność uszczelnienia i stabilność montażu. Sprawny cylinder pneumatyczny powinien wysuwać się i cofać płynnie i bez wahania, utrzymywać ciśnienie bez słyszalnych wycieków i nie wykazywać widocznego wycieku oleju ani zarysowań tłoczyska. Jeśli którykolwiek z tych warunków nie zostanie spełniony, butla wymaga natychmiastowej uwagi przed ponownym oddaniem jej do użytku.

Większość awarii butli pneumatycznych nie zdarza się nagle. Rozwijają się stopniowo w wyniku zużycia, zanieczyszczenia lub niewłaściwego smarowania. Wiedząc, czego i kiedy szukać, możesz wykryć problemy na wczesnym etapie — zanim spowodują przestój maszyny, wady produktu lub zdarzenia związane z bezpieczeństwem. Opisany poniżej proces kontroli dotyczy standardowych cylindrów pneumatycznych dwustronnego działania, cylindrów jednostronnego działania oraz większości wariantów cylindrów kompaktowych lub prowadzonych stosowanych w automatyce przemysłowej.

Narzędzia i przygotowanie przed rozpoczęciem

Przed dotknięciem butli pneumatycznej przygotuj odpowiednie narzędzia i zabezpiecz miejsce pracy. Pomijanie przygotowań jest jedną z najczęstszych przyczyn pominięcia lub błędnego odczytania wyników kontroli.

Czego będziesz potrzebować

• Manometr cyfrowy lub analogowy (dopasowany do zakresu roboczego systemu)
• Roztwór wody z mydłem lub dostępny w handlu spray do wykrywania nieszczelności
• Czystą, niestrzępiącą się szmatką
• Latarka lub lampa inspekcyjna
• Klucz dynamometryczny do sprawdzania dokręcenia elementów złącznych
• Suwmiarki lub mikrometry do pomiaru średnicy pręta (do szczegółowych kontroli)
• Formularz dziennika konserwacji lub listy kontrolnej inspekcji

Kroki bezpieczeństwa przed inspekcją

Zawsze odcinaj dopływ sprężonego powietrza do obwodu zawierającego butlę. Zastosuj procedurę blokowania/oznaczania (LOTO) na zaworze zasilania powietrzem. Odpowietrz ciśnienie za zaworem do zera za pomocą ręcznego odpowietrzenia układu lub zaworu odpowietrzającego. Przed dotknięciem jakiejkolwiek złączki, portu lub elementu złącznego należy potwierdzić zerowe ciśnienie na manometrze. Sprężone powietrze o nawet umiarkowanym ciśnieniu w warsztacie — zazwyczaj 80 do 120 PSI (5,5 do 8,3 bara) — może spowodować poważne obrażenia, jeśli złączki zostaną poluzowane pod ciśnieniem.

Jeśli cylinder jest częścią pionowego urządzenia nośnego (utrzymuje głowicę prasy, zacisk lub uchwyt podnoszący), przed rozprężeniem należy podeprzeć mechanicznie ładunek. Nigdy nie polegaj wyłącznie na ciśnieniu powietrza, aby utrzymać ładunek podczas kontroli.

Sprawdzanie wycieków powietrza: najbardziej krytyczny krok

Wyciek powietrza jest najczęstszą przyczyną awarii cylindrów pneumatycznych. Nawet niewielki wyciek powoduje ciągłe marnowanie sprężonego powietrza, zwiększając koszty energii i zmniejszając siłę siłownika. Wyciek tak mały jak otwór o średnicy 1 mm przy ciśnieniu 7 barów może spowodować utratę ponad 3600 litrów wolnego powietrza na godzinę , kosztującego setki dolarów rocznie samej energii elektrycznej – na cylinder.

Wycieki zewnętrzne

Zwiększ ciśnienie w butli w kontrolowanych i nadzorowanych warunkach. Nałóż wodę z mydłem lub spray do wykrywania nieszczelności na wszystkie powierzchnie zewnętrzne: złącza portów, nakrętki drążków kierowniczych, złącza zaślepek końcowych, obszar uszczelnienia tłoczyska (w miejscu, w którym tłoczysko wychodzi z przedniej pokrywy) oraz wszelkie śruby zaworów iglicowych poduszki powietrznej. Obserwuj powstawanie i wzrost bąbelków. Powolny wyciek może wymagać 10–15 sekund, zanim widoczne będą pęcherzyki, więc nie spiesz się z tym krokiem.

Zwróć szczególną uwagę na strefę uszczelnienia pręta. Pęcherzyki tworzące się wokół tłoczyska podczas jego ruchu wskazują na zużytą uszczelkę pręta lub uszkodzoną uszczelkę zgarniającą. Jest to szczególnie częste w przypadku nagromadzonych cylindrów ponad 5 milionów cykli lub pracował w zanieczyszczonym środowisku, w którym cząstki stałe przyspieszają zużycie uszczelki wargowej.

Nieszczelności wewnętrzne (nieszczelności obejścia)

Nieszczelność wewnętrzna — gdy powietrze omija uszczelki tłoka i przechodzi z jednej komory do drugiej — jest trudniejsza do wykrycia wizualnie, ale powoduje równie wiele problemów. Objawem jest zazwyczaj powolny lub dryfujący ruch: cylinder pełza, gdy powinien utrzymać pozycję, lub nie wysuwa się lub nie cofa całkowicie pod obciążeniem, nawet przy prawidłowym ciśnieniu zasilania.

Aby sprawdzić szczelność obejścia bez demontażu: przy cylindrze na końcu skoku w dowolnym kierunku, zwiększ ciśnienie w jednym porcie i zatkaj przeciwny port wydechowy. Jeżeli z biegiem czasu w zatkanej komorze wzrasta ciśnienie, przez tłok przepływa powietrze, co potwierdza zużycie uszczelki tłoka. Powinien być widoczny zdrowy cylinder zerowy wzrost ciśnienia w zamkniętej komorze w ciągu 60 sekund .

Kontrola tłoczyska pod kątem zużycia i uszkodzeń

Tłoczysko jest jednym z najbardziej narażonych elementów cylindra pneumatycznego. Cyklicznie włącza się i wyłącza setki tysięcy razy, wystawiony na działanie otaczającego środowiska przy każdym skoku wyprostu. Nawet niewielka wada powierzchni tłoczyska przyspieszy zużycie uszczelki tłoczyska, zamieniając prostą wymianę uszczelki w powtarzające się cykle konserwacyjne.

Wizualna kontrola pręta

Wytrzyj pręt do czysta niestrzępiącą się szmatką i sprawdź jego całą odsłoniętą długość przy dobrym oświetleniu. Poszukaj:

• Rysy lub zadrapania — rysy wzdłużne biegnące wzdłuż osi pręta umożliwiają ucieczkę powietrza przez uszczelkę pręta i są przyczyną natychmiastowej wymiany pręta lub ponownego polerowania.
• Korozja lub wżery — plamy rdzy lub wżery na chromowanych prętach niszczą powierzchnię styku uszczelki. Nawet lekka rdza powierzchniowa, która nie jest usuwana, jest sygnałem ostrzegawczym.
• Wgniecenia lub płaskie plamy — wskazują one na wpływ zewnętrzny. Wygięty lub wgnieciony pręt powoduje nierówne obciążenie boczne uszczelki pręta i tulei.
• Film olejowy na powierzchni pręta — w smarowanych układach normalnym zjawiskiem jest lekka, czysta warstwa smaru. Wyciekanie ciężkiego oleju lub tworzenie się kropelek wskazuje na przepaloną uszczelkę tłoczyska.

Kontrola wymiarowa

W przypadku cylindrów do zastosowań precyzyjnych lub tych, w przypadku których istnieje podejrzenie obciążenia bocznego, należy zmierzyć średnicę tłoczyska w wielu punktach na jego długości za pomocą suwmiarki. Porównaj z nominalną średnicą pręta i tolerancją producenta. W większości standardowych cylindrów pneumatycznych zgodnych z normą ISO 15552 zastosowano pręty ze stali hartowanej i chromowanej z tolerancją h8 lub h9 — dla Pręt o nominalnej średnicy 25 mm, dopuszczalny zakres średnic wynosi około 24,967 mm do 24,987 mm . Jakakolwiek mierzalna zbieżność, owalność lub za mały odczyt wskazuje na zużycie, które pogarsza uszczelnienie.

Kontrola prostości pręta

Umieść wyjęty pręt na płaskiej płycie lub blokach V i powoli go zwiń. Wszelkie widoczne wahania lub wysokie punkty wskazują na zginanie. Alternatywnie zamontuj czujnik zegarowy na podstawie magnetycznej i przesuwaj wzdłuż pręta, obracając go. Maksymalne wyczerpanie 0,05 mm na 100 mm długości pręta jest powszechnym kryterium akceptacji. Wygięte tłoczyska należy wymienić – w przypadku tłoczysk siłowników pneumatycznych prostowanie jest niedopuszczalne.

Sprawdzanie ciśnienia roboczego i wydajności cylindra

Nawet jeśli cylinder pneumatyczny nie wykazuje żadnych zewnętrznych wycieków i czysty pręt, może nadal działać poniżej specyfikacji. Testy zachowania pod ciśnieniem i w cyklu dają obraz funkcjonalny, którego nie mogą zapewnić kontrole czysto wizualne.

Weryfikacja ciśnienia zasilania

Podłącz skalibrowany manometr jak najbliżej przyłącza butli – jeśli to możliwe, bezpośrednio przy złączce wlotowej. Przy normalnej pracy cylindra zapisz ciśnienie zarówno w otworach wysuwania, jak i wsuwania. Porównaj te odczyty z określonym ciśnieniem roboczym dla danego zastosowania.

Spadek ciśnienia większy niż 10–15% pomiędzy wartością zadaną reduktora a wlotem butli podczas ruchu sugeruje nadmierne ograniczenie przepływu w obwodzie — częściowo zatkany zawór kontroli przepływu, zbyt mały przewód zasilający lub zanieczyszczony tłumik/tłumik po stronie wydechowej. Ten rodzaj braku ciśnienia powoduje powolny ruch nawet w przypadku mechanicznie sprawnego cylindra.

Pomiar prędkości i czasu cyklu

Zmierz czas pełnego wysunięcia i wycofania za pomocą stopera lub licznika cykli PLC maszyny. Porównaj z oryginalnymi danymi rozruchowymi lub z przewidywanym czasem cyklu producenta przy Twoim ciśnieniu roboczym. Cylinder, który kiedyś wykonywał skok o długości 200 mm w 0,4 sekundy, ale obecnie zajmuje to 0,7 sekundy – bez zmiany ciśnienia i obciążenia – wykazuje wewnętrzne zużycie, zatarcie uszczelek lub awarię smarowania.

Wymuś sprawdzenie wyjścia

Teoretyczną siłę wyjściową cylindra pneumatycznego oblicza się jako:

F = P × A , gdzie F to siła (niutony), P to ciśnienie (Pa), a A to powierzchnia tłoka (m²).

W przypadku cylindra o średnicy 63 mm i ciśnieniu 6 barów (600 000 Pa) teoretyczna siła rozciągająca wynosi w przybliżeniu 1870 N (190 kgf) . W praktyce rzeczywista siła jest zmniejszana przez tarcie uszczelnienia tłoczyska, przeciwciśnienie po stronie wydechowej i wszelkie problemy z mechanicznym wyrównaniem. Jeśli siłownik nie przenosi obciążeń, z którymi wcześniej radził sobie bez problemów, obliczenia te pomogą określić, czy problemem jest niewystarczające ciśnienie zasilania, czy też degradacja mechaniczna.

Sprawdzanie uszczelek: kiedy wymieniać bez demontażu

Uszczelki są najbardziej podatnymi na zużycie elementami wewnątrz każdego cylindra pneumatycznego. Uszczelka tłoka, uszczelka tłoczyska i uszczelka zgarniająca ulegają z biegiem czasu degradacji w wyniku cyklicznych zmian ciepła, zanieczyszczenia oraz naprężeń fizycznych ściskania i rozciągania. Wielu techników czeka, aż nie uda się wymienić uszczelek, ale do tego momentu nieszczelna uszczelka często powoduje uszkodzenie sąsiednich elementów.

Oznaki zużycia uszczelniacza tłoczyska (widoczne bez demontażu)

• Tłuste pozostałości lub mokry wygląd na powierzchni pręta tuż za przednią nasadką
• Powietrze przepływające obok pręta przy przedłużeniu (słyszalne lub wyczuwalne ręką w pobliżu obszaru uszczelnienia pręta)
• Nagromadzenie brudu i brudu na trzpieniu, którego nie ma gdzie indziej w maszynie — oznacza to, że uszczelka zgarniacza nie zdrapuje już tłoczyska podczas cofania

Oznaki zużycia uszczelki tłoka (wywnioskowane z zachowania)

• Cylinder dryfuje powoli pod obciążeniem, bez żadnego nakazanego ruchu
• Cylinder nie utrzymuje pozycji zaciśniętej, co wymaga ciągłego ciśnienia powietrza, aby ją utrzymać
• Zmniejszona siła wyjściowa pomimo prawidłowego ciśnienia zasilania — powietrze raczej omija tłok niż go popycha
• Nieregularny lub gwałtowny ruch — czasami nazywany „stick-slip” — spowodowany nierównym tarciem uszczelki w wyniku nierównomiernego zużycia uszczelki tłoka

Uwagi dotyczące materiału uszczelnienia i temperatury

Standardowe uszczelki cylindrów pneumatycznych wykonane są z NBR (kauczuku nitrylowego) i mają wytrzymałość ok -20°C do 80°C . W środowiskach o wyższych temperaturach – w pobliżu pieców, autoklawów lub pras do formowania na gorąco – uszczelki te przedwcześnie ulegają uszkodzeniu. Jeśli cylinder wielokrotnie przepala uszczelki w czasie krótszym niż rok w gorącym środowisku, rozwiązaniem jest wymiana uszczelek na PTFE lub Viton, a nie częstsza wymiana. Uszczelnienia Viton zazwyczaj wytrzymują ciągłe temperatury do 200°C .

Sprawdzanie montażu i osiowania cylindra

Zły montaż jest odpowiedzialny za duży odsetek przedwczesnych awarii cylindrów pneumatycznych. Kiedy cylinder jest niewspółosiowy ze ścieżką obciążenia, każdy skok powoduje boczne obciążenie pręta i tulei pręta. Przyspiesza to zużycie uszczelnienia tłoczyska, może z czasem wygiąć tłoczysko i ostatecznie uszkodzić otwór lufy.

Co sprawdzić przy montażu

• Moment dokręcania mocowania — sprawdzić wszystkie nakrętki drążków kierowniczych, śruby kołnierzowe i śruby mocujące łapę za pomocą klucza dynamometrycznego. Z biegiem czasu wibracje rozluźniają elementy złączne. Luźna zaślepka może spowodować wyciek powietrza na złączu zaślepki; luźne mocowanie stopy może spowodować kołysanie się cylindra podczas skoku, powodując dynamiczną niewspółosiowość.
• Połączenie końcówki drążka — sprawdź sworzeń, oczko drążka lub połączenie gwintu męskiego/żeńskiego na końcu drążka. Zużycie otworu na sworzeń sworznia jest oznaką niewspółosiowości kątowej. Sworzeń lub końcówka drążka powinna obracać się swobodnie, ale bez zauważalnego luzu promieniowego.
• Prostość korpusu cylindra — patrzeć wzdłuż korpusu cylindra i porównać go z kierunkiem ruchu napędzanego obciążenia. Jakikolwiek widoczny kąt pomiędzy osią cylindra a ścieżką obciążenia wskazuje na niewspółosiowość. Nawet niewspółosiowość 1° na cylindrze o skoku 200 mm generuje około 3,5 mm przemieszczenia bocznego na końcu drążka — więcej niż wystarczająco, aby wytworzyć mierzalne obciążenie boczne.
• Urządzenia zapobiegające obrotowi — w przypadku cylindrów prowadzonych lub nieobrotowych sprawdzić, czy wpust przeciwobrotowy lub zewnętrzne drążek prowadzący są nienaruszone i niezużyte. Uszkodzona funkcja zapobiegająca obrotowi powoduje obracanie się tłoczyska pod obciążeniem, skręcanie i uszkadzanie podłączonych do niego węży i ​​czujników.

Wspornik montażowy i konstrukcja wsporcza

Sprawdź wspornik lub ramę, do której zamontowany jest cylinder. Pęknięcia w spawanych wspornikach, wydłużone otwory na śruby lub zdeformowane podkładki montażowe wskazują, że cylinder absorbował obciążenia udarowe, do których nie był przeznaczony. Należy naprawić te problemy konstrukcyjne — nie tylko sam cylinder. Zamontowanie nowego cylindra w pękniętym lub zniekształconym wsporniku spowoduje tę samą awarię w ułamku normalnego okresu użytkowania.

Kontrola poduszek, portów i zachowania na końcu skoku

Wiele cylindrów pneumatycznych jest wyposażonych w poduszki wewnętrzne — regulowane zawory iglicowe na każdej pokrywie końcowej, które ograniczają przepływ spalin pod koniec skoku, płynnie zwalniając tłok, aby zapobiec uderzeniu. Gdy poduszki ulegną uszkodzeniu lub zostaną nieprawidłowo ustawione, tłok w każdym cyklu mocno uderza w zaślepkę. Z biegiem czasu powoduje to zmęczenie metalu w zaślepce, poluzowanie drążków kierowniczych i może spowodować pęknięcie lufy.

Sprawdzanie regulacji poduszki

Przy normalnej pracy cylindra słuchać i obserwować zwalnianie na końcu skoku. Prawidłowo amortyzowany cylinder powinien zauważalnie zwalniać i osiągać koniec skoku z delikatnym zatrzymaniem, a nie mocnym hukiem. Jeśli na końcu skoku słychać uderzenie metalu o metal, oznacza to, że igła poduszki jest zbyt szeroko otwarta (zapewniając niewystarczające ograniczenie) lub uszczelka poduszki wewnątrz zaślepki końcowej uległa zużyciu i wymaga demontażu w celu wymiany.

Reguluj zawór iglicowy poduszki o ćwierć obrotu na raz i obserwuj efekt. Celem jest możliwie najłagodniejsze zatrzymanie bez tworzenia efektu „odbicia” – gdy nadmierne ograniczenie powoduje utknięcie cylindra tuż przed końcem skoku. Większość producentów zaleca regulację amortyzacji, która powoduje zatrzymanie tłoka przy skoku około 5–15 mm przed ogranicznikiem mechanicznym.

Sprawdzanie portów powietrza i armatury

Sprawdź wszystkie gwintowane połączenia portu powietrza. Poszukaj uszkodzonych gwintów, złączy z gwintem krzyżowym lub pękniętych korpusów złączy wtykowych. Łącznik, który był wielokrotnie zdejmowany i ponownie instalowany w aluminiowych zaślepkach końcowych, ostatecznie spowoduje usunięcie gwintów — jeśli zostanie to wykryte wcześnie, wkładka gwintowana (Helicoil) może naprawić port bez wymiany zaślepki. Jeśli złącze zostanie pozostawione do momentu, w którym złączka zostanie wyciągnięta pod ciśnieniem, zazwyczaj należy wymienić całą zaślepkę końcową.

Sprawdź, czy tłumiki i tłumiki na otworach wydechowych nie są zatkane. Zablokowany wydech wytwarza przeciwciśnienie, które przeciwdziała ruchowi cylindra, zmniejszając siłę efektywną i spowalniając czas cykli. W brudnym środowisku tłumiki wydechu należy czyścić lub wymieniać co jakiś czas 6 do 12 miesięcy jako standardowy element konserwacji.

Kontrola smarowania: cylindry bezolejowe i smarowane

Nowoczesne cylindry pneumatyczne są coraz częściej projektowane jako zespoły bezolejowe — z wykorzystaniem samosmarujących uszczelek i tulei impregnowanych PTFE, które nie wymagają zewnętrznego smarowania. Jednakże starsze systemy i cylindry o dużej wytrzymałości zazwyczaj opierają się na smarownicy liniowej (olejarce) umieszczonej przed obiegiem powietrza, która dostarcza kontrolowaną mgiełkę oleju do strumienia powietrza.

Do smarowanych układów cylindrów

• Sprawdź poziom oleju w misce smarownicy. Suchy smarownica jest jedną z najczęstszych przyczyn przedwczesnego zużycia uszczelek. Napełnij olejem typu określonego przez producenta – zazwyczaj Olej turbinowy ISO VG 32 lub odpowiednik . Nie używaj ciężkiego oleju maszynowego; kropelki są zbyt duże, aby skutecznie przedostać się przez obwód powietrza.
• Sprawdź szybkość kapania smarownicy — zwykle ustawiona na 1 kropla na 10 standardowych stóp sześciennych (SCF) przepływu powietrza lub zgodnie z zaleceniami producenta butli. Za mało oleju powoduje zużycie; zbyt duża ilość oleju powoduje jego gromadzenie się w korpusach zaworów i cylindrach, co prowadzi do zakleszczania i zanieczyszczenia.
• Jeśli system pracował bez oleju przez dłuższy czas, nie wystarczy po prostu uzupełnić smarownicy i wznowić pracę. W suchych uszczelkach, które pracowały bez smarowania, mogły powstać mikropęknięcia, które nie zostaną ponownie prawidłowo uszczelnione po przywróceniu oleju.

Do cylindrów bezolejowych

Cylindrów bezolejowych nigdy nie należy stosować za smarownicą. Wprowadzenie oleju do cylindra przeznaczonego do pracy w suchym powietrzu powoduje zanieczyszczenie uszczelek PTFE, pęcznienie niektórych materiałów uszczelnień i przyciąganie unoszącego się w powietrzu pyłu, który zamienia się w pastę ścierną wewnątrz cylindra. Jeśli w Twoim zakładzie znajduje się scentralizowany system dystrybucji smarowanego powietrza, butle bezolejowe muszą być podawane przez dedykowane, niesmarowane odgałęzienie z filtrem koalescencyjnym, aby usunąć pozostałości oleju.

Sprawdzanie cylindra cylindra powietrza i zaślepek

Beczka cylindra (rura korpusu) i zaślepki są elementami konstrukcyjnymi. Chociaż rzadko ulegają awariom podczas normalnej pracy, są poddawane obciążeniom zmęczeniowym w każdym cyklu i mogą rozwinąć się pęknięcia lub odkształcenia w nietypowych warunkach obciążenia — w przypadku nadciśnienia, obciążeń udarowych lub długotrwałej niewspółosiowości.

Inspekcja lufy

Po odłączeniu zasilania cylindra sprawdź wizualnie zewnętrzną stronę lufy na całej jej długości. Poszukaj:

• Wgniecenia, odkształcenia lub wybrzuszenia — wybrzuszona lufa wskazuje, że w cylindrze doszło do nadmiernego ciśnienia lub silnego uderzenia bocznego.
• Korozja beczek aluminiowych lub stalowych — korozja powierzchniowa osłabia ścianę i może ostatecznie spowodować powstanie włoskowatego pęknięcia. Jest to szczególnie istotne w przetwórstwie żywności lub na zewnątrz.
• Stan drążka kierowniczego — w przypadku cylindrów z drążkiem kierowniczym (najpopularniejszy typ) sprawdzić każdy drążek kierowniczy pod kątem prostości i pęknięć na odcinkach gwintowanych. Wygięty drążek kierowniczy oznacza, że ​​cylinder przyjął obciążenie udarowe prostopadłe do jego osi.

Kontrola zaślepki końcowej

Sprawdź obie zaślepki końcowe pod kątem pęknięć — zwłaszcza wokół otworów wejściowych portu i w rogach, przez które przechodzą drążki kierownicze. Pęknięcia włoskowate są często widoczne jedynie pod powiększeniem lub podczas badania penetracyjnego barwnika. Każde potwierdzone pęknięcie zaślepki jest obowiązkową wymianą — elementów pod ciśnieniem z pęknięciami konstrukcyjnymi nie można naprawić poprzez spawanie, wypełnianie lub oklejanie taśmą.

Pełna lista kontrolna przeglądu cylindra pneumatycznego

Skorzystaj z tej listy kontrolnej podczas planowej konserwacji lub podczas rozpatrywania reklamacji dotyczącej działania cylindra. Zaliczenie w każdej kategorii oznacza, że ​​butla jest w dobrym stanie. Wszelkie niepowodzenia powinny skutkować podjęciem odpowiednich działań naprawczych, zanim butla zostanie przywrócona do produkcji.

Jak często należy sprawdzać cylinder pneumatyczny

Częstotliwość przeglądów zależy od cyklu pracy cylindra, środowiska i krytyczności procesu. Nie ma uniwersalnego odstępu — cylinder pracujący na 3 zmiany dziennie, 7 dni w tygodniu w zakurzonej odlewni wymaga znacznie częstszej uwagi niż jeden cykl dwa razy na zmianę w czystej hali montażowej.

Oprócz interwałów czasowych wdrażaj wyzwalacze oparte na warunkach. Za każdym razem, gdy cylinder wykazuje nowy objaw — wolniejszy czas cyklu, nowy hałas, usterkę czujnika położenia lub widoczny wyciek — należy traktować to jako nieplanowane zdarzenie kontrolne, niezależnie od tego, kiedy ukończono ostatni zaplanowany przegląd konserwacyjny. Oczekiwanie na kolejny zaplanowany termin, gdy objawy już się pojawiły, oznacza oczekiwanie na awarię.

Typowe problemy z cylindrami pneumatycznymi i ich pierwotne przyczyny

Możliwość prześledzenia objawu aż do pierwotnej przyczyny podczas sprawdzania siłownika pneumatycznego oszczędza czas i zapobiega powtarzającym się awariom. Poniżej znajdują się najczęściej spotykane problemy i ich najbardziej prawdopodobne źródła.

Cylinder nie wysuwa się ani nie cofa

• Brak ciśnienia zasilania — sprawdź działanie elektrozaworu przed zaworem i moduł FRL
• Zatarte tłoczysko — spowodowane brakiem smarowania lub znacznym zużyciem tulei tłoczyska
• Zewnętrzna przeszkoda mechaniczna — ładunek zablokował się lub cylinder został mechanicznie zablokowany na końcu skoku
• Zawór iglicowy poduszki jest zbyt mocno zamknięty — cylinder zatrzymuje się przed dotarciem do pokrywy końcowej z powodu uwięzionego ciśnienia spalin

Cylinder porusza się nierówno lub gwałtownie

• Stick-slip wynikający z suchych uszczelek — dodaj smarowanie lub zmodernizuj model cylindra wstępnie nasmarowanego
• Zanieczyszczony dopływ powietrza — cząstki stałe lub woda w dopływie powietrza powodują nierównomierne tarcie. Sprawdzaj i serwisuj filtr powietrza i separator wody.
• Zbyt małe zawory sterujące przepływem — niewystarczający przepływ powoduje zachowania łowieckie. Sprawdź wymagania dotyczące natężenia przepływu w porównaniu z wartością znamionową Cv zainstalowanego zaworu.

Cylinder nie osiąga końca skoku pod obciążeniem

• Zbyt niskie ciśnienie robocze — sprawdź wartość zadaną regulatora i sprawdź spadek ciśnienia w długich przewodach zasilających
• Rozmiar otworu jest za mały w stosunku do obciążenia — ponownie oblicz wymaganą siłę, stosując F = P × A i w razie potrzeby ulepsz otwór
• Poważne obejście uszczelnienia tłoka — cylinder nie może wytworzyć pełnego ciśnienia w komorze, ponieważ powietrze przepływa przez tłok szybciej, niż jest dostarczane

Szybka i powtarzająca się awaria uszczelnienia

• Zanieczyszczone powietrze nawiewane — cząstki o wielkości zaledwie 10 mikronów działają jak materiał ścierny na wargi uszczelki. Zainstaluj przed filtrem koalescencyjnym 5 mikronów.
• Nacięta powierzchnia pręta — uszkodzony pręt niszczy nowe uszczelki w ciągu kilku dni. Zanim wymiana uszczelki przyniesie jakąkolwiek różnicę, pręt należy skorygować.
• Nieprawidłowo ustawiony cylinder — obciążenie boczne powoduje nierównomierne uszkodzenie warg uszczelniających. Napraw wyrównanie przed ponownym uszczelnieniem.
• Niewłaściwy materiał uszczelnienia dla środowiska — ulepsz materiał uszczelnienia, aby odpowiadał rzeczywistej temperaturze roboczej i narażeniu chemicznemu.

Kiedy wymienić cały cylinder pneumatyczny, czy go naprawić

Nie każdy problem z cylindrem wymaga całkowitej wymiany. Zestawy uszczelek do cylindrów o standardowych rozmiarach ISO są szeroko dostępne i niedrogie — wymiana uszczelek w cylindrze o średnicy 63 mm zwykle kosztuje poniżej 20 dolarów w częściach w porównaniu z 80–250 USD za nowy równoważny cylinder. Jednak wymiana uszczelki ma sens tylko wtedy, gdy pozostałe elementy są nadal w dobrym stanie.

Naprawa jest właściwym wyborem, gdy:

• Otwór lufy jest gładki i mieści się w tolerancji (bez zarysowań i korozji)
• Tłoczysko jest proste, a jego powierzchnia jest nienaruszona
• Zaślepki są bez pęknięć, a gwinty są w dobrym stanie
• Butla nie przekroczyła około 50% przewidywanego okresu użytkowania
• Identyczna część zamienna ma długi czas realizacji i produkcja nie może czekać

Wymień cylinder, gdy:

• Otwór lufy jest porysowany lub skorodowany – nowe uszczelki szybko zaczną działać na uszkodzonej powierzchni otworu
• Wędka jest wygięta, ma głębokie zarysowania lub średnica jest mniejsza niż minimalna — wędki nie można wiarygodnie naprawić w terenie
• Gwinty zaślepek końcowych są zerwane lub zaślepki są popękane
• Cylinder był naprawiany wielokrotnie i nadal ulega awariom w krótkich odstępach czasu — wzór powtarzających się awarii sygnalizuje problem systemowy (niewłaściwy cylinder do zastosowania), którego naprawa nie rozwiąże
• Cylinder ma niestandardowy lub przestarzały rozmiar, w przypadku którego zestawy uszczelek nie są już dostępne

Przed zamówieniem wymiany należy dokładnie udokumentować specyfikacje istniejącego cylindra: średnicę otworu, długość skoku, sposób montażu (drążek ściągający, korpus profilowany lub korpus okrągły), rozmiar i położenie przyłącza, typ gwintu na końcu tłoczyska oraz wszelkie cechy specjalne (stal nierdzewna, tłok magnetyczny, specyfikacja pomieszczeń czystych). Zamówienie cylindra z niewłaściwym położeniem przyłącza lub typem końcówki drążka będzie wymagało dodatkowych modyfikacji mechanicznych i dodatkowo opóźni naprawę.
