Co to jest cylinder pneumatyczny? Rodzaje, zastosowania i sposób działania

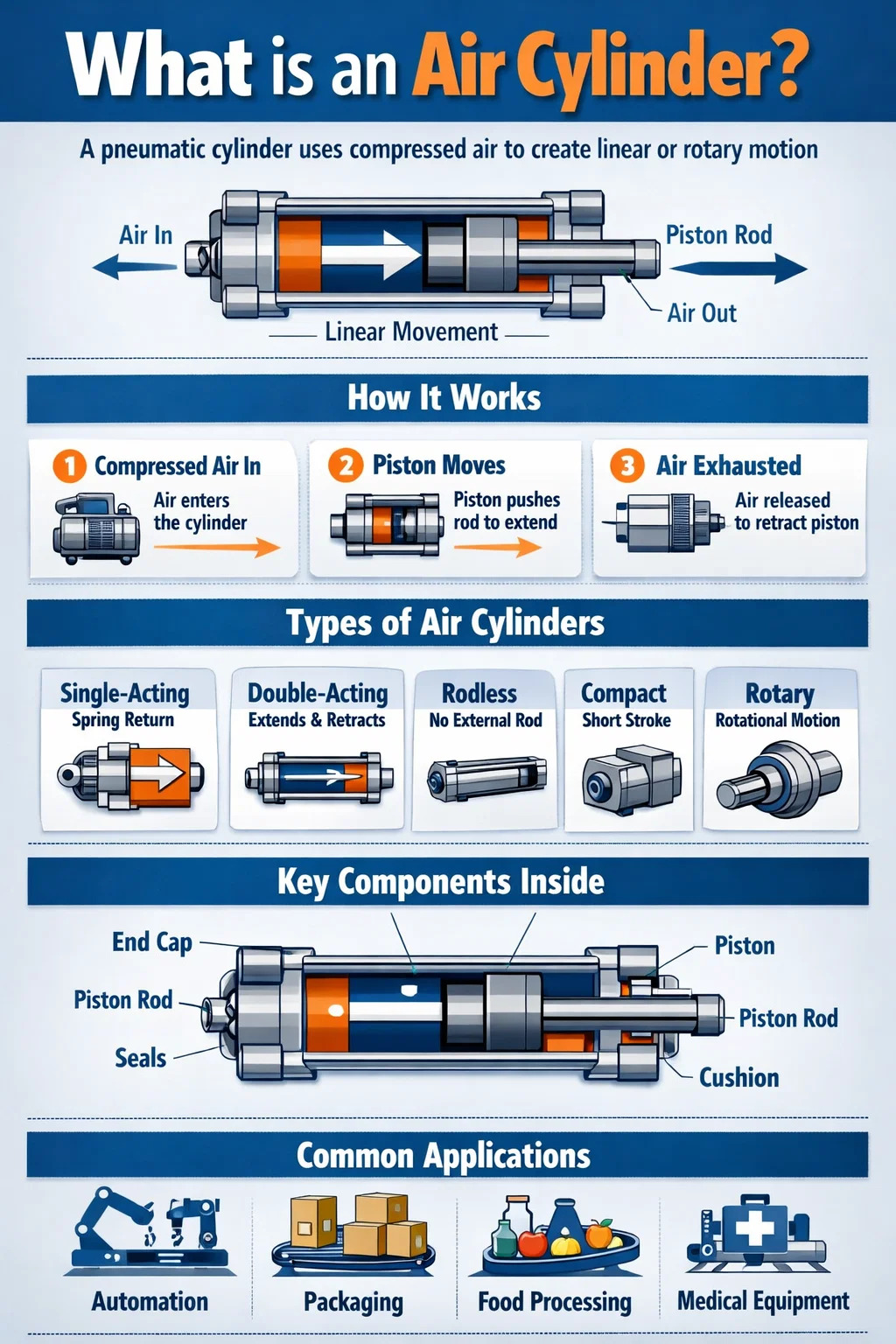

Co to jest cylinder pneumatyczny?

An cylinder powietrzny — zwany także cylindrem pneumatycznym — to urządzenie mechaniczne wykorzystujące sprężone powietrze do wytwarzania ruchu i siły liniowej lub obrotowej. Przekształca energię potencjalną zmagazynowaną w sprężonym powietrzu w kontrolowaną pracę mechaniczną. Mówiąc prościej: wpychasz sprężone powietrze, a cylinder popycha coś – zacisk, prasę, zawór, drzwi – z precyzyjną, powtarzalną siłą.

Siłowniki pneumatyczne należą do najczęściej stosowanych siłowników w automatyce przemysłowej. Pojawiają się na liniach montażowych, maszynach pakujących, w produkcji samochodów, przetwórstwie spożywczym, sprzęcie medycznym i niezliczonych innych systemach. Ich popularność wynika z połączenia prostoty, niskich kosztów, dużej prędkości i naturalnej czystości w porównaniu z alternatywami hydraulicznymi.

Standardowy cylinder pneumatyczny składa się z cylindrycznej lufy, tłoka, tłoczyska, zaślepek, uszczelek i otworów wejściowych i wyjściowych powietrza. Gdy sprężone powietrze — zazwyczaj o godz 60 do 120 PSI (4 do 8 barów) w większości zastosowań przemysłowych — wchodzi w jedną stronę tłoka, wytwarza różnicę ciśnień, która napędza tłok i dołączony do niego pręt w jednym kierunku. Zwolnienie lub przekierowanie powietrza odwraca lub cofa ruch.

Ten podstawowy mechanizm pozostał w dużej mierze niezmieniony przez ponad sto lat, jednak nowoczesna produkcja udoskonaliła cylindry pneumatyczne tak, aby działały z tolerancjami mierzonymi w mikrometrach, a cykle życia przekraczały 20 milionów uderzeń i czas reakcji rzędu kilku milisekund.

Jak działa cylinder pneumatyczny: podstawowa mechanika

Zrozumienie działania cylindra pneumatycznego wymaga łącznego spojrzenia na ciśnienie, powierzchnię i siłę. Siłę wyjściową wytwarzaną przez cylinder określa się za pomocą prostego wzoru:

Siła (F) = Ciśnienie (P) × Powierzchnia (A)

Na przykład cylinder o średnicy otworu 50 mm ma powierzchnię tłoka około 19,6 cm². Przy ciśnieniu zasilania 6 barów (87 PSI) wytwarza teoretyczną siłę pchania wynoszącą w przybliżeniu 1178 Newtonów (około 265 funtów siły) . Siła rzeczywista jest nieco mniejsza ze względu na tarcie i opór uszczelnienia, zwykle około 80–90% wartości teoretycznej.

Obsługa krok po kroku

1. Sprężarka wytwarza i przechowuje sprężone powietrze w zbiorniku zasobnikowym.
2. Kierunkowy zawór sterujący (zwykle zawór 4/2 lub 5/2) kieruje powietrze do odpowiedniego otworu na cylindrze.
3. Sprężone powietrze dostaje się do komory cylindra i napiera na powierzchnię tłoka.
4. Tłok porusza się, wypychając tłoczysko na zewnątrz (skok wysuwania).
5. Zawór przełącza się, wysyłając powietrze na przeciwną stronę i opróżniając pierwszą komorę.
6. Tłok cofa się do pozycji wyjściowej.

Prędkość jest kontrolowana przez zawory sterujące przepływem (zwane także zaworami iglicowymi lub przepustnicami), które ograniczają szybkość przedostawania się powietrza do komory cylindra lub jej wylotu. Elementy amortyzujące wbudowane w zaślepki końcowe spowalniają tłok pod koniec skoku, aby zapobiec uszkodzeniom spowodowanym uderzeniami – jest to ważna kwestia w przypadku dużych obciążeń lub długich skoków.

Rodzaje cylindrów pneumatycznych i ich różnice

Nie wszystkie cylindry pneumatyczne są takie same. Typ wybrany do dowolnego zastosowania zależy od wymaganego ruchu, dostępnej przestrzeni, charakterystyki obciążenia i warunków środowiskowych. Oto najczęściej używane kategorie:

Cylindry jednostronnego działania

Cylinder jednostronnego działania wykorzystuje sprężone powietrze do poruszania tłoka tylko w jednym kierunku. Ruch powrotny jest realizowany przez wewnętrzną sprężynę lub obciążenie zewnętrzne (na przykład grawitację). Cylindry te mają tylko jeden port powietrza. Są prostsze, zużywają mniej powietrza na cykl i idealnie nadają się do zaciskania, tłoczenia i przytrzymywania, gdzie siła robocza jest potrzebna tylko w jednym kierunku. Typowe rozmiary otworów wahają się od 8 mm do 100 mm , przy długości skoku zwykle do 200 mm ze względu na ograniczenia sprężyny.

Cylindry dwustronnego działania

Najczęściej stosowany typ w automatyce przemysłowej. Cylinder dwustronnego działania wykorzystuje sprężone powietrze zarówno do skoku wysuwania, jak i cofania. Dwa porty powietrza – po jednym z każdej strony tłoka – umożliwiają niezależne sterowanie każdym kierunkiem. Zapewnia to siłę napędową w obu kierunkach, dzięki czemu nadaje się do pchania, ciągnięcia, podnoszenia, prasowania i wszelkich zastosowań wymagających aktywnej kontroli skoku powrotnego. Rozmiary otworów mogą wahać się od 6 mm do ponad 500 mm , a w specjalistycznych konstrukcjach skoki mogą sięgać kilku metrów.

Cylindry beztłoczyskowe

Zamiast konwencjonalnego tłoczyska rozciągającego się z jednego końca, cylinder beztłoczyskowy przenosi ruch poprzez sprzęgło mechaniczne lub magnetyczne wzdłuż zewnętrznej strony cylindra. Ten projekt wymaga mniej więcej połowę długości instalacji konwencjonalnego cylindra dla tego samego skoku, co czyni go przydatnym w ciasnych przestrzeniach. Siłowniki beztłoczyskowe są powszechnie stosowane w systemach typu pick-and-place, automatyce bramowej i stołach przesuwnych.

Cylindry kompaktowe i o krótkim skoku

Nazywane także cylindrami płaskimi lub cylindrami naleśnikowymi, są one przeznaczone do bardzo krótkich skoków – często 1 mm do 50 mm — w ograniczonych przestrzeniach. Ich niskoprofilowa obudowa sprawia, że ​​są one ulubionymi urządzeniami w produkcji elektroniki, obsłudze płytek PCB i montażu urządzeń medycznych, gdzie przestrzeń jest na wagę złota.

Siłowniki obrotowe

Podczas gdy większość ludzi kojarzy cylindry pneumatyczne z ruchem liniowym, obrotowe siłowniki pneumatyczne przekształcają sprężone powietrze w ruch kątowy. Służą do obracania zaworów, pozycjonowania części lub napędzania stołów indeksujących. Typowe kąty obrotu to 90°, 180° i 270° , chociaż istnieją również wersje z ciągłą rotacją.

Cylindry tandemowe

Dwa cylindry połączone szeregowo, dzielące to samo tłoczysko. Taka konfiguracja z grubsza podwaja siłę wyjściową bez zwiększania średnicy otworu – jest to przydatne, gdy potrzebna jest duża siła, ale średnica montażowa jest ograniczona.

Cylindry wielopozycyjne

Standardowe cylindry oferują dwie pozycje: całkowicie wysuniętą i całkowicie wsuniętą. Cylindry wielopozycyjne (lub wielostopniowe) łączą dwa lub więcej cylindrów w celu uzyskania trzech lub czterech odrębnych położeń wzdłuż skoku. Jest to przydatne w przypadku indeksowania, pozycjonowania części i operacji montażu wymagających wielu punktów zatrzymania bez sterowania serwomechanizmem.

Kluczowe elementy wewnątrz cylindra pneumatycznego

Każdy cylinder pneumatyczny – niezależnie od typu i rozmiaru – jest zbudowany z kilku kluczowych komponentów. Zrozumienie tych części pomaga przy określaniu specyfikacji, konserwacji lub rozwiązywaniu problemów z cylindrem w terenie.

• Beczka (rura cylindra): Korpus główny zawierający tłok i kierujący jego ruchem. Zwykle wykonane ze stopu aluminium, stali nierdzewnej lub rur ze stali węglowej z precyzyjnie szlifowaną powierzchnią wewnętrzną. Chropowatość powierzchni jest zwykle utrzymywana na poziomie Ra 0,4–0,8 µm, aby zminimalizować zużycie uszczelnienia.
• Tłok: Element w kształcie dysku oddzielający dwie komory powietrzne wewnątrz lufy. Przenosi ciśnienie pneumatyczne na siłę mechaniczną działającą na pręt. Tłoki wyposażone są w uszczelki typu O-ring lub wargowe, które zapobiegają wyciekom powietrza pomiędzy komorami.
• Tłoczysko: Precyzyjnie szlifowany wał stalowy (często chromowany lub anodowany na twardo) przymocowany do tłoka i przechodzący przez jedną lub obie zaślepki końcowe. Średnicę pręta dobiera się tak, aby była odporna na wyboczenie pod obciążeniem ściskającym — zwykle przy użyciu wzoru na wyboczenie kolumny Eulera dla dłuższych skoków.
• Zaślepki końcowe (głowa i nasadka): Zamknij oba końce beczki. Zaślepka końcowa (głowica) po stronie tłoczyska zawiera uszczelkę tłoczyska i uszczelkę zgarniającą. Zaślepka końcowa (nasadka) po stronie ślepej może zawierać zawory poduszkowe i porty powietrzne.
• Uszczelki: Być może najbardziej krytyczne podzespoły w utrzymaniu. Uszczelnienia tłoków zapobiegają wyciekom międzykomorowym; uszczelki prętów zapobiegają wyciekom zewnętrznym; zgarniacze (zwane także zgarniaczami) zapobiegają przedostawaniu się kurzu i zanieczyszczeń. Typowe materiały uszczelniające obejmują NBR (nitryl), poliuretan, PTFE i Viton — każdy z nich jest dostosowany do różnych zakresów temperatur i mediów.
• Zawory poduszkowe: Regulowane zawory iglicowe wbudowane w zaślepki końcowe, które zatrzymują małą kieszeń powietrzną przed tłokiem w pobliżu końca skoku, stopniowo go spowalniając. Bez amortyzacji cylindry pracujące z dużą prędkością i dużymi obciążeniami mogą generować przekraczające siły uderzenia 10 kN , powodując przedwczesne zużycie lub uszkodzenie konstrukcji.
• Łożysko drążka (tuleja): Powierzchnia nośna o niskim tarciu w główce główki, która prowadzi pręt i pochłania obciążenia boczne. Często wykonane ze spiekanego brązu lub samosmarującego polimeru typu IGUS.
• Czujniki położenia / przełączniki magnetyczne: Wiele cylindrów posiada zewnętrzny rowek do montażu kontaktronów lub czujników Halla, które wykrywają magnes osadzony w tłoku. Zapewniają one informację zwrotną o położeniu — sygnały całkowitego wysunięcia lub całkowitego wycofania — bez penetracji korpusu cylindra.

Kluczowe dane techniczne, które należy zrozumieć przy wyborze cylindra pneumatycznego

Wybór odpowiedniego siłownika pneumatycznego do danego zastosowania jest bardziej złożony, niż się początkowo wydaje. Błędne podanie specyfikacji może skutkować niewystarczającą siłą, przedwczesnym uszkodzeniem uszczelnienia, wyboczeniem pręta lub złym czasem cyklu. Oto parametry, które mają największe znaczenie:

Średnica otworu

Wewnętrzna średnica lufy. Jest to główny wyznacznik siły wyjściowej. Standardowe rozmiary otworów są zgodne z ISO 6432 (dla średnic otworów 8–25 mm) i ISO 15552 (dla 32–320 mm). Typowe rozmiary to 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 i 200 mm. Większy otwór oznacza większą siłę przy tym samym ciśnieniu, ale także większe zużycie powietrza na cykl.

Długość skoku

Całkowita droga przesuwu tłoczyska od całkowicie wsuniętego do całkowicie wysuniętego. Standardowe skoki są często dostępne w odstępach co 25 mm, chociaż powszechne są długości niestandardowe. Dłuższe skoki zwiększają ryzyko wyboczenia pręta i wymagają sprawdzenia nośności wyboczeniowej cylindra względem przyłożonej siły ściskającej.

Ciśnienie robocze

Większość przemysłowych cylindrów pneumatycznych jest przystosowana do 1 do 10 barów (14,5 do 145 PSI) ciśnienie robocze. Najpopularniejszym źródłem powietrza dla roślin jest ciśnienie 6–7 barów. Zawsze przed instalacją sprawdź maksymalne ciśnienie robocze butli — przekroczenie go może spowodować rozerwanie uszczelek lub zdeformowanie zaślepek końcowych.

Średnica pręta i odporność na wyboczenie

W przypadku obciążeń ściskających (pchających) należy sprawdzić pręt pod kątem wyboczenia, zwłaszcza przy długich skokach. Bezpieczne obciążenie ściskające zależy od średnicy pręta, długości swobodnego wyboczenia i konfiguracji montażu. Cylinder z prętem o średnicy 20 mm i wolnej długości 800 mm może być obsługiwany jedynie bezpiecznie 3–4 kN przy ściskaniu — znacznie mniej niż teoretyczna siła tłoka.

Temperatura pracy

Pomiędzy nimi działają standardowe cylindry z uszczelkami NBR -20°C i 80°C . W przypadku wyższych temperatur (do 200°C) wymagane są uszczelki Viton lub PTFE. Warianty do kontaktu z żywnością i do pomieszczeń czystych wykorzystują specjalne materiały i obróbkę powierzchni, aby spełnić standardy sanitarne i zanieczyszczenia.

Styl montażu

Sposób mocowania cylindra do ramy maszyny ma znaczący wpływ na rozkład obciążenia i wyrównanie. Typowe style montażu obejmują:

• Mocowanie łapowe/kołnierzowe: Sztywne, stałe mocowanie. Najlepsze do czystych obciążeń liniowych bez odchyleń kątowych.
• Mocowanie widełkowe (tylny sworzeń): Umożliwia obrót cylindra, wytrzymując obciążenia zmieniające kąt podczas skoku.
• Mocowanie czopowe: Obraca się z boku, nadaje się do zastosowań w trudnych warunkach, w których występuje znaczny ruch kątowy.
• Końcówki drążka: Sferyczne oczka pręta lub końcówki drążka z końcówką kabłąkową umożliwiają ustawienie kątowe w punkcie podłączenia obciążenia.

Gdzie używane są cylindry pneumatyczne: zastosowania w świecie rzeczywistym

Siłowniki pneumatyczne pojawiają się praktycznie w każdej branży, która wymaga zautomatyzowanego ruchu. Ich szybkość, prostota i czystość (powietrze wywiewane to tylko powietrze, a nie olej) sprawiają, że są to siłowniki wybierane w niezliczonych środowiskach.

Automatyzacja produkcji i montażu

W zakładach motoryzacyjnych cylindry pneumatyczne napędzają zrobotyzowane uchwyty spawalnicze, zaciski części, narzędzia do wciskania i przełączniki przenośników. Pojedyncza linia montażowa może zawierać setki do tysięcy cylindrów pneumatycznych pracujących z szybkością cykli wynoszącą 30 do 120 cykli na minutę . Powtarzalność pozycjonowania pneumatycznego — z pozycjami końcowymi z twardym ogranicznikiem — sprawia, że ​​są one niezawodne w produkcji wielkoseryjnej.

Maszyny pakujące

Maszyny napełniające, głowice zamykające, aplikatory etykiet, maszyny do składania kartonów i zaklejarki pudełek – wszystkie zależą od cylindrów pneumatycznych zapewniających szybki i powtarzalny ruch. Linia rozlewnicza pracująca z szybkością 600 butelek na minutę będzie cyklicznie zmieniać cylinder napełniający 10 razy na sekundę, co stawia ekstremalne wymagania w zakresie trwałości uszczelnień i czasu reakcji zaworu.

Przetwarzanie żywności i napojów

Cylindry ze stali nierdzewnej z uszczelkami zgodnymi z wymogami FDA są stosowane w porcjowaniu mięsa, maszynach piekarniczych, przetwórstwie mleczarskim i sortowaniu warzyw. Możliwość mycia sprzętu wodą i środkami czyszczącymi bez uszkodzenia siłownika jest krytyczną zaletą w porównaniu z alternatywnymi rozwiązaniami hydraulicznymi w tym środowisku.

Sprzęt medyczny i farmaceutyczny

Butle przystosowane do pomieszczeń czystych, wykonane z anodyzowanego aluminium lub stali nierdzewnej, z uszczelkami zapewniającymi niskie odgazowanie, pojawiają się w tabletkarkach, sprzęcie do napełniania strzykawek i analizatorach diagnostycznych. Butle te muszą spełniać rygorystyczne normy dotyczące zanieczyszczeń i często z nimi współpracują Powietrze o jakości przyrządowej, filtrowane do 0,01 µm .

Budownictwo i sprzęt ciężki

Podczas gdy duże maszyny budowlane wykorzystują głównie cylindry hydrauliczne ze względu na ich doskonały stosunek siły do rozmiaru, cylindry pneumatyczne pojawiają się w hamulcach pneumatycznych samochodów ciężarowych i pociągów, młotach pneumatycznych, narzędziach do nitowania i mechanizmach otwierania drzwi. Sprężone powietrze pod ciśnieniem 8–10 barów może wytworzyć siłę hamowania wystarczającą do niezawodnego zatrzymania 40-tonowego samochodu ciężarowego przegubowego w mokrych i zapylonych warunkach.

Drukowanie i obsługa papieru

Zwojowe prasy offsetowe, prasy arkuszowe i maszyny do przetwarzania papieru wykorzystują cylindry pneumatyczne do regulacji wałka dociskowego, włączania/wyrzucania wycisku, sterowania fontanną atramentu i mechanizmów chwytających. Szybkość uruchamiania pneumatycznego odpowiada wysokim prędkościom roboczym nowoczesnych pras — niektóre pracują z prędkością ponad 15 000 arkuszy na godzinę .

Maszyny rolnicze

Sadzarki, opryskiwacze i sprzęt żniwny wykorzystują cylindry pneumatyczne do zamykania dozowania nasion, składania belki opryskiwacza i sterowania klapą tylną. Wytrzymałość w środowisku zewnętrznym, w którym występuje kurz, błoto i wahania temperatury od -30°C podczas przechowywania zimą do 50°C podczas pracy w polu latem, jest kluczowym wymaganiem dla rolniczych elementów pneumatycznych.

Cylindry pneumatyczne a cylindry hydrauliczne a siłowniki elektryczne

Kiedy inżynierowie wybierają typ siłownika, porównują cylindry pneumatyczne z dwiema głównymi alternatywami: cylindrami hydraulicznymi i siłownikami elektrycznymi (stopnie liniowe napędzane serwo lub krokowo). Każda technologia ma swój własny słodki punkt.

Efektywność energetyczna układów pneumatycznych — często cytowana w ok Ogółem 10–15%. przy uwzględnieniu nieefektywności sprężarki, strat w dystrybucji i strat w spalinach — jest to ich najważniejsza słabość w kontekście nowoczesnej, świadomej energetycznie produkcji. Jednakże niski koszt jednostkowy, niezawodność i powszechna dostępność infrastruktury sprężonego powietrza w zakładzie w dalszym ciągu sprawiają, że cylindry pneumatyczne są praktycznym rozwiązaniem w zastosowaniach wymagających dużych prędkości i umiarkowanych sił.

Siłowniki elektryczne są coraz bardziej konkurencyjne w zastosowaniach wymagających precyzyjnego pozycjonowania pośredniego, kontroli siły lub programowalnych profili ruchu – możliwości, którym standardowe cylindry pneumatyczne nie mogą sprostać bez dodania zaworów proporcjonalnych i czujników sprzężenia zwrotnego, co znacznie zwiększa złożoność i koszt.

Obwód pneumatyczny: jak cylindry pneumatyczne łączą się z systemem

Cylinder pneumatyczny jest tylko jedną częścią obwodu pneumatycznego. Do prawidłowego funkcjonowania potrzebuje odpowiednio zaprojektowanego wokół siebie systemu. Zrozumienie elementów pomocniczych jest niezbędne dla każdego, kto określa lub konserwuje układy pneumatyczne.

Jednostka przygotowania powietrza (FRL)

Jednostka FRL — filtr, regulator, smarownica — kondycjonuje sprężone powietrze, zanim dotrze ono do cylindra. Filtr usuwa cząstki stałe i wilgoć; regulator ustawia ciśnienie robocze; smarownica (obecnie rzadziej stosowana w nowoczesnych uszczelkach samosmarujących) dodaje drobną mgiełkę olejową w celu ochrony elementów wewnętrznych. Eksploatacja cylindra z brudnym, mokrym lub nieprawidłowo sprężonym powietrzem jest główną przyczyną przedwczesnego uszkodzenia uszczelnienia.

Kierunkowe zawory sterujące

Zawory kierunkowe sterowane elektromagnetycznie – zazwyczaj Konfiguracje 5/2 lub 5/3 — kontrolować, który otwór cylindra dwustronnego działania otrzymuje powietrze nawiewane, a który wydmuchuje. Czasy reakcji 5–15 milisekund są typowe dla standardowych zaworów elektromagnetycznych. W zastosowaniach wymagających dużej prędkości można zastosować zawory sterowane pilotem lub zawory grzybkowe w celu szybszego przełączania.

Zawory sterujące przepływem

Sterowanie przepływem z licznikiem to standardowe podejście do regulacji prędkości w cylindrach pneumatycznych. Ograniczają przepływ spalin opuszczających cylinder, co wytwarza przeciwciśnienie, które amortyzuje i kontroluje prędkość tłoka. Wejście licznikowe (ograniczające zasilanie) jest stosowane w określonych sytuacjach, ale może powodować niespójną prędkość przy zmieniającym się obciążeniu.

Regulatory ciśnienia i zawory bezpieczeństwa

Indywidualne regulatory w miejscu użycia pozwalają różnym butlom w tym samym systemie pracować przy różnych ciśnieniach — na przykład poprzez delikatne dociśnięcie delikatnej części w połączeniu z operacją dociskania z dużą siłą. Zawory bezpieczeństwa odcinają dopływ powietrza do całych stref lub maszyn w sytuacjach awaryjnego zatrzymania, bezpiecznie uwalniając zmagazynowaną energię.

Typowe problemy z cylindrami pneumatycznymi i sposoby ich diagnozowania

Nawet dobrze określone i prawidłowo zainstalowane cylindry pneumatyczne z biegiem czasu napotykają problemy. Znajomość najczęstszych trybów awarii oszczędza czas diagnostyki i zapobiega nieplanowanym przestojom.

Wyciek powietrza

Zewnętrzny wyciek wokół tłoczyska lub złączek można zwykle wykryć na podstawie dźwięku lub po zalaniu wodą z mydłem i obserwacji pęcherzyków. Wewnętrzny wyciek za uszczelką tłoka powoduje pełzanie cylindra lub nietrzymanie pozycji pod obciążeniem – co jest słyszalne jako powietrze ulatniające się przez otwór wylotowy, gdy cylinder otrzymuje polecenie zatrzymania. Wymiana uszczelki jest naprawą standardową; zestawy zamienne są dostępne dla większości cylindrów zgodnych ze standardem ISO.

Powolny lub niespójny ruch

Powolne cylindry są często spowodowane ograniczonym przepływem przez zablokowany filtr, zbyt mały rozmiar rurki, częściowo zamkniętą kontrolę przepływu lub zużyty lub zanieczyszczony zawór kierunkowy. Sprawdź ciśnienie zasilania na porcie cylindra (nie tylko na sprężarce) — znaczne spadki ciśnienia na długich odcinkach rur lub na zbyt małych złączkach są powszechne w zakładach, w których system dystrybucji rozwija się organicznie przez lata.

Zarysowania prętów i przedwczesne zużycie uszczelek

Obciążenia boczne — siły przyłożone prostopadle do osi cylindra — przyspieszają zużycie łożysk korbowodu i uszczelek. Cylinder jest przeznaczony wyłącznie do obciążeń osiowych. Jeśli w danym zastosowaniu pręt jest obciążony bocznie, należy dodać prowadnicę liniową lub łożysko zewnętrzne, aby przenieść obciążenie pozaosiowe. Zanieczyszczone powietrze (cząsteczki lub woda) również powoduje zużycie ścierne wewnątrz lufy.

Uderzenia na końcu skoku i uszkodzenia udarowe

Kiedy cylinder osiąga koniec skoku, a tłok uderza w pokrywę końcową z dużą energią, powstają fale uderzeniowe, hałas i naprężenia mechaniczne. Pierwszym krokiem jest regulacja wbudowanych zaworów poduszkowych (obrót igły w kierunku zgodnym z ruchem wskazówek zegara w celu zwiększenia ograniczenia). Jeśli cylinder nie ma amortyzacji, do obwodu można dodać zewnętrzne amortyzatory lub regulowane elementy sterujące zwalnianiem.

Cylinder nie porusza się

Cylinder, który w ogóle się nie porusza, zwykle wskazuje na: brak dopływu powietrza (nie przełączający się zawór, zablokowany przewód, zamknięty izolator), zatarty tłok na skutek korozji (często spotykane po długim przechowywaniu bez smarowania) lub pęknięty tłoczysko na skutek nadmiernego obciążenia bocznego lub nadciśnienia. Systematyczna kontrola — sprawdzenie ciśnienia na porcie, potwierdzenie przełączenia zaworu za pomocą wskaźnika elektromagnetycznego, a następnie kontrola mechaniczna cylindra — szybko eliminuje przyczynę.

Najlepsze praktyki w zakresie konserwacji cylindrów pneumatycznych

Nowoczesne cylindry pneumatyczne zaprojektowano z myślą o minimalnej konserwacji, ale „minimalna” to nie to samo, co „zero”. Ustrukturyzowane podejście do konserwacji zapobiegawczej znacznie wydłuża żywotność.

• Utrzymuj czyste i suche powietrze: Regularnie spuszczaj wodę ze zbiornika sprężarki i filtrów. Zainstaluj osuszacz chłodniczy w systemach pracujących w wilgotnym środowisku. Ciśnieniowy punkt rosy wynoszący 3°C lub mniej na cylindrze jest dobrym celem. Woda zawarta w sprężonym powietrzu powoduje korozję wewnątrz lufy i pęcznieje elastomerowe uszczelki.
• Co tydzień sprawdzaj stan pręta: Zadrapania na chromowanej powierzchni tłoczyska uszkadzają uszczelkę tłoczyska przy każdym skoku. Natychmiast usuń źródła mechanicznego kontaktu z prętem (odpryski spawalnicze, źle ustawione mocowania) i wymień nacięte pręty, zanim zniszczą uszczelkę.
• Wymień uszczelki proaktywnie: Wiele zakładów wymienia zestawy uszczelek cylindrów w ustalonych odstępach czasu — zazwyczaj co 2 do 3 lat na sprzęcie o dużej wydajności — zamiast czekać na awarię. Nieplanowane przestoje na linii produkcyjnej zazwyczaj kosztują znacznie więcej niż zestaw uszczelek i 30 minut pracy.
• Sprawdź elementy montażowe: Wibracje powodują poluzowanie śrub, sworzni i nakrętek zabezpieczających końcówek drążków. Poluzowany sworzeń obrotowy może spowodować przechylenie cylindra na boki, generując obciążenia boczne, które przyspieszają zużycie. Co kwartał sprawdzaj moment dokręcenia osprzętu montażowego w sprzęcie o dużej liczbie cykli lub wysokich wibracjach.
• Monitoruj pełzanie lub dryf pozycji: Cylinder dwustronnego działania utrzymujący obciążenie statyczne nie powinien dryfować. Powolne zmiany położenia pod obciążeniem wskazują na obejście uszczelki tłoka — sygnał ostrzegawczy zbliżającej się awarii, zanim stanie się ona zagrożeniem dla bezpieczeństwa lub wadą jakościową.
• Trzymaj zapasowe butle lub zestawy uszczelek pod ręką: W przypadku krytycznych cylindrów produkcyjnych posiadanie na półce kompletnej jednostki zapasowej skraca MTTR (średni czas naprawy) z godzin do minut. Standardowe butle ISO od zaopatrzonych w magazynie dystrybutorów można nabyć szybko, ale czas realizacji zamówień na jednostki niestandardowe lub specjalistyczne może wynosić kilka tygodni.

Innowacje i trendy w technologii siłowników pneumatycznych

Chociaż podstawowa zasada działania cylindra pneumatycznego nie uległa zmianie, producenci w dalszym ciągu udoskonalają i rozszerzają technologię w znaczący sposób.

Zintegrowany czujnik położenia i IO-Link

Czujniki kompatybilne z IO-Link zamontowane w standardowych cylindrach zapewniają teraz ciągłą informację zwrotną o położeniu, diagnostykę (liczba cykli, temperatura, godziny pracy) i parametryzację za pośrednictwem dwuprzewodowego interfejsu cyfrowego. Dzięki temu siłownik pneumatyczny zmienia się z „głupiego” siłownika w inteligentny komponent architektury Przemysłu 4.0, umożliwiając konserwację predykcyjną i zdalne monitorowanie bez konieczności dodawania dedykowanego okablowania.

Pneumatyka proporcjonalna

Proporcjonalne zawory ciśnienia i przepływu w połączeniu z przetwornikami położenia umożliwiają kontrolę siły i położenia cylindrów pneumatycznych w zamkniętej pętli. Chociaż nie dorównują precyzji serwomechanizmów elektrycznych, systemy te mogą osiągnąć powtarzalność pozycjonowania ±0,1 mm i kontrolowane przyłożenie siły – możliwości poprzednio ograniczone do siłowników hydraulicznych lub elektrycznych. Koszt pozostaje wyższy niż w przypadku zwykłej pneumatyki włączającej/wyłączającej, ale niższy niż w przypadku pełnych systemów serwoelektrycznych.

Odzysk energii i wydajność

Sprężone powietrze jest drogie — wygenerowanie 1 kW pracy mechanicznej ze sprężonego powietrza zazwyczaj kosztuje 7-8 razy więcej niż ta sama praca z silnikiem elektrycznym. Doprowadziło to do opracowania systemów zwiększania ciśnienia, obwodów oszczędzających powietrze, które odcinają dopływ w połowie skoku, oraz systemów odzyskiwania, które wychwytują energię spalin. Niektórzy producenci zgłaszają oszczędność powietrza w zoptymalizowanych obwodach na poziomie 30–50%.

Materiały lekkie i odporne na korozję

Anodyzowane aluminium o wysokiej wytrzymałości, polimery wzmocnione włóknem i cylindry ze stali nierdzewnej zmniejszają wagę – co jest ważne w zastosowaniach, w których cylinder jest zamontowany na ruchomej części – a jednocześnie są odporne na agresywne chemikalia spłukiwane, mgłę solną i ekspozycję na zewnątrz. W butlach klasy medycznej zastosowano elektropolerowaną stal nierdzewną, aby wyeliminować potencjalne źródła zanieczyszczeń.

Miniaturyzacja

Postępy w precyzyjnej obróbce i technologii uszczelnień spowodowały zwiększenie minimalnej użytecznej średnicy otworu produkcyjnych cylindrów pneumatycznych 2,5 mm , przy skokach tak krótkich jak 1 mm. Te mikrocylindry są stosowane w medycznym sprzęcie diagnostycznym, transporcie półprzewodników i mikromontażach, gdzie liczy się każdy gram i milimetr.
