Co robi cylinder pneumatyczny — krótka odpowiedź
An cylinder powietrzny — zwany także cylindrem pneumatycznym — przetwarza energię sprężonego powietrza na liniowy ruch mechaniczny. Kiedy sprężone powietrze dostaje się po jednej stronie cylindra, popycha tłok wzdłuż uszczelnionego otworu, wytwarzając kontrolowaną siłę pchania lub ciągnięcia. Siła ta przesuwa ładunek, zaciska część, podnosi przedmiot, uruchamia zawór lub wykonuje dziesiątki innych zadań mechanicznych w środowiskach przemysłowych, motoryzacyjnych i produkcyjnych.
W praktyce: dostarczasz powietrze o zadanym ciśnieniu, a cylinder zapewnia precyzyjny, powtarzalny skok. Większość standardowych cylindrów pneumatycznych pracuje pod ciśnieniem od 40 do 150 PSI (2,8 do 10,3 bara) , wytwarzając siły w zakresie od kilku niutonów w miniaturowych cylindrach do dziesiątek tysięcy niutonów w jednostkach przemysłowych o dużej średnicy. Na przykład cylinder o średnicy 100 mm pod ciśnieniem 6 barów wytwarza w przybliżeniu 4712 N (około 1060 funtów siły) ciągu — wystarczający do wciśnięcia łożyska, odbicia etykiety lub przesunięcia bramy przenośnika w czasie krótszym niż sekunda.
Kluczową przewagą nad siłownikami hydraulicznymi lub elektrycznymi jest prostota: powietrze jest czyste, ściśliwe i dostępne praktycznie w każdej fabryce. Siłowniki pneumatyczne nie wymagają przewodów powrotnych płynu, nie generują ciepła z silników i przy prawidłowej konserwacji można je poddawać milionom cykli bez znacznego zużycia.

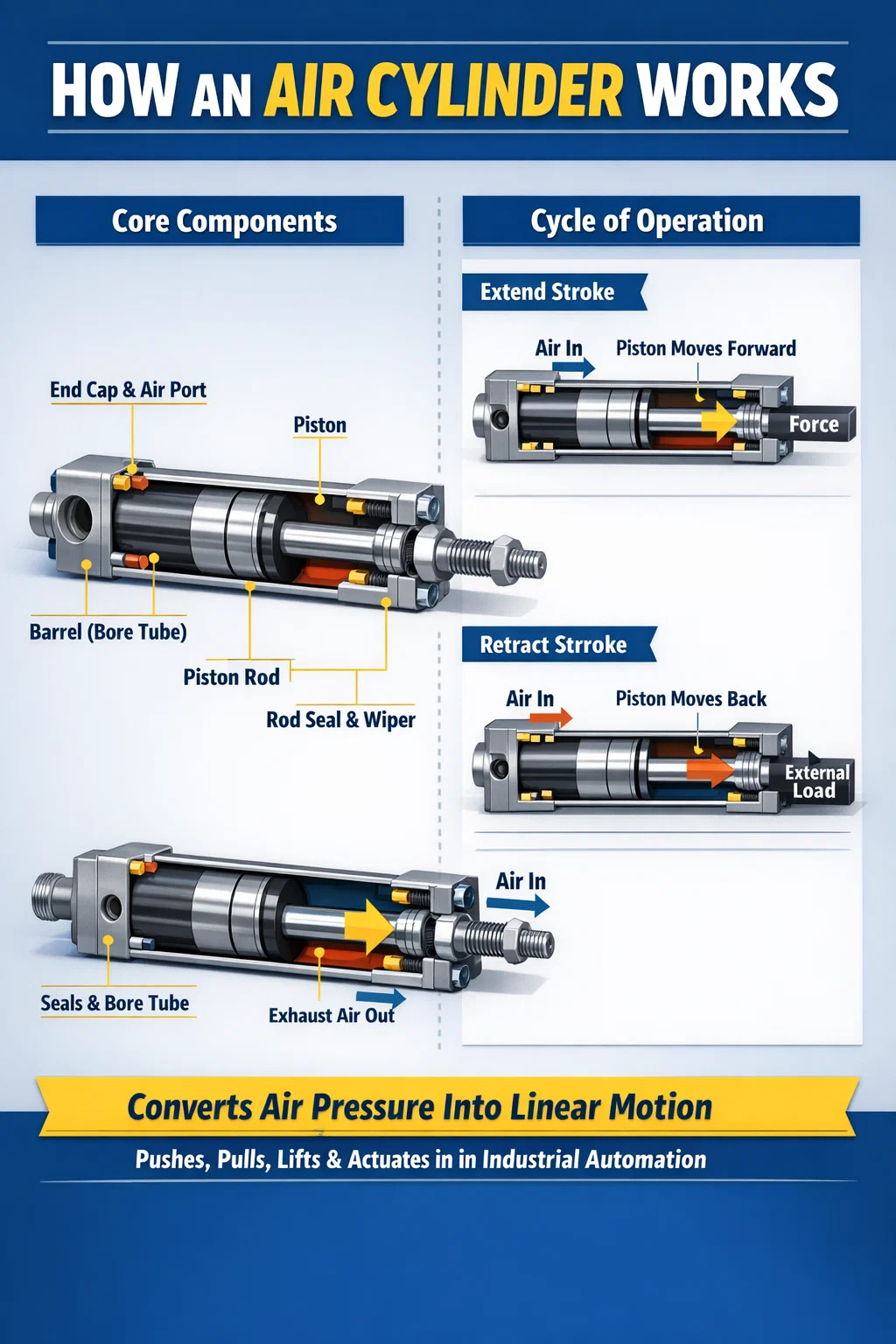

Jak butla pneumatyczna działa wewnętrznie
Zrozumienie mechaniki wewnętrznej pomaga przy wyborze, doborze rozmiaru lub rozwiązywaniu problemów z cylindrem pneumatycznym. Każdy cylinder pneumatyczny ma tę samą podstawową architekturę, nawet jeśli różni się kształt zewnętrzny.
Podstawowe komponenty
- Beczka (rurka): Cylindryczna obudowa, zwykle wykonana ze stopu aluminium, stali nierdzewnej lub aluminium anodowanego na twardo. Średnica otworu bezpośrednio określa siłę wyjściową.
- Tłok: Tarcza wsuwana w otwór, uszczelniona o-ringami lub uszczelkami wargowymi, aby zapobiec przepływowi powietrza.
- Tłoczysko: Hartowany, chromowany stalowy pręt przymocowany do tłoka, przenoszący siłę na obciążenie zewnętrzne.
- Zaślepki (głowice): Uszczelnij oba końce lufy i zabezpiecz porty wlotu/wylotu powietrza.
- Uszczelka pręta i wycieraczka: Zapobiegaj wyciekom powietrza wzdłuż pręta i trzymaj zanieczyszczenia z dala od otworu.
- Regulacja poduszek: Opcjonalne zawory iglicowe wbudowane w pokrywy końcowe, które spowalniają tłok pod koniec skoku, redukując hałas uderzeniowy i zużycie.
Cykl ruchu
Po otwarciu zaworu elektromagnetycznego sprężone powietrze wpływa do otworu w cylindrze. Ciśnienie powietrza narasta na powierzchni tłoka. Siła równa się ciśnieniu pomnożonemu przez efektywną powierzchnię tłoka (F = P × A) . Gdy siła pokonuje tarcie i opór obciążenia, tłok przesuwa się, wydłużając tłoczysko. Aby się wycofać, zawór przełącza się: powietrze dostaje się do otworu na końcu tłoczyska, ciśnienie działa na pierścieniową powierzchnię tłoka (cała powierzchnia minus przekrój poprzeczny tłoczyska) i tłoczysko cofa się. Wydychane powietrze wychodzi przez tłumik, który redukuje hałas.
Cały cykl — wysuwania i cofania — może nastąpić w ułamku sekundy. Szybkie cylindry pneumatyczne stosowane w liniach pakujących zwykle wykonują od 5 do 10 pełnych cykli na sekundę. W zrobotyzowanych gniazdach typu pick-and-place czasy cykli wynoszą od 200 do 300 milisekund na skok.
Rodzaje cylindrów pneumatycznych i działanie każdego z nich
Nie wszystkie cylindry pneumatyczne spełniają tę samą funkcję i nie nadają się do każdego zastosowania. Konstrukcja cylindra określa, w jaki sposób się on porusza, jaką siłę przykłada i w jakim kierunku działa. Poniżej znajduje się zestawienie najpopularniejszych typów.
| Wpisz | Jak to działa | Metoda wycofania | Najlepsze dla |
|---|---|---|---|
| Jednodziałające | Powietrze rozciąga się tylko | Sprężyna wewnętrzna | Zaciskanie, tłoczenie, zawory niezawodne |
| Podwójnego działania | Powietrze rozciąga się i cofa | Ciśnienie powietrza | Większość zadań automatyki przemysłowej |
| Bez sztyftu | Wózek porusza się po beczce | Ciśnienie powietrza (both directions) | Długie pociągnięcia, układy o ograniczonej przestrzeni |
| Teleskopowe | Wiele zagnieżdżonych etapów rozciąga się sekwencyjnie | Wiosna lub powietrze | Wywrotki, windy, ciasno złożone |
| Obrotowy | Przekształca powietrze w ruch obrotowy (ograniczony kąt) | Ciśnienie powietrza | Indeksowanie, toczenie, orientacja części |
| Tandem | Dwa tłoki na jednym tłoczysku, siła addytywna | Ciśnienie powietrza | Zastosowania wymagające dużej siły i małego otworu |
| Prowadzona (nieobrotowa) | Wędka prowadzona na zewnętrznych szynach lub konstrukcja typu twin-rod | Ciśnienie powietrza | Precyzyjne pozycjonowanie, odporność na obciążenia boczne |
Działanie jednostronne a działanie dwustronne: co działa bardziej?
Cylindry pneumatyczne jednostronnego działania wykorzystują ciśnienie powietrza tylko w jednym kierunku; sprężyna powrotna cofa pręt. Zużywają mniej więcej połowę powietrza w porównaniu do jednostek dwustronnego działania, co czyni je atrakcyjnymi do prostych zadań mocowania, gdzie moc wymaga jedynie skoku wysuwanego. Jednakże sprężyna zajmuje przestrzeń wewnętrzną, zmniejsza efektywną długość skoku o 10–20%, a siła sprężyny działa przeciwko tłokowi podczas wysuwania, zmniejszając siłę wyjściową netto.
Cylindry pneumatyczne dwustronnego działania wykorzystują sprężone powietrze zarówno do wysuwania, jak i cofania. Jest to najczęstszy typ w automatyce przemysłowej , co stanowi większość instalacji siłowników pneumatycznych na całym świecie. Zapewniają pełną kontrolowaną siłę w obu kierunkach, umożliwiają precyzyjną kontrolę prędkości za pomocą ograniczników przepływu na każdym porcie i nie mają naprężenia sprężyny, które można uwzględnić w obliczeniach siły.
Gdzie używane są cylindry pneumatyczne — zastosowania w świecie rzeczywistym
Siłowniki pneumatyczne pojawiają się praktycznie w każdym sektorze produkcji i wielu obszarach codziennej infrastruktury. Ich szybkość, czystość i opłacalność czynią je dominującym siłownikiem liniowym w zastosowaniach o małych i średnich siłach.
Linie produkcyjne i montażowe
Jest to największy pojedynczy obszar zastosowań butli pneumatycznych. Na samochodowych liniach montażowych siłowniki pneumatyczne wykonują zadania obejmujące przenoszenie części, zaciskanie części podczas spawania, dociskanie zawiasów drzwiowych i pozycjonowanie uchwytu do wkręcania. Na jednym stanowisku montażu nadwozi pojazdów może pracować od 50 do 200 pojedynczych cylindrów pneumatycznych pracujących w zsynchronizowanych sekwencjach. Rozmiary otworów wahają się zazwyczaj od 32 mm do 125 mm, przy skokach od 25 mm do 400 mm, w zależności od zadania.
Przetwarzanie żywności i napojów
Przetwarzanie żywności wymaga siłowników, które można myć żrącymi środkami czyszczącymi i które są odporne na zanieczyszczenia. Cylindry powietrzne ze stali nierdzewnej z uszczelkami zgodnymi z FDA i bez zewnętrznych portów smarowania są standardem w rozlewniach, liniach piekarniczych i zakładach przetwórstwa mięsnego. Cylindry powietrzne sortują produkty na przenośnikach, uruchamiają dysze napełniające i obsługują maszyny pakujące – wykonując tysiące cykli na godzinę w środowiskach o wysokiej wilgotności.
Maszyny pakujące
Maszyny do pakowania w kartony, maszyny do formowania, napełniania i zamykania oraz maszyny do składania pudełek w dużym stopniu opierają się na cylindrach pneumatycznych do składania klap, pchania produktów i formowania pudełek. Wysoka częstotliwość cykli — niektóre linie pakujące pracują z prędkością od 400 do 600 opakowań na minutę — wymaga siłowników charakteryzujących się niemal natychmiastową reakcją i długą żywotnością. Szczególnie popularne są tutaj cylindry profilowe kompaktowe (seria ISO 21287), które oszczędzają miejsce w zatłoczonych ramach maszyn.
Obsługa i transport materiałów
Cylindry pneumatyczne kierują produkty na skrzyżowaniach przenośników, podnoszą i opuszczają bramki zatrzymujące oraz uruchamiają podnośniki palet podczas operacji magazynowych. Beztłoczyskowe cylindry pneumatyczne są szczególnie cenne w tych ustawieniach, ponieważ zapewniają duże skoki — do 6000 mm w niektórych modelach katalogowych — bez ograniczenia przestrzeni wynikającego z wydłużonego tłoczyska.
Sprzęt do serwisu samochodowego
Podnośniki samochodowe, montażownice do opon i tokarki hamulcowe wykorzystują siłowniki pneumatyczne. Układy typu „powietrze nad olejem” w warsztatach blacharsko-lakierniczych łączą szybkość pneumatyki z nieściśliwością hydrauliki, wykorzystując cylinder pneumatyczny do tłoczenia płynu hydraulicznego w celu zapewnienia precyzyjnych operacji prasy — przykładając siłę do 20 ton z dopływu powietrza warsztatowego.
Sprzęt medyczny i laboratoryjny
Miniaturowe cylindry pneumatyczne o średnicy zaledwie 6 mm są stosowane w sprzęcie diagnostycznym, robotach do przenoszenia próbek i łóżkach szpitalnych. Butle te korzystają z czystego, suchego powietrza lub azotu, dzięki czemu nadają się do stosowania w sterylnych środowiskach. Ich niewielka waga i praca pozbawiona wibracji mają kluczowe znaczenie w precyzyjnym oprzyrządowaniu laboratoryjnym.
Budownictwo i sprzęt ciężki
Chociaż w ciężkich maszynach częściej wykorzystuje się cylindry hydrauliczne ze względu na większą gęstość siły, cylindry pneumatyczne nadal pojawiają się w pneumatycznych układach hamulcowych, uruchamianiu drzwi w autobusach i pociągach oraz w młotach pneumatycznych. Teleskopowe cylindry pneumatyczne podnoszą platformy wywrotek i obsługują podnośniki platformowe tam, gdzie nie jest wymagane dokładne pośrednie pozycjonowanie.
Jak obliczyć siłę wytwarzaną przez cylinder pneumatyczny
Prawidłowe dobranie cylindra pneumatycznego wymaga obliczenia dwóch wartości sił: siły rozciągającej (działającej na całą powierzchnię tłoka) i siły cofania (działającej na powierzchnię pierścieniową tłoka pomniejszoną o przekrój poprzeczny tłoczyska).
Rozszerz formułę siły
F_extend = P × (π/4) × D²
Gdzie P to ciśnienie zasilania w paskalach (1 bar = 100 000 Pa), a D to średnica otworu w metrach.
Wzór na siłę wycofania
F_retract = P × (π/4) × (D² – d²)
Gdzie d jest średnicą pręta. Dla cylindra o średnicy 63 mm z tłoczyskiem 20 mm pracującym pod ciśnieniem 6 barów:
- Siła rozciągająca: 600 000 × (π/4) × 0,063² ≈ 1870 N
- Siła wycofania: 600 000 × (π/4) × (0,063² - 0,020²) ≈ 1681 N
W praktyce rzeczywista siła wyjściowa jest o 10–20% niższa niż teoretyczna ze względu na tarcie uszczelnienia i przeciwciśnienie w przewodzie wydechowym. Inżynierowie zazwyczaj stosują współczynnik wydajności od 0,8 do 0,9 przy obliczaniu efektywnej siły cylindra do wymiarowania ładunku.
Zawsze wybieraj cylinder, który zapewnia co najmniej 25–50% więcej siły teoretycznej niż wymagane obciążenie aby zapewnić niezawodne działanie w pełnym zakresie ciśnienia i temperatury.
Cylinder pneumatyczny a siłownik hydrauliczny a siłownik elektryczny
Wybór pomiędzy pneumatycznymi, hydraulicznymi i elektrycznymi siłownikami liniowymi zależy od wymagań dotyczących siły, wymagań dotyczących precyzji, cyklu pracy i warunków środowiskowych. Każda technologia sprawdza się w różnych scenariuszach.
| Kryterium | Cylinder pneumatyczny | Cylinder hydrauliczny | Siłownik elektryczny |
|---|---|---|---|
| Typowy zakres siły | 10 N – 100 kN | 1 kN – 10 MN | 10 N – 50 kN |
| Prędkość | Bardzo szybki (do 3 m/s) | Umiarkowana (do 0,5 m/s) | Umiarkowane (do 1 m/s) |
| Dokładność pozycjonowania | Niski (tylko przystanki końcowe) | Średni (z serwem) | Wysoka (możliwe ± 0,01 mm) |
| Efektywność energetyczna | Niski (25–35%) | Niski–Średni (60–75%) | Wysoki (85–95%) |
| Koszt początkowy | Niski | Średnio-wysoki | Wysoka |
| Konserwacja | Niski | Wysoka (fluid changes, leaks) | Niski–Medium |
| Pomieszczenie czyste / bezpieczne dla żywności | Tak (z odpowiednimi uszczelkami) | Trudne (ryzyko ropy) | Tak |
Jedzenie na wynos: cylindry pneumatyczne wygrywają szybkością, prostotą i początkowymi kosztami . Siłowniki hydrauliczne dominują tam, gdzie wymagana jest ogromna siła w kompaktowej obudowie. Siłowniki elektryczne przodują, gdy liczy się dokładność pozycjonowania w połowie skoku lub odzysk energii. Wiele nowoczesnych fabryk wykorzystuje wszystkie trzy technologie w tym samym obiekcie, każda dopasowana do zadania, z którym radzi sobie najlepiej.
Kluczowe dane techniczne, które należy zrozumieć przy wyborze cylindra pneumatycznego
Zakup niewłaściwego cylindra — nawet nieco za małego — może prowadzić do nieudanych cykli, przedwczesnego zużycia uszczelek, przestojów maszyny i kosztownych strat produkcyjnych. Zrozumienie poniższych specyfikacji pozwala uniknąć większości błędów w wyborze.
Średnica otworu
Otwór to wewnętrzna średnica cylindra cylindra i jest głównym wyznacznikiem siły wyjściowej. Standardowe rozmiary otworów są zgodne z serią ISO 15552 lub NFPA T3.6.7: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 i 320 mm to typowe przyrosty. Podwojenie otworu zwiększa czterokrotnie siłę przy tym samym ciśnieniu, ponieważ siła skaluje się wraz z powierzchnią (A = πD²/4).
Długość skoku
Skok to całkowita odległość, jaką pokonuje tłoczysko od pełnego wsunięcia do całkowitego wysunięcia. Dłuższe skoki zwiększają ryzyko wyboczenia pręta pod obciążeniem ściskającym. Większość producentów udostępnia wykresy wytrzymałości kolumny w celu określenia maksymalnego dopuszczalnego obciążenia wzdłużnego dla danego skoku i średnicy tłoczyska. W przypadku skoków przekraczających około 10-krotność średnicy otworu konieczne są cylindry prowadzone lub podpora zewnętrzna.
Zakres ciśnienia roboczego
Większość cylindrów pneumatycznych ma ciśnienie od 1 do 10 barów (14,5 do 145 PSI). Minimalne ciśnienie robocze — zwykle od 1 do 2 barów — ma kluczowe znaczenie: butle dobrane do pracy przy 4 barach mogą utknąć lub nieprawidłowo pracować, jeśli ciśnienie powietrza w instalacji spadnie w okresie szczytowego zapotrzebowania. Zawsze sprawdzaj regulowane minimalne ciśnienie zasilania powietrzem na wlocie cylindra, a nie tylko na wyjściu sprężarki.
Styl montażu
Montaż określa, w jaki sposób cylinder przenosi siłę na ramę maszyny i jak radzi sobie z niewspółosiowością. Typowe style montażu obejmują:
- Mocowanie na stopę (FB): Śruby do płaskiej powierzchni; sztywny, dobry do czystych obciążeń osiowych.
- Mocowanie kołnierzowe (FA/FF): Przykręcany na kołpaku lub na końcu drążka; bardzo sztywny, o dużej nośności.
- Mocowanie widełkowe (CB/CA): Umożliwia obrót cylindra; potrzebne, gdy ścieżka obciążenia charakteryzuje się ruchem kątowym.
- Mocowanie czopowe (MT): Obraca się na centralnym sworzniu; stosowane w prasach i mechanizmach łączących.
Mocowań sztywnych (łapa i kołnierz) należy używać wyłącznie wtedy, gdy obciążenie jest idealnie wyrównane z osią pręta. Jakakolwiek niewspółosiowość kątowa w przypadku sztywnego mocowania powoduje obciążenie boczne tłoczyska, przyspieszając zużycie uszczelnienia tłoczyska i potencjalnie z czasem wyginając tłoczysko.
Amortyzacja
Kiedy tłok osiąga koniec skoku przy dużej prędkości, uderza w pokrywę końcową. Bez amortyzacji powstają obciążenia udarowe, które uszkadzają cylinder, ramę maszyny i wszelkie dołączone oprzyrządowanie. Wbudowane regulatory poduszki zatrzymują kieszeń powietrza przed tłokiem pod koniec skoku, tworząc pneumatyczny efekt dashpot. Przy prędkościach tłoka powyżej 300 mm/s amortyzację należy uznać za standard zamiast opcjonalnego.
Materiał uszczelnienia i temperatura znamionowa
Standardowe uszczelki NBR (nitryl) pracują w temperaturach od -20°C do 80°C i są odpowiednie dla większości środowisk fabrycznych. Zastosowania wysokotemperaturowe (piece malarskie, odlewnie) wymagają uszczelek FKM (Viton) o temperaturze znamionowej do 200°C. Zastosowania niskotemperaturowe lub bezpieczne dla żywności mogą wymagać uszczelek EPDM lub komponentów pokrytych PTFE. Stosowanie niewłaściwego materiału uszczelniającego jest częstą przyczyną przedwczesnej awarii cylindra.
Typowe problemy z cylindrami pneumatycznymi i sposoby ich naprawienia
Nawet dobrze dobrane cylindry pneumatyczne z czasem ulegają uszkodzeniom. Wczesne rozpoznanie objawów pozwala zaoszczędzić znaczne przestoje i koszty napraw.
Cylinder dryfuje lub nie utrzymuje pozycji
Jeżeli obciążony cylinder powoli wysuwa się z pozycji wysuniętej po zamknięciu zaworu, oznacza to, że z uszczelki tłoka wycieka powietrze poza czoło tłoka. Jest to jeden z najczęstszych trybów awarii cylindra powietrza . Naprawa polega na wymianie O-ringów tłoka lub uszczelek wargowych. Przed wykonaniem tej czynności należy sprawdzić, czy cylinder nie był eksploatowany powyżej ciśnienia znamionowego, co przyspiesza wciskanie uszczelki w szczeliny.
Zewnętrzne wycieki powietrza na drążku
Syczący dźwięk lub widoczny strumień powietrza wokół uszczelki tłoczyska wskazuje na zużycie uszczelki tłoczyska lub uszkodzenie powierzchni tłoczyska. Na chromowanych prętach mogą powstać wżery korozyjne lub zarysowania, jeśli uszczelka wycieraczki ulegnie uszkodzeniu i umożliwi przedostanie się zanieczyszczeń. Pręt z wżerami szybko przecina nowe uszczelki — sam pręt należy sprawdzać i często wymieniać. W trudnych warunkach należy rozważyć pręty ze stali nierdzewnej z powłoką ceramiczną, które zapewniają znacznie dłuższą żywotność.
Powolny lub powolny udar
Jeśli cylinder kończy swój suw wolniej niż oczekiwano, sprawdź w następującej kolejności: ciśnienie zasilania na króćcu cylindra (potwierdź brak spadku ciśnienia w przewodach), zawory kontroli przepływu (mogą być ustawione zbyt restrykcyjnie), obudowę filtra powietrza (zatkany filtr zmniejsza przepływ) i średnicę cylindra (wewnętrzna korozja lub zanieczyszczenie zwiększa tarcie uszczelnienia). Częściowo zamknięta kontrola przepływu spalin jest najczęstszą przyczyną powolnej rozbudowy w instalacjach obiektowych.
Cylinder nie wysuwa się pod obciążeniem
Kiedy cylinder porusza się swobodnie bez obciążenia, ale utyka pod obciążeniem, rozmiar otworu jest nieadekwatny do wymaganej siły. Oblicz ponownie, stosując F = P × A, biorąc pod uwagę tarcie i przeciwciśnienie. Rozwiązaniem jest zwiększenie rozmiaru otworu, zwiększenie ciśnienia zasilania (w bezpiecznych granicach) lub zmniejszenie zapotrzebowania na obciążenie. Nigdy nie zwiększaj po prostu ciśnienia powyżej maksymalnego znamionowego cylindra — powoduje to uszkodzenie uszczelek i może spowodować pęknięcie zaślepek końcowych.
Przedwczesne zużycie uszczelek
Uszczelnienia, które wymagają wymiany już po kilku miesiącach pracy – a nie po oczekiwanych milionach cykli – zwykle ulegają uszkodzeniu z jednego z trzech powodów: zanieczyszczonego dopływu powietrza (cząsteczki ścierne ranią otwór i uszczelki), bocznego obciążenia tłoczyska (w wyniku niewspółosiowości) lub niewystarczającego smarowania. Na każdym pneumatycznym przewodzie zasilającym należy zastosować zespół FRL (filtr-regulator-smarownica). W przypadku cylindrów bezolejowych z uszczelkami z PTFE należy upewnić się, że powietrze jest czyste i suche, zamiast dodawać smar w formie mgły, który rozkłada PTFE.
Jak przedłużyć żywotność cylindra pneumatycznego
Dobrze konserwowana butla pneumatyczna w czystym środowisku przemysłowym powinna przetrwać 50 do 100 milionów cykli przed koniecznością wymiany zestawu uszczelek. Osiągnięcie tej żywotności wymaga uwagi na całym obwodzie pneumatycznym, a nie tylko na samym cylindrze.
- Filtruj powietrze do wielkości 5 mikronów lub lepszej. Zanieczyszczenia cząstkami stałymi są główną przyczyną przyspieszonego zużycia otworów i uszczelek. Standardowy filtr 40 mikronów nie jest wystarczający do ochrony cylindra.
- Uregulować ciśnienie zasilania do najniższego efektywnego poziomu. Praca przy ciśnieniu 6 barów, gdy ciśnienie 4 bary osiąga wymaganą siłę, powoduje marnowanie energii i zwiększa naprężenie uszczelnienia. Każdy 1 bar nadciśnienia w wymierny sposób zmniejsza trwałość uszczelnienia.
- Zainstaluj amortyzację we wszystkich zastosowaniach wymagających dużej prędkości. Uderzenie na końcu skoku bez poduszki może wygenerować natychmiastową siłę uderzeniową od 5 do 10 razy większą niż siła robocza, powodując pękanie pokryw końcowych i deformację tłoków.
- Dopasuj dokładnie tłoczysko cylindra do ścieżki obciążenia. Nawet 1–2 stopnie niewspółosiowości kątowej powodują ciągłe obciążenie boczne, które powoduje zużycie uszczelek tłoczyska 3 do 5 razy szybciej niż w przypadku prawidłowo wyrównanej instalacji.
- Na wyjściu sprężarki zastosować osuszacz lub chłodnicę końcową. Skroplona woda w przewodzie pneumatycznym powoduje wewnętrzną korozję niepowlekanych otworów aluminiowych i niszczy warstwę smaru na uszczelkach.
- Zaplanuj okresową kontrolę stanu pręta. Sprawdzaj wzrokowo pręt pod kątem wżerów, zarysowań lub korozji co trzy do sześciu miesięcy w normalnych warunkach, co miesiąc w trudnych warunkach.
Normy ISO dotyczące butli pneumatycznych
Standaryzacja gwarantuje, że butle różnych producentów są wymienne wymiarowo, co ułatwia wymianę i zakup z wielu źródeł. Podstawowe standardy to:
- ISO15552: Główna międzynarodowa norma dotycząca cylindrów pneumatycznych o profilu okrągłym i kwadratowym (dawna norma ISO 6431 i VDMA 24562). Określa rozmiary otworów, gwinty portów, wymiary montażowe i gwinty końcówek drążków. Jest to standard dla większości średnich i dużych cylindrów przemysłowych na całym świecie.
- ISO21287: Siłowniki kompaktowe o ograniczonych wymaganiach dotyczących przestrzeni montażowej. Powszechne w maszynach pakujących i spożywczych, gdzie koperty maszyn są szczelne.
- ISO6432: Miniaturowe cylindry o średnicy od 8 do 25 mm, stosowane w oprzyrządowaniu i lekkim montażu.
- NFPA T3.6.7: Norma północnoamerykańska (NFPA) dotycząca cylindrów z drążkiem kierowniczym, powszechnie stosowanych w maszynach przemysłowych w Ameryce Północnej. Rozmiary otworów i wzory montażu różnią się od ISO 15552, dlatego przed zakupem części zamiennej należy sprawdzić odpowiednią normę.
Określenie butli pneumatycznej zgodnej ze standardem ISO oznacza, że produkt dowolnego producenta zgodny z normą będzie natychmiastowym zamiennikiem — to znacząca zaleta w globalnych łańcuchach dostaw, gdzie preferowane marki mogą mieć długie terminy realizacji.
