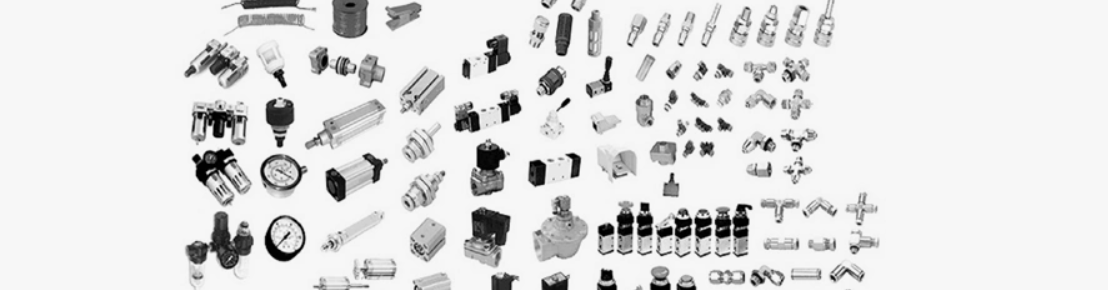

Elementy pneumatyczne odgrywają kluczową rolę w zautomatyzowanej produkcji, włączając w to cylindry, zawory pneumatyczne, procesory źródła powietrza, węże powietrzne i złącza. Awarie często prowadzą do przestojów sprzętu i zmniejszenia wydajności produkcji. Dlatego opanowanie metod szybkiego rozwiązywania usterek pneumatycznych jest niezbędne dla personelu zajmującego się konserwacją w fabryce i inżynierów sprzętu. W tym artykule szczegółowo wyjaśniono, jak skutecznie lokalizować usterki podzespołów pneumatycznych w sześciu aspektach.
1. Zacznij od sprawdzenia źródła powietrza: Czy ciśnienie jest w normie?
Nieprawidłowe warunki źródła powietrza są jedną z głównych przyczyn awarii układów pneumatycznych. Dlatego pierwszym krokiem jest sprawdzenie:
Czy sprężarka powietrza działa normalnie? Upewnij się, że wydajność powietrza jest wystarczająca.
Czy ciśnienie w zbiorniku powietrza jest zgodne z normą? Niskie ciśnienie może spowodować osłabienie lub nieprawidłowe działanie systemu.
Stan trójnika źródła powietrza: Czy filtr jest zatkany? Czy w odpływie gromadzi się woda? Czy zawór redukcyjny ciśnienia został nieprawidłowo wyregulowany?
Czy smarownica jest niewystarczająco nasmarowana? Niewystarczające smarowanie może powodować zużycie lub zakleszczenie cylindra i zaworów.
Jeżeli zostanie stwierdzone niewystarczające ciśnienie gazu, regulację lub czyszczenie należy rozpocząć od strony zasilania gazem.
2. Sprawdź przewody przewodzące powietrze i złącza: czy są jakieś wycieki?
Wycieki powietrza mogą powodować niestabilne ciśnienie w systemie, powolne działanie lub nawet całkowite wyłączenie.
Metody rozwiązywania problemów:
Spryskaj wodą z mydłem i obserwuj, czy się pieni – najprostsza metoda.
Użyj uszu i dłoni, aby sprawdzić przepływ powietrza – posłuchaj, czy nie słychać syczących dźwięków.
Obserwuj, czy wąż przewodzący powietrze nie starzeje się, nie stwardniał lub nie jest uszkodzony.
Sprawdź, czy szybkozłączki nie są poluzowane lub czy uszczelki nie są zużyte.
Rozwiązania zazwyczaj obejmują wymianę przewodu przewodzącego powietrze, dokręcenie złączy, ponowne założenie szybkozłączek lub wymianę uszczelek.
3. Sprawdź działanie zaworów pneumatycznych: czy są zablokowane lub zablokowane?
Po dłuższej pracy w zaworach pneumatycznych może wystąpić zakleszczenie rdzenia zaworu, zablokowanie przez zanieczyszczenia lub uszkodzenie cewki.
Szybkie kroki rozwiązywania problemów:
Sprawdź, czy przycisk ręczny na korpusie zaworu działa płynnie.
Sprawdź, czy cewka elektromagnesu jest pod napięciem i czy świeci się lampka kontrolna.
Zdemontuj korpus zaworu i sprawdź, czy wewnątrz nie ma zanieczyszczeń, takich jak szlam i kurz.
4. Sprawdź stan cylindra: Czy jest zablokowany lub ma niewystarczający ciąg?
Cylindry są najczęstszymi siłownikami w układach pneumatycznych, a ich charakterystyka usterek jest oczywista:
Naciśnij tłoczysko, aby sprawdzić, czy ruch jest płynny.
Posłuchaj, czy nie ma wycieków powietrza, aby określić, czy uszczelki są zużyte.
Sprawdź, czy w cylindrze nie brakuje smarowania lub czy nie jest suchy.
Sprawdź, czy urządzenie tłumiące nie jest zbyt mocno dokręcone, co powoduje powolne działanie.
Jeżeli nacisk cylindra jest niewystarczający, sprawdzić ustawienia ciśnienia lub wymienić elementy uszczelniające.
5. Sprawdź ciśnienie w układzie i ustawienia dławienia: Czy są nieprawidłowo wyregulowane?
Wartości ciśnienia, przepływu i dławienia wpływają bezpośrednio na prędkość i moc systemu:
Niskie ciśnienie z reduktora ciśnienia – niewystarczający ciąg.
Zbyt małe otwarcie przepustnicy – powolny ruch cylindra.
Ograniczony wydech – powolna reakcja.
Niewłaściwe ustawienia zaworu sterującego prędkością – wpływają na czas cyklu urządzenia.
Ponowna regulacja wartości ciśnienia i dławienia zwykle szybko przywraca normalną pracę.
6. Sprawdź układ sterowania: Czy sygnały są nieprawidłowe?
W układach łączących sterowanie elektryczne i pneumatyczne nieprawidłowe sygnały sterujące mogą również powodować nieprawidłowe działanie elementów pneumatycznych:
Sprawdź, czy punkty wyjściowe PLC działają.
Sprawdź, czy okablowanie zaworu elektromagnetycznego jest przerwane lub ma słaby styk.
Sprawdź, czy sygnały czujnika i wyłącznika krańcowego są normalne.
Sprawdź, czy logika programu jest poprawna i czy nie ma konfliktów blokad.
Jeżeli sygnały są nieprawidłowe, należy dostosować program sterowania elektrycznego lub niezwłocznie wymienić uszkodzone elementy elektroniczne.
Ta metoda rozwiązywania problemów, począwszy od prostych do złożonych, może znacznie poprawić efektywność konserwacji, skrócić przestoje i zapewnić wydajną i stabilną pracę sprzętu.
